Упор перегружателя пиломатериалов

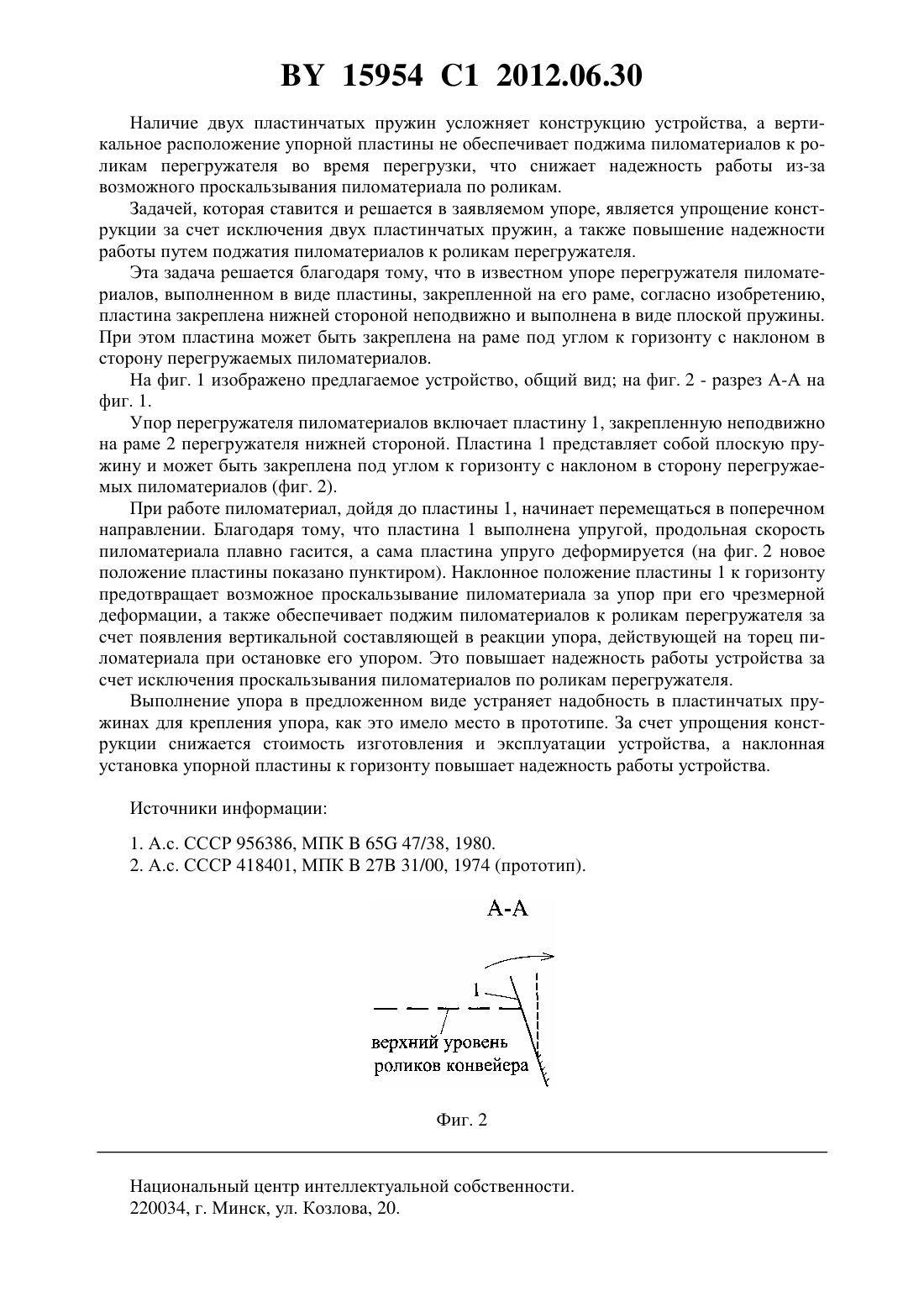

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Упор перегружателя пиломатериалов, выполненный в виде пластины, закрепленной на его раме, отличающийся тем, что пластина закреплена нижней стороной неподвижно и выполнена в виде плоской пружины. 2. Упор по п. 1, отличающийся тем, что пластина закреплена на раме под углом к горизонту с наклоном в сторону перегружаемых пиломатериалов. Фиг. 1 Изобретение относится к транспортным устройствам и может быть использовано в перегружателях пиломатериалов к станкам в лесопильной и деревообрабатывающей промышленности. Известен упор перегружателя пиломатериалов, выполненный в виде пластины, закрепленной на его раме 1. Пластина выполнена с возможностью образования воздушной подушки у ее поверхности, обращенной к пиломатериалам. Недостатком этого упора является непрерывный расход сжатого воздуха. Наиболее близким по назначению и технической сущности к заявляемому является упор перегружателя пиломатериалов, выполненный в виде пластины, закрепленной на его раме 2. Этот упор принят за прототип. Здесь пластина закреплена на раме перегружателя при помощи двух пластинчатых пружин, а сама пластина установлена вертикально. 15954 1 2012.06.30 Наличие двух пластинчатых пружин усложняет конструкцию устройства, а вертикальное расположение упорной пластины не обеспечивает поджима пиломатериалов к роликам перегружателя во время перегрузки, что снижает надежность работы из-за возможного проскальзывания пиломатериала по роликам. Задачей, которая ставится и решается в заявляемом упоре, является упрощение конструкции за счет исключения двух пластинчатых пружин, а также повышение надежности работы путем поджатия пиломатериалов к роликам перегружателя. Эта задача решается благодаря тому, что в известном упоре перегружателя пиломатериалов, выполненном в виде пластины, закрепленной на его раме, согласно изобретению,пластина закреплена нижней стороной неподвижно и выполнена в виде плоской пружины. При этом пластина может быть закреплена на раме под углом к горизонту с наклоном в сторону перегружаемых пиломатериалов. На фиг. 1 изображено предлагаемое устройство, общий вид на фиг. 2 - разрез А-А на фиг. 1. Упор перегружателя пиломатериалов включает пластину 1, закрепленную неподвижно на раме 2 перегружателя нижней стороной. Пластина 1 представляет собой плоскую пружину и может быть закреплена под углом к горизонту с наклоном в сторону перегружаемых пиломатериалов (фиг. 2). При работе пиломатериал, дойдя до пластины 1, начинает перемещаться в поперечном направлении. Благодаря тому, что пластина 1 выполнена упругой, продольная скорость пиломатериала плавно гасится, а сама пластина упруго деформируется (на фиг. 2 новое положение пластины показано пунктиром). Наклонное положение пластины 1 к горизонту предотвращает возможное проскальзывание пиломатериала за упор при его чрезмерной деформации, а также обеспечивает поджим пиломатериалов к роликам перегружателя за счет появления вертикальной составляющей в реакции упора, действующей на торец пиломатериала при остановке его упором. Это повышает надежность работы устройства за счет исключения проскальзывания пиломатериалов по роликам перегружателя. Выполнение упора в предложенном виде устраняет надобность в пластинчатых пружинах для крепления упора, как это имело место в прототипе. За счет упрощения конструкции снижается стоимость изготовления и эксплуатации устройства, а наклонная установка упорной пластины к горизонту повышает надежность работы устройства. Источники информации 1. А.с. СССР 956386, МПК 65 47/38, 1980. 2. А.с. СССР 418401, МПК 27 31/00, 1974 (прототип). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
