Перегружатель пиломатериалов

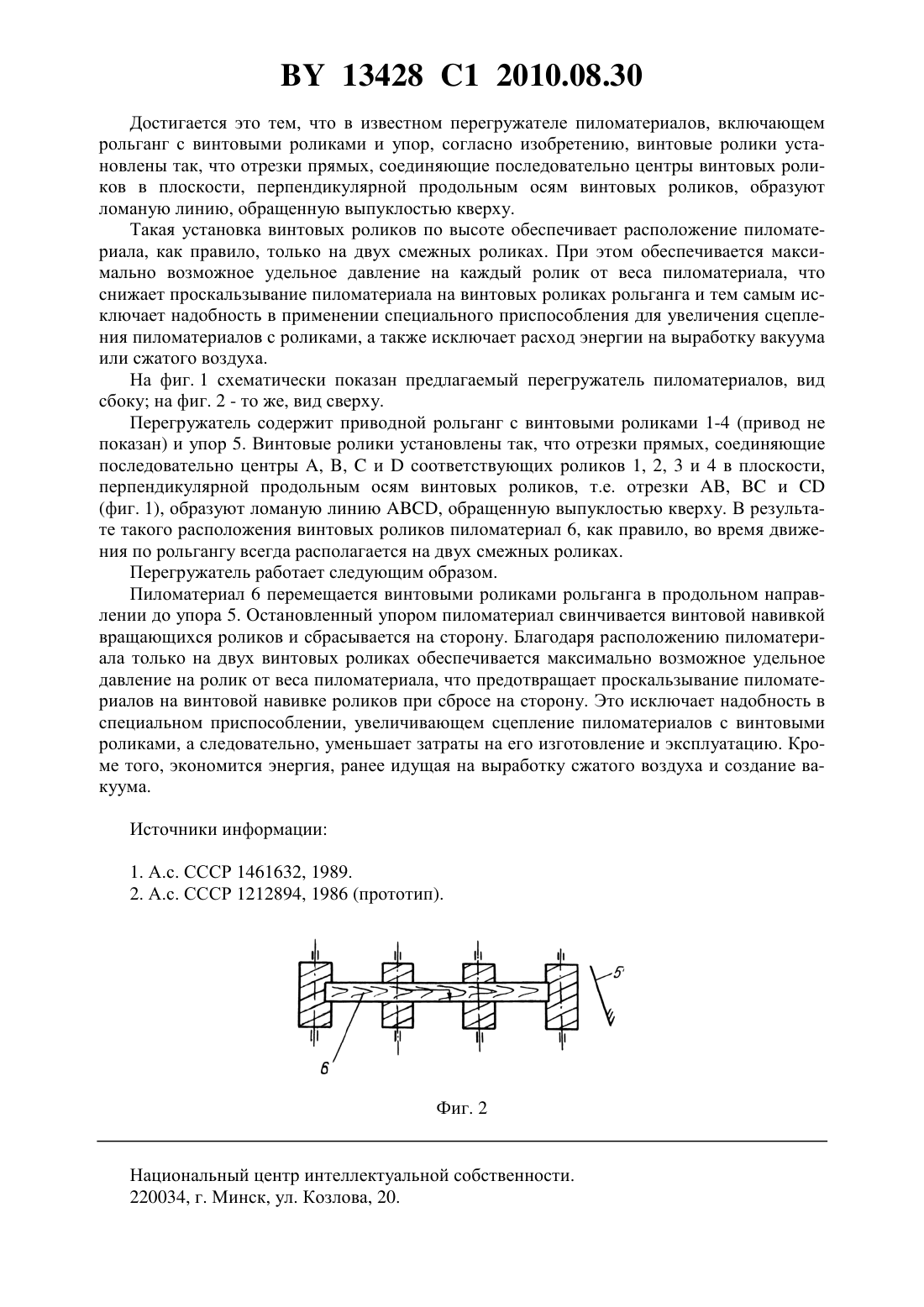

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) Перегружатель пиломатериалов, включающий рольганг с винтовыми роликами и упор, отличающийся тем, что винтовые ролики установлены так, что отрезки прямых,соединяющие последовательно центры винтовых роликов в плоскости, перпендикулярной продольным осям винтовых роликов, образуют ломаную линию, обращенную выпуклостью кверху. Фиг. 1 Изобретение относится к промышленному транспорту и может быть использовано в перегружателях пиломатериалов, применяемых в лесопилении и деревообработке. Известен перегружатель пиломатериалов, включающий рольганг с винтовыми роликами и упор 1. Недостатком этого перегружателя является невысокая надежность его работы, обусловленная проскальзыванием пиломатериалов по винтовым роликам. Наиболее близким по назначению и технической сущности к заявляемому является перегружатель пиломатериалов, включающий рольганг с винтовыми роликами и упор 2. С целью уменьшения проскальзывания пиломатериалов по роликам перегружатель снабжен специальным приспособлением для увеличения сцепления пиломатериалов с винтовыми роликами, выполненным в виде сопел, сообщенных с источником вакуума (или с источником повышенного давления воздуха). В результате этого создается дополнительное усилие, поджимающее пиломатериал к роликам. Этот перегружатель принимаем за прототип. Наличие специального приспособления для увеличения сцепления пиломатериалов с роликами усложняет конструкцию перегружателя и повышает энергозатраты. Задачей, которая ставится и решается в заявке, является упрощение конструкции и снижение энергозатрат. 13428 1 2010.08.30 Достигается это тем, что в известном перегружателе пиломатериалов, включающем рольганг с винтовыми роликами и упор, согласно изобретению, винтовые ролики установлены так, что отрезки прямых, соединяющие последовательно центры винтовых роликов в плоскости, перпендикулярной продольным осям винтовых роликов, образуют ломаную линию, обращенную выпуклостью кверху. Такая установка винтовых роликов по высоте обеспечивает расположение пиломатериала, как правило, только на двух смежных роликах. При этом обеспечивается максимально возможное удельное давление на каждый ролик от веса пиломатериала, что снижает проскальзывание пиломатериала на винтовых роликах рольганга и тем самым исключает надобность в применении специального приспособления для увеличения сцепления пиломатериалов с роликами, а также исключает расход энергии на выработку вакуума или сжатого воздуха. На фиг. 1 схематически показан предлагаемый перегружатель пиломатериалов, вид сбоку на фиг. 2 - то же, вид сверху. Перегружатель содержит приводной рольганг с винтовыми роликами 1-4 (привод не показан) и упор 5. Винтовые ролики установлены так, что отрезки прямых, соединяющие последовательно центры , ,исоответствующих роликов 1, 2, 3 и 4 в плоскости,перпендикулярной продольным осям винтовых роликов, т.е. отрезки ,и(фиг. 1), образуют ломаную линию , обращенную выпуклостью кверху. В результате такого расположения винтовых роликов пиломатериал 6, как правило, во время движения по рольгангу всегда располагается на двух смежных роликах. Перегружатель работает следующим образом. Пиломатериал 6 перемещается винтовыми роликами рольганга в продольном направлении до упора 5. Остановленный упором пиломатериал свинчивается винтовой навивкой вращающихся роликов и сбрасывается на сторону. Благодаря расположению пиломатериала только на двух винтовых роликах обеспечивается максимально возможное удельное давление на ролик от веса пиломатериала, что предотвращает проскальзывание пиломатериалов на винтовой навивке роликов при сбросе на сторону. Это исключает надобность в специальном приспособлении, увеличивающем сцепление пиломатериалов с винтовыми роликами, а следовательно, уменьшает затраты на его изготовление и эксплуатацию. Кроме того, экономится энергия, ранее идущая на выработку сжатого воздуха и создание вакуума. Источники информации 1. А.с. СССР 1461632, 1989. 2. А.с. СССР 1212894, 1986 (прототип). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
