Насыпь

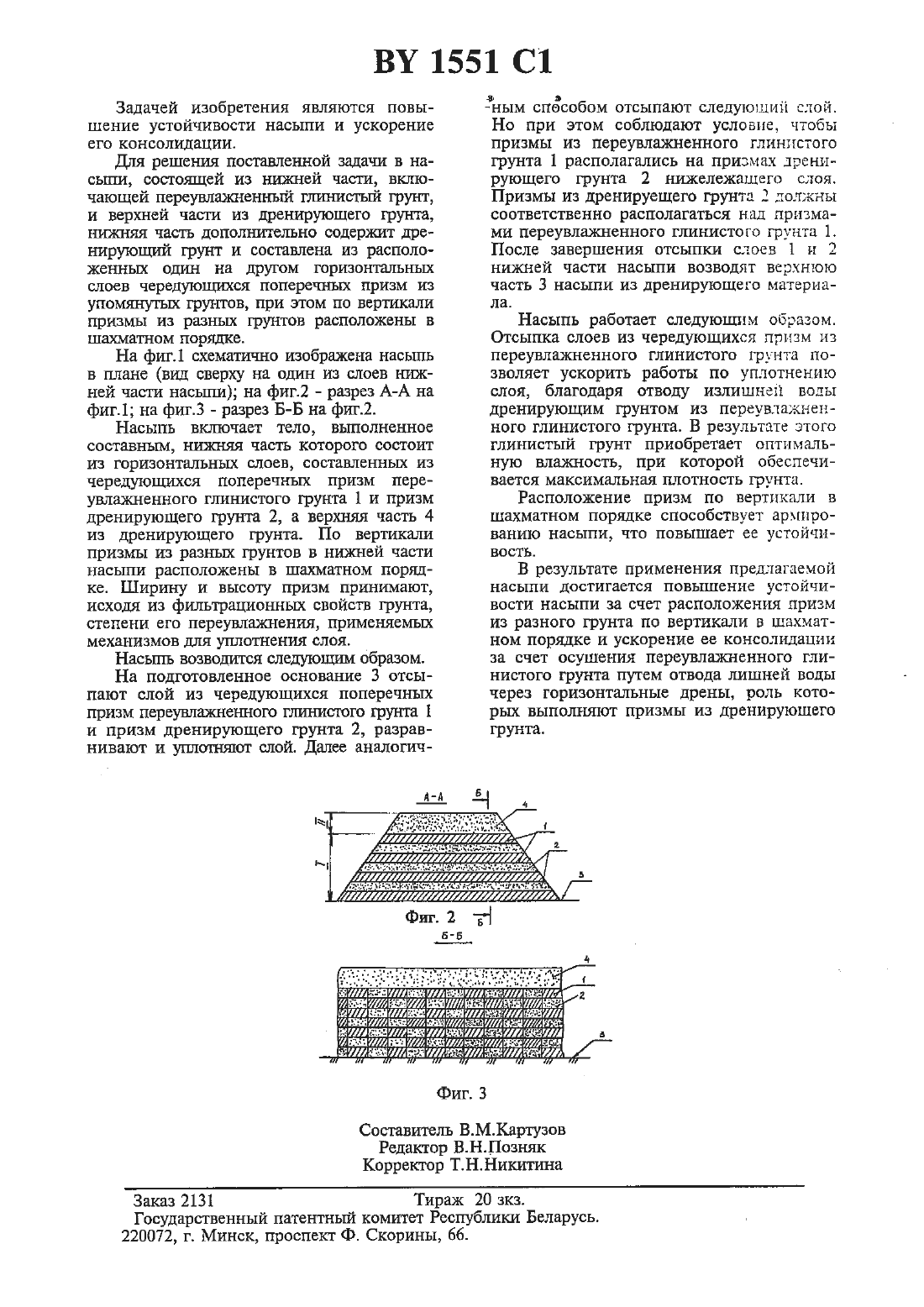

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дор стройтекника (В)(73) Патентообладатель Белорусскшй государст вештый дорожный научно-исследовательскойНасыггь, состоящая из швкней части,включающей переувлажнешгыгг глинистьй грунт, и верхней части из дренирующегогрунта, отдшчающаяся тем, что гшэкняя частьдополг-штельно содержит дренирующей грунт И СОСТВВПВНН ИЗ РЗСПОЛОЖЕЪП-ЬШ ОДИН НЕ. другом горизонтальных слоев чередующихся поперечных призм из упомянутых грунтов,при этом по вертшсадш призмы из разных грунтов расположены в шахматном порядке.2. Методические рекомендации по сооружегшю земляного полотна автомобильныхдорог из грунтов повышег-шой влажности.М. СоюздорНИИ 1980.-С.13.Изобретение относится к строительству и может быть использовано прегшугцественно при возведении насыпей автомобильных и железных дорог, дамб гидротехнических сооружений. .т Известна насыпь, включающая тело, выдпош-генное составным из г-шэкъгеи части, соо держащей переувлажнег-птьпй гшппигстьй грунт, с и верхней части из дренирующего грунта. При этом периферийные участки шигжней части насыпи выполнены в виде треугольных призм- глшнистъгйг грунт в этой части насьпш разме.4 щен между треугольными призвгами 1. ЩНедостатком такой насыпи является малая скорость КОНСОШЩШДШ, а также высокие тру дозатраты при ее возведении в связи с необходимостью применения спешаалы-тых проштоек для возможности проезда технологического транспорта по переувлажнег-п-гому грунту.Наиболее близким к техническому реЩению является насыпь, включающая тело, выполненное составным из низшей части с чередующимися сплошными горизонтальными слоями из дренирующего и переувлажненного глинистого грунта и верхней части из дренирующего грунта 2.Недостатком такой насыпи являются ее низкая устойчивость, обусловленная ополэанием откосных частей, а также большие тгУдозатраты.Задачей изобретения являются повы ШСНИС УСТОЙЧИВОСТИ насыпи И УСКОРСНИС СГО КОНСОЛИДЗЦИИ.Для решения поставленной задачи в на сыпи, состоящей из шаха-гей части, включающей переувлажненный глш-шстъгй грунт,и верхней части из дрешигрутощего грунта,шлэкняя часть дополнительно содержит дренирутощшй грунт и составлена из расположенных один на другом горизонтальных слоев чередующихся поперечных призм из упомянутых грунтов, при этом по вертикали призмы из разных грунтов расположены в шахмгатном порядке.в плане (вид сверху на один из слоев нижней части насыпи) на фиг.2 - разрез А-А на фиг.1 на фшп 3 - разрез Б-Б на фиг.2.составным, нижняя часть которого состоит из горизонтальных слоев, составленных из чередующихся поперечных призм переувлажненного глинистого грунта 1 и призм дренирующего грунта 2, а верхняя часть 4 из дренирующего грунта. По вертикали призмы из разных грунтов в нижней части насыпи расположены в шахматном порядке. Ширину и высоту призм принимают,исходя из фильтрационных свойств грунта,степени его переувлажнения, применяемых механизмов для уплотнения слоя.Насьпгь возводится следующим образом. На подготовленное основание 3 отсь 1 пают слой из чередующихся поперечных призм переувлажненного глгшистого грунта 1и призм дренирующего грунта 2, разравнивают и уплотняют слой. Далее аналогич ным способом отсылают следующий слой. Но при этом соблюдают условие, чтобы призмы из переувлажненного глинистого грунта 1 располагались на призмах дренирующего грунта 2 нижележащего слоя. Призмы из дренируещего грунта 2 должны соответственно располагаться над призмами переувлахшенного глинистого грунта 1. После завершения отсыпки слоев 1 и 2 нижней части насыпи возводят верхнюю часть 3 насыпи из дренирующего материлала.Насыпь работает следующим образом. Отсыпка слоев из чередующихся призм из переувлажненного глинистого грунта позволяет ускорить работы по уплотнению слоя, благодаря отводу излишней воды дренирующим грунтом из переувлажненного глинистого грунта. В результате этого глинистый грунт приобретает оптимальную влажность, при которой обеспечивается максимальная плотность грунта.Расположение призм по вертикали в шахматном порядке способствует армированию насыпи, что повышает ее устойчивость.В результате применения предлагаемой насыпи достигается повышение устойчивости насыпи за счет расположения призм из разного грунта по вертикали в шахматном порядхе и ускорение ее консолидации за счет осушения переувлажненного глинистого грунта путем отвода лишней воды через горизонтальные дрены, роль которых выполняют призмы из дренирующего
