Клапанная автопоилка для поросят

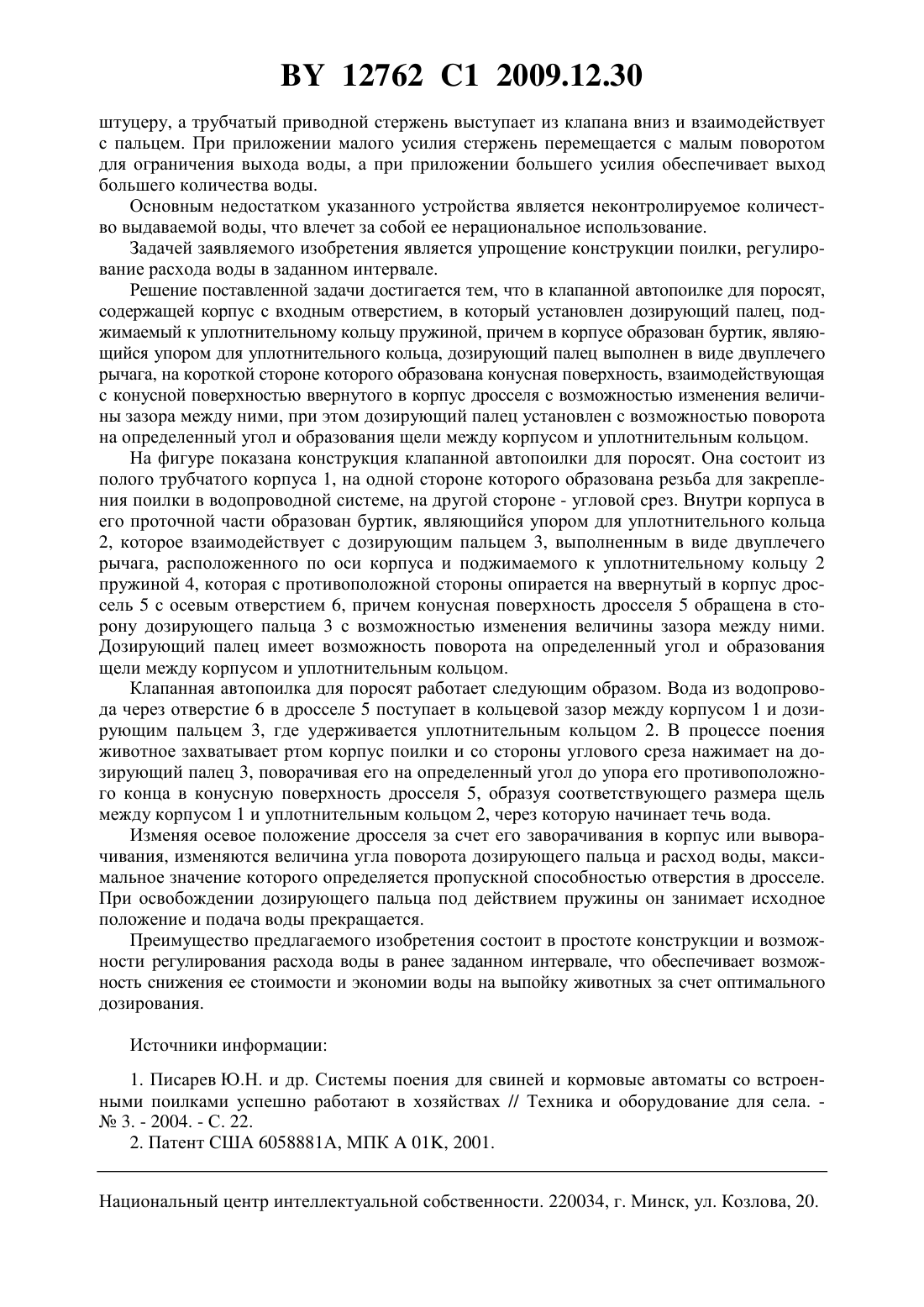

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛАПАННАЯ АВТОПОИЛКА ДЛЯ ПОРОСЯТ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Хилько Иван Иванович Хилько Валентина Михайловна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Клапанная автопоилка для поросят, содержащая корпус с входным отверстием, в который установлен дозирующий палец, поджимаемый к уплотнительному кольцу пружиной, причем в корпусе образован буртик, являющийся упором для уплотнительного кольца, отличающаяся тем, что дозирующий палец выполнен в виде двуплечего рычага,на короткой стороне которого образована конусная поверхность, взаимодействующая с конусной поверхностью ввернутого в корпус дросселя с возможностью изменения величины зазора между ними, при этом дозирующий палец установлен с возможностью поворота на определенный угол и образования щели между корпусом и уплотнительным кольцом. Изобретение относится к средствам механизации животноводства и, в частности, к устройствам для поения поросят. Известны ниппельные автопоилки 1, оборудованные регулировочным кольцом с диафрагмой, содержащей не менее трех отверстий разного диаметра для прохода воды, с помощью которого устанавливается требуемая пропускная способность поилки. Недостатками автопоилки такого типа являются сложность конструкции, высокая трудоемкость изготовления, завышенная номенклатура используемых конструкционных материалов,склонность к засорению отверстий малого диаметра. Известно устройство 2, наиболее близкое по техническому решению предлагаемой клапанной автопоилке, (прототип). Клапан выдает определенное количество воды в зависимости от приложенного к нему усилия животным. Подпружиненный дозирующий палец с уплотнительным кольцом выступает вверх из канала корпуса, ведущего к входному 12762 1 2009.12.30 штуцеру, а трубчатый приводной стержень выступает из клапана вниз и взаимодействует с пальцем. При приложении малого усилия стержень перемещается с малым поворотом для ограничения выхода воды, а при приложении большего усилия обеспечивает выход большего количества воды. Основным недостатком указанного устройства является неконтролируемое количество выдаваемой воды, что влечет за собой ее нерациональное использование. Задачей заявляемого изобретения является упрощение конструкции поилки, регулирование расхода воды в заданном интервале. Решение поставленной задачи достигается тем, что в клапанной автопоилке для поросят,содержащей корпус с входным отверстием, в который установлен дозирующий палец, поджимаемый к уплотнительному кольцу пружиной, причем в корпусе образован буртик, являющийся упором для уплотнительного кольца, дозирующий палец выполнен в виде двуплечего рычага, на короткой стороне которого образована конусная поверхность, взаимодействующая с конусной поверхностью ввернутого в корпус дросселя с возможностью изменения величины зазора между ними, при этом дозирующий палец установлен с возможностью поворота на определенный угол и образования щели между корпусом и уплотнительным кольцом. На фигуре показана конструкция клапанной автопоилки для поросят. Она состоит из полого трубчатого корпуса 1, на одной стороне которого образована резьба для закрепления поилки в водопроводной системе, на другой стороне - угловой срез. Внутри корпуса в его проточной части образован буртик, являющийся упором для уплотнительного кольца 2, которое взаимодействует с дозирующим пальцем 3, выполненным в виде двуплечего рычага, расположенного по оси корпуса и поджимаемого к уплотнительному кольцу 2 пружиной 4, которая с противоположной стороны опирается на ввернутый в корпус дроссель 5 с осевым отверстием 6, причем конусная поверхность дросселя 5 обращена в сторону дозирующего пальца 3 с возможностью изменения величины зазора между ними. Дозирующий палец имеет возможность поворота на определенный угол и образования щели между корпусом и уплотнительным кольцом. Клапанная автопоилка для поросят работает следующим образом. Вода из водопровода через отверстие 6 в дросселе 5 поступает в кольцевой зазор между корпусом 1 и дозирующим пальцем 3, где удерживается уплотнительным кольцом 2. В процессе поения животное захватывает ртом корпус поилки и со стороны углового среза нажимает на дозирующий палец 3, поворачивая его на определенный угол до упора его противоположного конца в конусную поверхность дросселя 5, образуя соответствующего размера щель между корпусом 1 и уплотнительным кольцом 2, через которую начинает течь вода. Изменяя осевое положение дросселя за счет его заворачивания в корпус или выворачивания, изменяются величина угла поворота дозирующего пальца и расход воды, максимальное значение которого определяется пропускной способностью отверстия в дросселе. При освобождении дозирующего пальца под действием пружины он занимает исходное положение и подача воды прекращается. Преимущество предлагаемого изобретения состоит в простоте конструкции и возможности регулирования расхода воды в ранее заданном интервале, что обеспечивает возможность снижения ее стоимости и экономии воды на выпойку животных за счет оптимального дозирования. Источники информации 1. Писарев Ю.Н. и др. Системы поения для свиней и кормовые автоматы со встроенными поилками успешно работают в хозяйствах // Техника и оборудование для села.3. - 2004. - С. 22. 2. Патент США 6058881 А, МПК 01, 2001. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
