Клапанная автопоилка для свиней

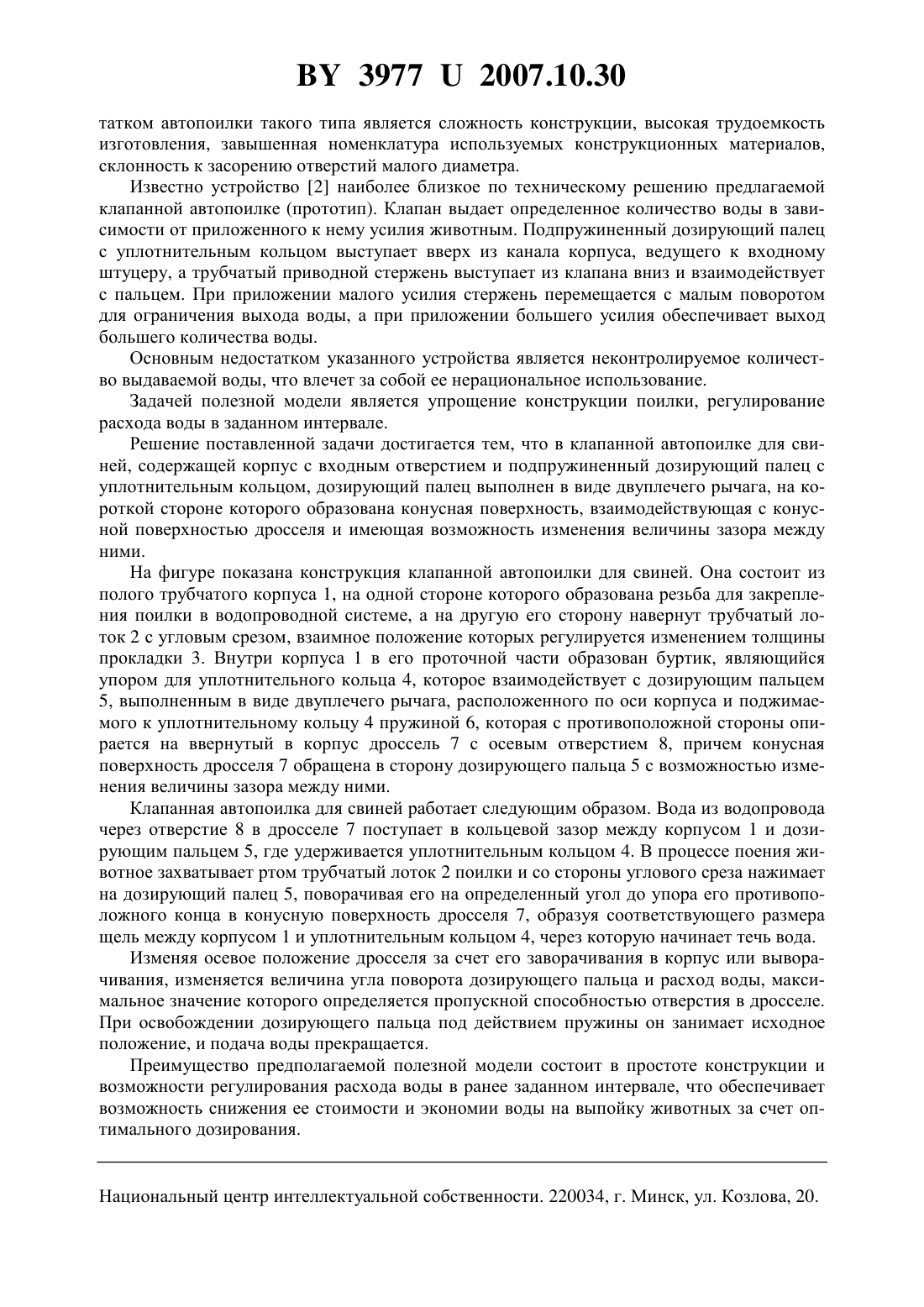

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛАПАННАЯ АВТОПОИЛКА ДЛЯ СВИНЕЙ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Хилько Иван Иванович Хилько Валентина Михайловна(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Клапанная автопоилка для свиней, содержащая корпус с входным отверстием и подпружиненный дозирующий палец с уплотнительным кольцом, отличающаяся тем, что дозирующий палец поилки выполнен в виде двуплечего рычага, на короткой стороне которого образована конусная поверхность, взаимодействующая с конусной поверхностью дросселя и имеющая возможность изменения величины зазора между ними.(56) 1. Писарев Ю.Н. и др. Системы поения для свиней и кормовые автоматы со встроенными поилками успешно работают в хозяйствах // Техника и оборудование для села.3. - 2004. - С. 22. 2. Патент США 6058881 А, МПК А 01 К. Клапан в поилке для птиц и мелких животных // Изобретения стран мира. - Выпуск 001. -09/2001 (прототип). Полезная модель относится к средствам механизации животноводства и в частности к устройствам для поения свиней. Известны ниппельные автопоилки 1, оборудованные регулировочным кольцом с диафрагмой, содержащей не менее трех отверстий разного диаметра для прохода воды, с помощью которого устанавливается требуемая пропускная способность поилки. Недос 39772007.10.30 татком автопоилки такого типа является сложность конструкции, высокая трудоемкость изготовления, завышенная номенклатура используемых конструкционных материалов,склонность к засорению отверстий малого диаметра. Известно устройство 2 наиболее близкое по техническому решению предлагаемой клапанной автопоилке (прототип). Клапан выдает определенное количество воды в зависимости от приложенного к нему усилия животным. Подпружиненный дозирующий палец с уплотнительным кольцом выступает вверх из канала корпуса, ведущего к входному штуцеру, а трубчатый приводной стержень выступает из клапана вниз и взаимодействует с пальцем. При приложении малого усилия стержень перемещается с малым поворотом для ограничения выхода воды, а при приложении большего усилия обеспечивает выход большего количества воды. Основным недостатком указанного устройства является неконтролируемое количество выдаваемой воды, что влечет за собой ее нерациональное использование. Задачей полезной модели является упрощение конструкции поилки, регулирование расхода воды в заданном интервале. Решение поставленной задачи достигается тем, что в клапанной автопоилке для свиней, содержащей корпус с входным отверстием и подпружиненный дозирующий палец с уплотнительным кольцом, дозирующий палец выполнен в виде двуплечего рычага, на короткой стороне которого образована конусная поверхность, взаимодействующая с конусной поверхностью дросселя и имеющая возможность изменения величины зазора между ними. На фигуре показана конструкция клапанной автопоилки для свиней. Она состоит из полого трубчатого корпуса 1, на одной стороне которого образована резьба для закрепления поилки в водопроводной системе, а на другую его сторону навернут трубчатый лоток 2 с угловым срезом, взаимное положение которых регулируется изменением толщины прокладки 3. Внутри корпуса 1 в его проточной части образован буртик, являющийся упором для уплотнительного кольца 4, которое взаимодействует с дозирующим пальцем 5, выполненным в виде двуплечего рычага, расположенного по оси корпуса и поджимаемого к уплотнительному кольцу 4 пружиной 6, которая с противоположной стороны опирается на ввернутый в корпус дроссель 7 с осевым отверстием 8, причем конусная поверхность дросселя 7 обращена в сторону дозирующего пальца 5 с возможностью изменения величины зазора между ними. Клапанная автопоилка для свиней работает следующим образом. Вода из водопровода через отверстие 8 в дросселе 7 поступает в кольцевой зазор между корпусом 1 и дозирующим пальцем 5, где удерживается уплотнительным кольцом 4. В процессе поения животное захватывает ртом трубчатый лоток 2 поилки и со стороны углового среза нажимает на дозирующий палец 5, поворачивая его на определенный угол до упора его противоположного конца в конусную поверхность дросселя 7, образуя соответствующего размера щель между корпусом 1 и уплотнительным кольцом 4, через которую начинает течь вода. Изменяя осевое положение дросселя за счет его заворачивания в корпус или выворачивания, изменяется величина угла поворота дозирующего пальца и расход воды, максимальное значение которого определяется пропускной способностью отверстия в дросселе. При освобождении дозирующего пальца под действием пружины он занимает исходное положение, и подача воды прекращается. Преимущество предполагаемой полезной модели состоит в простоте конструкции и возможности регулирования расхода воды в ранее заданном интервале, что обеспечивает возможность снижения ее стоимости и экономии воды на выпойку животных за счет оптимального дозирования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
