Способ получения пористого имплантата из порошка титана

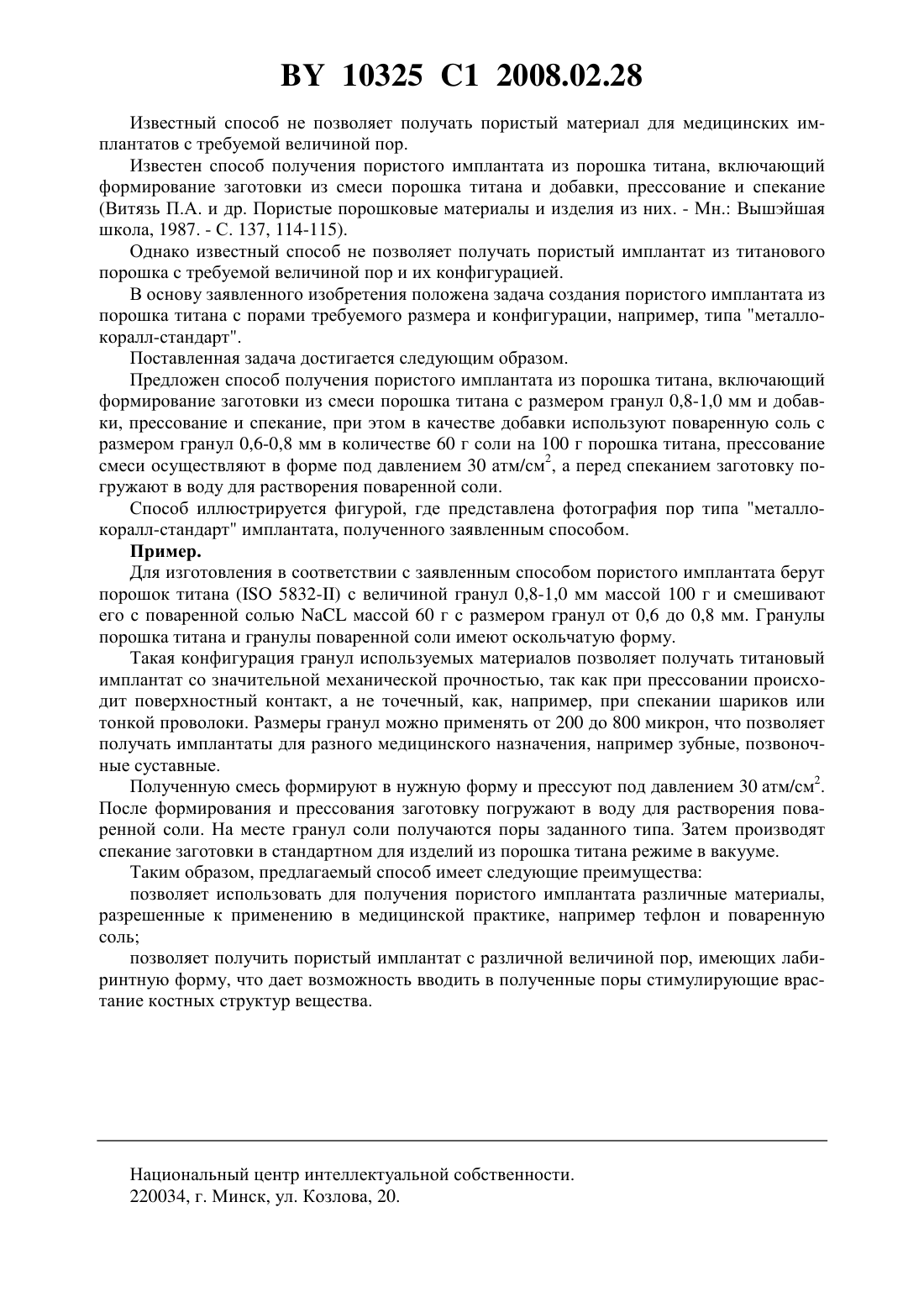

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОЛУЧЕНИЯ ПОРИСТОГО ИМПЛАНТАТА ИЗ ПОРОШКА ТИТАНА(71) Заявитель Закрытое акционерное общество АЛТИМЕД(72) Авторы Руцкий Александр Владимирович Доста Анатолий Дмитриевич Маслов Алексей Петрович(73) Патентообладатель Закрытое акционерное общество АЛТИМЕД(56) Витязь П.А. и др. Пористые порошковые материалы и изделия из них. Мн. Вышэйшая школа, 1987. - С. 137,114-115.1061811 , 1983.4347 1, 2002. Итин В.И. и др. Порошковая металлургия. - 1997. -9/10. - С. 29-33. Руцкий А.В. Вестник травматологии и ортопедии имени Н.Н. Приорова. 2000. -4. - С. 34-38.(57) Способ получения пористого имплантата из порошка титана, включающий формирование заготовки из смеси порошка титана с размером гранул 0,8-1,0 мм и добавки, прессование и спекание, отличающийся тем, что в качестве добавки используют поваренную соль с размером гранул 0,6-0,8 мм в количестве 60 г соли на 100 г порошка титана, прессование смеси осуществляют в форме под давлением 30 атм/см 2, а перед спеканием заготовку погружают в воду для растворения поваренной соли. Изобретение относится к изготовлению пористых металлоимплантатов, применяемых в медицине, в частности, для изготовления искусственных тазобедренных суставов. Известен способ получения пористых металлических материалов, включающий приготовление шихты из порошка титана с добавками, прессование, нагрев, спекание в режиме горения ( 2043866 С 1, 1995). 10325 1 2008.02.28 Известный способ не позволяет получать пористый материал для медицинских имплантатов с требуемой величиной пор. Известен способ получения пористого имплантата из порошка титана, включающий формирование заготовки из смеси порошка титана и добавки, прессование и спекание(Витязь П.А. и др. Пористые порошковые материалы и изделия из них. - Мн. Вышэйшая школа, 1987. - С. 137, 114-115). Однако известный способ не позволяет получать пористый имплантат из титанового порошка с требуемой величиной пор и их конфигурацией. В основу заявленного изобретения положена задача создания пористого имплантата из порошка титана с порами требуемого размера и конфигурации, например, типа металлокоралл-стандарт. Поставленная задача достигается следующим образом. Предложен способ получения пористого имплантата из порошка титана, включающий формирование заготовки из смеси порошка титана с размером гранул 0,8-1,0 мм и добавки, прессование и спекание, при этом в качестве добавки используют поваренную соль с размером гранул 0,6-0,8 мм в количестве 60 г соли на 100 г порошка титана, прессование смеси осуществляют в форме под давлением 30 атм/см 2, а перед спеканием заготовку погружают в воду для растворения поваренной соли. Способ иллюстрируется фигурой, где представлена фотография пор типа металлокоралл-стандарт имплантата, полученного заявленным способом. Пример. Для изготовления в соответствии с заявленным способом пористого имплантата берут порошок титана ( 5832-) с величиной гранул 0,8-1,0 мм массой 100 г и смешивают его с поваренной сольюмассой 60 г с размером гранул от 0,6 до 0,8 мм. Гранулы порошка титана и гранулы поваренной соли имеют оскольчатую форму. Такая конфигурация гранул используемых материалов позволяет получать титановый имплантат со значительной механической прочностью, так как при прессовании происходит поверхностный контакт, а не точечный, как, например, при спекании шариков или тонкой проволоки. Размеры гранул можно применять от 200 до 800 микрон, что позволяет получать имплантаты для разного медицинского назначения, например зубные, позвоночные суставные. Полученную смесь формируют в нужную форму и прессуют под давлением 30 атм/см 2. После формирования и прессования заготовку погружают в воду для растворения поваренной соли. На месте гранул соли получаются поры заданного типа. Затем производят спекание заготовки в стандартном для изделий из порошка титана режиме в вакууме. Таким образом, предлагаемый способ имеет следующие преимущества позволяет использовать для получения пористого имплантата различные материалы,разрешенные к применению в медицинской практике, например тефлон и поваренную соль позволяет получить пористый имплантат с различной величиной пор, имеющих лабиринтную форму, что дает возможность вводить в полученные поры стимулирующие врастание костных структур вещества. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
