Способ приготовления вязкоупругого состава

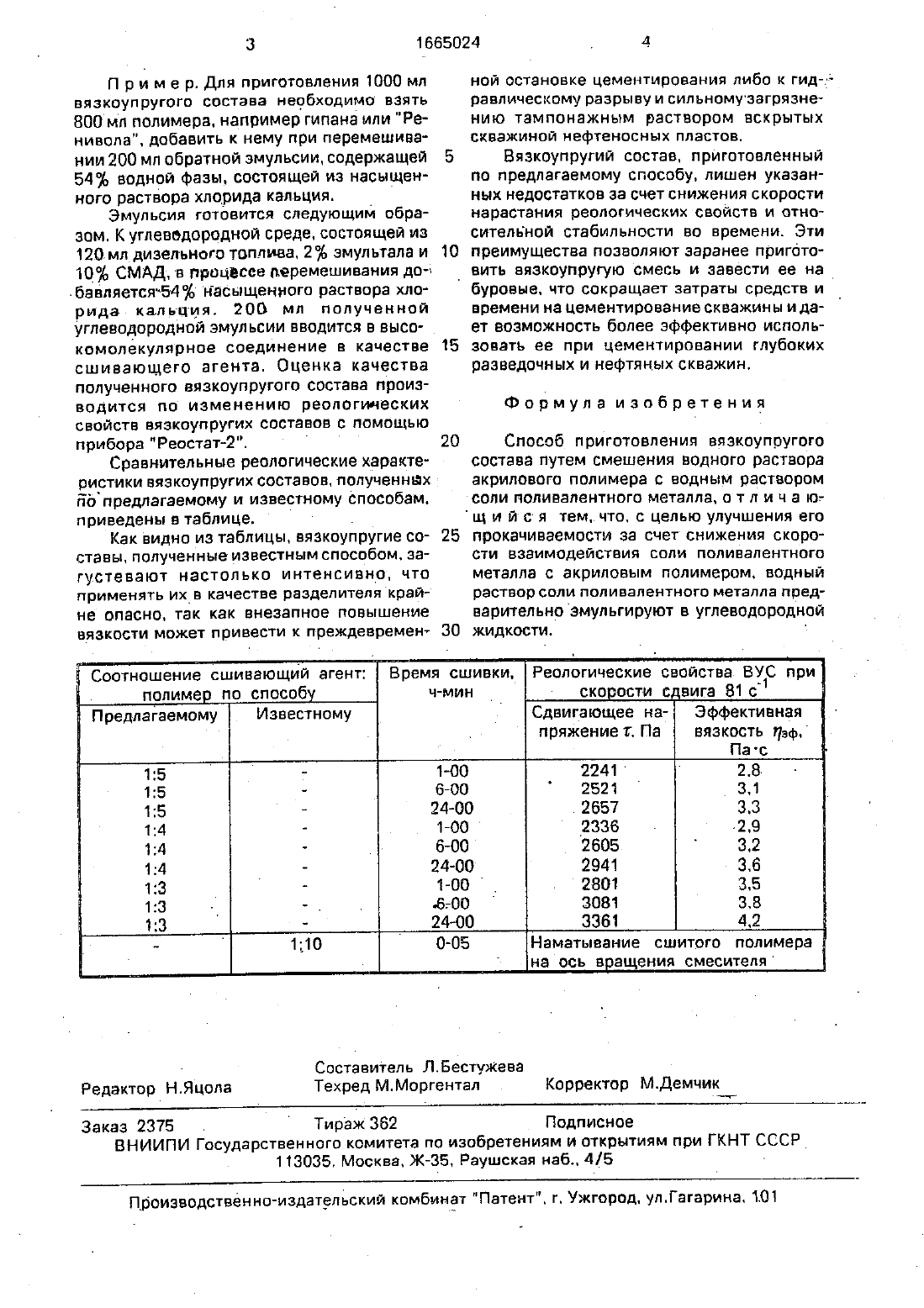

уАгэЕгг ьЪлитаЕ БЕЛАРУСЬ ПАТЕНТ НаСОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИНМ И ОТКРЫТИЯМ(56). Исследование свойств и совершенство вание технологии применения вязкоупругих буферных жидкостей. - Обзорная информация. сер. Бурение. вып.20/59, М 1983. с.23.вып. 1. М., 1988. с.10. (54) СПОСОБ ПРИГОТОВЛЕНИЯ ВЯЗКОУП РУГОГОСОСТАВАИзобретение относится к бурению нефтяных и газовых скважин. в частности к технологии- приготовленияувязкоупругих составов для разделения бурового и тампонаэкного растворов. С 1Цель изобретения улучшение прокачиваемости вязкоупругого соста ва за счет снижения скорости взаимодействия соли поливалентного металла с акриловым полимером. .Соль поливалентного металла предварительно змульгируется в углеводородной среде и вводится в водный раствор акрило- вого полимера в среде. Предлагаемый спо СОб ПОЛУЧСНИЯ ВЯЗКОУПОУГОГО СОСТБВЗпозволяет равномерно распределить соль ПОЛИВЗЛВНТНОГО МЕТЗПЛЗ В ОБЪЕМЕ ПОПИМЗОЭ(57) Изобретение относится к бурению нефтяных и газовых скважин. Цель улучшение прокачиваемости вязкоупругого состава засчет снижения скорости взаимодействия соЛИ ПОЛИВЗЛВНТНОГО МВТЭПЛЕ С ЭКПИЛОВЫМ полимером. Состав готовят путем смешения ВОДНОГО раствора акрилового полимера С водным раствором попивалентного металла. который. предварительно эмульгируют в углеводородной жидкости. Такой способ ПОЛУЧЕНИЯ состава ПОЗВОЛЯВТ РВВНОМВРНО распределить-соль ПОПИЕаЛеНТНОГО металла в объеме полимера. Данный состав имеет структуру. пластичен. длительное время со храняет вязкоупругие И РЕОЛОГИЧВСКИВ СВОЙства. 1 табл.и снизить скорость взаимодействия за счет поверхностно-активных веществ. присутствующих в углеводородной среде. В этом спу чае образуемый состав имеет однороднуюструктуру. пластичен, длительное время со храняет вязкоупрутие и реологические свой- оства. обеспечивающие его приготовление и прокачку на большие глубины скважин. СОСТВВ приготавливается В два приема. Первоначально готовится эмульсия. в которой сшивающий агент (А 25 Од 3 и т.п.) представлен в виде глубоко диспергированной дисперсной фазы. На втором этапе полученная эмульсия добавляется к высокомолекулярному веществу или его раствору (ПАА. гипан. Ренивол и др.) с последующим перемешиванием в течение 20-30 мин до образования вязкоупругой системы.П р и м е р. Для приготовления 1000 мл вязкоупругого состава необходимо взять 800 мл полимера. например гипана или Ренивола. добавить к нему при перемешивании 200 мл обратной эмульсии. содержащей 54 водной фазы. состоящей из насыщенного раствора хлорида кальция.ЭМУЛЬСИИ ГОТОВИТСЯ СЛЕДУЮЩИМ образом. К углеводородной среде. состоящей из 120. мл дизельного топлива. 2 эмулътала и 10 СМАД, в процессе перемешивания до-т.бавляется-54 насыщенного раствора хло 200 мл полученнойУГПВВОДОПОДНВЙ ЭМУЛЬСИИ ВВОДИТСЯ В ВЫСОкомолекупярное соединение в качестве сшивающего агента. Оценка качества полученного вязкоупругого состава производится по изменению реологических сойств вязкоупругих составов с помощью прибора Реостат-Е. 0Как видно из таблицы, ввзкоупругие составы. полученные известным способом, загустевают настолько интенсивно. что ПРИМЕНИТЬ ИХуВ качестве РЭЗДЕПИТВЛЯ крайне опасно. так как внезапное повышение вязкости может привести к преждевременСоотношени сшивающий гент полиме по способной остановке цементирования либо к гид-Ь равпическому разрыву и сипьномузагрязнению тампонажным раствором вскрытых скважиной нефтеносных пластов. Вязкоупругий состав. приготовленный по предлагаемому способу, лишен указанных недостатков за счет снижения скорости нарастания ОЭОЛОГИЧЭСКИХ СВОЙСТВ И ОТНОЧ сителвной стабильности во времени. Эти преимущества позволяют заранее пригото у вить вязкоупругую смесь и завести ее на у110 0-05 Наматывание сшитого полимера у у у наось вещания смситеяСоставитель Лвестужева Техред Мморгенталбуровые. что сокращает затраты средств и времени на Цементирование скважины и дает возможность более эффективно использовать ее при цементировании глубоких разведочных и нефтяных скважин.Способ приготовления вязкоупругого состава путем смешения водного раствора акрилового полимера с водным раствором соли поливалентного металла, о т л и ч а ю щ и й с я тем что. с целью улучшения егопрокачиваемости за счет снижения скороСТИ ВЗЭИМОДЕЙСТВИЯ СОЛИ ПОЛИВЗПЗНТНОГО металла с акриловым полимером. водный РЭСТБОР СОЛИ ПОЛИВЭЛЕНТНОГО МЕТЗЛЛЗ предварительнозмульгируют в углеводородной жидкости.ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-ЗБ, Раушская наб 4/5
