Тампонажный раствор

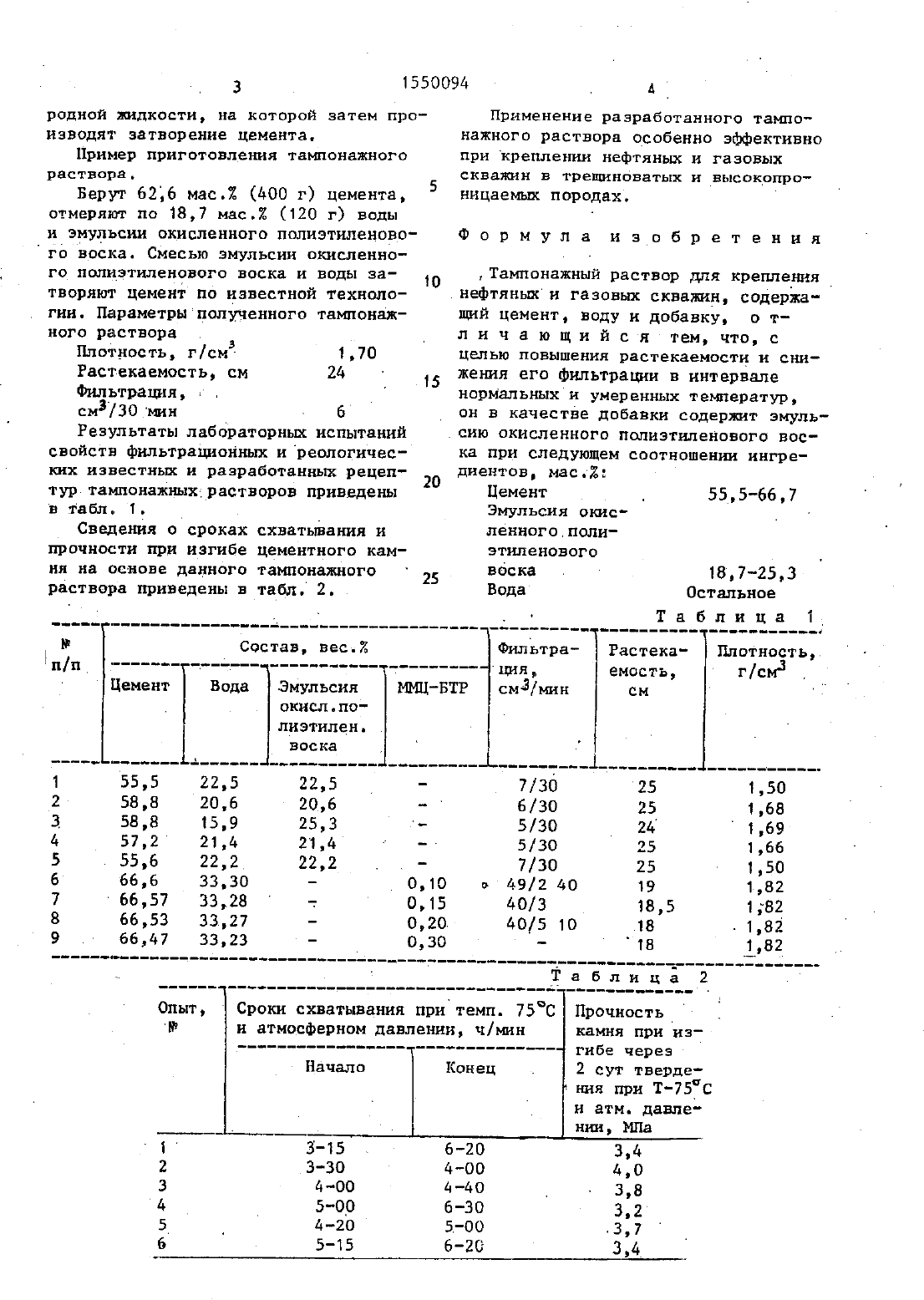

госидАРствЕнный номитет ПО ИЗОБРЕТЕНИЯМ И ОТНРНТИЯМвательский и проектный институт нефтяной промышленноети Унргипрониинефть (72) Э.С. Сенкевич и Л.К. Бруйнефтяны и газовых скважин Цель изобИзобретение относится к бурению нефтяных н газовых скважин, в частности к составам тамлонажныи раство дров для крепления обсадных колонн.Цель изобретения 7 повышение растекаемости тампонажного раствора и снижение его фильтрации в интервале нормальны и умеренных температур.Тампонажный раствор для крепления нефтяных и газовых скважин содержит,цемент, воду и в качестве добавки эмульсию окисленного полиэтиленового воска при следУЮЩем соотношении ингредиентов, мас.Эмульсия окис ленного поли 55,7-6 в 7ретения - повышение растекаемости тампонажного раствора и снижение его фильтрации в интервале нормальных и умеренных температур. Раствор содер жит цемент, воду, а в качестве добавки ч эмульсию окисленного полиэтиленового воска при следующем соотношении ингредиентов, мас.2 цемент 55,5667 эмульсия.окисленного полиэтиле нового воска 18225,3, вода остальное. Состав эмульсии окисленного чполиэтиленового воска оледующйостальное. Применение тамонажного раствора наиболее эффективно при креплении нефтяных и газовых скважин в трещиноватых и высокопроницаемых породах. 2 табл. еЭмульсия окисленного полиэтиленового воска имеет следующий химичес кий состав, мас.2Приготовление тамлонажного раство ра осуществляется следующим образом. В расчетное количество воды вводятнеобходимое количество эмульсии. Смесь перемеивают до лолученя однородной жидкости, на которой затем производят эатворение цемента.Пример приготовления тампонажного раствора.Применение разработанного тампо нажного раствора особенно эффективно при креплении нефтяных И газовых скважин в трещиноватых ивысокопроБерут 62,6 мас. (00 г) цемента, 5 ницаемыщ породах. отмеряют по 18,7 мас.2 (120 г) воды и эмульсии окисленного полиэтиленово- Ф о р м у л а н эцо б р е т е н и я го воска. Смесью эмульсии окисленного полиэтиленового воска и воды за- 10 ТЗМПОНЗЖНЫЙ РЗСТВОР для КРВПЛЕНЯ творяют цемент по известной техноло- неФтЯНЬШН газовых скважин, содержагии. Параметры полученного тампонаж ЩИЙ ЦЕМЕНТ, ВОДУ И д 0 баВКУ О Т ного раствора л и ч а ю щ и й с я тем, что, с Плотность, г/смд 1,70 целью повышения растекаемости н сниРастекаемость, см 24 - ,5 женин его фильтрации в интервале Фильтрация, г нормальных н умеренных температур,смз/30 ммн 6 он в качестве добавки содержит эмуль Результаты лабораторных испытаний сию окисленного полиэтиленового вос свойств фильтрационных и реологнчес- ка при сЛедУЮЩем соотношении ингреких известным и разработанных рецеп- 20 ДНЕНТОВ, мас 2тур тамлонажных растворов приведены ЦЕМЕНТ 55,5-66,7Сведения о сроках схватывания и ленного поли прочности при изгибе цементного кам- этнленовогони на основе данного тамоиажного 25 Воска 18.7-25,3 раствора приведены в табл. 2. Вода Остальноеа б л и ц 2 Опыт, Сроки схватывания при темп. 75 С Прочность, . Ю и атмосферном давлении, ч/мин камня при иэ т- гибе черезНачало 2 сут твердеинмя при Т 75 С н атм. давле ниш, Ма 1 3-15 6-20 3,4 2 3-30 4-00 4,0 3 40 О д 40 3,8 4 5-00 6-30 3,2 5 420 53-00 .3,7 6 5-15 6-20 3,4
