Ветроэнергетическая установка

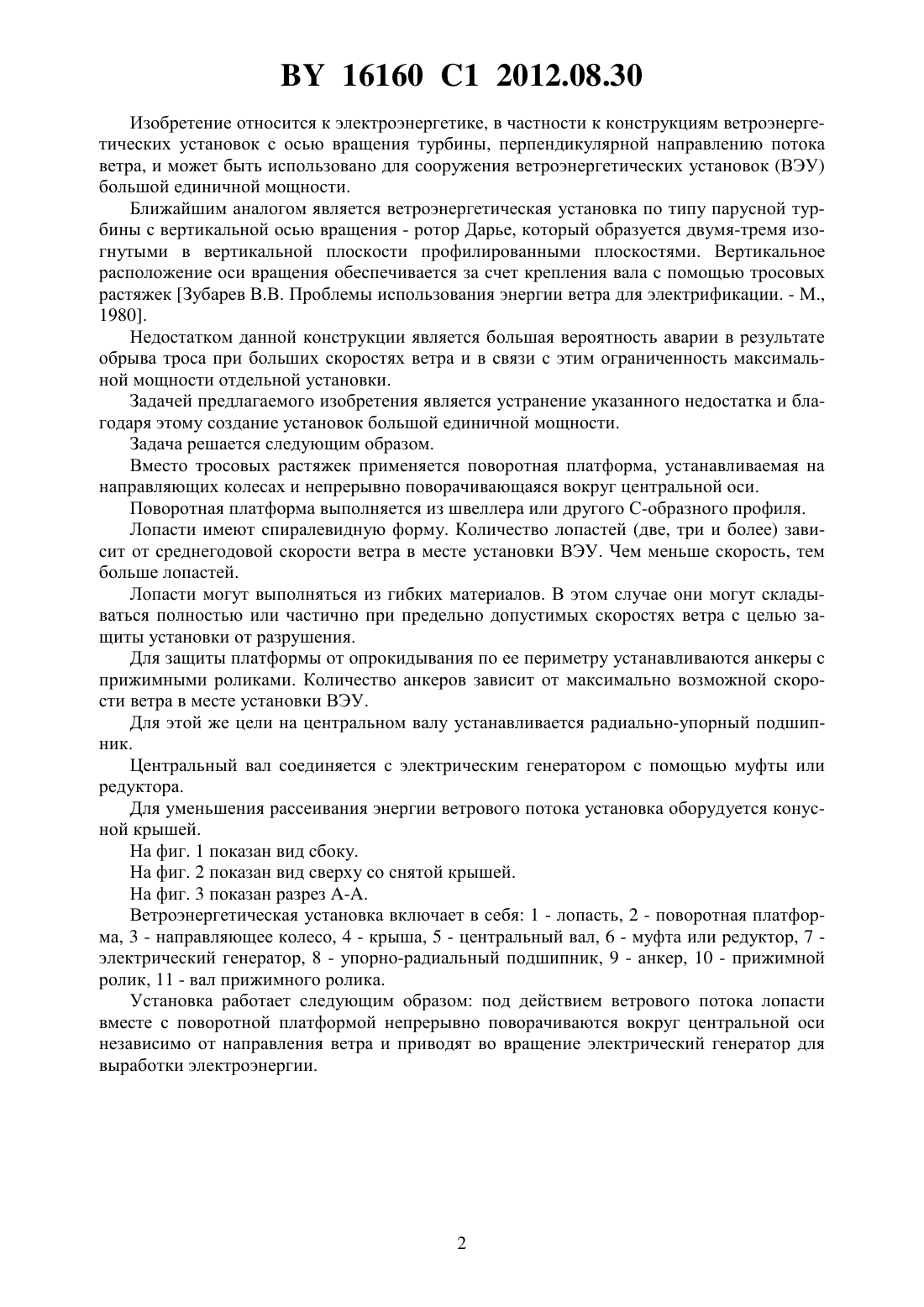

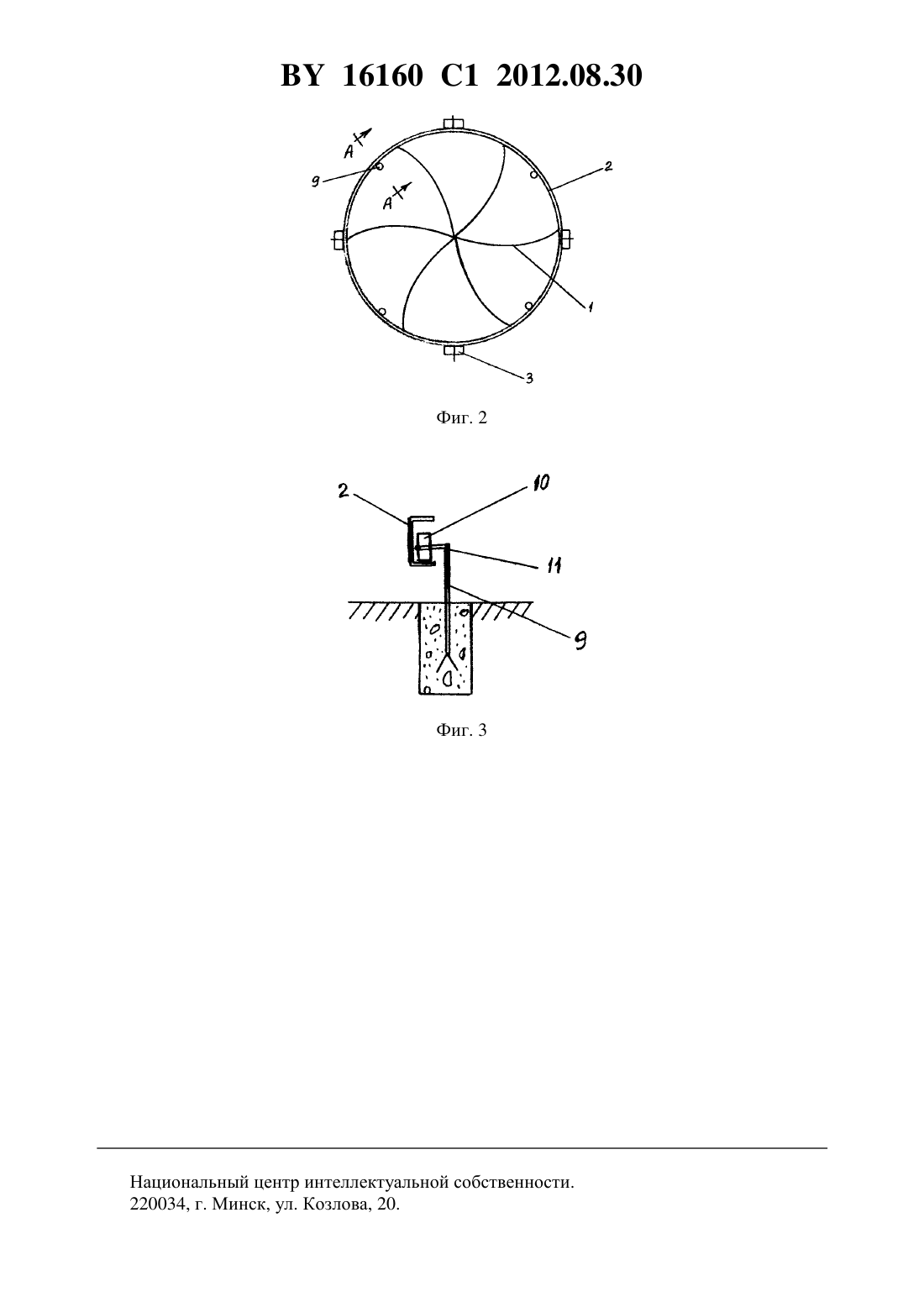

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закутнев Юрий Викторович(72) Автор Закутнев Юрий Викторович(73) Патентообладатель Закутнев Юрий Викторович(57) 1. Ветроэнергетическая установка, содержащая изогнутые лопасти с вертикальной осью вращения, отличающаяся тем, что содержит круговую поворотную платформу, выполненную из швеллера или другого С-образного профиля, имеющую направляющие колеса и на которой установлены изогнутые лопасти спиралевидной формы, при этом для защиты от опрокидывания по периметру круговой поворотной платформы расположены анкеры с прижимными роликами, а на центральном валу круговой поворотной платформы установлен упорно-радиальный подшипник. 2. Ветроэнергетическая установка по п. 1, отличающаяся тем, что лопасти спиралевидной формы выполнены из гибкого материала. 16160 1 2012.08.30 Изобретение относится к электроэнергетике, в частности к конструкциям ветроэнергетических установок с осью вращения турбины, перпендикулярной направлению потока ветра, и может быть использовано для сооружения ветроэнергетических установок (ВЭУ) большой единичной мощности. Ближайшим аналогом является ветроэнергетическая установка по типу парусной турбины с вертикальной осью вращения - ротор Дарье, который образуется двумя-тремя изогнутыми в вертикальной плоскости профилированными плоскостями. Вертикальное расположение оси вращения обеспечивается за счет крепления вала с помощью тросовых растяжек Зубарев В.В. Проблемы использования энергии ветра для электрификации. - М.,1980. Недостатком данной конструкции является большая вероятность аварии в результате обрыва троса при больших скоростях ветра и в связи с этим ограниченность максимальной мощности отдельной установки. Задачей предлагаемого изобретения является устранение указанного недостатка и благодаря этому создание установок большой единичной мощности. Задача решается следующим образом. Вместо тросовых растяжек применяется поворотная платформа, устанавливаемая на направляющих колесах и непрерывно поворачивающаяся вокруг центральной оси. Поворотная платформа выполняется из швеллера или другого С-образного профиля. Лопасти имеют спиралевидную форму. Количество лопастей (две, три и более) зависит от среднегодовой скорости ветра в месте установки ВЭУ. Чем меньше скорость, тем больше лопастей. Лопасти могут выполняться из гибких материалов. В этом случае они могут складываться полностью или частично при предельно допустимых скоростях ветра с целью защиты установки от разрушения. Для защиты платформы от опрокидывания по ее периметру устанавливаются анкеры с прижимными роликами. Количество анкеров зависит от максимально возможной скорости ветра в месте установки ВЭУ. Для этой же цели на центральном валу устанавливается радиально-упорный подшипник. Центральный вал соединяется с электрическим генератором с помощью муфты или редуктора. Для уменьшения рассеивания энергии ветрового потока установка оборудуется конусной крышей. На фиг. 1 показан вид сбоку. На фиг. 2 показан вид сверху со снятой крышей. На фиг. 3 показан разрез -. Ветроэнергетическая установка включает в себя 1 - лопасть, 2 - поворотная платформа, 3 - направляющее колесо, 4 - крыша, 5 - центральный вал, 6 - муфта или редуктор, 7 электрический генератор, 8 - упорно-радиальный подшипник, 9 - анкер, 10 - прижимной ролик, 11 - вал прижимного ролика. Установка работает следующим образом под действием ветрового потока лопасти вместе с поворотной платформой непрерывно поворачиваются вокруг центральной оси независимо от направления ветра и приводят во вращение электрический генератор для выработки электроэнергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
