Гелиоэнергетическое устройство для термообработки продуктов
Номер патента: 9003
Опубликовано: 28.02.2007
Авторы: Чабанов Владислав Алимович, Смарж Иван Ильич, Сычев Михаил Парфенович, Марченко Владимир Романович, Соболев Валериан Маркович, Чабанов Дмитрий Алексеевич, Сидоренко Юрий Петрович, Чепасов Александр Александрович, Матасов Рев Александрович, Щукин Георгий Лукич, Филипенко Евгений Семенович, Жигайло Виктор Никифорович, Городов Михаил Иванович, Чабанов Алим Иванович, Ерохов Николай Михайлович, Баженов Андрей Николаевич, Севастьянов Владимир Петрович, Соловьев Александр Алексеевич, Воронков Алексей Алексеевич
Текст

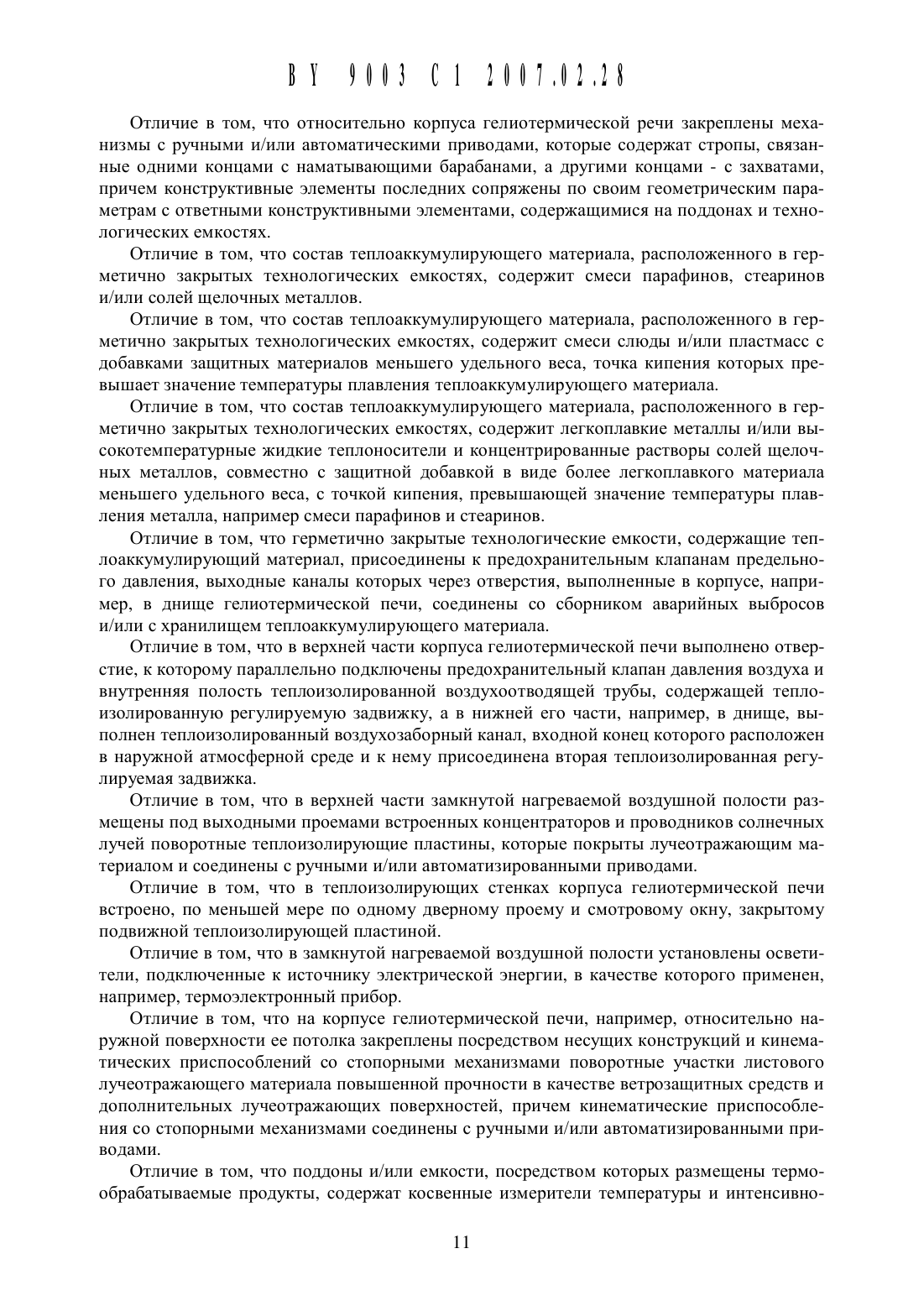

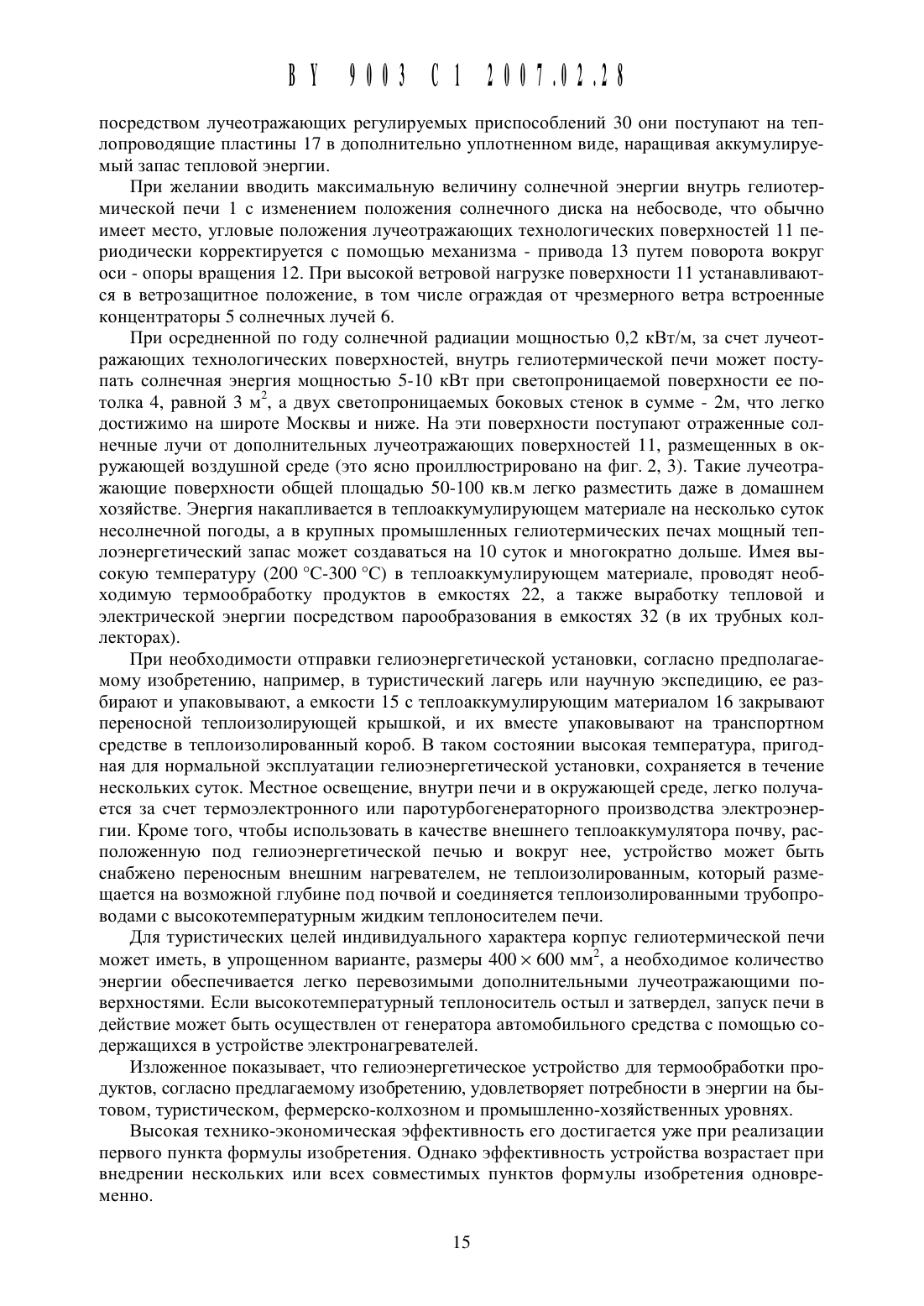

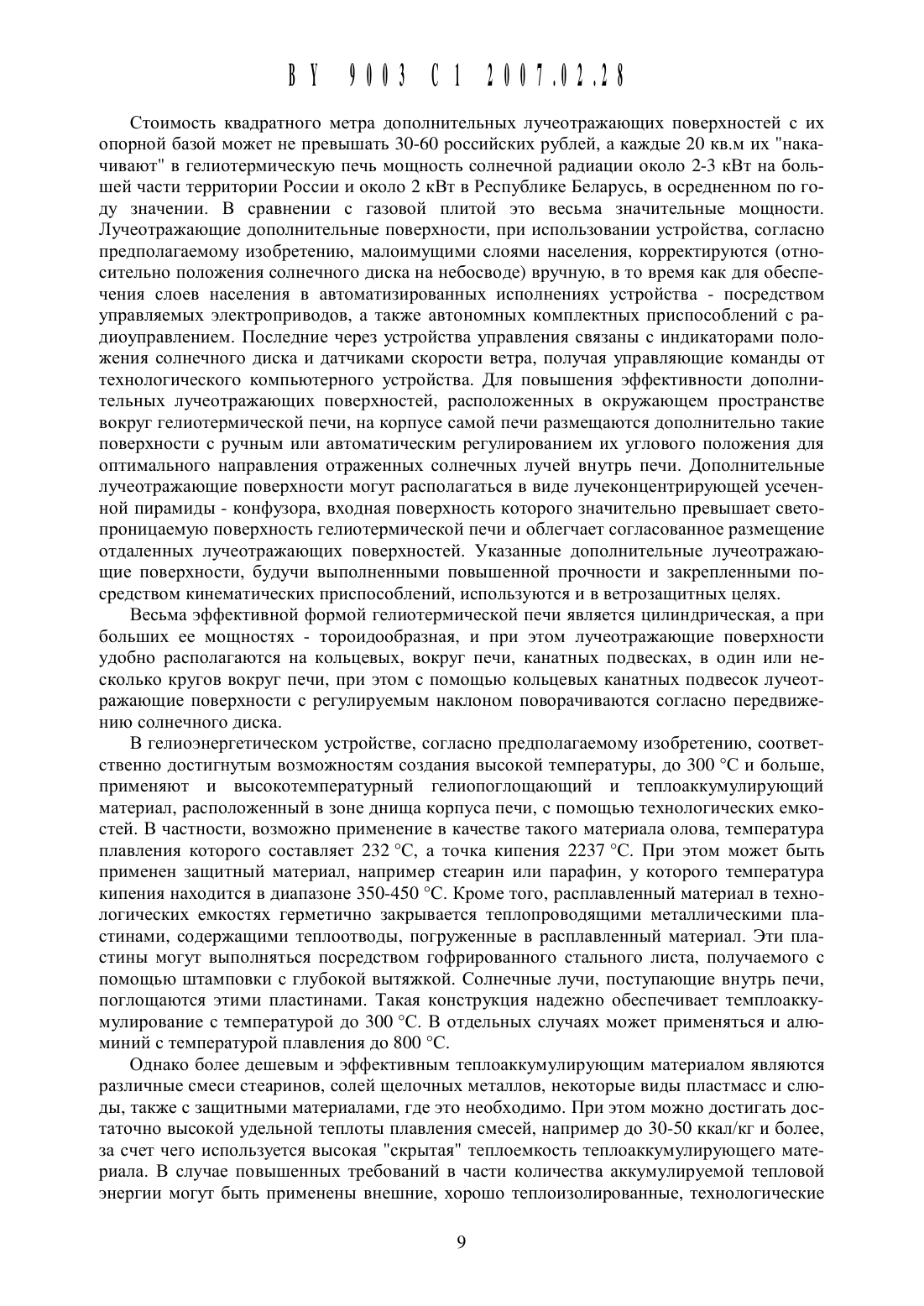

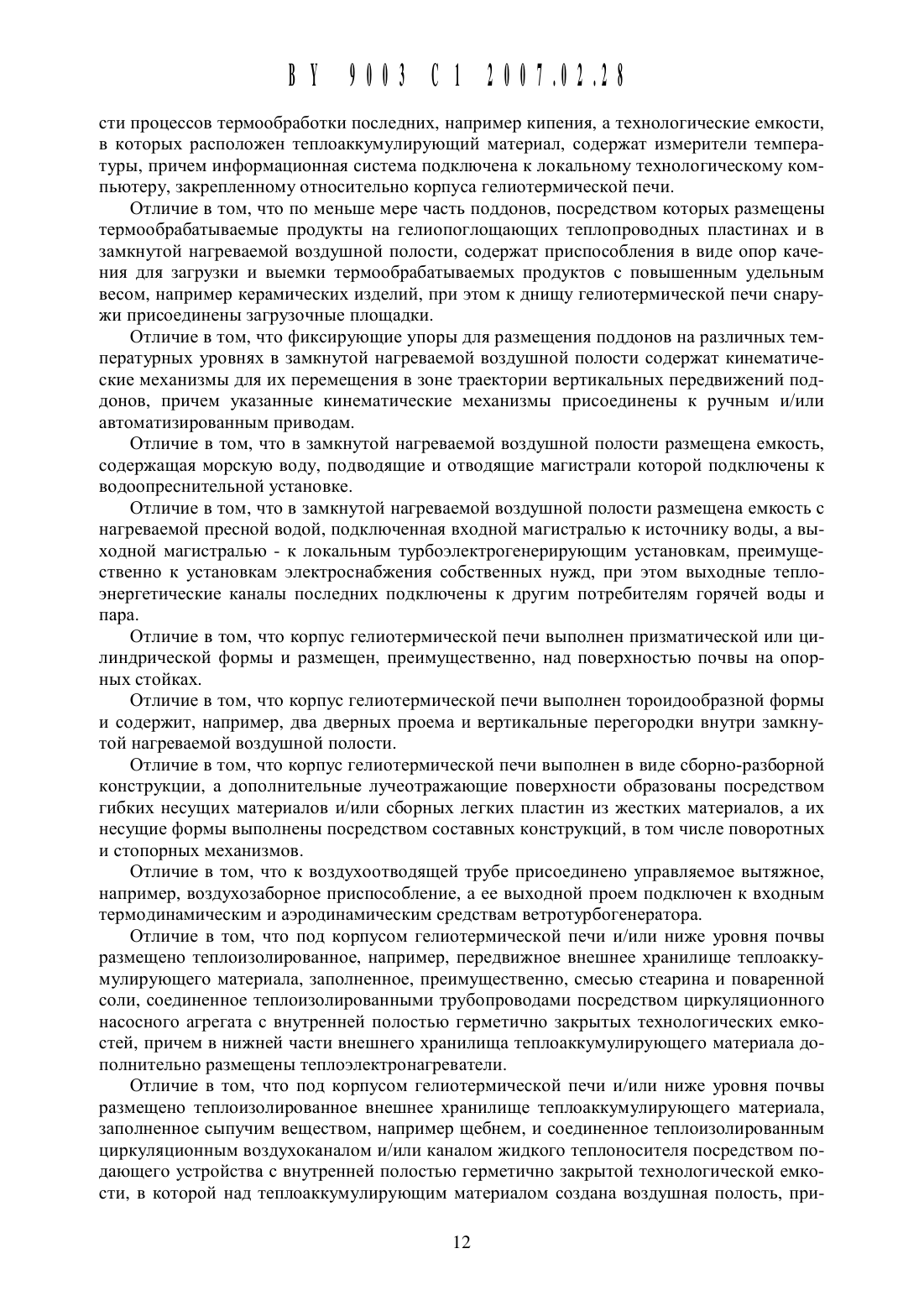

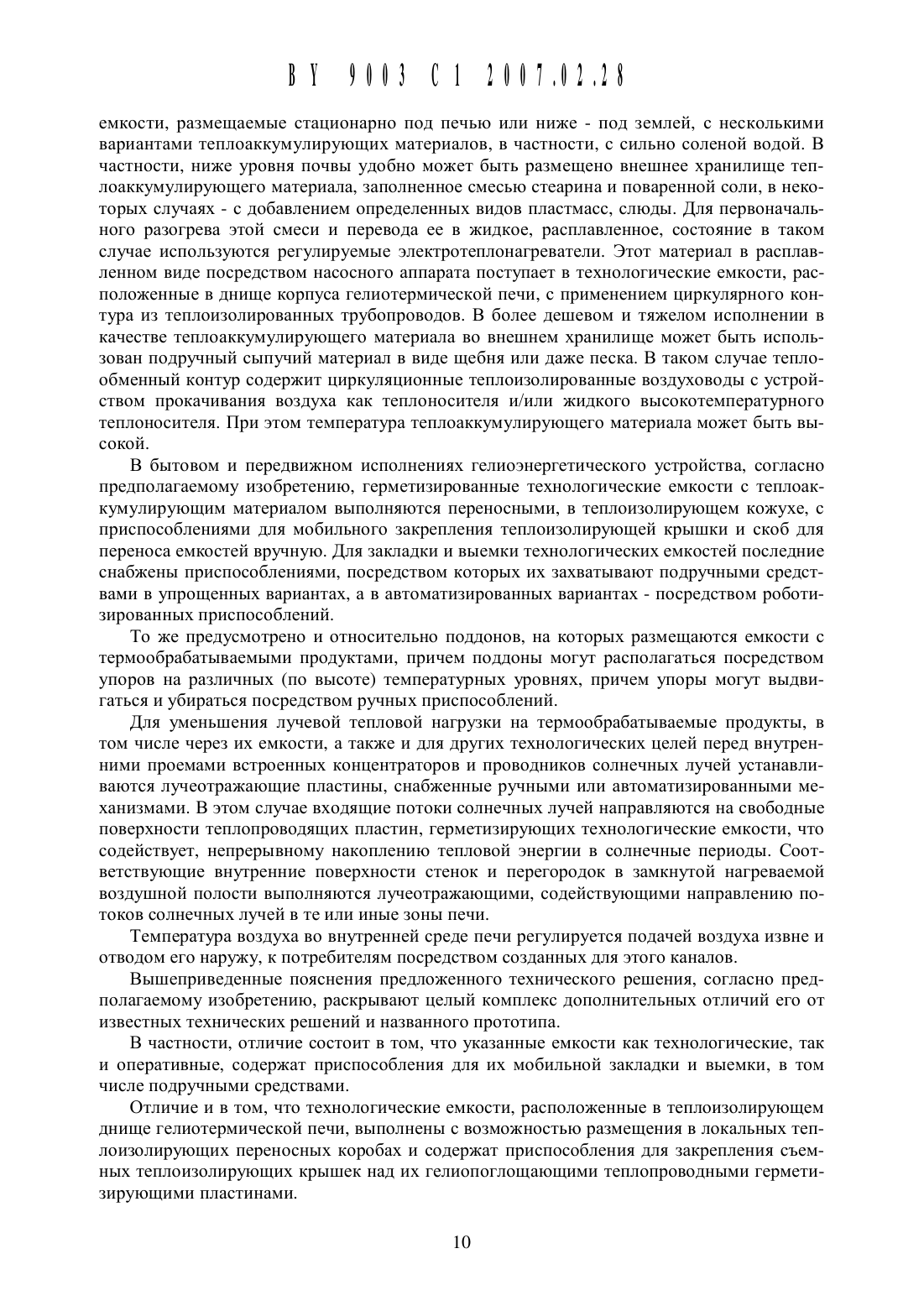

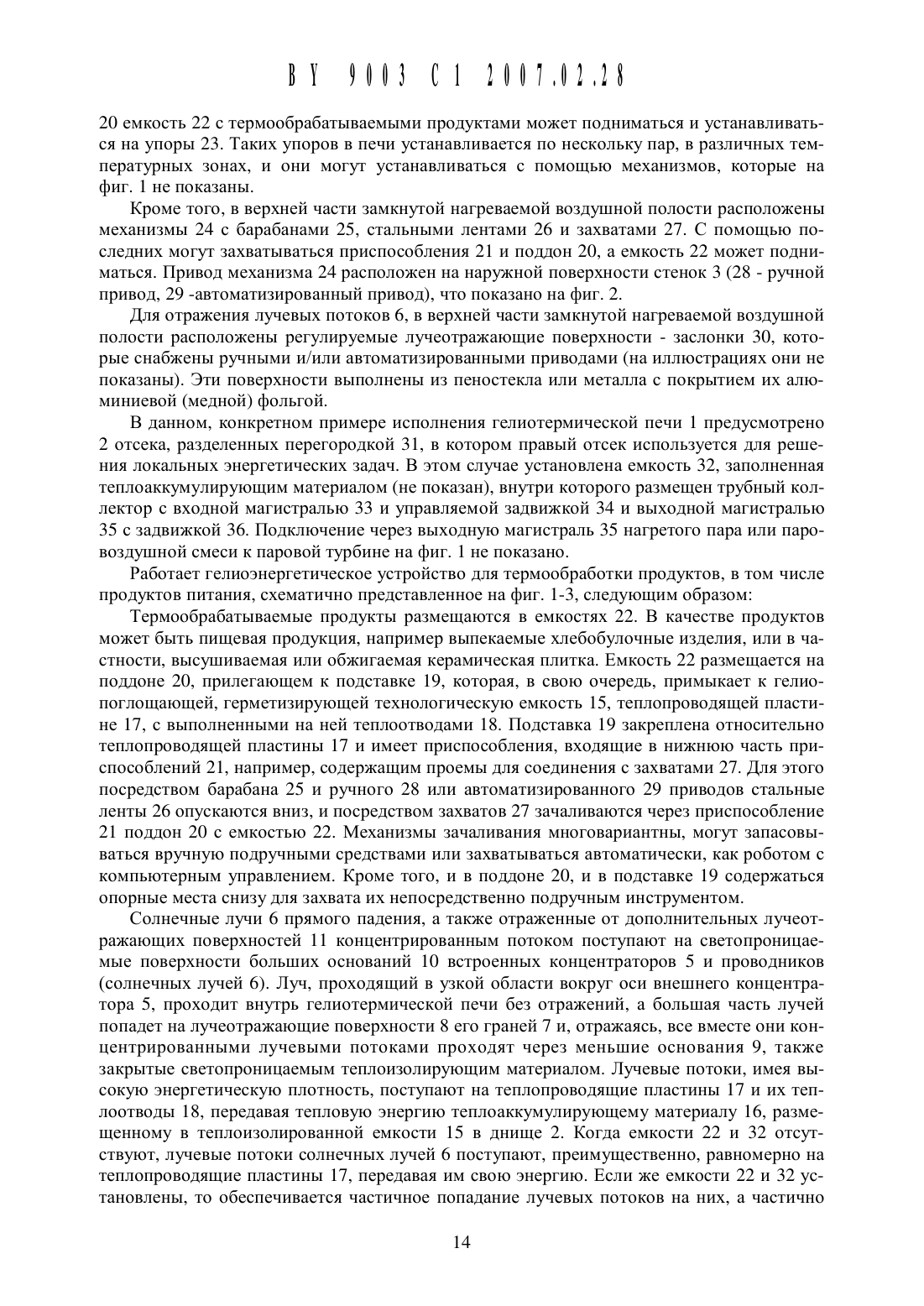

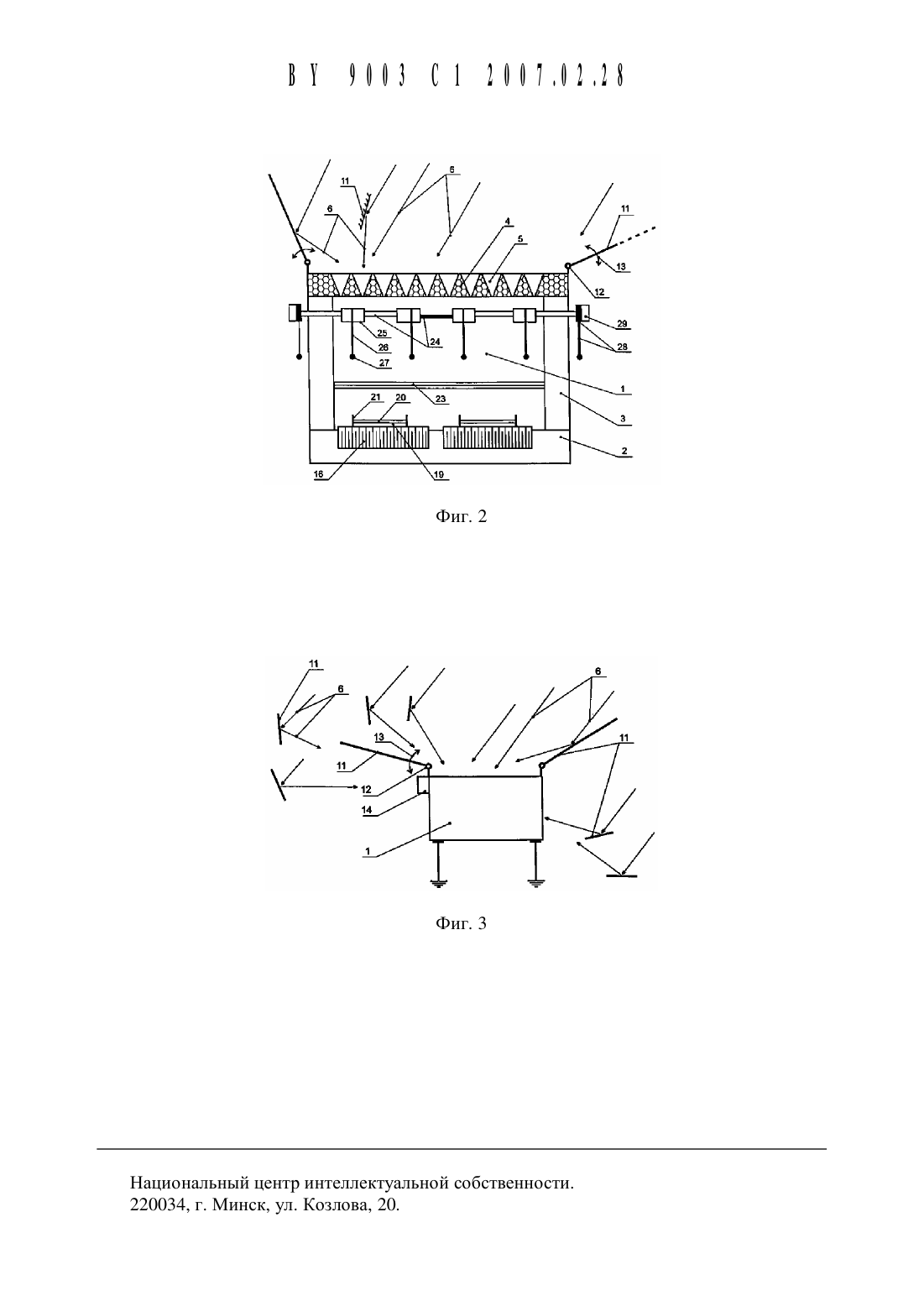

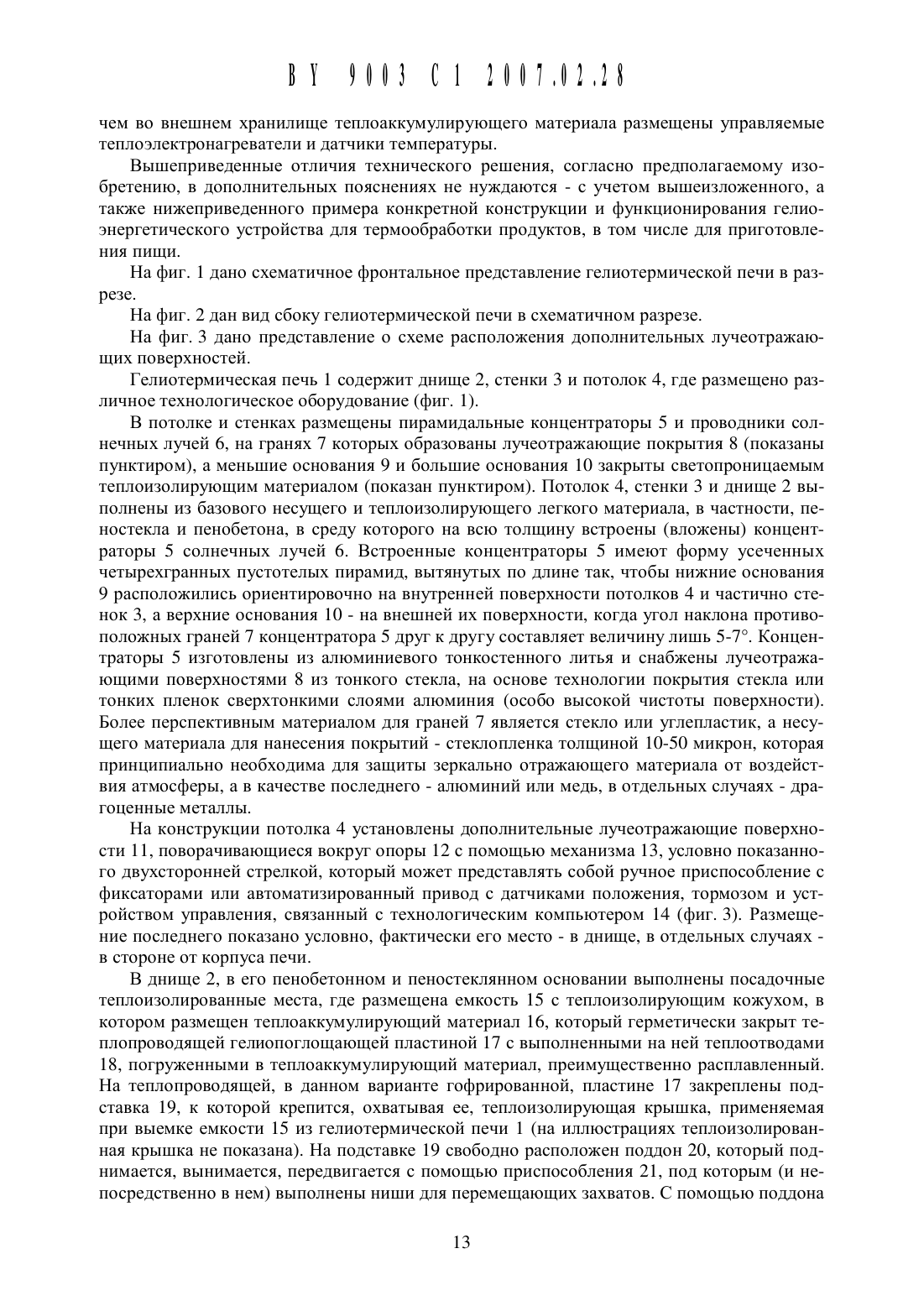

/ гелиопоглощающую поверхность, расположенную в пространстве концентрированного потока лучей, И примыкающую К ней объемную зону лучевого И конвективного нагрева,где размещены термообрабать 1 ваемь 1 е продукты, отличающееся тем, что гелиопоглощающая поверхность и зона лучевого и конвективного нагрева выполнены посредством теплоизолированного днища с расположенными в нем технологическими емкостями, заполненными теплоаккумулирующим материалом и герметично закрытыми гелиопоглощающими теплопроводными пластинами с теплоотводами, например, в виде гофрированных металлических листов, и теплоизолирующих стенок и потолков, образующих совместно корпус гелиотермической печи с замкнутой нагреваемой воздушной полостью,посредством которых размещены средства технологического обеспечения гелиотермической печи, например поддоны для установки емкостей, содержащих термообрабатываемь 1 е продукты, фиксирующие упоры для размещения поддонов на различных температурных уровнях, приспособления и механизмы для перемещения поддонов и емкостей, в том числе для закладки и выемки технологических емкостей, причем, по меньшей мере, потолок гелиотермической печи содержит поле встроенных концентраторов и проводников солнечных лучей, выполненных в виде пустотелых усеченных четырехгранных пирамид,которые расположены в несущем теплоизолирующем материале корпуса гелиотермической печи так, что меньшие основания их находятся на его внутренней поверхности, а большие основания - на наружной поверхности, при этом основания пирамидальных встроенных концентраторов и проводников солнечных лучей закрыты светопроницаемым теплоизолирующим материалом, а грани их содержат лучеотражающие поверхности, при этом в окружающем гелиотермическую печь пространстве посредством несущих материалов и конструкций размещены дополнительные лучеотражающие поверхности, энергетически связанные с замкнутой нагреваемой воздушной полостью и гелиопоглощающими теплопроводными пластинами гелиотермической печи посредством потоков отраженных солнечных лучей через окружающую воздушную среду и встроенные концентраторы и проводники солнечных лучей, причем дополнительные лучеотражающие поверхности образованы посредством гибких и/или жестких материалов, покрытых тонким слоем лучеотражающего материала и имеющих различные геометрические формы, преимущественно в виде прямоугольников, закрепленных на соответствующих несущих конструкциях, по меньшей мере часть из которых присоединена к управляющим механизмам с ручными и/или автоматизированными приводами, подключенными через управляющие устройства к индикаторам положения солнечного диска на небосводе и датчикам скорости естественного ветра.2. Гелиоэнергетическое устройство по п. 1, отличающееся тем, что указанные емкости содержат приспособления для их мобильной закладки и выемки, в том числе подручными средствами.3. Гелиоэнергетическое устройство по п. 1 или 2, отличающееся тем, что технологические емкости, расположенные в теплоизолирующем днище гелиотермической печи, вь 1 полнены с возможностью размещения в локальных теплоизолирующих переносных коробах и содержат приспособления для закрепления съемных теплоизолирующих крышек над их гелиопоглощающими теплопроводными герметизирующими пластинами.4. Гелиоэнергетическое устройство по любому из пп. 1-3, отличающееся тем, что относительно корпуса гелиотермической печи закреплены механизмы с ручными и/или автоматическими приводами, которые содержат стропы, связанные одними концами с намать 1 вающими барабанами, а другими концами - с захватами, причем конструктивные элементы последних сопряжены по своим геометрическим параметрам с ответными конструктивными элементами, содержащимися на поддонах и технологических емкостях.5. Гелиоэнергетическое устройство по любому из пп. 1-4, отличающееся тем, что состав теплоаккумулирующего материала, расположенного в герметично закрытых технологических емкостях, содержит смеси парафинов, стеаринов и/или солей щелочных металлов.6. Гелиоэнергетическое устройство по любому из пп. 1-4, отличающееся тем, что состав теплоаккумулирующего материала, расположенного в герметично закрытых технологических емкостях, содержит смеси слюды и/или пластмасс с добавками защитных материалов меньшего удельного веса, точка кипения которых превышает значение температуры плавления теплоаккумулирующего материала.7. Гелиоэнергетическое устройство по любому из пп. 1-4, отличающееся тем, что состав теплоаккумулирующего материала, расположенного в герметично закрытых технологических емкостях, содержит легкоплавкие металлы и/или высокотемпературные жидкие теплоносители и концентрированные растворы солей щелочных металлов, совместно с защитной добавкой в виде более легкоплавкого материала меньшего удельного веса, с точкой кипения, превышающей значение температуры плавления металла, например смеси парафинов и стеаринов.8. Гелиоэнергетическое устройство по любому из пп. 1-7, отличающееся тем, что герметично закрытые технологические емкости, содержащие теплоаккумулирующий материал, присоединены к предохранительным клапанам предельного давления, выходные каналы которых через отверстия, выполненные в корпусе, например в днище гелиотермической печи, соединены со сборником аварийных выбросов и/или с хранилищем теплоаккумулирующего материала.9. Гелиоэнергетическое устройство по любому из пп. 1-8, отличающееся тем, что в верхней части корпуса гелиотермической печи выполнено отверстие, к которому параллельно подключены предохранительный клапан давления воздуха и внутренняя полость теплоизолированной воздухоотводящей трубы, содержащей теплоизолированную регулируемую задвижку, а в нижней его части, например в днище, выполнен теплоизолированнь 1 й воздухозаборный канал, входной конец которого расположен в наружной атмосферной среде и к нему присоединена вторая теплоизолированная регулируемая задвижка.10. Гелиоэнергетическое устройство по любому из пп. 1-9, отличающееся тем, что в верхней части замкнутой нагреваемой воздушной полости размещены под выходными проемами встроенных концентраторов и проводников солнечных лучей поворотные теплоизолирующие пластины, которые покрыты лучеотражающим материалом и соединены с ручными и/или автоматизированными приводами.11. Гелиоэнергетическое устройство по любому из пп. 1-10, отличающееся тем, что в теплоизолирующих стенках корпуса гелиотермической печи встроено, по меньшей мере,по одному дверному проему и смотровому окну, закрытому подвижной теплоизолирующей пластиной.12. Гелиоэнергетическое устройство по любому из пп. 1-11, отличающееся тем, что в замкнутой нагреваемой воздушной полости установлены осветители, подключенные к источнику электрической энергии, в качестве которого применен, например, термоэлектронный прибор.13. Гелиоэнергетическое устройство по любому из пп. 1-12, отличающееся тем, что на корпусе гелиотермической печи, например, относительно наружной поверхности ее потолка закреплены посредством несущих конструкций и кинематических приспособлений со стопорными механизмами поворотные участки листового лучеотражающего материала повышенной прочности в качестве ветрозащитных средств и дополнительных лучеотражающих поверхностей, причем кинематические приспособления со стопорными механизмами соединены с ручными и/или автоматизированными приводами.14. Гелиоэнергетическое устройство по любому из пп. 1-13, отличающееся тем, что поддоны и/или емкости, посредством которых размещены термообрабатываемые продукты, содержат косвенные измерители температуры и интенсивности процессов термообработки последних, например кипения, а технологические емкости, в которых расположен теплоаккумулирующий материал, содержат измерители температуры, причем информационная система подключена к локальному технологическому компьютеру, закрепленному относительно корпуса гелиотермической печи.15. Гелиоэнергетическое устройство по любому из пп. 1-14, отличающееся тем, что,по меньшей мере, часть поддонов, посредством которых размещены термообрабать 1 ваемь 1 е продукты на гелиопоглощающих теплопроводных пластинах И в замкнутой нагреваемой воздушной полости, содержат приспособления в виде опор качения для загрузки и выемки термообрабать 1 ваемь 1 х продуктов с повышенным удельным весом, например керамических изделий, при этом к днищу гелиотермической печи снаружи присоединены загрузочные площадки.16. Гелиоэнергетическое устройство по любому из пп. 1-15, отличающееся тем, что фиксирующие упоры для размещения поддонов на различных температурных уровнях в замкнутой нагреваемой воздушной полости содержат кинематические механизмы для их перемещения в зоне траектории вертикальных передвижений поддонов, причем указанные кинематические механизмы присоединены к ручным и/или автоматизированным приводам.17. Гелиоэнергетическое устройство по любому из пп. 1-16, отличающееся тем, что в замкнутой нагреваемой воздушной полости размещена емкость, содержащая морскую воду, подводящие и отводящие магистрали которой подключены к водоопреснительной установке.18. Гелиоэнергетическое устройство по любому из пп. 1-16, отличающееся тем, что в замкнутой нагреваемой воздушной полости размещена емкость с нагреваемой пресной водой, подключенная входной магистралью к источнику воды, а выходной магистралью к локальным турбоэлектрогенерирующим установкам, преимущественно к установкам электроснабжения собственных нужд, при этом выходные теплоэнергетические каналы последних подключены к другим потребителям горячей воды и пара.19. Гелиоэнергетическое устройство по любому из пп. 1-18, отличающееся тем, что корпус гелиотермической печи выполнен призматической или цилиндрической формы и размещен, преимущественно, над поверхностью почвы на опорных стойках.20. Гелиоэнергетическое устройство по любому из пп. 1-18, отличающееся тем, что корпус гелиотермической печи выполнен тороидообразной формы и содержит, например,два дверных проема и вертикальные перегородки внутри замкнутой нагреваемой воздушной полости.21. Гелиоэнергетическое устройство по любому из пп. 1-20, отличающееся тем, что корпус гелиотермической печи выполнен в виде сборно-разборной конструкции, а дополнительные лучеотражающие поверхности образованы посредством гибких несущих материалов и/или сборных легких пластин из жестких материалов, а их несущие формы вь 1 полнены посредством составных конструкций, в том числе поворотных и стопорных механизмов.22. Гелиоэнергетическое устройство по любому из пп. 1-21, отличающееся тем, что к воздухоотводящей трубе присоединено управляемое вытяжное, например, воздухозаборное приспособление, а ее выходной проем подключен к входным термодинамическим и аэродинамическим средствам ветротурбогенератора.23. Гелиоэнергетическое устройство по любому из пп. 1-22, отличающееся тем, что под корпусом гелиотермической печи и/или ниже уровня почвы размещено теплоизолированное, например, передвижное внешнее хранилище теплоаккумулирующего материала, заполненное, преимущественно, смесью стеарина и поваренной соли, соединенное теплоизолированнь 1 ми трубопроводами посредством циркуляционного насосного агрегата с внутренней полостью герметично закрытых технологических емкостей, причем в нижней части внешнего хранилища теплоаккумулирующего материала дополнительно размещены теплоэлектронагреватели.24. Гелиоэнергетическое устройство по любому из пп. 1-22, отличающееся тем, что под корпусом гелиотермической печи и/или ниже уровня почвы размещено теплоизолированное внешнее хранилище теплоаккумулирующего материала, заполненное сыпучимВСЩВСТВОМ, например ЩСбНСМ И СОСДИНСННОС теплоизолированнь 1 м ЦИрКуЛЯЦИОННЫМ ВОЗдухоканалом И/ИЛИ каналом ЖИДКОГО ТСПЛОНОСИТСЛЯ ПОСРВДСТВОМ подающего устройства С ВНуТрСННСЙ ПОЛОСТЬЮ ГСрМСТИЧНО закрытой ТВХНОЛОГИЧССКОЙ СМКОСТИ, В КОТОрОЙ над ТСПлоаккумулирующим материалом создана воздушная ПОЛОСТЬ, ПрИЧСМ ВО ВНВШНСМ храниЛИЩС ТСПЛОЗККУМУЛИРУЪОЩСГО материала размещены управляемые теплоэлектронагреваТСЛИ И датчики ТСМПСРЗТУРЫ.Настоящее предполагаемое Изобретение относится К области создания гелиоэнергоустановок, преимущественно бытовых и Мобильных, передвижных, ориентированных на сельских жителей или дачников, фермерские хозяйства, малое и среднее предпринимательство, геологические партии, отдаленные и передвижные подразделения оборонного или иного назначения.Известны бытовые энергетические установки, использующие энергию солнечных лучей для обогрева жилых помещений и получения теплой воды для удовлетворения нужд в крестьянских или фермерских хозяйствах. Типичным техническим рещением для таких случаев является создание коллектора солнечной энергии, включающего в себя систему трубопроводов, по которым протекает вода или плоский поток воды, накрытых светопроницаемой теплоизолированной поверхностью, которая выполняется в подавляющем числе случаев с помощью листового стекла при однорядном или двухрядном остеклении.Известны такие солнечные коллекторы, в которых нагревается воздух, омывающий темные теплопроводящие пластины, расположенные под принципиально подобной стеклянной поверхностью. Недостатком таких технических рещений является низкая техникоэкономическая эффективность солнечных коллекторов, их низкий КПД из-за больщих тепловых потерь. Они вытекают из того, что при желании максимально использовать энергию солнечной радиации, поступающей на каждый квадратный метр площади, занимаемой солнечным коллектором, стремятся увеличивать долю светопроницаемой поверхности в нем.При этом адекватно возрастают и тепловые потери, так как тонкое стекло является слабым местом в теплоизоляции внутренней среды солнечного коллектора, а увеличение толщины и числа слоев остекления вызывает повыщенные потери солнечной энергии, так как нарастают потери, связанные с поглощением и отражением солнечных лучей.Уровень техники, а также проблемы и потенциальные возможности в области таких рещений детально рассмотрены в монографии Мак-Вейг Д. Применение солнечной энергии. - М. Энергоиздат, 1981. Наиболее эффективные рещения в этой области изложены в патентных материалах.Известно применение концентраторов солнечных лучей для увеличения энергосодержания в солнечном коллекторе - гелиопреобразующем светопроницаемом и теплоизолированном пространстве (а.с. СССР 1449703, МПК Р 036 7/02, Р 241 2/42, 1989). Данное техническое рещение позволяет снизить удельную стоимость гелиоконцентратора в общей стоимости энергетической установки, однако оно не рещает задачи снижения тепловых потерь с единицы светопроницаемой площади и не позволяет снизить стоимость бь 1 товых гелиоустановок до конкурентоспособного уровня в сравнении с другими источниками энергии.Известно применение гелиоустановок конкретно для термообработки некоторых продуктов с помощью гелиоконцентратора, сводящего поток солнечных лучей на небольшой участок гелиопоглощающей поверхности и в небольшую объемную зону, где устанавливается емкость для приготовления пищи (Патент РФ 2109228, МПК Р 241 2/42, 1998). Такое техническое рещение применимо лищь в специфических условиях и лищь в южных регионах России, Украины, а также в экваториальных регионах. С его помощью может осуществляться низкопроизводительное приготовление пищи, в период средины летнего
МПК / Метки
Метки: гелиоэнергетическое, устройство, термообработки, продуктов
