Средство измерений с регистратором на основе карманного персонального компьютера без клавиатуры

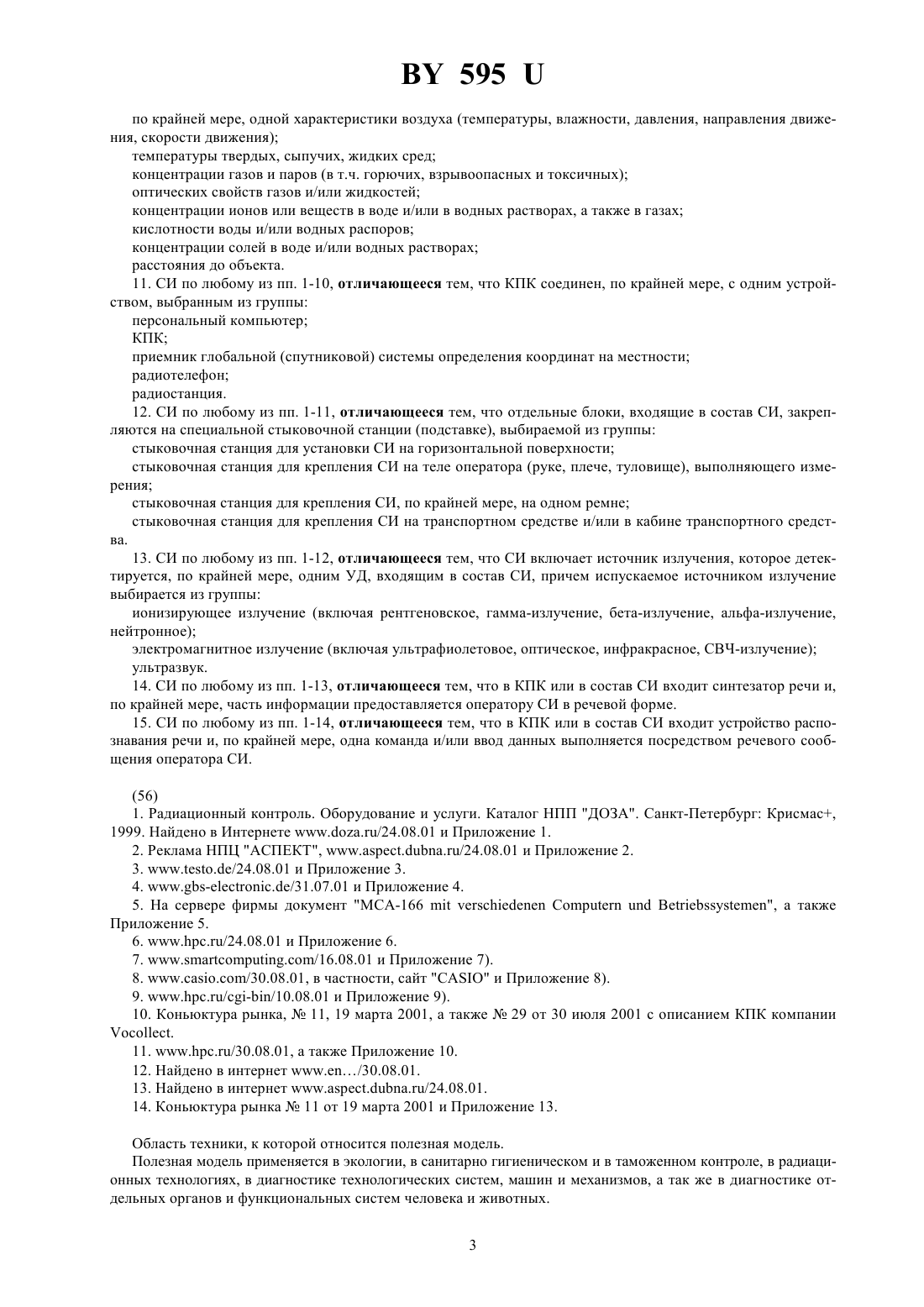

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СРЕДСТВО ИЗМЕРЕНИЙ С РЕГИСТРАТОРОМ НА ОСНОВЕ КАРМАННОГО ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА БЕЗ КЛАВИАТУРЫ(73) Патентообладатель Грубич Андрей Олегович(57) 1. Средство измерений (СИ), включающее регистратор на основе карманного персонального компьютера(КПК), узел детектирования (УД), преобразующий измеряемую физическую или химическую величину в электрический сигнал, и узел обработки (УО), преобразующий и/или измеряющий электрический сигнал с выхода УД, отличающееся тем, что в качестве регистратора применяется КПК без клавиатуры, причем КПК имеет слот расширения УО конструктивно входит в состав отдельного модуля, вставляемого в слот расширения КПК, - модуля расширения (МР) в состав МР входит, по крайней мере, один УД. 2. СИ, включающее регистратор на основе КПК, УД и УО, отличающееся тем, что в качестве регистратора применяется КПК без клавиатуры, причем КПК имеет слот расширения УО конструктивно входит в состав МР УД конструктивно входит в состав отдельного блока детектирования (БД) МР обменивается сигналами или в МР поступают сигналы, по крайней мере, от одного БД БД с МР соединены способом, выбранным из группы соединение посредством кабеля (электрического, оптоволоконного) соединение с помощью разъема так, что образуется цельная, жесткая сборно-разборная конструкция. Фиг. 2 3. СИ, включающее регистратор на основе КПК, УД и УО, отличающееся тем, что в качестве гистратора применяется КПК без клавиатуры, причем 595 КПК имеет разъем последовательного порта УО конструктивно выполнен в виде отдельного блока, а соединение УО с КПК осуществляется посредством стыковочного узла, выбранного из группы стыковочный узел для установки КПК и обеспечения электрического контакта с разъемом последовательного порта КПК расположен в УО стыковочный узел для установки КПК и обеспечения электрического контакта с разъемом последовательного порта КПК соединен с УО кабелем УД конструктивно входит в состав отдельного БД УО обменивается сигналами или в УО поступают сигналы, по крайней мере, от одного БД. 4. СИ, включающее регистратор на основе КПК, УД и УО, отличающееся тем, что в качестве регистратора применяется КПК без клавиатуры, причем КПК имеет разъем последовательного порта УД и УО конструктивно входят в состав БД соединение БД с КПК осуществляется посредством стыковочного узла, выбранного из группы стыковочный узел для установки КПК и обеспечения электрического контакта с разъемом последовательного порта КПК расположен в БД стыковочный узел для установки КПК и обеспечения электрического контакта с разъемом последовательного порта КПК соединен с БД кабелем. 5. СИ, включающее регистратор на основе КПК, УД и УО, отличающееся тем, что в качестве регистратора применяется КПК без клавиатуры, причем УО конструктивно выполнен в виде отдельного блока УД конструктивно входит в состав отдельного БД УО обменивается сигналами или в УО поступают сигналы, по крайней мере, от одного БД обмен данными (сигналами) между КПК и, по крайней мере, одним УО производится способом, выбранным из группы по кабелю (электрическому, оптоволоконному) по беспроводному интерфейсу (инфракрасному, радио, ультразвуковому). 6. СИ, включающее регистратор на основе КПК, УД и УО, отличающееся тем, что в качестве регистратора применяется КПК без клавиатуры, причем УД и УО конструктивно входят в состав отдельного БД обмен данными (сигналами) между КПК и, по крайней мере, одним БД производится способом, выбранным из группы по кабелю (электрическому, оптоволоконному) по беспроводному интерфейсу (инфракрасному, радио, ультразвуковому). 7. СИ по любому из пп. 2, 3 и 5, отличающееся тем, что в состав МР или УО (конструктивно выполненного в виде отдельного блока) входит, по крайней мере, один УД. 8. СИ по любому из пп. 2-6, отличающееся тем, что в БД входит несколько УД. 9. СИ по любому из пп. 1-8, отличающееся тем, что функциональными кнопками СИ являются кнопки,выбранные из группы по крайней мере, одна виртуальная кнопка, изображенная графически на сенсорном экране КПК, назначение которой в СИ обозначено символическим изображением и/или соответствующей надписью на экране КПК виртуальные и, по крайней мере, одна физическая кнопка КПК. 10. СИ по любому из пп. 1-9, отличающееся тем, что, по крайней мере, один УД предназначен для измерений параметра (величины), выбранного из группы по крайней мере, одной характеристики ионизирующего излучения (рентгеновского, гамма, альфа, бета,протонного, нейтронного) удельной и/или объемной радиоактивности активности радионуклида в источнике по крайней мере, одной характеристики электромагнитного излучения (в т.ч. инфракрасного, оптического, ультрафиолетового, СВЧ) электрической и/или магнитной компоненты электромагнитного поля (в т.ч. электростатического) электрического потенциала электропроводности (проводимости) сопротивления (импеданса) по крайней мере, одной характеристики оптического (ультрафиолетового, инфракрасного) излучения, в т.ч. освещенности, яркости, коэффициента пульсации по крайней мере, одной характеристики акустического излучения (в т.ч. инфразвука, ультразвука) по крайней мере, одной характеристики шума и/или вибрации 595 по крайней мере, одной характеристики воздуха (температуры, влажности, давления, направления движения, скорости движения) температуры твердых, сыпучих, жидких сред концентрации газов и паров (в т.ч. горючих, взрывоопасных и токсичных) оптических свойств газов и/или жидкостей концентрации ионов или веществ в воде и/или в водных растворах, а также в газах кислотности воды и/или водных распоров концентрации солей в воде и/или водных растворах расстояния до объекта. 11. СИ по любому из пп. 1-10, отличающееся тем, что КПК соединен, по крайней мере, с одним устройством, выбранным из группы персональный компьютер КПК приемник глобальной (спутниковой) системы определения координат на местности радиотелефон радиостанция. 12. СИ по любому из пп. 1-11, отличающееся тем, что отдельные блоки, входящие в состав СИ, закрепляются на специальной стыковочной станции (подставке), выбираемой из группы стыковочная станция для установки СИ на горизонтальной поверхности стыковочная станция для крепления СИ на теле оператора (руке, плече, туловище), выполняющего измерения стыковочная станция для крепления СИ, по крайней мере, на одном ремне стыковочная станция для крепления СИ на транспортном средстве и/или в кабине транспортного средства. 13. СИ по любому из пп. 1-12, отличающееся тем, что СИ включает источник излучения, которое детектируется, по крайней мере, одним УД, входящим в состав СИ, причем испускаемое источником излучение выбирается из группы ионизирующее излучение (включая рентгеновское, гамма-излучение, бета-излучение, альфа-излучение,нейтронное) электромагнитное излучение (включая ультрафиолетовое, оптическое, инфракрасное, СВЧ-излучение) ультразвук. 14. СИ по любому из пп. 1-13, отличающееся тем, что в КПК или в состав СИ входит синтезатор речи и,по крайней мере, часть информации предоставляется оператору СИ в речевой форме. 15. СИ по любому из пп. 1-14, отличающееся тем, что в КПК или в состав СИ входит устройство распознавания речи и, по крайней мере, одна команда и/или ввод данных выполняется посредством речевого сообщения оператора СИ.(56) 1. Радиационный контроль. Оборудование и услуги. Каталог НПП ДОЗА. Санкт-Петербург Крисмас,1999. Найдено в Интернете /24.08.01 и Приложение 1. 2. Реклама НПЦ АСПЕКТ, /24.08.01 и Приложение 2. 3. /24.08.01 и Приложение 3. 4. .-./31.07.01 и Приложение 4. 5. На сервере фирмы документ -166, а также Приложение 5. 6. /24.08.01 и Приложение 6. 7. /16.08.01 и Приложение 7). 8. /30.08.01, в частности, сайти Приложение 8). 9. /-/10.08.01 и Приложение 9). 10. Коньюктура рынка,11, 19 марта 2001, а также 29 от 30 июля 2001 с описанием КПК компании. 11. /30.08.01, а также Приложение 10. 12. Найдено в интернет ./30.08.01. 13. Найдено в интернет /24.08.01. 14. Коньюктура рынка 11 от 19 марта 2001 и Приложение 13. Область техники, к которой относится полезная модель. Полезная модель применяется в экологии, в санитарно гигиеническом и в таможенном контроле, в радиационных технологиях, в диагностике технологических систем, машин и механизмов, а так же в диагностике отдельных органов и функциональных систем человека и животных. 3 595 Уровень техники. Средств измерений (СИ), в зависимости т решаемой задачи, функционирует в одном из следующих режимов Измерение - определение численного значения измеряемой величины. Индикация - определение достижения или превышения измеряемой величиной некоторого порогового значения. Например, сигнализация о превышении мощности дозы внешнего гамма-излучения, либо о наличии в воздухе взрывоопасных газов или паров. Поиск - поиск сигнала, обычно по направлению и/или по месту локализации в пространстве. Например,поиск источников ионизирующих излучений либо места утечки горючих газов. Ниже, независимо от конкретного режима работы всюду используется термин измерение и сокращение СИ. В состав известных СИ в общем случае входят следующие основные узлы Регистратор - функциональный узел, предназначенный для управления СИ и преобразования поступающих сигналов в вид, удобные для наблюдения. Узел детектирования (УД) - первичный измерительный преобразователь СИ (сенсор, датчик, детектор,приемник), преобразующий измеряемую величину в электрический сигнал на выходе. Узел обработки (УО) - устройство, преобразующее и/или измеряющее электрический сигнал с выхода УД и передающее или обменивающее данными (сигналами) с регистратором. В зависимости от типа измеряемой величины и области назначения, СИ конструктивно выполняется в различном виде регистратор, УД и УО размещаются внутри единого корпуса СИ, либо каждое из указанных устройств конструктивно исполняется в виде отдельного блока, либо в едином корпусе размещаются только регистратор и УО, а УД конструктивно исполняется в виде отдельного блока и т.д. Узел детектирования. Выражением типа УД входит в состав отдельного блока детектирования, - означает ниже, что УД конструктивно размещается в отдельном корпусе, либо УД компонуется в отдельном корпусе с другими узлами, в частности, с узлами формирующими сигнал на выходе. В случае измерений ионизирующих излучений (рентгеновского, гамма-излучения, заряженных частиц, нейтронов) в состав УД входит детектор, например, полупроводниковый, сцинтилляционный или газовый. Если применяется сцинтилляционный детектор, то в состав УД, кроме одного из типов сцинтиллятора, или их комбинации,входит фотоэлектронный умножитель (ФЭУ), либо фотодиод, электрический сигнал с выхода которого усиливается и/или формируется электронными узлами, входящими в состав УД и/или блока детектирования(БД). В случае измерений оптического излучения в состав УД входит ФЭУ с электронными устройствами,обеспечивающими его работу и формирование сигнала на выходе, как при регистрации ионизирующих излучений (ИИ), либо фотодиод или фотоприемник другого типа. Оптическое излучение может детектироваться также линейкой или матрицей фотодиодов. Подобные линейки или матрицы, оснащенные сцинтилляционными элементами (органическими или неорганическими) используются для регистрации ИИ с пространственным разрешением, в частности, для регистрации рентгеновского излучения. В зависимости от измеряемой физической или химической величины в состав УД входит, например антенна-преобразователь - измерения напряженности компонент электромагнитного поля преобразователь напряженности электростатического поля - измерения напряженности электростатического поля пьезоэлектрический преобразователь - измерения параметров ультразвука микрофон - измерения параметров шума термопара или терморезистор - измерения температуры лопастной датчик - измерения скорости движения воздуха электроды - измерения кислотности воды и водных растворов (величины РН) ионоселективные электроды - измерения концентрации ионов в воде и водных растворах,оптический (ультрафиолетовый, инфракрасный) датчик, либо электрохимический датчик - измерения концентрации тяжелых металлов, фенолов, углеводородов, формальдегидов и т.д. амперометрический датчик - измерения концентрации кислорода в воде. В зависимости от назначения в состав СИ или УД, либо БД, могут входить устройства для пробоотбора,кюветы или измерительные камеры, источники ультрафиолетового, оптического инфракрасного излучения и т.д. Узел обработки. Функциональное назначение УО - преобразование и/или измерения сигнала с выхода УД и передача данных в регистратор, в качестве которого ниже рассматриваются портативный персональный компьютер (ПК), либо карманный ПК (КПК). В наиболее простом случае в состав УО входит, по крайней мере, один дискриминатор, предназначенный для преобразования сигналов с выхода УД, амплитуда которых больше заданного значения (уровня дискриминации), - интегральный амплитудный дискриминатор. В так называемых многооконных радиометрических измерениях ИИ часто применяется несколько дифференциальных дискриминаторов, преобразующих сигналы с выхода УД, амплитуды которых лежат внутри заданных интервалов значений. В качестве параметра отбора, по которому преобразуется сигнал с выхода УД,4 595 может являться время появления сигнала, относительно стартового сигнала, - временной дискриминатор (в частности, в измерениях скорости ультразвука, в измерениях расстояния до объекта). В измерениях ИИ на входе УО часто применяются также узлы временных совпадений и/или антисовпадений сигналов. В случае поступления на вход УО сигналов с нескольких УД применяются коммутаторы импульсов. Следующий уровень сложности УО характеризуется применением амплитудно-цифрового преобразователя (АЦП), измеряющего сигналы, поступающие на вход УО. В измерениях коротких сигналов применяется пиковый детектор, обеспечивающий хранение информации о величине амплитуды поступившего на вход УО сигнала. В ряде задач в УО производится измерение как амплитуды, так и длительности поступающих сигналов, например, в СИ с жидкосцинтилляционными БД для измерений ИИ. В случае целесообразности буферизации данных в состав УО вводят устройство памяти. Для передачи данных в регистратор в УО применяется то, либо иное, устройство интерфейса. Аналоги. Известно несколько аналогов полезной модели. Аналог 1. Многофункциональный носимый гамма-бета спектрометр ПРОГРЕСС 1. В состав спектрометра входят два БД с УД (БД гамма-излучения и БД бета-излучения), УО в виде блока электронного обеспечения, источник высокого напряжения и ПК типав качестве регистратора. Аналог 2. Однотипным аналогу 1 устройством является портативный полевой гамма-спектрометр Г-1/1, в состав которого входит БД с УД гамма-излучения, ПК типав качестве регистратора и портативный многоканальный амплитудный анализатор в качестве УО 2. Отличительной особенностью данного СИ является возможность работы БД и УО как вместе с ПК, так и в автономном режиме,поскольку УО оснащен дисплеем и пленочной клавиатурой с более чем двадцатью функциональными клавишами. В данном аналоге, ПК является дополнительным регистратором, обеспечивающим отображение получаемых гамма-спектров и их углубленную математическую обработку. Недостатком обеих аналогов является использование в качестве регистратора дорогостоящего носимого ПК типа , являющегося функционально избыточным при решении, например, таких измерительных задач, как контроль радионуклидов в строительных материалах и сырье, прижизненный контроль радионуклидов в теле человека и животных, радиационный контроль жилых и производственных помещений, контроль продуктов питания и сельскохозяйственного сырья. Аналог 3. Концепция построения портативных СИ для измерений физических и химических величин,проводимая компанией , Германия 3.производит ручные СИ (форм-фактор ) для измерений температуры, влажности, давления, концентрации СО и 2, уровня шума и др. величин. В одном миниатюрном эргономичном корпусе расположены УД и УО. Устройство выполняет одновременно и функции регистратора, поскольку в нем установлены функциональные клавиши и экран (дисплей) для отображения измерительной информации. Однако для расширения возможностей профессионального использования приборов компания производит СИ с интерфейсом -232 и встроенным инфракрасным передатчиком, а также предлагает программное обеспечение (ПО) для ПК с ОС 3.0 и выше, предназначенное для обработки данных измерений, их анализа и документирования. Недостатком данной стратегии применения миниатюрных СИ является невозможность их использования с современными портативными ПК, не поддерживающими платформу 3 и последующие версии. Данный недостаток устранен в прототипе в котором вместо ПК типав качестве регистратора применяется КПК типа 720. Последнее решение не только предоставляет пользователю весь спектр возможностей СИ с регистратором на базе ПК типа , но также существенно миниатюризирует устройство в целом, делая его, в случае применения УД и УО малых габаритов, фактически карманным. Прототип. Прототипом является СИ фирмыс регистратором на основе КПК,предназначенное для измерений ИИ. В состав данного СИ входят следующие блоки и устройства 4 КПК в качестве регистратора анализатор МСА-166 в качестве УО миниатюрный УД выполненный в виде малогабаритного БД (предусмотрена возможность подключения БД различного типа и размеров) блок питания вспомогательные устройства и соединительные кабели. Функциональное ядро прототипа графически изображено в виде схемы на фиг. 1. Применяемые фирмойв качестве регистратора КПК 720 (или 5) 5, имеют следующие характеристики 6 Масса, г - 510(350). Размер, мм - 1899534(1709023). Объем ОЗУ Мб-32 (16). Объем ПЗУ Мб 16(10). Клавиатуравстроенная, размер 3/4 от обычной (типа ). Разрешение экрана - 640240(640240). Недостатками данного решения являются Функционально избыточное количество клавиш в КПК, используемом в качестве регистратора, что делает СИ неудобным в эксплуатации, как пользователями непрофессионалами, не являющимися узким специа 5 595 листами в области измерений ионизирующих излучений, так и профессионалами, в случае необходимости оперативной работы, когда нет времени для набора требуемой команды на клавиатуре КПК, а предпочтительным является использование одной функциональной кнопки. Наличие как минимум трех отдельных функциональных блоков, связанных кабелями (см. фиг. 1 и Приложение 4), что неудобно, а порой крайне затрудняет процедуру выполнения измерений, например в случае прижизненной радиометрии животных, расположенных в кузове автомобиля, либо в вагоне. В последнем случае наличие в составе СИ каких-либо свободно висящих кабелей нежелательно в принципе из-за крайне стесненных условий выполнения измерений - оператор располагается в лучшем случае на специально оборудованной эстакаде, рядом с автомобилем или железнодорожным вагоном. (Наличие кабелей не мешает проведению измерений для СИ, размещаемых, например, на столе). Сущность полезной модели. В настоящее время в конструкции СИ наблюдается глобальная тенденция применять специализированные регистраторы, имеющие информативный экран и минимальное число клавиш/кнопок, обычно не более трех-четырех, что позволяет обеспечить простой и удобный, в том числе и для пользователей непрофессионалов, интерфейс между оператором и СИ. Если в процессе измерений необходимо большее число кнопок,то с помощью информационных сообщений на экране (в т.ч. графических) физическим кнопкам регистратора присваиваются требуемые алгоритмом измерений функциональные значения. Тем не менее, по-прежнему актуальной задачей является переход на портативный простой в управлении(имеющий всего несколько кнопок) и универсальный (с точки зрения применений) регистратор, интегрированный в современную коммуникационную среду. Использование в качестве регистратора КПК с клавиатурой, типа применяемого в прототипе, хорошо известно и удовлетворяет требованиям портативности,универсальности и вхождения в глобальную коммуникационную среду, которой является . Однако в таком регистраторе присутствует избыточное, для решения конкретной измерительной задачи, число функциональных клавиш, его нельзя характеризовать, как простой в управлении. Особенно важно предоставить пользователю интерфейс с минимальным числом функциональных клавиш в случаях применения СИ не специалистом или в экстремальных условиях эксплуатации когда каждое лишнее движение пальцев является нежелательным. Противоречие между требованиями универсальности регистратора, его включения в глобальную информационную среду с одной стороны, и минимизацией количества функциональных клавиш - простотой управления, с другой, снимается путем применения в СИ в качестве регистратора КПК без клавиатуры. Такие устройства размером, обычно, с ладонь имеют сенсорный экран, не имеют клавиатуры и являются идеальной средой, способной выполнять функции регистратора СИ, в особенности СИ, относящихся по своему назначению к носимым либо к переносным. Применение в СИ в качестве регистратора П без клавиатуры позволяет предоставить пользователю идеальный интерфейс, поскольку КПК без клавиатуры имеет достаточно информативный экран, ни одной, либо только несколько физических кнопок, и обеспечивает возможность создания на сенсорном экране программными средствами виртуальных кнопок (иконок) с требуемой в СИ и/или в измерительной процедуре (методике измерений) функцией создать ранее неизвестные конструктивные исполнения СИ. Общим признаком для всех вариантов описываемой полезной модели СИ является применение КПК без клавиатуры в качестве регистратора, и использование, по крайней мере, одной виртуальной кнопки на сенсорном экране, в качестве кнопки СИ о специализированном назначении которой информирует надпись и/или графический символ (иконка), изображенные на экране. В качестве примера на фиг. 2 схематично изображен КПК без клавиатуры, имеющий четыре физических кнопки, на сенсорном экране которого изображены две функциональные кнопки СИ Старт и СТОП. (Существуют модели КПК без клавиатуры только с одной кнопкой включения, могут использоваться КПК без клавиатуры вообще не имеющие физических кнопок.). В качестве функциональной кнопки СИ может использоваться, в случае наличия в КПК, физическая кнопка прокрутки - листания страниц на экране. Либо физические кнопки КПК с измененными программным путем функциями и соответствующими информативными сообщениями и/или графическими изображениями на экране. В зависимости от назначения СИ и используемых измерительных процедур на экране П создается т,либо иная последовательность кнопок (иконок), обусловленная логикой работы СИ и используемой методикой измерений. Входом в режим измерений служит кнопка (или кнопки в случае нескольких альтернативных режимов измерений, либо набора разнообразных измерительных функций), отображенная в главном меню на экране КПК. Либо логическое дерево виртуальных кнопок, начинающееся с кнопки, помещенной в главное меню КПК, либо логическое дерево кнопок, включающее и физические кнопки КПК. Варианты конструктивного исполнения СИ с регистратором на базе КПК без клавиатуры связаны с особенностями конструкции конкретной модели КПК наличие слота расширения 6 595 наличия последовательного порта для обмена данными с настольным ПК наличия устройства распознавания речи наличия синтезатора речи. А также с вариантами физических каналов связи для обмена данными между блоками СИ. Во всех вариантах конструктивного исполнения полезной модели под кабельным соединением подразумевается, либо электрический кабель, либо оптоволоконный кабель, либо витая пара, либо любая комбинация перечисленных способов передачи сигналов, а также подачи, по крайней мере, одного уровня электропитания от одного блока к другому. Во всех вариантах конструктивного исполнения полезной модели под обменом данными (сигналами) подразумевается прием и/или передача сигналов между блоками, входящими в состав СИ, в режиме точкаточка или в широковещательном режиме (точка-множество точек). Во всех вариантах конструктивного исполнения полезной модели под беспроводным интерфейсом подразумевается инфракрасный либо радио, либо ультразвуковой интерфейс. Перечень фигур. Фиг. 1. Блок-схема прототипа. В состав прототипа входят узел детектирования (4), размещенный в отдельном блоке детектирования (1), узел обработки (2), и КПК с клавиатурой в качестве регистратора (3), соединенные друг с другом электрическими кабелями, как показано на блок-схеме. Фиг. 2. Схематичное изображение передней панели типичной модели КПК без клавиатуры с условным расположением сенсорного экрана кнопок и разъемов. На схеме передней панели П без клавиатуры показан сенсорный экран (6), на котором изображены две виртуальные кнопки (7). Четыре физические кнопки расположены ниже сенсорного экрана в один ряд. На схеме условно изображен слот расширения (9), предназначенный для подключения к КПК без клавиатуры дополнительных устройств. Слот расширения той либо иной конструкции, как правило, входит в состав КПК без клавиатуры однако известны модели, в которых слот расширения отсутствует. Последовательный порт (10), используемый обычно для обмена данными с настольным ПК, условно изображен в нижней части КПК. На фиг. 3-5 схематично изображены варианты конструктивного исполнения полезной модели, в которых используется слот расширения (9), входящий в состав КПК без клавиатуры (5). Фиг. 3. Вариант конструктивного исполнения полезной модели СИ в виде КПК без клавиатуры с модулем расширения. Узел детектирования (4) и узел обработки (2), конструктивно размещены в модуле расширения КПК (11), который соединен с КПК посредством слота расширения (ответная часть разъема слота расширения (9) располагается в модул расширения (11. Фиг. 4 Вариант конструктивного исполнения полезной модели СИ в виде КПК без клавиатуры с модулем расширения и блоком детектирования. В модуле расширения (11), жестко соединенном с КПК без клавиатуры посредством слота расширения (9), располагается узел обработки (2). Узел детектирования (4) исполнен в виде отдельного блока детектирования (1), соединенного с модулем расширения посредством кабельного соединения. Фиг. 5. Вариант конструктивного исполнения полезной модели СИ, включающей КПК без клавиатуры с модулем расширения и блоком детектирования. Здесь, в отличие от предыдущего конструктивного решения,блок детектирования (1) с узлом детектирования (4) жестко соединен с модулем расширения (11) посредством разъема (12). Фиг. 6. Вариант конструктивного исполнения полезной модели. Соединение КПК без клавиатуры (5) с узлом обработки (2), исполненном в виде отдельного блока, осуществляется посредством последовательного порта КПК (10). Электрический контакт устройств обеспечиваеся соединением порта (10) с соответствующим стыковочным узлом (13), входящим в состав блока узла обработки (2). На схеме изображен пример, в котором кабельными соединениями к блоку узла обработки (2) подсоединены два блока детектирования (1) с устройствами детектирования (4). Фиг. 7. Вариант конструктивного исполнения полезной модели с обменом данными между П без клавиатуры и БД посредством встроенного в КПК инфракрасного интерфейса. На схеме условно изображен штатный ИК интерфейс (14), входящий в состав КПК без клавиатуры (5). Аналогичный интерфейс располагается соответственно и в БД (1). В состав БД с узлом детектирования (4) входят также микроконтроллер(15) и узел обработки (2). Фиг. 8. Вариант конструктивного исполнения полезной модели с обменом данными между КПК без клавиатуры и БД с использованием узла передачи данных. Для беспроводного обмена данными между КПК без клавиатуры (5) и БД (1) используется узел передачи данных (16), подключаемый к КПК с помощью кабельного соединения. В состав БД с узлом детектирования (4) входит аналогичный узел передачи данных (16), а также микроконтроллер (15) и узел обработки (2). На фиг. 9-11 изображены варианты подключения узла передачи данных (УПД) к регистратору СИ на базе КПК без клавиатуры, в которых не используется кабельное соединение для связи с КПК. Фиг. 9. Подключение УПД посредством слота расширения. Фиг. 10. Подключение УПД посредством соединения порт - стыковочный узел. 7 595 Фиг. 11. Подключение УПД посредством штатного ИК интерфейса, входящего в состав П. Введенные на фиг. 1-11 обозначения 1 - блок детектирования (БД) 2 - узел обработки (УО) 3 - карманный персональный компьютер (КПК) с клавиатурой типа 720 и т.д. 4 - узел детектирования (УД) 5 - КПК без клавиатуры 6 - сенсорный экран КПК без клавиатуры 7 - виртуальные кнопки, изображенные на сенсорном экране КПК без клавиатуры с надписями Старт и СТОП, отражающими их функциональное назначение в СИ. 8 - физические кнопки КПК без клавиатуры 9 - условное изображение слота расширения 10 - условное изображение последовательного порта КПК без клавиатуры, предназначенного для обмена данными с персональным компьютером 11 - схематичное изображение модуля расширения (МР) КПК без клавиатуры, вставляемого в слот расширения (9) 12 - условное изображение разъема для соединения БД (1) с МР (11) 13 - условное изображение стыковочного узла для установки КПК без клавиатуры (5) и обеспечения электрического контакта с портом (10) 14 - устройство инфракрасного (ИК) интерфейса, включающее ИК приемопередатчик 15 - микроконтроллер (МК) 16 - узел передачи данных (УПД) между блоками, входящими в состав СИ. Изложенные ниже два варианта конструктивного исполнения СИ определяются возможностями, открываемыми в случае наличия в КПК без клавиатуры встроенного слота расширения (английские термины, в т.ч.,,,,/,и др.). 1). УД и УО конструктивно расположены в модуле, вставляемом в слот расширения КПК без клавиатуры,в дальнейшем - модуль расширения (МР). Преимущество данного решения, схематично изображенного на фиг. 3, заключено в том, что в этом случае в СИ отсутствуют соединительные кабеля и СИ представляет собой единую конструкцию. Причем данное решение приемлемо как для УД малых габаритов, так и для случаев, когда УД входит в состав БД значительных размеров. В последнем случае регистратор (КПК без клавиатуры), как бы надевается слотом расширения (9) на МР (11). МР (11) с УД (4) различного назначения в СИ может быть несколько и, в каждом конкретном случае, при выполнении измерений используется один из модулей (11), соответствующий решаемой измерительной задаче (измерение ИИ, либо параметров ультразвука, либо температуры и т.д.). МР (11), входящий в состав многофункционального СИ, может также выполнять несколько функций. Возможны разнообразные конструктивные решения МР. В частности, на МР для удобства эксплуатации могут быть установлены по крайней мере, одна физическая кнопка миниатюрный дисплей индикаторы (в т.ч. светодиоды). Данные технические решения - установка на узле (блоке), входящем в состав СИ, по кранной мере, одной физической кнопки, дисплея, индикаторов, - относятся ко всем рассматриваемым в описании вариантам конструктивного исполнения полезной модели. 2). УД (4) входит в состав отдельного БД (1), а УО (2) конструктивно входит в состав МР (11) - см. фиг. 4. В данном решении достигается минимизация числа внешних кабельных соединений, используемых в СИ остается единственное кабельное соединение МР - БД. С другой стороны, в случае необходимости, МР по кабельным соединениям может обмениваться данными (сигналами) с несколькими БД. Интересен также вариант исполнения, в котором БД соединяется с МР посредством разъема (12), так что СИ образует жесткую конструкцию - см. фиг. 5. В состав СИ может входить несколько БД самого различного назначения и, в зависимости от требуемого типа измерения (например, ИИ либо характеристик СВЧ-поля,либо температурных измерений и т.д.), соответствующий БД (1) подсоединяется с помощью разъема (12) к МР (11) в состав которого входит УО (2). Необходимая программа обработки и управления, либо выбирается оператором из прикладного меню, либо устанавливается автоматически (режим) при подключении МР (11) к слоту расширения (9) см. фиг. 4 и 5, либо БД (1) к разъему (12) - см. фиг. 5, или к МР (11) посредством кабельного соединения см. фиг. 4. Следующие два варианта конструктивного исполнения СИ применимы для моделей КПК без клавиатуры,в которых имеется последовательный порт (10) с соответствующим разъемом (английские термины ,). Данный порт позволяет установить КПК в подставку (или лоток, крэдл транслитерация от английского термина ) для осуществления обмена данными с настольным ПК (либо ). Ниже описываются СИ неизвестной ранее конфигурации, имеющее стыковочный узел (под 8 595 ставку, ), расположенный в одном из функциональных блоков СИ и предназначенный для установки КПК без клавиатуры и обеспечения обмена данными (сигналами) КПК с этим блоком. Если КПК имеет последовательный порт и, одновременно, слот расширения, то в СИ могут сочетаться как конструктивные решения, изложенные выше в пп. 1 и 2, так и - ниже в пп. 3 и 4. 3). УД входит в состав отдельного БД, УО выполнен в виде отдельного блока, а электрический контакт УО (2) с КПК без клавиатуры (5) осуществляется (см. фиг. 6), посредством установки П с последовательным портом (10) в стыковочный узел (13). Стыковочный узел располагается либо на УО (как схематично изображено на фиг. 6), либо на кабеле, соединенном с УО. Причем УО может обмениваться данными (сигналами) с несколькими БД - см. фиг. 6. Возможны два режима функционирования СИ. Либо СИ функционирует только тогда, когда КПК без клавиатуры (5) в качестве регистратора СИ, находится в стыковочном узле (13). Либо в состав УО входит микроконтроллер (МК), обеспечивающий, по крайней мере, работу УО и в том случае, когда КПК (5) вынут из стыковочного узла (13). В последнем случае КПК в качестве регистратора применяется, по крайней мере,для задания режимов работы УО (УО и БД) и последующего считывания текущих и/или конечных результатов измерений. Описанное конструктивное решение обладает преимуществом, когда согласно назначению в состав многофункционального СИ входит несколько БД, подключаемых к УО. Данное исполнение интересно для лабораторных, переносных и носимых измерительных мини-лабораторий. Вариант решения с МК,обеспечивающим автономную работу интеллектуального УО (работающего потехнологии), актуален в ряде случаев. При выполнении полевых измерений и измерений. При проведении длительных измерений, проводимых многие часы и сутки, при которых не требуется постоянного контроля оператора за текущими результатами измерений, либо при одновременном обслуживании оператором многофункциональных СИ, в состав которых входит несколько интеллектуальных УО (с одним или несколькими БД). 4). УД и УО расположены в БД, а электрический контакт БД с регистратором на основе КПК без клавиатуры осуществляется посредством установки КПК с последовательным портом в стыковочный узел, расположенный либо на БД, либо на кабеле, соединенном с БД. Данное конструктивное исполнение СИ неизвестно и является удобным, как наиболее простое в случае необходимости проведения манипуляций с регистратором на базе КПК без клавиатуры до и после выполнения и измерений. Возможны два режима функционирования СИ. Либо СИ функционирует только тогда, когда КПК без клавиатуры в качестве регистратора СИ, находится в стыковочном узле. Либо в состав БД входит МК, обеспечивающий, по крайней мере, работу БД и в том случае, когда КПК вынут из стыковочного узла. В последнем случае КПК в качестве регистратора применяется, по крайней мере, для задания режимов работы интеллектуального БД и последующею считывания текущих и/или конечных результатов измерений. Описанное конструктивное решение применимо для СИ, предназначенных для выполнения длительных измерений. Особенно удобным здесь является исполнение, в котором в состав БД входит МК, обеспечивающий автономную работу БД в процессе выполнения измерения, при которой КПК может быть отсоединен т БД (вынут из стыковочною узла). Автономная работа целесообразна при выполнении длительных измерений, проводимых многие часы и сутки, при которых не требуется постоянного контроля оператора за текущими результатами измерений, либо при одновременном обслуживании оператором нескольких интеллектуальных БД, расположенных на определенном расстоянии друг от друга. Наличие режима автономной работы БД предоставляет удобства в эксплуатации СИ в полевых условиях, в измерениях. Следующие два варианта исполнения СИ на основе КПК без клавиатуры связаны с выбором типа канала связи для обмена данными (сигналами) между отдельно расположенными блоками, входящими в состав СИ. 5). УО выполнен в виде отдельного блока, УД входит в состав отдельного БД. Обмен данными (сигналами) между БД и УО производится по кабелю. Причем к УО может быть подключено несколько БД. Обмен данными (сигналами) между КПК без клавиатуры и, по крайней мере, одним УО осуществляется либо по кабелю, либо по беспроводному интерфейсу. В качестве беспроводного интерфейса используется либо инфракрасный (ИК) канал передачи данных(подавляющее большинство моделей КПК без клавиатуры имеют встроенный ИК интерфейс), либо радиоканал, либо ультразвуковой канал. Если со стороны регистратора применяется встроенный в КПК штатный ИК интерфейс, то аналогичное устройство интерфейса входит в состав УО. В случае применения для передачи данных радиоканала или ультразвука соответствующие узлы передачи данных (УПД) входят в состав СИ и подключаются к регистратору на базе КПК без клавиатуры и УО (либо УПД входит в состав УО). Конструктивное решение, в котором связь между КПК и УО осуществляется по беспроводному интерфейсу особенно удобно в случаях эксплуатации СИ в экстремальных условиях или в труднодоступных местах, когда наличие каждого дополнительного кабельного соединения крайне нежелательно. Данное решение предоставляет оператору максимальный комфорт при выполнении полевых измерениях, измерений,также при одновременном обслуживании СИ, в состав которых входит несколько интеллектуальных УО. 6). Описываемое в данном пункте конструктивное исполнение СИ является развитием предыдущего пункта и наиболее целесообразно для носимых устройств. Суть конструктивного решения заключается в следующем УД и УО входят в состав БД, а обмен данными между БД и регистратором на основе КПК без клавиатуры производится по беспроводному интерфейсу либо по кабелю. 9 595 В случае применения беспроводного интерфейса в состав БД (1) может входить МК (15), обеспечивающий, по крайней мере, управление обменом данными (сигналами) с регистратором (фиг. 7-8). Обмен данными (сигналами) осуществляется либо с помощью УПД (16) - фиг. 8, либо с помощью ИК интерфейса (14),аналогичного встроенному в КПК, - фиг. 7. В наиболее простых конструктивных решениях (для наиболее простых алгоритмов проведения измерений) МК в состав БД не входит. В соответствующих случаях также может использоваться и односторонний режим передачи данных. Например, БД с УД и УО после включения(с помощью кнопки) передает посредством УПД, в котором отсутствует приемник, данные измерений регистратору. Возможны разнообразные варианты конструктивного исполнения устройств, обеспечивающих беспроводную связь. В частности, УПД, обеспечивающий обмен данными со стороны КПК, может быть конструктивно выполнено в виде МР (фиг. 9) либо отдельного блока, подключенного к КПК с помощью кабеля (фиг. 8),либо последовательного порта и стыковочного узла (фиг. 10), наконец, с помощью встроенного в КПК штатного ИК интерфейса (фиг. 11). Последнее решение (фиг. 11) целесообразно в тех случаях, когда маломощный ИК интерфейс КПК без клавиатуры не позволяет обеспечить обмен (прием и/или передачу) данных в требуемых условиях эксплуатации СИ. Причем в УПД для обеспечения обмена данными с БД (и/или УО) может использовать любой тип беспроводного или кабельного интерфейса. Например, для связи с БД (и/или с УО) может применяться оптоволоконная линия связи. Описанные в данном абзаце способы подсоединения УОД для обмена данными (сигналами) между блоками, входящими в состав СИ, применимы для всех вариантов конструктивного исполнения полезной модели, приведенными в описании. Во всех вариантах конструктивного исполнения полезной модели, в которых используется УПД, в состав УПД может входить более одного устройства приема и/или передачи данных. Очевидное преимущество варианта исполнения с применением беспроводного интерфейса заключается в полном отсутствии кабельных соединений, и в возможности оперировать БД независимо от регистратора. Вариант же исполнения, в котором для обмена данными (сигналами) применяется кабель, является наиболее простым. Данное решение имеет перед прототипом то преимущество, что в состав СИ входит только два отдельных блока. С другой стороны, в состав СИ может входить несколько БД различного назначения. По сравнению с прототипом, в котором предусмотрена возможность подключения к УО разных по характеристикам БД, последнее решение (использование нескольких БД, в каждый из которых входит УО) целесообразно только в случае применения упрощенных УО. Например, СИ для измерения мощности экспозиционной дозы гамма-излучения и удельной активности радионуклида (простые дозиметрический и радиометрический БД). Кроме того, возможен вариант исполнения, в котором обмен данных (сигналов) производится по беспроводному интерфейсу, однако в случае подсоединения кабеля обмен данных (сигналов) производится уже по кабелю. Данное решение полезно, например, в целях повышения надежности СИ, применяемого для измерений, в комплект поставки которого входит соответствующий кабель. Далее описываются разнообразные дополнительные варианты исполнения СИ, развивающие конструктивные решения, описанные выше. 7). В ряде случаев может оказаться целесообразным расположить, по крайней мере, один дополнительный УД в МР или в УО (выполненном в виде отдельного блока) - см. выше пп. 1-3 и 5. Например, это может быть миниатюрный датчик температуры либо дозиметрический детектор, применяемый для контроля уровня внешнего гамма-фона в измерениях с радиометрическими или спектрометрическими БД и т.д. 8). Если СИ предназначено для измерений нескольких физических величин, то целесообразным может оказаться размещение в БД более одного УД. Например, в БД могут быть размещены УД температуры,влажности и альфа-частиц, что важно при проведении измерений радона и торона в воздухе жилых помещений. Либо в БД размещены УД взрывоопасных и токсичных газов, а также дозиметрический УД. Последнее комбинированное малогабаритное СИ весьма актуально для обеспечения контроля окружающей среды в случае аварий на транспорте и в промышленности. 9). УД, входящий в состав СИ, может быть предназначен для измерения различных физических и химических величин, что особенно важно для комбинированных СИ, применяемых в системах экологического санитарно-гигиенического контроля и таможенного контроля, либо при ликвидации разнообразных аварий на производстве и транспорте. В последнем случае существенное значение может иметь возможность одновременно с основным измерением определять, например, скорость и направление ветра, влажность и температуру, и т.п. 10). Информация, доставляемая СИ, может храниться в устройстве памяти КПК без клавиатуры, используемого в качестве регистратора, либо в дополнительном модуле памяти, выполненном в виде МР КПК. Данные могут быть переданы также в другой ПК, используемый для хранения и дальнейшей обработки результатов измерений. ПК может находиться как рядом с СИ, так и на значительном удалении. В последнем случае реализуется один из методов удаленного доступа, в т.ч. с помощью вычислительной сети, для чего в состав СИ вводится сетевой модем, либо КПК подключается к сетевому модему. В качестве модема может быть использован радиомодем. 59511). В задачах экологического контроля и контроля в аварийных и чрезвычайных ситуациях важна возможность подключения КПК без клавиатуры, входящего в СИ в качестве регистратора к приемнику спутниковой системы определения координат на местности. Такое включение СИ позволяет одновременно с измерениями проводить картирование исследуемой территории по уровню значений измеряемой величины. Указанная возможность важна при проведении мониторинга окружающей среды, а также при проведении измерений в целях геологоразведки изыскательских работ, радиационной и химической разведки. Подключение КПК, входящего в состав СИ в качестве регистратора, к телефонному каналу связи (в т.ч. радиотелефонному) открывает дополнительную возможность передачи цифровой информации в удаленный ПК. Если в качестве регистратора используется КПК без клавиатуры, входящий в состав смартфона, - КПК без клавиатуры, конструктивно совмещенный с радиотелефоном, - либо КПК без клавиатуры оснащен соответствующим модемом то, кроме цифровой информации, по телефонному каналу можно передавать также и обычную речевую информацию. Последняя функция существенна, например, в случае проведения работ на местности, в условиях чрезвычайных ситуаций, при проведении радиационной и химической разведки. Для передачи речевой информации может использоваться встроенный в КПК без клавиатуры штатный микрофон. 12). В целях удобства эксплуатации СИ, в состав которого входит несколько отдельных блоков (например,регистратор на основе КПК без клавиатуры, БД, включающий УД и УО, и радиотелефон с цифровым интерфейсом), блоки СИ могут крепиться на специальной стыковочной станции (подставке, английский термин- ). Стыковочная станция может являться как сугубо механическим устройством, обеспечивающим удобное крепление, фиксацию блоков СИ в специальных гнездах или посадочных местах, так и устройством, содержащим электрические соединения и схемы. Например, в стыковочной станции могут располагаться электрические разъемы и соединения, обеспечивающие связь между блоками, и/или автономные источники питания, сетевые адаптеры и т.д. Конструктивно стыковочная станция может быть выполнена в виде устройства, предназначенного для размещения на столе либо грунте, либо для крепления к панели автомобиля или летательного аппарата, а также для крепления на теле человека, например руке оператора. 13). СИ может использоваться вместе с источником регистрируемого излучения. Например, являться гамма- или бета- плотномером, либо дефектоскопом, в котором регистрируется излучение прошедшее или рассеянное на объекте измерений. Либо СИ является устройством лучевой, ультразвуковой диагностики машин и технических конструкций, а также органов человека и животных. В качестве излучателя могут применяться источники гамма-излучения, рентгеновского излучения, ультразвука, электромагнитного излучения(включая ультрафиолет, оптическое, инфракрасное и СВЧ-излучение). Ультрафиолетовое, оптическое, инфракрасное излучение может применяться, например, в СИ, измеряющих концентрацию различных веществ и соединений в воде и в воздухе. 14). В КПК без клавиатуры, используемом в качестве регистратора, может входить синтезатор речи, в том числе в виде МР или периферийного устройства. В этом случае, по крайней мере, часть информации может предоставляться оператору СИ в форме речевых сообщений. 15). В КПК без клавиатуры, используемый в качестве регистратора, может входить устройство распознавания речи, в том числе в виде МР или периферийного устройства. В этом случае, по крайней мере, одна команда на выполнение определенных операций, функций СИ и/или ввод данных могут выполняться посредством речевых сообщений оператора. 16). СИ может представлять систему, основанную на комбинации конструктивных решений, описанных выше. Например, в случае обмена данными между регистратором на базе КПК и блоками СИ посредством беспроводного интерфейса с применением УПД, УПД со стороны КПК может обмениваться данными как с одним или несколькими БД (см. выше п. 6), так одновременно и с несколькими УО, к которым подключены БД (см. выше п. 5). Подобная измерительная система может быть реализована гакже и с использованием только кабельных соединений. В состав УО по любому из вариантов полезной модели, может входить АЦП, измеряющий электрический сигнал с выхода УД. Например, АЦП может измерять амплитуду сигнала, либо величину электрического потенциала. В случае необходимости УО может оцифровывать форму сложного сигнала, либо измерять интервал времени между поступлением двух сигналов (например, при измерении характеристик ультразвука) и т.д. Применяемый АЦП может быть многовходовым, предназначенным для обработки сигналов, поступающих с нескольких УД, либо БД. Либо в составе УО может находиться несколько АЦП, в частности для измерения сигнала по нескольким критериям. УО может также включать устройство памяти для буферизации цифровых данных, доставляемых АЦП. Конструктивно АЦП может быть исполнено в виде узла УО, либо элемента МК, входящего в состав УО. В любой узел или блок, входящий в состав всех без исключения вариантов конструктивного исполнения полезной модели, может входить, по крайней мере, один МК, выполняющий хотя бы одну из функций управления, обработки, хранения, преобразования и/или передачи данных (сигналов), измерения сигналов(при наличии встроенного АЦП) в состав МК могут входить устройства памяти различного типа, таймеры,применяемые при выполнении измерений и при отсчете времени в спящем режиме функционирования, коммутаторы сигналов, стандартные интерфейсы и др. элементы. 11 595 Во всех вышеописанных вариантах конструктивного исполнения полезной модели возможно применение следующих решений В состав отдельных блоков СИ могут входить световые и/или звуковые устройства сигнализации и тревоги, оповещающие о превышении, по крайней мере, одной из измеряемых величин установленного порогового (контрольного) уровня. Звуковые сигналы тревоги или звуковые сигналы любого иного информационного значения, в том числе речевые, могут воспроизводиться встроенным в состав КПК без клавиатуры штатным динамиком либо динамиком, встроенным в МР или в какой-либо иной блок СИ. В состав СИ по любому из вариантов полезной модели могут входить в качестве специальных приспособлений различные устройства для отбора проб и пробоподготовки, а также устройства для крепления СИ,зарядные устройства, сменные фильтры, расходные реактивы, образцовые меры и т.д. Питание СИ и отдельных блоков, входящих в состав СИ по всем вариантам конструктивного исполнения полезной модели, может быть организовано различным образом. В КПК без клавиатуры источниками питания являются, обычно, элементы ААА, либо миниатюрные аккумуляторы. Малогабаритные и неэнергоемкие блоки СИ могут питаться от источника питания КПК, либо от собственных встроенных источников питания,либо от сетевого адаптера, подключенного к бортовой, либо бытовой сети. Возможны схемы передачи питания от одного блока, имеющего встроенный аккумулятор или элементы питания, или подключенному к сети,другому блоку СИ, в т.ч. и с изменением параметров, например напряжения, подаваемого питания. Возможна также организация питания от солнечных батарей и/или, по крайней мере, от одного специализированного блока автономного питания, входящего в состав СИ. Сведения, подтверждающие возможность осуществления полезной модели. КПК без клавиатуры - относительно новая, быстро развивающаяся ниша КПК. В силу отличия терминологии, используемой на русском и английском, следует уточнить, какие именно устройства подразумеваются здесь под КПК без клавиатуры. Характерным примером являются КПК на платформеСЕ. На ключевым признаком для таких КПК, как раз, и является наличие или отсутствие клавиатуры. Используются ключевые словаСЕ (клав) иСЕ б/к. К типуСЕ б/к на указанном сайте относятся такие КПК без клавиатуры, как 45 ,е и др., аналогичные широко распространенным КПК типа , выпускаемых компанией. Данные компьютеры относятся к КПК типа -(по-русски компьютеры размером с ладонь - наладонники). Отметим, что на сайтек родовым признакам(буквально - компьютеров, удерживаемых рукой) относится и наличие сенсорного экрана, и клавиатуры, как средства для преимущественного ввода данных (см. Приложение 7). Поэтому наличие сенсорного экрана не может являться основным признаком КПК форм-фактора - . -имеют обычно размер меньший, чем, и в них отсутствует физическая клавиатура для ввода данных 7. Данные в -вводятся с виртуальной клавиатуры, посредством короткого нажатия на изображение клавиши, отображаемой в случае необходимости ввода на сенсорном экране . Как следствие,для -и других типов карманных компьютеров без клавиатуры наиболее адекватным порусски является термин КПК без клавиатуры, который подчеркивает их основной конструкционный признак и отличие от. Следует подчеркнуть, что в английском к классу КПК без клавиатуры могут относится и устройства, называемые также ,,,и т.д. Многообразие английской терминологии определяется двумя факторами интересами конкурирующих производителей -и специализированным назначением КПК 8. В частности,к классу КПК без клавиатуры относятся и устройства, выполненные в форм-факторе, типа 200 9, которые также не имеют клавиатуры, снабжены сенсорным экраном, но могут иметь размер и вес несколько большие, чем - . К классу КПК без клавиатуры относятся также устройства типа смартфонов, в которых в едином изделии совмещены КПК без клавиатуры и радиотелефон. Кроме того, к КПК без клавиатуры относятся КПК снабженные устройством распознавания речи. Например,компании 10. Таким образом, под КПК без клавиатуры в настоящей полезной модели подразумеваются КПК, либо устройство карманного размера с КПК, в котором отсутствует клавиатура для ввода данных в КПК, а ввод данных в КПК осуществляется с помощью сенсорного экрана КПК, в т.ч. и в режиме Графити (англ. - ) и/или голосом (речью). Отметим также, что в случае необходимости клавиатура (обычная, раскладная, портативная) используется с такими КПК как одно из периферийных устройств. Типичные характеристики современных КПК без клавиатурыи 500 приведены ниже 11 Масса, г-137(114). Размер, мм - 1197911 (1147910). Объем ОЗУ, Мб-8 (8). Объем ПЗУ, Мб-4 (4). 12 595 Клавиатура - виртуальная (виртуальная). Разрешение экрана - 160160 (160160). Под термином виртуальная клавиатура подразумевается клавиатура, отображаемая на сенсорном экране. Отличительная особенность КПК без клавиатуры - наличие только нескольких физических кнопок, либо исключительное использование только виртуальных кнопок, что делает устройство простым в управлении. Все необходимые для решения конкретной инженерной задачи функциональные кнопки могут быть организованы программным способом на сенсорном экране. Причем они могут иметь требуемое графическое решение и соответствующую своему функциональному назначению надпись, что весьма удобно в специальных приложениях. Например, для множества измерительных задач достаточно иметь кнопки Старт, Стоп и Ввод. На виртуальных кнопках могут быть изображены символы радиоизотопов, параметры излучения которых требуется измерить, например -137. -131 контролируемых газов СО, СО 2 и т.д. Программирование КПК без клавиатуры осуществляется с помощью настольных ПК на языках высокого уровня. В частности, программирование КПК без клавиатуры фирмы , , осуществляется с помощью инструментальных средств программирования для КПК без клавиатуры с операционной системой,доступных для разработчиков прикладного программного обеспечения на сервере Дополнительные возможности предоставляются наличием в КПК без клавиатуры последних моделей(например,,-125 и др.) специального слота для расширения системы - позиция (9) на фиг. 2-5, 9. Слоты расширения имеют несколько десятков контактов, обеспечивающих, как правило, прямой доступ в память, управление, а также, в ряде моделей, стандартные интерфейсы передачи данных, например -232 и . В случае применения КПК без клавиатуры в качестве регистратора СИ слот расширения может быть использован для подключения УД, УО или БД. Таким образом, СИ ионизирующих излучений может быть конструктивно оптимизировано и сведено к одному или двум, отдельно расположенным, функциональным блокам. Наличия в КПК без клавиатуры последовательного порта - позиция (10) на фиг. 2, 6 и 10, предназначенного обычно для подключения КПК к настольному компьютеру, открывает дополнительные возможности в архитектуре СИ. УО (БД) или УПД могут быть снабжены стыковочным узлом - позиция (13) на фиг. 6 и 10,что позволяет быстро и чрезвычайно легко менять режим использования КПК без клавиатуры применяя его в составе СИ в качестве регистратора, либо, достав из стыковочного узла УО (БД) или УПД, подключить к настольному компьютеру, либо вложить в стыковочный узел другого блока СИ и т.п. Обычные разъемы такую гибкость и быстроту манипуляций обеспечить не могут. Общий вид последовательного порта, вариант конструктивного исполнению МР, вставляемому в слот расширения, и вид подставки , исполненного в качестве устройства для связи КПК с настольным ПК,представлены, например, на с. 20-22.1.1(80-0093-00. ). Важно подчеркнуть смысл термина стыковочный узел,используемого в описании настоящей полезной модели. В комплект КПК без клавиатуры входит, как правило, и крэдл (подставка), предназначенный исключительно для установки КПК без клавиатуры и его связи с ПК по последовательному интерфейсу (обычно, -232 или ). Термином стыковочный узел здесь обозначено устройство типа крэдл, предназначенное для установки КПК без клавиатуры и обмена данными(сигналами) с другим блоком СИ (УО или БД, или УПД). Отличие между стыковочным узлом и штатным крэдл КПК без клавиатуры, той либо иной модели, заключается в незначительных деталях механической и электрической конструкции данного узла. КПК без клавиатуры снабжены, обычно, встроенным устройством инфракрасного интерфейса, который может быть использован для беспроводного обмена данными с отдельно расположенными блоками СИ. Наличие на рынке малогабаритных и мало потребляющих микросхем радио передатчиков, работающих от низковольтных источников питания, позволяет оснастить СИ малогабаритными узлами, обеспечивающими обмен данными между отдельно расположенными блоками по радиоканалу. Для СИ, эксплуатируемых в условиях интенсивных электромагнитных помех, сигналы между отдельно расположенными блоками СИ могут передаваться по оптоволоконным линиям связи, либо ультразвуком. Для подключения регистратора на базе КПК без клавиатуры к ПК используется крэдл, входящий в комплект поставки КПК без клавиатуры. КПК без клавиатуры может быть подключено к интернет с помощью специализированных модулей расширения - см. 12, например, общий вид радиомодема 800, исполненного в виде , общий вид которого приведен в Приложении 11. Так же с помощью выпускаемых специализированных модулей КПК без клавиатуры может быть подключен к портативному приемнику глобальной (спутниковой) системы определения координат на местности. Пример лизации переносной портативной измерительной системы с ПК типаи ультразвуковым излучателем см. на компании , . В Приложении в качестве примера привечено описание портативного Детектора контрабанды, в котором используется встроенный радиоактивный источник дня облучения объекта измерений 13 (Приложение 12). Фирмой(см ) разработана система связи для водителей автомобилей, включающее КПК без клавиатуры, радиотелефон и устройство распознавания речи. Указанные блоки 13 595 крепятся на специальной стыковочной станции размещаемой на панели водителя 14 (Коньюктура рынка.11 от 19 марта 2001 и Приложение 13). Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
