Устройство для определения размеров стандартной оттискной ложки

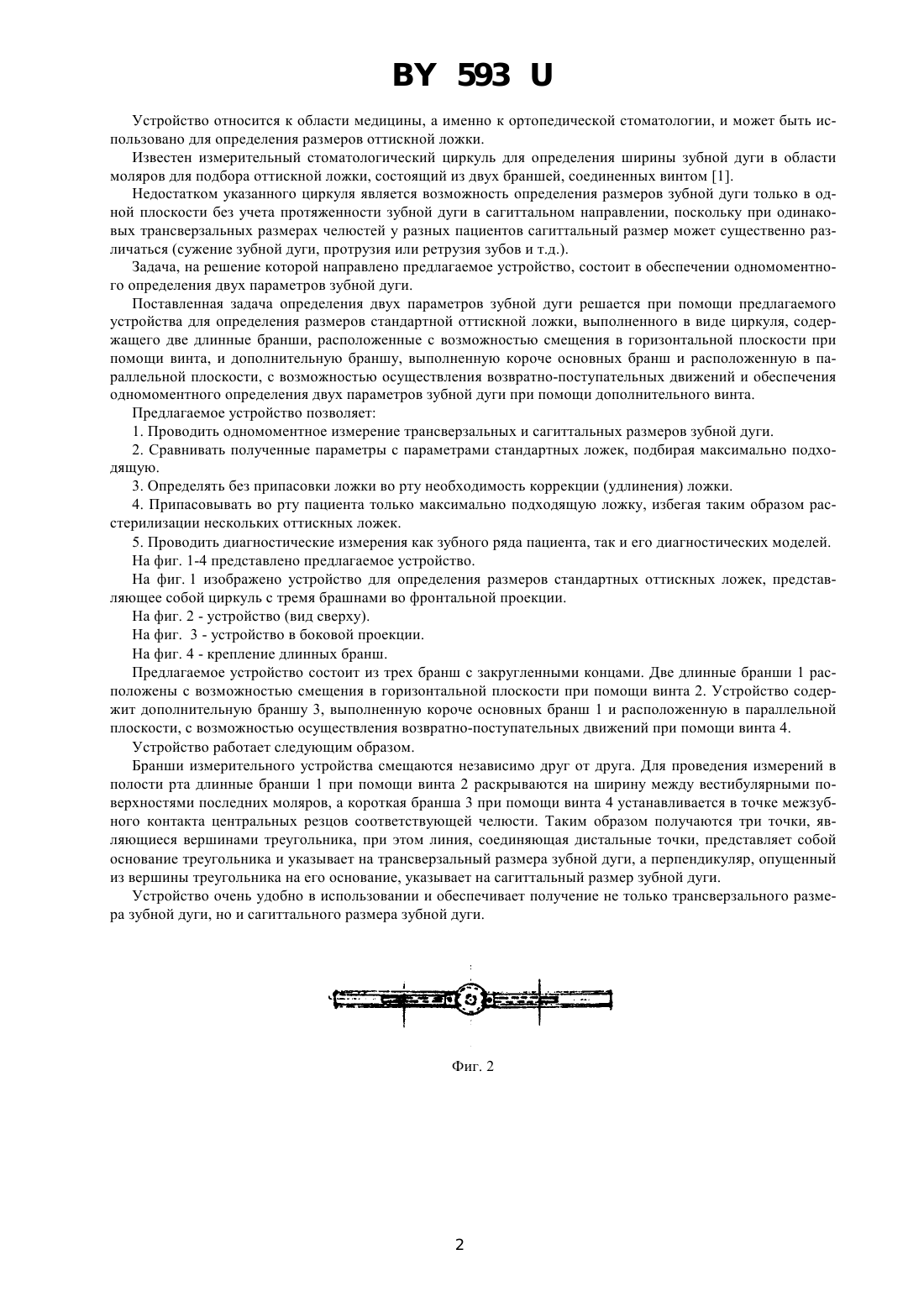

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАЗМЕРОВ СТАНДАРТНОЙ ОТТИСКНОЙ ЛОЖКИ(71) Заявитель Белорусский государственный медицинский университет(73) Патентообладатель Белорусский государственный медицинский университет(57) Устройство для определения размеров стандартной оттискной ложки, выполненное в виде циркуля, содержащее две длинные бранши, расположенные с возможностью смещения в горизонтальной плоскости при помощи винта, отличающееся тем, что оно содержит дополнительную браншу, выполненную короче основных бранш и расположенную в параллельной плоскости, с возможностью осуществления возвратнопоступательных движений и обеспечения одномоментного определения двух параметров зубной дуги при помощи дополнительного винта. 593 Устройство относится к области медицины, а именно к ортопедической стоматологии, и может быть использовано для определения размеров оттискной ложки. Известен измерительный стоматологический циркуль для определения ширины зубной дуги в области моляров для подбора оттискной ложки, состоящий из двух браншей, соединенных винтом 1. Недостатком указанного циркуля является возможность определения размеров зубной дуги только в одной плоскости без учета протяженности зубной дуги в сагиттальном направлении, поскольку при одинаковых трансверзальных размерах челюстей у разных пациентов сагиттальный размер может существенно различаться (сужение зубной дуги, протрузия или ретрузия зубов и т.д.). Задача, на решение которой направлено предлагаемое устройство, состоит в обеспечении одномоментного определения двух параметров зубной дуги. Поставленная задача определения двух параметров зубной дуги решается при помощи предлагаемого устройства для определения размеров стандартной оттискной ложки, выполненного в виде циркуля, содержащего две длинные бранши, расположенные с возможностью смещения в горизонтальной плоскости при помощи винта, и дополнительную браншу, выполненную короче основных бранш и расположенную в параллельной плоскости, с возможностью осуществления возвратно-поступательных движений и обеспечения одномоментного определения двух параметров зубной дуги при помощи дополнительного винта. Предлагаемое устройство позволяет 1. Проводить одномоментное измерение трансверзальных и сагиттальных размеров зубной дуги. 2. Сравнивать полученные параметры с параметрами стандартных ложек, подбирая максимально подходящую. 3. Определять без припасовки ложки во рту необходимость коррекции (удлинения) ложки. 4. Припасовывать во рту пациента только максимально подходящую ложку, избегая таким образом расстерилизации нескольких оттискных ложек. 5. Проводить диагностические измерения как зубного ряда пациента, так и его диагностических моделей. На фиг. 1-4 представлено предлагаемое устройство. На фиг. 1 изображено устройство для определения размеров стандартных оттискных ложек, представляющее собой циркуль с тремя брашнами во фронтальной проекции. На фиг. 2 - устройство (вид сверху). На фиг. 3 - устройство в боковой проекции. На фиг. 4 - крепление длинных бранш. Предлагаемое устройство состоит из трех бранш с закругленными концами. Две длинные бранши 1 расположены с возможностью смещения в горизонтальной плоскости при помощи винта 2. Устройство содержит дополнительную браншу 3, выполненную короче основных бранш 1 и расположенную в параллельной плоскости, с возможностью осуществления возвратно-поступательных движений при помощи винта 4. Устройство работает следующим образом. Бранши измерительного устройства смещаются независимо друг от друга. Для проведения измерений в полости рта длинные бранши 1 при помощи винта 2 раскрываются на ширину между вестибулярными поверхностями последних моляров, а короткая бранша 3 при помощи винта 4 устанавливается в точке межзубного контакта центральных резцов соответствующей челюсти. Таким образом получаются три точки, являющиеся вершинами треугольника, при этом линия, соединяющая дистальные точки, представляет собой основание треугольника и указывает на трансверзальный размера зубной дуги, а перпендикуляр, опущенный из вершины треугольника на его основание, указывает на сагиттальный размер зубной дуги. Устройство очень удобно в использовании и обеспечивает получение не только трансверзального размера зубной дуги, но и сагиттального размера зубной дуги. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
