Биоразлагаемые сополимеры, способ их получения

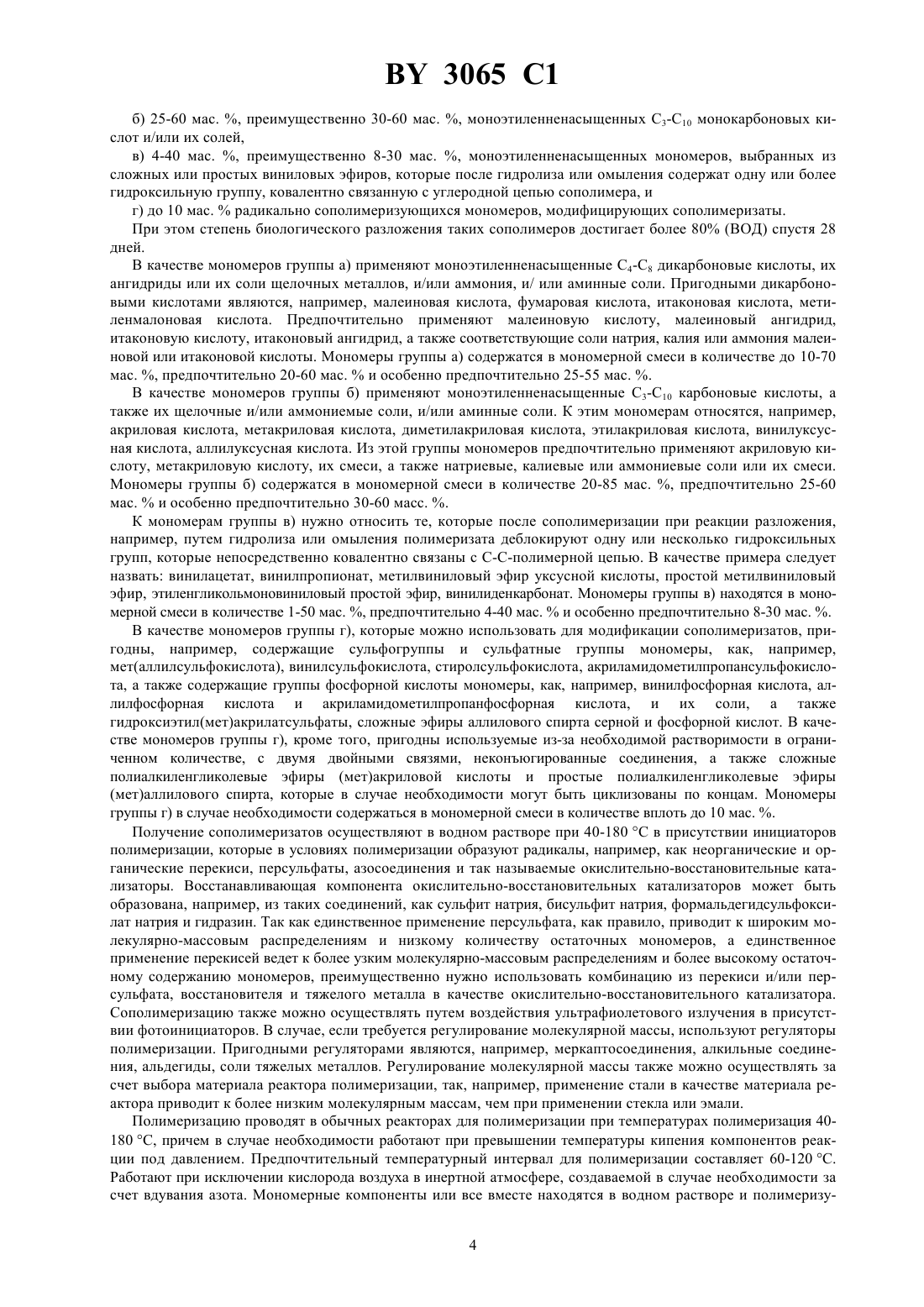

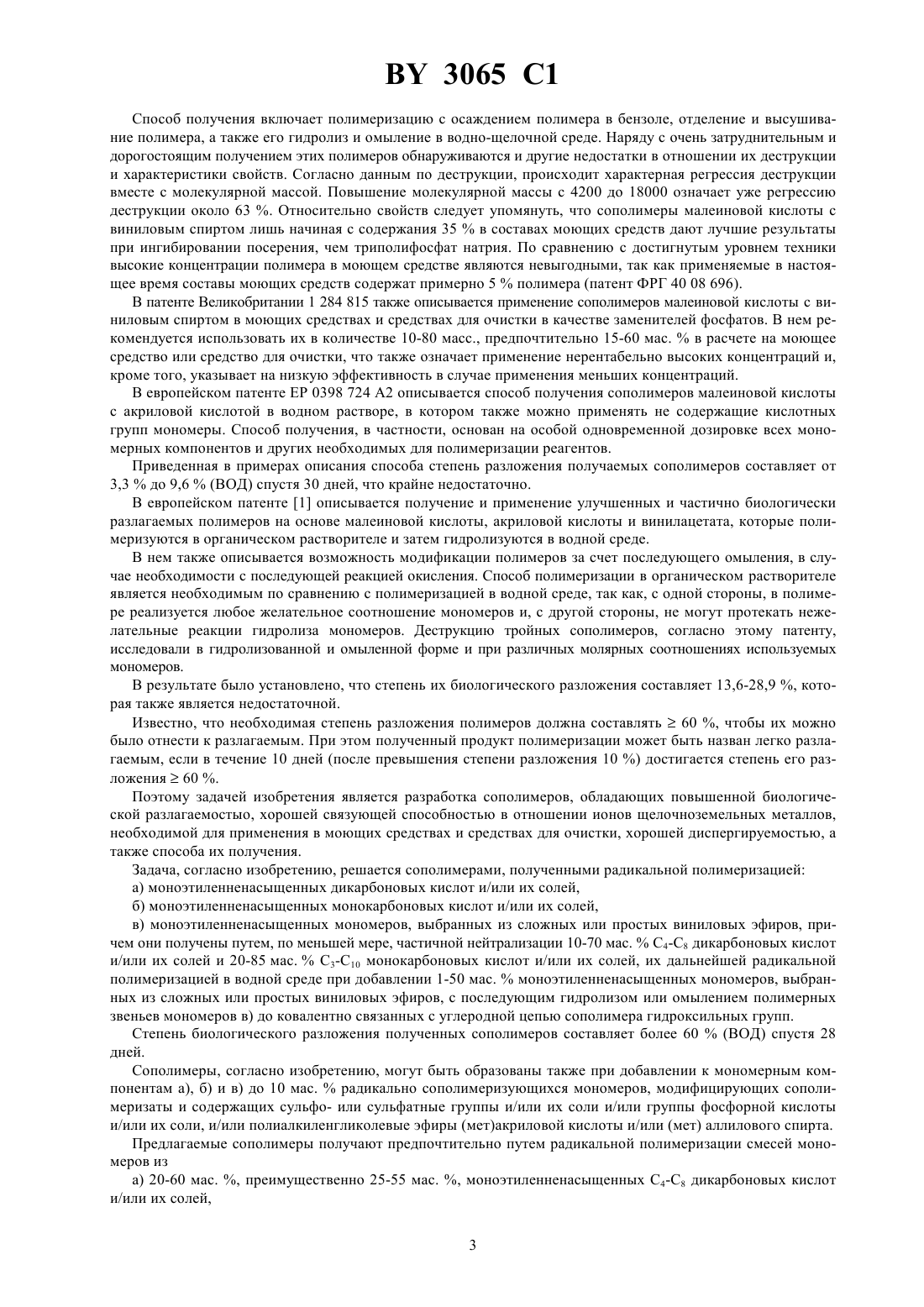

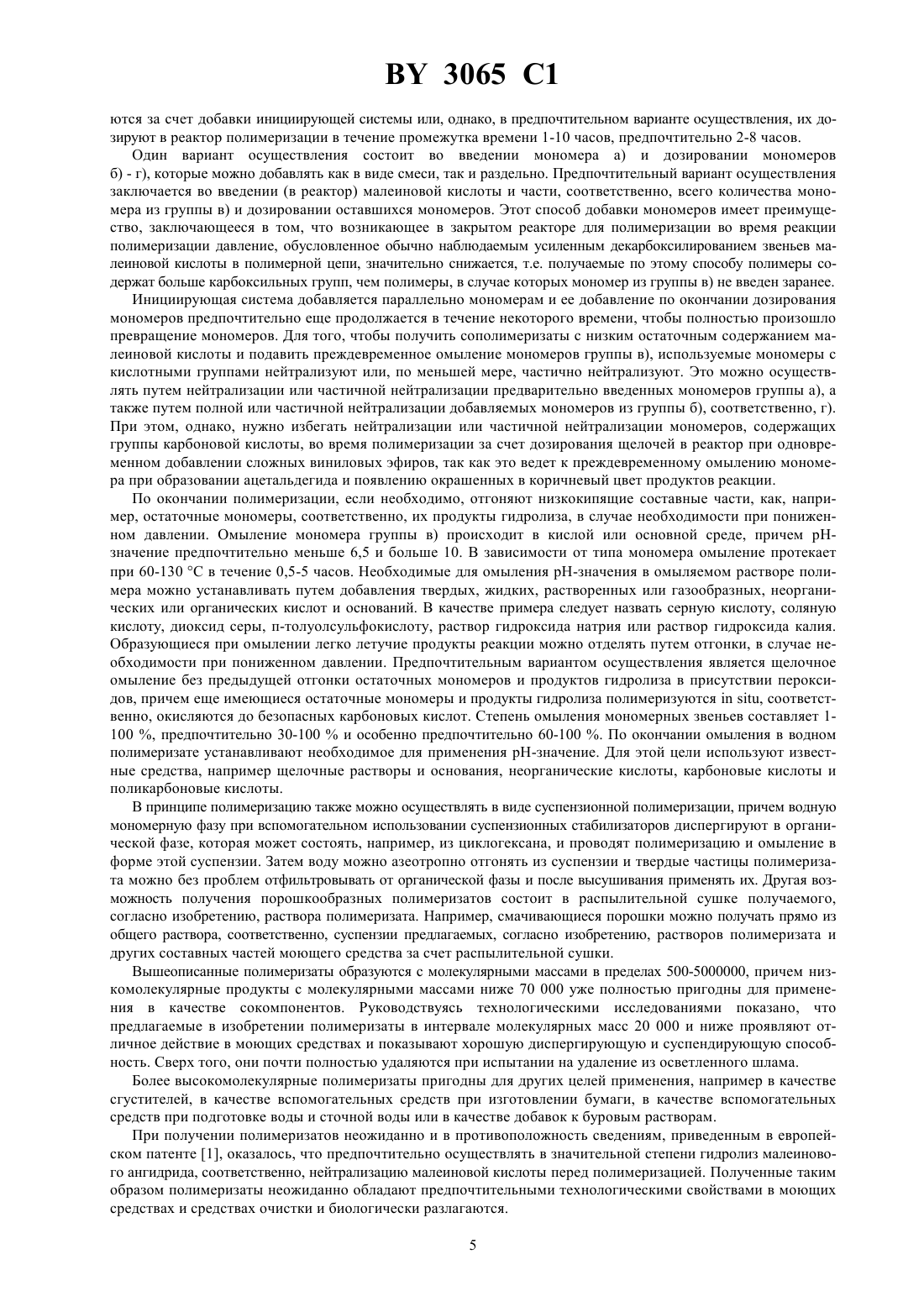

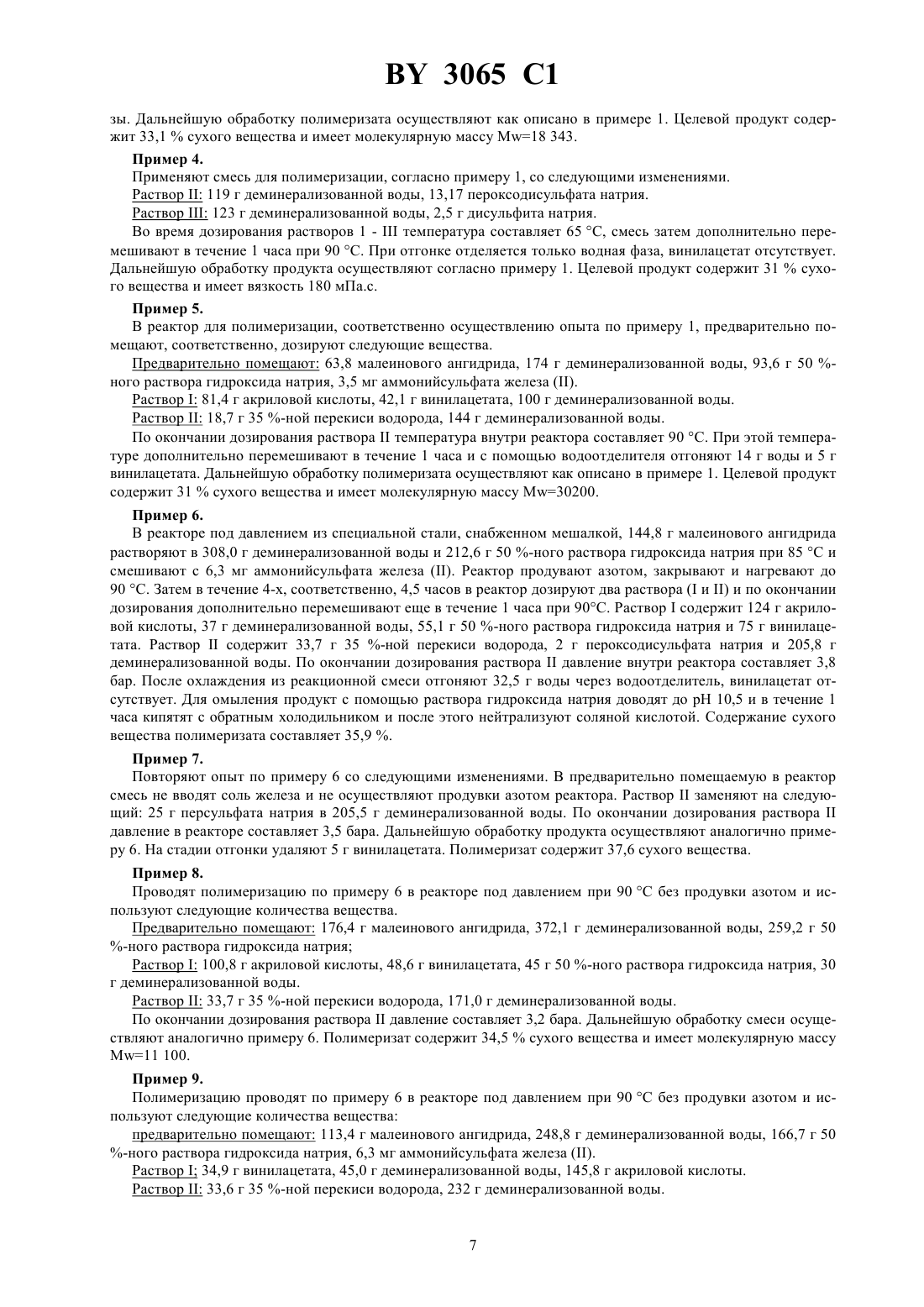

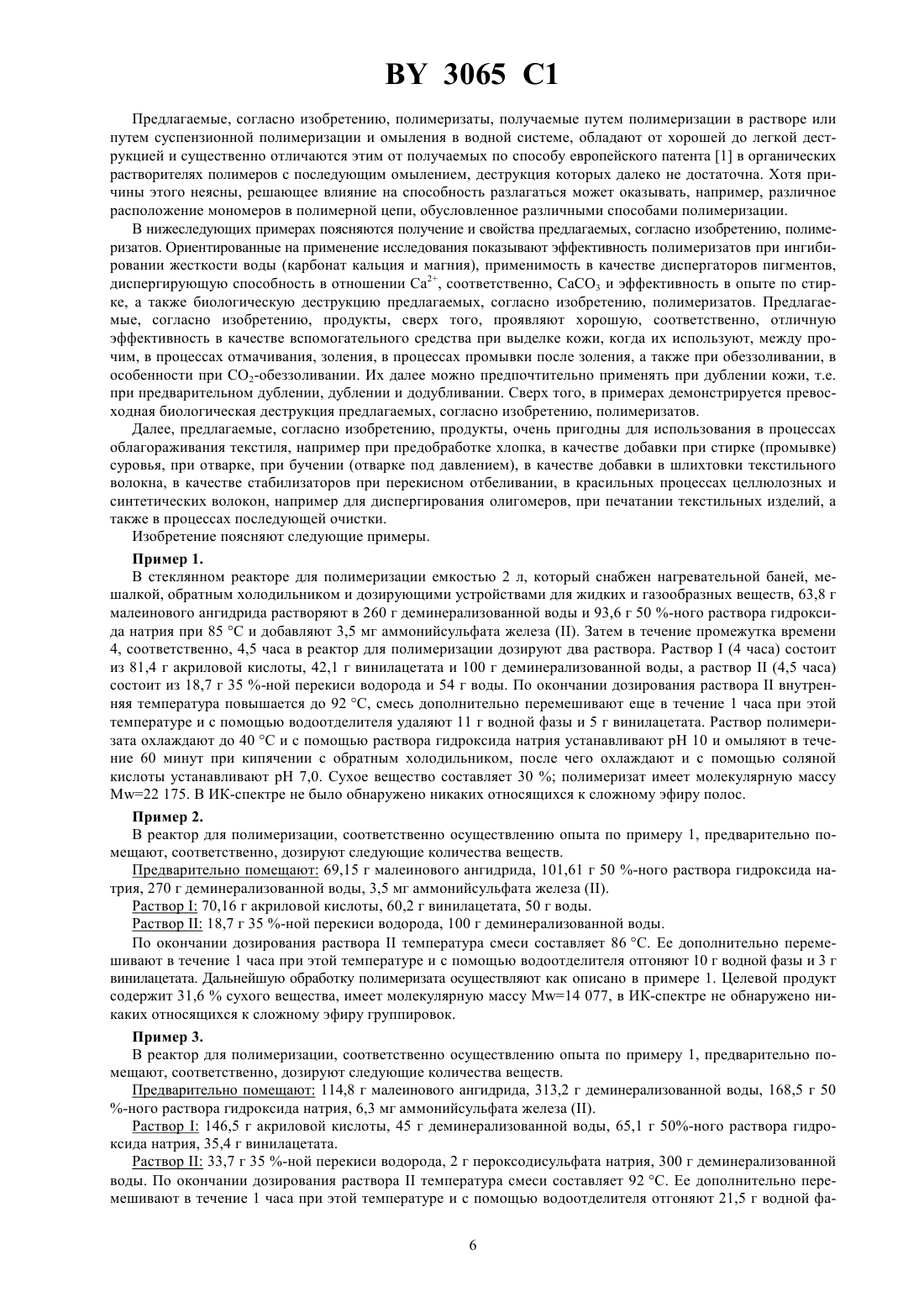

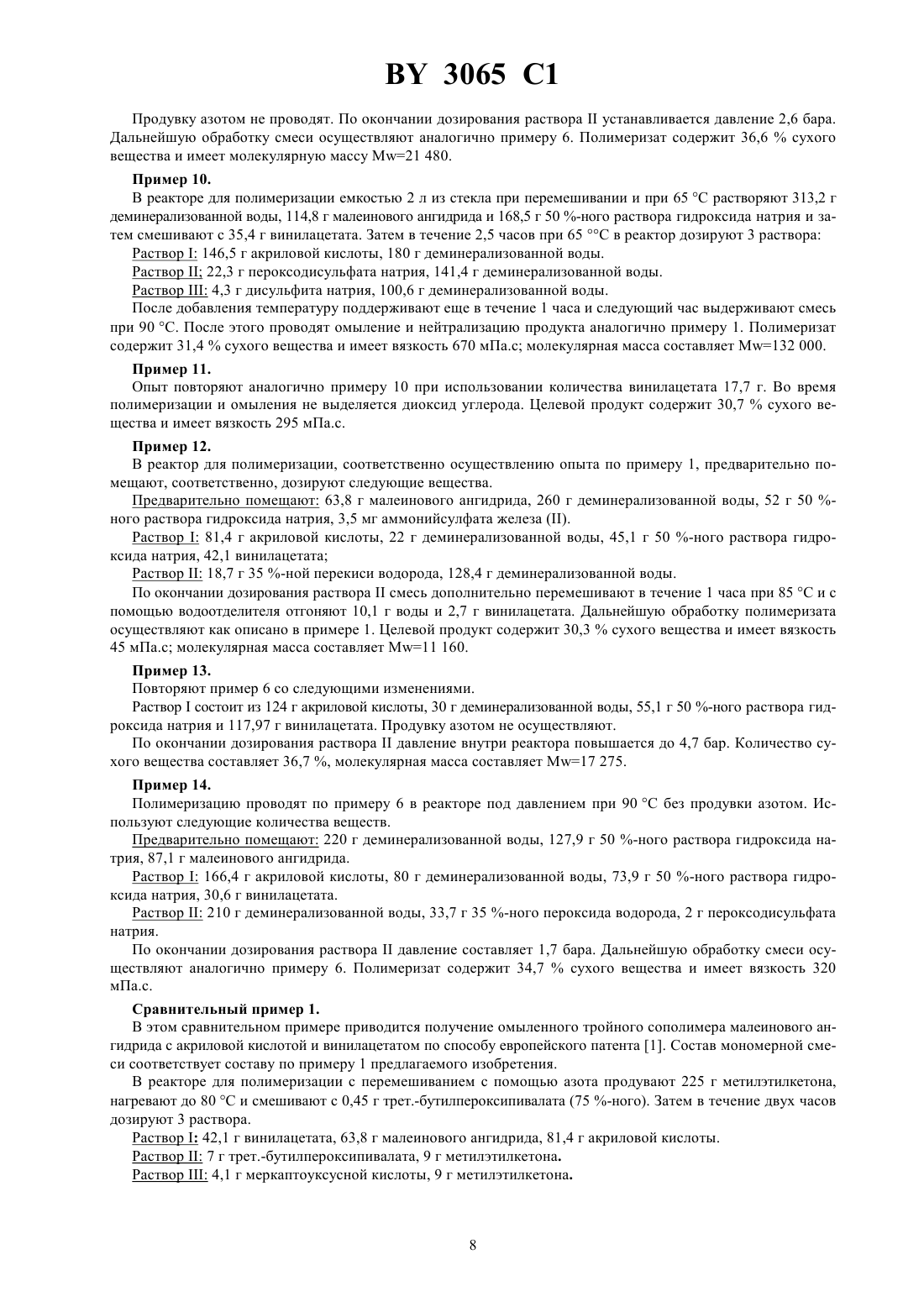

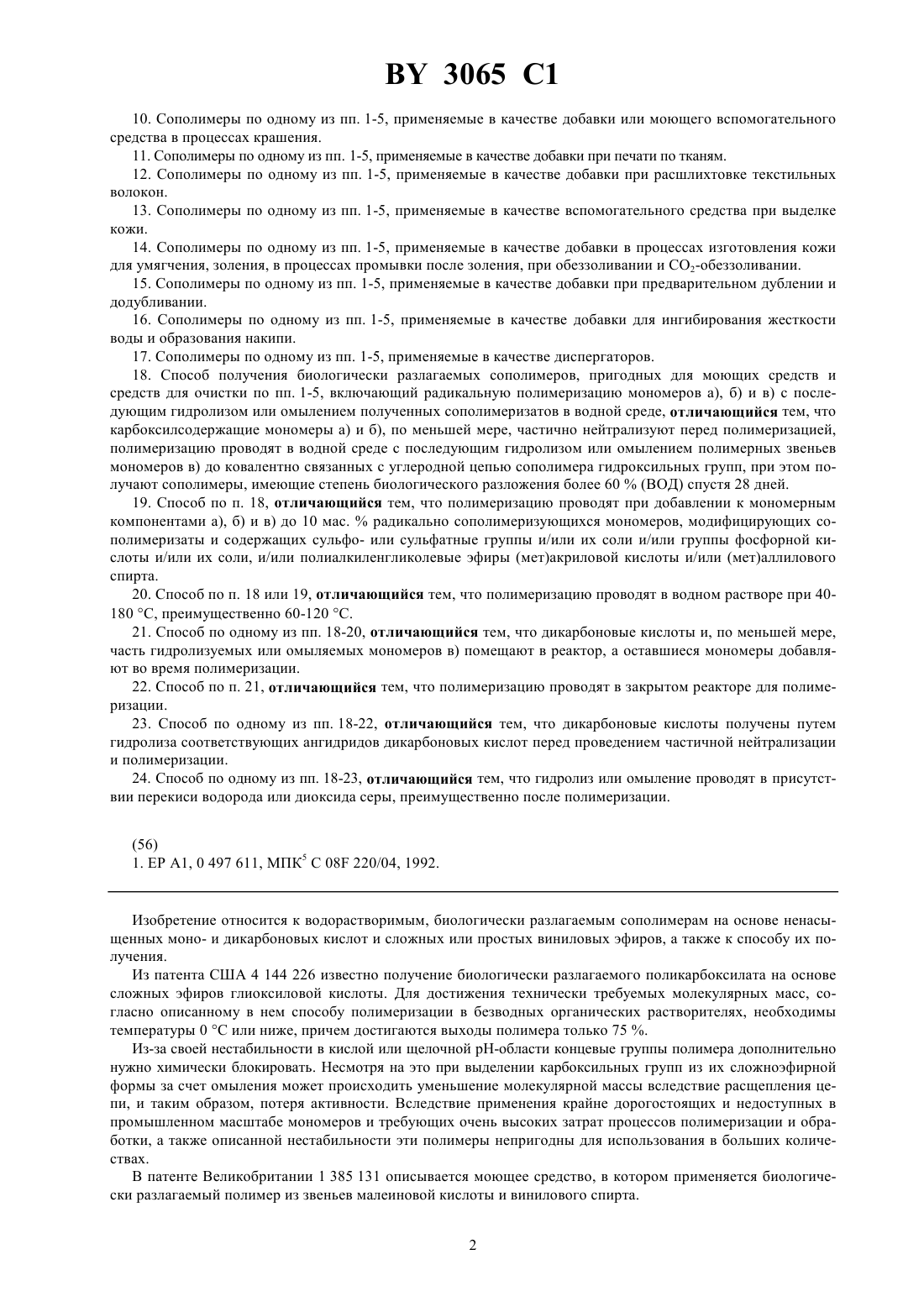

11 3/37 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Хемише Фабрик Штокхаузен ГмбХ(73) Патентообладатель Хемише Фабрик Штокхаузен ГмбХ(57) 1. Биологически разлагаемые сополимеры, пригодные для моющих средств и средств для очистки, полученные радикальной полимеризацией а) моноэтиленненасыщенных дикарбоновых кислот и/или их солей,б) моноэтиленненасыщенных монокарбоновых кислот и/или их солей и в) моноэтиленненасыщенных мономеров, выбранных из сложных или простых виниловых эфиров,с последующим гидролизом или омылением полученных сополимеризатов в водной среде, отличающиеся тем,что они получены путем, по меньшей мере, частичной нейтрализации 10-70 мас.С 4-С 8 дикарбоновых кислот и/или их солей и 20-85 мас.С 3-С 10 монокарбоновых кислот и/или их солей, их дальнейшей радикальной полимеризацией в водной среде при добавлении 1-50 мас.моноэтиленненасыщенных мономеров, выбранных из сложных или простых виниловых эфиров, с последующим гидролизом или омылением полимерных звеньев мономеров в) до ковалентно связанных с углеродной цепью сополимера гидроксильных групп, и при этом имеют степень биологического разложения более 60(ВОД) спустя 28 дней. 2. Сополимеры по п. 1, отличающиеся тем, что они образованы при добавлении к мономерным компонентами а), б) и в) до 10 мас.радикально сополимеризующихся мономеров, модифицирующих сополимеризаты и содержащих сульфо- или сульфатные группы и/или их соли и/или группы фосфорной кислоты и/или их соли, и/или полиалкиленгликолевые эфиры (мет)акриловой кислоты и/или (мет)аллилового спирта. 3. Сополимеры по п. 1 или 2, отличающиеся тем, что они образованы из а) 20-60 мас. , преимущественно 25-55 мас., моноэтиленненасыщенных С 4-С 8 дикарбоновых кислот и/или их солей,б) 25-60 мас. , преимущественно 30-60 мас., моноэтиленненасыщенных С 3-С 10 монокарбоновых кислот и/или их солей и в) 4-40 мас. , преимущественно 8-30 мас., моноэтиленненасыщенных мономеров, выбранных из сложных или простых виниловых эфиров, которые после гидролиза или омыления содержат одну или более гидроксильную группу, ковалентно связанную с углеродной цепью сополимера,г) до 10 мас.радикально сополимеризующихся мономеров, модифицирующих сополимеризаты. 4. Сополимеры по одному из пп. 1-3, отличающиеся тем, что в качестве мономерного компонента а) они содержат малеиновую, итаконовую или фумаровую кислоту и/или их соли, в качестве мономерного компонента б) - акриловую или метакриловую кислоту и/или их соли и в качестве мономерного компонента в) винилацетат, винилпропионат, этиленгликольмоновиниловый простой эфир и/или метилвиниловый эфир. 5. Сополимеры по одному из пп. 1-4, отличающиеся тем, что они имеют степень биологического разложения более 80(ВОД) спустя 28 дней. 6. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки или сокомпонента в моющих средствах. 7. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки в средствах для очистки. 8. Сополимеры по одному из пп. 1-5, применяемые в качестве средства для предварительной обработки хлопка, в особенности при кипячении, отварке под давлением и отбеливании. 9. Сополимеры по одному из пп. 1-5, применяемые в качестве стабилизаторов при перекисном отбеливании. 3065 1 10. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки или моющего вспомогательного средства в процессах крашения. 11. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки при печати по тканям. 12. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки при расшлихтовке текстильных волокон. 13. Сополимеры по одному из пп. 1-5, применяемые в качестве вспомогательного средства при выделке кожи. 14. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки в процессах изготовления кожи для умягчения, золения, в процессах промывки после золения, при обеззоливании и СО 2-обеззоливании. 15. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки при предварительном дублении и додубливании. 16. Сополимеры по одному из пп. 1-5, применяемые в качестве добавки для ингибирования жесткости воды и образования накипи. 17. Сополимеры по одному из пп. 1-5, применяемые в качестве диспергаторов. 18. Способ получения биологически разлагаемых сополимеров, пригодных для моющих средств и средств для очистки по пп. 1-5, включающий радикальную полимеризацию мономеров а), б) и в) с последующим гидролизом или омылением полученных сополимеризатов в водной среде, отличающийся тем, что карбоксилсодержащие мономеры а) и б), по меньшей мере, частично нейтрализуют перед полимеризацией,полимеризацию проводят в водной среде с последующим гидролизом или омылением полимерных звеньев мономеров в) до ковалентно связанных с углеродной цепью сополимера гидроксильных групп, при этом получают сополимеры, имеющие степень биологического разложения более 60(ВОД) спустя 28 дней. 19. Способ по п. 18, отличающийся тем, что полимеризацию проводят при добавлении к мономерным компонентами а), б) и в) до 10 мас.радикально сополимеризующихся мономеров, модифицирующих сополимеризаты и содержащих сульфо- или сульфатные группы и/или их соли и/или группы фосфорной кислоты и/или их соли, и/или полиалкиленгликолевые эфиры (мет)акриловой кислоты и/или (мет)аллилового спирта. 20. Способ по п. 18 или 19, отличающийся тем, что полимеризацию проводят в водном растворе при 40180 С, преимущественно 60-120 С. 21. Способ по одному из пп. 18-20, отличающийся тем, что дикарбоновые кислоты и, по меньшей мере,часть гидролизуемых или омыляемых мономеров в) помещают в реактор, а оставшиеся мономеры добавляют во время полимеризации. 22. Способ по п. 21, отличающийся тем, что полимеризацию проводят в закрытом реакторе для полимеризации. 23. Способ по одному из пп. 18-22, отличающийся тем, что дикарбоновые кислоты получены путем гидролиза соответствующих ангидридов дикарбоновых кислот перед проведением частичной нейтрализации и полимеризации. 24. Способ по одному из пп. 18-23, отличающийся тем, что гидролиз или омыление проводят в присутствии перекиси водорода или диоксида серы, преимущественно после полимеризации. Изобретение относится к водорастворимым, биологически разлагаемым сополимерам на основе ненасыщенных моно- и дикарбоновых кислот и сложных или простых виниловых эфиров, а также к способу их получения. Из патента США 4 144 226 известно получение биологически разлагаемого поликарбоксилата на основе сложных эфиров глиоксиловой кислоты. Для достижения технически требуемых молекулярных масс, согласно описанному в нем способу полимеризации в безводных органических растворителях, необходимы температуры 0 С или ниже, причем достигаются выходы полимера только 75 . Из-за своей нестабильности в кислой или щелочной рН-области концевые группы полимера дополнительно нужно химически блокировать. Несмотря на это при выделении карбоксильных групп из их сложноэфирной формы за счет омыления может происходить уменьшение молекулярной массы вследствие расщепления цепи, и таким образом, потеря активности. Вследствие применения крайне дорогостоящих и недоступных в промышленном масштабе мономеров и требующих очень высоких затрат процессов полимеризации и обработки, а также описанной нестабильности эти полимеры непригодны для использования в больших количествах. В патенте Великобритании 1 385 131 описывается моющее средство, в котором применяется биологически разлагаемый полимер из звеньев малеиновой кислоты и винилового спирта. 2 3065 1 Способ получения включает полимеризацию с осаждением полимера в бензоле, отделение и высушивание полимера, а также его гидролиз и омыление в водно-щелочной среде. Наряду с очень затруднительным и дорогостоящим получением этих полимеров обнаруживаются и другие недостатки в отношении их деструкции и характеристики свойств. Согласно данным по деструкции, происходит характерная регрессия деструкции вместе с молекулярной массой. Повышение молекулярной массы с 4200 до 18000 означает уже регрессию деструкции около 63 . Относительно свойств следует упомянуть, что сополимеры малеиновой кислоты с виниловым спиртом лишь начиная с содержания 35 в составах моющих средств дают лучшие результаты при ингибировании посерения, чем триполифосфат натрия. По сравнению с достигнутым уровнем техники высокие концентрации полимера в моющем средстве являются невыгодными, так как применяемые в настоящее время составы моющих средств содержат примерно 5 полимера (патент ФРГ 40 08 696). В патенте Великобритании 1 284 815 также описывается применение сополимеров малеиновой кислоты с виниловым спиртом в моющих средствах и средствах для очистки в качестве заменителей фосфатов. В нем рекомендуется использовать их в количестве 10-80 масс., предпочтительно 15-60 мас.в расчете на моющее средство или средство для очистки, что также означает применение нерентабельно высоких концентраций и,кроме того, указывает на низкую эффективность в случае применения меньших концентраций. В европейском патенте ЕР 0398 724 А 2 описывается способ получения сополимеров малеиновой кислоты с акриловой кислотой в водном растворе, в котором также можно применять не содержащие кислотных групп мономеры. Способ получения, в частности, основан на особой одновременной дозировке всех мономерных компонентов и других необходимых для полимеризации реагентов. Приведенная в примерах описания способа степень разложения получаемых сополимеров составляет от 3,3 до 9,6(ВОД) спустя 30 дней, что крайне недостаточно. В европейском патенте 1 описывается получение и применение улучшенных и частично биологически разлагаемых полимеров на основе малеиновой кислоты, акриловой кислоты и винилацетата, которые полимеризуются в органическом растворителе и затем гидролизуются в водной среде. В нем также описывается возможность модификации полимеров за счет последующего омыления, в случае необходимости с последующей реакцией окисления. Способ полимеризации в органическом растворителе является необходимым по сравнению с полимеризацией в водной среде, так как, с одной стороны, в полимере реализуется любое желательное соотношение мономеров и, с другой стороны, не могут протекать нежелательные реакции гидролиза мономеров. Деструкцию тройных сополимеров, согласно этому патенту,исследовали в гидролизованной и омыленной форме и при различных молярных соотношениях используемых мономеров. В результате было установлено, что степень их биологического разложения составляет 13,6-28,9 , которая также является недостаточной. Известно, что необходимая степень разложения полимеров должна составлять 60 , чтобы их можно было отнести к разлагаемым. При этом полученный продукт полимеризации может быть назван легко разлагаемым, если в течение 10 дней (после превышения степени разложения 10 ) достигается степень его разложения 60 . Поэтому задачей изобретения является разработка сополимеров, обладающих повышенной биологической разлагаемостыо, хорошей связующей способностью в отношении ионов щелочноземельных металлов,необходимой для применения в моющих средствах и средствах для очистки, хорошей диспергируемостью, а также способа их получения. Задача, согласно изобретению, решается сополимерами, полученными радикальной полимеризацией а) моноэтиленненасыщенных дикарбоновых кислот и/или их солей,б) моноэтиленненасыщенных монокарбоновых кислот и/или их солей,в) моноэтиленненасыщенных мономеров, выбранных из сложных или простых виниловых эфиров, причем они получены путем, по меньшей мере, частичной нейтрализации 10-70 мас.С 4-С 8 дикарбоновых кислот и/или их солей и 20-85 мас.С 3-С 10 монокарбоновых кислот и/или их солей, их дальнейшей радикальной полимеризацией в водной среде при добавлении 1-50 мас.моноэтиленненасыщенных мономеров, выбранных из сложных или простых виниловых эфиров, с последующим гидролизом или омылением полимерных звеньев мономеров в) до ковалентно связанных с углеродной цепью сополимера гидроксильных групп. Степень биологического разложения полученных сополимеров составляет более 60(ВОД) спустя 28 дней. Сополимеры, согласно изобретению, могут быть образованы также при добавлении к мономерным компонентам а), б) и в) до 10 мас.радикально сополимеризующихся мономеров, модифицирующих сополимеризаты и содержащих сульфо- или сульфатные группы и/или их соли и/или группы фосфорной кислоты и/или их соли, и/или полиалкиленгликолевые эфиры (мет)акриловой кислоты и/или (мет) аллилового спирта. Предлагаемые сополимеры получают предпочтительно путем радикальной полимеризации смесей мономеров из а) 20-60 мас. , преимущественно 25-55 мас. , моноэтиленненасыщенных С 4-С 8 дикарбоновых кислот и/или их солей,3 3065 1 б) 25-60 мас. , преимущественно 30-60 мас. , моноэтиленненасыщенных 3-10 монокарбоновых кислот и/или их солей,в) 4-40 мас. , преимущественно 8-30 мас. , моноэтиленненасыщенных мономеров, выбранных из сложных или простых виниловых эфиров, которые после гидролиза или омыления содержат одну или более гидроксильную группу, ковалентно связанную с углеродной цепью сополимера, и г) до 10 мас.радикально сополимеризующихся мономеров, модифицирующих сополимеризаты. При этом степень биологического разложения таких сополимеров достигает более 80 (ВОД) спустя 28 дней. В качестве мономеров группы а) применяют моноэтиленненасыщенные С 4-С 8 дикарбоновые кислоты, их ангидриды или их соли щелочных металлов, и/или аммония, и/ или аминные соли. Пригодными дикарбоновыми кислотами являются, например, малеиновая кислота, фумаровая кислота, итаконовая кислота, метиленмалоновая кислота. Предпочтительно применяют малеиновую кислоту, малеиновый ангидрид,итаконовую кислоту, итаконовый ангидрид, а также соответствующие соли натрия, калия или аммония малеиновой или итаконовой кислоты. Мономеры группы а) содержатся в мономерной смеси в количестве до 10-70 мас. , предпочтительно 20-60 мас.и особенно предпочтительно 25-55 мас. . В качестве мономеров группы б) применяют моноэтиленненасыщенные С 3-С 10 карбоновые кислоты, а также их щелочные и/или аммониемые соли, и/или аминные соли. К этим мономерам относятся, например,акриловая кислота, метакриловая кислота, диметилакриловая кислота, этилакриловая кислота, винилуксусная кислота, аллилуксусная кислота. Из этой группы мономеров предпочтительно применяют акриловую кислоту, метакриловую кислоту, их смеси, а также натриевые, калиевые или аммониевые соли или их смеси. Мономеры группы б) содержатся в мономерной смеси в количестве 20-85 мас. , предпочтительно 25-60 мас.и особенно предпочтительно 30-60 масс. . К мономерам группы в) нужно относить те, которые после сополимеризации при реакции разложения,например, путем гидролиза или омыления полимеризата деблокируют одну или несколько гидроксильных групп, которые непосредственно ковалентно связаны с С-С-полимерной цепью. В качестве примера следует назвать винилацетат, винилпропионат, метилвиниловый эфир уксусной кислоты, простой метилвиниловый эфир, этиленгликольмоновиниловый простой эфир, винилиденкарбонат. Мономеры группы в) находятся в мономерной смеси в количестве 1-50 мас. , предпочтительно 4-40 мас.и особенно предпочтительно 8-30 мас. . В качестве мономеров группы г), которые можно использовать для модификации сополимеризатов, пригодны, например, содержащие сульфогруппы и сульфатные группы мономеры, как, например,мет(аллилсульфокислота), винилсульфокислота, стиролсульфокислота, акриламидометилпропансульфокислота, а также содержащие группы фосфорной кислоты мономеры, как, например, винилфосфорная кислота, аллилфосфорная кислота и акриламидометилпропанфосфорная кислота, и их соли, а также гидроксиэтил(мет)акрилатсульфаты, сложные эфиры аллилового спирта серной и фосфорной кислот. В качестве мономеров группы г), кроме того, пригодны используемые из-за необходимой растворимости в ограниченном количестве, с двумя двойными связями, неконъюгированные соединения, а также сложные полиалкиленгликолевые эфиры (мет)акриловой кислоты и простые полиалкиленгликолевые эфиры(мет)аллилового спирта, которые в случае необходимости могут быть циклизованы по концам. Мономеры группы г) в случае необходимости содержаться в мономерной смеси в количестве вплоть до 10 мас. . Получение сополимеризатов осуществляют в водном растворе при 40-180 С в присутствии инициаторов полимеризации, которые в условиях полимеризации образуют радикалы, например, как неорганические и органические перекиси, персульфаты, азосоединения и так называемые окислительно-восстановительные катализаторы. Восстанавливающая компонента окислительно-восстановительных катализаторов может быть образована, например, из таких соединений, как сульфит натрия, бисульфит натрия, формальдегидсульфоксилат натрия и гидразин. Так как единственное применение персульфата, как правило, приводит к широким молекулярно-массовым распределениям и низкому количеству остаточных мономеров, а единственное применение перекисей ведет к более узким молекулярно-массовым распределениям и более высокому остаточному содержанию мономеров, преимущественно нужно использовать комбинацию из перекиси и/или персульфата, восстановителя и тяжелого металла в качестве окислительно-восстановительного катализатора. Сополимеризацию также можно осуществлять путем воздействия ультрафиолетового излучения в присутствии фотоинициаторов. В случае, если требуется регулирование молекулярной массы, используют регуляторы полимеризации. Пригодными регуляторами являются, например, меркаптосоединения, алкильные соединения, альдегиды, соли тяжелых металлов. Регулирование молекулярной массы также можно осуществлять за счет выбора материала реактора полимеризации, так, например, применение стали в качестве материала реактора приводит к более низким молекулярным массам, чем при применении стекла или эмали. Полимеризацию проводят в обычных реакторах для полимеризации при температурах полимеризация 40180 С, причем в случае необходимости работают при превышении температуры кипения компонентов реакции под давлением. Предпочтительный температурный интервал для полимеризации составляет 60-120 С. Работают при исключении кислорода воздуха в инертной атмосфере, создаваемой в случае необходимости за счет вдувания азота. Мономерные компоненты или все вместе находятся в водном растворе и полимеризу 4 3065 1 ются за счет добавки инициирующей системы или, однако, в предпочтительном варианте осуществления, их дозируют в реактор полимеризации в течение промежутка времени 1-10 часов, предпочтительно 2-8 часов. Один вариант осуществления состоит во введении мономера а) и дозировании мономеров б) - г), которые можно добавлять как в виде смеси, так и раздельно. Предпочтительный вариант осуществления заключается во введении (в реактор) малеиновой кислоты и части, соответственно, всего количества мономера из группы в) и дозировании оставшихся мономеров. Этот способ добавки мономеров имеет преимущество, заключающееся в том, что возникающее в закрытом реакторе для полимеризации во время реакции полимеризации давление, обусловленное обычно наблюдаемым усиленным декарбоксилированием звеньев малеиновой кислоты в полимерной цепи, значительно снижается, т.е. получаемые по этому способу полимеры содержат больше карбоксильных групп, чем полимеры, в случае которых мономер из группы в) не введен заранее. Инициирующая система добавляется параллельно мономерам и ее добавление по окончании дозирования мономеров предпочтительно еще продолжается в течение некоторого времени, чтобы полностью произошло превращение мономеров. Для того, чтобы получить сополимеризаты с низким остаточным содержанием малеиновой кислоты и подавить преждевременное омыление мономеров группы в), используемые мономеры с кислотными группами нейтрализуют или, по меньшей мере, частично нейтрализуют. Это можно осуществлять путем нейтрализации или частичной нейтрализации предварительно введенных мономеров группы а), а также путем полной или частичной нейтрализации добавляемых мономеров из группы б), соответственно, г). При этом, однако, нужно избегать нейтрализации или частичной нейтрализации мономеров, содержащих группы карбоновой кислоты, во время полимеризации за счет дозирования щелочей в реактор при одновременном добавлении сложных виниловых эфиров, так как это ведет к преждевременному омылению мономера при образовании ацетальдегида и появлению окрашенных в коричневый цвет продуктов реакции. По окончании полимеризации, если необходимо, отгоняют низкокипящие составные части, как, например, остаточные мономеры, соответственно, их продукты гидролиза, в случае необходимости при пониженном давлении. Омыление мономера группы в) происходит в кислой или основной среде, причем рНзначение предпочтительно меньше 6,5 и больше 10. В зависимости от типа мономера омыление протекает при 60-130 С в течение 0,5-5 часов. Необходимые для омыления рН-значения в омыляемом растворе полимера можно устанавливать путем добавления твердых, жидких, растворенных или газообразных, неорганических или органических кислот и оснований. В качестве примера следует назвать серную кислоту, соляную кислоту, диоксид серы, п-толуолсульфокислоту, раствор гидроксида натрия или раствор гидроксида калия. Образующиеся при омылении легко летучие продукты реакции можно отделять путем отгонки, в случае необходимости при пониженном давлении. Предпочтительным вариантом осуществления является щелочное омыление без предыдущей отгонки остаточных мономеров и продуктов гидролиза в присутствии пероксидов, причем еще имеющиеся остаточные мономеры и продукты гидролиза полимеризуются, соответственно, окисляются до безопасных карбоновых кислот. Степень омыления мономерных звеньев составляет 1100 , предпочтительно 30-100 и особенно предпочтительно 60-100 . По окончании омыления в водном полимеризате устанавливают необходимое для применения рН-значение. Для этой цели используют известные средства, например щелочные растворы и основания, неорганические кислоты, карбоновые кислоты и поликарбоновые кислоты. В принципе полимеризацию также можно осуществлять в виде суспензионной полимеризации, причем водную мономерную фазу при вспомогательном использовании суспензионных стабилизаторов диспергируют в органической фазе, которая может состоять, например, из циклогексана, и проводят полимеризацию и омыление в форме этой суспензии. Затем воду можно азеотропно отгонять из суспензии и твердые частицы полимеризата можно без проблем отфильтровывать от органической фазы и после высушивания применять их. Другая возможность получения порошкообразных полимеризатов состоит в распылительной сушке получаемого,согласно изобретению, раствора полимеризата. Например, смачивающиеся порошки можно получать прямо из общего раствора, соответственно, суспензии предлагаемых, согласно изобретению, растворов полимеризата и других составных частей моющего средства за счет распылительной сушки. Вышеописанные полимеризаты образуются с молекулярными массами в пределах 500-5000000, причем низкомолекулярные продукты с молекулярными массами ниже 70 000 уже полностью пригодны для применения в качестве сокомпонентов. Руководствуясь технологическими исследованиями показано, что предлагаемые в изобретении полимеризаты в интервале молекулярных масс 20 000 и ниже проявляют отличное действие в моющих средствах и показывают хорошую диспергирующую и суспендирующую способность. Сверх того, они почти полностью удаляются при испытании на удаление из осветленного шлама. Более высокомолекулярные полимеризаты пригодны для других целей применения, например в качестве сгустителей, в качестве вспомогательных средств при изготовлении бумаги, в качестве вспомогательных средств при подготовке воды и сточной воды или в качестве добавок к буровым растворам. При получении полимеризатов неожиданно и в противоположность сведениям, приведенным в европейском патенте 1, оказалось, что предпочтительно осуществлять в значительной степени гидролиз малеинового ангидрида, соответственно, нейтрализацию малеиновой кислоты перед полимеризацией. Полученные таким образом полимеризаты неожиданно обладают предпочтительными технологическими свойствами в моющих средствах и средствах очистки и биологически разлагаются. 5 3065 1 Предлагаемые, согласно изобретению, полимеризаты, получаемые путем полимеризации в растворе или путем суспензионной полимеризации и омыления в водной системе, обладают от хорошей до легкой деструкцией и существенно отличаются этим от получаемых по способу европейского патента 1 в органических растворителях полимеров с последующим омылением, деструкция которых далеко не достаточна. Хотя причины этого неясны, решающее влияние на способность разлагаться может оказывать, например, различное расположение мономеров в полимерной цепи, обусловленное различными способами полимеризации. В нижеследующих примерах поясняются получение и свойства предлагаемых, согласно изобретению, полимеризатов. Ориентированные на применение исследования показывают эффективность полимеризатов при ингибировании жесткости воды (карбонат кальция и магния), применимость в качестве диспергаторов пигментов,диспергирующую способность в отношении Са 2, соответственно, СаСО 3 и эффективность в опыте по стирке, а также биологическую деструкцию предлагаемых, согласно изобретению, полимеризатов. Предлагаемые, согласно изобретению, продукты, сверх того, проявляют хорошую, соответственно, отличную эффективность в качестве вспомогательного средства при выделке кожи, когда их используют, между прочим, в процессах отмачивания, золения, в процессах промывки после золения, а также при обеззоливании, в особенности при СО 2-обеззоливании. Их далее можно предпочтительно применять при дублении кожи, т.е. при предварительном дублении, дублении и додубливании. Сверх того, в примерах демонстрируется превосходная биологическая деструкция предлагаемых, согласно изобретению, полимеризатов. Далее, предлагаемые, согласно изобретению, продукты, очень пригодны для использования в процессах облагораживания текстиля, например при предобработке хлопка, в качестве добавки при стирке (промывке) суровья, при отварке, при бучении (отварке под давлением), в качестве добавки в шлихтовки текстильного волокна, в качестве стабилизаторов при перекисном отбеливании, в красильных процессах целлюлозных и синтетических волокон, например для диспергирования олигомеров, при печатании текстильных изделий, а также в процессах последующей очистки. Изобретение поясняют следующие примеры. Пример 1. В стеклянном реакторе для полимеризации емкостью 2 л, который снабжен нагревательной баней, мешалкой, обратным холодильником и дозирующими устройствами для жидких и газообразных веществ, 63,8 г малеинового ангидрида растворяют в 260 г деминерализованной воды и 93,6 г 50 -ного раствора гидроксида натрия при 85 С и добавляют 3,5 мг аммонийсульфата железа . Затем в течение промежутка времени 4, соответственно, 4,5 часа в реактор для полимеризации дозируют два раствора. Раствор(4 часа) состоит из 81,4 г акриловой кислоты, 42,1 г винилацетата и 100 г деминерализованной воды, а раствор(4,5 часа) состоит из 18,7 г 35 -ной перекиси водорода и 54 г воды. По окончании дозирования растворавнутренняя температура повышается до 92 С, смесь дополнительно перемешивают еще в течение 1 часа при этой температуре и с помощью водоотделителя удаляют 11 г водной фазы и 5 г винилацетата. Раствор полимеризата охлаждают до 40 С и с помощью раствора гидроксида натрия устанавливают рН 10 и омыляют в течение 60 минут при кипячении с обратным холодильником, после чего охлаждают и с помощью соляной кислоты устанавливают рН 7,0. Сухое вещество составляет 30 полимеризат имеет молекулярную массу 22 175. В ИК-спектре не было обнаружено никаких относящихся к сложному эфиру полос. Пример 2. В реактор для полимеризации, соответственно осуществлению опыта по примеру 1, предварительно помещают, соответственно, дозируют следующие количества веществ. Предварительно помещают 69,15 г малеинового ангидрида, 101,61 г 50 -ного раствора гидроксида натрия, 270 г деминерализованной воды, 3,5 мг аммонийсульфата железа . Раствор 70,16 г акриловой кислоты, 60,2 г винилацетата, 50 г воды. Раствор 18,7 г 35 -ной перекиси водорода, 100 г деминерализованной воды. По окончании дозирования растворатемпература смеси составляет 86 С. Ее дополнительно перемешивают в течение 1 часа при этой температуре и с помощью водоотделителя отгоняют 10 г водной фазы и 3 г винилацетата. Дальнейшую обработку полимеризата осуществляют как описано в примере 1. Целевой продукт содержит 31,6 сухого вещества, имеет молекулярную массу 14 077, в ИК-спектре не обнаружено никаких относящихся к сложному эфиру группировок. Пример 3. В реактор для полимеризации, соответственно осуществлению опыта по примеру 1, предварительно помещают, соответственно, дозируют следующие количества веществ. Предварительно помещают 114,8 г малеинового ангидрида, 313,2 г деминерализованной воды, 168,5 г 50-ного раствора гидроксида натрия, 6,3 мг аммонийсульфата железа . Раствор 146,5 г акриловой кислоты, 45 г деминерализованной воды, 65,1 г 50-ного раствора гидроксида натрия, 35,4 г винилацетата. Раствор 33,7 г 35 -ной перекиси водорода, 2 г пероксодисульфата натрия, 300 г деминерализованной воды. По окончании дозирования растворатемпература смеси составляет 92 С. Ее дополнительно перемешивают в течение 1 часа при этой температуре и с помощью водоотделителя отгоняют 21,5 г водной фа 6 3065 1 зы. Дальнейшую обработку полимеризата осуществляют как описано в примере 1. Целевой продукт содержит 33,1 сухого вещества и имеет молекулярную массу 18 343. Пример 4. Применяют смесь для полимеризации, согласно примеру 1, со следующими изменениями. Раствор 119 г деминерализованной воды, 13,17 пероксодисульфата натрия. Раствор 123 г деминерализованной воды, 2,5 г дисульфита натрия. Во время дозирования растворов 1 -температура составляет 65 С, смесь затем дополнительно перемешивают в течение 1 часа при 90 С. При отгонке отделяется только водная фаза, винилацетат отсутствует. Дальнейшую обработку продукта осуществляют согласно примеру 1. Целевой продукт содержит 31 сухого вещества и имеет вязкость 180 мПа.с. Пример 5. В реактор для полимеризации, соответственно осуществлению опыта по примеру 1, предварительно помещают, соответственно, дозируют следующие вещества. Предварительно помещают 63,8 малеинового ангидрида, 174 г деминерализованной воды, 93,6 г 50 ного раствора гидроксида натрия, 3,5 мг аммонийсульфата железа . Раствор 81,4 г акриловой кислоты, 42,1 г винилацетата, 100 г деминерализованной воды. Раствор 18,7 г 35 -ной перекиси водорода, 144 г деминерализованной воды. По окончании дозирования растворатемпература внутри реактора составляет 90 С. При этой температуре дополнительно перемешивают в течение 1 часа и с помощью водоотделителя отгоняют 14 г воды и 5 г винилацетата. Дальнейшую обработку полимеризата осуществляют как описано в примере 1. Целевой продукт содержит 31 сухого вещества и имеет молекулярную массу 30200. Пример 6. В реакторе под давлением из специальной стали, снабженном мешалкой, 144,8 г малеинового ангидрида растворяют в 308,0 г деминерализованной воды и 212,6 г 50 -ного раствора гидроксида натрия при 85 С и смешивают с 6,3 мг аммонийсульфата железа . Реактор продувают азотом, закрывают и нагревают до 90 С. Затем в течение 4-х, соответственно, 4,5 часов в реактор дозируют два раствора ( и ) и по окончании дозирования дополнительно перемешивают еще в течение 1 часа при 90 С. Растворсодержит 124 г акриловой кислоты, 37 г деминерализованной воды, 55,1 г 50 -ного раствора гидроксида натрия и 75 г винилацетата. Растворсодержит 33,7 г 35 -ной перекиси водорода, 2 г пероксодисульфата натрия и 205,8 г деминерализованной воды. По окончании дозирования растворадавление внутри реактора составляет 3,8 бар. После охлаждения из реакционной смеси отгоняют 32,5 г воды через водоотделитель, винилацетат отсутствует. Для омыления продукт с помощью раствора гидроксида натрия доводят до рН 10,5 и в течение 1 часа кипятят с обратным холодильником и после этого нейтрализуют соляной кислотой. Содержание сухого вещества полимеризата составляет 35,9 . Пример 7. Повторяют опыт по примеру 6 со следующими изменениями. В предварительно помещаемую в реактор смесь не вводят соль железа и не осуществляют продувки азотом реактора. Растворзаменяют на следующий 25 г персульфата натрия в 205,5 г деминерализованной воды. По окончании дозирования растворадавление в реакторе составляет 3,5 бара. Дальнейшую обработку продукта осуществляют аналогично примеру 6. На стадии отгонки удаляют 5 г винилацетата. Полимеризат содержит 37,6 сухого вещества. Пример 8. Проводят полимеризацию по примеру 6 в реакторе под давлением при 90 С без продувки азотом и используют следующие количества вещества. Предварительно помещают 176,4 г малеинового ангидрида, 372,1 г деминерализованной воды, 259,2 г 50-ного раствора гидроксида натрия Раствор 100,8 г акриловой кислоты, 48,6 г винилацетата, 45 г 50 -ного раствора гидроксида натрия, 30 г деминерализованной воды. Раствор 33,7 г 35 -ной перекиси водорода, 171,0 г деминерализованной воды. По окончании дозирования растворадавление составляет 3,2 бара. Дальнейшую обработку смеси осуществляют аналогично примеру 6. Полимеризат содержит 34,5 сухого вещества и имеет молекулярную массу 11 100. Пример 9. Полимеризацию проводят по примеру 6 в реакторе под давлением при 90 С без продувки азотом и используют следующие количества вещества предварительно помещают 113,4 г малеинового ангидрида, 248,8 г деминерализованной воды, 166,7 г 50-ного раствора гидроксида натрия, 6,3 мг аммонийсульфата железа . Раствор 34,9 г винилацетата, 45,0 г деминерализованной воды, 145,8 г акриловой кислоты. Раствор 33,6 г 35 -ной перекиси водорода, 232 г деминерализованной воды. 3065 1 Продувку азотом не проводят. По окончании дозирования раствораустанавливается давление 2,6 бара. Дальнейшую обработку смеси осуществляют аналогично примеру 6. Полимеризат содержит 36,6 сухого вещества и имеет молекулярную массу 21 480. Пример 10. В реакторе для полимеризации емкостью 2 л из стекла при перемешивании и при 65 С растворяют 313,2 г деминерализованной воды, 114,8 г малеинового ангидрида и 168,5 г 50 -ного раствора гидроксида натрия и затем смешивают с 35,4 г винилацетата. Затем в течение 2,5 часов при 65 С в реактор дозируют 3 раствора Раствор 146,5 г акриловой кислоты, 180 г деминерализованной воды. Раствор 22,3 г пероксодисульфата натрия, 141,4 г деминерализованной воды. Раствор 4,3 г дисульфита натрия, 100,6 г деминерализованной воды. После добавления температуру поддерживают еще в течение 1 часа и следующий час выдерживают смесь при 90 С. После этого проводят омыление и нейтрализацию продукта аналогично примеру 1. Полимеризат содержит 31,4 сухого вещества и имеет вязкость 670 мПа.с молекулярная масса составляет 132 000. Пример 11. Опыт повторяют аналогично примеру 10 при использовании количества винилацетата 17,7 г. Во время полимеризации и омыления не выделяется диоксид углерода. Целевой продукт содержит 30,7 сухого вещества и имеет вязкость 295 мПа.с. Пример 12. В реактор для полимеризации, соответственно осуществлению опыта по примеру 1, предварительно помещают, соответственно, дозируют следующие вещества. Предварительно помещают 63,8 г малеинового ангидрида, 260 г деминерализованной воды, 52 г 50 ного раствора гидроксида натрия, 3,5 мг аммонийсулфата железа . Раствор 81,4 г акриловой кислоты, 22 г деминерализованной воды, 45,1 г 50 -ного раствора гидроксида натрия, 42,1 винилацетата Раствор 18,7 г 35 -ной перекиси водорода, 128,4 г деминерализованной воды. По окончании дозирования растворасмесь дополнительно перемешивают в течение 1 часа при 85 С и с помощью водоотделителя отгоняют 10,1 г воды и 2,7 г винилацетата. Дальнейшую обработку полимеризата осуществляют как описано в примере 1. Целевой продукт содержит 30,3 сухого вещества и имеет вязкость 45 мПа.с молекулярная масса составляет 11 160. Пример 13. Повторяют пример 6 со следующими изменениями. Растворсостоит из 124 г акриловой кислоты, 30 г деминерализованной воды, 55,1 г 50 -ного раствора гидроксида натрия и 117,97 г винилацетата. Продувку азотом не осуществляют. По окончании дозирования растворадавление внутри реактора повышается до 4,7 бар. Количество сухого вещества составляет 36,7 , молекулярная масса составляет 17 275. Пример 14. Полимеризацию проводят по примеру 6 в реакторе под давлением при 90 С без продувки азотом. Используют следующие количества веществ. Предварительно помещают 220 г деминерализованной воды, 127,9 г 50 -ного раствора гидроксида натрия, 87,1 г малеинового ангидрида. Раствор 166,4 г акриловой кислоты, 80 г деминерализованной воды, 73,9 г 50 -ного раствора гидроксида натрия, 30,6 г винилацетата. Раствор 210 г деминерализованной воды, 33,7 г 35 -ного пероксида водорода, 2 г пероксодисульфата натрия. По окончании дозирования растворадавление составляет 1,7 бара. Дальнейшую обработку смеси осуществляют аналогично примеру 6. Полимеризат содержит 34,7 сухого вещества и имеет вязкость 320 мПа.с. Сравнительный пример 1. В этом сравнительном примере приводится получение омыленного тройного сополимера малеинового ангидрида с акриловой кислотой и винилацетатом по способу европейского патента 1. Состав мономерной смеси соответствует составу по примеру 1 предлагаемого изобретения. В реакторе для полимеризации с перемешиванием с помощью азота продувают 225 г метилэтилкетона,нагревают до 80 С и смешивают с 0,45 г трет.-бутилпероксипивалата (75 -ного). Затем в течение двух часов дозируют 3 раствора. Раствор 42,1 г винилацетата, 63,8 г малеинового ангидрида, 81,4 г акриловой кислоты. Раствор 7 г трет.-бутилпероксипивалата, 9 г метилэтилкетона. Раствор 4,1 г меркаптоуксусной кислоты, 9 г метилэтилкетона. 3065 1 По окончании дозирования смесь дополнительно перемешивают еще в течение 1 часа при 80 С и затем метилэтилкетон отгоняют. Во второй стадии способа 10 г образовавшегося полимера в 40 г воды и 10,3 г 50 -ного раствора гидроксида натрия кипятят с обратным холодильником в течение ночи и после этого с помощью ледяной уксусной кислоты устанавливают рН 7. Затем медленно прикапывают раствор к 400 мл этанола, при этом полимер осаждается. После этого полимер промывают этанолом и высушивают. Сравнительный пример 2. В сравнительном примере 2 приводится получение сополимера малеиновой кислоты с виниловым спиртом, применение которого в составах моющих средств рекомендуется в патенте Великобритании 1 284 810. Показано, что важная для моющего средства характеристическая величина - способность диспергировать карбонат кальция - таких полимеризатов также существенно хуже, чем в случае предлагаемых, согласно изобретению, тройных сополимеров. В реакторе для полимеризации при 80 С растворяют 330 г деминерализованной воды, 98 г малеинового ангидрида и 80 г 50 -ного раствора гидроксида натрия и продувают азотом. Смесь охлаждают до 60 С, добавляют в реактор 68,9 г винилацетата и в течение 2,5 часов дозируют два раствора в реактор. Растворсостоит из 36,8 г персульфата натрия, растворенного в 70 г деминерализованной воды, а растворсостоит из 7,0 г дисульфита натрия и 30 г деминерализованной воды. По окончании дозирования температуру в течение 2,5 часов повышают до 88 С, после чего осуществляют омыление ацетатных групп с помощью раствора гидроксида натрия при 11 при кипячении с обратным холодильником в течение 1 часа с последующей нейтрализацией соляной кислотой. Целевой продукт содержит 36,1 сухого вещества, имеет рНзначение 7,3 и вязкость - 49 мПа.с. Пример 15. В реакторе для полимеризации из стекла взаимно растворяют при 88 С 206,6 г малеинового ангидрида,563,7 г дистиллированной воды и 303,3 г 50 -ного раствора гидроксида натрия и смешивают с 11,3 мг аммонийсульфата железа. Затем добавляют путем дозирования 2 раствора, причем растворсостоит из 263,7 г акриловой кислоты, 81 г дистиллированной воды, 117,1 г 50 -ного раствора гидроксида натрия и 63,7 г винилацетата и его добавляют в течение 4-х часов. Растворсостоит из 60,7 г 35 -ной перекиси водорода, 3,6 г пероксодисульфата натрия и 540 г воды и его добавляют в течение 4,5 часов. По окончании дозирования достигают температуры 92 С, которую поддерживают еще в течение 15 минут. После этого отделяют 42,8 г дистиллята. С помощью раствора гидроксида натрия устанавливают 10, омыляют в течение часа при кипячении с обратным холодильником и нейтрализуют соляной кислотой. Полимеризат содержит 31,5 сухого вещества и имеет вязкость 90 мПа.с. способность диспергировать карбонат кальция составляет 234 мг СаСО 3/г сухого вещества. Средневесовая молекулярная масса составляет 21690, а молекулярная масса в максимуме на кривой распределения составляет Мр 7860. Пример 16. 114,8 г малеинового ангидрида в стеклянном реакторе для полимеризации при 80 С растворяют в 283,2 г дистиллированной воды и 163,5 г 50 -ного раствора гидроксида натрия и смешивают с 6,3 мг аммонийсульфата железа . В течение 4 часов прикапывают раствор из 146,5 г акриловой кислоты, 45 г дистиллированной воды, 65,1 г 50 -ного раствора гидроксида натрия и 36,2 г этиленгликольмоновинилового простого эфира, а также раствор из 33,7 г 35 -ного раствора перекиси водорода и 2 г персульфата натрия в 50 г дистиллированной воды. Температура смеси при этом повышается от 88 С до 92 С и до окончания дозирования ее поддерживают в течение 30 минут. Затем с помощью серной кислоты устанавливают рН-значение,равное 4, и кипятят с обратным холодильником в течение 1 часа, после чего нейтрализуют с помощью раствора гидроксида натрия. Полимеризат содержит 40,8 сухого вещества и обладает способностью диспергировать карбонат кальция 283 мг СаСО 3/ г сухого вещества. Пример 17. Полимеризат получают из мономерной смеси по примеру 15 с тем изменением, что не дозируют этиленгликольмоновиниловый простой эфир, а вносят в предварительную смесь. Полимеризат содержит 30,2 сухого вещества и обладает способностью диспергировать карбонат кальция 330 мг СаСО 3 /г сухого вещества. Пример 18. В стеклянном реакторе для полимеризации при 88 С растворяют 114,8 г малеинового ангидрида, 130 г дистиллированной воды и 168,5 г 50 -ного раствора гидроксида натрия и смешивают с 12,6 мг аммонийсульфата железа . В течение 4-х часов в находящуюся в реакторе предварительно загруженную смесь дозируют два раствора. Растворсостоит из 146,5 г акриловой кислоты, 45 г дистиллированной воды, 65,1 г раствора гидроксида натрия и 35,4 г винилацетата. Растворсостоит из 67,4 г 30 -ной перекиси водорода,4,0 г персульфата натрия и 21,3 г дистиллированной воды. По окончании дозирования смесь дополнительно перемешивают еще 30 минут при 90 С и затем удаляют 33,9 г дистиллята. После этого омыляют с помощью раствора гидроксида натрия и нейтрализуют серной кислотой. Полимеризат содержит 48,6 сухого вещества и имеет вязкость 2680 мПа.с. Средневесовая молекулярная масса составляет 15 100 и молекулярная 9 3065 1 масса в максимуме на кривой распределения Мр 5200 способность диспергировать карбонат кальция составляет 314 мг СаСО 3/г сухого вещества. Остаточное содержание малеиновой кислоты составляет 190 м.д.(миллионных долей или частей на миллион), а акриловой кислоты - 65 м.д. содержание винилацетата ниже предела обнаружения, составляющего 0,1 м.д. Пример 19. Смесь для полимеризации, согласно примеру 18, модифицируют в том отношении, что используют только 2,0 г персульфата натрия. Полимеризат содержит 48,6 сухого вещества и имеет вязкость 2540 мПа.с. средневесовая молекулярная масса составляет 19 700 и Мр 8 700. Остаточные содержания мономеров составляют малеиновой кислоты 0,1 , акриловой кислоты 65 м.д. и винилацетата 0,1 м.д. ацетальдегид содержится в количестве 3 м.д. Пример 20. В стеклянном реакторе для полимеризации при 85 С растворяют 114,8 г малеинового ангидрида, 313,2 г дистиллированной воды и 168,5 г 50 -ного раствора гидроксида натрия и смешивают с 6,3 мг аммонийсульфата железа . В течение 4-х часов дозируют раствор из 146,5 г акриловой кислоты, 45 г дистиллированной воды, 65,1 г 50 -ного раствора гидроксида натрия и 35,4 г винилацетата, а также в течение 4,5 часов дозируют раствор из 33,7 г 35 -ной перекиси водорода, 2,0 г персульфата натрия и 50 г воды. Во время дозирования температура повышается до 96 С. После времени выдерживания 0,5 часа при 90 С с помощью раствора гидроксида натрия устанавливают 10, смешивают с 19,8 г 35 -ного пероксида водорода, омыляют в течение 1 часа при кипячении с обратным холодильником и нейтрализуют соляной кислотой. Полимеризат содержит 37,2 сухого вещества и вязкость его составляет 250 мПа.с. Молекулярная массасоставляет 19 400 и Мр находится при 6500. Остаточное содержание винилацетата составляет 10 м.д., ацетальдегида - 22 м.д. Пример 21. В реакторе для полимеризации из 4 А-стали при 88 С растворяют 114,8 г малеинового ангидрида,283,2 г дистиллированной воды и 168,5 г 50 -ного раствора гидроксида натрия и смешивают с 6,3 мг аммонийсульфата железа . После этого к полученной смеси в течение 4-х часов добавляют путем дозирования 2 раствора. Растворсостоит из 146,5 г акриловой кислоты, 45 г дистиллированной воды, 65,1 г 50 ного раствора гидроксида натрия и 35,4 г винилацетата, а растворсодержит 33,7 г 35 -ной перекиси водорода, 2,0 г персульфата натрия и 50 г дистиллированной воды. По окончании дозирования температура смеси составляет 92 С, при которой смесь дополнительно перемешивают 0,5 часа. Затем удаляют 34 г дистиллята и при 75 С вводят 0,5 диоксида серы, оставляют в течение часа при этой температуре и после этого нейтрализуют раствором гидроксида натрия. Полимеризат содержит в качестве остаточных мономеров 50 м.д. малеиновой кислоты,10 м.д. акриловой кислоты и 0,1 м.д. винилацетата способность диспергировать карбонат кальция составляет 320 мг 3/ г сухого вещества. Пример 22. В реакторе для полимеризации из 4 А-стали при 88 С растворяют 114,8 г малеинового ангидрида,283,2 г воды, 168,5 г 50 -ного раствора гидроксида натрия и 6,3 мг аммонийсульфата железа . К этой смеси в течение 4-х часов дозируют два раствора. Растворсодержит 146,5 г акриловой кислоты, 45 г дистиллированной воды, 65,1 г раствора гидроксида натрия и 35,4 г винилацетата. Растворсодержит 67,4 г 35-ной перекиси водорода, 2,0 г персульфата натрия и 21,3 г дистиллированной воды. После дозирования смесь дополнительно перемешивают в течение 30 минут и удаляют 10,5 г дистиллята, подвергают щелочному омылению с помощью раствора гидроксида натрия и нейтрализуют серной кислотой. Полимеризат содержит 40,4 сухого вещества и имеет вязкость 320 мПа.с. Способность диспергировать карбонат кальция составляет 290 мг СаСО 3/г сухого вещества средневесовая молекулярная масса составляет 11700 и молекулярная масса в максимуме кривой распределения Мр 3500. Остаточные содержания мономеров составляют малеинового ангидрида 0,7 , акриловой кислоты 0,08 , винилацетата 0,1 м.д. и ацетальдегида 4 м.д. Пример 23. Полимеризат, полученный из мономерной смеси по примеру 1, нагревают до 40 С и посредством нагнетательного сопла распыляют в распылительной сушилке. Условия сушки на входе в башню для распылительной сушки температура составляет 170 С, на выходе - 110 С. Порошок полимеризата белого цвета,сыпучий, обедненный пылью и имеет насыпной вес 710 г/л основная фракция частиц порошка составляет 100200 микрон. Хорошие диспергирующие свойства полимеризата не изменяются за счет распылительной сушки. Пример 24. В стеклянном реакторе для полимеризация при 85 С растворяют 114,8 г малеинового ангидрида, 283,2 г дистиллированной воды, 168,5 г 50 -ного раствора гидроксида натрия и 12, 6 мг аммонийсульфата железа. Затем дозируют в течение 4,5 часов раствор из 50,6 г перекиси водорода (35 -ной), 4,0 г персульфата натрия и 35 г дистиллированной воды и раствор из 146,5 г акриловой кислоты, 45 г воды, 65,1 г раствора гидроксида натрия (50 -ного) и 35,4 г винилацетата, который дозируют в течение 4-х часов. Во время дозирования температура в реакторе повышается до 90 С. По окончании дозирования температуру 90 С поддер 10 3065 1 живают в течение 1,5 часов, после чего удаляют дистиллят, охлаждают и нейтрализуют с помощью раствора гидроксида натрия. Полимеризат содержит 40 сухого вещества и имеет вязкость 480 мПа.с. Пример 25. В стеклянном реакторе для полимеризации при 85 С растворяют 300 г полимеризата из примера 20, 80,4 г малеинового ангидрида, 168,5 г раствора гидроксида натрия (50 -ного) и смешивают с 4,0 мг аммонийсульфата железа . В течение 4-х часов дозируют раствор из 146,5 г акриловой кислоты, 45 г дистиллированной воды, 61,1 г раствора гидроксида натрия (50 -ного) и 35,4 г винилацетата, а также в течение 4,5 часов дозируют раствор из 33,7 г 35 -ной перекиси водорода, 2,0 г персульфата натрия и 50 г дистиллированной воды. По окончании дозирования смесь дополнительно перемешивают в течение 1 часа при 90 С, удаляют 75 г дистиллята, с помощью раствора гидроксида натрия устанавливают рН 10,5, смешивают с 19,8 г пероксида водорода (35 -ного), кипятят в течение 1 часа с обратным холодильником и нейтрализуют серной кислотой. Содержание сухого вещества в полимеризате составляет 42,1 , вязкость составляет 980 мПа.с., способность диспергировать карбонат кальция составляет 270 мг СаСО 3/г сухого вещества. Пример 26. Испытание на биологическую деструкцию. А. Биологическую деструкцию по модифицированному- тесту определяют для полимеризатов,полученных по примерам 1, 2 и 15. Ход деструкции можно представить следующим образом Продолжительность испытания 30 минут 3 дня 7 дней 12 дней 17 дней 18 дней 21 день 26 дней 28 дней Б. В следующем тесте, согласно 305 А-норме, исследуют удаление полимера в присутствии шлама осветительной установки. При этом в течение 28 дней дополнительно исследуют уменьшение количества растворенного углерода. При использовании полимера из примера 15 удаление спустя 28 дней составляет 99. Результат показывает превосходную удаляемость предлагаемых, согласно изобретению, полимеров в присутствии шлама осветительной установки. В. Биологическое разложение (тест на разложение по способу компостирования). Контролируемый компостирующий тест на биоразложение ( М 5338/92) представляет собой оптимированное моделирование интенсивного аэробного способа компостирования, при котором определяется биоразложение испытуемого вещества в сухих аэробных условиях. Инокулят состоит из стабилизированного и созревшего компоста, который получают из органических фракций настоящих бытовых отходов. Испытуемое соединение смешивают с инокулятом и вводят в статический реактор, где оно интенсивно компостируется при оптимальных условиях содержания кислорода, температуры и влажности. Во время аэробного биоразложения контролируют образование диоксида углерода. Процент биоразложения можно рассчитать в виде процента углерода в сухом испытуемом соединении, который превращается в газообразный СО 2. Образец Пример 1 Пример 2 Пример 20 Целлюлоза Примеры по определению технических свойств сополимеров Пример 27. Выделка кож. Пригодность предлагаемых, согласно изобретению, полимеризатов для выделки кож демонстрируется ниже на примере додубливания верха (для верхней части обуви). В качестве оценочных критериев используют мягкость кожи, прочность к царапанию и наполненность на ощупь. По сравнению с имеющимся в продаже средством для додубливания на основе полиакриловой кислоты испытывают полимеризат, согласно примеру 1, со следующим результатом 3065 1 Показатели качества кожи Мягкость ) Прочность к царапанию ) Наполненность на ощупь Полимер согласно примеру 1 3-4 3 2,1 мм) Оценочный ряд составляет 1-6, причем 1 представляет собой наилучшую оценку. Пример 28. Определение способности диспергировать карбонат кальция. Существенным признаком, относящимся к свойствам сокомпонентов в моющих средствах для очистки,является способность предотвращать появление труднорастворимых осадков солей щелочноземельных или тяжелых металлов, которые, например, вызывают появление накипей на подвергаемых стирке изделиях. Для определения способности диспергировать карбонат кальция (СДКК) (согласно., 24, 1987, с. 213-216) поступают следующим образом. 1 г продукта растворяют в 100 мл дистиллированной воды и смешивают с 10 мл 10 -ного раствора карбоната натрия. С помощью раствора гидроксида натрия устанавливают 11 и титруют с помощью 0,25 мл раствора ацетата кальция вплоть до появления первого устойчивого помутнения. Данные СДКК указывают в мг СаСО 3/г сухого вещества. Номер примера 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 21 22 Сравнительный пример 1 Сравнительный пример 2 Имеющийся в продаже продукт на основе малеиновой кислоты с акриловой кислотой Приведенные выше данные показывают, что полимеризаты, полученные согласно европейскому патенту 1, а также известные сополимеризаты обладают худшей способностью диспергировать СаСО 3, чем предлагаемые, согласно изобретению, продукты. Пример 29. Определение устойчивости по отношению к жесткой воде. К испытуемой воде, имеющей 33,6(чистая жесткость по кальцию), добавляют определенное количество 10 -ного раствора полимера, кипятят 5 минут на греющей плите и затем визуально оценивают на прозрачность, опалесценцию и помутнение. За счет изменения количества сополимера определяют концентрацию в граммах продукта (сухое вещество) на литр жесткой воды, при которой впервые после предыдущего помутнения/опалесценции появляется прозрачный раствор. Приведенные ниже результаты ясно показывают, что с помощью предлагаемых, согласно изобретению,полимеризатов можно достигать эффективного ингибирования накипи или подобных отложений, соответственно, предотвратить осаждение составных частей жесткой воды. 3065 1 Устойчивость в жесткой воде прозрачный при Полимеризат по примеру 1 1 2 3 5312(имеющийся в продаже продукт химической фабрики Штокхаузен ГмбХ на основе полиакриловой кислоты) Продажный продукт на основе сополимера акриловой кислоты малеиновой кислотой Пример 30. Испытание на моющее действие. Моющее действие предлагаемых, согласно изобретению, полимеризатов исследуют при применении хлопковой ткани. Полимеризаты используют в качестве компоненты в несодержащей фосфата композиции моющего средства при испытании на моющую способность в отношении этой испытуемой ткани. Для оценки определяют содержание золы испытуемой ткани после 10 циклов стирки и соотносят с содержанием золы испытуемой ткани из опытов по стирке без добавки полимеризата. Частное от деления золы, сниженной из-за добавки полимеризата, к содержанию золы без добавки полимеризата является мерой действия полимера, ингибирующего появления накипи. Для сравнения исследуют имеющийся в продаже сополимеризат из 70 акриловой кислоты и 30 малеиновой кислоты. Рецептуру моющего средства составляют из следующих компонентов 7,0,2,0 этоксилированного С 13-С 15 - спирта (7 молей этиленоксида),2,0 мыла,3,0 силиката натрия,27,0 цеолита А,1,0 карбоксиметилцеллюлозы,10,0 карбоната натрия,18,0 сульфата натрия,20,0 пербората натрия,4,0 полимеризата (пример 1, соответственно, продажный продукт) сухое вещество,3,0 воды. Полимеризат Пример 1 Имеющийся в продаже продукт Ингибирование появления накипи 0,51 0,49) Оценочная область составляет 0-1, где 1,0 обозначает полное предотвращение образования накипи (отложение золы) на ткани 0 обозначает, что нет никакого уменьшения количества золы за счет добавки полимеризата. Результаты опытов по стирке показывают, что предлагаемые, согласно изобретению, полимеризаты в несодержащих фосфатов моющих средствах обладают хорошим ингибирующим образование накипей действием и,таким образом, сравнимы или лучше, чем действие имеющихся в продаже полимеров. Пример 31. Определение гидрофильной суспендирующей способности. Способность компонентов моющего средства нести грязь может быть охарактеризована путем определения гидрофильной суспендирующей способности. При этом в качестве меры способности нести грязь рассматривается суспендирующая способность по отношению к измельченному в порошок оксиду железа. Определение суспендирущей способности осуществляют путем фотометрического измерения помутнения суспензии, которая состоит из испытуемого вещества, пигмента из оксида железа и поверхностно-активного веществаА (алкилбензолсульфонат фирмы). В цилиндре для встряхивания интенсивно встряхивают оксид железа в водном растворе испытуемого вещества при добавкеА и спустя 24 часа фотометрически определяют интенсивность еще наблюдаемого помутнения. Измеряют экстинкцию Е 450 при 450 нм в кювете размером 1 см. Определяемые величины экстинкции представляют собой меру гидрофильной суспендирущей способности. Продукты с высокой суспендирующей активностью стабилизируют пигменты в водной фазе и дают высокие значения экстинкции. Продукт Полимеризат согласно примеру 21 Имеющийся в продаже сополимер малеиновой кислоты с акриловой кислотой 3065 1 Предлагаемый, согласно изобретению, полимеризат показывает очень хорошую гидрофильную суспендирующую способность, тогда как имеющийся в продаже полимер, который используется в моющих средствах в качестве сокомпоненты, проявляет себя в этом отношении отчетливо хуже. Пример 32. Определение ингибирования отложений солей кальция и магния. Ингибирование роста кристаллов при циркуляции воды исследуют путем добавки сополимерных поликарбоксилатов, чтобы таким образом предотвратить осаждения карбонатов. Испытуемую воду, которая содержит бикарбонат кальция и бикарбонат магния в растворенной форме(5,36 ммоль Са 2/л, 1,79 ммоль М 2/л , 10 ммоль СО 2-3/л), смешивают с 5 м.д. сополимера и пропускают через стеклянную спираль холодильника Димрота при температуре 75 С с постоянной скоростью протекания. При этом на стеклянной спирали, как правило, образуются отложения карбонатов кальция и магния. Их затем растворяют с помощью кислоты и определяют комплексометрически. Затем сравнивают отложения с сополимером и без него. Полимеризат Пример 1 Пример 15 Пример 20 Имеющийся в продаже сополимеризат малеиновой кислоты с акриловой кислотой Предлагаемые, согласно изобретению, сополимеризаты обладают хорошей ингибирующей способностью в отношении карбонатов кальция и магния. Это свойство предпочтительно используют, например, в процессах стирки и при циркуляции охлаждающей воды. Сополимеры малеиновой кислоты с акриловой кислотой обладают худшим ингибирущим действием. Пример 33. Испытание на диспергирующие свойства. Для того, чтобы показать диспергирующее действие предлагаемых, согласно изобретению, сополимеров в пигментных суспензиях, примешивают к водным растворам сополимеров с рН 12 тальк ( С 10 фирмы ОМУА) вплоть до содержания пигмента 66 и сразу, и спустя 7 дней измеряют вязкость и оценивают на смешиваемость по шкале 1-6. В качестве достигнутого уровня техники используют комбинацию из/ РТ фирмы. Добавка диспергатора составила 0,2 /сухой пигмент, а в случае/ РТ были использованы обычно применяемые на практике концентрации 0,15/1,0/сухой пигмент. Диспергатор Пример 1/РТ Пример 34. Применение предлагаемых, согласно изобретению, полимеров в качестве стабилизаторов отбеливания. А. Отбеливание необработанного волокна. Рецептура 1,0 г/л,0,8 г/л хлорида магния,5,0 г/л полимеризата согласно примеру 22,15,0 мл/л 50 -ного ,35,0 мл/л 35 -ной перекиси водорода. Приготавливают умягченную воду и добавляют к ней при перемешивании составные части рецептуры в указанной последовательности. Перед добавкой раствора гидроксида натрия (50 -ного) и перекиси водорода (35-ной) полимеризат растворяют в воде. Стадии процесса осуществляют в соответствии с непрерывно функционирующей установкой плюсовкипропаривания пропитка ткани отбеливающим раствором пропиточное отделение скорость ткани (текстильного полотна) 20 м/мин отжим до поглощения ванны (раствора) 70-80 , отжимное устройство обработка паром, насыщенный пар с температурой 98 С, 20 минут, запарная закрытая камера промывание при использовании 4-х отделений 1-е промывочное отделение 90 С,2-е промывочное отделение 60 С, 1-2 мл/лРОЕ (удалитель перекиси),14 3065 1 3-е промывочное отделение 40 С,4-е промывочное отделение холодное. Высушивание. Осуществление опыта в лаборатории пропитка с плюсовкой, поглощение раствора 81,5 ,давление валов 1,3 бар,запаривание с помощью насыщенного пара при 98 С, 20 минут,промывка горячая и холодная, каждый раз по 10 минут. Высушивание. Достигаемая степень белизны 81,5(измерена с помощью -прибора, фильтр 7 (РОЕ представляют собой продукты фирмы Штокхаузен ГмбХ). Б. Воздействие жесткости воды на стабилизирующую способность полимеризата, согласно примеру 22, в отбеливающем растворе. Рецептура 1,0 г/л,х г/л хлорида магния для установления жесткости воды,3,5 г/л полимеризата согласно примеру 22,9,2 г/л 50 -ного раствора ,35,0 мл/л 35 -ной перекиси водорода. Температура испытания 80 С продолжительность испытания 180 минут приборобразец для титрования 10 мл титрующее средство 0,1 н раствор перманганата калия Время,мин 0 30 60 90 120 150 180 Вода жесткостью 16 Вода с жесткостью 20 Находящееся в растворе Стабилизирующая спо- Находящееся в расСтабилизирующая собность,творе количество количество Н 2 О 2, мл способность,Н 2 О 2,мл 36,2 100,0 35,3 100,0 30,8 85,1 32,9 93,3 29,2 80,8 31,7 89,8 28,2 77,9 29,9 84,7 25,9 71,5 27,1 76,8 25,0 69,0 26,1 74,0 24,5 67,7 18,8 67,7 Пример 35. Опыты по стирке с помощью рецептуры, не содержащей фосфата и цеолита. Превосходное моющее действие предлагаемых, согласно изобретению, полимеризатов показано в опытах по стирке с помощью рецептур моющих средств, не содержащих фосфата и цеолита. Для сравнения использовали имеющийся в продаже сополимеризат на основе малеиновой кислоты акриловой кислоты (30/70 мас.). Испытуемую хлопковую ткань стирали в машине для стирки в домашних условиях при 95 С при применении воды с 13 и после 12 циклов стирки исследовали в отношении отбеливания и накипи. Рецептура моющего средства имела следующий состав 6 алкилбензолсульфоната, 5 этоксилата С 13 жирного спирта (7 молей этиленоксида), 5 мыла в порошке, 25 карбоната натрия, 4 сульфата натрия,15 пербората натрия, 25 бикарбоната натрия, 5 метасиликата натрия и 10 сополимера (100 -ного). Полимеризат Пример 22 Имеющийся в продаже продукт Из приведенных выше данных следует, что предлагаемые, согласно изобретению, полимеризаты обладают отличным моющим действием и превосходят сополимеры на основе акриловой и малеиновой кислот. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 15
