Функциональное покрытие для полупроводниковых кремниевых пластин ориентации (111)

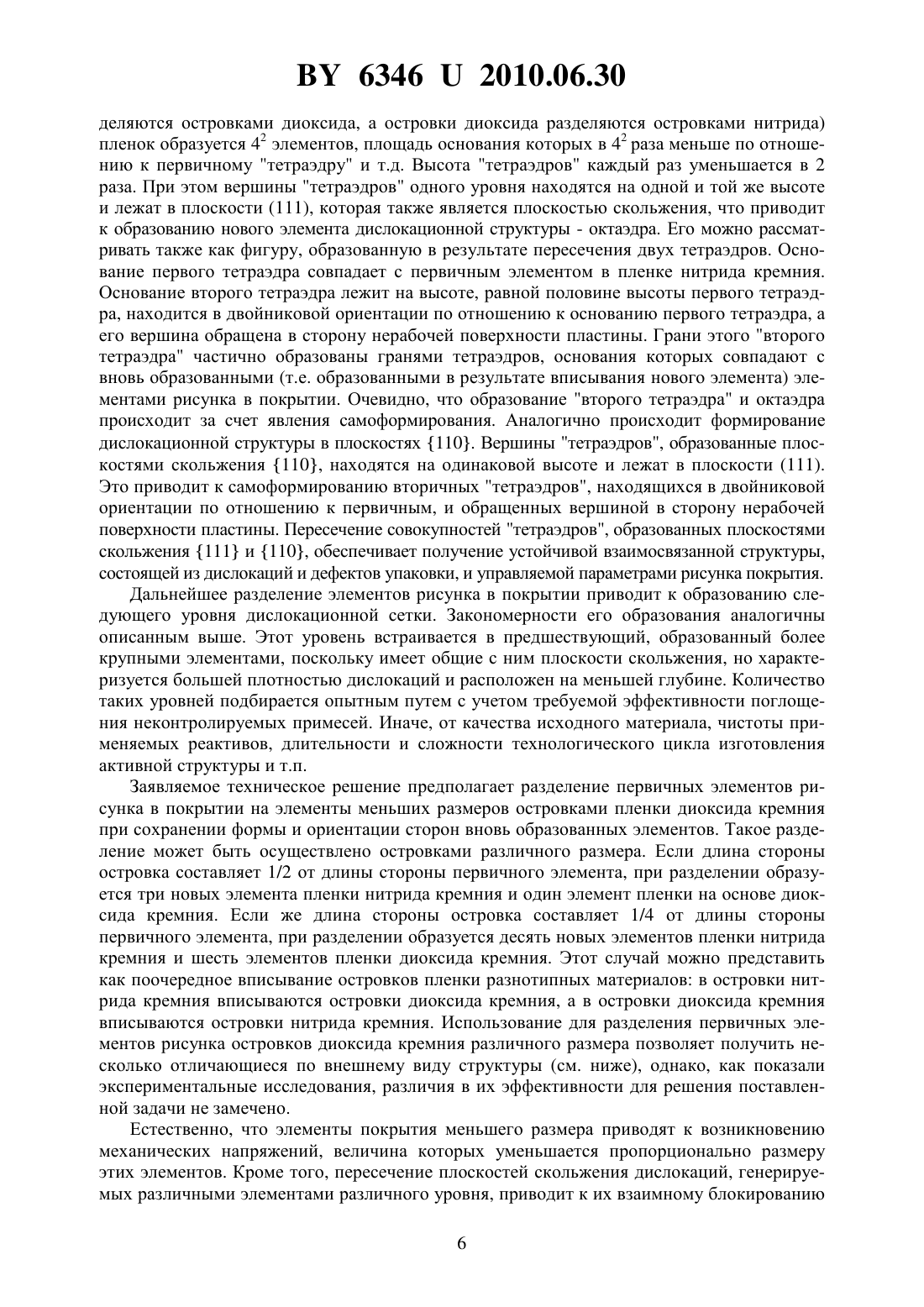

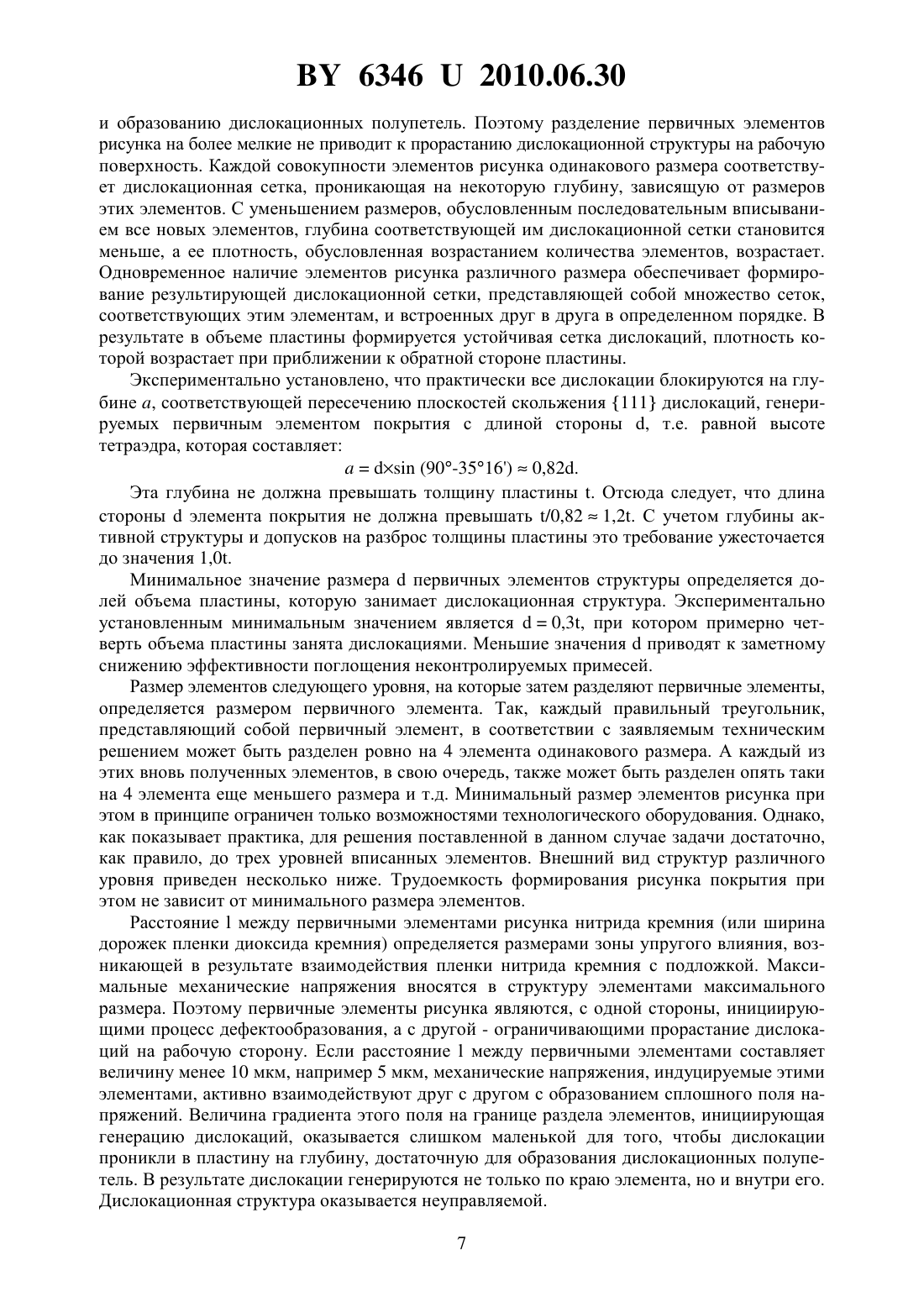

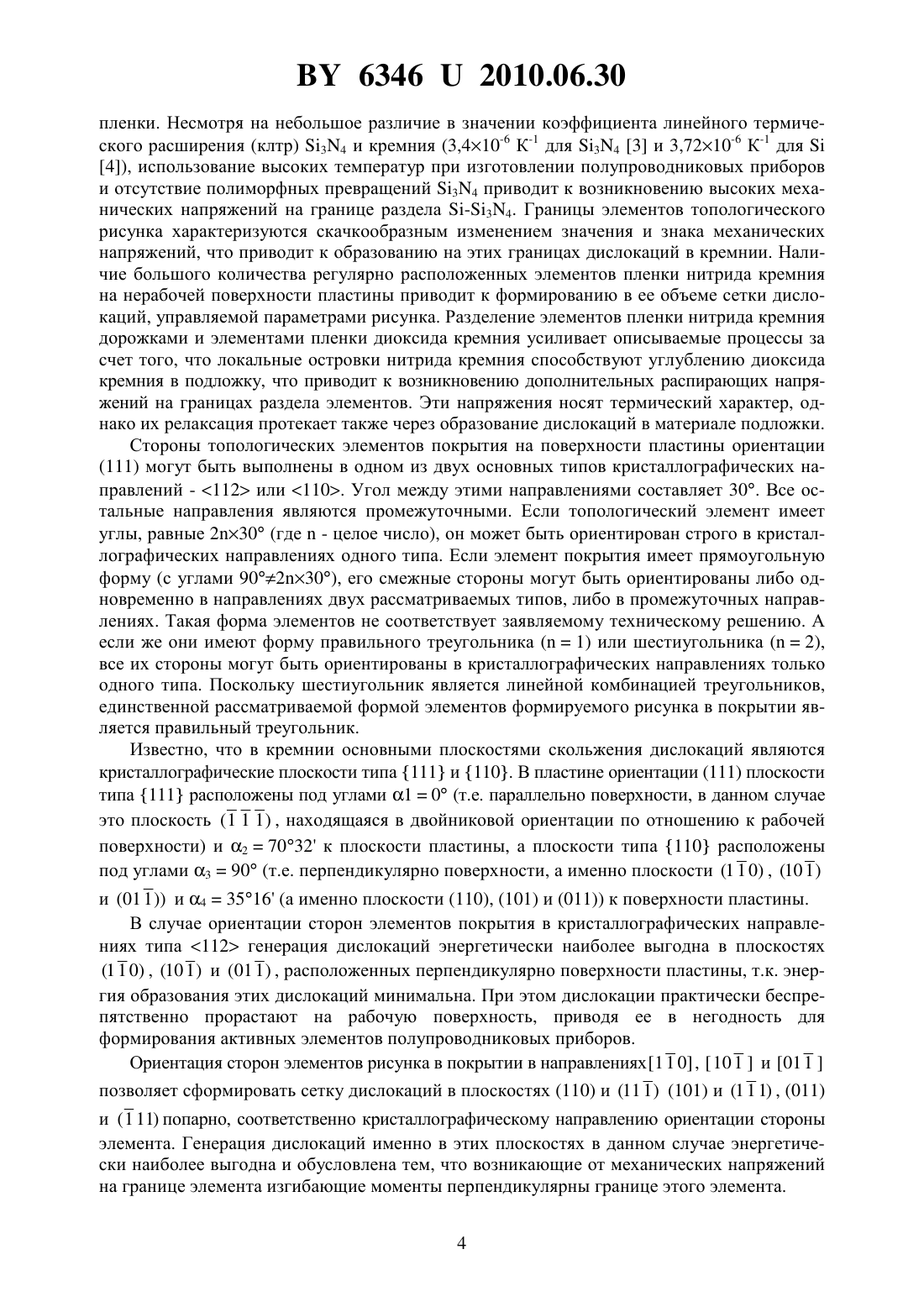

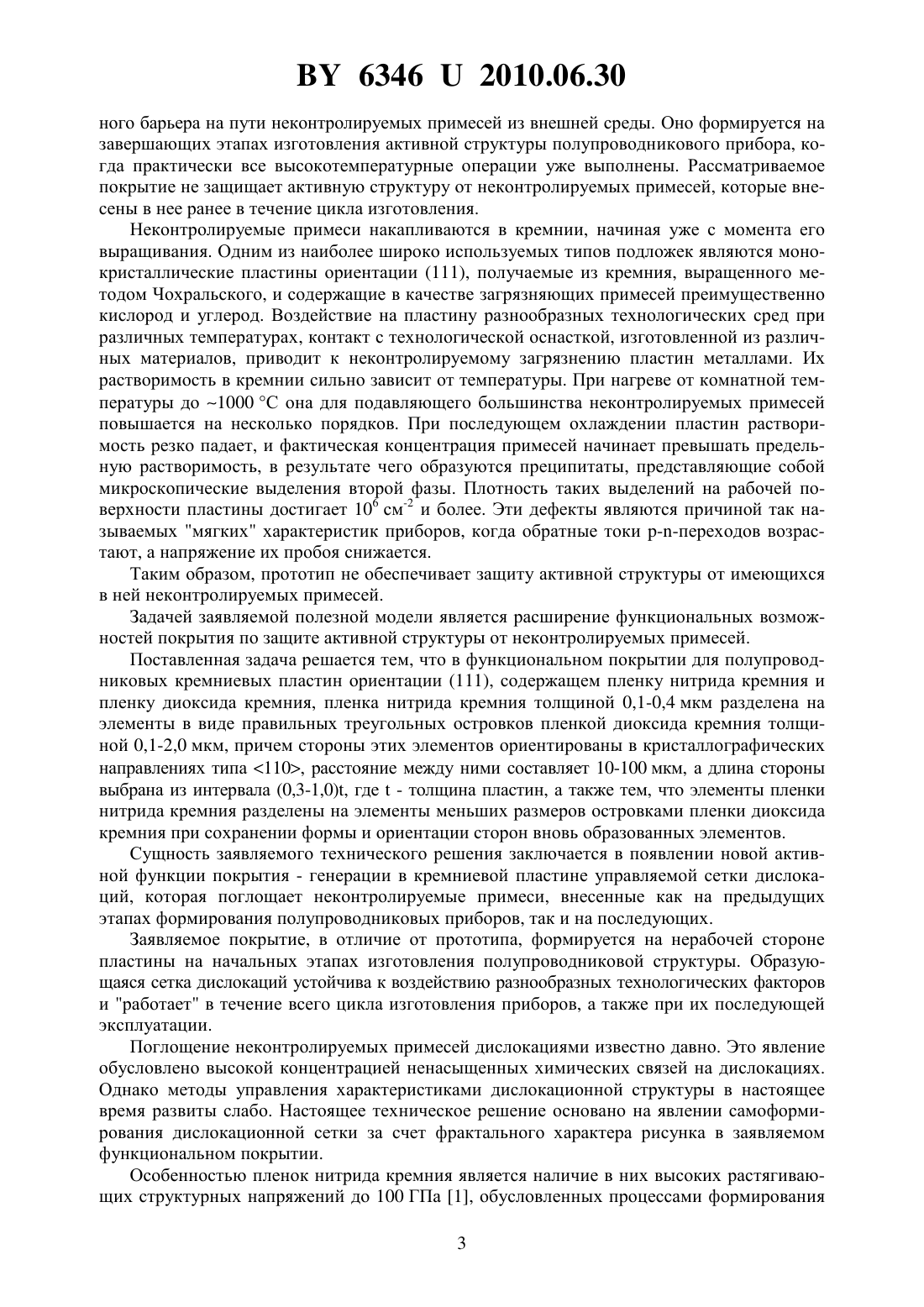

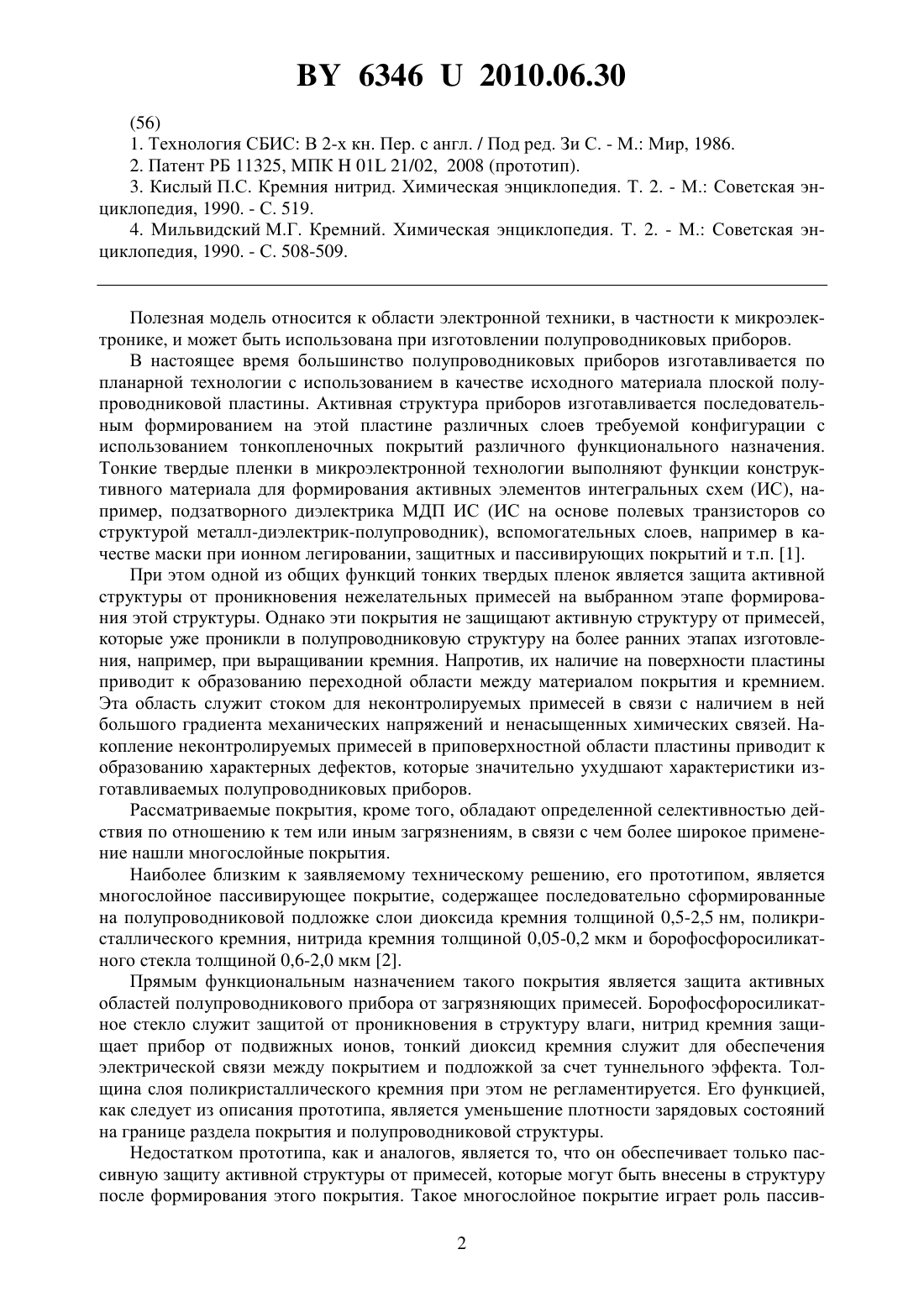

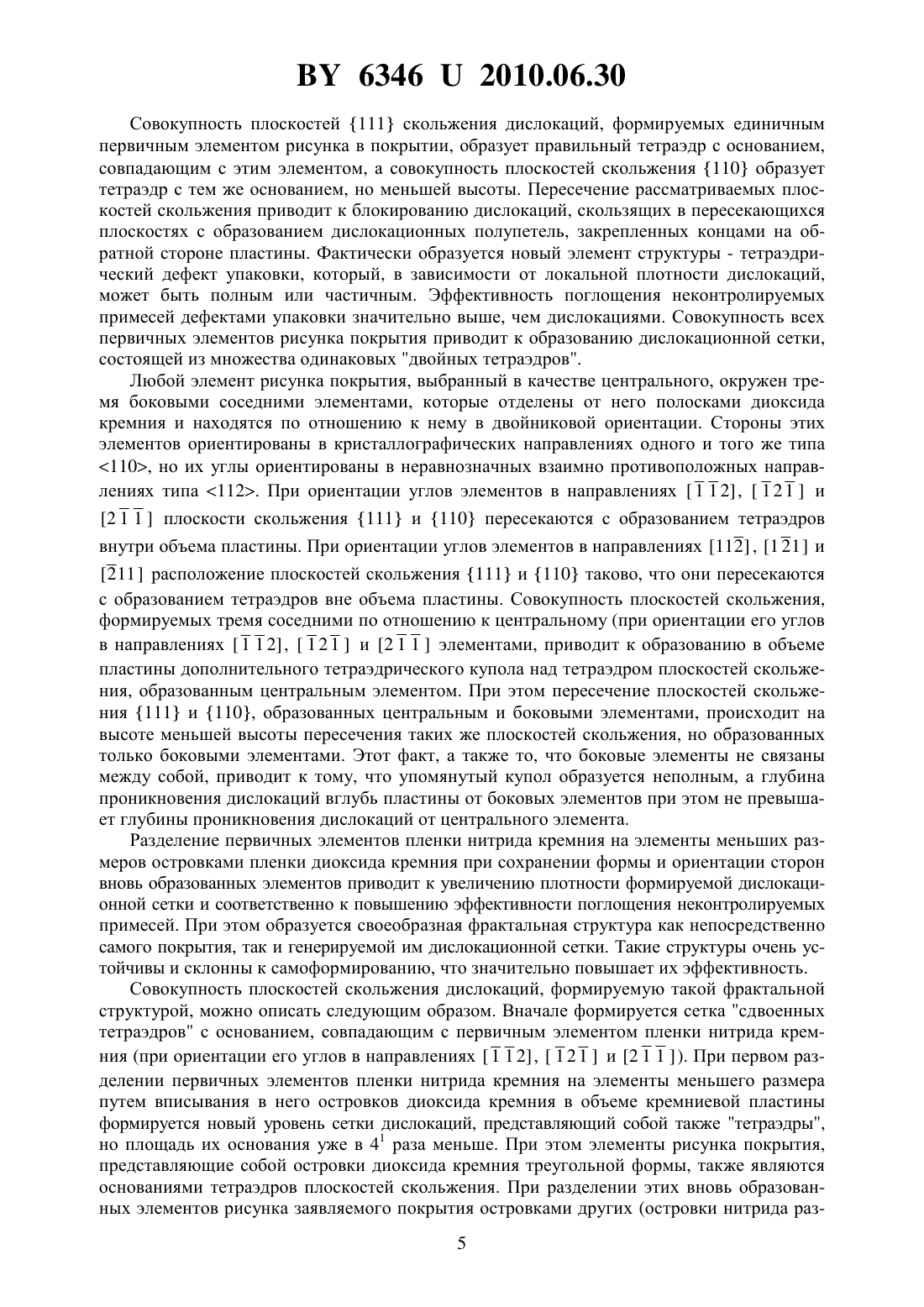

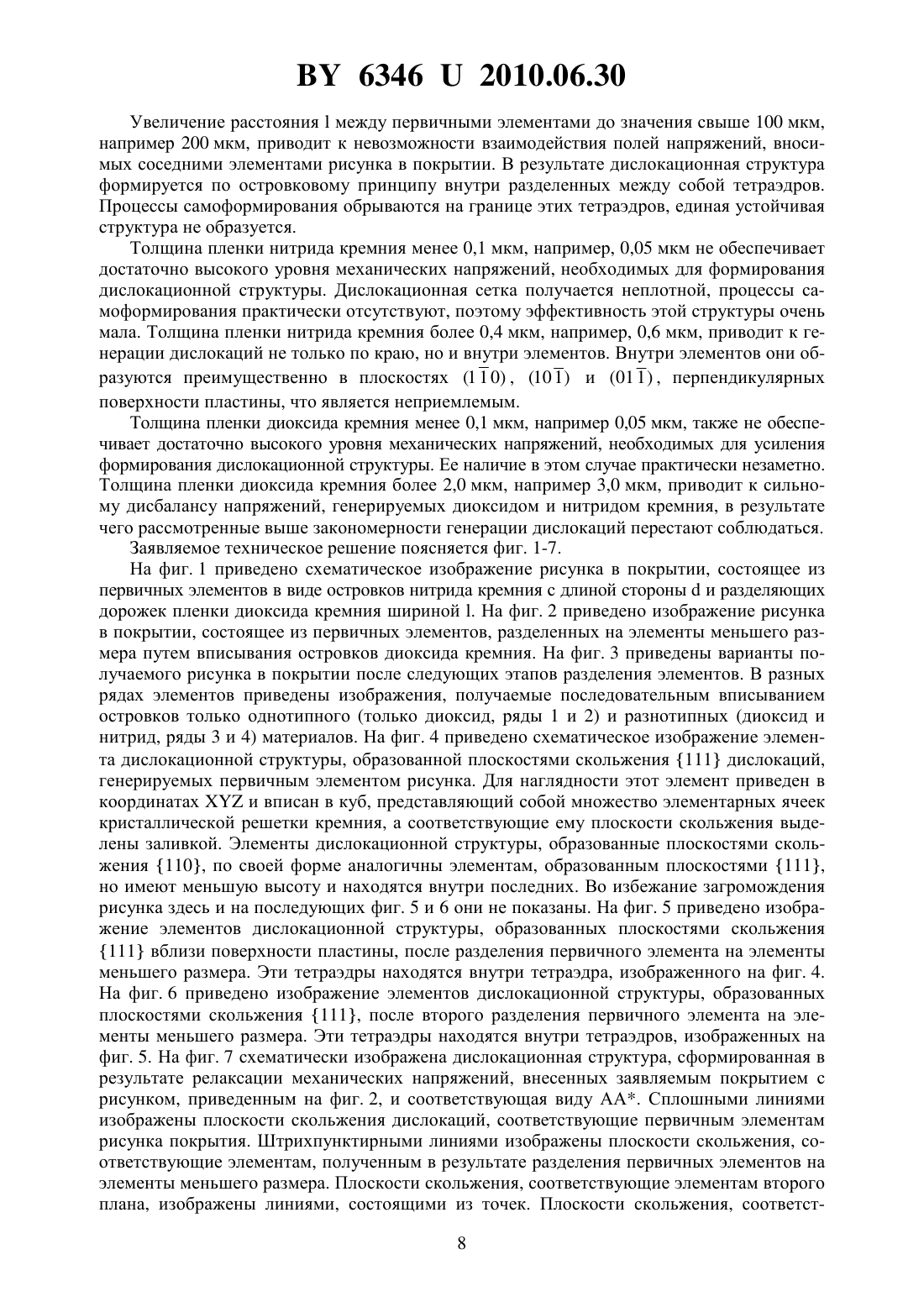

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФУНКЦИОНАЛЬНОЕ ПОКРЫТИЕ ДЛЯ ПОЛУПРОВОДНИКОВЫХ КРЕМНИЕВЫХ ПЛАСТИН ОРИЕНТАЦИИ (111)(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Автор Сенько Сергей Федорович(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) 1. Функциональное покрытие для полупроводниковых кремниевых пластин ориентации (111), содержащее пленку нитрида кремния и пленку диоксида кремния, отличающееся тем, что пленка нитрида кремния толщиной 0,1-0,4 мкм разделена на элементы в виде правильных треугольных островков пленкой диоксида кремния толщиной 0,1-2,0 мкм,причем стороны этих элементов ориентированы в кристаллографических направлениях типа 110, расстояние между ними составляет 10-100 мкм, а длина стороны выбрана из интервала (0,3-1,0), где- толщина пластин. 2. Функциональное покрытие для полупроводниковых кремниевых пластин ориентации (111) по п. 1, отличающееся тем, что элементы пленки нитрида кремния разделены на элементы меньших размеров островками пленки диоксида кремния при сохранении формы и ориентации сторон вновь образованных элементов.(56) 1. Технология СБИС В 2-х кн. Пер. с англ. / Под ред. Зи С. - М. Мир, 1986. 2. Патент РБ 11325, МПК 01 21/02, 2008 (прототип). 3. Кислый П.С. Кремния нитрид. Химическая энциклопедия. Т. 2. - М. Советская энциклопедия, 1990. - С. 519. 4. Мильвидский М.Г. Кремний. Химическая энциклопедия. Т. 2. - М. Советская энциклопедия, 1990. - С. 508-509. Полезная модель относится к области электронной техники, в частности к микроэлектронике, и может быть использована при изготовлении полупроводниковых приборов. В настоящее время большинство полупроводниковых приборов изготавливается по планарной технологии с использованием в качестве исходного материала плоской полупроводниковой пластины. Активная структура приборов изготавливается последовательным формированием на этой пластине различных слоев требуемой конфигурации с использованием тонкопленочных покрытий различного функционального назначения. Тонкие твердые пленки в микроэлектронной технологии выполняют функции конструктивного материала для формирования активных элементов интегральных схем (ИС), например, подзатворного диэлектрика МДП ИС (ИС на основе полевых транзисторов со структурой металл-диэлектрик-полупроводник), вспомогательных слоев, например в качестве маски при ионном легировании, защитных и пассивирующих покрытий и т.п. 1. При этом одной из общих функций тонких твердых пленок является защита активной структуры от проникновения нежелательных примесей на выбранном этапе формирования этой структуры. Однако эти покрытия не защищают активную структуру от примесей,которые уже проникли в полупроводниковую структуру на более ранних этапах изготовления, например, при выращивании кремния. Напротив, их наличие на поверхности пластины приводит к образованию переходной области между материалом покрытия и кремнием. Эта область служит стоком для неконтролируемых примесей в связи с наличием в ней большого градиента механических напряжений и ненасыщенных химических связей. Накопление неконтролируемых примесей в приповерхностной области пластины приводит к образованию характерных дефектов, которые значительно ухудшают характеристики изготавливаемых полупроводниковых приборов. Рассматриваемые покрытия, кроме того, обладают определенной селективностью действия по отношению к тем или иным загрязнениям, в связи с чем более широкое применение нашли многослойные покрытия. Наиболее близким к заявляемому техническому решению, его прототипом, является многослойное пассивирующее покрытие, содержащее последовательно сформированные на полупроводниковой подложке слои диоксида кремния толщиной 0,5-2,5 нм, поликристаллического кремния, нитрида кремния толщиной 0,05-0,2 мкм и борофосфоросиликатного стекла толщиной 0,6-2,0 мкм 2. Прямым функциональным назначением такого покрытия является защита активных областей полупроводникового прибора от загрязняющих примесей. Борофосфоросиликатное стекло служит защитой от проникновения в структуру влаги, нитрид кремния защищает прибор от подвижных ионов, тонкий диоксид кремния служит для обеспечения электрической связи между покрытием и подложкой за счет туннельного эффекта. Толщина слоя поликристаллического кремния при этом не регламентируется. Его функцией,как следует из описания прототипа, является уменьшение плотности зарядовых состояний на границе раздела покрытия и полупроводниковой структуры. Недостатком прототипа, как и аналогов, является то, что он обеспечивает только пассивную защиту активной структуры от примесей, которые могут быть внесены в структуру после формирования этого покрытия. Такое многослойное покрытие играет роль пассив 2 63462010.06.30 ного барьера на пути неконтролируемых примесей из внешней среды. Оно формируется на завершающих этапах изготовления активной структуры полупроводникового прибора, когда практически все высокотемпературные операции уже выполнены. Рассматриваемое покрытие не защищает активную структуру от неконтролируемых примесей, которые внесены в нее ранее в течение цикла изготовления. Неконтролируемые примеси накапливаются в кремнии, начиная уже с момента его выращивания. Одним из наиболее широко используемых типов подложек являются монокристаллические пластины ориентации (111), получаемые из кремния, выращенного методом Чохральского, и содержащие в качестве загрязняющих примесей преимущественно кислород и углерод. Воздействие на пластину разнообразных технологических сред при различных температурах, контакт с технологической оснасткой, изготовленной из различных материалов, приводит к неконтролируемому загрязнению пластин металлами. Их растворимость в кремнии сильно зависит от температуры. При нагреве от комнатной температуры до 1000 С она для подавляющего большинства неконтролируемых примесей повышается на несколько порядков. При последующем охлаждении пластин растворимость резко падает, и фактическая концентрация примесей начинает превышать предельную растворимость, в результате чего образуются преципитаты, представляющие собой микроскопические выделения второй фазы. Плотность таких выделений на рабочей поверхности пластины достигает 106 см-2 и более. Эти дефекты являются причиной так называемых мягких характеристик приборов, когда обратные токи переходов возрастают, а напряжение их пробоя снижается. Таким образом, прототип не обеспечивает защиту активной структуры от имеющихся в ней неконтролируемых примесей. Задачей заявляемой полезной модели является расширение функциональных возможностей покрытия по защите активной структуры от неконтролируемых примесей. Поставленная задача решается тем, что в функциональном покрытии для полупроводниковых кремниевых пластин ориентации (111), содержащем пленку нитрида кремния и пленку диоксида кремния, пленка нитрида кремния толщиной 0,1-0,4 мкм разделена на элементы в виде правильных треугольных островков пленкой диоксида кремния толщиной 0,1-2,0 мкм, причем стороны этих элементов ориентированы в кристаллографических направлениях типа 110, расстояние между ними составляет 10-100 мкм, а длина стороны выбрана из интервала (0,3-1,0), где- толщина пластин, а также тем, что элементы пленки нитрида кремния разделены на элементы меньших размеров островками пленки диоксида кремния при сохранении формы и ориентации сторон вновь образованных элементов. Сущность заявляемого технического решения заключается в появлении новой активной функции покрытия - генерации в кремниевой пластине управляемой сетки дислокаций, которая поглощает неконтролируемые примеси, внесенные как на предыдущих этапах формирования полупроводниковых приборов, так и на последующих. Заявляемое покрытие, в отличие от прототипа, формируется на нерабочей стороне пластины на начальных этапах изготовления полупроводниковой структуры. Образующаяся сетка дислокаций устойчива к воздействию разнообразных технологических факторов и работает в течение всего цикла изготовления приборов, а также при их последующей эксплуатации. Поглощение неконтролируемых примесей дислокациями известно давно. Это явление обусловлено высокой концентрацией ненасыщенных химических связей на дислокациях. Однако методы управления характеристиками дислокационной структуры в настоящее время развиты слабо. Настоящее техническое решение основано на явлении самоформирования дислокационной сетки за счет фрактального характера рисунка в заявляемом функциональном покрытии. Особенностью пленок нитрида кремния является наличие в них высоких растягивающих структурных напряжений до 100 ГПа 1, обусловленных процессами формирования 3 63462010.06.30 пленки. Несмотря на небольшое различие в значении коэффициента линейного термического расширения (клтр) 34 и кремния (3,410-6 К-1 для 34 3 и 3,7210-6 К-1 для 4), использование высоких температур при изготовлении полупроводниковых приборов и отсутствие полиморфных превращений 34 приводит к возникновению высоких механических напряжений на границе раздела -34. Границы элементов топологического рисунка характеризуются скачкообразным изменением значения и знака механических напряжений, что приводит к образованию на этих границах дислокаций в кремнии. Наличие большого количества регулярно расположенных элементов пленки нитрида кремния на нерабочей поверхности пластины приводит к формированию в ее объеме сетки дислокаций, управляемой параметрами рисунка. Разделение элементов пленки нитрида кремния дорожками и элементами пленки диоксида кремния усиливает описываемые процессы за счет того, что локальные островки нитрида кремния способствуют углублению диоксида кремния в подложку, что приводит к возникновению дополнительных распирающих напряжений на границах раздела элементов. Эти напряжения носят термический характер, однако их релаксация протекает также через образование дислокаций в материале подложки. Стороны топологических элементов покрытия на поверхности пластины ориентации(111) могут быть выполнены в одном из двух основных типов кристаллографических направлений - 112 или 110. Угол между этими направлениями составляет 30. Все остальные направления являются промежуточными. Если топологический элемент имеет углы, равные 230 (где- целое число), он может быть ориентирован строго в кристаллографических направлениях одного типа. Если элемент покрытия имеет прямоугольную форму (с углами 90230), его смежные стороны могут быть ориентированы либо одновременно в направлениях двух рассматриваемых типов, либо в промежуточных направлениях. Такая форма элементов не соответствует заявляемому техническому решению. А если же они имеют форму правильного треугольника (1) или шестиугольника (2),все их стороны могут быть ориентированы в кристаллографических направлениях только одного типа. Поскольку шестиугольник является линейной комбинацией треугольников,единственной рассматриваемой формой элементов формируемого рисунка в покрытии является правильный треугольник. Известно, что в кремнии основными плоскостями скольжения дислокаций являются кристаллографические плоскости типа 111 и 110. В пластине ориентации (111) плоскости типа 111 расположены под углами 10 (т.е. параллельно поверхности, в данном случае это плоскость ( 1 1 1 ) , находящаяся в двойниковой ориентации по отношению к рабочей поверхности) и 27032 к плоскости пластины, а плоскости типа 110 расположены под углами 390 (т.е. перпендикулярно поверхности, а именно плоскости (1 1 0) , (10 1 ) и (01 1 и 43516 (а именно плоскости (110), (101) и (011 к поверхности пластины. В случае ориентации сторон элементов покрытия в кристаллографических направлениях типа 112 генерация дислокаций энергетически наиболее выгодна в плоскостях(1 1 0) , (10 1 ) и (01 1 ) , расположенных перпендикулярно поверхности пластины, т.к. энергия образования этих дислокаций минимальна. При этом дислокации практически беспрепятственно прорастают на рабочую поверхность, приводя ее в негодность для формирования активных элементов полупроводниковых приборов. Ориентация сторон элементов рисунка в покрытии в направлениях 1 1 0 ,10 1 и 01 1 позволяет сформировать сетку дислокаций в плоскостях (110) и (11 1 ) (101) и (1 1 1) , (011) и ( 1 11) попарно, соответственно кристаллографическому направлению ориентации стороны элемента. Генерация дислокаций именно в этих плоскостях в данном случае энергетически наиболее выгодна и обусловлена тем, что возникающие от механических напряжений на границе элемента изгибающие моменты перпендикулярны границе этого элемента. 4 63462010.06.30 Совокупность плоскостей 111 скольжения дислокаций, формируемых единичным первичным элементом рисунка в покрытии, образует правильный тетраэдр с основанием,совпадающим с этим элементом, а совокупность плоскостей скольжения 110 образует тетраэдр с тем же основанием, но меньшей высоты. Пересечение рассматриваемых плоскостей скольжения приводит к блокированию дислокаций, скользящих в пересекающихся плоскостях с образованием дислокационных полупетель, закрепленных концами на обратной стороне пластины. Фактически образуется новый элемент структуры - тетраэдрический дефект упаковки, который, в зависимости от локальной плотности дислокаций,может быть полным или частичным. Эффективность поглощения неконтролируемых примесей дефектами упаковки значительно выше, чем дислокациями. Совокупность всех первичных элементов рисунка покрытия приводит к образованию дислокационной сетки,состоящей из множества одинаковых двойных тетраэдров. Любой элемент рисунка покрытия, выбранный в качестве центрального, окружен тремя боковыми соседними элементами, которые отделены от него полосками диоксида кремния и находятся по отношению к нему в двойниковой ориентации. Стороны этих элементов ориентированы в кристаллографических направлениях одного и того же типа 110, но их углы ориентированы в неравнозначных взаимно противоположных направлениях типа 112. При ориентации углов элементов в направлениях 1 1 2 ,1 2 1 и 2 1 1 плоскости скольжения 111 и 110 пересекаются с образованием тетраэдров внутри объема пластины. При ориентации углов элементов в направлениях 112 , 1 2 1 и 2 11 расположение плоскостей скольжения 111 и 110 таково, что они пересекаются с образованием тетраэдров вне объема пластины. Совокупность плоскостей скольжения,формируемых тремя соседними по отношению к центральному (при ориентации его углов в направлениях 1 1 2 ,1 2 1 и 2 1 1 элементами, приводит к образованию в объеме пластины дополнительного тетраэдрического купола над тетраэдром плоскостей скольжения, образованным центральным элементом. При этом пересечение плоскостей скольжения 111 и 110, образованных центральным и боковыми элементами, происходит на высоте меньшей высоты пересечения таких же плоскостей скольжения, но образованных только боковыми элементами. Этот факт, а также то, что боковые элементы не связаны между собой, приводит к тому, что упомянутый купол образуется неполным, а глубина проникновения дислокаций вглубь пластины от боковых элементов при этом не превышает глубины проникновения дислокаций от центрального элемента. Разделение первичных элементов пленки нитрида кремния на элементы меньших размеров островками пленки диоксида кремния при сохранении формы и ориентации сторон вновь образованных элементов приводит к увеличению плотности формируемой дислокационной сетки и соответственно к повышению эффективности поглощения неконтролируемых примесей. При этом образуется своеобразная фрактальная структура как непосредственно самого покрытия, так и генерируемой им дислокационной сетки. Такие структуры очень устойчивы и склонны к самоформированию, что значительно повышает их эффективность. Совокупность плоскостей скольжения дислокаций, формируемую такой фрактальной структурой, можно описать следующим образом. Вначале формируется сетка сдвоенных тетраэдров с основанием, совпадающим с первичным элементом пленки нитрида кремния (при ориентации его углов в направлениях 1 1 2 ,1 2 1 и 2 1 1). При первом разделении первичных элементов пленки нитрида кремния на элементы меньшего размера путем вписывания в него островков диоксида кремния в объеме кремниевой пластины формируется новый уровень сетки дислокаций, представляющий собой также тетраэдры,но площадь их основания уже в 41 раза меньше. При этом элементы рисунка покрытия,представляющие собой островки диоксида кремния треугольной формы, также являются основаниями тетраэдров плоскостей скольжения. При разделении этих вновь образованных элементов рисунка заявляемого покрытия островками других (островки нитрида раз 5 63462010.06.30 деляются островками диоксида, а островки диоксида разделяются островками нитрида) пленок образуется 42 элементов, площадь основания которых в 42 раза меньше по отношению к первичному тетраэдру и т.д. Высота тетраэдров каждый раз уменьшается в 2 раза. При этом вершины тетраэдров одного уровня находятся на одной и той же высоте и лежат в плоскости (111), которая также является плоскостью скольжения, что приводит к образованию нового элемента дислокационной структуры - октаэдра. Его можно рассматривать также как фигуру, образованную в результате пересечения двух тетраэдров. Основание первого тетраэдра совпадает с первичным элементом в пленке нитрида кремния. Основание второго тетраэдра лежит на высоте, равной половине высоты первого тетраэдра, находится в двойниковой ориентации по отношению к основанию первого тетраэдра, а его вершина обращена в сторону нерабочей поверхности пластины. Грани этого второго тетраэдра частично образованы гранями тетраэдров, основания которых совпадают с вновь образованными (т.е. образованными в результате вписывания нового элемента) элементами рисунка в покрытии. Очевидно, что образование второго тетраэдра и октаэдра происходит за счет явления самоформирования. Аналогично происходит формирование дислокационной структуры в плоскостях 110. Вершины тетраэдров, образованные плоскостями скольжения 110, находятся на одинаковой высоте и лежат в плоскости (111). Это приводит к самоформированию вторичных тетраэдров, находящихся в двойниковой ориентации по отношению к первичным, и обращенных вершиной в сторону нерабочей поверхности пластины. Пересечение совокупностей тетраэдров, образованных плоскостями скольжения 111 и 110, обеспечивает получение устойчивой взаимосвязанной структуры,состоящей из дислокаций и дефектов упаковки, и управляемой параметрами рисунка покрытия. Дальнейшее разделение элементов рисунка в покрытии приводит к образованию следующего уровня дислокационной сетки. Закономерности его образования аналогичны описанным выше. Этот уровень встраивается в предшествующий, образованный более крупными элементами, поскольку имеет общие с ним плоскости скольжения, но характеризуется большей плотностью дислокаций и расположен на меньшей глубине. Количество таких уровней подбирается опытным путем с учетом требуемой эффективности поглощения неконтролируемых примесей. Иначе, от качества исходного материала, чистоты применяемых реактивов, длительности и сложности технологического цикла изготовления активной структуры и т.п. Заявляемое техническое решение предполагает разделение первичных элементов рисунка в покрытии на элементы меньших размеров островками пленки диоксида кремния при сохранении формы и ориентации сторон вновь образованных элементов. Такое разделение может быть осуществлено островками различного размера. Если длина стороны островка составляет 1/2 от длины стороны первичного элемента, при разделении образуется три новых элемента пленки нитрида кремния и один элемент пленки на основе диоксида кремния. Если же длина стороны островка составляет 1/4 от длины стороны первичного элемента, при разделении образуется десять новых элементов пленки нитрида кремния и шесть элементов пленки диоксида кремния. Этот случай можно представить как поочередное вписывание островков пленки разнотипных материалов в островки нитрида кремния вписываются островки диоксида кремния, а в островки диоксида кремния вписываются островки нитрида кремния. Использование для разделения первичных элементов рисунка островков диоксида кремния различного размера позволяет получить несколько отличающиеся по внешнему виду структуры (см. ниже), однако, как показали экспериментальные исследования, различия в их эффективности для решения поставленной задачи не замечено. Естественно, что элементы покрытия меньшего размера приводят к возникновению механических напряжений, величина которых уменьшается пропорционально размеру этих элементов. Кроме того, пересечение плоскостей скольжения дислокаций, генерируемых различными элементами различного уровня, приводит к их взаимному блокированию 6 63462010.06.30 и образованию дислокационных полупетель. Поэтому разделение первичных элементов рисунка на более мелкие не приводит к прорастанию дислокационной структуры на рабочую поверхность. Каждой совокупности элементов рисунка одинакового размера соответствует дислокационная сетка, проникающая на некоторую глубину, зависящую от размеров этих элементов. С уменьшением размеров, обусловленным последовательным вписыванием все новых элементов, глубина соответствующей им дислокационной сетки становится меньше, а ее плотность, обусловленная возрастанием количества элементов, возрастает. Одновременное наличие элементов рисунка различного размера обеспечивает формирование результирующей дислокационной сетки, представляющей собой множество сеток,соответствующих этим элементам, и встроенных друг в друга в определенном порядке. В результате в объеме пластины формируется устойчивая сетка дислокаций, плотность которой возрастает при приближении к обратной стороне пластины. Экспериментально установлено, что практически все дислокации блокируются на глубине , соответствующей пересечению плоскостей скольжения 111 дислокаций, генерируемых первичным элементом покрытия с длиной стороны , т.е. равной высоте тетраэдра, которая составляет(90-3516)0,82. Эта глубина не должна превышать толщину пластины . Отсюда следует, что длина стороныэлемента покрытия не должна превышать /0,821,2. С учетом глубины активной структуры и допусков на разброс толщины пластины это требование ужесточается до значения 1,0. Минимальное значение размерапервичных элементов структуры определяется долей объема пластины, которую занимает дислокационная структура. Экспериментально установленным минимальным значением является 0,3, при котором примерно четверть объема пластины занята дислокациями. Меньшие значенияприводят к заметному снижению эффективности поглощения неконтролируемых примесей. Размер элементов следующего уровня, на которые затем разделяют первичные элементы,определяется размером первичного элемента. Так, каждый правильный треугольник,представляющий собой первичный элемент, в соответствии с заявляемым техническим решением может быть разделен ровно на 4 элемента одинакового размера. А каждый из этих вновь полученных элементов, в свою очередь, также может быть разделен опять таки на 4 элемента еще меньшего размера и т.д. Минимальный размер элементов рисунка при этом в принципе ограничен только возможностями технологического оборудования. Однако,как показывает практика, для решения поставленной в данном случае задачи достаточно,как правило, до трех уровней вписанных элементов. Внешний вид структур различного уровня приведен несколько ниже. Трудоемкость формирования рисунка покрытия при этом не зависит от минимального размера элементов. Расстояниемежду первичными элементами рисунка нитрида кремния (или ширина дорожек пленки диоксида кремния) определяется размерами зоны упругого влияния, возникающей в результате взаимодействия пленки нитрида кремния с подложкой. Максимальные механические напряжения вносятся в структуру элементами максимального размера. Поэтому первичные элементы рисунка являются, с одной стороны, инициирующими процесс дефектообразования, а с другой - ограничивающими прорастание дислокаций на рабочую сторону. Если расстояниемежду первичными элементами составляет величину менее 10 мкм, например 5 мкм, механические напряжения, индуцируемые этими элементами, активно взаимодействуют друг с другом с образованием сплошного поля напряжений. Величина градиента этого поля на границе раздела элементов, инициирующая генерацию дислокаций, оказывается слишком маленькой для того, чтобы дислокации проникли в пластину на глубину, достаточную для образования дислокационных полупетель. В результате дислокации генерируются не только по краю элемента, но и внутри его. Дислокационная структура оказывается неуправляемой. 7 63462010.06.30 Увеличение расстояниямежду первичными элементами до значения свыше 100 мкм,например 200 мкм, приводит к невозможности взаимодействия полей напряжений, вносимых соседними элементами рисунка в покрытии. В результате дислокационная структура формируется по островковому принципу внутри разделенных между собой тетраэдров. Процессы самоформирования обрываются на границе этих тетраэдров, единая устойчивая структура не образуется. Толщина пленки нитрида кремния менее 0,1 мкм, например, 0,05 мкм не обеспечивает достаточно высокого уровня механических напряжений, необходимых для формирования дислокационной структуры. Дислокационная сетка получается неплотной, процессы самоформирования практически отсутствуют, поэтому эффективность этой структуры очень мала. Толщина пленки нитрида кремния более 0,4 мкм, например, 0,6 мкм, приводит к генерации дислокаций не только по краю, но и внутри элементов. Внутри элементов они образуются преимущественно в плоскостях (1 1 0) , (10 1 ) и (01 1 ) , перпендикулярных поверхности пластины, что является неприемлемым. Толщина пленки диоксида кремния менее 0,1 мкм, например 0,05 мкм, также не обеспечивает достаточно высокого уровня механических напряжений, необходимых для усиления формирования дислокационной структуры. Ее наличие в этом случае практически незаметно. Толщина пленки диоксида кремния более 2,0 мкм, например 3,0 мкм, приводит к сильному дисбалансу напряжений, генерируемых диоксидом и нитридом кремния, в результате чего рассмотренные выше закономерности генерации дислокаций перестают соблюдаться. Заявляемое техническое решение поясняется фиг. 1-7. На фиг. 1 приведено схематическое изображение рисунка в покрытии, состоящее из первичных элементов в виде островков нитрида кремния с длиной стороныи разделяющих дорожек пленки диоксида кремния шириной . На фиг. 2 приведено изображение рисунка в покрытии, состоящее из первичных элементов, разделенных на элементы меньшего размера путем вписывания островков диоксида кремния. На фиг. 3 приведены варианты получаемого рисунка в покрытии после следующих этапов разделения элементов. В разных рядах элементов приведены изображения, получаемые последовательным вписыванием островков только однотипного (только диоксид, ряды 1 и 2) и разнотипных (диоксид и нитрид, ряды 3 и 4) материалов. На фиг. 4 приведено схематическое изображение элемента дислокационной структуры, образованной плоскостями скольжения 111 дислокаций,генерируемых первичным элементом рисунка. Для наглядности этот элемент приведен в координатахи вписан в куб, представляющий собой множество элементарных ячеек кристаллической решетки кремния, а соответствующие ему плоскости скольжения выделены заливкой. Элементы дислокационной структуры, образованные плоскостями скольжения 110, по своей форме аналогичны элементам, образованным плоскостями 111,но имеют меньшую высоту и находятся внутри последних. Во избежание загромождения рисунка здесь и на последующих фиг. 5 и 6 они не показаны. На фиг. 5 приведено изображение элементов дислокационной структуры, образованных плоскостями скольжения 111 вблизи поверхности пластины, после разделения первичного элемента на элементы меньшего размера. Эти тетраэдры находятся внутри тетраэдра, изображенного на фиг. 4. На фиг. 6 приведено изображение элементов дислокационной структуры, образованных плоскостями скольжения 111, после второго разделения первичного элемента на элементы меньшего размера. Эти тетраэдры находятся внутри тетраэдров, изображенных на фиг. 5. На фиг. 7 схематически изображена дислокационная структура, сформированная в результате релаксации механических напряжений, внесенных заявляемым покрытием с рисунком, приведенным на фиг. 2, и соответствующая виду АА. Сплошными линиями изображены плоскости скольжения дислокаций, соответствующие первичным элементам рисунка покрытия. Штрихпунктирными линиями изображены плоскости скольжения, соответствующие элементам, полученным в результате разделения первичных элементов на элементы меньшего размера. Плоскости скольжения, соответствующие элементам второго плана, изображены линиями, состоящими из точек. Плоскости скольжения, соответст 8 63462010.06.30 вующие процессам самоформирования дислокационной структуры, изображены пунктирными линиями. Из фиг. 7 видно, что тетраэдры, образованные плоскостями 110 от первичных элементов, пересекают тетраэдры, образованные плоскостями 111 от вторичных элементов и т.д. За счет этого происходит своеобразная сшивка всей дислокационной сетки, обеспечивающая повышение ее устойчивости. Таким образом, полученная дислокационная сетка представляет собой сложную организованную структуру, состоящую из множества тетраэдров, образованных плоскостями скольжения (111) и (110), причем плотность дислокаций увеличивается при приближении к нерабочей стороне пластины. Заявляемое покрытие действует следующим образом. Наличие регулярно расположенных островков нитрида и диоксида кремния приводит к появлению в покрытии знакопеременного поля механических напряжений. Величина и знак механических напряжений при этом зависят от материала элемента покрытия и его размера. Направление действия напряжений при этом определяется кристаллографической ориентацией сторон элементов покрытия. Наличие такого поля напряжений приводит к генерации в кремниевой пластине сетки дислокаций, плоскости скольжения которых расположены в соответствии с расположением элементов покрытия и образуют устойчивую структуру внутри пластины. Распределение концентрации неконтролируемых примесей по объему пластины определяется их растворимостью в различных областях этой пластины. При этом растворимость неконтролируемых примесей в значительной мере определяется возможностью образования химической связи с материалом пластины. С увеличением количества ненасыщенных (оборванных) химических связей вероятность образования связи между загрязняющей примесью и кремнием возрастает, т.к. уменьшается энергия активации их взаимодействия. При отсутствии сетки дислокаций наибольшим количеством оборванных химических связей в кремнии располагает приповерхностная область пластины, в которой формируется активная структура полупроводникового прибора. Наличие дислокационной сетки с высокой плотностью ненасыщенных химических связей приводит к значительному увеличению растворимости неконтролируемых примесей в объеме пластины, где их влияние на характеристики изготавливаемых приборов практически исключено. В процессе термообработки при формировании активной структуры полупроводникового прибора неконтролируемые примеси приобретают высокую подвижность и свободно перемещаются по всему объему пластины. При охлаждении структур концентрация неконтролируемых примесей перераспределяется в соответствии с существующей в объеме пластины плотностью ненасыщенных химических связей. Поскольку плотность таких связей в области сформированной дислокационной сетки на несколько порядков превышает их плотность в приповерхностной области, неконтролируемые примеси практически полностью концентрируются в объеме пластины, а ее рабочая поверхность остается чистой. Отсутствие неконтролируемых примесей вблизи рабочей поверхности заявляемой пластины обеспечивает и отсутствие их преципитации, т.е. дефекты на рабочей поверхности не образуются. Характеристики изготавливаемых приборов при этом заметно улучшаются. Таким образом, функциональные возможности заявляемого покрытия расширяются за счет его активного воздействия на структуру полупроводникового материала, что обеспечивает поглощение всех неконтролируемых примесей в формируемых полупроводниковых приборах. Испытания функциональных возможностей заявляемого покрытия проводили следующим образом. Для испытаний использовали пластины типа 100 КДБ 10 ориентации (111) и толщиной 450 мкм, предварительно отсортированные по завышенному содержанию неконтролируемых примесей. Расчетными значениями размерапервичного элемента являются величины от 0,3135 мкм до 1,0450 мкм. Заявляемое покрытие формировали путем последовательного нанесения пленки нитрида кремния, вскрытия в ней окон и последующего окисления открытых участков кремния. Пленку нитрида кремния требуемой толщи 9 63462010.06.30 ны формировали за счет реакции между дихлорсиланом и аммиаком на установке Изотрон-4-150. Рисунок в пленке нитрида кремния формировали методами стандартной фотолитографии и плазмохимического травления. Пленку диоксида кремния формировали путем окисления кремния под давлением на установке Термоком-М. Характеристики полученной структуры приведены в таблице. Влияние конструктивных особенностей заявляемого покрытия на характеристики тестовых структур Толщина пленки Размер Расстояние Толщина Количест- Ориенпервич- между пер- пленки во уровтация ного вичными диоксида ней впи- сторон 1,2,элемен- элемента- кремния, санных элемента, мкм ми, мкм мкм элементов тов 63462010.06.30 После формирования на обратной стороне пластин заявляемого покрытия на их рабочей стороне изготавливали тестовые переходы. Для оценки функциональных возможностей заявляемого покрытия измеряли напряжение пробоя рпереходов 1 и напряжение 2, при котором обратный ток через переход достигал 1 нА. После измерения характеристик полученных тестовых элементов с пластин удаляли все покрытия и травили в травителе Сиртла для выявления кристаллографических дефектов на рабочей стороне. Плотность микродефектов, отражающих наличие неконтролируемых примесей, а также плотность дислокаций и дефектов упаковки определяли методом оптической микроскопии при увеличении 250. Результаты контроля приведены в таблице. Из приведенных данных видно, что при использовании заявляемого технического решения напряжение пробоя тестовых структур и напряжение, при котором ток утечки достигает 1 нА, возрастают. Их рост сопровождается значительным уменьшением плотности микродефектов на рабочей поверхности пластины. Ориентация сторон элементов рисунка в направлениях типа 112 приводит к значительному повышению плотности дислокаций на рабочей стороне пластин и резкому ухудшению электрических характеристик тестовых структур. Использование запредельных значений заявляемых параметров не позволяет в полной мере решить поставленную задачу. Таким образом, заявляемое техническое решение позволяет по сравнению с прототипом расширить функциональные возможности покрытия по защите активных элементов от неконтролируемых примесей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
