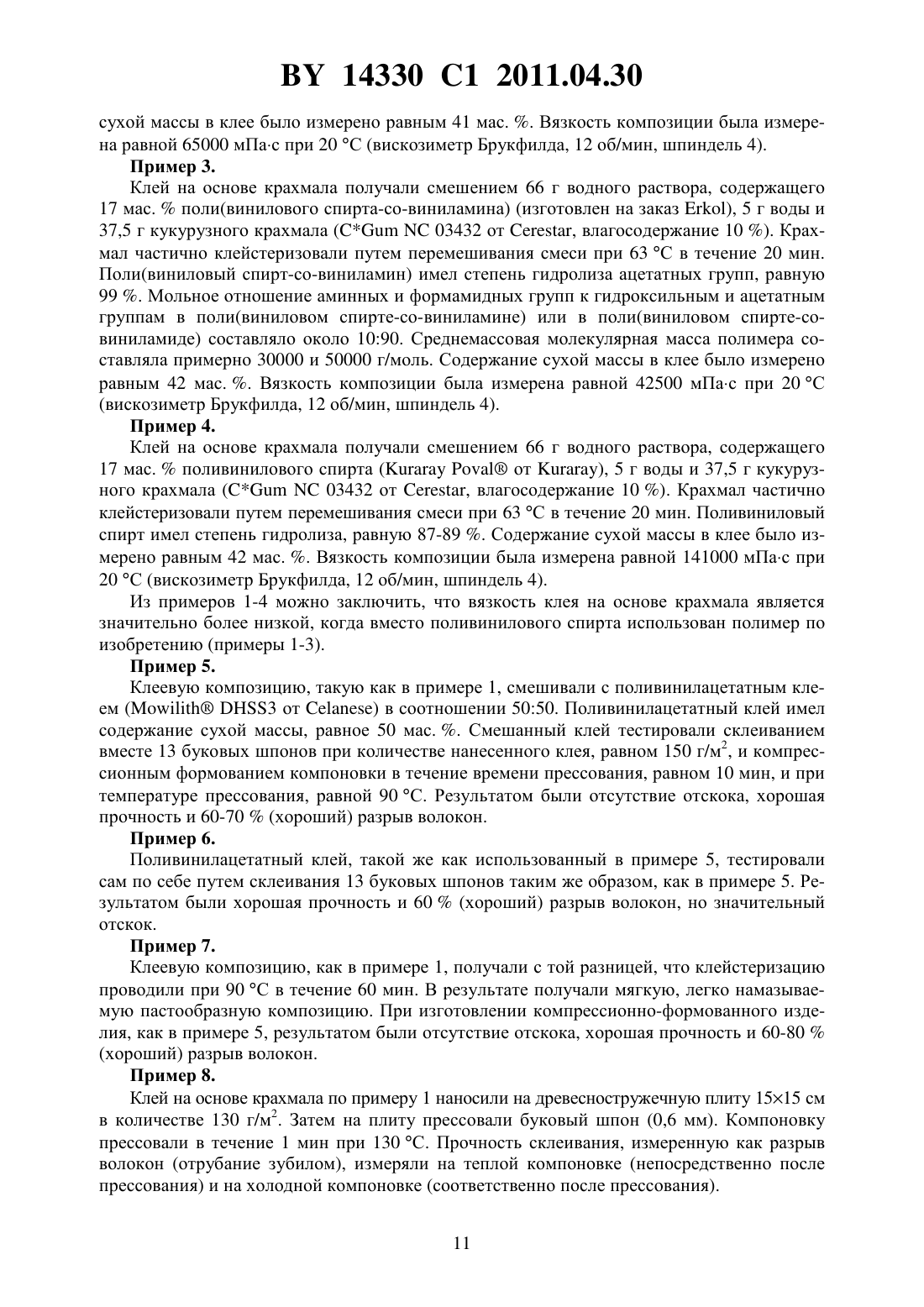

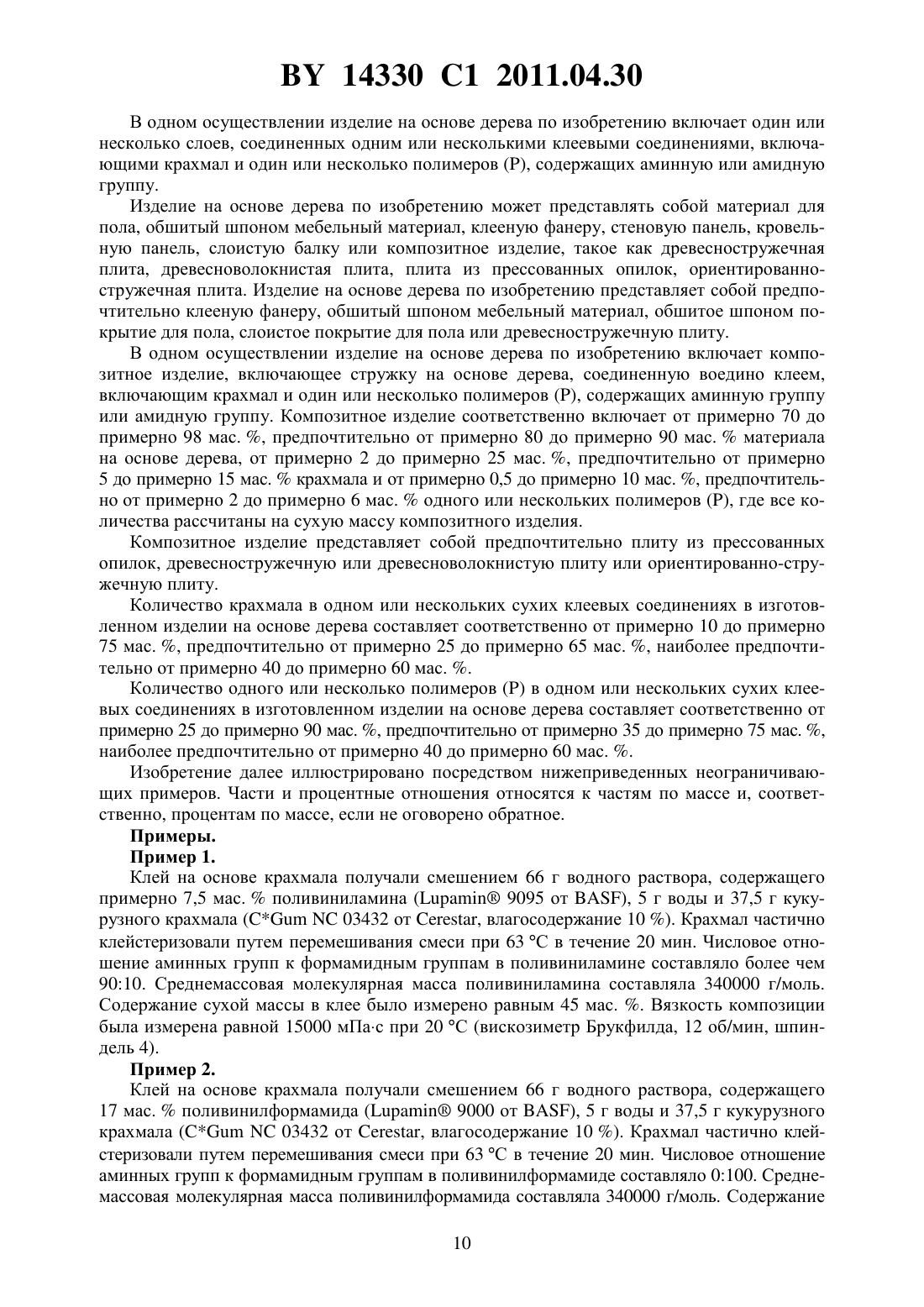

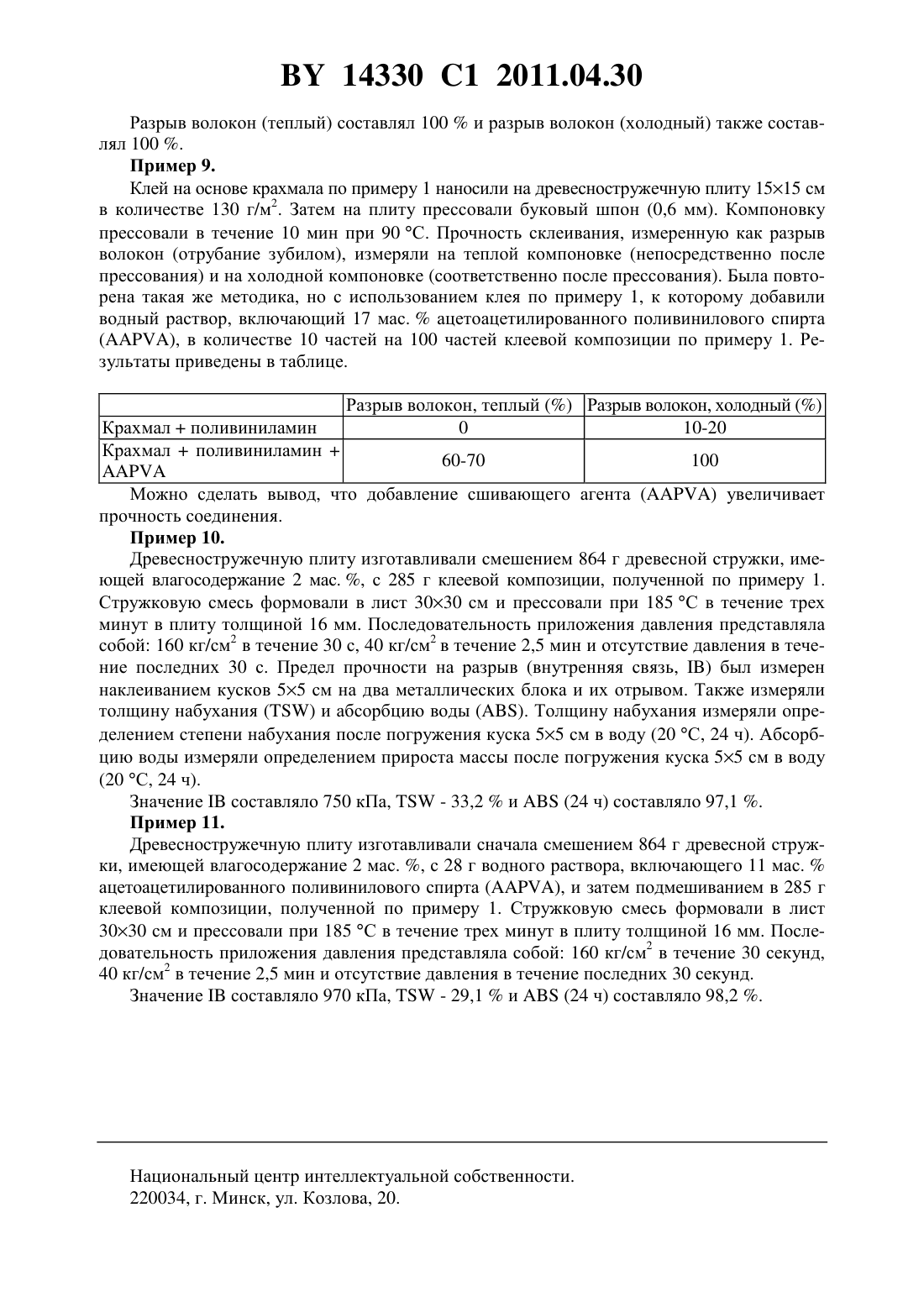

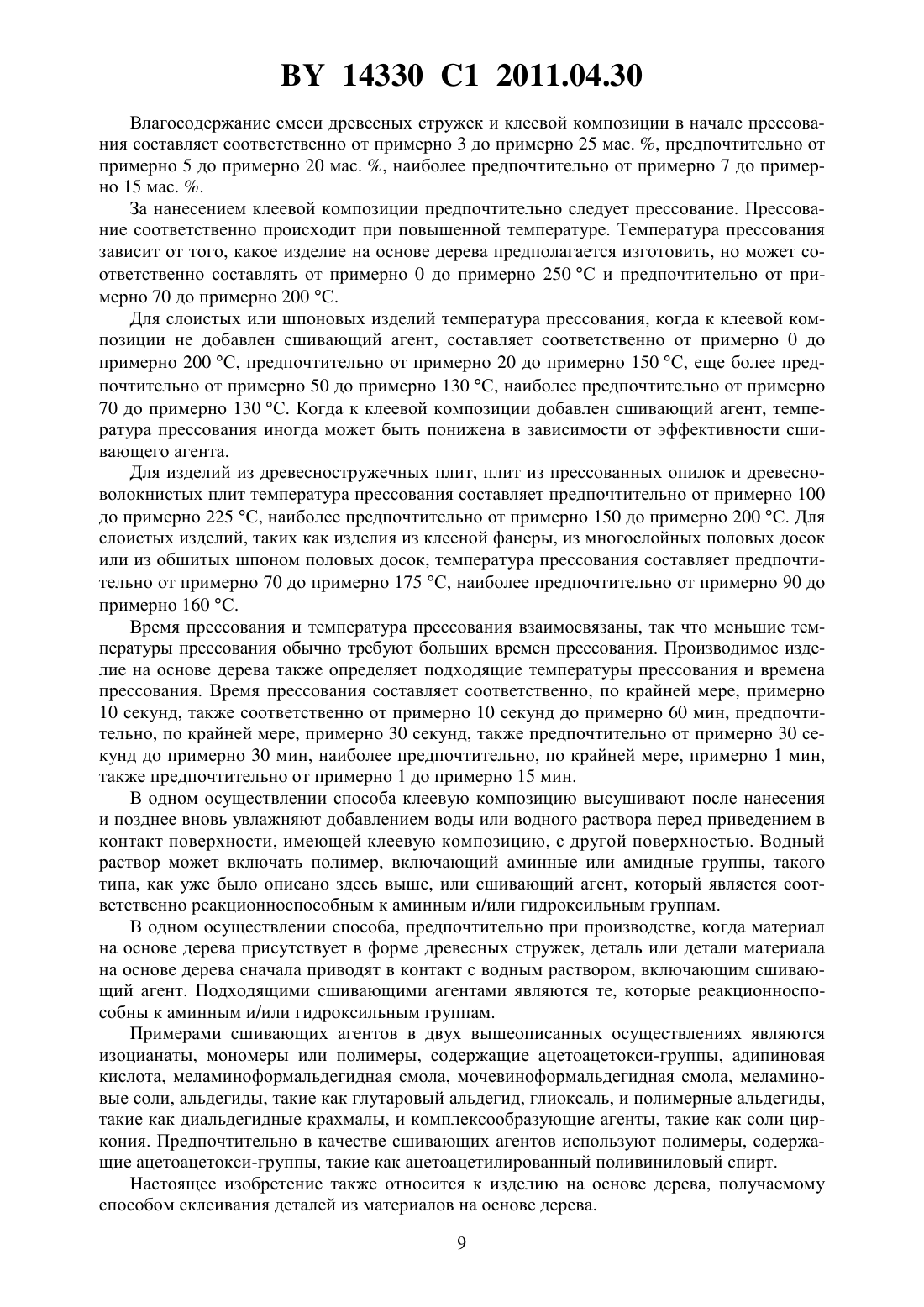

Клеевая композиция и способ ее получения

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель АКЦО НОБЕЛЬ КОАТИНГС ИНТЕРНЭШНЛ Б.В.(73) Патентообладатель АКЦО НОБЕЛЬ КОАТИНГС ИНТЕРНЭШНЛ Б.В.(57) 1. Клеевая композиция, включающая, по крайней мере, частично клейстеризованный крахмал и один или несколько полимеров , в которых от 5 до 100 мономерных звеньев содержат первичную аминную группу. 2. Клеевая композиция по п. 1, отличающаяся тем, что включает крахмал в количестве от примерно 15 до примерно 40 мас. . 3. Клеевая композиция по п. 1 или 2, отличающаяся тем, что включает один или несколько полимеровв количестве от примерно 2 до примерно 25 мас. . 4. Клеевая композиция по п. 1 или 2, отличающаяся тем, что включает крахмал и один или несколько полимеровв суммарном количестве от примерно 35 до примерно 55 мас. . 5. Клеевая композиция по п. 1 или 2, отличающаяся тем, что включает один или несколько полимеров , выбранных из группы, включающей поливиниламин и сополимер виниламина и винилового спирта. 6. Клеевая композиция по п. 1 или 2, отличающаяся тем, что в качестве полимера ,содержащего первичную аминную группу, включает поливиниламин, в котором мольное отношение аминных групп к амидным группам составляет от 595 до 1000. 7. Клеевая композиция по п. 1 или 2, отличающаяся тем, что в качестве полимеравключает поливиниламин. 8. Клеевая композиция по п. 1 или 2, отличающаяся тем, что дополнительно включает полимер или сополимер одного или нескольких этиленненасыщенных мономеров, не содержащих аминные или амидные группы. 9. Клеевая композиция по п. 8, отличающаяся тем, что в качестве полимера или сополимера включает гомополимер или сополимер сложного винилового эфира. 10. Клеевая композиция по п. 1 или 2, отличающаяся тем, что дополнительно включает полимер, содержащий ацетоацетоксигруппы. 14330 1 2011.04.30 11. Клеевой состав, включающий клеевую композицию по любому из пп. 1-9 и дополнительную клеевую композицию на основе дисперсии полимера одного или нескольких этиленненасыщенных мономеров. 12. Клеевой состав по п. 11, отличающийся тем, что в качестве полимера одного или нескольких этиленненасыщенных мономеров включает гомополимер или сополимер сложного винилового эфира. 13. Клеевой состав по п. 11 или 12, отличающийся тем, что включает клеевую композицию на основе крахмала в количестве от примерно 25 до примерно 75 мас.в расчете на общую массу клеевого состава. 14. Способ изготовления клеевой композиции, заключающийся в том, что смешивают крахмал и один или несколько полимеров , в которых от 5 до 100 мономерных звеньев содержат первичную аминную группу, в водной фазе при повышенной температуре,позволяющей, по крайней мере, частично клейстеризовать крахмал. 15. Способ по п. 14, отличающийся тем, что смешивание осуществляют при повышенной температуре от примерно 50 до примерно 99 С. 16. Способ по п. 14 или 15, отличающийся тем, что смешивание осуществляют при повышенной температуре от примерно 55 до примерно 65 С. 17. Способ по п. 14 или 15, отличающийся тем, что повышенную температуру поддерживают в течение, по меньшей мере, 1 минуты. 18. Способ по п. 14 или 15, отличающийся тем, что получают клеевую композицию,включающую крахмал в количестве от примерно 15 до примерно 40 мас. . 19. Способ по п. 14 или 15, отличающийся тем, что получают клеевую композицию,включающую один или несколько полимеровв количестве от примерно 2 до примерно 25 мас. . 20. Способ по п. 14 или 15, отличающийся тем, что один или несколько полимеров выбирают из группы, включающей поливиниламин и сополимер виниламина и винилового спирта. 21. Способ по п. 14 или 15, отличающийся тем, что в качестве полимера , содержащего первичную аминную группу, используют поливиниламин, в котором мольное отношение аминных групп к амидным группам составляет от 595 до 1000. 22. Клеевая композиция, полученная способом по любому из пп. 14-21. 23. Применение клеевой композиции по любому из пп. 1-10 или 22 или клеевого состава по любому из пп. 11-13 для склеивания деталей из материалов на основе дерева с получением изделия на основе дерева. 24. Способ склеивания деталей из материалов на основе дерева, заключающийся в том, что наносят клеевую композицию, включающую, по крайней мере, частично клейстеризованный крахмал и один или несколько полимеров , в которых от 5 до 100 мономерных звеньев содержат первичную аминную группу, на одну или несколько деталей из материала на основе дерева и соединяют одну или несколько деталей с одной или несколькими другими деталями. 25. Способ по п. 24, отличающийся тем, что наносят клеевую композицию на деталь из материала на основе дерева, приводят в контакт поверхность детали с нанесенной клеевой композицией с поверхностью другой детали из материала на основе дерева, соединяя детали с образованием клеевого соединения между деталями. 26. Способ по п. 24 или 25, отличающийся тем, что соединяют более чем две детали из материала на основе дерева. 27. Способ по п. 24 или 25, отличающийся тем, что соединяют детали из материала на основе дерева, представляющие собой древесную стружку. 28. Способ по п. 24 или 25, отличающийся тем, что используют клеевую композицию, включающую крахмал в количестве от примерно 15 до примерно 40 мас. . 2 14330 1 2011.04.30 29. Способ по п. 24 или 25, отличающийся тем, что используют клеевую композицию, включающую один или несколько полимеровв количестве от примерно 2 до примерно 25 мас. . 30. Способ по п. 24 или 25, отличающийся тем, что используют клеевую композицию, включающую крахмал и один или несколько полимеровв суммарном количестве от примерно 35 до примерно 55 мас. . 31. Способ по п. 24 или 25, отличающийся тем, что используют клеевую композицию, включающую один или несколько полимеров , выбранных из группы, включающей поливиниламин, сополимер виниламина и винилового спирта, полиаллиламин. 32. Способ по п. 24 или 25, отличающийся тем, что используют клеевую композицию, включающую в качестве полимераполивиниламин. 33. Способ по п. 24 или 25, отличающийся тем, что используют клеевую композицию, включающую дополнительно полимер одного или нескольких этиленненасыщенных мономеров, не содержащих аминные или амидные группы. 34. Способ по п. 24 или 25, отличающийся тем, что используют клеевую композицию, включающую дополнительно полимер, содержащий ацетоацетоксигруппы. 35. Изделие на основе дерева, включающее детали из материала на основе дерева, соединенные клеевой композицией, включающей крахмал и один или несколько полимеров, в которых от 5 до 100 мономерных звеньев содержат первичную аминную группу. 36. Изделие на основе дерева по п. 35, отличающееся тем, что включает один или несколько слоев на основе дерева, соединенных одним или несколькими клеевыми соединениями, образованными с использованием клеевой композиции, включающей крахмал и один или несколько полимеров , в которых от 5 до 100 мономерных звеньев содержат первичную аминную группу. 37. Изделие на основе дерева по п. 35, отличающееся тем, что в качестве деталей на основе дерева включает древесные стружки, соединенные клеевой композицией, включающей крахмал и один или несколько полимеров , в которых от 5 до 100 мономерных звеньев содержат первичную аминную группу. 38. Изделие на основе дерева, полученное способом по любому из пп. 24-34. Настоящее изобретение относится к клеевой композиции, способу изготовления клеевой композиции, способу склеивания материалов на основе дерева и к изделию на основе дерева. Смолы на основе формальдегида широко используются в клеевых композициях, применяемых для склеивания материалов на основе дерева. Примерами являются многослойные изделия, включающие несколько шпонов, склеенных вместе с целью создания изделий,используемых в производстве, например, мебели, или с целью получения клееной фанеры. В мебельной промышленности также принято наклеивать шпон на древесностружечную или древесноволокнистую плиту. Также материалы для пола обычно включают несколько клеевых прослоек, соединяющих слои материалов на основе дерева. При отверждении смолы на основе формальдегида формальдегид может высвобождаться как во время изготовления изделия, так и после него, в ходе использования изделия. Формальдегид, присутствующий в воздухе помещений, уже в течение многих лет вызывает обеспокоенность в связи с вредным воздействием на здоровье. Существует возрастающая потребность в клееных изделиях на основе дерева, таких как мебельные материалы, материалы для пола и другие строительные материалы для отделки помещений, которые удовлетворяют более строгим, вступающим в силу, стандартам по выделению токсичных веществ. В качестве альтернативы клеевым композициям, включающим смолы на основе формальдегида, доступны клеи на основе полимерных дисперсий, например, поливинилацетата. 3 14330 1 2011.04.30 Однако при изготовлении компрессионно-формованных изделий путем совместного склеивания слоев шпонов и прессования структуры в определенную форму важно свести к минимуму так называемый отскок клееной структуры, когда она извлечена из пресс-формы. Клеи на основе поливинилацетата обычно дают плохие результаты в терминах отскока. Также важно, чтобы компрессионно-формованное изделие по существу сохраняло свою форму при использовании, то есть при воздействии на него нагрузки. Данное свойство может быть измерено так называемым испытанием на усталость, используемым,например, для мебельных изделий, когда компрессионно-формованное изделие подвергают воздействию большого числа циклов нагрузки. В качестве альтернативы смолам на основе формальдегида в композициях для склеивания древесины также предлагаются клеи на основе крахмала. Клеевая композиция включает крахмал и поливиниловый спирт, причем композиция далее включает меламиновую смолу.( )// / 51. - 1999. - о. 6. - . 225-229. Требуемая температура прессования является весьма высокой. Патенты США 2051025,США 2102937, США 3487033, США 3355307 раскрывают клеи на основе крахмала, используемые для изготовления гофрированного картона.03/069061 раскрывает клей на основе крахмала, используемый при изготовлении изделия из картона. Однако общей проблемой, с которой приходится сталкиваться в случае известных из уровня техники клеевых композиций на основе крахмала, является увеличение вязкости уже при умеренном содержании сухой массы. Слишком высокая вязкость затрудняет распределение клеевой композиции. Достаточное содержание сухой массы обычно необходимо для получения хороших клеящих свойств, таких как клеевая прочность и отсутствие отскока при компрессионном формовании. Таким образом, основной вопрос заключается в том, как увеличить содержание сухой массы и при этом иметь возможность манипулировать клеем и использовать его наилучшим образом. Также частично клейстеризованный крахмал содержит частицы или гранулы крахмала, частично или полностью не подвергшиеся клейстеризации, которые могут осесть при хранении. Следовательно, срок хранения часто является ненадлежащим. Таким образом, все еще необходимы технические решения того, как дополнительно улучшить клеевые композиции на основе крахмала, чтобы сделать их более подходящими для склеивания материалов на основе дерева. Соответственно, настоящее изобретение представляет клеевую композицию, которая основана на крахмале, в которой содержание сухой массы может быть высоким и при этом, однако, имеющую сравнительно низкую вязкость, и которая дает превосходное качество склеивания и обладает хорошим сроком хранения. Также представляются способ склеивания материалов на основе дерева и изделие на основе дерева. Изделия на основе дерева, изготовленные по изобретению, соответственно показывают хорошие результаты в испытаниях, например, на прочность соединения, водостойкость, низкий отскок и удержание формы во время воздействия нагрузки для компрессионно-формованных шпонов(испытание на усталость). Под содержанием сухих веществ клеевой композиции здесь понимается неводная часть клеевой композиции. Клеевая композиция по изобретению включает, по крайней мере, частично клейстеризованный крахмал и один или несколько полимеров , содержащих аминную группу или амидную группу. Изобретение далее относится к способу изготовления клеевой композиции, включающему смешение крахмала и одного или нескольких полимеров , содержащих аминную группу или амидную группу, в водной фазе при повышенной температуре, чтобы, по крайней мере, частично клейстеризовать крахмал. Соответственно, крахмал добавляют к водной композиции, включающей один или несколько полимеров . Температура вод 4 14330 1 2011.04.30 ной композиции может быть повышена до того, как добавлен крахмал. Альтернативно,температуру повышают после добавления крахмала. Изобретение далее относится к клеевой композиции, получаемой способом изготовления клеевой композиции. Изобретение далее относится к изделию на основе дерева, включающему детали из материала на основе дерева, соединенные клеем, включающим крахмал и один или несколько полимеров , содержащих аминную группу или амидную группу. Требуемая температура для по крайней мере частичной клеистеризации крахмала зависит от типа использованного крахмала, однако обычно составляет, по крайней мере, 50 С. По крайней мере частично клейстеризованный крахмал получается путем воздействия на водную смесь, включающую крахмал, повышенной температуры соответственно от примерно 50 до примерно 99 С, предпочтительно от примерно 50 до примерно 80 С, более предпочтительно от примерно 55 до примерно 75 С. По крайней мере частично клейстеризованный крахмал получается путем выдерживания водной смеси, включающей крахмал, при повышенной температуре в течение соответственно, по крайней мере, примерно 0,1 мин, также соответственно от примерно 0,1 до примерно 180 мин, предпочтительно, по крайней мере, 1 мин, также предпочтительно от примерно 1 мин до примерно 60 мин, более предпочтительно, по крайней мере, 10 мин, также более предпочтительно от примерно 10 до примерно 40 мин. В одном осуществлении изобретения, осуществлении А, крахмал частично клейстеризован в меньшей степени и получается путем воздействия на водную смесь, включающую крахмал, повышенной температуры предпочтительно от примерно 50 до примерно 70 С,более предпочтительно от примерно 55 до примерно 65 С. В данном случае частично клейстеризованный крахмал получается путем выдерживания водной смеси, включающей крахмал, при повышенной температуре в течение предпочтительно, по крайней мере, 1 мин,также предпочтительно от примерно 1 до примерно 40 мин, более предпочтительно, по крайней мере, 5 мин, также более предпочтительно от примерно 5 до примерно 30 мин. В другом осуществлении изобретения, осуществлении В, крахмал частично клеистеризован в высшей степени или полностью клейстеризован и получается путем воздействия на водную смесь, включающую крахмал, повышенной температуры предпочтительно от примерно 70 до примерно 99 С, более предпочтительно от примерно 80 до примерно 95 С. В данном случае частично клейстеризованный крахмал получается путем выдерживания водной смеси, включающей крахмал, при повышенной температуре в течение предпочтительно, по крайней мере, 1 мин, также предпочтительно от примерно 1 до примерно 240 мин, более предпочтительно, по крайней мере, 10 мин, также более предпочтительно от примерно 10 до примерно 100 мин. Количество крахмала в клеевой композиции составляет соответственно от примерно 1 до примерно 50 мас. , предпочтительно от примерно 15 до примерно 40 мас. , более предпочтительно от примерно 20 до примерно 40 мас. , наиболее предпочтительно от примерно 30 до примерно 40 мас. , альтернативно наиболее предпочтительно от примерно 20 до примерно 35 мас. . Количество одного или нескольких полимеровв клеевой композиции составляет соответственно от примерно 0,1 до примерно 50 мас. , предпочтительно от примерно 1 до примерно 40 мас. , более предпочтительно от примерно 2 до примерно 25 мас. ,наиболее предпочтительно от примерно 2 до примерно 15 мас. . Количество суммы крахмала и одного или нескольких полимеровв клеевой композиции составляет соответственно от примерно 20 до примерно 70 мас. , предпочтительно от примерно 35 до примерно 60 мас. . Содержание сухих веществ в клеевой композиции составляет соответственно от примерно 20 до примерно 70 мас. , предпочтительно от примерно 35 до примерно 60 мас. ,5 14330 1 2011.04.30 более предпочтительно от примерно 40 до примерно 50 мас. , наиболее предпочтительно от примерно 42 до примерно 50 мас. . Примерами подходящих крахмалов являются нативные крахмалы и модифицированные крахмалы, полученные, например, из картофеля, кукурузы, пшеницы, риса, гороха и так далее, такие как ацетилированный деградированный крахмал, модифицированный алкилянтарной кислотой крахмал, окисленный крахмал, гидроксипропилированный крахмал, катионный крахмал, амилопектиновый крахмал, ацетилированный крахмал с высоким содержанием амилозы, крахмал из тапиоки, нативный картофельный крахмал, нативный кукурузный крахмал, нативный пшеничный крахмал, нативный рисовый крахмал и нативный гороховый крахмал. Один или несколько полимеровсоответственно включают мономерные звенья, содержащие аминную или амидную группу. Соответственно, от примерно 5 до примерно 100 мономерных звеньев в одном или нескольких полимерахсодержат аминную или амидную группу, предпочтительно от примерно 25 до примерно 100 , более предпочтительно от примерно 50 до примерно 100 , даже более предпочтительно от примерно 90 до примерно 100 . Наиболее предпочтительно все мономерные звенья в одном или нескольких полимерахсодержат аминную или амидную группу. Один или несколько полимеровсоответственно содержат первичную аминную или амидную группу. Один или несколько полимеровпредпочтительно включают один или несколько из названных поливиниламин, поли(виниловый спирт-со-виниламин), поли(виниловый спирт-со-винилформамид), полиаллиламин, полиэтиленимин, полиамидоамин и поливинилформамид. Более предпочтительно один или несколько полимероввключают один или несколько из названных поливиниламин, полиэтиленимин и поли(виниловый спирт-со-виниламин). Наиболее предпочтительным полимеромявляется поливиниламин. Поливиниламин обычно получают гидролизом поливинилформамида до определенной степени. Под поливиниламином здесь понимается поливиниламин, в котором мольное отношение аминных групп к формамидным группам составляет от 595 до 1000. Если мольное отношение аминных групп к формамидным группам составляет менее чем 595,полимер определяют как поливинилформамид. Мольное отношение аминных групп к формамидным группам в поливиниламине составляет предпочтительно от примерно 1090 до примерно 1000, более предпочтительно от примерно 5050 до примерно 1000, наиболее предпочтительно от примерно 8020 до примерно 1000. Поли(виниловый спирт-со-виниламин) обычно получают сополимеризацией винилацетата и винилформамида с последующим гидролизом, который дает сополимер, содержащий звенья винилового спирта и виниламина. В сополимере также могут присутствовать оставшиеся формамидные группы, а также оставшиеся ацетатные группы. Мольное отношение аминных групп к формамидным группам в поли(виниловом спирте-со-виниламине) составляет от 595 до 1000. Если числовое отношение аминных групп к формамидным группам менее чем 595, полимер определяют как поли(виниловый спирт-со-винилформамид). Мольное отношение гидроксильных групп к ацетатным группам в поли(виниловом спирте-со-виниламине) или в поли(виниловом спирте-со-виниламиде) составляет соответственно от примерно 2575 до 1000, предпочтительно от примерно 7525 до 1000. Мольное отношение аминных и формамидных групп к гидроксильным и ацетатным группам в поли(виниловом спирте-со-винилформамине) или в поли(виниловом спирте-со-винилформамиде) составляет соответственно от примерно 397 до примерно 1000, предпочтительно от примерно 1090 до примерно 1000, более предпочтительно от примерно 2575 до примерно 1000. Один или несколько полимеровимеют соответственно среднемассовую молекулярную массу от примерно 1000 до примерно 1000000 г/моль, предпочтительно от примерно 10000 до примерно 800000 г/моль, более предпочтительно от примерно 20000 до примерно 600000 г/моль, наиболее предпочтительно от примерно 50000 до примерно 500000 г/моль. 6 14330 1 2011.04.30 В осуществлении А изобретения вязкость (вискозиметр Брукфилда, 12 об/мин, шпиндель 4, при 20 С) клеевой композиции составляет соответственно меньше чем 100000 мПас,предпочтительно от примерно 5000 до примерно 50000 мПас, наиболее предпочтительно от примерно 10000 до примерно 25000 мПас. Клеевая композиция может далее включать добавки, такие как регуляторы вязкости и наполнители, такие как каолин, пшеничная мука, соевая мука, мука из скорлупы грецкого ореха или другие добавки, известные как подходящие для использования в рецептурах клеев для дерева. Клеевая композиция может также включать неорганические и органические соли, которые могли получиться из раствора одного или нескольких полимеров , использованных при получении клеевой композиции на основе крахмала. Часть одного или нескольких полимеровможет быть ионно-заряженной, предпочтительно катионнозаряженной. Количество отрицательных противоионов солей в клеевой композиции может составлять от 0 до примерно 10 мас.или от примерно 0,1 до примерно 5 мас. , или от примерно 0,2 до примерно 1 мас. . Клеевая композиция на основе крахмала также может быть объединена с дополнительной композицией, соответственно клеевой композицией, на основе дисперсии полимера или сополимера одного или нескольких этиленненасыщенных мономеров, который соответственно совершенно не включает аминные или амидные группы. В данном случае количество клея на основе крахмала составляет соответственно от примерно 10 до примерно 99 мас. , предпочтительно от примерно 25 до примерно 85 мас. , также предпочтительно от примерно 25 до примерно 75 мас. , наиболее предпочтительно от примерно 50 до примерно 75 мас.в расчете на совокупную массу непросохшего клея. Данная дополнительная клеевая композиция помимо смешения с клеем на основе крахмала может быть также использована как самостоятельный компонент в сочетании с клеевой композицией на основе крахмала. В дополнительном осуществлении клеевая композиция на основе крахмала может включать полимер или сополимер одного или нескольких этиленненасыщенных мономеров, который соответственно совершенно не включает аминные или амидные группы. Примерами подходящих полимеров или сополимеров одного или нескольких этиленненасыщенных мономеров являются виниловые сложноэфирные гомополимеры, такие как поливинилацетат, сополимеры виниловых сложных эфиров, такие как сополимер этиленвинилацетат , или сополимеры винилацетата с акриловыми мономерами, такими как метилметакрилат или бутилакрилат, стирол-бутадиеновый каучуки полиакрилаты. В общем, включение полимеров или сополимеров одного или нескольких этиленненасыщенных мономеров перечисленных выше типов в клеевую композицию на основе крахмала или в сочетание с клеевой композицией на основе крахмала может улучшить связывающие характеристики, такие как разрыв волокон шпонового или слоистого изделия. Клеевая композиция также может быть объединена со сшивающим агентом незадолго до использования. Подходящими сшивающими агентами являются те, которые реакционноспособны к аминным и/или гидроксильным группам. Примерами сшивающих агентов являются изоцианаты, мономеры или полимеры, содержащие ацетоацетокси-группы, адипиновая кислота, меламиноформальдегидная смола, мочевиноформальдегидная смола,меламиновые соли, альдегиды, такие как глутаровый альдегид, глиоксаль, и полимерные альдегиды, такие как диальдегидные крахмалы, и комплексообразующие агенты, такие как соли циркония. Предпочтительно в качестве сшивающих агентов используют полимеры, содержащие ацетоацетокси-группы, такие как ацетоацетилированный поливиниловый спирт. Если применяют сшивающий агент, его количество в клеевой композиции составляет соответственно вплоть до примерно 30 мас.или от примерно 0,1 до примерно 30 мас. , предпочтительно от примерно 0,1 до примерно 10 мас. , наиболее предпочтительно от примерно 0,5 до примерно 5 мас. . 7 14330 1 2011.04.30 Изобретение далее относится к применению клеевой композиции по изобретению для склеивания деталей материалов на основе дерева, образующих изделие на основе дерева. Изобретение далее относится к способу склеивания деталей из материалов на основе дерева, включающему нанесение клеевой композиции по настоящему изобретению на одну или несколько деталей из материала на основе дерева и соединение одной или нескольких деталей с одной или несколькими другими деталями из материала, предпочтительно материала на основе дерева. В одном осуществлении способ соответственно включает нанесение клеевой композиции по настоящему изобретению на деталь из материала на основе дерева, приведение в контакт поверхности, имеющей нанесенную клеевую композицию, с поверхностью другой детали из материала на основе дерева, тем самым соединение деталей вследствие образования клеевого соединения между деталями. В материалы на основе дерева здесь помимо цельной древесины также включены древесные материалы, такие как древесноволокнистые плиточные материалы, плиты из прессованных опилок и древесностружечные плиточные материалы. Подлежащие соединению поверхности могут представлять собой один и тот же тип материала на основе дерева или относиться к разным типам материала на основе дерева. Материал на основе дерева может представлять собой любой тип и форму материала на основе дерева, такие как стружки, волокна, листы, тонкие пластины, шпоны, куски и так далее. В одном осуществлении при изготовлении слоистых изделий способ соответственно включает нанесение клеевой композиции по изобретению на поверхность таким образом,чтобы клеевое соединение включало первоначально нанесенное количество, составляющее от примерно 0,1 до примерно 500 г/м 2. Нанесенное количество зависит от производимого изделия для компрессионно-формованных шпонов оно предпочтительно составляет от примерно 50 до примерно 200 г/м 2, для слоистого материала для пола оно предпочтительно составляет от примерно 100 до примерно 160 г/м 2 и для слоистых деревянных балок оно предпочтительно составляет от примерно 180 до примерно 500 г/м 2. Подходящий верхний предел также зависит от того типа материала на основе дерева, который обработан раствором. Клеевая композиция может быть нанесена на одну или на обе поверхности,подлежащие соединению. Если она нанесена на обе поверхности, сумма количеств, нанесенных на каждую поверхность, будет соответствовать предпочтительным количествам для конкретно оговоренного совокупного клеевого соединения. При изготовлении компрессионно-формованных шпонов способ соответственно включает соединение более чем двух деталей материалов на основе дерева, предпочтительно от 2 до 15. В одном осуществлении способ включает склеивание деталей материалов на основе дерева, где детали материала на основе дерева представляют собой древесные стружки, в котором термин древесные стружки здесь включает стружки, обрезки, чешуйки, древесные опилки и любой другой подобный материал на основе мелко раздробленного дерева. В данном случае изделие на основе дерева представляет собой композитное изделие, такое как плиту из прессованных опилок, древесностружечную или древесноволокнистую плиту или ориентированно-стружечную плиту. Влагосодержание подлежащих использованию древесных стружек составляет соответственно от примерно 0 до примерно 20 мас. , предпочтительно от примерно 1 до примерно 10 мас. , более предпочтительно от примерно 1,5 до примерно 5 мас. . Массовое отношение древесных стружек к клеевой композиции, рассчитанное на сухую массу, составляет соответственно от примерно 1001 до примерно 11, предпочтительно от примерно 501 до примерно 21, более предпочтительно от примерно 301 до примерно 2,51, наиболее предпочтительно от примерно 151 до примерно 31. 8 14330 1 2011.04.30 Влагосодержание смеси древесных стружек и клеевой композиции в начале прессования составляет соответственно от примерно 3 до примерно 25 мас. , предпочтительно от примерно 5 до примерно 20 мас. , наиболее предпочтительно от примерно 7 до примерно 15 мас. . За нанесением клеевой композиции предпочтительно следует прессование. Прессование соответственно происходит при повышенной температуре. Температура прессования зависит от того, какое изделие на основе дерева предполагается изготовить, но может соответственно составлять от примерно 0 до примерно 250 С и предпочтительно от примерно 70 до примерно 200 С. Для слоистых или шпоновых изделий температура прессования, когда к клеевой композиции не добавлен сшивающий агент, составляет соответственно от примерно 0 до примерно 200 С, предпочтительно от примерно 20 до примерно 150 С, еще более предпочтительно от примерно 50 до примерно 130 С, наиболее предпочтительно от примерно 70 до примерно 130 С. Когда к клеевой композиции добавлен сшивающий агент, температура прессования иногда может быть понижена в зависимости от эффективности сшивающего агента. Для изделий из древесностружечных плит, плит из прессованных опилок и древесноволокнистых плит температура прессования составляет предпочтительно от примерно 100 до примерно 225 С, наиболее предпочтительно от примерно 150 до примерно 200 С. Для слоистых изделий, таких как изделия из клееной фанеры, из многослойных половых досок или из обшитых шпоном половых досок, температура прессования составляет предпочтительно от примерно 70 до примерно 175 С, наиболее предпочтительно от примерно 90 до примерно 160 С. Время прессования и температура прессования взаимосвязаны, так что меньшие температуры прессования обычно требуют больших времен прессования. Производимое изделие на основе дерева также определяет подходящие температуры прессования и времена прессования. Время прессования составляет соответственно, по крайней мере, примерно 10 секунд, также соответственно от примерно 10 секунд до примерно 60 мин, предпочтительно, по крайней мере, примерно 30 секунд, также предпочтительно от примерно 30 секунд до примерно 30 мин, наиболее предпочтительно, по крайней мере, примерно 1 мин,также предпочтительно от примерно 1 до примерно 15 мин. В одном осуществлении способа клеевую композицию высушивают после нанесения и позднее вновь увлажняют добавлением воды или водного раствора перед приведением в контакт поверхности, имеющей клеевую композицию, с другой поверхностью. Водный раствор может включать полимер, включающий аминные или амидные группы, такого типа, как уже было описано здесь выше, или сшивающий агент, который является соответственно реакционноспособным к аминным и/или гидроксильным группам. В одном осуществлении способа, предпочтительно при производстве, когда материал на основе дерева присутствует в форме древесных стружек, деталь или детали материала на основе дерева сначала приводят в контакт с водным раствором, включающим сшивающий агент. Подходящими сшивающими агентами являются те, которые реакционноспособны к аминным и/или гидроксильным группам. Примерами сшивающих агентов в двух вышеописанных осуществлениях являются изоцианаты, мономеры или полимеры, содержащие ацетоацетокси-группы, адипиновая кислота, меламиноформальдегидная смола, мочевиноформальдегидная смола, меламиновые соли, альдегиды, такие как глутаровый альдегид, глиоксаль, и полимерные альдегиды,такие как диальдегидные крахмалы, и комплексообразующие агенты, такие как соли циркония. Предпочтительно в качестве сшивающих агентов используют полимеры, содержащие ацетоацетокси-группы, такие как ацетоацетилированный поливиниловый спирт. Настоящее изобретение также относится к изделию на основе дерева, получаемому способом склеивания деталей из материалов на основе дерева. 9 14330 1 2011.04.30 В одном осуществлении изделие на основе дерева по изобретению включает один или несколько слоев, соединенных одним или несколькими клеевыми соединениями, включающими крахмал и один или несколько полимеров , содержащих аминную или амидную группу. Изделие на основе дерева по изобретению может представлять собой материал для пола, обшитый шпоном мебельный материал, клееную фанеру, стеновую панель, кровельную панель, слоистую балку или композитное изделие, такое как древесностружечная плита, древесноволокнистая плита, плита из прессованных опилок, ориентированностружечная плита. Изделие на основе дерева по изобретению представляет собой предпочтительно клееную фанеру, обшитый шпоном мебельный материал, обшитое шпоном покрытие для пола, слоистое покрытие для пола или древесностружечную плиту. В одном осуществлении изделие на основе дерева по изобретению включает композитное изделие, включающее стружку на основе дерева, соединенную воедино клеем,включающим крахмал и один или несколько полимеров , содержащих аминную группу или амидную группу. Композитное изделие соответственно включает от примерно 70 до примерно 98 мас. , предпочтительно от примерно 80 до примерно 90 мас.материала на основе дерева, от примерно 2 до примерно 25 мас. , предпочтительно от примерно 5 до примерно 15 мас.крахмала и от примерно 0,5 до примерно 10 мас. , предпочтительно от примерно 2 до примерно 6 мас.одного или нескольких полимеров , где все количества рассчитаны на сухую массу композитного изделия. Композитное изделие представляет собой предпочтительно плиту из прессованных опилок, древесностружечную или древесноволокнистую плиту или ориентированно-стружечную плиту. Количество крахмала в одном или нескольких сухих клеевых соединениях в изготовленном изделии на основе дерева составляет соответственно от примерно 10 до примерно 75 мас. , предпочтительно от примерно 25 до примерно 65 мас. , наиболее предпочтительно от примерно 40 до примерно 60 мас. . Количество одного или несколько полимеровв одном или нескольких сухих клеевых соединениях в изготовленном изделии на основе дерева составляет соответственно от примерно 25 до примерно 90 мас. , предпочтительно от примерно 35 до примерно 75 мас. ,наиболее предпочтительно от примерно 40 до примерно 60 мас. . Изобретение далее иллюстрировано посредством нижеприведенных неограничивающих примеров. Части и процентные отношения относятся к частям по массе и, соответственно, процентам по массе, если не оговорено обратное. Примеры. Пример 1. Клей на основе крахмала получали смешением 66 г водного раствора, содержащего примерно 7,5 мас.поливиниламина ( 9095 от ), 5 г воды и 37,5 г кукурузного крахмала (03432 от , влагосодержание 10 ). Крахмал частично клейстеризовали путем перемешивания смеси при 63 С в течение 20 мин. Числовое отношение аминных групп к формамидным группам в поливиниламине составляло более чем 9010. Среднемассовая молекулярная масса поливиниламина составляла 340000 г/моль. Содержание сухой массы в клее было измерено равным 45 мас. . Вязкость композиции была измерена равной 15000 мПас при 20 С (вискозиметр Брукфилда, 12 об/мин, шпиндель 4). Пример 2. Клей на основе крахмала получали смешением 66 г водного раствора, содержащего 17 мас.поливинилформамида ( 9000 от ), 5 г воды и 37,5 г кукурузного крахмала (03432 от , влагосодержание 10 ). Крахмал частично клейстеризовали путем перемешивания смеси при 63 С в течение 20 мин. Числовое отношение аминных групп к формамидным группам в поливинилформамиде составляло 0100. Среднемассовая молекулярная масса поливинилформамида составляла 340000 г/моль. Содержание 10 14330 1 2011.04.30 сухой массы в клее было измерено равным 41 мас. . Вязкость композиции была измерена равной 65000 мПас при 20 С (вискозиметр Брукфилда, 12 об/мин, шпиндель 4). Пример 3. Клей на основе крахмала получали смешением 66 г водного раствора, содержащего 17 мас.поли(винилового спирта-со-виниламина) (изготовлен на заказ ), 5 г воды и 37,5 г кукурузного крахмала (03432 от , влагосодержание 10 ). Крахмал частично клейстеризовали путем перемешивания смеси при 63 С в течение 20 мин. Поли(виниловый спирт-со-виниламин) имел степень гидролиза ацетатных групп, равную 99 . Мольное отношение аминных и формамидных групп к гидроксильным и ацетатным группам в поли(виниловом спирте-со-виниламине) или в поли(виниловом спирте-совиниламиде) составляло около 1090. Среднемассовая молекулярная масса полимера составляла примерно 30000 и 50000 г/моль. Содержание сухой массы в клее было измерено равным 42 мас. . Вязкость композиции была измерена равной 42500 мПас при 20 С(вискозиметр Брукфилда, 12 об/мин, шпиндель 4). Пример 4. Клей на основе крахмала получали смешением 66 г водного раствора, содержащего 17 мас.поливинилового спирта (от ), 5 г воды и 37,5 г кукурузного крахмала (03432 от , влагосодержание 10 ). Крахмал частично клейстеризовали путем перемешивания смеси при 63 С в течение 20 мин. Поливиниловый спирт имел степень гидролиза, равную 87-89 . Содержание сухой массы в клее было измерено равным 42 мас. . Вязкость композиции была измерена равной 141000 мПас при 20 С (вискозиметр Брукфилда, 12 об/мин, шпиндель 4). Из примеров 1-4 можно заключить, что вязкость клея на основе крахмала является значительно более низкой, когда вместо поливинилового спирта использован полимер по изобретению (примеры 1-3). Пример 5. Клеевую композицию, такую как в примере 1, смешивали с поливинилацетатным клеем ( 3 от ) в соотношении 5050. Поливинилацетатный клей имел содержание сухой массы, равное 50 мас. . Смешанный клей тестировали склеиванием вместе 13 буковых шпонов при количестве нанесенного клея, равном 150 г/м 2, и компрессионным формованием компоновки в течение времени прессования, равном 10 мин, и при температуре прессования, равной 90 С. Результатом были отсутствие отскока, хорошая прочность и 60-70(хороший) разрыв волокон. Пример 6. Поливинилацетатный клей, такой же как использованный в примере 5, тестировали сам по себе путем склеивания 13 буковых шпонов таким же образом, как в примере 5. Результатом были хорошая прочность и 60(хороший) разрыв волокон, но значительный отскок. Пример 7. Клеевую композицию, как в примере 1, получали с той разницей, что клейстеризацию проводили при 90 С в течение 60 мин. В результате получали мягкую, легко намазываемую пастообразную композицию. При изготовлении компрессионно-формованного изделия, как в примере 5, результатом были отсутствие отскока, хорошая прочность и 60-80(хороший) разрыв волокон. Пример 8. Клей на основе крахмала по примеру 1 наносили на древесностружечную плиту 1515 см в количестве 130 г/м 2. Затем на плиту прессовали буковый шпон (0,6 мм). Компоновку прессовали в течение 1 мин при 130 С. Прочность склеивания, измеренную как разрыв волокон (отрубание зубилом), измеряли на теплой компоновке (непосредственно после прессования) и на холодной компоновке (соответственно после прессования). 11 14330 1 2011.04.30 Разрыв волокон (теплый) составлял 100 и разрыв волокон (холодный) также составлял 100 . Пример 9. Клей на основе крахмала по примеру 1 наносили на древесностружечную плиту 1515 см в количестве 130 г/м 2. Затем на плиту прессовали буковый шпон (0,6 мм). Компоновку прессовали в течение 10 мин при 90 С. Прочность склеивания, измеренную как разрыв волокон (отрубание зубилом), измеряли на теплой компоновке (непосредственно после прессования) и на холодной компоновке (соответственно после прессования). Была повторена такая же методика, но с использованием клея по примеру 1, к которому добавили водный раствор, включающий 17 мас.ацетоацетилированного поливинилового спирта, в количестве 10 частей на 100 частей клеевой композиции по примеру 1. Результаты приведены в таблице. Разрыв волокон, теплыйРазрыв волокон, холодныйКрахмалполивиниламин 0 10-20 Крахмалполивиниламин 60-70 100 Можно сделать вывод, что добавление сшивающего агентаувеличивает прочность соединения. Пример 10. Древесностружечную плиту изготавливали смешением 864 г древесной стружки, имеющей влагосодержание 2 мас. , с 285 г клеевой композиции, полученной по примеру 1. Стружковую смесь формовали в лист 3030 см и прессовали при 185 С в течение трех минут в плиту толщиной 16 мм. Последовательность приложения давления представляла собой 160 кг/см 2 в течение 30 с, 40 кг/см 2 в течение 2,5 мин и отсутствие давления в течение последних 30 с. Предел прочности на разрыв (внутренняя связь, ) был измерен наклеиванием кусков 55 см на два металлических блока и их отрывом. Также измеряли толщину набуханияи абсорбцию воды . Толщину набухания измеряли определением степени набухания после погружения куска 55 см в воду (20 С, 24 ч). Абсорбцию воды измеряли определением прироста массы после погружения куска 55 см в воду(20 С, 24 ч). Значениесоставляло 750 кПа,- 33,2 и(24 ч) составляло 97,1 . Пример 11. Древесностружечную плиту изготавливали сначала смешением 864 г древесной стружки, имеющей влагосодержание 2 мас. , с 28 г водного раствора, включающего 11 мас.ацетоацетилированного поливинилового спирта , и затем подмешиванием в 285 г клеевой композиции, полученной по примеру 1. Стружковую смесь формовали в лист 3030 см и прессовали при 185 С в течение трех минут в плиту толщиной 16 мм. Последовательность приложения давления представляла собой 160 кг/см 2 в течение 30 секунд,40 кг/см 2 в течение 2,5 мин и отсутствие давления в течение последних 30 секунд. Значениесоставляло 970 кПа,- 29,1 и(24 ч) составляло 98,2 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
