Клеевая композиция для этикеток

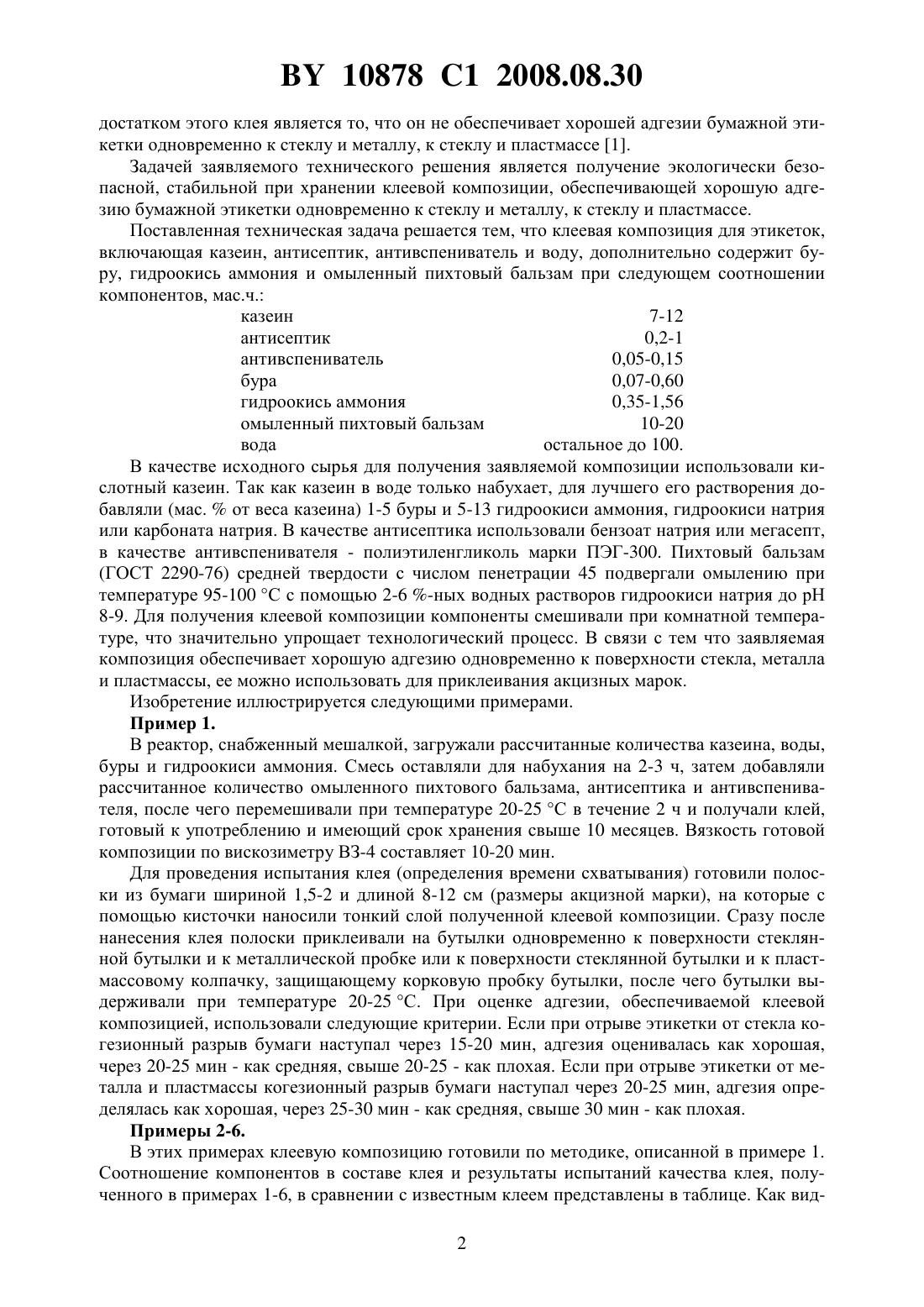

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛЕЕВАЯ КОМПОЗИЦИЯ ДЛЯ ЭТИКЕТОК(71) Заявитель Государственное научное учреждение Институт химии новых материалов Национальной академии наук Беларуси(72) Авторы Агабеков Владимир Енокович Кулевская Инна Владимировна Арико Надежда Григорьевна(73) Патентообладатель Государственное научное учреждение Институт химии новых материалов Национальной академии наук Беларуси(57) Клеевая композиция для этикеток, включающая казеин, антисептик, антивспениватель и воду, отличающаяся тем, что она дополнительно содержит буру, гидроокись аммония и омыленный пихтовый бальзам при следующем соотношении компонентов, мас.ч. казеин 7-12 антисептик 0,2-1,0 антивспениватель 0,05-0,15 бура 0,07-0,60 гидроокись аммония 0,35-1,56 омыленный пихтовый бальзам 10-20 вода остальное до 100. Изобретение относится к водорастворимым клеевым композициям для приклеивания бумажных этикеток к поверхности стекла, металла и пластмассы, в частности для приклеивания акцизных марок, а также для склеивания бумаги при упаковке различных изделий в картонные коробки и может быть использовано в пищевой промышленности. Известны клеевые композиции для приклеивания этикеток на основе различных синтетических и природных полимеров типа карбамидоформальдегидной смолы, акриловых сополимеров, крахмала и т.п. К их недостаткам относятся использование токсичных веществ, невысокая вязкость, в результате чего усложняется процесс приклеивания этикеток и снижается прочность их сцепления с поверхностью стекла. Клеи, содержащие крахмал,обладают недостаточной жизнестойкостью, что вызывает необходимость приготовления клея непосредственно перед его использованием. Наиболее близкой к заявляемой является клеевая композиция, содержащая, мас. ч. 560 водорастворимого полимера типа казеина, крахмала, декстрина, поливинилового спирта или полиакриловой кислоты, 0,01-0,03 антивспенивателя и 0,01-0,3 антисептика. Не 10878 1 2008.08.30 достатком этого клея является то, что он не обеспечивает хорошей адгезии бумажной этикетки одновременно к стеклу и металлу, к стеклу и пластмассе 1. Задачей заявляемого технического решения является получение экологически безопасной, стабильной при хранении клеевой композиции, обеспечивающей хорошую адгезию бумажной этикетки одновременно к стеклу и металлу, к стеклу и пластмассе. Поставленная техническая задача решается тем, что клеевая композиция для этикеток,включающая казеин, антисептик, антивспениватель и воду, дополнительно содержит буру, гидроокись аммония и омыленный пихтовый бальзам при следующем соотношении компонентов, мас.ч. казеин 7-12 антисептик 0,2-1 антивспениватель 0,05-0,15 бура 0,07-0,60 гидроокись аммония 0,35-1,56 омыленный пихтовый бальзам 10-20 вода остальное до 100. В качестве исходного сырья для получения заявляемой композиции использовали кислотный казеин. Так как казеин в воде только набухает, для лучшего его растворения добавляли (мас.от веса казеина) 1-5 буры и 5-13 гидроокиси аммония, гидроокиси натрия или карбоната натрия. В качестве антисептика использовали бензоат натрия или мегасепт,в качестве антивспенивателя - полиэтиленгликоль марки ПЭГ-300. Пихтовый бальзам(ГОСТ 2290-76) средней твердости с числом пенетрации 45 подвергали омылению при температуре 95-100 С с помощью 2-6 -ных водных растворов гидроокиси натрия до рН 8-9. Для получения клеевой композиции компоненты смешивали при комнатной температуре, что значительно упрощает технологический процесс. В связи с тем что заявляемая композиция обеспечивает хорошую адгезию одновременно к поверхности стекла, металла и пластмассы, ее можно использовать для приклеивания акцизных марок. Изобретение иллюстрируется следующими примерами. Пример 1. В реактор, снабженный мешалкой, загружали рассчитанные количества казеина, воды,буры и гидроокиси аммония. Смесь оставляли для набухания на 2-3 ч, затем добавляли рассчитанное количество омыленного пихтового бальзама, антисептика и антивспенивателя, после чего перемешивали при температуре 20-25 С в течение 2 ч и получали клей,готовый к употреблению и имеющий срок хранения свыше 10 месяцев. Вязкость готовой композиции по вискозиметру ВЗ-4 составляет 10-20 мин. Для проведения испытания клея (определения времени схватывания) готовили полоски из бумаги шириной 1,5-2 и длиной 8-12 см (размеры акцизной марки), на которые с помощью кисточки наносили тонкий слой полученной клеевой композиции. Сразу после нанесения клея полоски приклеивали на бутылки одновременно к поверхности стеклянной бутылки и к металлической пробке или к поверхности стеклянной бутылки и к пластмассовому колпачку, защищающему корковую пробку бутылки, после чего бутылки выдерживали при температуре 20-25 С. При оценке адгезии, обеспечиваемой клеевой композицией, использовали следующие критерии. Если при отрыве этикетки от стекла когезионный разрыв бумаги наступал через 15-20 мин, адгезия оценивалась как хорошая,через 20-25 мин - как средняя, свыше 20-25 - как плохая. Если при отрыве этикетки от металла и пластмассы когезионный разрыв бумаги наступал через 20-25 мин, адгезия определялась как хорошая, через 25-30 мин - как средняя, свыше 30 мин - как плохая. Примеры 2-6. В этих примерах клеевую композицию готовили по методике, описанной в примере 1. Соотношение компонентов в составе клея и результаты испытаний качества клея, полученного в примерах 1-6, в сравнении с известным клеем представлены в таблице. Как вид 2 10878 1 2008.08.30 но из данных (примеры 1-4), предлагаемая клеевая композиция обеспечивает более высокую адгезию бумажной этикетки одновременно к стеклу и металлу или к стеклу и пластмассе по сравнению с прототипом. При проведении контрольных опытов (примеры 5-6) с использованием концентраций компонентов клея, выходящих за пределы заявляемых, наблюдалось ухудшение адгезии бумажной этикетки. Влияние состава клеевой композиции на ее адгезионные свойства Состав клеевой композиции, мас. ч. ОмыАнтиГидро- ленный Анти- вспеБура окись пихтосептик нивааммония вый тель бальзам 0,07 0,35 10,0 0,20 0,05 0,21 0,48 13,0 0,40 0,08 0,36 0,93 17,0 0,70 0,11 0,60 1,56 20,0 1,00 0,15 0,04 0,30 9,0 0,15 0,04 0,65 1,63 21,0 1,15 0,17 по прототипу Адгезия бумажной этикетки Вода к стеклу к металлу Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3 хорошая хорошая хорошая хорошая средняя средняя хорошая хорошая хорошая хорошая хорошая плохая плохая плохая к пластмассе хорошая хорошая хорошая хорошая средняя средняя средняя
