Водосодержащая клеевая композиция для этикеток

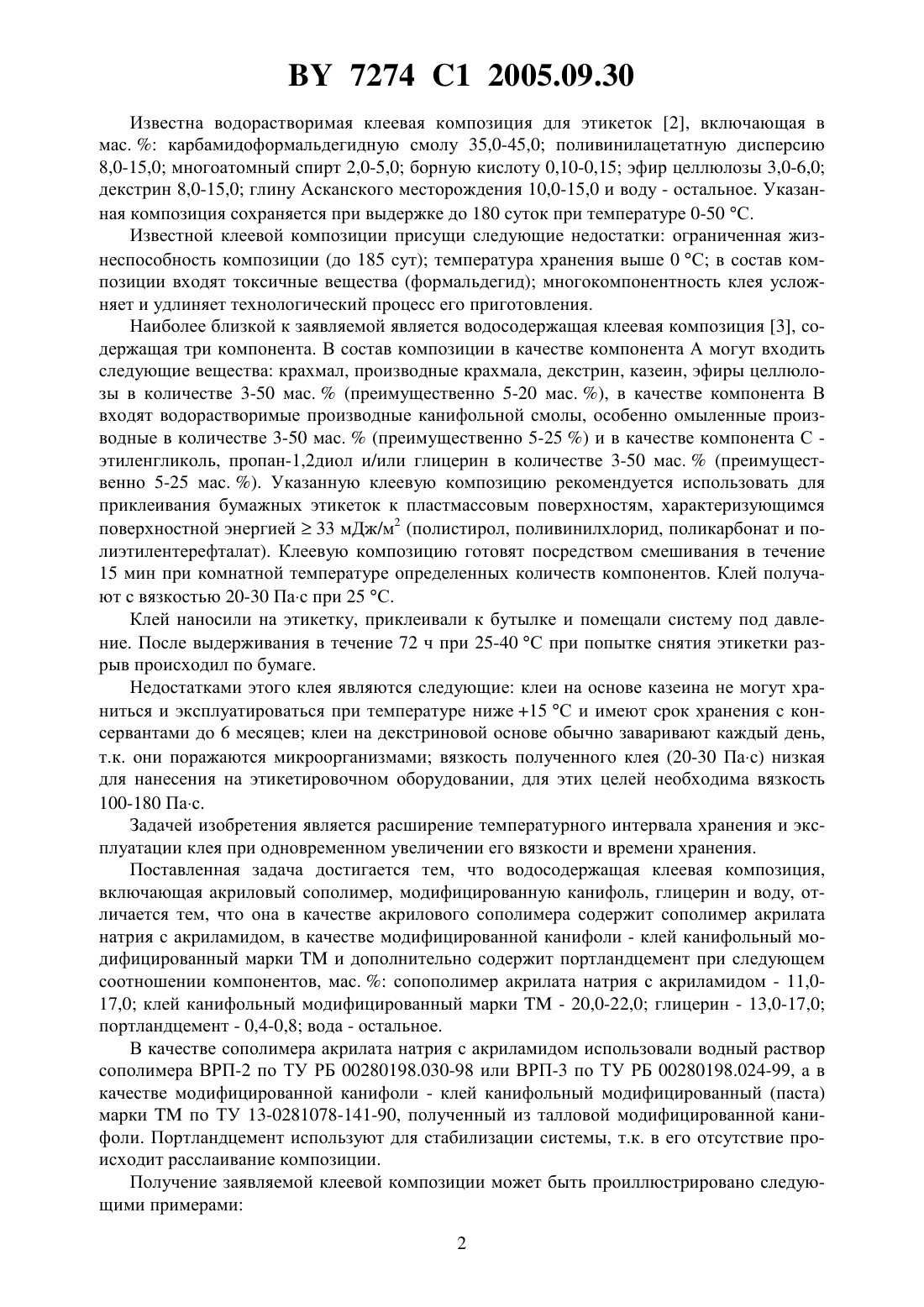

(51)09 133/00, 193/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВОДОСОДЕРЖАЩАЯ КЛЕЕВАЯ КОМПОЗИЦИЯ ДЛЯ ЭТИКЕТОК(71) Заявитель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(72) Авторы Бражников Михаил Михайлович Бражникова Лилия Ювенальевна Круль Леонид Петрович Матусевич Юрий Иванович(73) Патентообладатель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(57) Водосодержащая клеевая композиция для приклеивания этикеток к пластмассовым поверхностям, включающая акриловый сополимер, модифицированную канифоль, глицерин и воду, отличающаяся тем, что содержит в качестве акрилового сополимера сополимер акрилата натрия с акриламидом, в качестве модифицированной канифоли клей канифольный модифицированный марки ТМ и дополнительно содержит портландцемент при следующем соотношении компонентов, мас.сопополимер акрилата натрия с акриламидом 11,0-17,0 клей канифольный модифицированный марки ТМ 20,0-22,0 глицерин 13,0-17,0 портландцемент 0,4-0,8 вода остальное. Изобретение относится к водосодержащим клеевым композициям для приклеивания бумажных этикеток к пластмассовым поверхностям, а также к поверхностям из стекла,металла, дерева, картона, и может быть использовано в пищевой промышленности на автоматических линиях. Известен 1 контактный клей для наклеивания этикеток, содержащий эмульсию сополимера метилакрилата, бутилакрилата и метакриловой кислоты - 22-50 , канифоль, этерифицированную глицерином или пентаэритритом до кислотного числа 100-120 мг КОН/г и омыленную до рН 8-10, 2-9 , стабилизатор - поливиниловый спирт - 0,3-10 и воду остальное. Недостатками этого клея являются сложный технологический процесс получения компонентов клеевой композиции, ограничение температурного режима получения клея(25 С), невысокая адгезионная прочность (бумага прочнее клеевого соединения), низкая вязкость, что не позволяет использовать его на этикетировочном оборудовании. 7274 1 2005.09.30 Известна водорастворимая клеевая композиция для этикеток 2, включающая в мас.карбамидоформальдегидную смолу 35,0-45,0 поливинилацетатную дисперсию 8,0-15,0 многоатомный спирт 2,0-5,0 борную кислоту 0,10-0,15 эфир целлюлозы 3,0-6,0 декстрин 8,0-15,0 глину Асканского месторождения 10,0-15,0 и воду - остальное. Указанная композиция сохраняется при выдержке до 180 суток при температуре 0-50 С. Известной клеевой композиции присущи следующие недостатки ограниченная жизнеспособность композиции (до 185 сут) температура хранения выше 0 С в состав композиции входят токсичные вещества (формальдегид) многокомпонентность клея усложняет и удлиняет технологический процесс его приготовления. Наиболее близкой к заявляемой является водосодержащая клеевая композиция 3, содержащая три компонента. В состав композиции в качестве компонента А могут входить следующие вещества крахмал, производные крахмала, декстрин, казеин, эфиры целлюлозы в количестве 3-50 мас.(преимущественно 5-20 мас. ), в качестве компонента В входят водорастворимые производные канифольной смолы, особенно омыленные производные в количестве 3-50 мас.(преимущественно 5-25 ) и в качестве компонента С этиленгликоль, пропан-1,2 диол и/или глицерин в количестве 3-50 мас.(преимущественно 5-25 мас. ). Указанную клеевую композицию рекомендуется использовать для приклеивания бумажных этикеток к пластмассовым поверхностям, характеризующимся поверхностной энергией 33 мДж/м 2 (полистирол, поливинилхлорид, поликарбонат и полиэтилентерефталат). Клеевую композицию готовят посредством смешивания в течение 15 мин при комнатной температуре определенных количеств компонентов. Клей получают с вязкостью 20-30 Пас при 25 С. Клей наносили на этикетку, приклеивали к бутылке и помещали систему под давление. После выдерживания в течение 72 ч при 25-40 С при попытке снятия этикетки разрыв происходил по бумаге. Недостатками этого клея являются следующие клеи на основе казеина не могут храниться и эксплуатироваться при температуре ниже 15 С и имеют срок хранения с консервантами до 6 месяцев клеи на декстриновой основе обычно заваривают каждый день,т.к. они поражаются микроорганизмами вязкость полученного клея (20-30 Пас) низкая для нанесения на этикетировочном оборудовании, для этих целей необходима вязкость 100-180 Пас. Задачей изобретения является расширение температурного интервала хранения и эксплуатации клея при одновременном увеличении его вязкости и времени хранения. Поставленная задача достигается тем, что водосодержащая клеевая композиция,включающая акриловый сополимер, модифицированную канифоль, глицерин и воду, отличается тем, что она в качестве акрилового сополимера содержит сополимер акрилата натрия с акриламидом, в качестве модифицированной канифоли - клей канифольный модифицированный маркии дополнительно содержит портландцемент при следующем соотношении компонентов, мас.сопополимер акрилата натрия с акриламидом - 11,017,0 клей канифольный модифицированный марки- 20,0-22,0 глицерин - 13,0-17,0 портландцемент - 0,4-0,8 вода - остальное. В качестве сополимера акрилата натрия с акриламидом использовали водный раствор сополимера ВРП-2 по ТУ РБ 00280198.030-98 или ВРП-3 по ТУ РБ 00280198.024-99, а в качестве модифицированной канифоли - клей канифольный модифицированный (паста) маркипо ТУ 13-0281078-141-90, полученный из талловой модифицированной канифоли. Портландцемент используют для стабилизации системы, т.к. в его отсутствие происходит расслаивание композиции. Получение заявляемой клеевой композиции может быть проиллюстрировано следующими примерами 2(клей канифольный модифицированный марки ), глицерин, портландцемент. Смесь перемешивают при комнатной температуре до полной гомогенизации. При этом в смеси содержится в мас.11,0 сополимера акрилата натрия с акриламидом, 20,0 клея канифольного модифицированного марки , 13,0 глицерина, 0,4 портландцемента, остальное - до 100 воды. Динамическая вязкость полученного клея составляет 100 Пас при 20 С. Пример 2. В смеситель аналогично примеру 1 загружают ВРП-3, модифицированную канифоль(клей канифольный модифицированный марки ), глицерин, портландцемент. Смесь перемешивают при комнатной температуре до полной гомогенизации. При этом в смеси содержится в мас.17,0 сополимера акрилата натрия с акриламидом, 22,0 клея канифольного модифицированного марки , 17,0 глицерина, 0,8 портландцемента, остальное - до 100 воды. Динамическая вязкость полученного клея составляет 180 Пас при 20 С. Композиции, полученные при содержании компонентов, выходящих за пределы заявленных, не обладают приемлемыми для клея адгезионными и динамическими характеристиками. Полученный клей удобно использовать для подлежащих утилизации подложек. Этикетки, приклеенные этим клеем, удаляются в водной среде. Заявляемая клеевая композиция может храниться в неотапливаемых помещениях при любых погодных условиях (от -30 до 30 С). Полученный клей имеет однородную консистенцию в течение всего периода его жизнеспособности. Гарантированный срок хранения клея - один год. Клей может применяться для наклеивания бумажных этикеток также к стеклянной,жестяной, деревянной таре, может использоваться в пищевой промышленности на этикетировочных автоматах, он является нетоксичным, безвредным, аллергобезопасным. Источники информации 1. Патент РФ 2081145, 1997. 2. А.с. СССР 1675313, 1991. 3. Заявка ФРГ 4126074,1993. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
