Динамометрический ключ с легкой и быстрой регулировкой величины момента затяжки

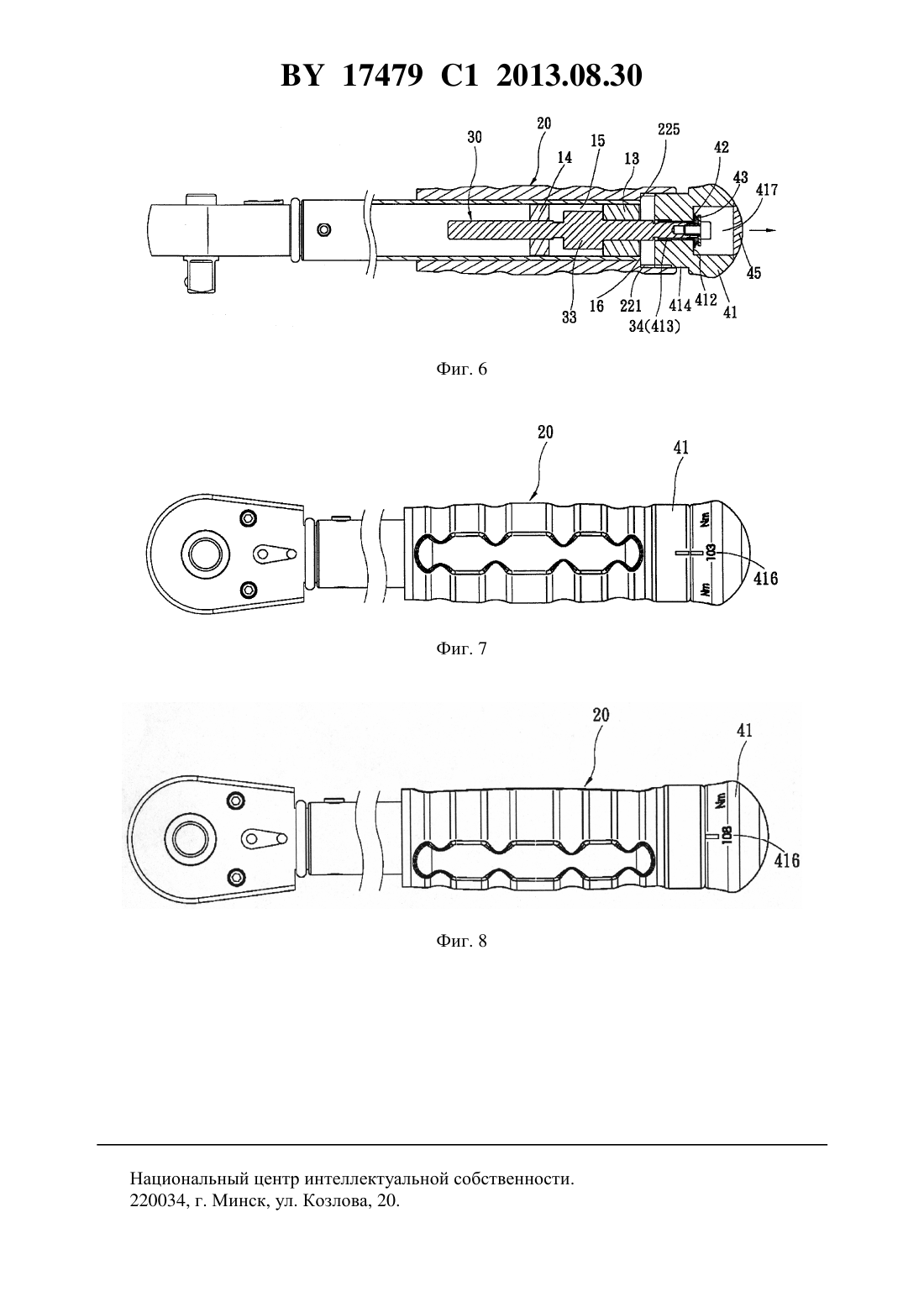

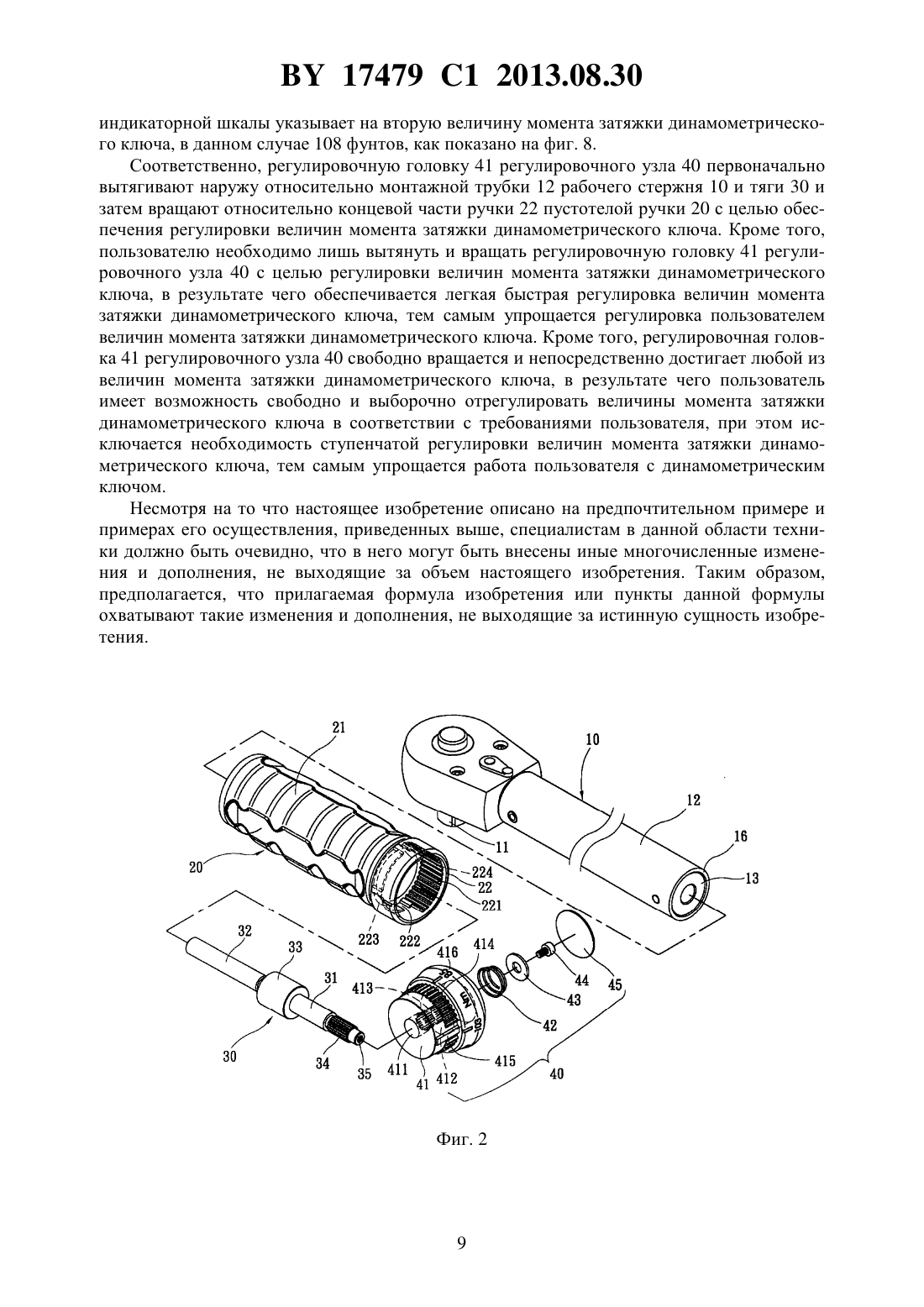

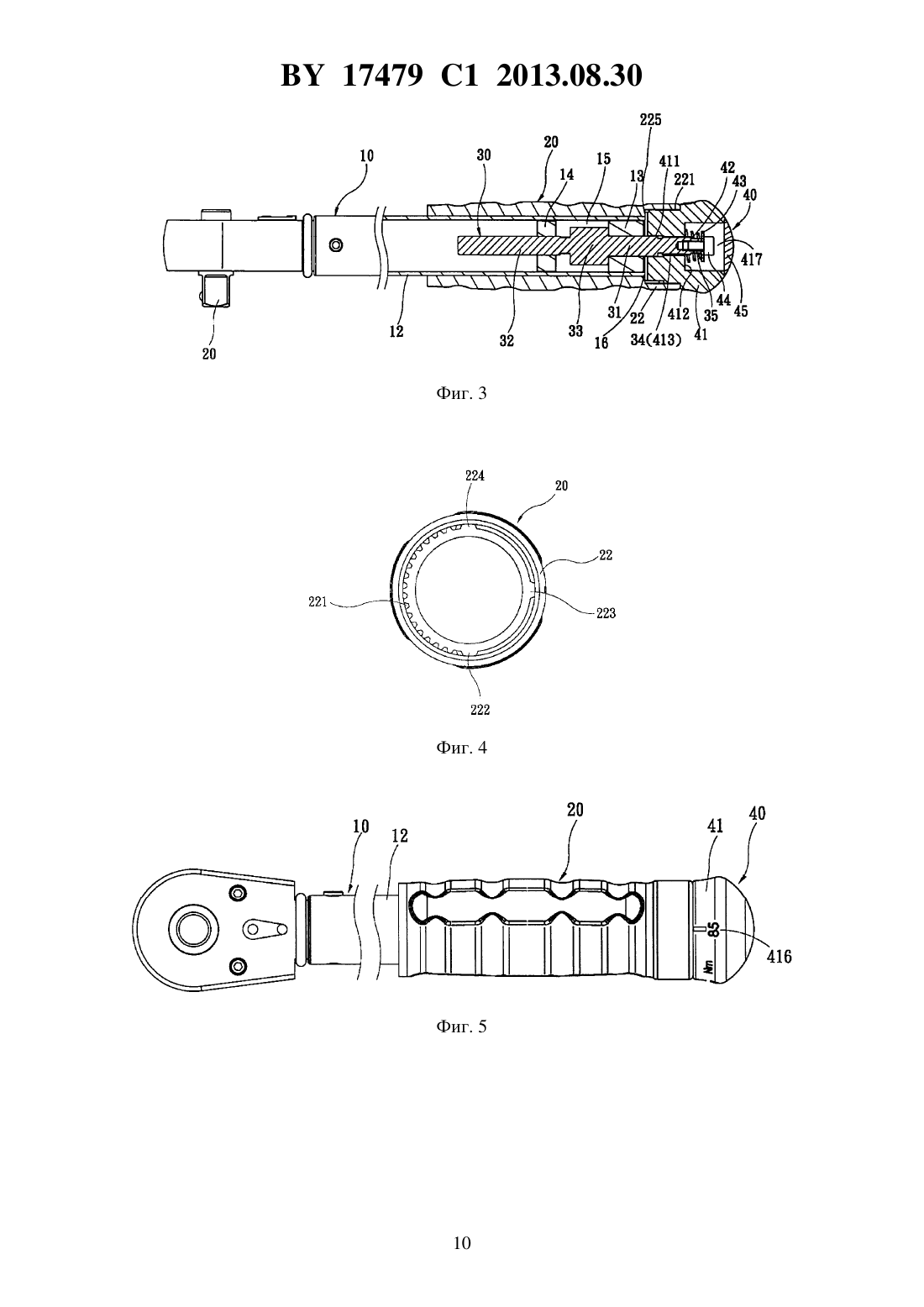

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ С ЛЕГКОЙ И БЫСТРОЙ РЕГУЛИРОВКОЙ ВЕЛИЧИНЫ МОМЕНТА ЗАТЯЖКИ(57) 1. Динамометрический ключ, включающий рабочий стержень, имеющий первый конец, снабженный монтажной трубкой, и второй конец, снабженный приводной частью пустотелую ручку, установленную на монтажной трубке рабочего стержня и имеющую концевую часть, содержащую внутреннюю стенку, снабженную первой зубчатой частью и несколькими позиционирующими пазами регулировочный узел, установленный на пустотелой ручке и включающий регулировочную головку, способную перемещаться относительно концевой части пустотелой ручки и имеющую внешнюю стенку, снабженную второй зубчатой частью, выполненной с возможностью зацепления с первой зубчатой частью пустотелой ручки, и позиционирующий блок, выполненный с возможностью стопорения в одном из позиционирующих пазов пустотелой ручки и с возможностью расцепления регулировочной головки регулировочного узла на концевой части пустотелой ручки. 17479 1 2013.08.30 2. Динамометрический ключ по п. 1, отличающийся тем, что дополнительно включает тягу, установленную в монтажной трубке рабочего стержня и присоединенную к регулировочной головке регулировочного узла для ограничения перемещения регулировочной головки регулировочного узла на монтажной трубке рабочего стержня. 3. Динамометрический ключ по п. 2, отличающийся тем, что регулировочная головка регулировочного узла установлена с возможностью перемещения на тяге и перемещения в осевом направлении относительно монтажной трубки рабочего стержня и тяги в положение, в котором вторая зубчатая часть регулировочной головки разъединяется с первой зубчатой частью пустотелой ручки, а позиционирующий блок регулировочной головки выполнен с возможностью разъединения с одним из позиционирующих пазов пустотелой ручки для расстопорения регулировочной головки регулировочного узла с концевой частью пустотелой ручки таким образом, чтобы обеспечивался поворот регулировочной головки регулировочного узла относительно концевой части пустотелой ручки. 4. Динамометрический ключ по п. 2, отличающийся тем, что регулировочный узел дополнительно включает резьбовой фиксирующий элемент, выполненный с возможностью навинчивания на тягу, и упругий элемент, установленный на тяге с возможностью смещения между резьбовым фиксирующим элементом и регулировочной головкой для отжимания регулировочной головки в направлении монтажной трубки рабочего стержня и концевой части пустотелой ручки. 5. Динамометрический ключ по п. 4, отличающийся тем, что регулировочный узел дополнительно включает шайбу, установленную на тяге и расположенную между резьбовым фиксирующим элементом и упругим элементом торцевую заглушку, установленную на регулировочной головке и закрывающую резьбовой фиксирующий элемент, шайбу,упругий элемент и тягу. 6. Динамометрический ключ по п. 5, отличающийся тем, что регулировочная головка регулировочного узла имеет внутреннюю стенку, включающую первый конец, снабженный сквозным отверстием, выполненным с возможностью перемещения на тяге, и второй конец, снабженный приемной камерой, соединенной со сквозным отверстием резьбовой фиксирующий элемент, шайба и упругий элемент регулировочного узла размещены в приемной камере регулировочной головки торцевая заглушка регулировочного узла установлена на концевой части приемной камеры регулировочной головки с возможностью закрывания приемной камеры регулировочной головки. 7. Динамометрический ключ по п. 6, отличающийся тем, что внутренняя стенка регулировочной головки регулировочного узла имеет промежуточную часть, снабженную ступенчатой ограничительной частью, расположенной между приемной камерой и сквозным отверстием упругий элемент регулировочного узла установлен с возможностью смещения между шайбой и ограничительной частью регулировочной головки. 8. Динамометрический ключ по п. 6, отличающийся тем, что дополнительно включает первую втулку и вторую втулку, установленные внутри монтажной трубки рабочего стержня, а тяга имеет первый конец, проходящий через первую втулку и через сквозное отверстие регулировочной головки в приемную камеру регулировочной головки для установки упругого элемента и шайбы регулировочного узла, и второй конец, проходящий через вторую втулку. 9. Динамометрический ключ по п. 8, отличающийся тем, что сквозное отверстие регулировочной головки имеет периферийную часть, снабженную первой зубчатой частью первый конец тяги имеет периферийную стенку, снабженную второй зубчатой частью,входящей в зацепление с первой зубчатой частью регулировочной головки. 10. Динамометрический ключ по п. 8, отличающийся тем, что первый конец тяги имеет торец, снабженный резьбовым отверстием, в который ввинчен резьбовой фиксирующий элемент. 2 17479 1 2013.08.30 11. Динамометрический ключ по п. 8, отличающийся тем, что монтажная трубка рабочего стержня имеет внутреннюю часть, образующую ограниченное пространство между первой втулкой и второй втулкой тяга имеет промежуточную часть, расположенную между ее первым концом и вторым концом и снабженную увеличенным ограничительным блоком, заключенным в ограниченном пространстве монтажной трубки между первой втулкой и второй втулкой. 12. Динамометрический ключ по п. 6, отличающийся тем, что диаметр приемной камеры регулировочной головки превышает диаметр сквозного отверстия. 13. Динамометрический ключ по п. 2, отличающийся тем, что тяга имеет возможность поворачиваться в монтажной трубке рабочего стержня путем вращения регулировочной головки регулировочного узла относительно концевой части пустотелой ручки. 14. Динамометрический ключ по п. 1, отличающийся тем, что концевая часть пустотелой ручки имеет кольцеобразную форму внутренняя стенка концевой части пустотелой ручки имеет первую полукруглую периферийную часть, снабженную первой зубчатой частью, и вторую полукруглую периферийную часть, снабженную позиционирующими пазами. 15. Динамометрический ключ по п. 14, отличающийся тем, что позиционирующие пазы пустотелой ручки расположены друг от друга на равном расстоянии. 16. Динамометрический ключ по п. 1, отличающийся тем, что регулировочная головка регулировочного узла имеет первый конец, заходящий внутрь концевой части пустотелой ручки и снабженный второй зубчатой частью и позиционирующим блоком, и увеличенный второй конец, выступающий наружу из концевой части пустотелой ручки и снабженный несколькими цифрами индикаторной шкалы, при этом каждая цифра совмещена с одним из соответствующих позиционирующих пазов ручки при вхождении позиционирующего блока регулировочной головки в один из позиционирующих пазов пустотелой ручки. 17. Динамометрический ключ по п. 1, отличающийся тем, что концевая часть пустотелой ручки расположена снаружи монтажной трубки рабочего стержня. 18. Динамометрический ключ по п. 1, отличающийся тем, что внутренняя стенка концевой части пустотелой ручки снабжена ступенчатой ограничительной частью, расположенной заподлицо с торцом монтажной трубки рабочего стержня для стопорения регулировочной головки регулировочного узла. Настоящее изобретение относится к ключу, в частности к динамометрическому ключу, величины момента затяжки которого могут быть предварительно заданы, зафиксированы и отрегулированы. Известный динамометрический ключ используют для фиксации и отсоединения детали, например винта и тому подобных деталей. Динамометрический ключ включает несколько предварительно заданных величин момента затяжки (таких как фунты) с целью обеспечения контроля степени затяжки детали для предотвращения повреждения или разрушения детали в результате исключительно высокой величины момента затяжки. Обычно величины момента затяжки динамометрического ключа имеют большие диапазоны,например, от 50 до 75-105 фунтов. Тем не менее пользователю приходится пошагово регулировать величины момента затяжки динамометрического ключа с целью последовательного изменения величин затяжки от 50 до 75-105 фунтов, в результате чего неэффективно используется рабочее время, и пользователь испытывает неудобства при регулировке моментов величины затяжки динамометрического ключа. Настоящее изобретение предназначено для устранения недостатков известного динамометрического ключа. Основная цель настоящего изобретения заключается в создании динамометрического ключа с легкой и быстрой регулировкой величин момента затяжки. 3 17479 1 2013.08.30 Другой целью настоящего изобретения является создание динамометрического ключа,в котором регулировочную головку регулировочного узла первоначально вытягивают наружу относительно монтажной трубки рабочего стержня и тяги и затем вращают относительно концевой части ручки с целью обеспечения регулировки величин момента затяжки динамометрического ключа. Дополнительной целью настоящего изобретения является создание динамометрического ключа, в котором пользователю лишь необходимо вытянуть и вращать регулировочную головку регулировочного узла с целью регулировки величин момента затяжки динамометрического ключа, в результате чего обеспечивается легкая быстрая регулировка величин момента затяжки динамометрического ключа, тем самым упрощается регулировка пользователем величин момента затяжки динамометрического ключа. Дополнительной целью настоящего изобретения является создание динамометрического ключа, в котором регулировочная головка регулировочного узла свободно вращается и непосредственно достигает любой из величин момента затяжки динамометрического ключа, в результате чего пользователь имеет возможность свободно и выборочно отрегулировать величины момента затяжки динамометрического ключа в соответствии с требованиями пользователя, при этом исключается необходимость ступенчатой регулировки величин момента затяжки динамометрического ключа, тем самым упрощается работа пользователя с динамометрическим ключом. В соответствии с настоящим изобретением предусматривается создание динамометрического ключа, включающего рабочий стержень, имеющий первый конец, снабженный монтажной трубкой, и второй конец, снабженный приводной частью, пустотелую ручку,установленную на монтажной трубке рабочего стержня и имеющую концевую часть,имеющую внутреннюю стенку, снабженную первой зубчатой частью и несколькими позиционирующими пазами, и регулировочный узел, установленный на ручке и включающий регулировочную головку, способную перемещаться относительно концевой части ручки и имеющую внешнюю стенку, снабженную второй зубчатой частью, разъемно зацепленной с первой зубчатой частью ручки, позиционирующий блок, разъемно блокируемый в одном из позиционирующих пазов ручки с целью фиксации с возможностью расцепления регулировочной головки регулировочного узла на концевой части ручки. В одном из усовершенствований динамометрический ключ дополнительно включает тягу, установленную в монтажной трубке рабочего стержня и присоединенную к регулировочной головке регулировочного узла для ограничения перемещения регулировочной головки регулировочного узла на монтажной трубке рабочего стержня. Предпочтительно регулировочная головка регулировочного узла установлена с возможностью перемещения на тяге и перемещения в осевом направлении относительно монтажной трубки рабочего стержня и тяги в положение, в котором вторая зубчатая часть регулировочной головки разъединяется с первой зубчатой частью пустотелой ручки, а позиционирующий блок регулировочной головки выполнен с возможностью разъединения с одним из позиционирующих пазов пустотелой ручки для расстопорения регулировочной головки регулировочного узла с концевой частью пустотелой ручки таким образом, чтобы обеспечивался поворот регулировочной головки регулировочного узла относительно концевой части пустотелой ручки. Также предпочтительно регулировочный узел дополнительно включает резьбовой фиксирующий элемент, выполненный с возможностью навинчивания на тягу, и упругий элемент, установленный на тяге с возможностью смещения между резьбовым фиксирующим элементом и регулировочной головкой для отжимания регулировочной головки в направлении монтажной трубки рабочего стержня и концевой части пустотелой ручки. Наиболее предпочтительно регулировочный узел дополнительно включает шайбу,установленную на тяге и расположенную между резьбовым фиксирующим элементом и упругим элементом торцевую заглушку, установленную на регулировочной головке и закрывающую резьбовой фиксирующий элемент, шайбу, упругий элемент и тягу. 4 17479 1 2013.08.30 Предпочтительно регулировочная головка регулировочного узла имеет внутреннюю стенку, включающую первый конец, снабженный сквозным отверстием, выполненным с возможностью перемещения на тяге, и второй конец, снабженный приемной камерой, соединенной со сквозным отверстием резьбовой фиксирующий элемент, шайба и упругий элемент регулировочного узла размещены в приемной камере регулировочной головки торцевая заглушка регулировочного узла установлена на концевой части приемной камеры регулировочной головки с возможностью закрывания приемной камеры регулировочной головки. Наиболее предпочтительно внутренняя стенка регулировочной головки регулировочного узла имеет промежуточную часть, снабженную ступенчатой ограничительной частью, расположенной между приемной камерой и сквозным отверстием упругий элемент регулировочного узла установлен с возможностью смещения между шайбой и ограничительной частью регулировочной головки. Также предпочтительно динамометрический ключ дополнительно включает первую втулку и вторую втулку, установленные внутри монтажной трубки рабочего стержня, а тяга имеет первый конец, проходящий через первую втулку и через сквозное отверстие регулировочной головки в приемную камеру регулировочной головки для установки упругого элемента и шайбы регулировочного узла, и второй конец, проходящий через вторую втулку. Предпочтительно сквозное отверстие регулировочной головки имеет периферийную часть, снабженную первой зубчатой частью первый конец тяги имеет периферийную стенку, снабженную второй зубчатой частью, входящей в зацепление с первой зубчатой частью регулировочной головки. Также предпочтительно первый конец тяги имеет торец, снабженный резьбовым отверстием, в который ввинчен резьбовой фиксирующий элемент. Также предпочтительно монтажная трубка рабочего стержня имеет внутреннюю часть, образующую ограниченное пространство между первой втулкой и второй втулкой тяга имеет промежуточную часть, расположенную между ее первым концом и вторым концом и снабженную увеличенным ограничительным блоком, заключенным в ограниченном пространстве монтажной трубки между первой втулкой и второй втулкой. Предпочтительно диаметр приемной камеры регулировочной головки превышает диаметр сквозного отверстия. Предпочтительно тяга имеет возможность поворачиваться в монтажной трубке рабочего стержня путем вращения регулировочной головки регулировочного узла относительно концевой части пустотелой ручки. В другом усовершенствовании концевая часть пустотелой ручки имеет кольцеобразную форму внутренняя стенка концевой части пустотелой ручки имеет первую полукруглую периферийную часть, снабженную первой зубчатой частью, и вторую полукруглую периферийную часть, снабженную позиционирующими пазами. Предпочтительно позиционирующие пазы пустотелой ручки расположены друг от друга на равном расстоянии. В еще одном усовершенствовании регулировочная головка регулировочного узла имеет первый конец, заходящий внутрь концевой части пустотелой ручки и снабженный второй зубчатой частью и позиционирующим блоком, и увеличенный второй конец, выступающий наружу из концевой части пустотелой ручки и снабженный несколькими цифрами индикаторной шкалы, при этом каждая цифра совмещена с одним из соответствующих позиционирующих пазов ручки при вхождении позиционирующего блока регулировочной головки в один из позиционирующих пазов пустотелой ручки. В еще одном усовершенствовании концевая часть пустотелой ручки расположена снаружи монтажной трубки рабочего стержня. В еще одном усовершенствовании внутренняя стенка концевой части пустотелой ручки снабжена ступенчатой ограничительной частью, расположенной заподлицо с торцом 5 17479 1 2013.08.30 монтажной трубки рабочего стержня для стопорения регулировочной головки регулировочного узла. Другие выгоды и преимущества настоящего изобретения станут очевидны после тщательного ознакомления с детальным описанием изобретения со ссылками на прилагаемые фигуры. Фиг. 1 - вид в перспективе динамометрического ключа в соответствии с предпочтительным примером осуществления настоящего изобретения фиг. 2 - вид в перспективе в разобранном виде динамометрического ключа, показанного на фиг. 1 фиг. 3 - вид спереди в поперечном разрезе динамометрического ключа, показанного на фиг. 1 фиг. 4 - вид сбоку пустотелой ручки динамометрического ключа, показанного на фиг. 2 фиг. 5 - вид сверху динамометрического ключа, показанного на фиг. 1 фиг. 6 - схематическое изображение действующего динамометрического ключа, показаного на фиг. 3, в работе фиг. 7 - схематическое изображение действующего динамометрического ключа, показаного на фиг. 5, в работе и фиг. 8 - схематическое изображение действующего динамометрического ключа, показаного на фиг. 7, в работе. Как показано на фигурах и первоначально на фиг. 1-5, динамометрический ключ, в соответствии с предпочтительным примером настоящего изобретения, включает рабочий стержень 10, имеющий первый конец, снабженный монтажной трубкой 12, и второй конец, снабженный приводной частью 11, пустотелую ручку 20, установленную на монтажной трубке 12 рабочего стержня 10 и имеющую концевую часть 22, содержащую внутреннюю стенку, снабженную первой зубчатой частью 221 и несколькими позиционирующими пазами 222, 223 и 224, и регулировочный узел 40, установленный на пустотелой ручке 20 и включающий регулировочную головку 41, способную перемещаться относительно концевой части 22 пустотелой ручки 20 и имеющую внешнюю стенку, снабженную второй зубчатой частью 414, выполненной с возможностью зацепления с первой зубчатой частью 221 пустотелой ручки 20, позиционирующий блок 415, выполненный с возможностью стопорения в одном из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20 и с возможностью расцепления регулировочной головки 41 регулировочного узла 40 на концевой части 22 пустотелой ручки 20, и тягу 30, установленную в монтажной трубке 12 рабочего стержня 10 и присоединенную к регулировочной головке 41 регулировочного узла 40 для ограничения перемещения регулировочной головки 41 регулировочного узла 40 на монтажной трубке 12 рабочего стержня 10. Динамометрический ключ дополнительно включает первую втулку 13 и вторую втулку 14, установленные внутри монтажной трубки 12 рабочего стержня 10, и монтажная трубка 12 рабочего стержня 10 имеет внутреннюю часть, образующую ограниченное пространство 15 между первой втулкой 13 и второй втулкой 14. Пустотелая ручка 20 имеет внешнюю стенку, снабженную удлиненной зубчатой противоскользящей частью 21 с целью упрощения удержания пустотелой ручки 20 пользователем. Концевая часть 22 пустотелой ручки 20 расположена снаружи монтажной трубки 12 рабочего стержня 10, и внутренняя стенка концевой части 22 пустотелой ручки 20 снабжена ступенчатой ограничительной частью 225, расположенной заподлицо с торцом 16 монтажной трубки 12 рабочего стержня 10 для стопорения регулировочной головки 41 регулировочного узла 40. Концевая часть 22 пустотелой ручки 20 имеет кольцеобразную форму, и внутренняя стенка концевой части 22 пустотелой ручки 20 имеет первую полукруглую периферийную часть, снабженную первой зубчатой частью 221, и вторую полукруглую периферийную часть, снабженную позиционирующими пазами 222, 223 и 224. 6 17479 1 2013.08.30 Позиционирующие пазы 222, 223 и 224 пустотелой ручки 20 расположены друг от друга на равном расстоянии. Регулировочная головка 41 регулировочного узла 40 установлена с возможностью перемещения на тяге 30 и перемещения в осевом направлении относительно монтажной трубки 12 рабочего стержня 10 и тяги 30 в положение, в котором вторая зубчатая часть 414 регулировочной головки 41 разъединяется с первой зубчатой частью 221 пустотелой ручки 20, а позиционирующий блок 415 регулировочной головки 41 выполнен с возможностью разъединения с одним из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20 для расстопорения регулировочной головки 41 регулировочного узла 40 с концевой частью 22 пустотелой ручки 20 таким образом, чтобы обеспечивался поворот регулировочной головки 41 регулировочного узла 40 относительно концевой части 22 пустотелой ручки 20. Регулировочная головка 41 регулировочного узла 40 имеет первый конец, заходящий вовнутрь концевой части 22 пустотелой ручки 20 и снабженный второй зубчатой частью 414 и позиционирующим блоком 415, и увеличенный второй конец, выступающий наружу из концевой части 22 пустотелой ручки 20 и снабженный несколькими цифрами 416 индикаторной шкалы, при этом каждая цифра совмещена с одним из соответствующих позиционирующих пазов 222, 223 и 224 пустотелой ручки 20 при вхождении позиционирующего блока 415 регулировочной головки 41 в один из позиционирующих пазов 222,223 и 224 пустотелой ручки 20. Регулировочная головка 41 регулировочного узла 40 имеет внутреннюю стенку, включающую первый конец, снабженный сквозным отверстием 411,выполненный с возможностью перемещения на тяге 30, и второй конец, снабженный приемной камерой 417, соединенной со сквозным отверстием 411. Диаметр приемной камеры 417 регулировочной головки 41 превышает диаметр сквозного отверстия, и внутренняя стенка регулировочной головки 41 регулировочного узла 40 имеет промежуточную часть, снабженную ступенчатой ограничительной частью, расположенной между приемной камерой 417 и сквозным отверстием 411. Сквозное отверстие 411 регулировочной головки 41 имеет периферийную часть, снабженную первой зубчатой частью 413. Регулировочный узел 40 дополнительно включает резьбовой фиксирующий элемент 44,выполненный с возможностью навинчивания на тягу 30, упругий элемент 42, установленный на тяге 30 с возможностью смещения между резьбовым фиксирующим элементом 44 и регулировочной головкой 41 для отжимания регулировочной головки 41 в направлении монтажной трубки 12 рабочего стержня 10 и концевой части 22 пустотелой ручки 20,шайбу 43, установленную на тяге 30 и расположенную между резьбовым фиксирующим элементом 44 и упругим элементом 42, и торцевую заглушку 45, установленную на регулировочной головке и закрывающую резьбовой фиксирующий элемент 44, шайбу 43,упругий элемент 42 и тягу 30. Резьбовой фиксирующий элемент 44, шайба 43 и упругий элемент 42 регулировочного узла 40 размещены в приемной камере 417 регулировочнойголовки 41, и торцевая заглушка 45 регулировочного узла 40 установлена на концевой части приемной камеры 417 регулировочной головки 41 с возможностью закрывания приемной камеры 417 регулировочной головки 41. Упругий элемент 42 регулировочного узла 40 установлен с возможностью смещения между шайбой 43 и ограничительной частью 412 регулировочной головки 41. Тяга 30 имеет возможность поворачиваться в монтажной трубке 12 рабочего стержня 10 путем вращения регулировочной головки 41 регулировочного узла 40 относительно концевой части 22 пустотелой ручки 20. Тяга 30 имеет первый конец 31, проходящий через первую втулку 13 и через сквозное отверстие 411 регулировочной головки 41 в приемную камеру 417 регулировочной головки 41 для установки упругого элемента 42 и шайбы 43 регулировочного узла 40, и второй конец 32, проходящий через вторую втулку 14 и промежуточную часть, расположенную между ее первым концом 31 и вторым концом 32 и снабженную увеличенным ограничительным блоком 33, заключенным в ограниченном пространстве 15 монтажной трубки 12 между первой втулкой 13 и второй втулкой 14. 7 17479 1 2013.08.30 Первый конец 31 тяги 30 имеет периферийную стенку, снабженную второй зубчатой частью 34, входящей в зацепление с первой зубчатой частью 413 регулировочной головки 41,и имеет торец, снабженный резьбовым отверстием 35, в который ввинчен резьбовой фиксирующий элемент 44. Как показано на фиг. 5-8 со ссылкой на фиг. 1-4, в процессе работы, когда вторая зубчатая часть 414 регулировочной головки 41 входит в зацепление с первой зубчатой частью 221 пустотелой ручки 20 и позиционирующий блок 415 регулировочной головки 41 стопорится в первом из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20, регулировочная головка 41 регулировочного узла 40 стопорится на конечной части 22 пустотелой ручки 20. В этот момент первая из цифр 416 индикаторной шкалы указывает на первую величину момента затяжки динамометрического ключа, в данном случае 85 фунтов, как показано на фиг. 5. В другом случае, при перемещении регулировочной головки 41 регулировочного узла 40 наружу относительно монтажной трубки 12 рабочего стержня 10 и тяги 30 из положения, показанного на фиг. 3, в положение, показанное на фиг. 6, вторая зубчатая часть 414 регулировочной головки 41 выходит из зацепления с первой зубчатой частью 221 пустотелой ручки 20 и позиционирующий блок 415 регулировочной головки 41 выходит из зацепления с первым из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20 для расстопорения регулировочной головки 41 регулировочного узла 40 с концевой частью 22 пустотелой ручки 20 таким образом, чтобы обеспечивалось вращение регулировочной головки 41 регулировочного узла 40 относительно концевой части 22 ручки 20. Таким образом, при перемещении позиционирующего блока 415 регулировочной головки 41 для совмещения со вторым из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20 регулировочная головка 41 регулировочного узла 40 отжимается возвращающей силой упругого элемента 42 и перемещается в направлении монтажной трубки 12 рабочего стержня 10 и тяги 30 из положения, показанного на фиг. 6, в положение, показанное на фиг. 3, таким образом, чтобы снова обеспечивалось зацепление второй зубчатой части 414 регулировочной головки 41 с первой зубчатой частью 221 пустотелой ручки 20, и позиционирующий блок 415 регулировочной головки 41 стопорится во втором из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20. В этот момент вторая из цифр 416 индикаторной шкалы указывает на вторую величину момента затяжки динамометрического ключа, в данном случае 103 фунта, как показано на фиг. 7. В другом случае, при перемещении регулировочной головки 41 регулировочного узла 40 наружу относительно монтажной трубки 12 рабочего стержня 10 и тяги 30 из положения,показанного на фиг. 3, в положение, показанное на фиг. 6, вторая зубчатая часть 414 регулировочной головки 41 выходит из зацепления с первой зубчатой частью 221 пустотелой ручки 20 и позиционирующий блок 415 регулировочной головки 41 выходит из зацепления со вторым из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20 для расстопорения регулировочной головки 41 регулировочного узла 40 с концевой частью 22 пустотелой ручки 20 таким образом, чтобы обеспечивалось вращение регулировочной головки 41 регулировочного узла 40 относительно концевой части 22 пустотелой ручки 20. Таким образом, при перемещении позиционирующего блока 415 регулировочной головки 41 для совмещения с третьим из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20 регулировочная головка 41 регулировочного узла 40 отжимается возвращающей силой упругого элемента 42 и перемещается в направлении монтажной трубки 12 рабочего стержня 10 и тяги 30 из положения, показанного на фиг. 6, в положение, показанное на фиг. 3, таким образом, чтобы снова обеспечивалось зацепление второй зубчатой части 414 регулировочной головки 41 с первой зубчатой частью 221 пустотелой ручки, и позиционирующий блок 415 регулировочной головки 41 стопорится в третьем из позиционирующих пазов 222, 223 и 224 пустотелой ручки 20. В этот момент третья из цифр 416 17479 1 2013.08.30 индикаторной шкалы указывает на вторую величину момента затяжки динамометрического ключа, в данном случае 108 фунтов, как показано на фиг. 8. Соответственно, регулировочную головку 41 регулировочного узла 40 первоначально вытягивают наружу относительно монтажной трубки 12 рабочего стержня 10 и тяги 30 и затем вращают относительно концевой части ручки 22 пустотелой ручки 20 с целью обеспечения регулировки величин момента затяжки динамометрического ключа. Кроме того,пользователю необходимо лишь вытянуть и вращать регулировочную головку 41 регулировочного узла 40 с целью регулировки величин момента затяжки динамометрического ключа, в результате чего обеспечивается легкая быстрая регулировка величин момента затяжки динамометрического ключа, тем самым упрощается регулировка пользователем величин момента затяжки динамометрического ключа. Кроме того, регулировочная головка 41 регулировочного узла 40 свободно вращается и непосредственно достигает любой из величин момента затяжки динамометрического ключа, в результате чего пользователь имеет возможность свободно и выборочно отрегулировать величины момента затяжки динамометрического ключа в соответствии с требованиями пользователя, при этом исключается необходимость ступенчатой регулировки величин момента затяжки динамометрического ключа, тем самым упрощается работа пользователя с динамометрическим ключом. Несмотря на то что настоящее изобретение описано на предпочтительном примере и примерах его осуществления, приведенных выше, специалистам в данной области техники должно быть очевидно, что в него могут быть внесены иные многочисленные изменения и дополнения, не выходящие за объем настоящего изобретения. Таким образом,предполагается, что прилагаемая формула изобретения или пункты данной формулы охватывают такие изменения и дополнения, не выходящие за истинную сущность изобретения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 11
