Гаечный трещоточный ключ

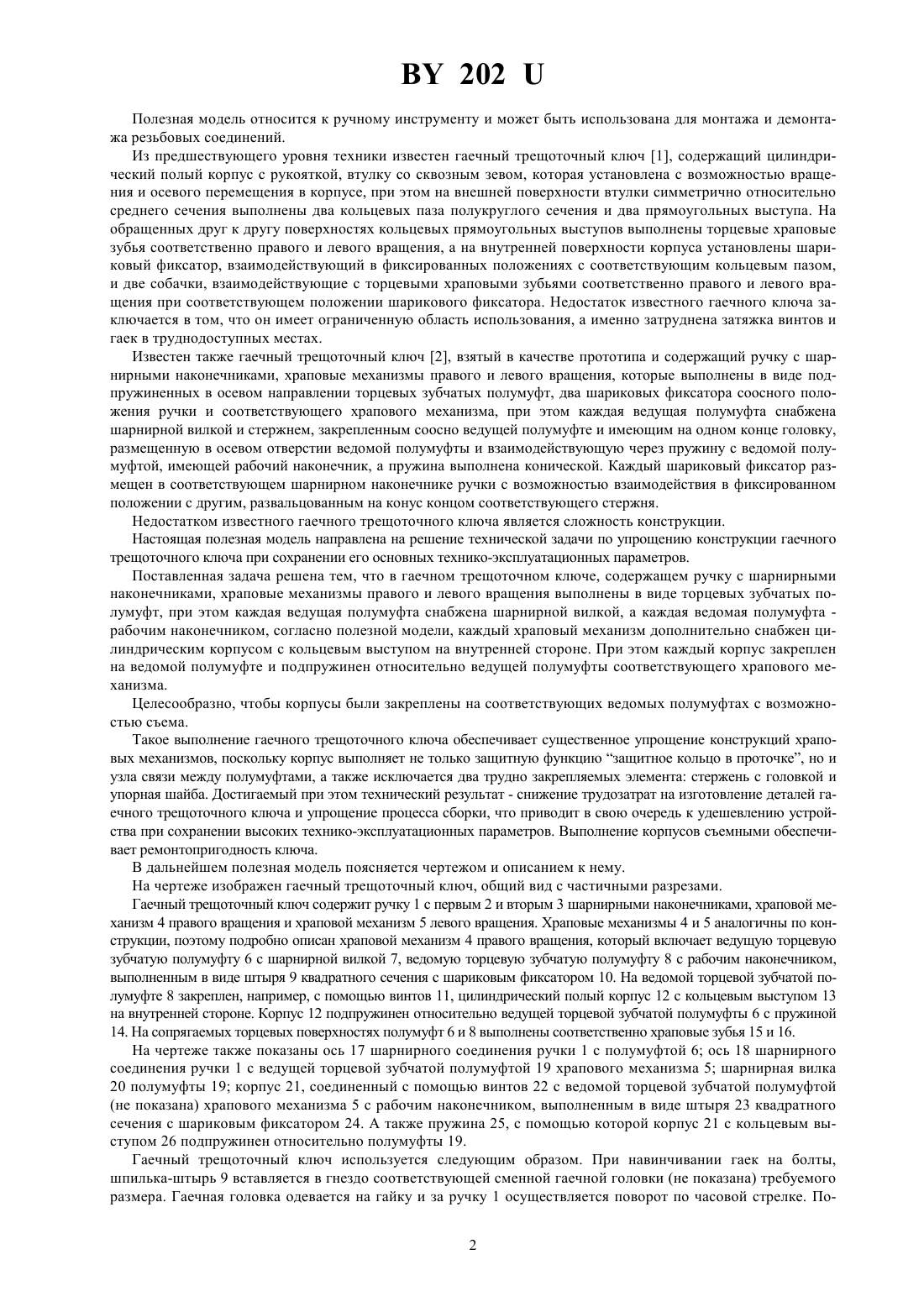

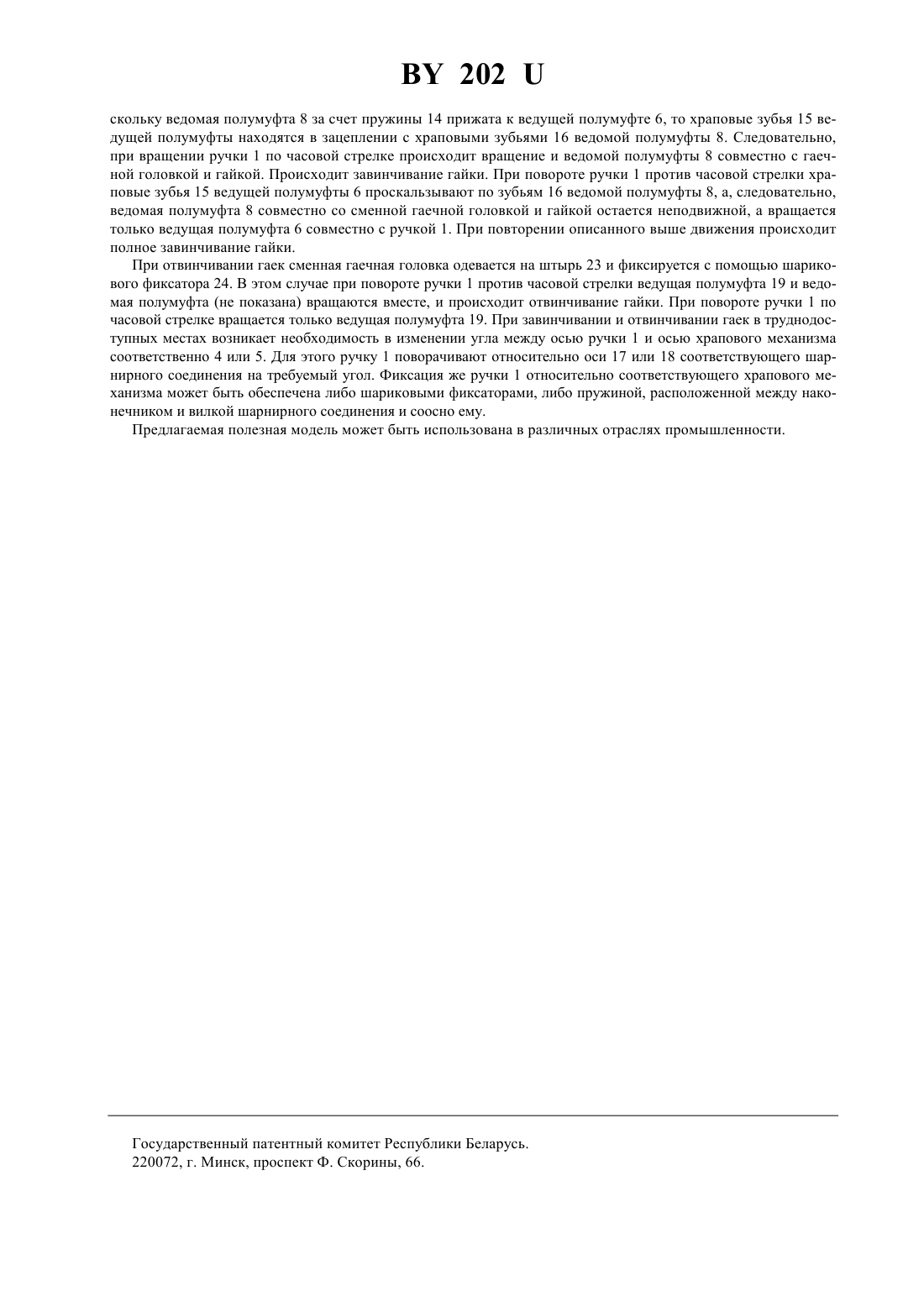

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Гаечный трещоточный ключ, содержащий ручку с шарнирными наконечниками, храповые механизмы правого и левого вращения, которые выполнены в виде торцевых зубчатых полумуфт, при этом каждая ведущая полумуфта снабжена шарнирной вилкой, а каждая ведомая полумуфта - рабочим наконечником, отличающийся тем, что каждый храповой механизм дополнительно снабжен цилиндрическим корпусом с кольцевым выступом на внутренней стороне, при этом каждый корпус закреплен на ведомой полумуфте и подпружинен относительно ведущей полумуфты соответствующего храпового механизма. 2. Гаечный трещоточный ключ по п. 1, отличающийся тем, что корпусы закреплены на соответствующих ведомых полумуфтах с возможностью съема. 202 Полезная модель относится к ручному инструменту и может быть использована для монтажа и демонтажа резьбовых соединений. Из предшествующего уровня техники известен гаечный трещоточный ключ 1, содержащий цилиндрический полый корпус с рукояткой, втулку со сквозным зевом, которая установлена с возможностью вращения и осевого перемещения в корпусе, при этом на внешней поверхности втулки симметрично относительно среднего сечения выполнены два кольцевых паза полукруглого сечения и два прямоугольных выступа. На обращенных друг к другу поверхностях кольцевых прямоугольных выступов выполнены торцевые храповые зубья соответственно правого и левого вращения, а на внутренней поверхности корпуса установлены шариковый фиксатор, взаимодействующий в фиксированных положениях с соответствующим кольцевым пазом,и две собачки, взаимодействующие с торцевыми храповыми зубьями соответственно правого и левого вращения при соответствующем положении шарикового фиксатора. Недостаток известного гаечного ключа заключается в том, что он имеет ограниченную область использования, а именно затруднена затяжка винтов и гаек в труднодоступных местах. Известен также гаечный трещоточный ключ 2, взятый в качестве прототипа и содержащий ручку с шарнирными наконечниками, храповые механизмы правого и левого вращения, которые выполнены в виде подпружиненных в осевом направлении торцевых зубчатых полумуфт, два шариковых фиксатора соосного положения ручки и соответствующего храпового механизма, при этом каждая ведущая полумуфта снабжена шарнирной вилкой и стержнем, закрепленным соосно ведущей полумуфте и имеющим на одном конце головку,размещенную в осевом отверстии ведомой полумуфты и взаимодействующую через пружину с ведомой полумуфтой, имеющей рабочий наконечник, а пружина выполнена конической. Каждый шариковый фиксатор размещен в соответствующем шарнирном наконечнике ручки с возможностью взаимодействия в фиксированном положении с другим, развальцованным на конус концом соответствующего стержня. Недостатком известного гаечного трещоточного ключа является сложность конструкции. Настоящая полезная модель направлена на решение технической задачи по упрощению конструкции гаечного трещоточного ключа при сохранении его основных технико-эксплуатационных параметров. Поставленная задача решена тем, что в гаечном трещоточном ключе, содержащем ручку с шарнирными наконечниками, храповые механизмы правого и левого вращения выполнены в виде торцевых зубчатых полумуфт, при этом каждая ведущая полумуфта снабжена шарнирной вилкой, а каждая ведомая полумуфта рабочим наконечником, согласно полезной модели, каждый храповый механизм дополнительно снабжен цилиндрическим корпусом с кольцевым выступом на внутренней стороне. При этом каждый корпус закреплен на ведомой полумуфте и подпружинен относительно ведущей полумуфты соответствующего храпового механизма. Целесообразно, чтобы корпусы были закреплены на соответствующих ведомых полумуфтах с возможностью съема. Такое выполнение гаечного трещоточного ключа обеспечивает существенное упрощение конструкций храповых механизмов, поскольку корпус выполняет не только защитную функцию защитное кольцо в проточке, но и узла связи между полумуфтами, а также исключается два трудно закрепляемых элемента стержень с головкой и упорная шайба. Достигаемый при этом технический результат - снижение трудозатрат на изготовление деталей гаечного трещоточного ключа и упрощение процесса сборки, что приводит в свою очередь к удешевлению устройства при сохранении высоких технико-эксплуатационных параметров. Выполнение корпусов съемными обеспечивает ремонтопригодность ключа. В дальнейшем полезная модель поясняется чертежом и описанием к нему. На чертеже изображен гаечный трещоточный ключ, общий вид с частичными разрезами. Гаечный трещоточный ключ содержит ручку 1 с первым 2 и вторым 3 шарнирными наконечниками, храповой механизм 4 правого вращения и храповой механизм 5 левого вращения. Храповые механизмы 4 и 5 аналогичны по конструкции, поэтому подробно описан храповой механизм 4 правого вращения, который включает ведущую торцевую зубчатую полумуфту 6 с шарнирной вилкой 7, ведомую торцевую зубчатую полумуфту 8 с рабочим наконечником,выполненным в виде штыря 9 квадратного сечения с шариковым фиксатором 10. На ведомой торцевой зубчатой полумуфте 8 закреплен, например, с помощью винтов 11, цилиндрический полый корпус 12 с кольцевым выступом 13 на внутренней стороне. Корпус 12 подпружинен относительно ведущей торцевой зубчатой полумуфты 6 с пружиной 14. На сопрягаемых торцевых поверхностях полумуфт 6 и 8 выполнены соответственно храповые зубья 15 и 16. На чертеже также показаны ось 17 шарнирного соединения ручки 1 с полумуфтой 6 ось 18 шарнирного соединения ручки 1 с ведущей торцевой зубчатой полумуфтой 19 храпового механизма 5 шарнирная вилка 20 полумуфты 19 корпус 21, соединенный с помощью винтов 22 с ведомой торцевой зубчатой полумуфтой(не показана) храпового механизма 5 с рабочим наконечником, выполненным в виде штыря 23 квадратного сечения с шариковым фиксатором 24. А также пружина 25, с помощью которой корпус 21 с кольцевым выступом 26 подпружинен относительно полумуфты 19. Гаечный трещоточный ключ используется следующим образом. При навинчивании гаек на болты,шпилька-штырь 9 вставляется в гнездо соответствующей сменной гаечной головки (не показана) требуемого размера. Гаечная головка одевается на гайку и за ручку 1 осуществляется поворот по часовой стрелке. По 2 202 скольку ведомая полумуфта 8 за счет пружины 14 прижата к ведущей полумуфте 6, то храповые зубья 15 ведущей полумуфты находятся в зацеплении с храповыми зубьями 16 ведомой полумуфты 8. Следовательно,при вращении ручки 1 по часовой стрелке происходит вращение и ведомой полумуфты 8 совместно с гаечной головкой и гайкой. Происходит завинчивание гайки. При повороте ручки 1 против часовой стрелки храповые зубья 15 ведущей полумуфты 6 проскальзывают по зубьям 16 ведомой полумуфты 8, а, следовательно,ведомая полумуфта 8 совместно со сменной гаечной головкой и гайкой остается неподвижной, а вращается только ведущая полумуфта 6 совместно с ручкой 1. При повторении описанного выше движения происходит полное завинчивание гайки. При отвинчивании гаек сменная гаечная головка одевается на штырь 23 и фиксируется с помощью шарикового фиксатора 24. В этом случае при повороте ручки 1 против часовой стрелки ведущая полумуфта 19 и ведомая полумуфта (не показана) вращаются вместе, и происходит отвинчивание гайки. При повороте ручки 1 по часовой стрелке вращается только ведущая полумуфта 19. При завинчивании и отвинчивании гаек в труднодоступных местах возникает необходимость в изменении угла между осью ручки 1 и осью храпового механизма соответственно 4 или 5. Для этого ручку 1 поворачивают относительно оси 17 или 18 соответствующего шарнирного соединения на требуемый угол. Фиксация же ручки 1 относительно соответствующего храпового механизма может быть обеспечена либо шариковыми фиксаторами, либо пружиной, расположенной между наконечником и вилкой шарнирного соединения и соосно ему. Предлагаемая полезная модель может быть использована в различных отраслях промышленности. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
