Раздаточное устройство для сложенных листов

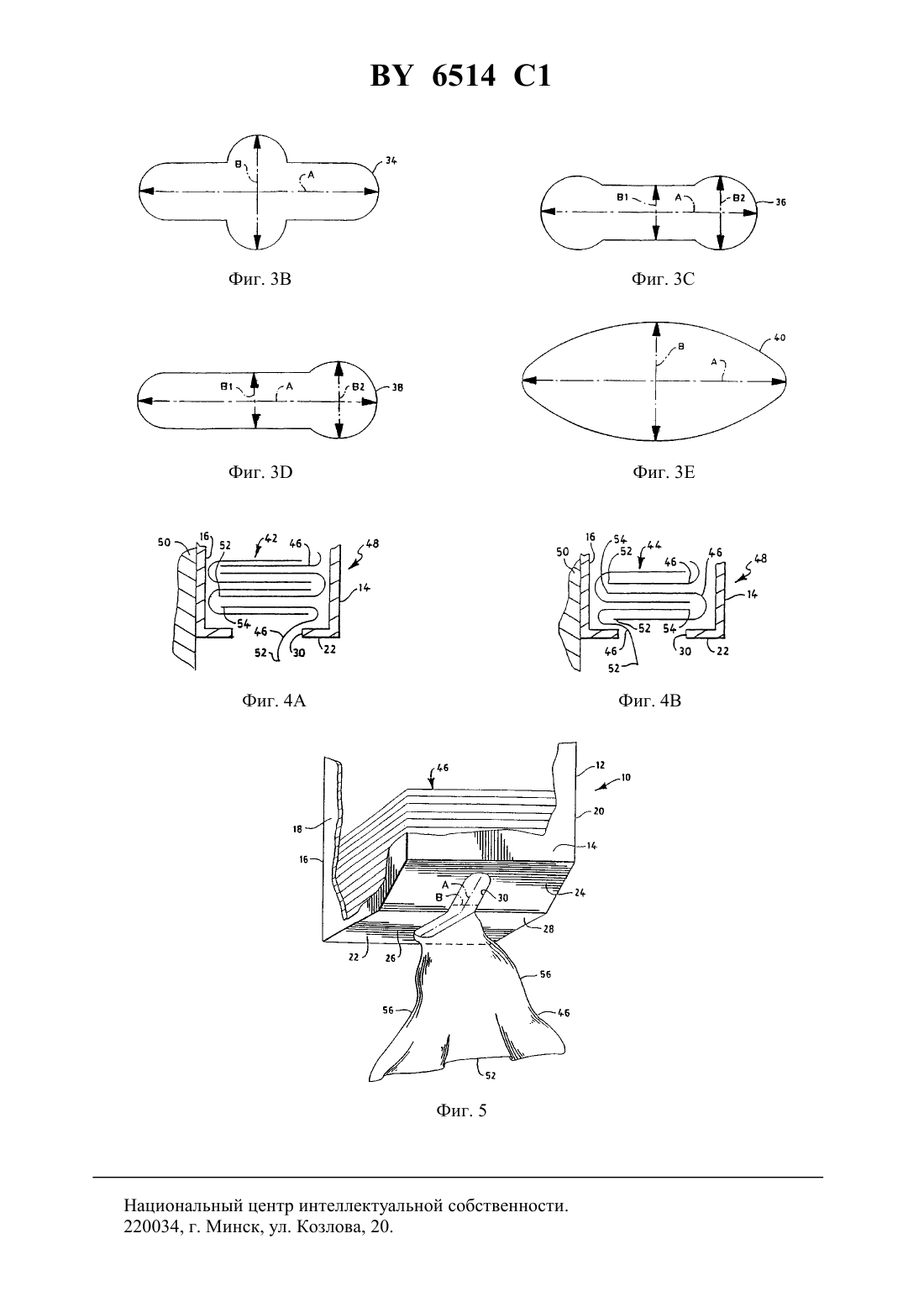

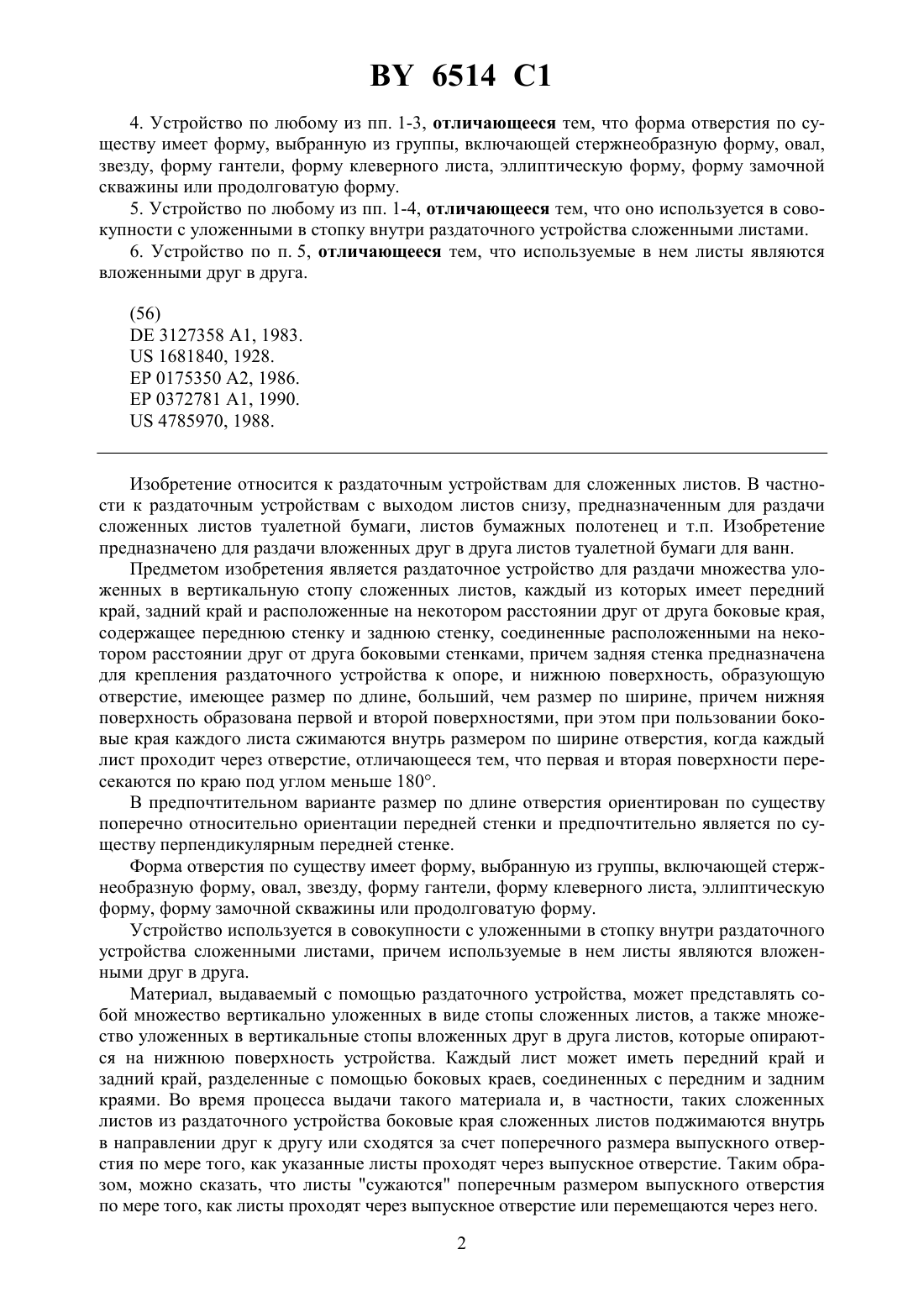

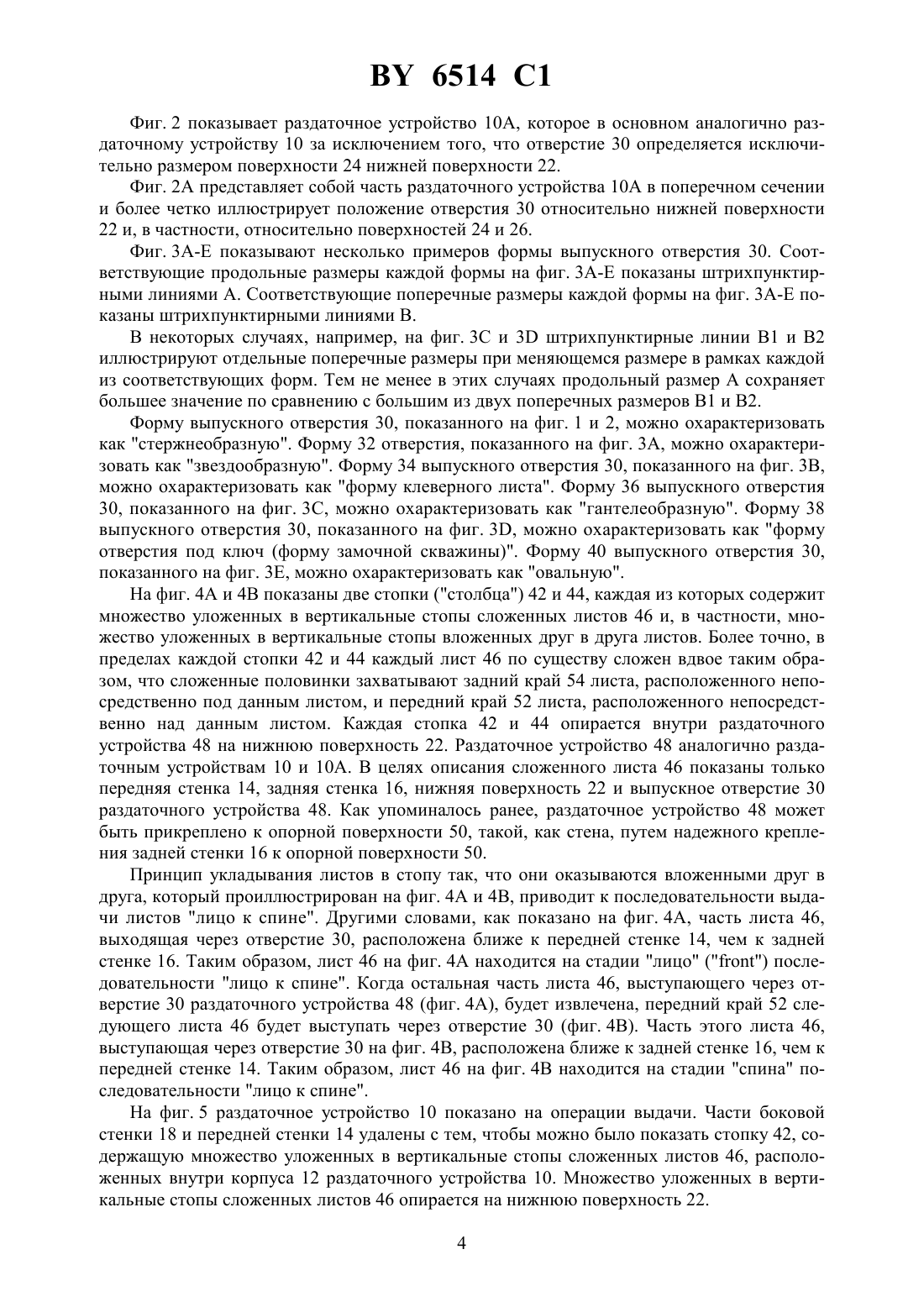

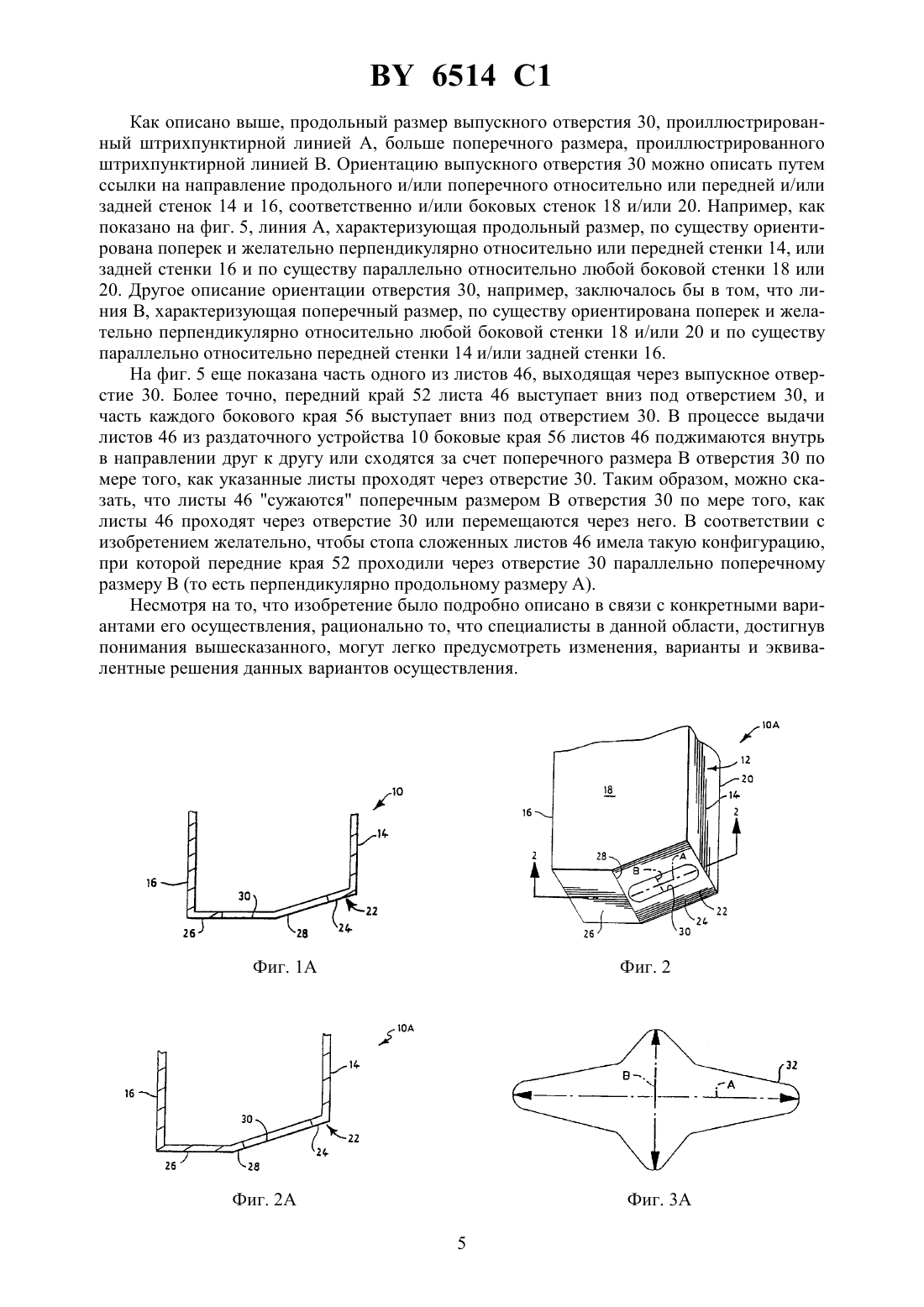

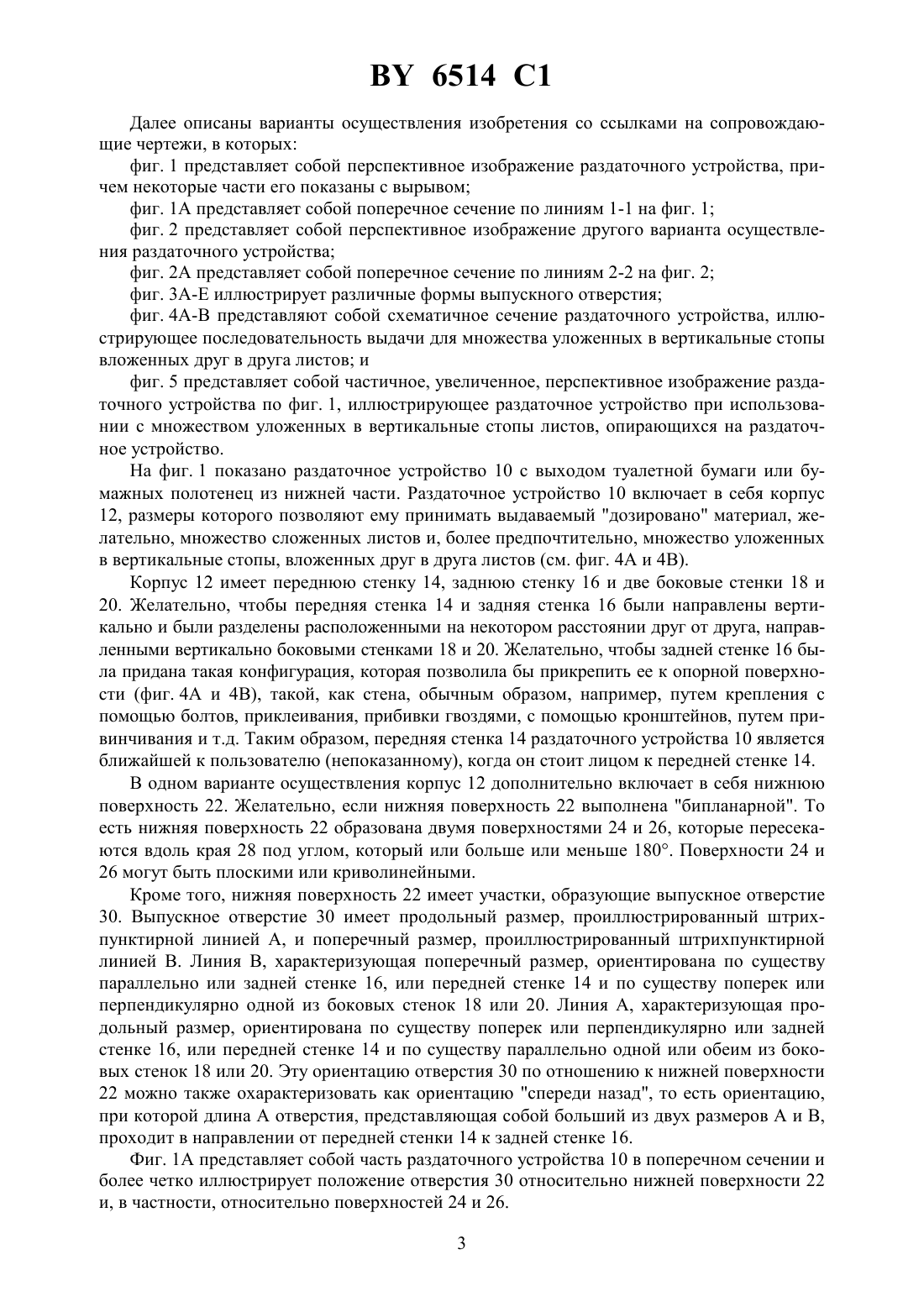

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАЗДАТОЧНОЕ УСТРОЙСТВО ДЛЯ СЛОЖЕННЫХ ЛИСТОВ(57) 1. Раздаточное устройство для раздачи множества уложенных в вертикальную стопу сложенных листов, каждый из которых имеет передний край, задний край и расположенные на некотором расстоянии друг от друга боковые края, содержащее переднюю стенку и заднюю стенку, соединенные расположенными на некотором расстоянии друг от друга боковыми стенками, причем задняя стенка предназначена для крепления раздаточного устройства к опоре, и нижнюю поверхность, образующую отверстие, имеющее размер по длине, больший, чем размер по ширине, причем нижняя поверхность образована первой и второй поверхностями, при этом при пользовании боковые края каждого листа сжимаются внутрь размером по ширине отверстия, когда каждый лист проходит через отверстие, отличающееся тем, что первая и вторая поверхности пересекаются по краю под углом меньше 180. 2. Устройство по п. 1, отличающееся тем, что размер по длине отверстия ориентирован по существу поперечно относительно ориентации передней стенки. 3. Устройство по п. 2, отличающееся тем, что размер по длине отверстия является по существу перпендикулярным передней стенке. 6514 1 4. Устройство по любому из пп. 1-3, отличающееся тем, что форма отверстия по существу имеет форму, выбранную из группы, включающей стержнеобразную форму, овал,звезду, форму гантели, форму клеверного листа, эллиптическую форму, форму замочной скважины или продолговатую форму. 5. Устройство по любому из пп. 1-4, отличающееся тем, что оно используется в совокупности с уложенными в стопку внутри раздаточного устройства сложенными листами. 6. Устройство по п. 5, отличающееся тем, что используемые в нем листы являются вложенными друг в друга.(56)3127358 1, 1983.1681840, 1928.0175350 2, 1986.0372781 1, 1990.4785970, 1988. Изобретение относится к раздаточным устройствам для сложенных листов. В частности к раздаточным устройствам с выходом листов снизу, предназначенным для раздачи сложенных листов туалетной бумаги, листов бумажных полотенец и т.п. Изобретение предназначено для раздачи вложенных друг в друга листов туалетной бумаги для ванн. Предметом изобретения является раздаточное устройство для раздачи множества уложенных в вертикальную стопу сложенных листов, каждый из которых имеет передний край, задний край и расположенные на некотором расстоянии друг от друга боковые края,содержащее переднюю стенку и заднюю стенку, соединенные расположенными на некотором расстоянии друг от друга боковыми стенками, причем задняя стенка предназначена для крепления раздаточного устройства к опоре, и нижнюю поверхность, образующую отверстие, имеющее размер по длине, больший, чем размер по ширине, причем нижняя поверхность образована первой и второй поверхностями, при этом при пользовании боковые края каждого листа сжимаются внутрь размером по ширине отверстия, когда каждый лист проходит через отверстие, отличающееся тем, что первая и вторая поверхности пересекаются по краю под углом меньше 180. В предпочтительном варианте размер по длине отверстия ориентирован по существу поперечно относительно ориентации передней стенки и предпочтительно является по существу перпендикулярным передней стенке. Форма отверстия по существу имеет форму, выбранную из группы, включающей стержнеобразную форму, овал, звезду, форму гантели, форму клеверного листа, эллиптическую форму, форму замочной скважины или продолговатую форму. Устройство используется в совокупности с уложенными в стопку внутри раздаточного устройства сложенными листами, причем используемые в нем листы являются вложенными друг в друга. Материал, выдаваемый с помощью раздаточного устройства, может представлять собой множество вертикально уложенных в виде стопы сложенных листов, а также множество уложенных в вертикальные стопы вложенных друг в друга листов, которые опираются на нижнюю поверхность устройства. Каждый лист может иметь передний край и задний край, разделенные с помощью боковых краев, соединенных с передним и задним краями. Во время процесса выдачи такого материала и, в частности, таких сложенных листов из раздаточного устройства боковые края сложенных листов поджимаются внутрь в направлении друг к другу или сходятся за счет поперечного размера выпускного отверстия по мере того, как указанные листы проходят через выпускное отверстие. Таким образом, можно сказать, что листы сужаются поперечным размером выпускного отверстия по мере того, как листы проходят через выпускное отверстие или перемещаются через него. 2 6514 1 Далее описаны варианты осуществления изобретения со ссылками на сопровождающие чертежи, в которых фиг. 1 представляет собой перспективное изображение раздаточного устройства, причем некоторые части его показаны с вырывом фиг. 1 А представляет собой поперечное сечение по линиям 1-1 на фиг. 1 фиг. 2 представляет собой перспективное изображение другого варианта осуществления раздаточного устройства фиг. 2 А представляет собой поперечное сечение по линиям 2-2 на фиг. 2 фиг. 3 А-Е иллюстрирует различные формы выпускного отверстия фиг. 4 А-В представляют собой схематичное сечение раздаточного устройства, иллюстрирующее последовательность выдачи для множества уложенных в вертикальные стопы вложенных друг в друга листов и фиг. 5 представляет собой частичное, увеличенное, перспективное изображение раздаточного устройства по фиг. 1, иллюстрирующее раздаточное устройство при использовании с множеством уложенных в вертикальные стопы листов, опирающихся на раздаточное устройство. На фиг. 1 показано раздаточное устройство 10 с выходом туалетной бумаги или бумажных полотенец из нижней части. Раздаточное устройство 10 включает в себя корпус 12, размеры которого позволяют ему принимать выдаваемый дозировано материал, желательно, множество сложенных листов и, более предпочтительно, множество уложенных в вертикальные стопы, вложенных друг в друга листов (см. фиг. 4 А и 4 В). Корпус 12 имеет переднюю стенку 14, заднюю стенку 16 и две боковые стенки 18 и 20. Желательно, чтобы передняя стенка 14 и задняя стенка 16 были направлены вертикально и были разделены расположенными на некотором расстоянии друг от друга, направленными вертикально боковыми стенками 18 и 20. Желательно, чтобы задней стенке 16 была придана такая конфигурация, которая позволила бы прикрепить ее к опорной поверхности (фиг. 4 А и 4 В), такой, как стена, обычным образом, например, путем крепления с помощью болтов, приклеивания, прибивки гвоздями, с помощью кронштейнов, путем привинчивания и т.д. Таким образом, передняя стенка 14 раздаточного устройства 10 является ближайшей к пользователю (непоказанному), когда он стоит лицом к передней стенке 14. В одном варианте осуществления корпус 12 дополнительно включает в себя нижнюю поверхность 22. Желательно, если нижняя поверхность 22 выполнена бипланарной. То есть нижняя поверхность 22 образована двумя поверхностями 24 и 26, которые пересекаются вдоль края 28 под углом, который или больше или меньше 180. Поверхности 24 и 26 могут быть плоскими или криволинейными. Кроме того, нижняя поверхность 22 имеет участки, образующие выпускное отверстие 30. Выпускное отверстие 30 имеет продольный размер, проиллюстрированный штрихпунктирной линией А, и поперечный размер, проиллюстрированный штрихпунктирной линией В. Линия В, характеризующая поперечный размер, ориентирована по существу параллельно или задней стенке 16, или передней стенке 14 и по существу поперек или перпендикулярно одной из боковых стенок 18 или 20. Линия А, характеризующая продольный размер, ориентирована по существу поперек или перпендикулярно или задней стенке 16, или передней стенке 14 и по существу параллельно одной или обеим из боковых стенок 18 или 20. Эту ориентацию отверстия 30 по отношению к нижней поверхности 22 можно также охарактеризовать как ориентацию спереди назад, то есть ориентацию,при которой длина А отверстия, представляющая собой больший из двух размеров А и В,проходит в направлении от передней стенки 14 к задней стенке 16. Фиг. 1 А представляет собой часть раздаточного устройства 10 в поперечном сечении и более четко иллюстрирует положение отверстия 30 относительно нижней поверхности 22 и, в частности, относительно поверхностей 24 и 26. 3 6514 1 Фиг. 2 показывает раздаточное устройство 10 А, которое в основном аналогично раздаточному устройству 10 за исключением того, что отверстие 30 определяется исключительно размером поверхности 24 нижней поверхности 22. Фиг. 2 А представляет собой часть раздаточного устройства 10 А в поперечном сечении и более четко иллюстрирует положение отверстия 30 относительно нижней поверхности 22 и, в частности, относительно поверхностей 24 и 26. Фиг. 3 А-Е показывают несколько примеров формы выпускного отверстия 30. Соответствующие продольные размеры каждой формы на фиг. 3 А-Е показаны штрихпунктирными линиями А. Соответствующие поперечные размеры каждой формы на фиг. 3 А-Е показаны штрихпунктирными линиями В. В некоторых случаях, например, на фиг. 3 С и 3 штрихпунктирные линии В 1 и В 2 иллюстрируют отдельные поперечные размеры при меняющемся размере в рамках каждой из соответствующих форм. Тем не менее в этих случаях продольный размер А сохраняет большее значение по сравнению с большим из двух поперечных размеров В 1 и В 2. Форму выпускного отверстия 30, показанного на фиг. 1 и 2, можно охарактеризовать как стержнеобразную. Форму 32 отверстия, показанного на фиг. 3 А, можно охарактеризовать как звездообразную. Форму 34 выпускного отверстия 30, показанного на фиг. 3 В,можно охарактеризовать как форму клеверного листа. Форму 36 выпускного отверстия 30, показанного на фиг. 3 С, можно охарактеризовать как гантелеобразную. Форму 38 выпускного отверстия 30, показанного на фиг. 3, можно охарактеризовать как форму отверстия под ключ (форму замочной скважины). Форму 40 выпускного отверстия 30,показанного на фиг. 3 Е, можно охарактеризовать как овальную. На фиг. 4 А и 4 В показаны две стопки (столбца) 42 и 44, каждая из которых содержит множество уложенных в вертикальные стопы сложенных листов 46 и, в частности, множество уложенных в вертикальные стопы вложенных друг в друга листов. Более точно, в пределах каждой стопки 42 и 44 каждый лист 46 по существу сложен вдвое таким образом, что сложенные половинки захватывают задний край 54 листа, расположенного непосредственно под данным листом, и передний край 52 листа, расположенного непосредственно над данным листом. Каждая стопка 42 и 44 опирается внутри раздаточного устройства 48 на нижнюю поверхность 22. Раздаточное устройство 48 аналогично раздаточным устройствам 10 и 10 А. В целях описания сложенного листа 46 показаны только передняя стенка 14, задняя стенка 16, нижняя поверхность 22 и выпускное отверстие 30 раздаточного устройства 48. Как упоминалось ранее, раздаточное устройство 48 может быть прикреплено к опорной поверхности 50, такой, как стена, путем надежного крепления задней стенки 16 к опорной поверхности 50. Принцип укладывания листов в стопу так, что они оказываются вложенными друг в друга, который проиллюстрирован на фиг. 4 А и 4 В, приводит к последовательности выдачи листов лицо к спине. Другими словами, как показано на фиг. 4 А, часть листа 46,выходящая через отверстие 30, расположена ближе к передней стенке 14, чем к задней стенке 16. Таким образом, лист 46 на фиг. 4 А находится на стадии лицопоследовательности лицо к спине. Когда остальная часть листа 46, выступающего через отверстие 30 раздаточного устройства 48 (фиг. 4 А), будет извлечена, передний край 52 следующего листа 46 будет выступать через отверстие 30 (фиг. 4 В). Часть этого листа 46,выступающая через отверстие 30 на фиг. 4 В, расположена ближе к задней стенке 16, чем к передней стенке 14. Таким образом, лист 46 на фиг. 4 В находится на стадии спина последовательности лицо к спине. На фиг. 5 раздаточное устройство 10 показано на операции выдачи. Части боковой стенки 18 и передней стенки 14 удалены с тем, чтобы можно было показать стопку 42, содержащую множество уложенных в вертикальные стопы сложенных листов 46, расположенных внутри корпуса 12 раздаточного устройства 10. Множество уложенных в вертикальные стопы сложенных листов 46 опирается на нижнюю поверхность 22. 4 6514 1 Как описано выше, продольный размер выпускного отверстия 30, проиллюстрированный штрихпунктирной линией А, больше поперечного размера, проиллюстрированного штрихпунктирной линией В. Ориентацию выпускного отверстия 30 можно описать путем ссылки на направление продольного и/или поперечного относительно или передней и/или задней стенок 14 и 16, соответственно и/или боковых стенок 18 и/или 20. Например, как показано на фиг. 5, линия А, характеризующая продольный размер, по существу ориентирована поперек и желательно перпендикулярно относительно или передней стенки 14, или задней стенки 16 и по существу параллельно относительно любой боковой стенки 18 или 20. Другое описание ориентации отверстия 30, например, заключалось бы в том, что линия В, характеризующая поперечный размер, по существу ориентирована поперек и желательно перпендикулярно относительно любой боковой стенки 18 и/или 20 и по существу параллельно относительно передней стенки 14 и/или задней стенки 16. На фиг. 5 еще показана часть одного из листов 46, выходящая через выпускное отверстие 30. Более точно, передний край 52 листа 46 выступает вниз под отверстием 30, и часть каждого бокового края 56 выступает вниз под отверстием 30. В процессе выдачи листов 46 из раздаточного устройства 10 боковые края 56 листов 46 поджимаются внутрь в направлении друг к другу или сходятся за счет поперечного размера В отверстия 30 по мере того, как указанные листы проходят через отверстие 30. Таким образом, можно сказать, что листы 46 сужаются поперечным размером В отверстия 30 по мере того, как листы 46 проходят через отверстие 30 или перемещаются через него. В соответствии с изобретением желательно, чтобы стопа сложенных листов 46 имела такую конфигурацию,при которой передние края 52 проходили через отверстие 30 параллельно поперечному размеру В (то есть перпендикулярно продольному размеру А). Несмотря на то, что изобретение было подробно описано в связи с конкретными вариантами его осуществления, рационально то, что специалисты в данной области, достигнув понимания вышесказанного, могут легко предусмотреть изменения, варианты и эквивалентные решения данных вариантов осуществления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
