Устройство для раздачи кормов рыбам

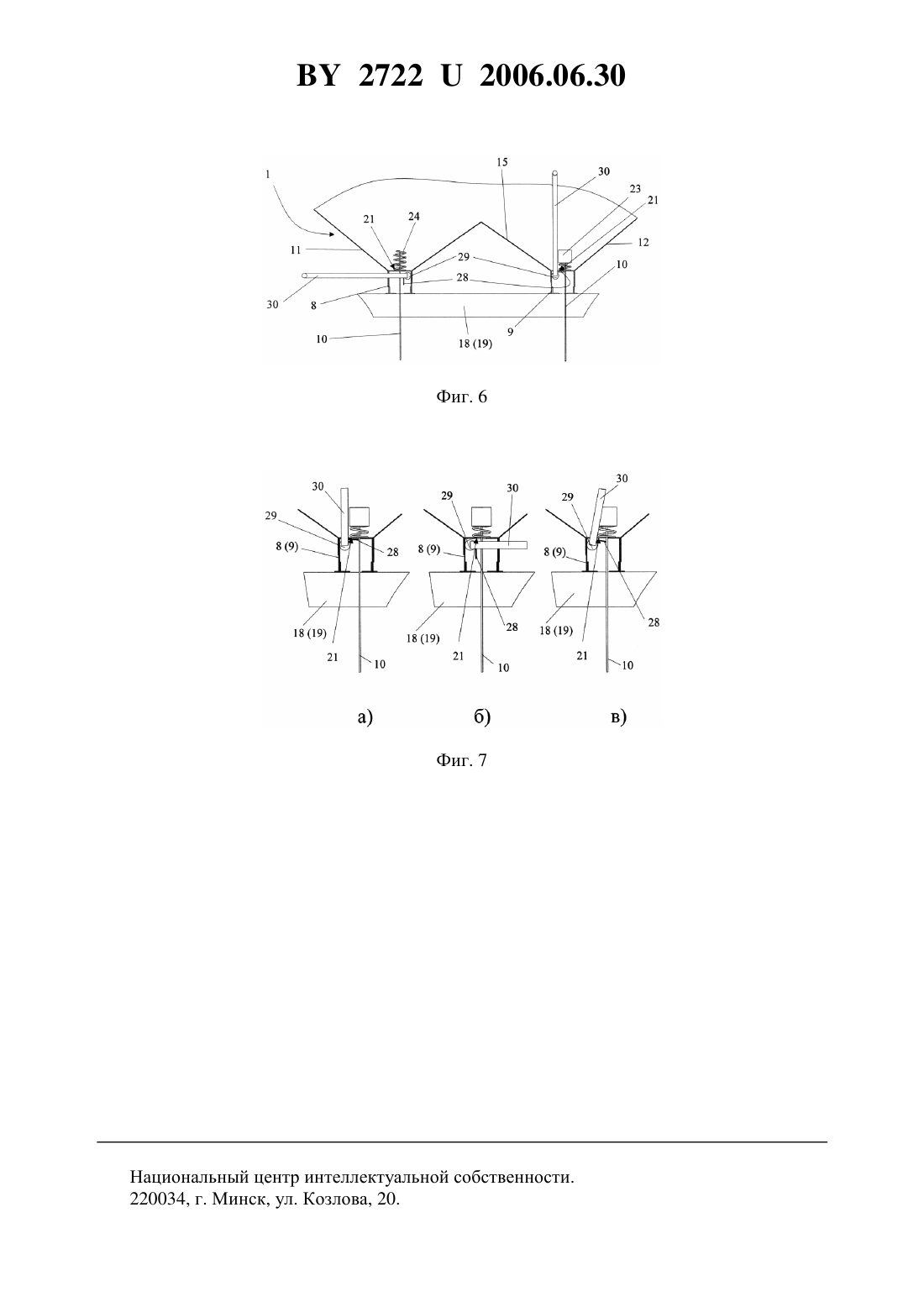

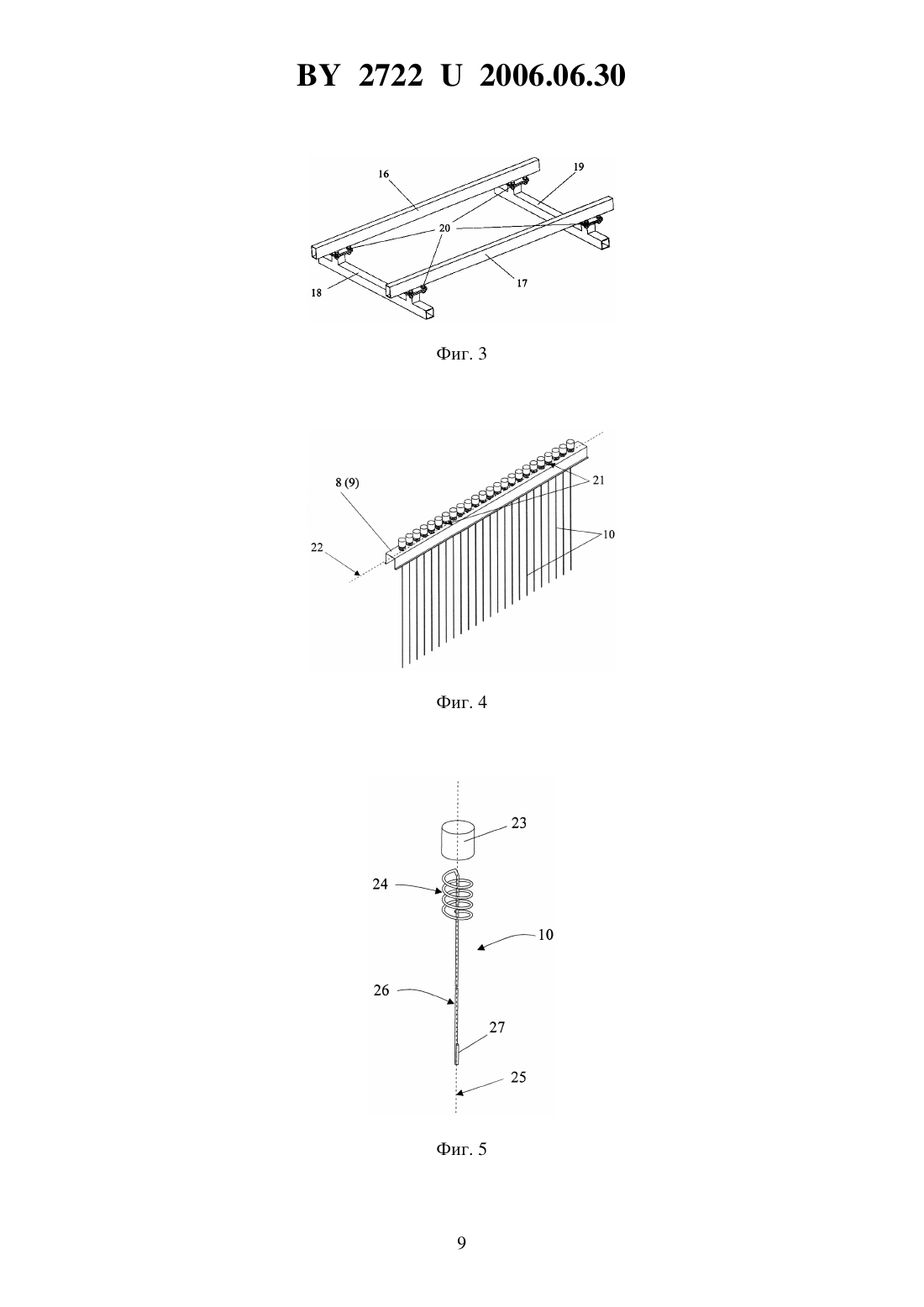

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗДАЧИ КОРМОВ РЫБАМ(71) Заявители Казначеев Александр Анатольевич Лузгин Владимир Иванович Луконин Владимир Евгеньевич Лучко Михаил Алексеевич Частов Геннадий Александрович(72) Авторы Казначеев Александр Анатольевич Лузгин Владимир Иванович Луконин Владимир Евгеньевич Лучко Михаил Алексеевич Частов Геннадий Александрович(73) Патентообладатели Казначеев Александр Анатольевич Лузгин Владимир Иванович Луконин Владимир Евгеньевич Лучко Михаил Алексеевич Частов Геннадий Александрович(57) 1. Устройство для раздачи кормов рыбам, содержащее опорную ферму с укрепленным на ней, по меньшей мере, одним бункером для корма, снабженным крышкой, установленной в зоне верхней кромки, и средством выдачи корма, расположенным в зоне дна бункера, а также средство удержания кормушки на воде, выполненное в виде, по меньшей мере,одного элемента поплавкового типа, отличающееся тем, что дополнительно снабжено средством дозирования корма с пошаговым изменением дозировки и опорой крыши, расположенной в направлении продольной оси бункера в продолжение верхней кромки, бункер выполнен с -образной формой поперечного сечения с формированием соответствующего дна бункера в каждом из расположенных параллельно в одной плоскости оснований сечения,верхняя кромка бункера снабжена продольными направляющими, выполненными с возможностью возвратно-поступательного перемещения крышки в направлении продольной оси бункера по направляющим и опоре крышки, в каждом дне бункера в направлении продольной оси выполнено множество отверстий для установки средства выдачи корма, выполненного в виде соответствующего множества проволочных элементов маятникового типа, при этом средство дозирования корма выполнено составным и расположено в зоне каждого дна бункера с возможностью взаимодействия с соответствующим множеством отверстий. 27222006.06.30 2. Устройство по п. 1, отличающееся тем, что средство дозирования корма выполнено в виде запорной поворотной пластины, жестко связанной с осевым элементом, предпочтительно трубой, установленной в зоне каждого дна бункера в направлении продольной оси бункера с возможностью перекрытия отверстий при повороте трубы вокруг своей оси,причем труба связана с рукояткой управления поворотом и выбора дозировки, размещенной вне бункера. 3. Устройство по любому из п. 1 или 2, отличающееся тем, что отверстия в дне бункера выполнены в виде круглых отверстий и имеют равный диаметр, предпочтительно, от 25 до 30 мм, наиболее предпочтительно равный 27 мм. 4. Устройство по любому из пп. 1-3, отличающееся тем, что элемент маятникового типа снабжен элементом фиксации от выпадения, выполненным в виде участка спиральной навивки в направлении оси элемента, причем линейный участок элемента маятникового типа свободно расположен внутри участка спиральной навивки, а его свободный конец содержит утолщение. 5. Устройство по любому из пп. 1-4, отличающееся тем, что участок спиральной навивки с верхнего торца спиральной навивки снабжен защитным колпачком. 6. Устройство по любому из пп. 1-5, отличающееся тем, что опорная ферма выполнена из труб прямоугольного профиля, разъемно связанных между собой, с элементами поплавкового типа и с бункером. 7. Устройство по любому из пп. 1-6, отличающееся тем, что бункер выполнен сварным и содержит выполненные из листового металла две боковые и две торцевые грани,выполненные из П-образного швеллера два дна и выполненный в виде -образного профиля центральный элемент. 8. Устройство по любому из пп. 1-7, отличающееся тем, что каждая боковая грань образует с соответствующим дном угол около 140, а центральный элемент образует с соответствующим дном угол около 145. 9. Устройство по любому из пп. 1-8, отличающееся тем, что высота бункера не превышает 500 мм. 10. Устройство по любому из пп. 1-9, отличающееся тем, что в качестве элементов поплавкового типа использованы авиационные топливные баки.(56) 1. А.с.847962, опубл. 23.07.1981. 2. А.с.1237138, опубл. 15.06.1986. 3. А.с.1402314, опубл. 15.05.1988. Заявляемая полезная модель относится к рыбоводству, в частности к устройствам для раздачи кормов рыбам - кормушкам для рыб, и предназначена для кормления товарной рыбы в нагульных прудах и может найти применение в рыбных хозяйствах. Кроме того,возможно применение заявляемой полезной модели в качестве кормушки для птиц на открытых площадках и в закрытых помещениях. Для кормления рыб традиционно используются устройства для раздачи кормов, выполненные в виде емкостей различной конструкции для корма, установленных на плавучем средстве, например элементах поплавкового типа. Как правило, такие конструкции отличаются исполнением плавучего средства, количеством, формой исполнения и способом размещения относительно плавучего средства и относительно друг друга емкостей для корма (бункеров), принципами и формой выполнения средств организации выдачи корма из бункеров и т.п. Так, известно устройство для раздачи кормов в рыбоводных прудах, содержащее отдельные емкости для корма, смонтированные на плавучем средстве с возможностью неза 2 27222006.06.30 висимого поворота и перемещения в вертикальной плоскости для полного или частичного подъема из воды, а также привод для опорожнения емкостей для корма 1. Данное устройство обеспечивает, среди прочего, сохранение качества кормов за счет возможности изменения вертикального положения емкостей в зависимости от осадки плавучего средства. Однако описанная конструкция достаточно сложна как в изготовлении, так и в управлении ею. Кроме того, устройство не, обеспечивает дозированную выдачу корма или выдачу корма по требованию рыб, а предусматривает высыпку всего корма в одном месте. Известно также устройство для раздачи гранулированных кормов рыбам, содержащее корытообразный бункер для корма, установленный на поплавковых элементах 2. Бункер снабжен в зоне верхней кромки водонепроницаемой крышкой. По всей длине бункера снизу имеется щелевидное выходное отверстие, в зоне которого с возможностью перекрытия отверстия установлена жесткая опорная планка, снабженная в направлении своей продольной оси множеством отверстий, в которые с возможностью отклонения (по типу маятника) от вертикального положения под действием рыбы установлены стержни специального исполнения. В данной конструкции для обеспечения возможности отклонения стержня под действием рыбы необходимо рассчитывать параметры стержней. Кроме того,конструкция стержня, в частности булавообразного утолщения для крепления в отверстии, в ряде случаев может привести к заклиниванию стрежня в каком-либо положении,т.к. свободному изменению углового положения стержня будет препятствовать масса корма, находящего в бункере. Это приведет к сбою в выдаче корма. Конструкция не предусматривает также возможности использования кормов различных фракций и изменения дозировки выдачи корма. Наиболее близким к заявляемому устройству для раздачи кормов рыбам является техническое решение устройства для раздачи гранулированных кормов рыбам, которое является дальнейшим развитием заявленного в 2 и описанного выше технического решения 3. Устройство для раздачи гранулированных кормов содержит опорную ферму с укрепленным на ней, по меньшей мере, одним бункером для корма, снабженным крышкой, установленной в зоне верхней кромки, и средством выдачи корма, расположенным в зоне дна бункера, а также средство удержания кормушки на воде, выполненное в виде, по меньшей мере, одного элемента поплавкового типа. Средство выдачи корма также выполнено в виде щелевидного выходного отверстия, в зоне которого с возможностью перекрытия отверстия установлена жесткая опорная планка, снабженная в направлении своей продольной оси множеством отверстий, в которые с возможностью отклонения от вертикального положения под действием рыбы установлены стержни специального исполнения. При этом отверстия выполнены в виде продольных пазов, стержни в транспортном положении фиксируются специальными перекладинами, а бункер у выходного отверстия снабжен защитными козырьками. Последние из упомянутых конструктивных признаков были направлены на повышение эксплуатационной проблемы использования кормов различных фракций и изменения дозировки выдачи корма. Задачей настоящей полезной модели является создание устройства для раздачи кормов рыбам, которое обеспечивало бы рациональное и экономное использование различных видов кормов, в т.ч. различных фракций, и позволяло бы повысить эксплуатационную надежность как конструкции в целом, так и отдельных ее функциональных узлов и элементов, при условии простого монтажа и демонтажа, а также замены, как всего устройства в целом, так и отдельных его функциональных узлов и элементов. Устройство, кроме того,должно иметь простую конструкцию и большую вместимость при относительно небольшой массе, обеспечивать возможность одновременной регулируемой дозируемой раздачи кормов, по меньшей мере, двух различных фракций при сохранении качества (влажности) корма, исключать возможность заклинивания проволочных элементов маятникового типа. 3 27222006.06.30 Поставленная задача решается заявляемым устройством для раздачи кормов рыбам,содержащим опорную ферму с укрепленным на ней, по меньшей мере, одним бункером для корма, снабженным крышкой, установленной в зоне верхней кромки, и средством выдачи корма, расположенным в зоне дна бункера, а также средство удержания кормушки на воде, выполненное в виде, по меньшей мере, одного элемента поплавкового типа, за счет того, что устройство дополнительно снабжено средством дозирования корма с пошаговым изменением дозировки и опорой крыши, расположенной в направлении продольной оси бункера в продолжение верхней кромки, бункер выполнен с -образной формой поперечного сечения с формированием соответствующего дна бункера в каждом из расположенных параллельно в одной плоскости оснований сечения, верхняя кромка бункера снабжена продольными направляющими, выполненными с возможностью возвратнопоступательного перемещения крышки в направлении продольной оси бункера по направляющим и опоре крышки, в каждом дне бункера в направлении продольной оси выполнено множество отверстий для установки средства выдачи корма, выполненного в виде соответствующего множества проволочных элементов маятникового типа, при этом средство дозирования корма выполнено составным и расположено в зоне каждого дна бункера с возможностью взаимодействия с соответствующим множеством отверстий. Средство дозирования корма предпочтительно выполнено в виде запорной поворотной пластины, жестко связанной с осевым элементом, предпочтительно трубой, установленной в зоне каждого дна бункера в направлении продольной оси бункера с возможностью перекрытия отверстий при повороте трубы вокруг своей оси, причем труба связана с рукояткой управления поворотом и выбора дозировки, размещенной вне бункера. Наличие в заявляемом устройстве средства дозирования корма позволяет соблюсти одно из важнейших правил, которое нужно соблюдать при кормлении рыб - не допускать перекармливания. Используя возможность пошаговой регулировки дозы корма, можно обеспечить, в том числе, рациональное кормление рыб различных возрастов и/или размеров. В принципе, геометрическая форма отверстий, выполненных в каждом дне образного бункера, может быть выбрана любой подходящей. Однако наиболее предпочтительными являются отверстия круглой формы. При этом диаметр отверстий может быть выбран специалистом в данной области техники из достаточно широкого диапазона значений. В одной из наиболее предпочтительных форм реализации заявляемого устройства,исходя из размеров частиц традиционно применяемых для кормления рыб кормов, а также диаметра проволоки, из которой изготавливают маятниковые элементы, диаметр отверстий выбирают в диапазоне от 25 до 30 мм, наиболее предпочтительно диаметр выбирают равным 27 мм. Также наиболее предпочтительными являются формы реализации заявляемого устройства, в которых элемент маятникового типа снабжен элементом фиксации от выпадения, выполненным в виде участка спиральной навивки в направлении оси элемента, причем линейный участок элемента маятникового типа свободно расположен внутри участка спиральной навивки, а его свободный конец содержит утолщение. Маятник предпочтительно выполняется из единого куска проволоки. Утолщение в нижней части предназначено для создания маятникового эффекта. В верхней части проволока заканчивается спиральной навивкой, в центре которой расположен стержень маятника. Стержень находится в свободном положении и обеспечивает подачу корма за счет мускульной энергии рыб. Спиральная навивка предотвращает выпадение маятникового элемента из отверстия. Участок спиральной навивки с верхнего торца спиральной навивки предпочтительно снабжен защитным колпачком, предотвращающим забивание корма между витками навивки, обеспечивая тем самым нормальную работу маятникового элемента в целом. Применение дозатора и маятников, в том числе описанных выше предпочтительных форм реализации, позволяет рационально и экономно использовать различные виды кормов. 4 27222006.06.30 Существенным с точки зрения достижения ряда заявленных технических результатов(простота конструкции, простота монтажа и демонтажа конструкции в целом, а также отдельных функциональных элементов и блоков и т.д.) является то, что в предпочтительных формах реализации опорная ферма выполнена из труб прямоугольного профиля, разъемно связанных между собой, с элементами поплавкового типа и с бункером. Использование труб квадратного профиля обеспечивает достаточную жесткость конструкции и необходимый запас прочности для длительной эксплуатации заявляемого устройства для раздачи кормов рыбам. Ферма разборная и легко демонтируется (ввиду наличия в ее конструкции разъемных, в частности болтовых, соединений). Опорная ферма является связующим звеном между поплавковыми элементами и бункером. Предпочтительными являются формы реализации, в которых бункер выполнен сварным и содержит выполненные из листового металла две боковые и две торцевые грани,выполненные из П-образного швеллера два дна и выполненный в виде -образного профиля центральный элемент. Все указанные части бункера могут изготавливаться гибкой из листового металла и соединяются между собой сваркой. Важным с точки зрения сохранности качества (влажности) корма, находящего в бункере, а также возможности беспрепятственного поступления корма к отверстиям для раздачи корма, является правильный выбор соотношений размеров частей бункера и других элементов или узлов устройства, а также их взаимного, в том числе углового, расположения. Так, в общем случае, длину бункера выбирают с оптимизацией условий максимального увеличения внутреннего объема бункера и исключения намокания краев бункера при качке (что недопустимо с точки зрения необходимости сохранения дна сухим). Объем бункера при сохранении максимально допустимой длины увеличивают за счет геометрической формы выполнения бункера. В этой связи предпочтительными являются те формы реализации, в которых каждая боковая грань образует с соответствующим дном угол около 140, а центральный элемент образует с соответствующим дном угол около 145. При данных углах корм не будет залеживаться на стенках бункера. Высота бункера предпочтительно не превышает 500 мм. Это обеспечивает относительно небольшую высоту устройства в целом в сборе (при пустом бункере 1000 мм от уровня воды), что в свою очередь обеспечивает возможность загрузки бункера не только в специально оборудованных местах, но и непосредственно на воде с лодки. Также небольшая высота бункера, а также устройства в целом значительно снижает парусность всей конструкции и предотвращает возможность опрокидывания устройства, что очень важно при эксплуатации в районах с сильным порывистым ветром. В качестве элементов поплавкового типа, в принципе, могут быть использованы любые подходящие полые герметичные поплавковые элементы. Однако предпочтительным является использование в качестве элементов поплавкового типа авиационных топливных баков, прежде всего, отработанных, использовавшихся ранее в качестве подвесных топливных баков для военных самолетов. Преимущество использования в качестве элементов поплавкового типа отработанных топливных баков обеспечивается тем, что процесс изготовления специальных элементов поплавкового типа (предлагаемых для применения ранее в аналогичных устройствах) очень трудоемкий (ввиду удержания больших габаритных размеров), технологически сложен (наличие в конструкции герметичных сварных швов) и влечет за собой большие финансовые затраты, что в свою очередь повышает рыночную себестоимость устройства в целом. Также элементы поплавкового типа, используемые ранее в аналогичных устройствах, имеют достаточно большие массовые характеристики. В то же время отработанные топливные баки имеют небольшую массу, обладают жестким внутренним каркасом (повышающим эксплутационную надежность), являются герметичной конструкцией. Топливные баки существуют в нескольких конфигурациях, но на всех баках есть стационарные точки крепления, к которым и крепится опорная ферма. 5 27222006.06.30 Другие особенности и преимущества заявляемого устройства раздачи кормов рыбам будут описаны ниже более подробно на примере одной из возможных предпочтительных но не ограничивающих примеров реализации устройства со ссылкой на позиции чертежей,на которых представлены фиг. 1 - схематичное изображение общего вида устройства в целом фиг. 2 - схематичное изображение поперечного сечения бункера фиг. 3 - схематичное изображение общего вида опорной фермы фиг. 4 - схематичное изображение общего вида дна бункера с множеством проволочных элементов маятникового типа фиг. 5 - схематичное изображение проволочного элемента маятникового типа с колпачком фиг. 6 - схематичное изображение фрагмента устройства по фиг. 1 в зоне средства дозирования фиг. 7 а)-в) - схематичное изображение фрагмента устройства по фиг. 1 со средством дозирования в различных положениях. На фиг. 1 схематично изображен общий вид заявляемого устройства для раздачи корма рыбам в одной из предпочтительных форм реализации. Устройство содержит бункер 1,установленный на опорной ферме 2, которая, в свою очередь, установлена на двух элементах поплавкового типа, в данном случае отработанных авиационных топливных баках 3. Бункер 1 снабжен крышкой 4, установленной в зоне верхней кромки 5 бункера 1 с возможностью перемещения по направляющим 6 и опоре 7 крышки 4. В зоне дна 8 и 9 бункера 1 расположено средство выдачи корма, одна из возможных конструкций которого будет более подробно рассмотрена ниже. В частности, средство выдачи корма представляет собой проволочные элементы 10 маятникового типа. На фиг. 2 схематично изображено поперечное сечение бункера 1, которое имеет образную форму с формированием в каждой из вершин сечения соответствующего дна 8 и 9, которые расположены параллельно и лежат в одной плоскости. Бункер 1 выполнен сварным и также содержит выполненные гибкой из листового металла две боковые грани 11 и 12, две торцевые грани 13 и 14, выполненный в виде -образного профиля центральный элемент 15. При этом дно 8, 9 выполнено из П-образного швеллера. Боковые грани 11 и 12 образуют с соответствующим дном 8 и 9 угол около 140 (5090), а центральный элемент 15 образует с соответствующим дном 8 и 9 угол около 145 (180-35). На фиг. 3 представлен общий вид опорной фермы 2, которая в данной форме реализации выполнена из двух продольных и двух поперечных труб 16, 17 и 18, 19, соответственно, прямоугольного профиля, разъемно связанных между собой посредством крепежных элементов 20 (болтов с гайками). На фиг. 4 представлено схематичное изображение общего вида дна 8 (9) бункера с множеством проволочных элементов 10 маятникового типа. Проволочные элементы 10 маятникового типа установлены в отверстия 21, выполненные в дне 8 (9) в направлении продольной оси 22. На фиг. 5 схематично изображен общий вид проволочного элемента 10 маятникового типа с колпачком 23. Проволочный элемент 10 маятникового типа снабжен средством фиксации от выпадения из отверстия 21, выполненным в виде участка 24 спиральной навивки в направлении оси 25 проволочного элемента 10 маятникового типа. При этом линейный участок 26 проволочного элемента 10 маятникового типа свободно расположен внутри участка 24 спиральной навивки и на своем свободном конце снабжен утолщением 27. На фиг. 6 представлено схематичное изображение фрагмента устройства по фиг. 1 в зоне средства дозирования. На данной фигуре хорошо просматривается, что выполненное из швеллера П-образной формы дно 8 и 9, с одной стороны, установлено на поперечной трубе 18, 19 из состава опорной фермы 2, а, с другой стороны, неразъемно (например, посредством сварного соединения) связано с соответствующей боковой гранью 11, 12 и цен 6 27222006.06.30 тральным элементом 15 бункера 1. В выполненных в дне 8, 9 отверстиях 21 установлены проволочные элементы 10 маятникового типа. Средство дозирования включает запорную поворотную пластину 28, жестко связанную (например, посредством сварного соединения) с осевым элементом, предпочтительно выполненным в виде трубы 29. Запорная поворотная пластина 28 и труба 29 установлены в зоне дна 8, 9 бункера 1 в направлении продольной оси с возможностью перекрытия отверстий 21 при повороте трубы 29 вокруг своей оси под действием рукоятки 30 управления поворотом и выбора дозировки. Рукоятка 30 управления поворотом и выбора дозировки размещена вне бункера 1. В зависимости от угла поворота рукоятки 30 управления можно обеспечить полное открытие или полное закрытие отверстий 21 посредством поворотной запорной пластины 28 или любое промежуточное положение запорной поворотной пластины 28. На фиг. 7 а)-в) представлено схематичное изображение фрагмента устройства по фиг. 1 со средством дозирования в различных положениях (различное положение запорной поворотной пластины 28). Так, на фиг. 7 а) рукоятка 30 управления находится в крайнем вертикальном положении. При этом запорная поворотная пластина 28 расположена в крайнем горизонтальном положении и запирает отверстия 21, запрещая выдачу корма. На фиг. 7 б) рукоятка 30 управления находится в крайнем горизонтальном положении, а запорная поворотная пластина 28 - в крайнем вертикальном положении, т.е. полностью открывает отверстия 21, обеспечивая выдачу корма всех, в т.ч. самых крупных, фракций. На фиг. 7 в) рукоятка 30 управления и, следовательно, запорная поворотная пластина 28 находятся в промежуточном между крайними вертикальным и горизонтальным положении. При этом запорная поворотная пластина 28 открывает отверстия 21 не полностью, обеспечивая выдачу корма только определенных по размеру фракций. Заявляемое устройство для раздачи кормов рыбам работает следующим образом. Для подготовки к работе заявляемого устройства для раздачи кормов рыбам собирают опорную ферму 2 из продольных и поперечных труб, 16 и 17, 18 и 19, соответственно,прямоугольного сечения и скрепляют ее посредством крепежных элементов 20. Бункер 1 устанавливают на опорную ферму 2 и разъемно крепят в зоне дна 8, 9 на поперечных трубах 18, 19 (средства крепления на чертежах не изображены). Опорную ферму 2 с бункером 1 устанавливают на двух отработанных авиационных топливных баках 3 и разъемно крепят посредством соответствующих крепежных элементов, например болтов и гаек (на чертежах не изображены), к стационарным точкам крепления на топливных баках 3. С учетом -образной формы сечения бункера 1 в нем посредством центрального элемента 15 формируется два отсека для загрузки корма, в которые может быть загружен корм как одинаковый, в том числе по размеру частиц, так и различный. Корм засыпают в бункер 1 либо на месте монтажа и/или стоянки устройства с последующей буксировкой к месту кормления рыбы, либо на месте кормления рыбы с подходящих плавучих средств,например лодок. Эта возможность обеспечивается благодаря удачно подобранным габаритным размерам бункера 1, в т.ч. его относительно небольшой высоте. При этом рукоятки 30 управления обоих средств дозирования корма, расположенных в зоне дна 8, 9 бункера 1, устанавливают в крайнее вертикальное положение, запирая тем самым отверстия 21, расположенные в дне 8, 9 бункера 1 в направлении продольной оси 22, посредством запорной поворотной пластины 28. Для засыпания в бункер 1 корма крышку 4 сдвигают по направляющим 6, выполненным в зоне верхней кромки 5 бункера 1, и по опоре 7 крышки 4. Опора 7 крышки 4 предотвращает возможность поломки крышки 4 и/или направляющих 6, когда крышка 4 находится в крайнем открытом положении или около этого положения. После засыпания корма крышку 4 по опоре 7 крышки 4 и направляющим 6 сдвигают в крайнее закрытое положение. Устройство для раздачи кормов рыбам устанавливают на месте кормления, используя подходящие средства, например якорь или т.п. Посредством рукояток 30 управления, поворачивая ее из крайнего вертикального положения в крайнее горизонтальное положение или заданное промежуточное угловое положение, поворачивают трубу 29 и, тем самым, запорную поворотную пластину 28 из 7 27222006.06.30 крайнего горизонтального положения (отверстия 21 закрыты) в крайнее вертикальное положение (отверстия 21 открыты полностью) или заданное промежуточное угловое положение (отверстия 21 открыты не полностью с учетом заданной дозировки корма, в т.ч. по размеру частиц). При открытии отверстий 21 корм в дальнейшем может дозировано выдаваться из бункера 1 по требованию рыб. При этом рыба подплывает к одному из проволочных элементов 10 маятникового типа и прилагает к нему некоторое механическое усилие, которое заставляет линейный участок 26 отклоняться от оси 25 проволочного элемента 10 маятникового типа. Благодаря конструкции проволочного элемента 10 маятникового типа (линейный участок 26 свободно расположен внутри участка 24 спиральной навивки) достаточно приложить незначительные усилия для отклонения линейного участка 26 от оси 25, т.е. устройство может использоваться для раздачи кормов рыбам любых размеров и/или возрастов. При отклонении линейного участка 26 через соответствующее отверстие 21 выдается заданная порция корма. При снятии усилия за счет наличия утолщения 27 на свободном конце линейного участка 26 проволочного элемента 10 маятникового типа линейный участок 26 возвращается в исходное вертикальное положение. Наличие участка 24 спиральной навивки, во-первых, предотвращает выпадение проволочного элемента 10 маятникового типа из отверстия 21, а, во-вторых, обеспечивает практически беспрепятственное поступление частиц корма к отверстию 21 по требованию рыбы. Колпачок 23 препятствует забиванию частицами корма внутреннего пространства участка 24 спиральной навивки и, тем самым, обеспечивает свободное угловое отклонение от оси 25 и возврат к оси 25 линейного участка 26 проволочного элемента 10 маятникового типа. Благодаря описанным выше конструктивным особенностям, как устройства в целом,так и основных его функциональных элементов и узлов, обеспечивается дифференцировано дозированная раздача корма с учетом заданных условий кормления. Выбор угла наклона боковых граней 11 и 12, центрального элемента 15, а также, при необходимости, торцевых граней 13, 14, препятствует налипанию корма на внутренних стенках бункера 1 и способствует его беспрепятственному поступлению ко дну 8, 9 бункера 1. Конструктивное выполнение дна 8, 9 (П-образная форма), а также его размещение на опорной ферме 2 препятствуют попаданию воды в придонную зону бункера 1 и способствуют сохранению заданной влажности корма. Запас корма в бункере пополняют описанным выше образом. В случае предстоящего длительного периода неиспользования заявляемого устройства(зимний период) оно может быть легко демонтировано (в последовательности, обратной описанной выше последовательности монтажа) и помещено на хранение в складские условия, что также значительно продлевает срок эксплуатации устройства. Приведенное выше описание достоинств и преимуществ заявляемого устройства для раздачи кормов рыбам, присущие рассмотренной предпочтительной форме реализации,будут характерны и для всех других возможных форм реализации устройства, исполненных с учетом различных значений указанных выше существенных признаков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 10
