Устройство для хранения и нанесения препарата (варианты)

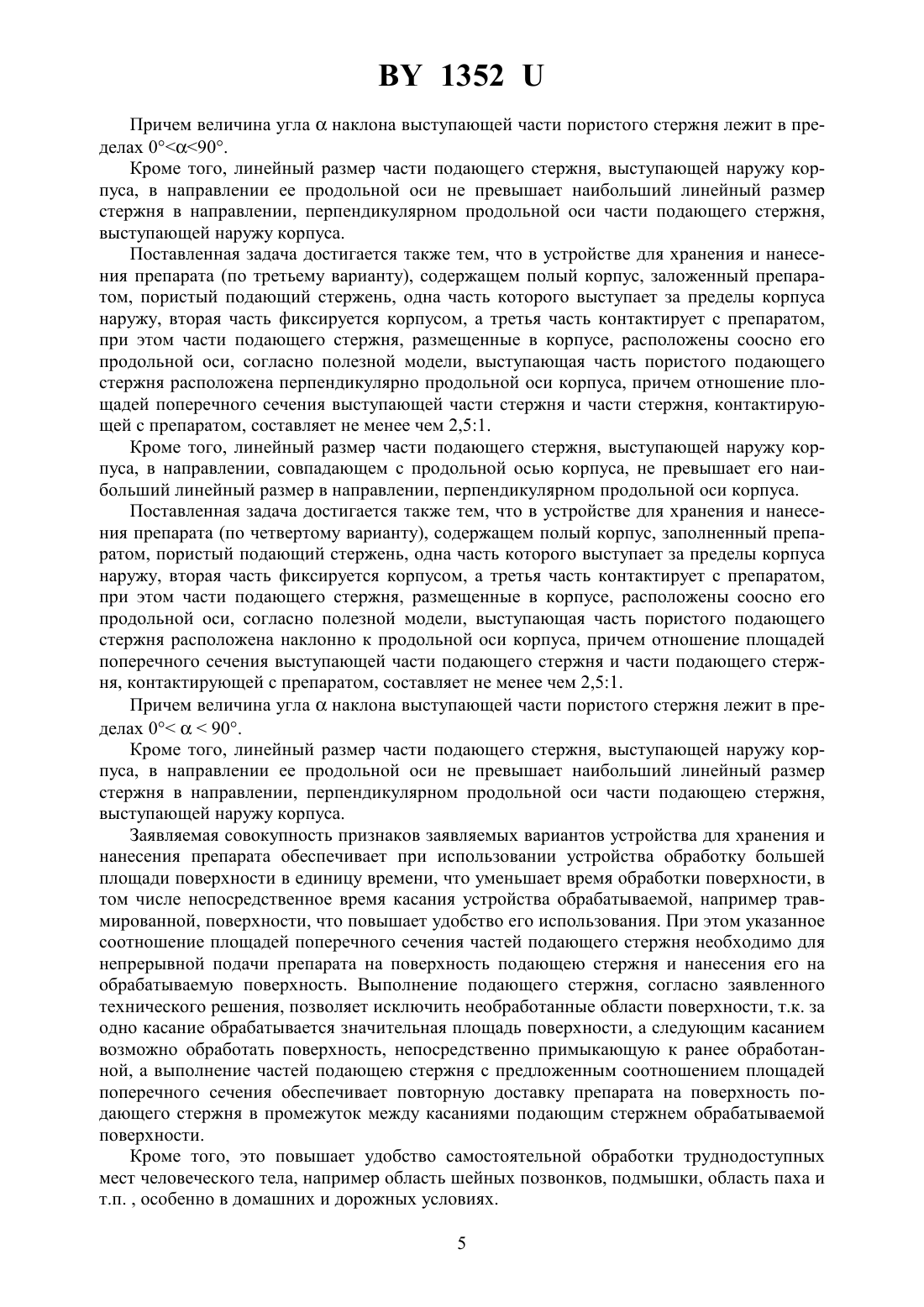

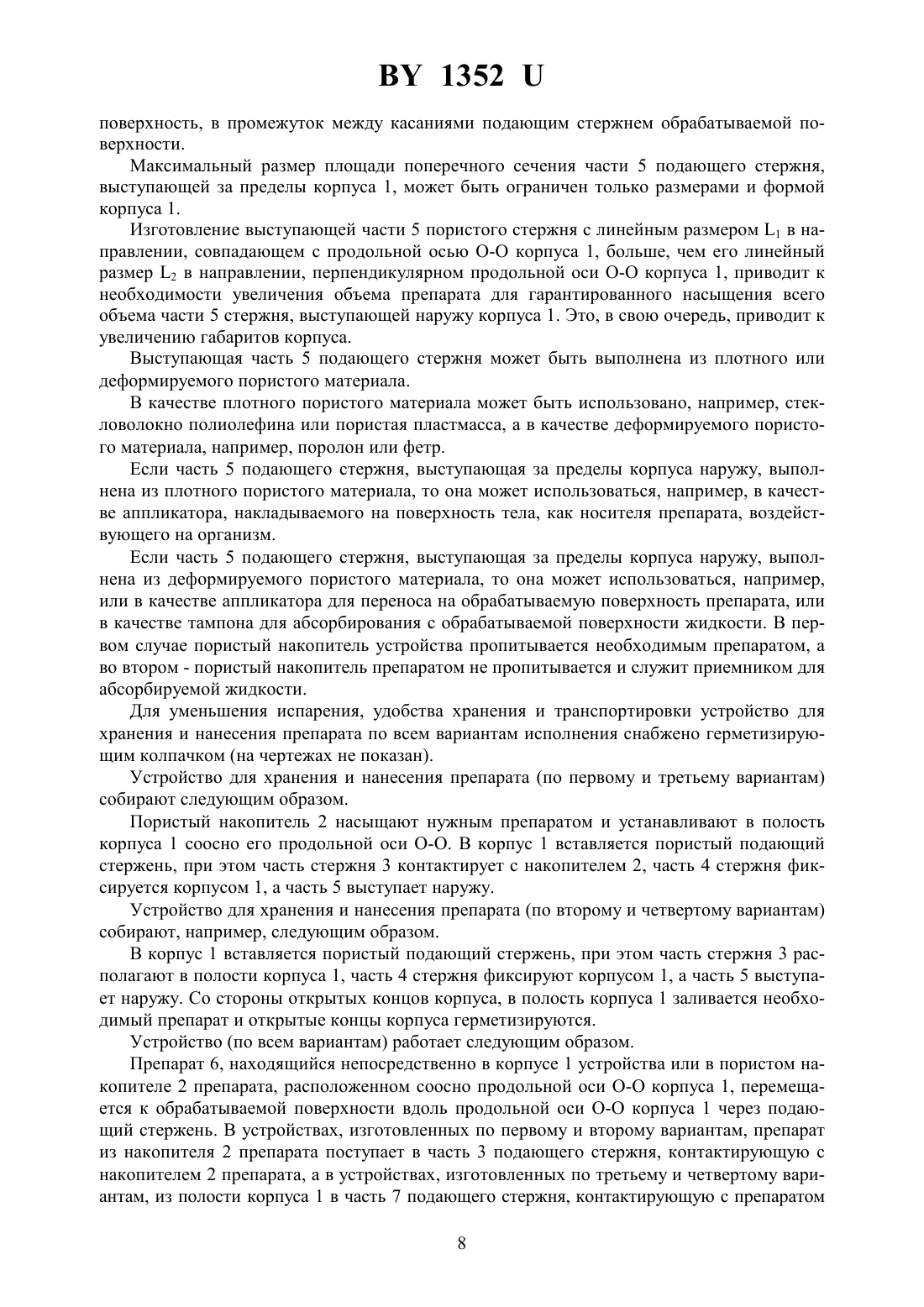

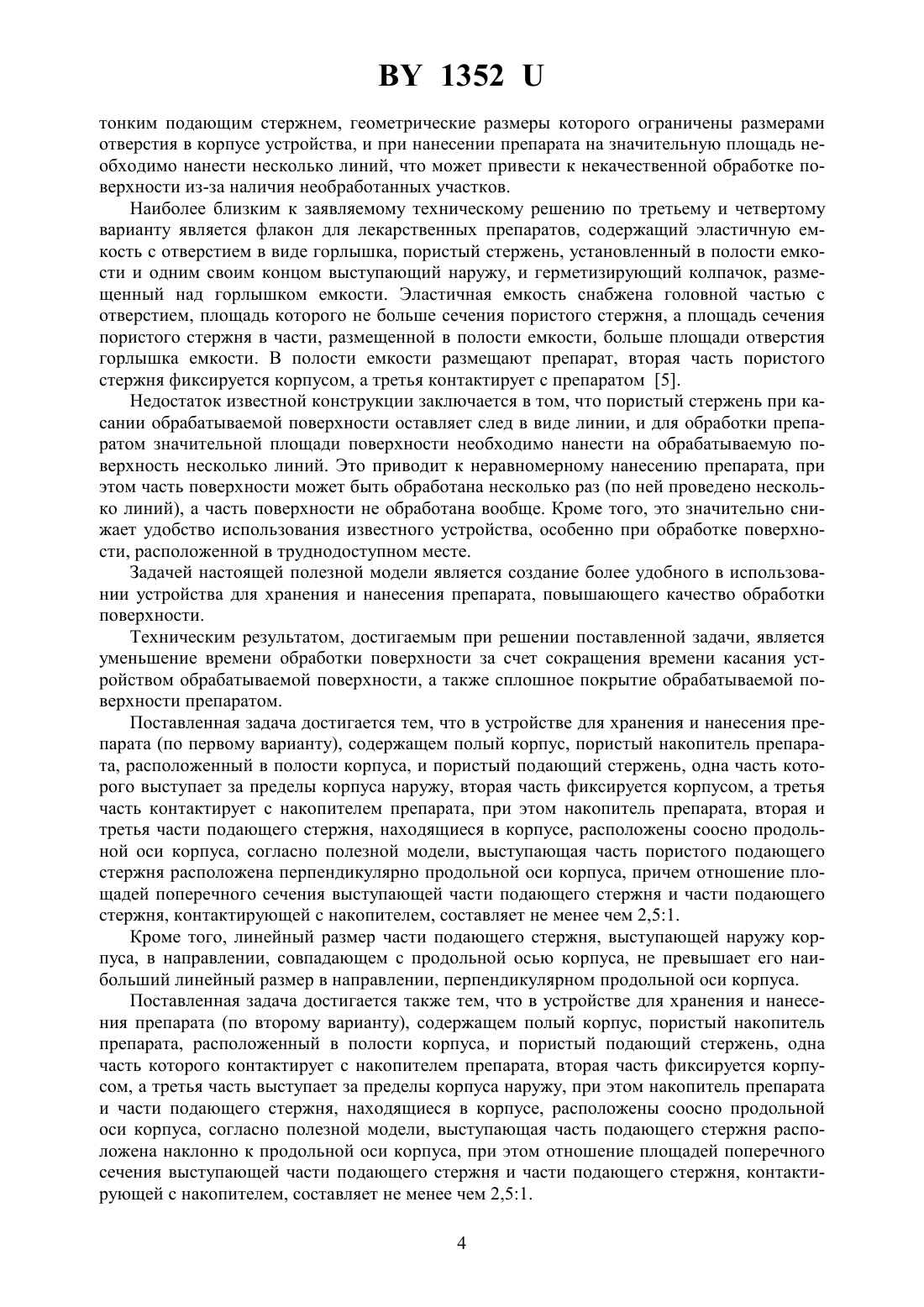

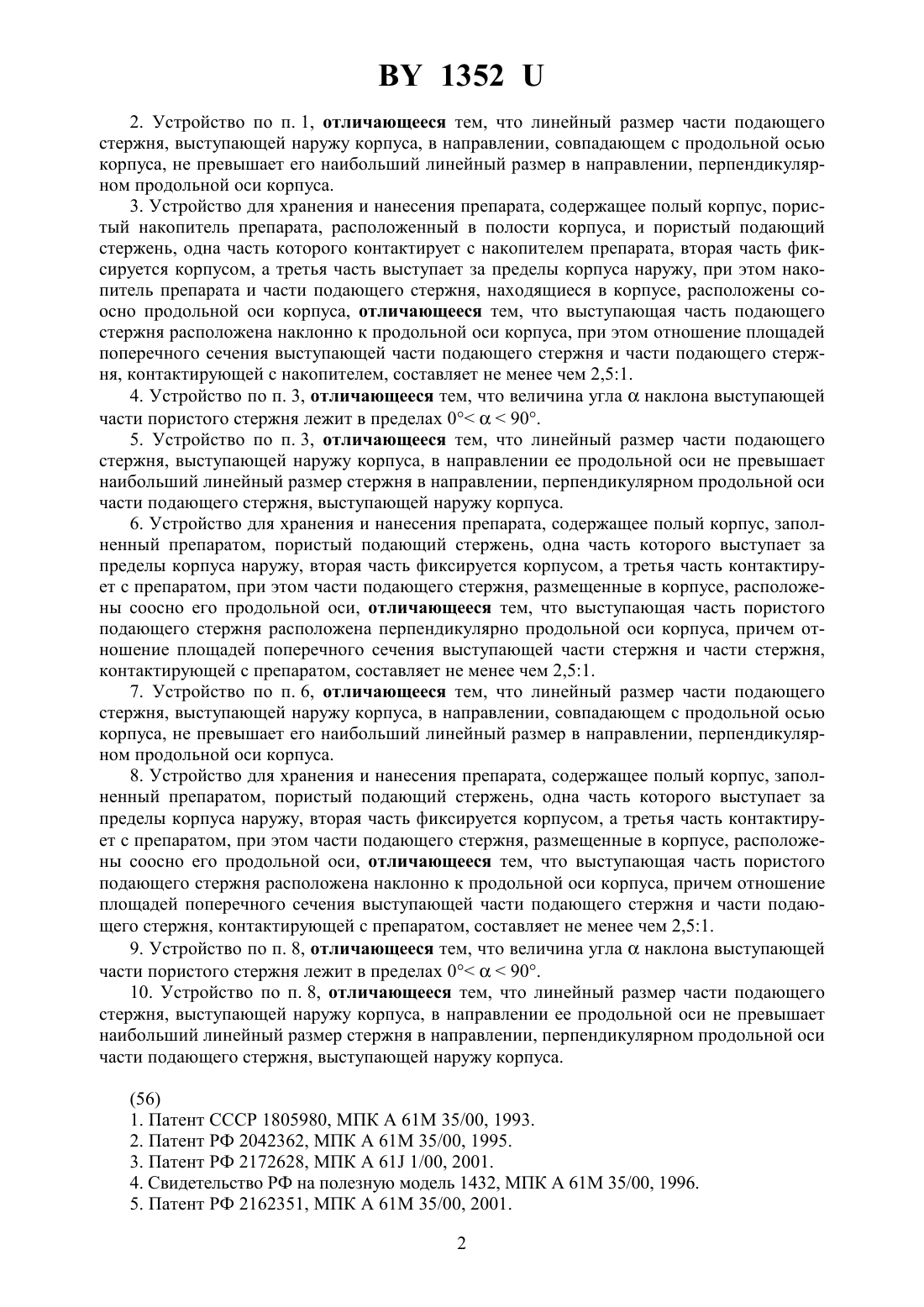

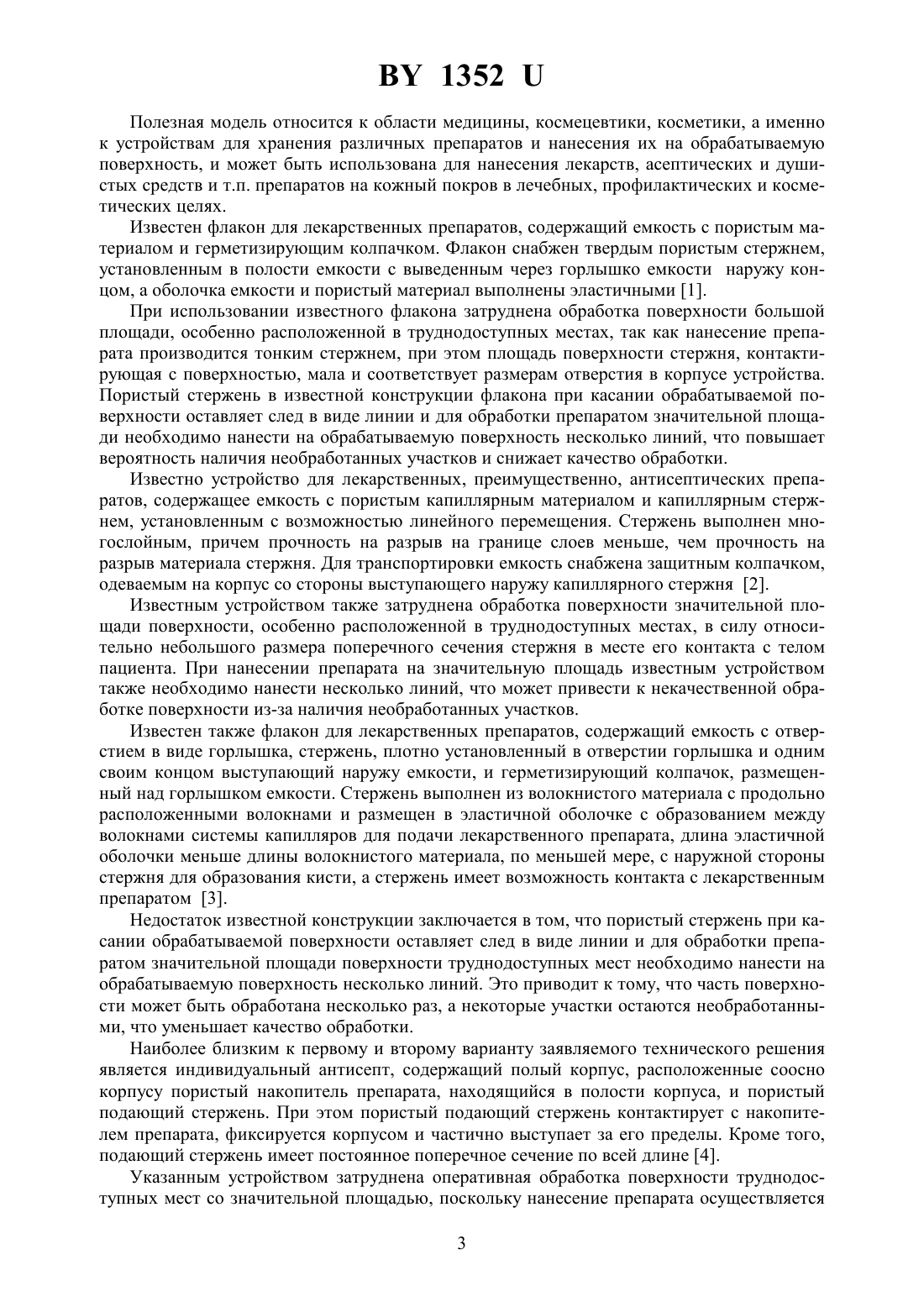

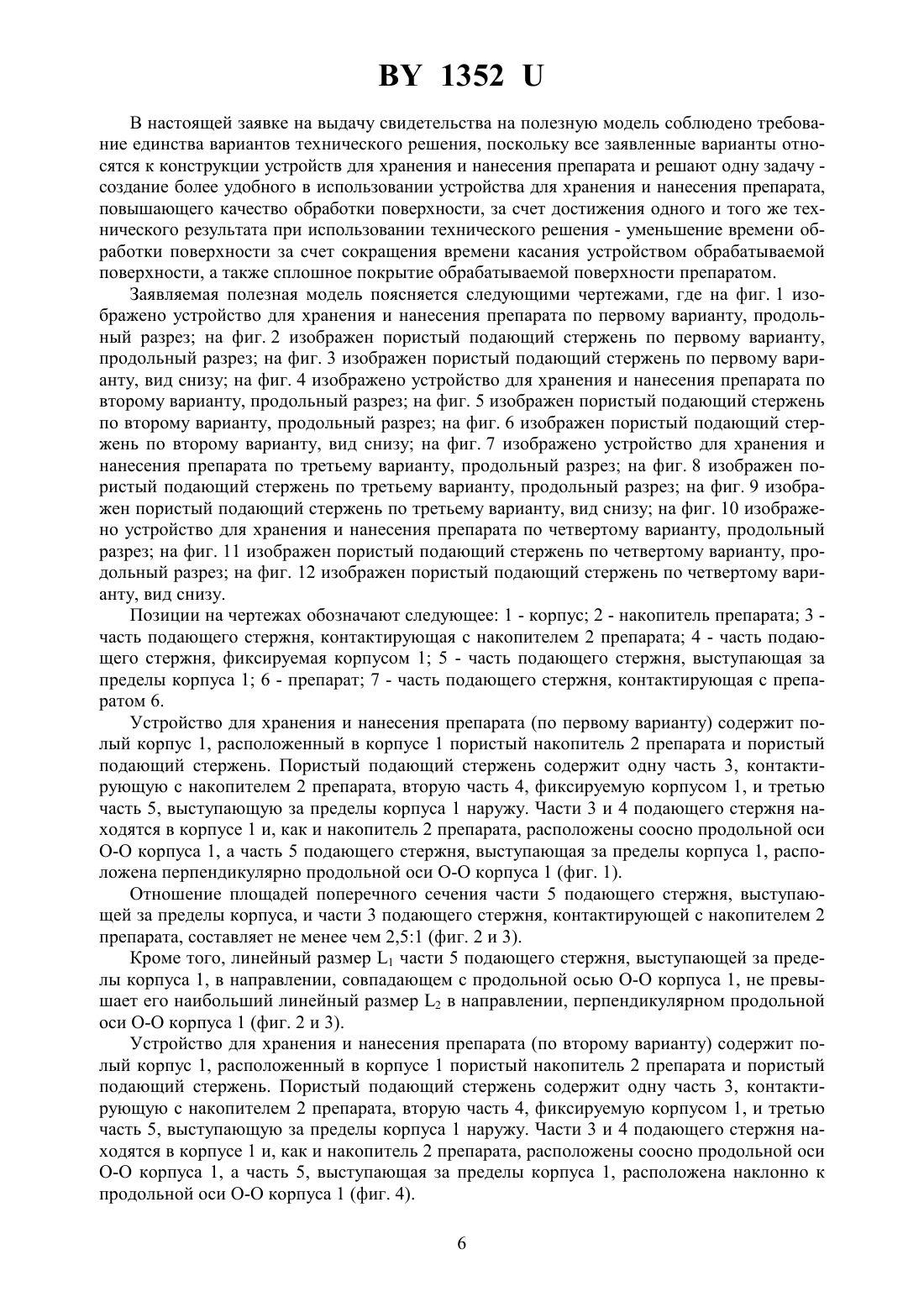

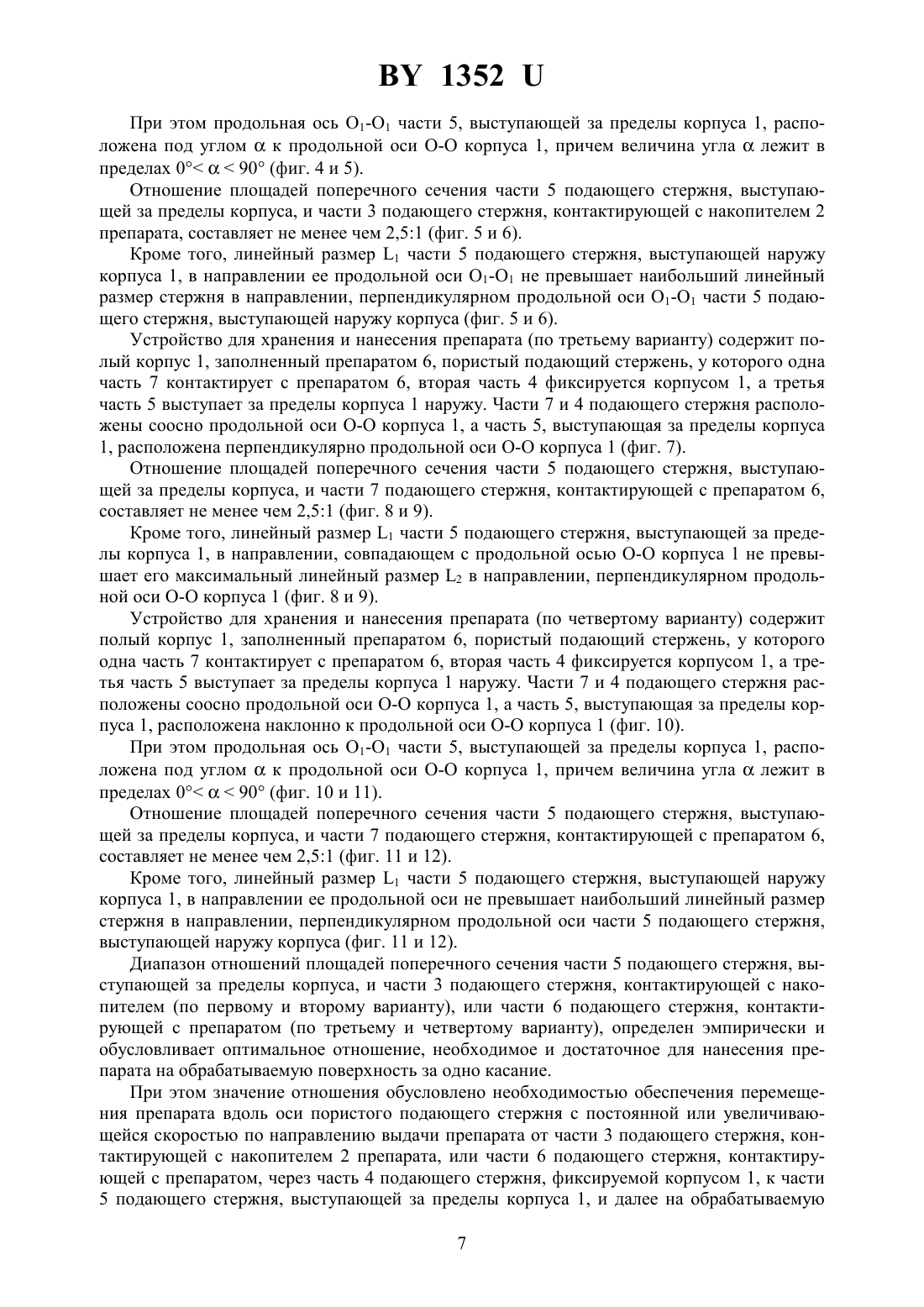

(51)61 35/00,61 1/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И НАНЕСЕНИЯ ПРЕПАРАТА(71) Заявитель Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(72) Автор Полянский Владимир Васильевич(73) Патентообладатель Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(57) 1. Устройство для хранения и нанесения препарата, содержащее полый корпус, пористый накопитель препарата, расположенный в полости корпуса, и пористый подающий стержень, одна часть которого выступает за пределы корпуса наружу, вторая часть фиксируется корпусом, а третья часть контактирует с накопителем препарата, при этом накопитель препарата, вторая и третья части подающего стержня, находящиеся в корпусе, расположены соосно продольной оси корпуса, отличающееся тем, что выступающая часть пористого подающего стержня расположена перпендикулярно продольной оси корпуса,причем отношение площадей поперечного сечения выступающей части подающего стержня и части подающего стержня, контактирующей с накопителем, составляет не менее чем 2,51. 13522. Устройство по п. 1, отличающееся тем, что линейный размер части подающего стержня, выступающей наружу корпуса, в направлении, совпадающем с продольной осью корпуса, не превышает его наибольший линейный размер в направлении, перпендикулярном продольной оси корпуса. 3. Устройство для хранения и нанесения препарата, содержащее полый корпус, пористый накопитель препарата, расположенный в полости корпуса, и пористый подающий стержень, одна часть которого контактирует с накопителем препарата, вторая часть фиксируется корпусом, а третья часть выступает за пределы корпуса наружу, при этом накопитель препарата и части подающего стержня, находящиеся в корпусе, расположены соосно продольной оси корпуса, отличающееся тем, что выступающая часть подающего стержня расположена наклонно к продольной оси корпуса, при этом отношение площадей поперечного сечения выступающей части подающего стержня и части подающего стержня, контактирующей с накопителем, составляет не менее чем 2,51. 4. Устройство по п. 3, отличающееся тем, что величина угланаклона выступающей части пористого стержня лежит в пределах 090. 5. Устройство по п. 3, отличающееся тем, что линейный размер части подающего стержня, выступающей наружу корпуса, в направлении ее продольной оси не превышает наибольший линейный размер стержня в направлении, перпендикулярном продольной оси части подающего стержня, выступающей наружу корпуса. 6. Устройство для хранения и нанесения препарата, содержащее полый корпус, заполненный препаратом, пористый подающий стержень, одна часть которого выступает за пределы корпуса наружу, вторая часть фиксируется корпусом, а третья часть контактирует с препаратом, при этом части подающего стержня, размещенные в корпусе, расположены соосно его продольной оси, отличающееся тем, что выступающая часть пористого подающего стержня расположена перпендикулярно продольной оси корпуса, причем отношение площадей поперечного сечения выступающей части стержня и части стержня,контактирующей с препаратом, составляет не менее чем 2,51. 7. Устройство по п. 6, отличающееся тем, что линейный размер части подающего стержня, выступающей наружу корпуса, в направлении, совпадающем с продольной осью корпуса, не превышает его наибольший линейный размер в направлении, перпендикулярном продольной оси корпуса. 8. Устройство для хранения и нанесения препарата, содержащее полый корпус, заполненный препаратом, пористый подающий стержень, одна часть которого выступает за пределы корпуса наружу, вторая часть фиксируется корпусом, а третья часть контактирует с препаратом, при этом части подающего стержня, размещенные в корпусе, расположены соосно его продольной оси, отличающееся тем, что выступающая часть пористого подающего стержня расположена наклонно к продольной оси корпуса, причем отношение площадей поперечного сечения выступающей части подающего стержня и части подающего стержня, контактирующей с препаратом, составляет не менее чем 2,51. 9. Устройство по п. 8, отличающееся тем, что величина угланаклона выступающей части пористого стержня лежит в пределах 090. 10. Устройство по п. 8, отличающееся тем, что линейный размер части подающего стержня, выступающей наружу корпуса, в направлении ее продольной оси не превышает наибольший линейный размер стержня в направлении, перпендикулярном продольной оси части подающего стержня, выступающей наружу корпуса.(56) 1. Патент СССР 1805980, МПК А 61 М 35/00, 1993. 2. Патент РФ 2042362, МПК А 61 М 35/00, 1995. 3. Патент РФ 2172628, МПК А 61 1/00, 2001. 4. Свидетельство РФ на полезную модель 1432, МПК А 61 М 35/00, 1996. 5. Патент РФ 2162351, МПК А 61 М 35/00, 2001. 2 1352 Полезная модель относится к области медицины, космецевтики, косметики, а именно к устройствам для хранения различных препаратов и нанесения их на обрабатываемую поверхность, и может быть использована для нанесения лекарств, асептических и душистых средств и т.п. препаратов на кожный покров в лечебных, профилактических и косметических целях. Известен флакон для лекарственных препаратов, содержащий емкость с пористым материалом и герметизирующим колпачком. Флакон снабжен твердым пористым стержнем,установленным в полости емкости с выведенным через горлышко емкости наружу концом, а оболочка емкости и пористый материал выполнены эластичными 1. При использовании известного флакона затруднена обработка поверхности большой площади, особенно расположенной в труднодоступных местах, так как нанесение препарата производится тонким стержнем, при этом площадь поверхности стержня, контактирующая с поверхностью, мала и соответствует размерам отверстия в корпусе устройства. Пористый стержень в известной конструкции флакона при касании обрабатываемой поверхности оставляет след в виде линии и для обработки препаратом значительной площади необходимо нанести на обрабатываемую поверхность несколько линий, что повышает вероятность наличия необработанных участков и снижает качество обработки. Известно устройство для лекарственных, преимущественно, антисептических препаратов, содержащее емкость с пористым капиллярным материалом и капиллярным стержнем, установленным с возможностью линейного перемещения. Стержень выполнен многослойным, причем прочность на разрыв на границе слоев меньше, чем прочность на разрыв материала стержня. Для транспортировки емкость снабжена защитным колпачком,одеваемым на корпус со стороны выступающего наружу капиллярного стержня 2. Известным устройством также затруднена обработка поверхности значительной площади поверхности, особенно расположенной в труднодоступных местах, в силу относительно небольшого размера поперечного сечения стержня в месте его контакта с телом пациента. При нанесении препарата на значительную площадь известным устройством также необходимо нанести несколько линий, что может привести к некачественной обработке поверхности из-за наличия необработанных участков. Известен также флакон для лекарственных препаратов, содержащий емкость с отверстием в виде горлышка, стержень, плотно установленный в отверстии горлышка и одним своим концом выступающий наружу емкости, и герметизирующий колпачок, размещенный над горлышком емкости. Стержень выполнен из волокнистого материала с продольно расположенными волокнами и размещен в эластичной оболочке с образованием между волокнами системы капилляров для подачи лекарственного препарата, длина эластичной оболочки меньше длины волокнистого материала, по меньшей мере, с наружной стороны стержня для образования кисти, а стержень имеет возможность контакта с лекарственным препаратом 3. Недостаток известной конструкции заключается в том, что пористый стержень при касании обрабатываемой поверхности оставляет след в виде линии и для обработки препаратом значительной площади поверхности труднодоступных мест необходимо нанести на обрабатываемую поверхность несколько линий. Это приводит к тому, что часть поверхности может быть обработана несколько раз, а некоторые участки остаются необработанными, что уменьшает качество обработки. Наиболее близким к первому и второму варианту заявляемого технического решения является индивидуальный антисепт, содержащий полый корпус, расположенные соосно корпусу пористый накопитель препарата, находящийся в полости корпуса, и пористый подающий стержень. При этом пористый подающий стержень контактирует с накопителем препарата, фиксируется корпусом и частично выступает за его пределы. Кроме того,подающий стержень имеет постоянное поперечное сечение по всей длине 4. Указанным устройством затруднена оперативная обработка поверхности труднодоступных мест со значительной площадью, поскольку нанесение препарата осуществляется 3 1352 тонким подающим стержнем, геометрические размеры которого ограничены размерами отверстия в корпусе устройства, и при нанесении препарата на значительную площадь необходимо нанести несколько линий, что может привести к некачественной обработке поверхности из-за наличия необработанных участков. Наиболее близким к заявляемому техническому решению по третьему и четвертому варианту является флакон для лекарственных препаратов, содержащий эластичную емкость с отверстием в виде горлышка, пористый стержень, установленный в полости емкости и одним своим концом выступающий наружу, и герметизирующий колпачок, размещенный над горлышком емкости. Эластичная емкость снабжена головной частью с отверстием, площадь которого не больше сечения пористого стержня, а площадь сечения пористого стержня в части, размещенной в полости емкости, больше площади отверстия горлышка емкости. В полости емкости размещают препарат, вторая часть пористого стержня фиксируется корпусом, а третья контактирует с препаратом 5. Недостаток известной конструкции заключается в том, что пористый стержень при касании обрабатываемой поверхности оставляет след в виде линии, и для обработки препаратом значительной площади поверхности необходимо нанести на обрабатываемую поверхность несколько линий. Это приводит к неравномерному нанесению препарата, при этом часть поверхности может быть обработана несколько раз (по ней проведено несколько линий), а часть поверхности не обработана вообще. Кроме того, это значительно снижает удобство использования известного устройства, особенно при обработке поверхности, расположенной в труднодоступном месте. Задачей настоящей полезной модели является создание более удобного в использовании устройства для хранения и нанесения препарата, повышающего качество обработки поверхности. Техническим результатом, достигаемым при решении поставленной задачи, является уменьшение времени обработки поверхности за счет сокращения времени касания устройством обрабатываемой поверхности, а также сплошное покрытие обрабатываемой поверхности препаратом. Поставленная задача достигается тем, что в устройстве для хранения и нанесения препарата (по первому варианту), содержащем полый корпус, пористый накопитель препарата, расположенный в полости корпуса, и пористый подающий стержень, одна часть которого выступает за пределы корпуса наружу, вторая часть фиксируется корпусом, а третья часть контактирует с накопителем препарата, при этом накопитель препарата, вторая и третья части подающего стержня, находящиеся в корпусе, расположены соосно продольной оси корпуса, согласно полезной модели, выступающая часть пористого подающего стержня расположена перпендикулярно продольной оси корпуса, причем отношение площадей поперечного сечения выступающей части подающего стержня и части подающего стержня, контактирующей с накопителем, составляет не менее чем 2,51. Кроме того, линейный размер части подающего стержня, выступающей наружу корпуса, в направлении, совпадающем с продольной осью корпуса, не превышает его наибольший линейный размер в направлении, перпендикулярном продольной оси корпуса. Поставленная задача достигается также тем, что в устройстве для хранения и нанесения препарата (по второму варианту), содержащем полый корпус, пористый накопитель препарата, расположенный в полости корпуса, и пористый подающий стержень, одна часть которого контактирует с накопителем препарата, вторая часть фиксируется корпусом, а третья часть выступает за пределы корпуса наружу, при этом накопитель препарата и части подающего стержня, находящиеся в корпусе, расположены соосно продольной оси корпуса, согласно полезной модели, выступающая часть подающего стержня расположена наклонно к продольной оси корпуса, при этом отношение площадей поперечного сечения выступающей части подающего стержня и части подающего стержня, контактирующей с накопителем, составляет не менее чем 2,51. 4 1352 Причем величина угланаклона выступающей части пористого стержня лежит в пределах 090. Кроме того, линейный размер части подающего стержня, выступающей наружу корпуса, в направлении ее продольной оси не превышает наибольший линейный размер стержня в направлении, перпендикулярном продольной оси части подающего стержня,выступающей наружу корпуса. Поставленная задача достигается также тем, что в устройстве для хранения и нанесения препарата (по третьему варианту), содержащем полый корпус, заложенный препаратом, пористый подающий стержень, одна часть которого выступает за пределы корпуса наружу, вторая часть фиксируется корпусом, а третья часть контактирует с препаратом,при этом части подающего стержня, размещенные в корпусе, расположены соосно его продольной оси, согласно полезной модели, выступающая часть пористого подающего стержня расположена перпендикулярно продольной оси корпуса, причем отношение площадей поперечного сечения выступающей части стержня и части стержня, контактирующей с препаратом, составляет не менее чем 2,51. Кроме того, линейный размер части подающего стержня, выступающей наружу корпуса, в направлении, совпадающем с продольной осью корпуса, не превышает его наибольший линейный размер в направлении, перпендикулярном продольной оси корпуса. Поставленная задача достигается также тем, что в устройстве для хранения и нанесения препарата (по четвертому варианту), содержащем полый корпус, заполненный препаратом, пористый подающий стержень, одна часть которого выступает за пределы корпуса наружу, вторая часть фиксируется корпусом, а третья часть контактирует с препаратом,при этом части подающего стержня, размещенные в корпусе, расположены соосно его продольной оси, согласно полезной модели, выступающая часть пористого подающего стержня расположена наклонно к продольной оси корпуса, причем отношение площадей поперечного сечения выступающей части подающего стержня и части подающего стержня, контактирующей с препаратом, составляет не менее чем 2,51. Причем величина угланаклона выступающей части пористого стержня лежит в пределах 090. Кроме того, линейный размер части подающего стержня, выступающей наружу корпуса, в направлении ее продольной оси не превышает наибольший линейный размер стержня в направлении, перпендикулярном продольной оси части подающею стержня,выступающей наружу корпуса. Заявляемая совокупность признаков заявляемых вариантов устройства для хранения и нанесения препарата обеспечивает при использовании устройства обработку большей площади поверхности в единицу времени, что уменьшает время обработки поверхности, в том числе непосредственное время касания устройства обрабатываемой, например травмированной, поверхности, что повышает удобство его использования. При этом указанное соотношение площадей поперечного сечения частей подающего стержня необходимо для непрерывной подачи препарата на поверхность подающею стержня и нанесения его на обрабатываемую поверхность. Выполнение подающего стержня, согласно заявленного технического решения, позволяет исключить необработанные области поверхности, т.к. за одно касание обрабатывается значительная площадь поверхности, а следующим касанием возможно обработать поверхность, непосредственно примыкающую к ранее обработанной, а выполнение частей подающею стержня с предложенным соотношением площадей поперечного сечения обеспечивает повторную доставку препарата на поверхность подающего стержня в промежуток между касаниями подающим стержнем обрабатываемой поверхности. Кроме того, это повышает удобство самостоятельной обработки труднодоступных мест человеческого тела, например область шейных позвонков, подмышки, область паха и т.п. , особенно в домашних и дорожных условиях. 5 1352 В настоящей заявке на выдачу свидетельства на полезную модель соблюдено требование единства вариантов технического решения, поскольку все заявленные варианты относятся к конструкции устройств для хранения и нанесения препарата и решают одну задачу создание более удобного в использовании устройства для хранения и нанесения препарата,повышающего качество обработки поверхности, за счет достижения одного и того же технического результата при использовании технического решения - уменьшение времени обработки поверхности за счет сокращения времени касания устройством обрабатываемой поверхности, а также сплошное покрытие обрабатываемой поверхности препаратом. Заявляемая полезная модель поясняется следующими чертежами, где на фиг. 1 изображено устройство для хранения и нанесения препарата по первому варианту, продольный разрез на фиг. 2 изображен пористый подающий стержень по первому варианту,продольный разрез на фиг. 3 изображен пористый подающий стержень по первому варианту, вид снизу на фиг. 4 изображено устройство для хранения и нанесения препарата по второму варианту, продольный разрез на фиг. 5 изображен пористый подающий стержень по второму варианту, продольный разрез на фиг. 6 изображен пористый подающий стержень по второму варианту, вид снизу на фиг. 7 изображено устройство для хранения и нанесения препарата по третьему варианту, продольный разрез на фиг. 8 изображен пористый подающий стержень по третьему варианту, продольный разрез на фиг. 9 изображен пористый подающий стержень по третьему варианту, вид снизу на фиг. 10 изображено устройство для хранения и нанесения препарата по четвертому варианту, продольный разрез на фиг. 11 изображен пористый подающий стержень по четвертому варианту, продольный разрез на фиг. 12 изображен пористый подающий стержень по четвертому варианту, вид снизу. Позиции на чертежах обозначают следующее 1 - корпус 2 - накопитель препарата 3 часть подающего стержня, контактирующая с накопителем 2 препарата 4 - часть подающего стержня, фиксируемая корпусом 1 5 - часть подающего стержня, выступающая за пределы корпуса 1 6 - препарат 7 - часть подающего стержня, контактирующая с препаратом 6. Устройство для хранения и нанесения препарата (по первому варианту) содержит полый корпус 1, расположенный в корпусе 1 пористый накопитель 2 препарата и пористый подающий стержень. Пористый подающий стержень содержит одну часть 3, контактирующую с накопителем 2 препарата, вторую часть 4, фиксируемую корпусом 1, и третью часть 5, выступающую за пределы корпуса 1 наружу. Части 3 и 4 подающего стержня находятся в корпусе 1 и, как и накопитель 2 препарата, расположены соосно продольной оси О-О корпуса 1, а часть 5 подающего стержня, выступающая з пределы корпуса 1, расположена перпендикулярно продольной оси О-О корпуса 1 (фиг. 1). Отношение площадей поперечного сечения части 5 подающего стержня, выступающей за пределы корпуса, и части 3 подающего стержня, контактирующей с накопителем 2 препарата, составляет не менее чем 2,51 (фиг. 2 и 3). Кроме того, линейный размер 1 части 5 подающего стержня, выступающей за пределы корпуса 1, в направлении, совпадающем с продольной осью О-О корпуса 1, не превышает его наибольший линейный размер 2 в направлении, перпендикулярном продольной оси О-О корпуса 1 (фиг. 2 и 3). Устройство для хранения и нанесения препарата (по второму варианту) содержит полый корпус 1, расположенный в корпусе 1 пористый накопитель 2 препарата и пористый подающий стержень. Пористый подающий стержень содержит одну часть 3, контактирующую с накопителем 2 препарата, вторую часть 4, фиксируемую корпусом 1, и третью часть 5, выступающую за пределы корпуса 1 наружу. Части 3 и 4 подающего стержня находятся в корпусе 1 и, как и накопитель 2 препарата, расположены соосно продольной оси О-О корпуса 1, а часть 5, выступающая за пределы корпуса 1, расположена наклонно к продольной оси О-О корпуса 1 (фиг. 4). 6 1352 При этом продольная ось О 1-О 1 части 5, выступающей за пределы корпуса 1, расположена под угломк продольной оси О-О корпуса 1, причем величина углалежит в пределах 090 (фиг. 4 и 5). Отношение площадей поперечного сечения части 5 подающего стержня, выступающей за пределы корпуса, и части 3 подающего стержня, контактирующей с накопителем 2 препарата, составляет не менее чем 2,51 (фиг. 5 и 6). Кроме того, линейный размер 1 части 5 подающего стержня, выступающей наружу корпуса 1, в направлении ее продольной оси О 1-1 не превышает наибольший линейный размер стержня в направлении, перпендикулярном продольной оси О 1-О 1 части 5 подающего стержня, выступающей наружу корпуса (фиг. 5 и 6). Устройство для хранения и нанесения препарата (по третьему варианту) содержит полый корпус 1, заполненный препаратом 6, пористый подающий стержень, у которого одна часть 7 контактирует с препаратом 6, вторая часть 4 фиксируется корпусом 1, а третья часть 5 выступает за пределы корпуса 1 наружу. Части 7 и 4 подающего стержня расположены соосно продольной оси О-О корпуса 1, а часть 5, выступающая за пределы корпуса 1, расположена перпендикулярно продольной оси О-О корпуса 1 (фиг. 7). Отношение площадей поперечного сечения части 5 подающего стержня, выступающей за пределы корпуса, и части 7 подающего стержня, контактирующей с препаратом 6,составляет не менее чем 2,51 (фиг. 8 и 9). Кроме того, линейный размер 1 части 5 подающего стержня, выступающей за пределы корпуса 1, в направлении, совпадающем с продольной осью О-О корпуса 1 не превышает его максимальный линейный размер 2 в направлении, перпендикулярном продольной оси О-О корпуса 1 (фиг. 8 и 9). Устройство для хранения и нанесения препарата (по четвертому варианту) содержит полый корпус 1, заполненный препаратом 6, пористый подающий стержень, у которого одна часть 7 контактирует с препаратом 6, вторая часть 4 фиксируется корпусом 1, а третья часть 5 выступает за пределы корпуса 1 наружу. Части 7 и 4 подающего стержня расположены соосно продольной оси О-О корпуса 1, а часть 5, выступающая за пределы корпуса 1, расположена наклонно к продольной оси О-О корпуса 1 (фиг. 10). При этом продольная ось 1-1 части 5, выступающей за пределы корпуса 1, расположена под угломк продольной оси О-О корпуса 1, причем величина углалежит в пределах 090 (фиг. 10 и 11). Отношение площадей поперечного сечения части 5 подающего стержня, выступающей за пределы корпуса, и части 7 подающего стержня, контактирующей с препаратом 6,составляет не менее чем 2,51 (фиг. 11 и 12). Кроме того, линейный размер 1 части 5 подающего стержня, выступающей наружу корпуса 1, в направлении ее продольной оси не превышает наибольший линейный размер стержня в направлении, перпендикулярном продольной оси части 5 подающего стержня,выступающей наружу корпуса (фиг. 11 и 12). Диапазон отношений площадей поперечного сечения части 5 подающего стержня, выступающей за пределы корпуса, и части 3 подающего стержня, контактирующей с накопителем (по первому и второму варианту), или части 6 подающего стержня, контактирующей с препаратом (по третьему и четвертому варианту), определен эмпирически и обусловливает оптимальное отношение, необходимое и достаточное для нанесения препарата на обрабатываемую поверхность за одно касание. При этом значение отношения обусловлено необходимостью обеспечения перемещения препарата вдоль оси пористого подающего стержня с постоянной или увеличивающейся скоростью по направлению выдачи препарата от части 3 подающего стержня, контактирующей с накопителем 2 препарата, или части 6 подающего стержня, контактирующей с препаратом, через часть 4 подающего стержня, фиксируемой корпусом 1, к части 5 подающего стержня, выступающей за пределы корпуса 1, и далее на обрабатываемую 7 1352 поверхность, в промежуток между касаниями подающим стержнем обрабатываемой поверхности. Максимальный размер площади поперечного сечения части 5 подающего стержня,выступающей за пределы корпуса 1, может быть ограничен только размерами и формой корпуса 1. Изготовление выступающей части 5 пористого стержня с линейным размером 1 в направлении, совпадающем с продольной осью О-О корпуса 1, больше, чем его линейный размер 2 в направлении, перпендикулярном продольной оси О-О корпуса 1, приводит к необходимости увеличения объема препарата для гарантированного насыщения всего объема части 5 стержня, выступающей наружу корпуса 1. Это, в свою очередь, приводит к увеличению габаритов корпуса. Выступающая часть 5 подающего стержня может быть выполнена из плотного или деформируемого пористого материала. В качестве плотного пористого материала может быть использовано, например, стекловолокно полиолефина или пористая пластмасса, а в качестве деформируемого пористого материала, например, поролон или фетр. Если часть 5 подающего стержня, выступающая за пределы корпуса наружу, выполнена из плотного пористого материала, то она может использоваться, например, в качестве аппликатора, накладываемого на поверхность тела, как носителя препарата, воздействующего на организм. Если часть 5 подающего стержня, выступающая за пределы корпуса наружу, выполнена из деформируемого пористого материала, то она может использоваться, например,или в качестве аппликатора для переноса на обрабатываемую поверхность препарата, или в качестве тампона для абсорбирования с обрабатываемой поверхности жидкости. В первом случае пористый накопитель устройства пропитывается необходимым препаратом, а во втором - пористый накопитель препаратом не пропитывается и служит приемником для абсорбируемой жидкости. Для уменьшения испарения, удобства хранения и транспортировки устройство для хранения и нанесения препарата по всем вариантам исполнения снабжено герметизирующим колпачком (на чертежах не показан). Устройство для хранения и нанесения препарата (по первому и третьему вариантам) собирают следующим образом. Пористый накопитель 2 насыщают нужным препаратом и устанавливают в полость корпуса 1 соосно его продольной оси О-О. В корпус 1 вставляется пористый подающий стержень, при этом часть стержня 3 контактирует с накопителем 2, часть 4 стержня фиксируется корпусом 1, а часть 5 выступает наружу. Устройство для хранения и нанесения препарата (по второму и четвертому вариантам) собирают, например, следующим образом. В корпус 1 вставляется пористый подающий стержень, при этом часть стержня 3 располагают в полости корпуса 1, часть 4 стержня фиксируют корпусом 1, а часть 5 выступает наружу. Со стороны открытых концов корпуса, в полость корпуса 1 заливается необходимый препарат и открытые концы корпуса герметизируются. Устройство (по всем вариантам) работает следующим образом. Препарат 6, находящийся непосредственно в корпусе 1 устройства или в пористом накопителе 2 препарата, расположенном соосно продольной оси О-О корпуса 1, перемещается к обрабатываемой поверхности вдоль продольной оси О-О корпуса 1 через подающий стержень. В устройствах, изготовленных по первому и второму вариантам, препарат из накопителя 2 препарата поступает в часть 3 подающего стержня, контактирующую с накопителем 2 препарата, а в устройствах, изготовленных по третьему и четвертому вариантам, из полости корпуса 1 в часть 7 подающего стержня, контактирующую с препаратом 8 13526. Далее в устройствах для хранения и нанесения препарата по всем вариантам препарат поступает в часть 4 подающего стержня, фиксируемую в корпусе 1, затем в часть 5, выступающую за пределы корпуса 1, и далее на обрабатываемую поверхность. Указанный процесс перемещения обусловлен следующим. Согласно теории истечения жидкости через пористые материалы, физико-химических основ смачивания и растекания и общей теории фильтрации из пористого тела большего объема с той или иной скоростью при наличии поддавливающего атмосферного давления препарат истекает в сторону пористого тела меньшего объема при соединении этих тел. Причем значительную роль играет изготовление пористых тел с преимущественной ориентацией направленности пор. Физико-химические параметры, конструкция пористых накопителя и стержня подбираются опытным путем в зависимости от свойств препарата и назначения устройства (Коллинз Р. Течения жидкостей через пористые материалы. - М. Мир, 1964 Сумм Б.Д., Горюнов Ю.В. Физико - химические основы смачивания и растекания. - М. Химия, 1976 Развитие исследований по теории фильтрации в СССР. - М. Наука, 1969). Таким образом, препарат насыщает пористый подающий стержень по всему его объему. Силы притяжения, действующие между молекулами пор твердого тела стержня и препарата, заставляют ее подниматься по стенке пор, что приводит к искривлению примыкающего к стенке пор участка поверхности препарата. Это создает отрицательное (капиллярное) давление, которое в каждой точке искривленной поверхности в точности уравновешивает давление, вызванное подъемом уровня жидкости. При этом взаимное притяжение молекул жидкости (когезия) слабее их притяжения молекулами поверхности твердого тела (адгезии), что обуславливает перемещение препарата по порам подающего стержня в направлении выдачи препарата до полного насыщения частей пористого стержня, расположенных в корпусе, и находящейся над ними выступающей части стержня. Устройства для хранения и нанесения препарата предложенной конструкции обеспечивают перемещение препарата и в направлении перпендикулярном оси пористого подающего стержня до полного насыщения периферийных участков выступающей части стержня. Препарат поступает в выступающую часть стержня до тех пор, пока не произойдет насыщение им всех сообщающихся капилляров пористого стержня. Таким образом, препаратом заполняются все свободные сообщающиеся поры подающего стержня, воздух, находившийся в свободных порах, вытесняется препаратом, капиллярное давление в пористом стержне выравнивается, и препарат самопроизвольно не истекает из выступающей части пористого стержня. При обработке часть препарата истекает на обрабатываемую поверхность. Для сохранения равновесия капиллярного давления в освободившийся объем пористого тела поступает новая порция препарата. Использование устройств для хранения и нанесения препарата, изготовленных по всем предложенным вариантам, позволяет осуществить обработку поверхности, уменьшив время обработки, обеспечить сплошное покрытие обрабатываемой поверхности препаратом, тем самым повысив качество обработки. Кроме того, при использовании устройств вышеописанных конструкций повышается удобство самостоятельной обработки труднодоступных мест человеческого тела, например область шейных позвонков, подмышки, область паха и т.п. , особенно в экстремальных, домашних и дорожных условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
