Устройство для хранения сельскохозяйственной продукции

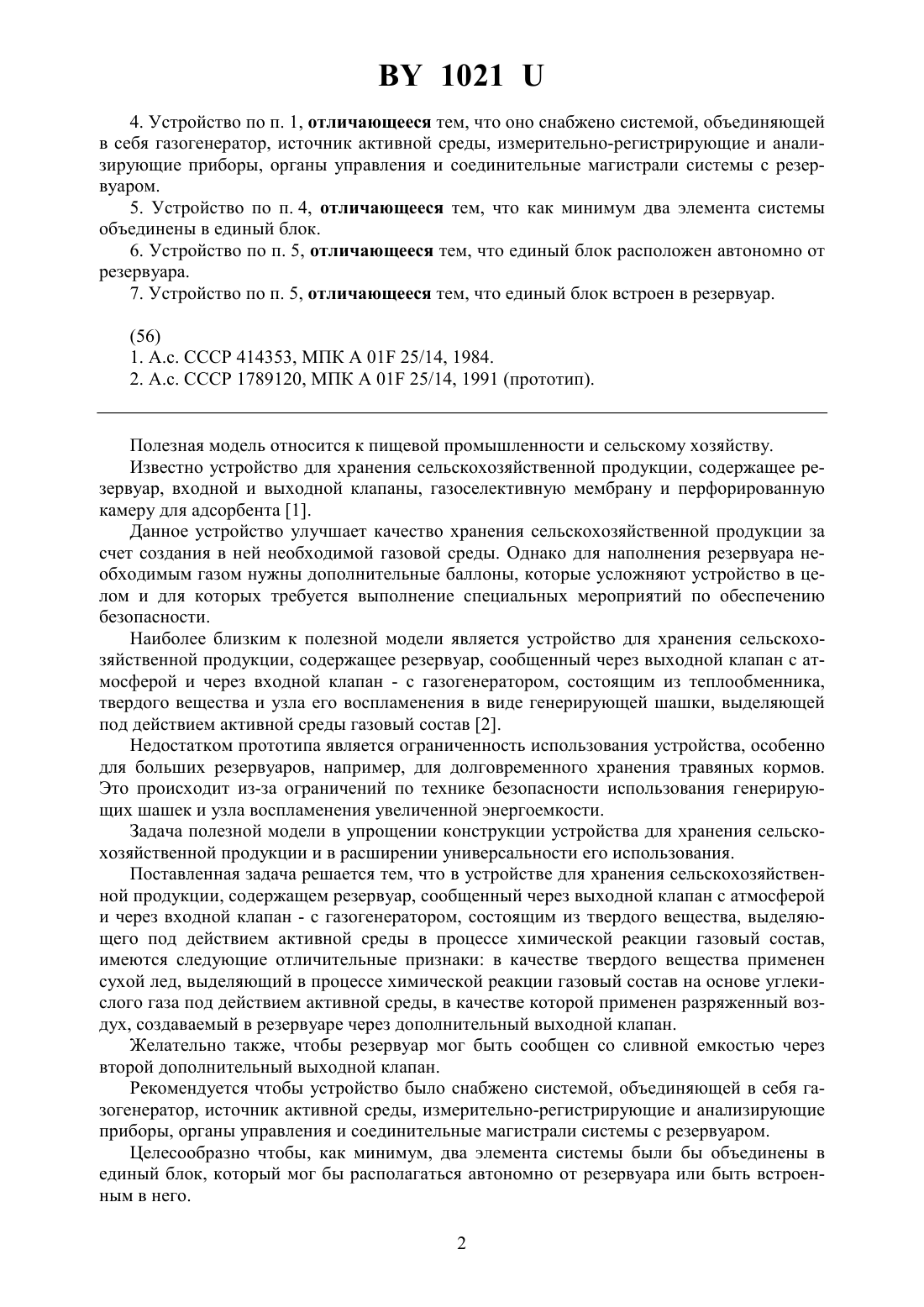

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ СЕЛЬСКОХОЗЯЙСТВЕННОЙ ПРОДУКЦИИ(71) Заявитель Царук Анатолий Михайлович(72) Автор Царук Анатолий Михайлович(73) Патентообладатель Царук Анатолий Михайлович(57) 1. Устройство для хранения сельскохозяйственной продукции, содержащее резервуар,сообщенный через выходной клапан с атмосферой и через входной клапан - с газогенератором, состоящим из твердого вещества, выделяющего под действием активной среды в процессе химической реакции газовый состав, отличающееся тем, что в качестве твердого вещества применен сухой лед, выделяющий в процессе химической реакции газовый состав на основе углекислого газа под действием активной среды. 2. Устройство по п. 1, отличающееся тем, что в качестве активной среды применен разряженный воздух, создаваемый в резервуаре через дополнительный выходной клапан. 3. Устройство по п. 2, отличающееся тем, что резервуар сообщен со сливной емкостью через второй дополнительный выходной клапан. 10214. Устройство по п. 1, отличающееся тем, что оно снабжено системой, объединяющей в себя газогенератор, источник активной среды, измерительно-регистрирующие и анализирующие приборы, органы управления и соединительные магистрали системы с резервуаром. 5. Устройство по п. 4, отличающееся тем, что как минимум два элемента системы объединены в единый блок. 6. Устройство по п. 5, отличающееся тем, что единый блок расположен автономно от резервуара. 7. Устройство по п. 5, отличающееся тем, что единый блок встроен в резервуар.(56) 1. А.с. СССР 414353, МПК А 01 25/14, 1984. 2. А.с. СССР 1789120, МПК А 01 25/14, 1991 (прототип). Полезная модель относится к пищевой промышленности и сельскому хозяйству. Известно устройство для хранения сельскохозяйственной продукции, содержащее резервуар, входной и выходной клапаны, газоселективную мембрану и перфорированную камеру для адсорбента 1. Данное устройство улучшает качество хранения сельскохозяйственной продукции за счет создания в ней необходимой газовой среды. Однако для наполнения резервуара необходимым газом нужны дополнительные баллоны, которые усложняют устройство в целом и для которых требуется выполнение специальных мероприятий по обеспечению безопасности. Наиболее близким к полезной модели является устройство для хранения сельскохозяйственной продукции, содержащее резервуар, сообщенный через выходной клапан с атмосферой и через входной клапан - с газогенератором, состоящим из теплообменника,твердого вещества и узла его воспламенения в виде генерирующей шашки, выделяющей под действием активной среды газовый состав 2. Недостатком прототипа является ограниченность использования устройства, особенно для больших резервуаров, например, для долговременного хранения травяных кормов. Это происходит из-за ограничений по технике безопасности использования генерирующих шашек и узла воспламенения увеличенной энергоемкости. Задача полезной модели в упрощении конструкции устройства для хранения сельскохозяйственной продукции и в расширении универсальности его использования. Поставленная задача решается тем, что в устройстве для хранения сельскохозяйственной продукции, содержащем резервуар, сообщенный через выходной клапан с атмосферой и через входной клапан - с газогенератором, состоящим из твердого вещества, выделяющего под действием активной среды в процессе химической реакции газовый состав,имеются следующие отличительные признаки в качестве твердого вещества применен сухой лед, выделяющий в процессе химической реакции газовый состав на основе углекислого газа под действием активной среды, в качестве которой применен разряженный воздух, создаваемый в резервуаре через дополнительный выходной клапан. Желательно также, чтобы резервуар мог быть сообщен со сливной емкостью через второй дополнительный выходной клапан. Рекомендуется чтобы устройство было снабжено системой, объединяющей в себя газогенератор, источник активной среды, измерительно-регистрирующие и анализирующие приборы, органы управления и соединительные магистрали системы с резервуаром. Целесообразно чтобы, как минимум, два элемента системы были бы объединены в единый блок, который мог бы располагаться автономно от резервуара или быть встроенным в него. 2 1021 Применение в качестве твердого вещества сухого льда направлено на замену малоуниверсальной и сложной по конструкции части устройства-прототипа, служащей для воспламенения и генерации. Использование сухого льда, выделяющего в процессе химической реакции газовый состав на основе углекислого газа под действием активной среды, будет способствовать тому же результату консервации сельскохозяйственной продукции, что и в прототипе, но более простым способом и для более вместительных резервуаров, что также улучшит универсальность использования устройства. Применение в качестве активной среды разряженного воздуха направлено на повышение техники безопасности использования устройства, что также будет способствовать упрощению и расширению области применения устройства. Создание в резервуаре упомянутого разряжения через дополнительный выходной клапан направлено на возможность обойтись без дополнительных элементов (как у прототипа) для обеспечения протекания процессов консервации сельскохозяйственной продукции. Это значительно упростит конструкцию в целом устройства. Сущность полезной модели поясняется принципиальной схемой. В устройстве для хранения сельскохозяйственной продукции имеется резервуар 1, сообщенный через выходной клапан 2 с атмосферой и через входной клапан 3 - с газогенератором 4. Газогенератор 4 состоит из теплообменника 5 и твердого вещества 6, выделяющего под действием активной среды в процессе химической реакции газовый состав на основе углекислого газа. В качестве твердого вещества 6 применен сухой лед, выделяющий в процессе химической реакции газовый состав на основе углекислого газа. В качестве активной среды применен разряженный воздух, создаваемый в резервуаре 1, например, вакуумным насосом 7 через первый дополнительный выходной клапан 8. Причем устройство снабжено системой, объединяющей в себя газогенератор, источник активной среды - вакуумный насос 7, измерительно-регистрирующие приборы 9, анализирующие приборы 10, органы управления 11 и соединительные магистрали 12. Как показано на схеме, газогенератор 4, измерительно-регистрирующие приборы 9,анализирующие приборы 10, органы управления 11 этой системы могут быть объединены в единый блок 13. Причем последний может располагаться автономно (как показано) или закрепляться на резервуаре 1. Через второй дополнительный выходной клапан 14 резервуар 1 посредством другой соединительной магистрали 12 сообщен со сливной емкостью 15. Теплообменник 5 желательно выполнить в виде змеевика 16 для прохождения по нему активной среды. Как показано, змеевик 16 может воспринимать тепловое воздействие от обогревателя 17 для активизации процесса получения активной среды. Резервуар 1 сообщен также с мерной трубой 18 через кран 19 и оборудован датчиками 20, например, для измерения температуры, кислотности консервируемой продукции внутри резервуара 1 и для измерения давления или разряжения как в самом резервуаре 1, так и в соединительных магистралях 12. Устройство для хранения сельскохозяйственной продукции используется следующим образом. Резервуар 1 заполняют сельскохозяйственной продукцией и откачивают из него воздух посредством вакуумного насоса 7 через первый дополнительный выходной клапан 8. Далее, через входной клапан 3 сообщают резервуар 1 с газогенератором 4. Под воздействием созданного разряжения запускают в резервуар 1 углекислый газ через змеевик 16 теплообменника 5. Углекислый газ образуется в процессе химической реакции сухого льда 6 в результате воздействия на него активной вакуумной среды и последующего теплового воздействия обогревателя 17 на змеевик 16. 3 1021 По измерительно-регистрирующим приборам 9 проверяют, а по анализирующим приборам 10 вносят необходимые корректировки для процесса консервации углекислым газом сельскохозяйственной продукции в резервуаре 1. После установления необходимого режима консервации вышеупомянутые процессы прекращают. В процессе хранения сельскохозяйственной продукции в резервуаре 1 с помощью измерительно-регистрирующих приборов 9 и анализирующих приборов 10 проверяют характеристики состояния законсервированного продукта и вносят необходимые корректировки в технологический процесс хранения. Излишки скопившегося в результате химических реакций углекислого газа в резервуаре 1 удаляют при необходимости или в атмосферу через второй дополнительный выходной клапан 14, или через соединительную магистраль 12 - в сливную емкость 15, выполненную, например, в виде цилиндра, шара и т.д. При необходимости собранный углекислый газ из сливной емкости 15 можно направлять обратно в резервуар 1. Причем при загрузке и выемке сельскохозяйственной продукции углекислый газ должен находиться над ней. При хранении сельскохозяйственной продукции в резервуаре 1 должно быть избыточное давление. Судить об уровне заполнения резервуара 1 углекислым газом можно, например, с помощью гирлянды из шахтных фонарей (не показаны), опуская их в мерную трубу 18. Тогда количество погашенных фонарей углекислым газом, проникшим в мерную трубу 18 через открытый кран 19, будут свидетельствовать об упомянутом уровне. Таким образом в сравнении с аналогами и прототипом в устройстве по полезной модели процессы заполнения, консервации и выемки сельскохозяйственной продукции становятся контролируемыми и управляемыми. Применение полезной модели будет способствовать улучшению качества и повышению сохранности консервации зеленых кормов в сравнение с сенажом или с силосованием. Такое устройство можно эффективно применять и для консервации других сельскохозяйственных культур, например зерна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
