Устройство переносное для опрыскивания деревьев и мелкодисперсного полива овощей

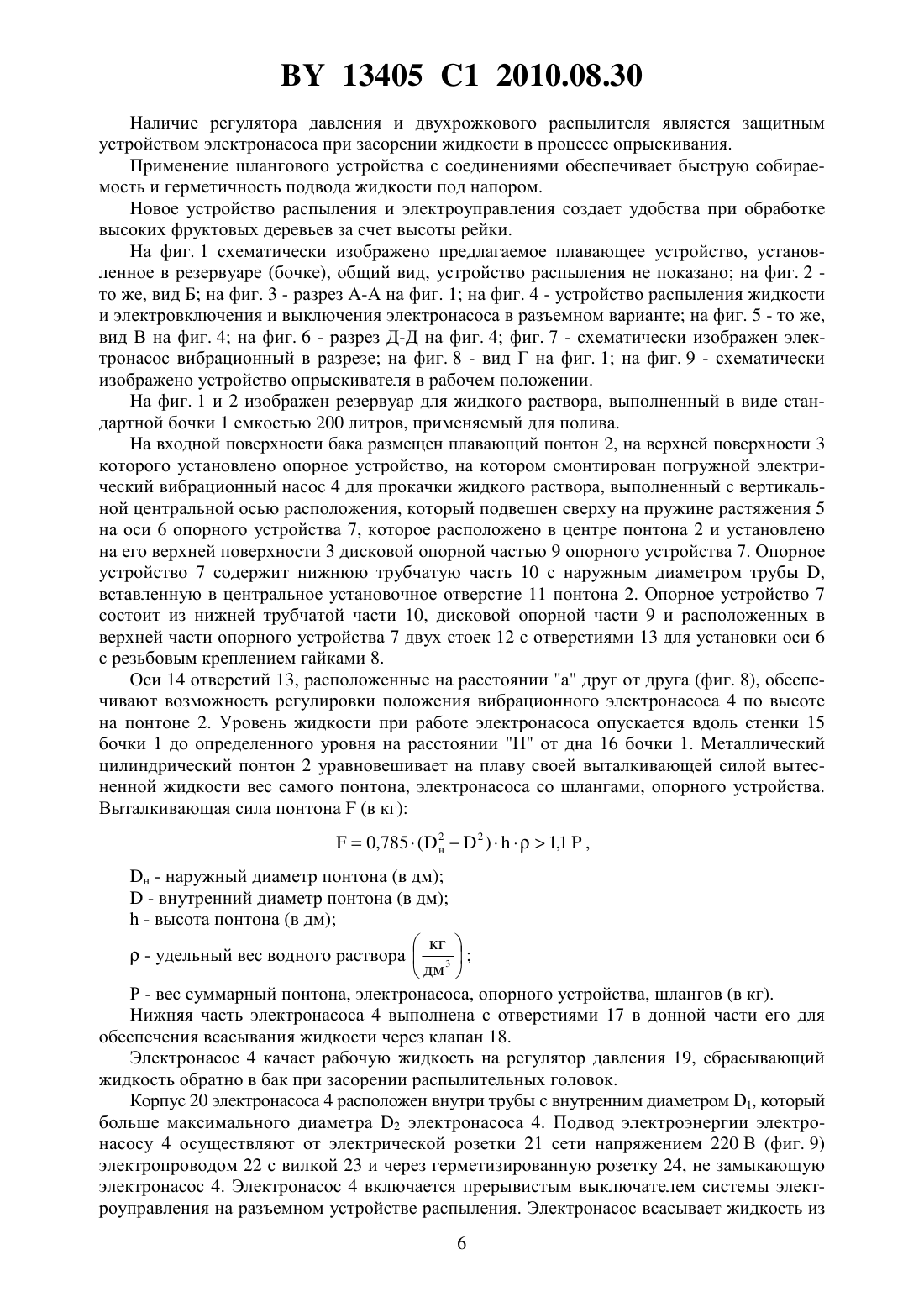

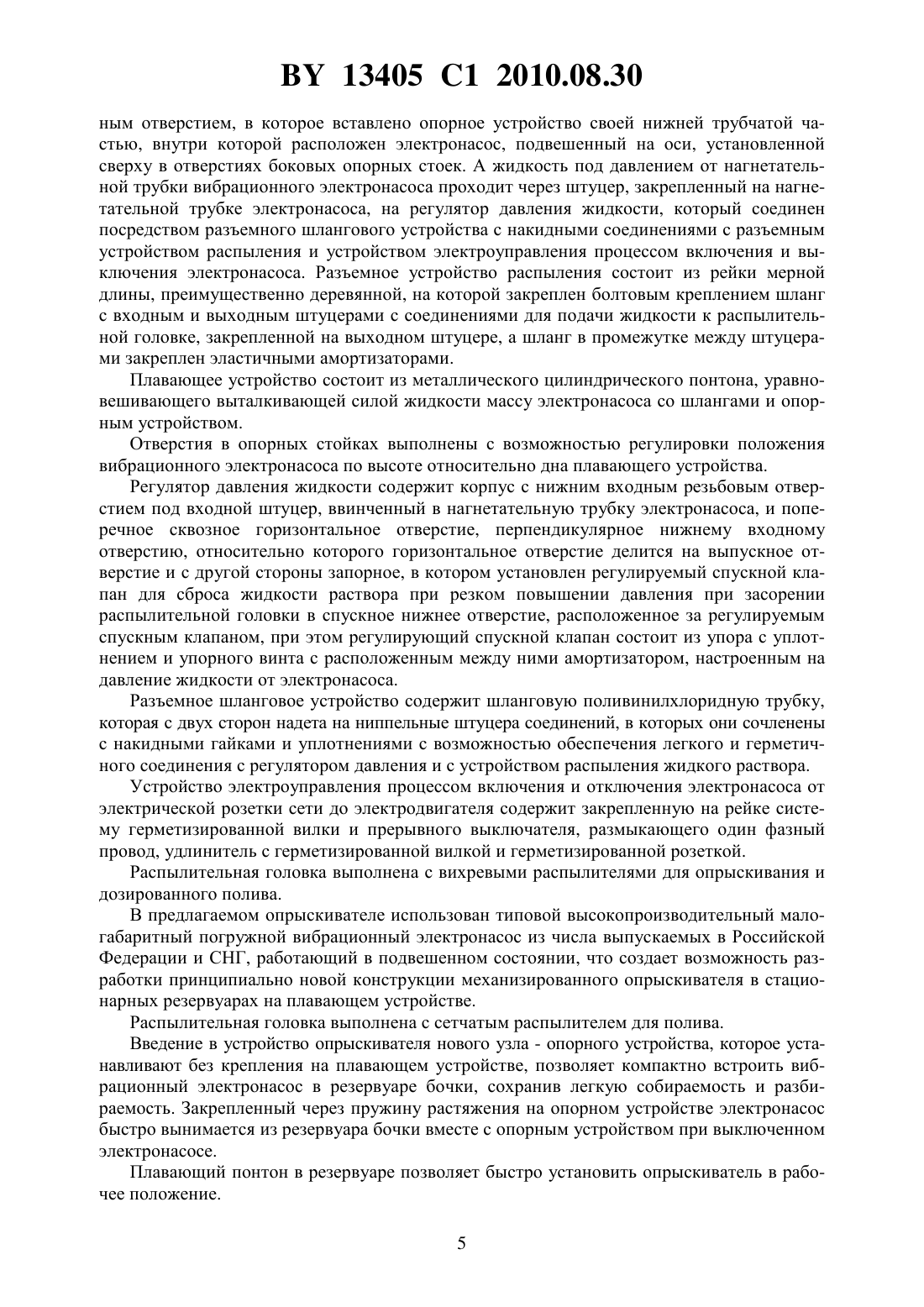

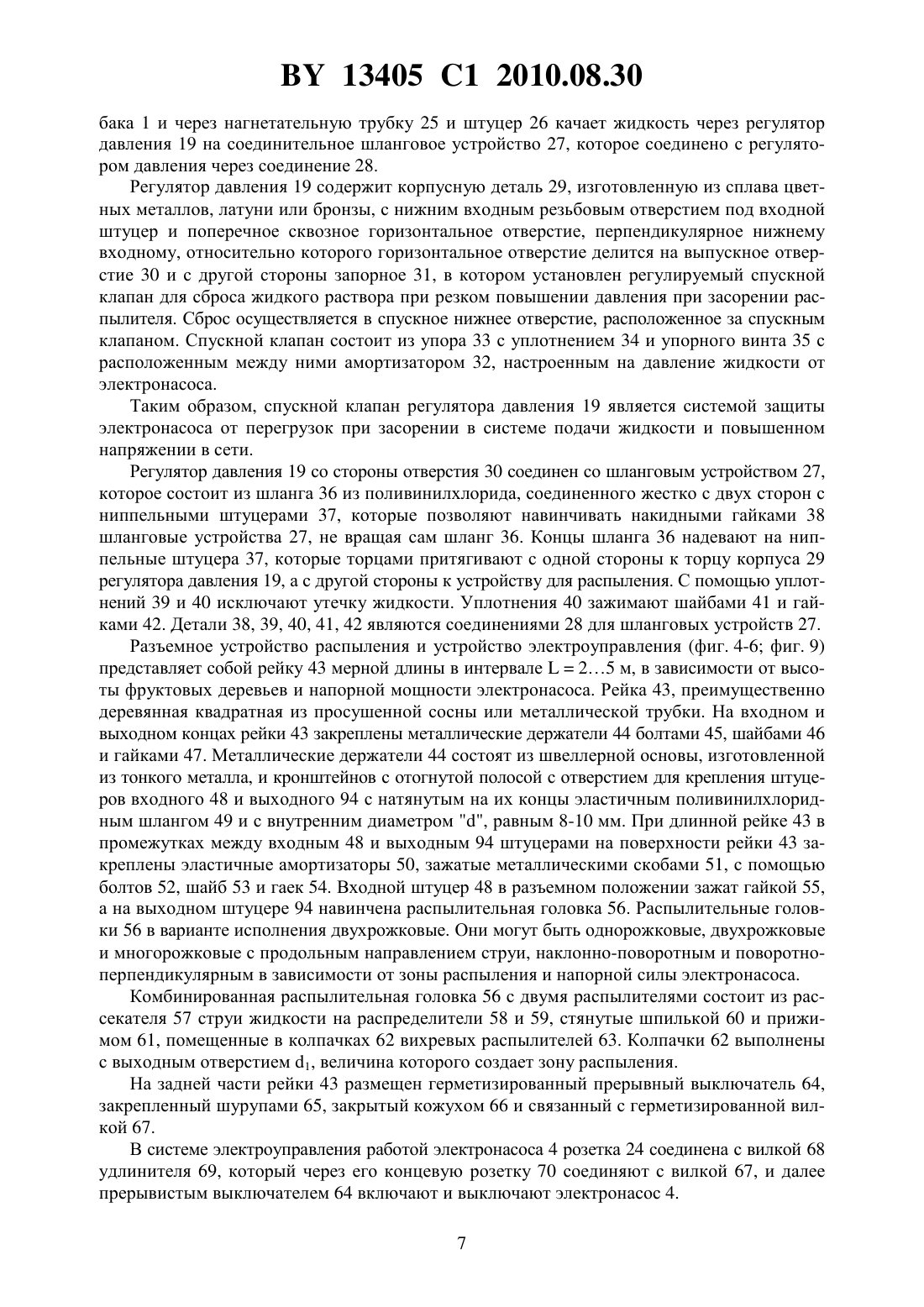

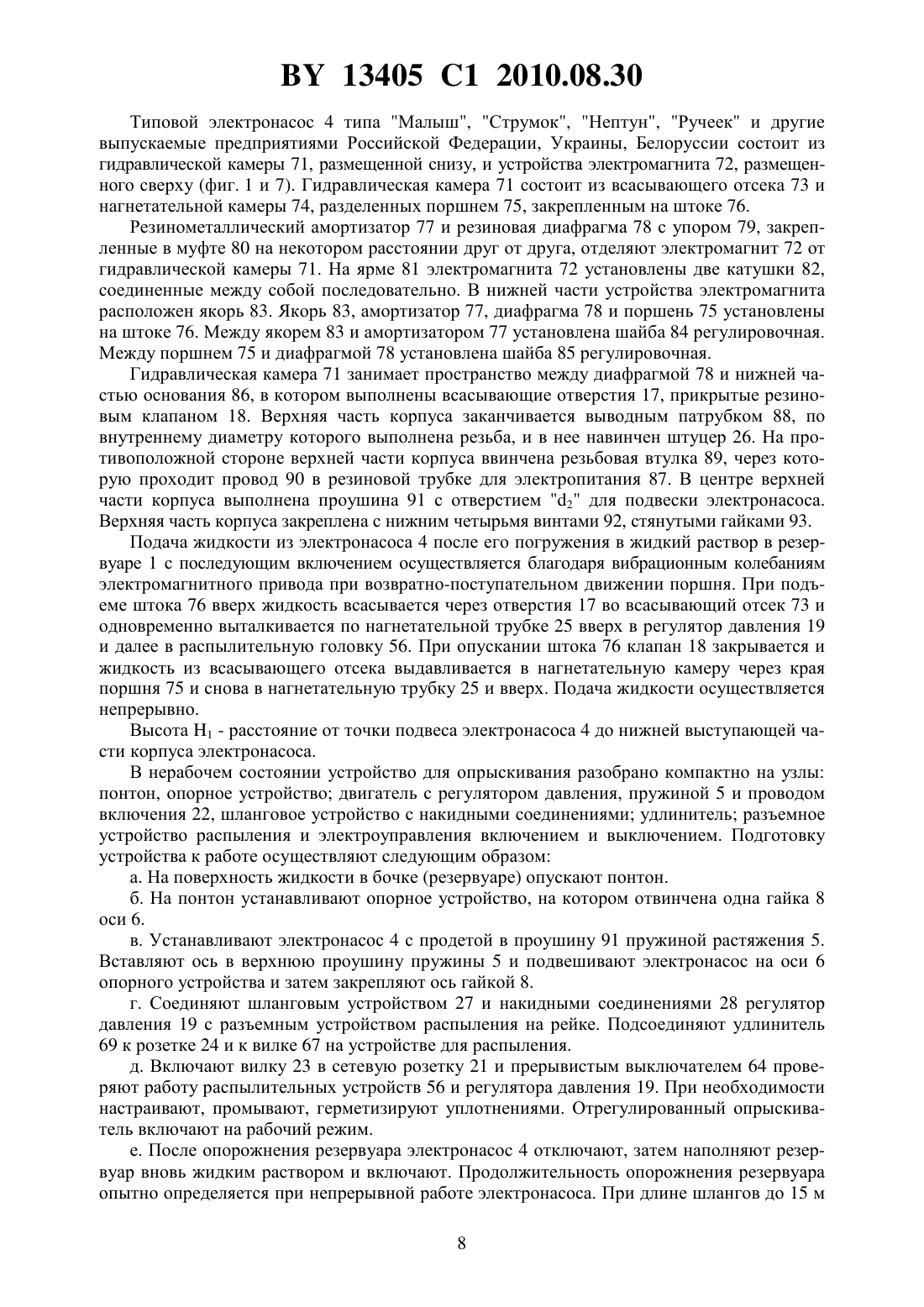

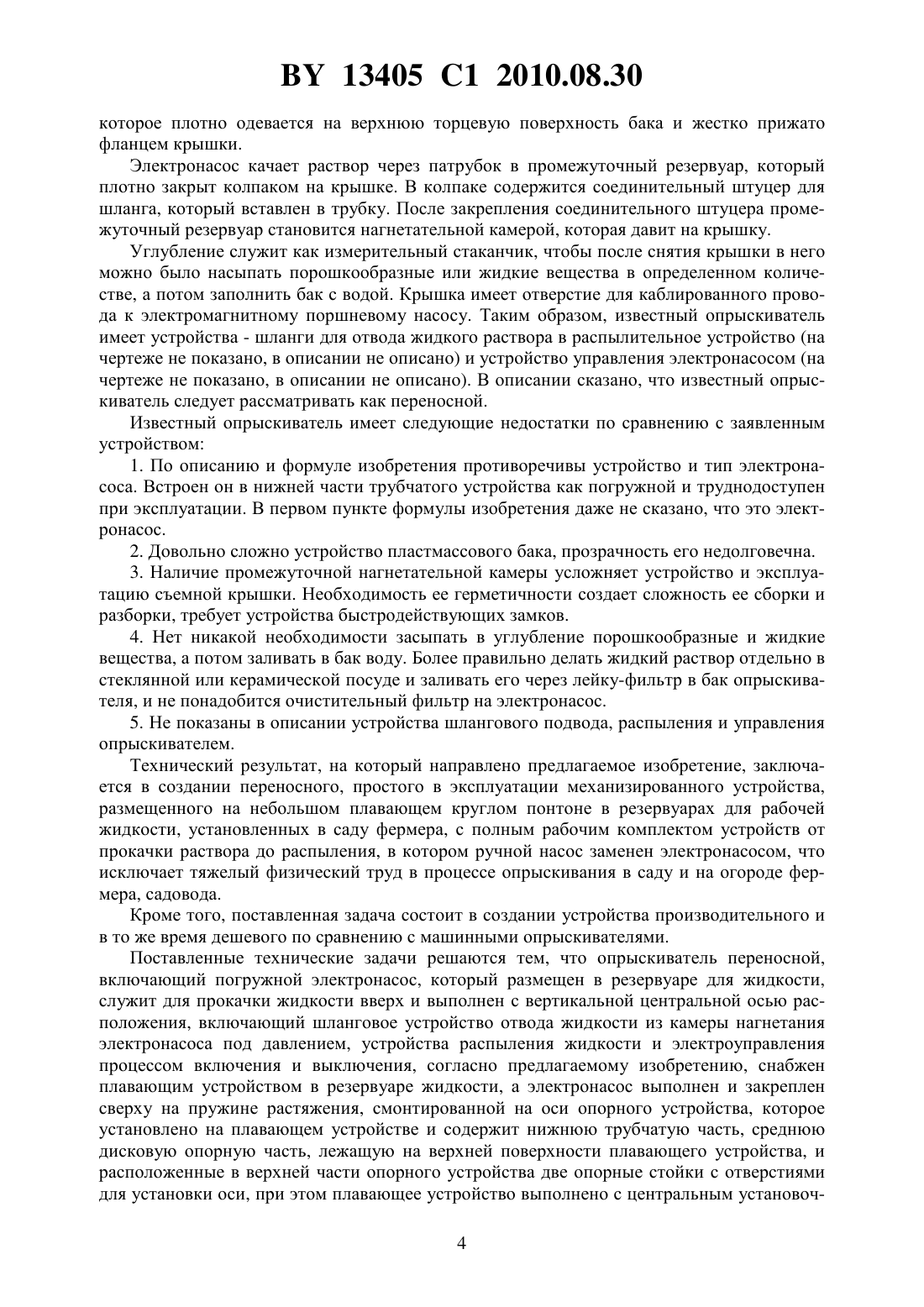

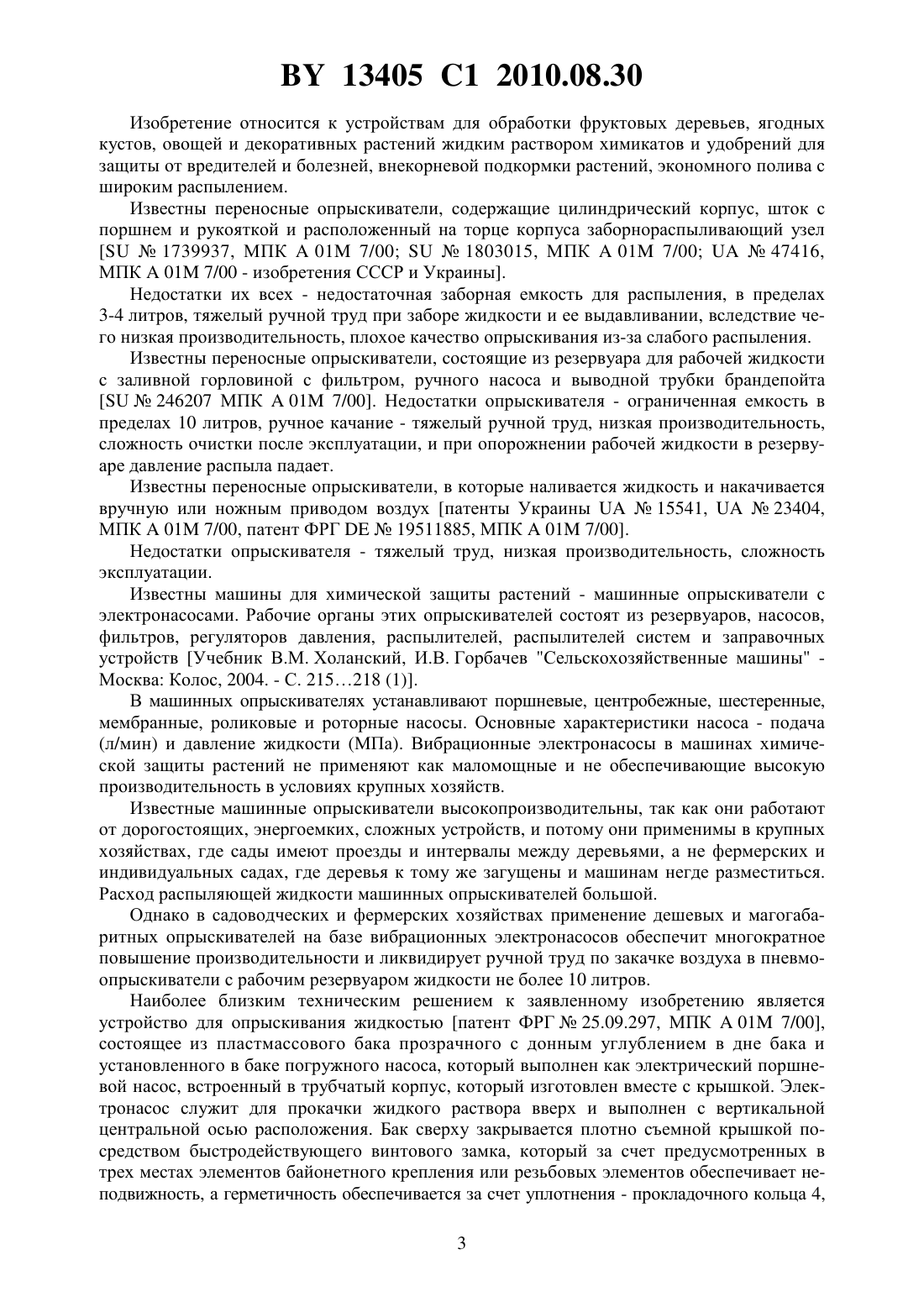

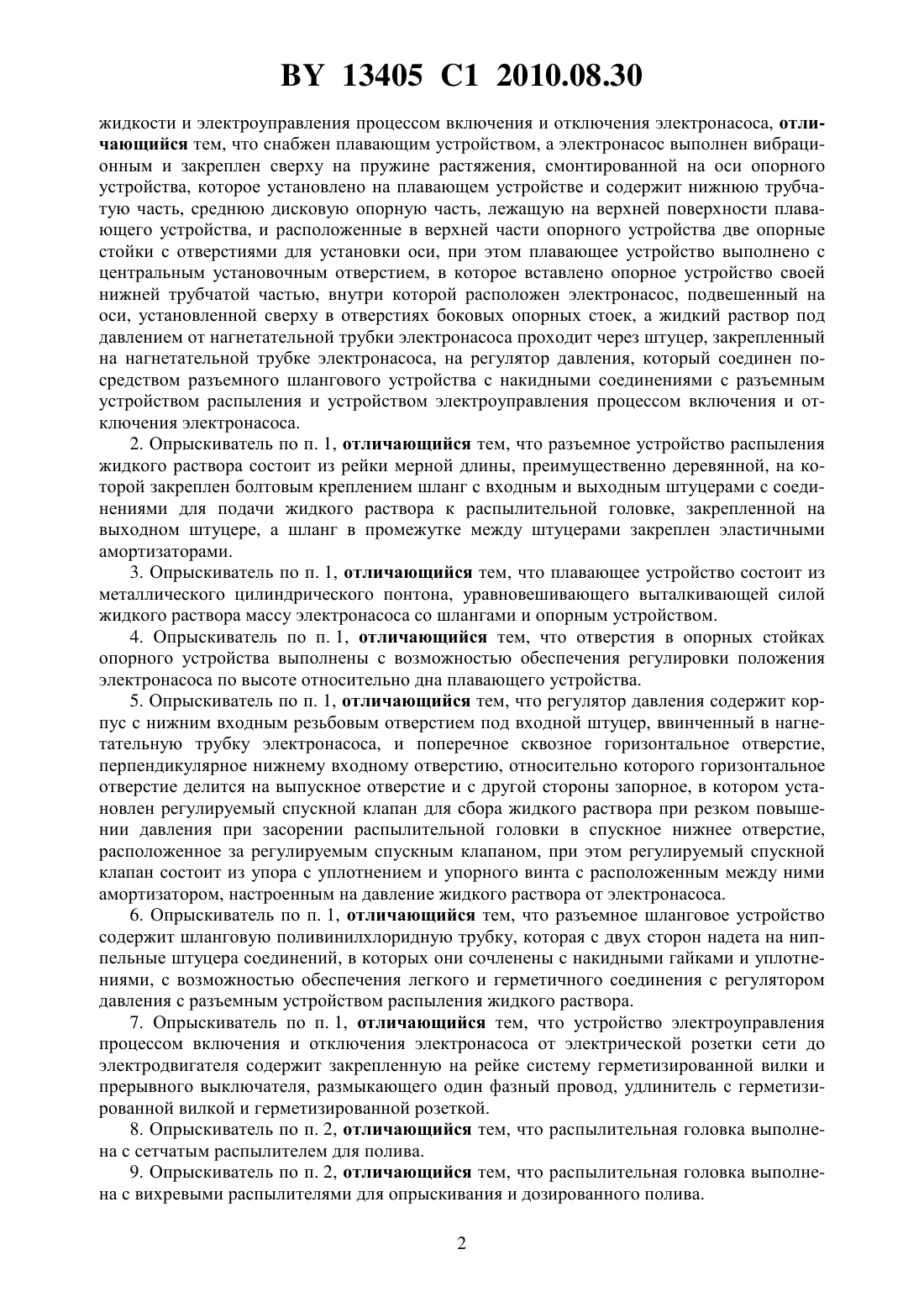

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПЕРЕНОСНОЕ ДЛЯ ОПРЫСКИВАНИЯ ДЕРЕВЬЕВ И МЕЛКОДИСПЕРСНОГО ПОЛИВА ОВОЩЕЙ(71) Заявитель Гулько Альберт Израилович(72) Автор Гулько Альберт Израилович(73) Патентообладатель Гулько Альберт Израилович(57) 1. Опрыскиватель переносной для обработки жидким раствором фруктовых деревьев,ягодных кустов и овощей, включающий погружной электронасос, который размещен в резервуаре для жидкого раствора, служит для прокачки жидкого раствора вверх и выполнен с вертикальной центральной осью расположения, шланговое устройство отвода жидкого раствора из камеры нагнетания электронасоса под давлением, устройства распыления 13405 1 2010.08.30 жидкости и электроуправления процессом включения и отключения электронасоса, отличающийся тем, что снабжен плавающим устройством, а электронасос выполнен вибрационным и закреплен сверху на пружине растяжения, смонтированной на оси опорного устройства, которое установлено на плавающем устройстве и содержит нижнюю трубчатую часть, среднюю дисковую опорную часть, лежащую на верхней поверхности плавающего устройства, и расположенные в верхней части опорного устройства две опорные стойки с отверстиями для установки оси, при этом плавающее устройство выполнено с центральным установочным отверстием, в которое вставлено опорное устройство своей нижней трубчатой частью, внутри которой расположен электронасос, подвешенный на оси, установленной сверху в отверстиях боковых опорных стоек, а жидкий раствор под давлением от нагнетательной трубки электронасоса проходит через штуцер, закрепленный на нагнетательной трубке электронасоса, на регулятор давления, который соединен посредством разъемного шлангового устройства с накидными соединениями с разъемным устройством распыления и устройством электроуправления процессом включения и отключения электронасоса. 2. Опрыскиватель по п. 1, отличающийся тем, что разъемное устройство распыления жидкого раствора состоит из рейки мерной длины, преимущественно деревянной, на которой закреплен болтовым креплением шланг с входным и выходным штуцерами с соединениями для подачи жидкого раствора к распылительной головке, закрепленной на выходном штуцере, а шланг в промежутке между штуцерами закреплен эластичными амортизаторами. 3. Опрыскиватель по п. 1, отличающийся тем, что плавающее устройство состоит из металлического цилиндрического понтона, уравновешивающего выталкивающей силой жидкого раствора массу электронасоса со шлангами и опорным устройством. 4. Опрыскиватель по п. 1, отличающийся тем, что отверстия в опорных стойках опорного устройства выполнены с возможностью обеспечения регулировки положения электронасоса по высоте относительно дна плавающего устройства. 5. Опрыскиватель по п. 1, отличающийся тем, что регулятор давления содержит корпус с нижним входным резьбовым отверстием под входной штуцер, ввинченный в нагнетательную трубку электронасоса, и поперечное сквозное горизонтальное отверстие,перпендикулярное нижнему входному отверстию, относительно которого горизонтальное отверстие делится на выпускное отверстие и с другой стороны запорное, в котором установлен регулируемый спускной клапан для сбора жидкого раствора при резком повышении давления при засорении распылительной головки в спускное нижнее отверстие,расположенное за регулируемым спускным клапаном, при этом регулируемый спускной клапан состоит из упора с уплотнением и упорного винта с расположенным между ними амортизатором, настроенным на давление жидкого раствора от электронасоса. 6. Опрыскиватель по п. 1, отличающийся тем, что разъемное шланговое устройство содержит шланговую поливинилхлоридную трубку, которая с двух сторон надета на ниппельные штуцера соединений, в которых они сочленены с накидными гайками и уплотнениями, с возможностью обеспечения легкого и герметичного соединения с регулятором давления с разъемным устройством распыления жидкого раствора. 7. Опрыскиватель по п. 1, отличающийся тем, что устройство электроуправления процессом включения и отключения электронасоса от электрической розетки сети до электродвигателя содержит закрепленную на рейке систему герметизированной вилки и прерывного выключателя, размыкающего один фазный провод, удлинитель с герметизированной вилкой и герметизированной розеткой. 8. Опрыскиватель по п. 2, отличающийся тем, что распылительная головка выполнена с сетчатым распылителем для полива. 9. Опрыскиватель по п. 2, отличающийся тем, что распылительная головка выполнена с вихревыми распылителями для опрыскивания и дозированного полива. 2 13405 1 2010.08.30 Изобретение относится к устройствам для обработки фруктовых деревьев, ягодных кустов, овощей и декоративных растений жидким раствором химикатов и удобрений для защиты от вредителей и болезней, внекорневой подкормки растений, экономного полива с широким распылением. Известны переносные опрыскиватели, содержащие цилиндрический корпус, шток с поршнем и рукояткой и расположенный на торце корпуса заборнораспыливающий узел 1739937, МПК 01 7/001803015, МПК 01 7/0047416,МПК 01 7/00 - изобретения СССР и Украины. Недостатки их всех - недостаточная заборная емкость для распыления, в пределах 3-4 литров, тяжелый ручной труд при заборе жидкости и ее выдавливании, вследствие чего низкая производительность, плохое качество опрыскивания из-за слабого распыления. Известны переносные опрыскиватели, состоящие из резервуара для рабочей жидкости с заливной горловиной с фильтром, ручного насоса и выводной трубки брандепойта 246207 МПК 01 7/00. Недостатки опрыскивателя - ограниченная емкость в пределах 10 литров, ручное качание - тяжелый ручной труд, низкая производительность,сложность очистки после эксплуатации, и при опорожнении рабочей жидкости в резервуаре давление распыла падает. Известны переносные опрыскиватели, в которые наливается жидкость и накачивается вручную или ножным приводом воздух патенты Украины 15541,23404,МПК 01 7/00, патент ФРГ 19511885, МПК 01 7/00. Недостатки опрыскивателя - тяжелый труд, низкая производительность, сложность эксплуатации. Известны машины для химической защиты растений - машинные опрыскиватели с электронасосами. Рабочие органы этих опрыскивателей состоят из резервуаров, насосов,фильтров, регуляторов давления, распылителей, распылителей систем и заправочных устройств Учебник В.М. Холанский, И.В. Горбачев Сельскохозяйственные машины Москва Колос, 2004. - С. 215218 (1). В машинных опрыскивателях устанавливают поршневые, центробежные, шестеренные,мембранные, роликовые и роторные насосы. Основные характеристики насоса - подача(л/мин) и давление жидкости (МПа). Вибрационные электронасосы в машинах химической защиты растений не применяют как маломощные и не обеспечивающие высокую производительность в условиях крупных хозяйств. Известные машинные опрыскиватели высокопроизводительны, так как они работают от дорогостоящих, энергоемких, сложных устройств, и потому они применимы в крупных хозяйствах, где сады имеют проезды и интервалы между деревьями, а не фермерских и индивидуальных садах, где деревья к тому же загущены и машинам негде разместиться. Расход распыляющей жидкости машинных опрыскивателей большой. Однако в садоводческих и фермерских хозяйствах применение дешевых и магогабаритных опрыскивателей на базе вибрационных электронасосов обеспечит многократное повышение производительности и ликвидирует ручной труд по закачке воздуха в пневмоопрыскиватели с рабочим резервуаром жидкости не более 10 литров. Наиболее близким техническим решением к заявленному изобретению является устройство для опрыскивания жидкостью патент ФРГ 25.09.297, МПК 01 7/00,состоящее из пластмассового бака прозрачного с донным углублением в дне бака и установленного в баке погружного насоса, который выполнен как электрический поршневой насос, встроенный в трубчатый корпус, который изготовлен вместе с крышкой. Электронасос служит для прокачки жидкого раствора вверх и выполнен с вертикальной центральной осью расположения. Бак сверху закрывается плотно съемной крышкой посредством быстродействующего винтового замка, который за счет предусмотренных в трех местах элементов байонетного крепления или резьбовых элементов обеспечивает неподвижность, а герметичность обеспечивается за счет уплотнения - прокладочного кольца 4,3 13405 1 2010.08.30 которое плотно одевается на верхнюю торцевую поверхность бака и жестко прижато фланцем крышки. Электронасос качает раствор через патрубок в промежуточный резервуар, который плотно закрыт колпаком на крышке. В колпаке содержится соединительный штуцер для шланга, который вставлен в трубку. После закрепления соединительного штуцера промежуточный резервуар становится нагнетательной камерой, которая давит на крышку. Углубление служит как измерительный стаканчик, чтобы после снятия крышки в него можно было насыпать порошкообразные или жидкие вещества в определенном количестве, а потом заполнить бак с водой. Крышка имеет отверстие для каблированного провода к электромагнитному поршневому насосу. Таким образом, известный опрыскиватель имеет устройства - шланги для отвода жидкого раствора в распылительное устройство (на чертеже не показано, в описании не описано) и устройство управления электронасосом (на чертеже не показано, в описании не описано). В описании сказано, что известный опрыскиватель следует рассматривать как переносной. Известный опрыскиватель имеет следующие недостатки по сравнению с заявленным устройством 1. По описанию и формуле изобретения противоречивы устройство и тип электронасоса. Встроен он в нижней части трубчатого устройства как погружной и труднодоступен при эксплуатации. В первом пункте формулы изобретения даже не сказано, что это электронасос. 2. Довольно сложно устройство пластмассового бака, прозрачность его недолговечна. 3. Наличие промежуточной нагнетательной камеры усложняет устройство и эксплуатацию съемной крышки. Необходимость ее герметичности создает сложность ее сборки и разборки, требует устройства быстродействующих замков. 4. Нет никакой необходимости засыпать в углубление порошкообразные и жидкие вещества, а потом заливать в бак воду. Более правильно делать жидкий раствор отдельно в стеклянной или керамической посуде и заливать его через лейку-фильтр в бак опрыскивателя, и не понадобится очистительный фильтр на электронасос. 5. Не показаны в описании устройства шлангового подвода, распыления и управления опрыскивателем. Технический результат, на который направлено предлагаемое изобретение, заключается в создании переносного, простого в эксплуатации механизированного устройства,размещенного на небольшом плавающем круглом понтоне в резервуарах для рабочей жидкости, установленных в саду фермера, с полным рабочим комплектом устройств от прокачки раствора до распыления, в котором ручной насос заменен электронасосом, что исключает тяжелый физический труд в процессе опрыскивания в саду и на огороде фермера, садовода. Кроме того, поставленная задача состоит в создании устройства производительного и в то же время дешевого по сравнению с машинными опрыскивателями. Поставленные технические задачи решаются тем, что опрыскиватель переносной,включающий погружной электронасос, который размещен в резервуаре для жидкости,служит для прокачки жидкости вверх и выполнен с вертикальной центральной осью расположения, включающий шланговое устройство отвода жидкости из камеры нагнетания электронасоса под давлением, устройства распыления жидкости и электроуправления процессом включения и выключения, согласно предлагаемому изобретению, снабжен плавающим устройством в резервуаре жидкости, а электронасос выполнен и закреплен сверху на пружине растяжения, смонтированной на оси опорного устройства, которое установлено на плавающем устройстве и содержит нижнюю трубчатую часть, среднюю дисковую опорную часть, лежащую на верхней поверхности плавающего устройства, и расположенные в верхней части опорного устройства две опорные стойки с отверстиями для установки оси, при этом плавающее устройство выполнено с центральным установоч 4 13405 1 2010.08.30 ным отверстием, в которое вставлено опорное устройство своей нижней трубчатой частью, внутри которой расположен электронасос, подвешенный на оси, установленной сверху в отверстиях боковых опорных стоек. А жидкость под давлением от нагнетательной трубки вибрационного электронасоса проходит через штуцер, закрепленный на нагнетательной трубке электронасоса, на регулятор давления жидкости, который соединен посредством разъемного шлангового устройства с накидными соединениями с разъемным устройством распыления и устройством электроуправления процессом включения и выключения электронасоса. Разъемное устройство распыления состоит из рейки мерной длины, преимущественно деревянной, на которой закреплен болтовым креплением шланг с входным и выходным штуцерами с соединениями для подачи жидкости к распылительной головке, закрепленной на выходном штуцере, а шланг в промежутке между штуцерами закреплен эластичными амортизаторами. Плавающее устройство состоит из металлического цилиндрического понтона, уравновешивающего выталкивающей силой жидкости массу электронасоса со шлангами и опорным устройством. Отверстия в опорных стойках выполнены с возможностью регулировки положения вибрационного электронасоса по высоте относительно дна плавающего устройства. Регулятор давления жидкости содержит корпус с нижним входным резьбовым отверстием под входной штуцер, ввинченный в нагнетательную трубку электронасоса, и поперечное сквозное горизонтальное отверстие, перпендикулярное нижнему входному отверстию, относительно которого горизонтальное отверстие делится на выпускное отверстие и с другой стороны запорное, в котором установлен регулируемый спускной клапан для сброса жидкости раствора при резком повышении давления при засорении распылительной головки в спускное нижнее отверстие, расположенное за регулируемым спускным клапаном, при этом регулирующий спускной клапан состоит из упора с уплотнением и упорного винта с расположенным между ними амортизатором, настроенным на давление жидкости от электронасоса. Разъемное шланговое устройство содержит шланговую поливинилхлоридную трубку,которая с двух сторон надета на ниппельные штуцера соединений, в которых они сочленены с накидными гайками и уплотнениями с возможностью обеспечения легкого и герметичного соединения с регулятором давления и с устройством распыления жидкого раствора. Устройство электроуправления процессом включения и отключения электронасоса от электрической розетки сети до электродвигателя содержит закрепленную на рейке систему герметизированной вилки и прерывного выключателя, размыкающего один фазный провод, удлинитель с герметизированной вилкой и герметизированной розеткой. Распылительная головка выполнена с вихревыми распылителями для опрыскивания и дозированного полива. В предлагаемом опрыскивателе использован типовой высокопроизводительный малогабаритный погружной вибрационный электронасос из числа выпускаемых в Российской Федерации и СНГ, работающий в подвешенном состоянии, что создает возможность разработки принципиально новой конструкции механизированного опрыскивателя в стационарных резервуарах на плавающем устройстве. Распылительная головка выполнена с сетчатым распылителем для полива. Введение в устройство опрыскивателя нового узла - опорного устройства, которое устанавливают без крепления на плавающем устройстве, позволяет компактно встроить вибрационный электронасос в резервуаре бочки, сохранив легкую собираемость и разбираемость. Закрепленный через пружину растяжения на опорном устройстве электронасос быстро вынимается из резервуара бочки вместе с опорным устройством при выключенном электронасосе. Плавающий понтон в резервуаре позволяет быстро установить опрыскиватель в рабочее положение. 5 13405 1 2010.08.30 Наличие регулятора давления и двухрожкового распылителя является защитным устройством электронасоса при засорении жидкости в процессе опрыскивания. Применение шлангового устройства с соединениями обеспечивает быструю собираемость и герметичность подвода жидкости под напором. Новое устройство распыления и электроуправления создает удобства при обработке высоких фруктовых деревьев за счет высоты рейки. На фиг. 1 схематически изображено предлагаемое плавающее устройство, установленное в резервуаре (бочке), общий вид, устройство распыления не показано на фиг. 2 то же, вид Б на фиг. 3 - разрез А-А на фиг. 1 на фиг. 4 - устройство распыления жидкости и электровключения и выключения электронасоса в разъемном варианте на фиг. 5 - то же,вид В на фиг. 4 на фиг. 6 - разрез Д-Д на фиг. 4 фиг. 7 - схематически изображен электронасос вибрационный в разрезе на фиг. 8 - вид Г на фиг. 1 на фиг. 9 - схематически изображено устройство опрыскивателя в рабочем положении. На фиг. 1 и 2 изображен резервуар для жидкого раствора, выполненный в виде стандартной бочки 1 емкостью 200 литров, применяемый для полива. На входной поверхности бака размещен плавающий понтон 2, на верхней поверхности 3 которого установлено опорное устройство, на котором смонтирован погружной электрический вибрационный насос 4 для прокачки жидкого раствора, выполненный с вертикальной центральной осью расположения, который подвешен сверху на пружине растяжения 5 на оси 6 опорного устройства 7, которое расположено в центре понтона 2 и установлено на его верхней поверхности 3 дисковой опорной частью 9 опорного устройства 7. Опорное устройство 7 содержит нижнюю трубчатую часть 10 с наружным диаметром трубы ,вставленную в центральное установочное отверстие 11 понтона 2. Опорное устройство 7 состоит из нижней трубчатой части 10, дисковой опорной части 9 и расположенных в верхней части опорного устройства 7 двух стоек 12 с отверстиями 13 для установки оси 6 с резьбовым креплением гайками 8. Оси 14 отверстий 13, расположенные на расстоянии а друг от друга (фиг. 8), обеспечивают возможность регулировки положения вибрационного электронасоса 4 по высоте на понтоне 2. Уровень жидкости при работе электронасоса опускается вдоль стенки 15 бочки 1 до определенного уровня на расстоянии Н от дна 16 бочки 1. Металлический цилиндрический понтон 2 уравновешивает на плаву своей выталкивающей силой вытесненной жидкости вес самого понтона, электронасоса со шлангами, опорного устройства. Выталкивающая сила понтона(в кг) 20,785( н 2 )1,1, н - наружный диаметр понтона (в дм)- внутренний диаметр понтона (в дм)- высота понтона (в дм)кг- удельный вес водного раствора 3 дмР - вес суммарный понтона, электронасоса, опорного устройства, шлангов (в кг). Нижняя часть электронасоса 4 выполнена с отверстиями 17 в донной части его для обеспечения всасывания жидкости через клапан 18. Электронасос 4 качает рабочую жидкость на регулятор давления 19, сбрасывающий жидкость обратно в бак при засорении распылительных головок. Корпус 20 электронасоса 4 расположен внутри трубы с внутренним диаметром 1, который больше максимального диаметра 2 электронасоса 4. Подвод электроэнергии электронасосу 4 осуществляют от электрической розетки 21 сети напряжением 220 В (фиг. 9) электропроводом 22 с вилкой 23 и через герметизированную розетку 24, не замыкающую электронасос 4. Электронасос 4 включается прерывистым выключателем системы электроуправления на разъемном устройстве распыления. Электронасос всасывает жидкость из 6 13405 1 2010.08.30 бака 1 и через нагнетательную трубку 25 и штуцер 26 качает жидкость через регулятор давления 19 на соединительное шланговое устройство 27, которое соединено с регулятором давления через соединение 28. Регулятор давления 19 содержит корпусную деталь 29, изготовленную из сплава цветных металлов, латуни или бронзы, с нижним входным резьбовым отверстием под входной штуцер и поперечное сквозное горизонтальное отверстие, перпендикулярное нижнему входному, относительно которого горизонтальное отверстие делится на выпускное отверстие 30 и с другой стороны запорное 31, в котором установлен регулируемый спускной клапан для сброса жидкого раствора при резком повышении давления при засорении распылителя. Сброс осуществляется в спускное нижнее отверстие, расположенное за спускным клапаном. Спускной клапан состоит из упора 33 с уплотнением 34 и упорного винта 35 с расположенным между ними амортизатором 32, настроенным на давление жидкости от электронасоса. Таким образом, спускной клапан регулятора давления 19 является системой защиты электронасоса от перегрузок при засорении в системе подачи жидкости и повышенном напряжении в сети. Регулятор давления 19 со стороны отверстия 30 соединен со шланговым устройством 27,которое состоит из шланга 36 из поливинилхлорида, соединенного жестко с двух сторон с ниппельными штуцерами 37, которые позволяют навинчивать накидными гайками 38 шланговые устройства 27, не вращая сам шланг 36. Концы шланга 36 надевают на ниппельные штуцера 37, которые торцами притягивают с одной стороны к торцу корпуса 29 регулятора давления 19, а с другой стороны к устройству для распыления. С помощью уплотнений 39 и 40 исключают утечку жидкости. Уплотнения 40 зажимают шайбами 41 и гайками 42. Детали 38, 39, 40, 41, 42 являются соединениями 28 для шланговых устройств 27. Разъемное устройство распыления и устройство электроуправления (фиг. 4-6 фиг. 9) представляет собой рейку 43 мерной длины в интервале 25 м, в зависимости от высоты фруктовых деревьев и напорной мощности электронасоса. Рейка 43, преимущественно деревянная квадратная из просушенной сосны или металлической трубки. На входном и выходном концах рейки 43 закреплены металлические держатели 44 болтами 45, шайбами 46 и гайками 47. Металлические держатели 44 состоят из швеллерной основы, изготовленной из тонкого металла, и кронштейнов с отогнутой полосой с отверстием для крепления штуцеров входного 48 и выходного 94 с натянутым на их концы эластичным поливинилхлоридным шлангом 49 и с внутренним диаметром , равным 8-10 мм. При длинной рейке 43 в промежутках между входным 48 и выходным 94 штуцерами на поверхности рейки 43 закреплены эластичные амортизаторы 50, зажатые металлическими скобами 51, с помощью болтов 52, шайб 53 и гаек 54. Входной штуцер 48 в разъемном положении зажат гайкой 55,а на выходном штуцере 94 навинчена распылительная головка 56. Распылительные головки 56 в варианте исполнения двухрожковые. Они могут быть однорожковые, двухрожковые и многорожковые с продольным направлением струи, наклонно-поворотным и поворотноперпендикулярным в зависимости от зоны распыления и напорной силы электронасоса. Комбинированная распылительная головка 56 с двумя распылителями состоит из рассекателя 57 струи жидкости на распределители 58 и 59, стянутые шпилькой 60 и прижимом 61, помещенные в колпачках 62 вихревых распылителей 63. Колпачки 62 выполнены с выходным отверстием 1, величина которого создает зону распыления. На задней части рейки 43 размещен герметизированный прерывный выключатель 64,закрепленный шурупами 65, закрытый кожухом 66 и связанный с герметизированной вилкой 67. В системе электроуправления работой электронасоса 4 розетка 24 соединена с вилкой 68 удлинителя 69, который через его концевую розетку 70 соединяют с вилкой 67, и далее прерывистым выключателем 64 включают и выключают электронасос 4. 7 13405 1 2010.08.30 Типовой электронасос 4 типа Малыш, Струмок, Нептун, Ручеек и другие выпускаемые предприятиями Российской Федерации, Украины, Белоруссии состоит из гидравлической камеры 71, размещенной снизу, и устройства электромагнита 72, размещенного сверху (фиг. 1 и 7). Гидравлическая камера 71 состоит из всасывающего отсека 73 и нагнетательной камеры 74, разделенных поршнем 75, закрепленным на штоке 76. Резинометаллический амортизатор 77 и резиновая диафрагма 78 с упором 79, закрепленные в муфте 80 на некотором расстоянии друг от друга, отделяют электромагнит 72 от гидравлической камеры 71. На ярме 81 электромагнита 72 установлены две катушки 82,соединенные между собой последовательно. В нижней части устройства электромагнита расположен якорь 83. Якорь 83, амортизатор 77, диафрагма 78 и поршень 75 установлены на штоке 76. Между якорем 83 и амортизатором 77 установлена шайба 84 регулировочная. Между поршнем 75 и диафрагмой 78 установлена шайба 85 регулировочная. Гидравлическая камера 71 занимает пространство между диафрагмой 78 и нижней частью основания 86, в котором выполнены всасывающие отверстия 17, прикрытые резиновым клапаном 18. Верхняя часть корпуса заканчивается выводным патрубком 88, по внутреннему диаметру которого выполнена резьба, и в нее навинчен штуцер 26. На противоположной стороне верхней части корпуса ввинчена резьбовая втулка 89, через которую проходит провод 90 в резиновой трубке для электропитания 87. В центре верхней части корпуса выполнена проушина 91 с отверстием 2 для подвески электронасоса. Верхняя часть корпуса закреплена с нижним четырьмя винтами 92, стянутыми гайками 93. Подача жидкости из электронасоса 4 после его погружения в жидкий раствор в резервуаре 1 с последующим включением осуществляется благодаря вибрационным колебаниям электромагнитного привода при возвратно-поступательном движении поршня. При подъеме штока 76 вверх жидкость всасывается через отверстия 17 во всасывающий отсек 73 и одновременно выталкивается по нагнетательной трубке 25 вверх в регулятор давления 19 и далее в распылительную головку 56. При опускании штока 76 клапан 18 закрывается и жидкость из всасывающего отсека выдавливается в нагнетательную камеру через края поршня 75 и снова в нагнетательную трубку 25 и вверх. Подача жидкости осуществляется непрерывно. Высота 1 - расстояние от точки подвеса электронасоса 4 до нижней выступающей части корпуса электронасоса. В нерабочем состоянии устройство для опрыскивания разобрано компактно на узлы понтон, опорное устройство двигатель с регулятором давления, пружиной 5 и проводом включения 22, шланговое устройство с накидными соединениями удлинитель разъемное устройство распыления и электроуправления включением и выключением. Подготовку устройства к работе осуществляют следующим образом а. На поверхность жидкости в бочке (резервуаре) опускают понтон. б. На понтон устанавливают опорное устройство, на котором отвинчена одна гайка 8 оси 6. в. Устанавливают электронасос 4 с продетой в проушину 91 пружиной растяжения 5. Вставляют ось в верхнюю проушину пружины 5 и подвешивают электронасос на оси 6 опорного устройства и затем закрепляют ось гайкой 8. г. Соединяют шланговым устройством 27 и накидными соединениями 28 регулятор давления 19 с разъемным устройством распыления на рейке. Подсоединяют удлинитель 69 к розетке 24 и к вилке 67 на устройстве для распыления. д. Включают вилку 23 в сетевую розетку 21 и прерывистым выключателем 64 проверяют работу распылительных устройств 56 и регулятора давления 19. При необходимости настраивают, промывают, герметизируют уплотнениями. Отрегулированный опрыскиватель включают на рабочий режим. е. После опорожнения резервуара электронасос 4 отключают, затем наполняют резервуар вновь жидким раствором и включают. Продолжительность опорожнения резервуара опытно определяется при непрерывной работе электронасоса. При длине шлангов до 15 м 8 13405 1 2010.08.30 опрыскиватель не теряет своего напора, позволяющего опрыскивать деревья высотой до 810 м. ж. После окончания работы из резервуара выливают небольшие остатки рабочего раствора и бак заливают чистой водой. Промывают электронасос и систему шлангов и распыления. После этого разбирают и промывают разобранные узлы опрыскивателя, затем просушивают. Предлагаемое устройство испытано в резервуарах 1 на садовом участке фермера. В условиях фермерского хозяйства предлагаемым опрыскивателем за 1 день можно обработать до 1 гектара сада с высокорослыми деревьями. По сравнению с машинными, тракторными опрыскивателями предлагаемый опрыскиватель дешев, прост, удобен при достаточно высокой производительности. По удобству в работе и производительности предлагаемое устройство превосходит все виды опрыскивателей с ручным насосом и мало отличается от них по стоимости. Фиг. 9 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 10
