Способ опрыскивания растений

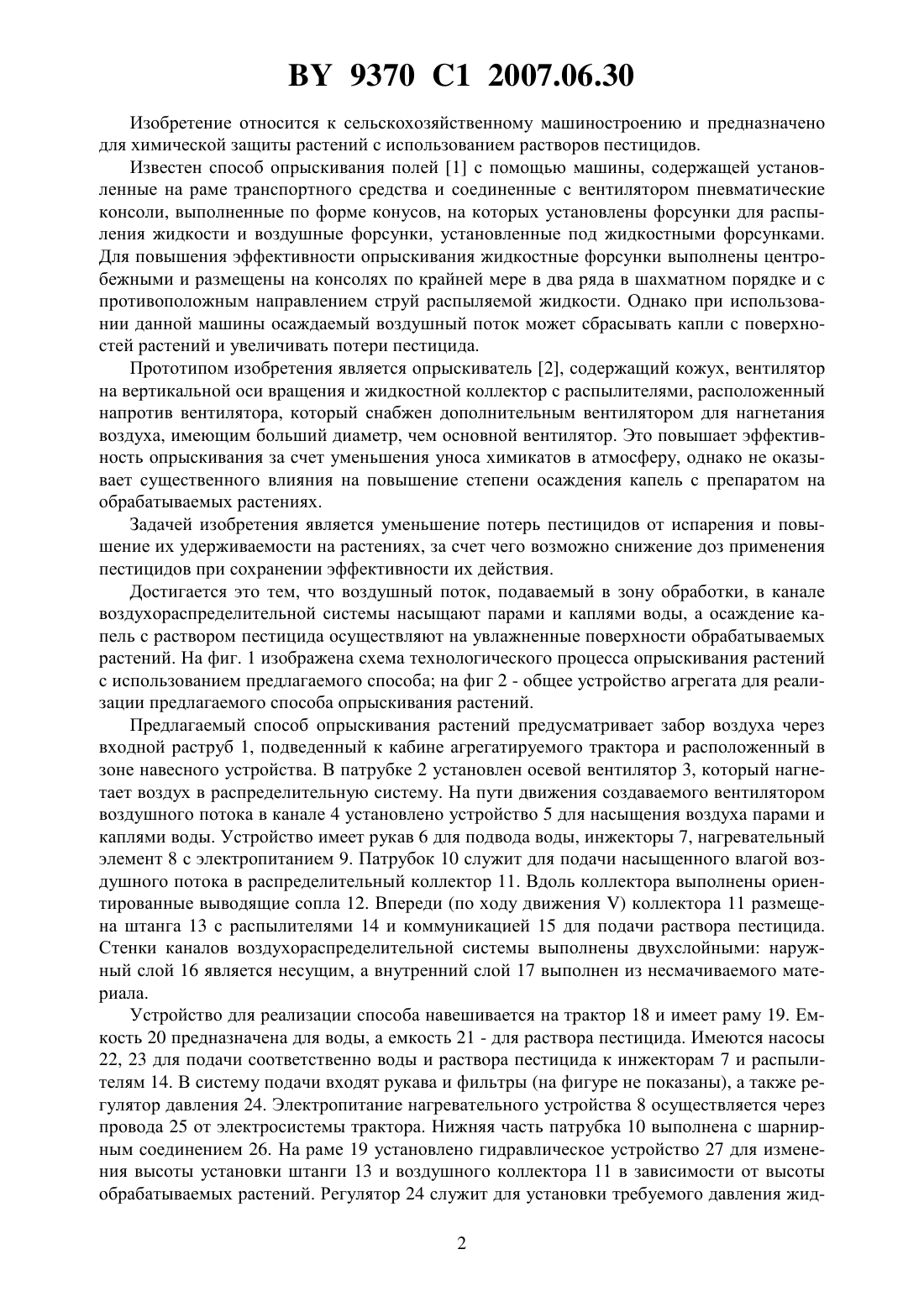

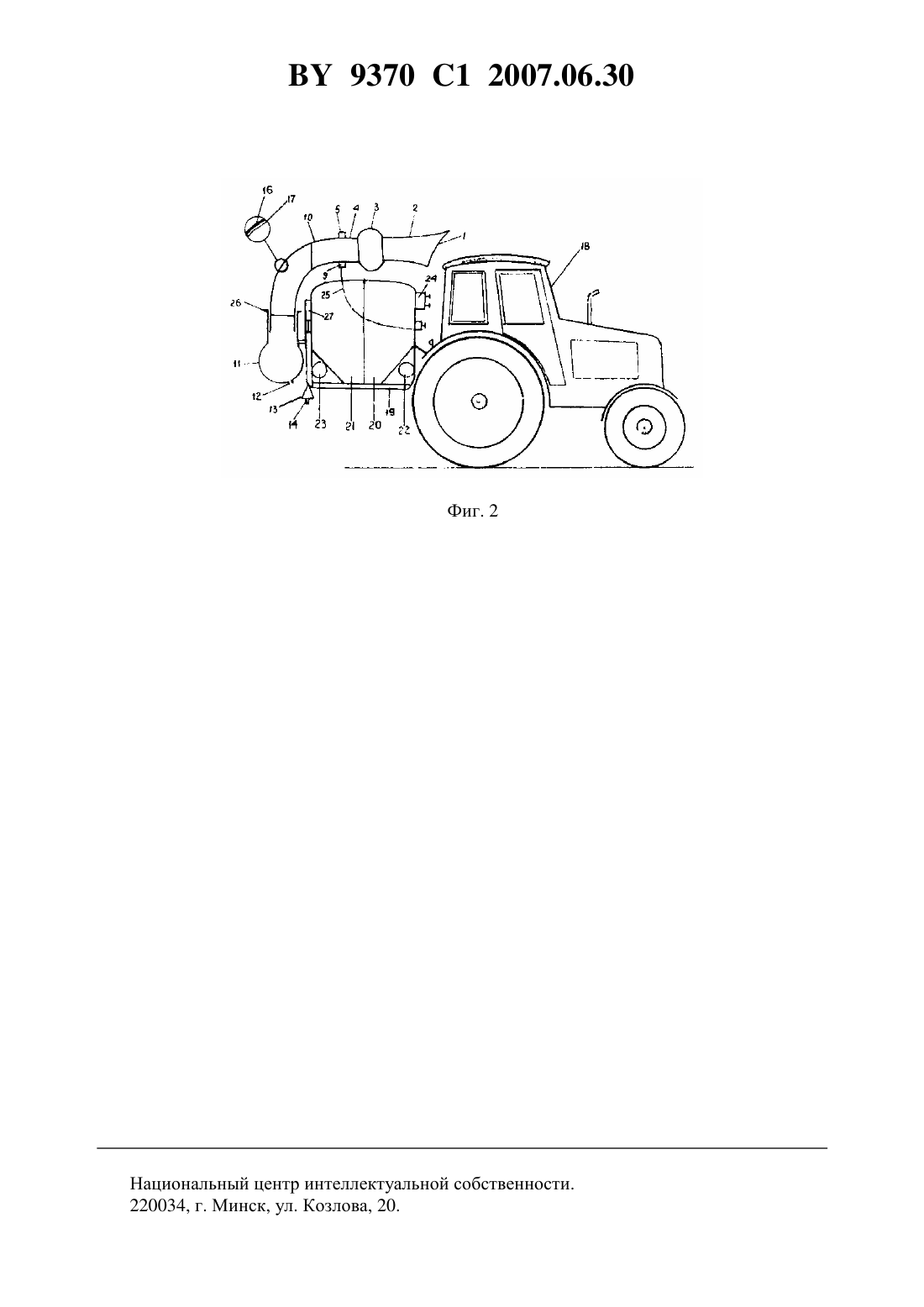

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Клочков Александр Викторович(72) Автор Клочков Александр Викторович(73) Патентообладатель Клочков Александр Викторович(57) Способ опрыскивания растений, включающий нанесение распыленного на капли раствора пестицида в сопровождении воздушного потока, отличающийся тем, что воздушный поток, подаваемый в зону осаждения капель пестицида, насыщают парами и каплями воды, а осаждение капель пестицида осуществляют на увлажненные поверхности обрабатываемых растений. 9370 1 2007.06.30 Изобретение относится к сельскохозяйственному машиностроению и предназначено для химической защиты растений с использованием растворов пестицидов. Известен способ опрыскивания полей 1 с помощью машины, содержащей установленные на раме транспортного средства и соединенные с вентилятором пневматические консоли, выполненные по форме конусов, на которых установлены форсунки для распыления жидкости и воздушные форсунки, установленные под жидкостными форсунками. Для повышения эффективности опрыскивания жидкостные форсунки выполнены центробежными и размещены на консолях по крайней мере в два ряда в шахматном порядке и с противоположным направлением струй распыляемой жидкости. Однако при использовании данной машины осаждаемый воздушный поток может сбрасывать капли с поверхностей растений и увеличивать потери пестицида. Прототипом изобретения является опрыскиватель 2, содержащий кожух, вентилятор на вертикальной оси вращения и жидкостной коллектор с распылителями, расположенный напротив вентилятора, который снабжен дополнительным вентилятором для нагнетания воздуха, имеющим больший диаметр, чем основной вентилятор. Это повышает эффективность опрыскивания за счет уменьшения уноса химикатов в атмосферу, однако не оказывает существенного влияния на повышение степени осаждения капель с препаратом на обрабатываемых растениях. Задачей изобретения является уменьшение потерь пестицидов от испарения и повышение их удерживаемости на растениях, за счет чего возможно снижение доз применения пестицидов при сохранении эффективности их действия. Достигается это тем, что воздушный поток, подаваемый в зону обработки, в канале воздухораспределительной системы насыщают парами и каплями воды, а осаждение капель с раствором пестицида осуществляют на увлажненные поверхности обрабатываемых растений. На фиг. 1 изображена схема технологического процесса опрыскивания растений с использованием предлагаемого способа на фиг 2 - общее устройство агрегата для реализации предлагаемого способа опрыскивания растений. Предлагаемый способ опрыскивания растений предусматривает забор воздуха через входной раструб 1, подведенный к кабине агрегатируемого трактора и расположенный в зоне навесного устройства. В патрубке 2 установлен осевой вентилятор 3, который нагнетает воздух в распределительную систему. На пути движения создаваемого вентилятором воздушного потока в канале 4 установлено устройство 5 для насыщения воздуха парами и каплями воды. Устройство имеет рукав 6 для подвода воды, инжекторы 7, нагревательный элемент 8 с электропитанием 9. Патрубок 10 служит для подачи насыщенного влагой воздушного потока в распределительный коллектор 11. Вдоль коллектора выполнены ориентированные выводящие сопла 12. Впереди (по ходу движения ) коллектора 11 размещена штанга 13 с распылителями 14 и коммуникацией 15 для подачи раствора пестицида. Стенки каналов воздухораспределительной системы выполнены двухслойными наружный слой 16 является несущим, а внутренний слой 17 выполнен из несмачиваемого материала. Устройство для реализации способа навешивается на трактор 18 и имеет раму 19. Емкость 20 предназначена для воды, а емкость 21 - для раствора пестицида. Имеются насосы 22, 23 для подачи соответственно воды и раствора пестицида к инжекторам 7 и распылителям 14. В систему подачи входят рукава и фильтры (на фигуре не показаны), а также регулятор давления 24. Электропитание нагревательного устройства 8 осуществляется через провода 25 от электросистемы трактора. Нижняя часть патрубка 10 выполнена с шарнирным соединением 26. На раме 19 установлено гидравлическое устройство 27 для изменения высоты установки штанги 13 и воздушного коллектора 11 в зависимости от высоты обрабатываемых растений. Регулятор 24 служит для установки требуемого давления жид 2 9370 1 2007.06.30 кости в системах подачи к инжекторам 7 и распылителям 14, от которого зависит состав подаваемой смеси АВ и норма внесения раствора пестицида. Осуществляется технологический процесс обработки растений следующим образом. Воздух А всасывается через раструб 1 и направляется по патрубку 2 к вентилятору 3. Осевой вентилятор 3 нагнетает воздушный поток по каналу 4 к устройству 5. Данное устройство имеет рукав 6 для подвода воды В, нагревательный элемент 8 с электропитанием Е от трактора и инжекторы 7. Подаваемая насосом 22 вода В поступает из емкости 20 к нагревательному элементу 8, где частично испаряется и выбрасывается через инжекторы 7 в воздушный поток, насыщая его парами и каплями АВ влаги. Струя насыщенного влагой воздуха через выводящие сопла 12 направляется на обрабатываемые растения. В эту же зону через отдельную систему из распылителей 14 подаются капли с раствором пестицида. Насыщенный парами и каплями воды воздушный поток имеет более высокую скорость движения, чем осаждаемые капли с пестицидом. Влажный воздушный поток при взаимодействии с растениями увлажняет их поверхности, на которые затем попадают капли с раствором пестицида. В зоне осаждения насыщенный влагой воздушный поток АВ обтекает капли с раствором пестицида. При этом осаждаемые капли с пестицидом увлекаются воздушным потоком и скорость их падения увеличивается. Капли с раствором пестицида контактируют с каплями и парами, содержащимися в воздушном потоке. При этом мелкие (до 50 мм) капли с раствором пестицида не теряются, поскольку могут сливаться в частицами влаги, содержащимися в воздушном потоке. Более крупные капли с раствором пестицида падают быстрее и вероятность их дальнейшего увеличения по массе незначительная. Эффект от снижения потерь пестицида достигается также за счет падения капель на предварительно увлажненные поверхности растений, что повышает их удерживающую способность и создаются условия для лучшего проникновения раствора в растения. Общее количество применяемого раствора не превышает используемого при известных способах опрыскивания. Дополнительные преимущества предлагаемого способа проявляются в условиях работы опрыскивателя при повышенной температуре окружающего воздуха. Подаваемая в воздушный поток влага в процессе испарения снижает температуру воздуха. В процессе работы на внутренней несмачиваемой поверхности воздухоподводящих каналов может конденсироваться влага, которая после стабилизации режима работы поддерживает постоянную степень насыщения влагой подаваемого потока АВ. Конденсат может постоянно испаряться и это снижает температуру подаваемого потока и поддерживает его влажность. В конце работы перед остановкой системы прекращается подача воды по рукаву 6 и воздушные каналы высушиваются после некоторого периода работы вентилятора 3. Входной раструб 1 подведен к кабине трактора 18 и при работе опрыскивателя всасываемый воздушный поток А обтекает кабину и создает дополнительный приток чистого воздуха к месту оператора. Способ опрыскивания растений позволяет повысить эффективность обработок растений растворами пестицидов, снизить дозы применения препаратов за счет уменьшения потерь раствора от испарения и улучшения его восприятия растениями. Устройство для осуществления способа может монтироваться на навесных, прицепных и самоходных опрыскивателях в качестве основного или дополнительного оборудования, отличается компактностью и простотой устройства. Источники информации 1. А.с. СССР 1222235, МПК А 01 М 7/00, 1986. 2. А.с. СССР 1811785, МПК А 01 М 7/00, 1993. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
