Подболотов Кирилл Борисович

Номер патента: 18000

Опубликовано: 28.02.2014

Авторы: Попов Ростислав Юрьевич, Иванов Сергей Иванович, Подболотов Кирилл Борисович, Волочко Александр Тихонович, Дятлова Евгения Михайловна, Лазарашвили Михаил Гурамович

МПК: C04B 41/87, C04B 35/65, C04B 35/66...

Метки: огнеупорное, защитно-упрочняющее, керамическое, покрытие

Текст:

...покрытия необходимого качества,является процесс адгезии огнеупорного материала-основы с продуктами синтеза покрытия. Сцепление происходит за счет химически активного взаимодействия получаемого покрытия с пористым слоем огнеупорного материала-основы. Выбранный химический состав шихты и связка для приготовления шликерной массы обеспечивают получение покрытий с высокими физико-механическими характеристиками на поверхности шамотных...

Номер патента: 17877

Опубликовано: 30.12.2013

Авторы: Хорт Александр Александрович, Подболотов Кирилл Борисович, Таратын Игорь Александрович, Дятлова Евгения Михайловна

МПК: C04B 35/468, H01G 4/12

Метки: сегнетоэлектрический, керамический, материал

Текст:

...задачи достигается тем, что керамический сегнетоэлектрический материал, включающий титанат бария, отличающийся тем, что дополнительно содержит оксид меди и оксид лантана при следующем соотношении компонентов, мас.титанат бария - 74,2-94,1 оксид меди - 5,7-25,3 оксид лантана - 0,1-0,6. В качестве исходной шихты используется смесь порошков 3,и 23 при массовой доле, лежащей в указанных пределах. Исходные компоненты подвергают...

Номер патента: 17463

Опубликовано: 30.08.2013

Авторы: Дятлова Евгения Михайловна, Попов Ростислав Юрьевич, Подболотов Кирилл Борисович, Бабак Артем Александрович

МПК: C04B 35/04

Метки: материал, шпинельсодержащий, керамический, огнеупорный

Текст:

...зависит от сос 2 17463 1 2013.08.30 тава исходной реакционной шихты и составляет 700-900 С. Синтез указанных кристаллических фаз во всех опытах происходил в процессе экзотермической реакции, температура при которой достигала 1800-1900 С. При содержании в смеси менее 20 алюминия затрудняется процесс восстановления кремнезема до кремния и последующего карбидообразования по реакции, это приводит к наличию непрореагировавшего кварца в продуктах...

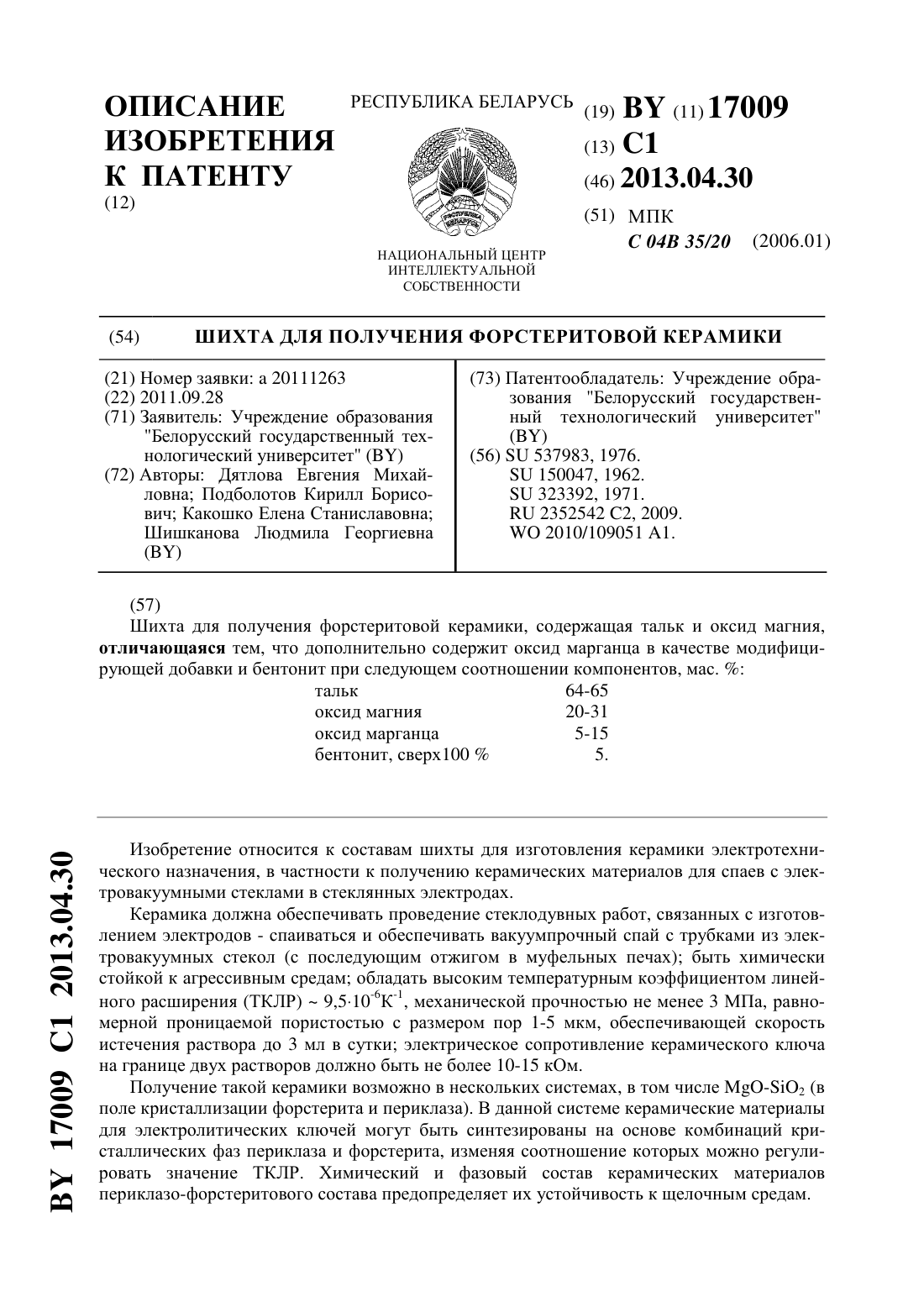

Номер патента: 17009

Опубликовано: 30.04.2013

Авторы: Какошко Елена Станиславовна, Подболотов Кирилл Борисович, Шишканова Людмила Георгиевна, Дятлова Евгения Михайловна

МПК: C04B 35/20

Метки: керамики, получения, форстеритовой, шихта

Текст:

...числом отверстий для изоляции электродов, включающая, мас.тальк 58-59 оксид магния 19,8-20,5 углекислый барий 8,2-8,4 глинозем 1,7-1,9 углекислый кальций 0,8-0,9 и магнийфосфатную связку 9,3-11,5 3. Керамический материал из известной шихты получают следующим образом. Шихту,состоящую из талька, оксида магния, глинозема, углекислого бария и углекислого кальция, спекают при температуре 1300 С. Полученный спек размалывают в шаровой мельнице до...

Номер патента: 16163

Опубликовано: 30.08.2012

Авторы: Подболотов Кирилл Борисович, Шишканова Людмила Георгиевна, Дятлова Евгения Михайловна, Какошко Елена Станиславовна

МПК: C04B 35/18

Метки: шихты, кордиеритовой, керамики, состав, получения

Текст:

...снижение температуры обжига и сокращение времени экспозиционных выдержек синтеза. Решение поставленной задачи достигается тем, что состав шихты для получения кордиеритовой керамики, включающий глину огнеупорную и тальк, отличающийся тем, что дополнительно содержит глинозем технический и алюминиевую пудру при следующем соотношении компонентов, мас.глина огнеупорная 40,0-55,0 тальк 28,0-44,0 глинозем технический 10,5-14,5 и алюминиевая пудра...

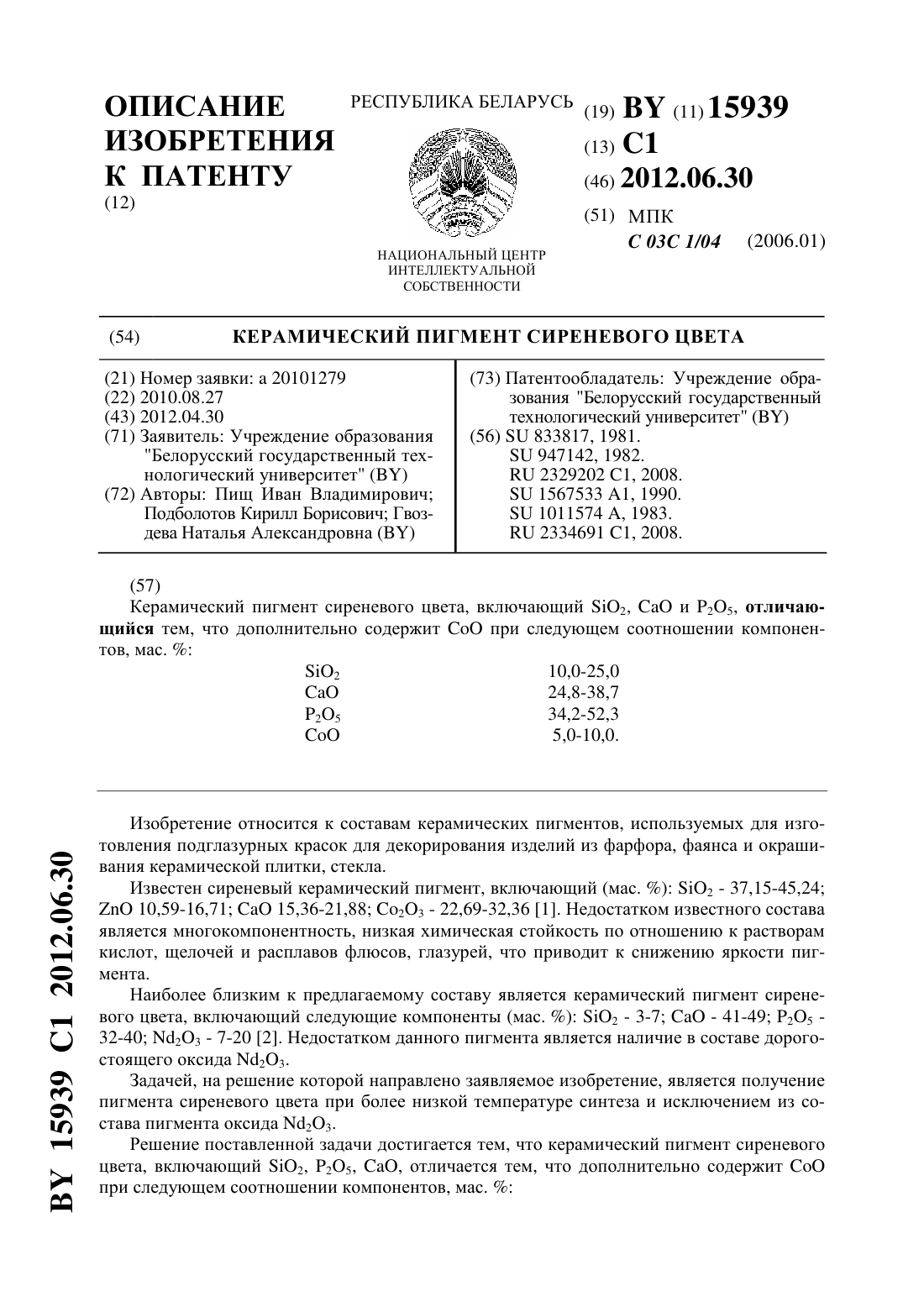

Номер патента: 15939

Опубликовано: 30.06.2012

Авторы: Гвоздева Наталья Александровна, Подболотов Кирилл Борисович, Пищ Иван Владимирович

МПК: C03C 1/04

Метки: цвета, керамический, пигмент, сиреневого

Текст:

...содержитпри следующем соотношении компонентов, мас. 24,8-38,7. Сущностью заявляемого технического решения является получение хромофорных соединений 27 и 227 с координационнными комплексами вида 6 при использовании в качестве реакционных компонентов оксида кобальта, фосфорной кислоты и отхода производства - костяной золы при пониженной температуре синтеза - 800-1000 С. Изобретение поясняется выполнением конкретного примера. Пример...

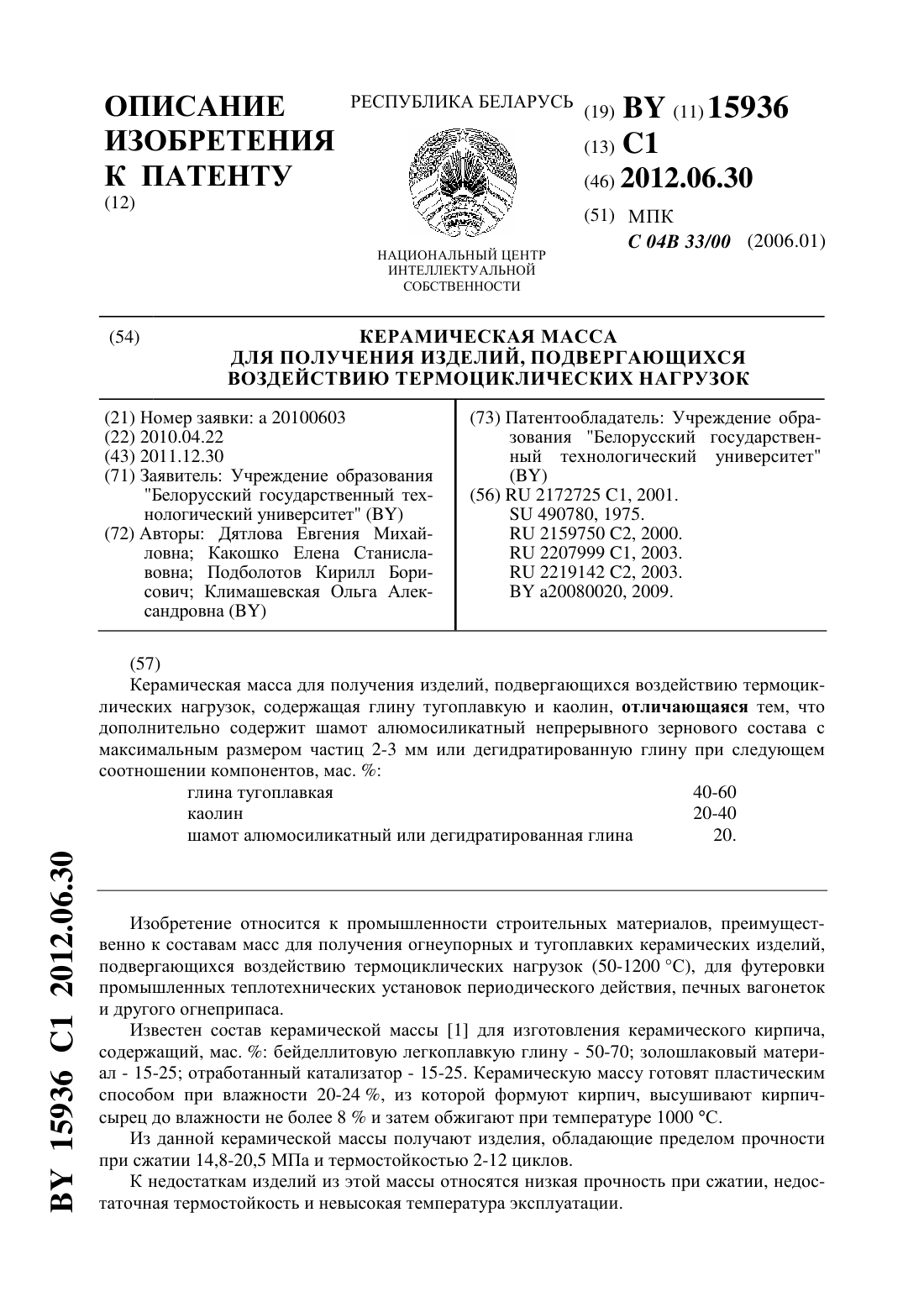

Номер патента: 15936

Опубликовано: 30.06.2012

Авторы: Климашевская Ольга Александровна, Какошко Елена Станиславовна, Подболотов Кирилл Борисович, Дятлова Евгения Михайловна

МПК: C04B 33/00

Метки: масса, воздействию, получения, керамическая, изделий, термоциклических, подвергающихся, нагрузок

Текст:

...что керамическая масса для получения изделий, подвергающихся воздействию термоциклических нагрузок, содержит глину тугоплавкую и каолин и отличается тем, что дополнительно содержит шамот алюмосиликатный непрерывного зернового состава с максимальным размером частиц 2-3 мм или дегидратированную глину при следующем соотношении компонентов, мас.глина тугоплавкая 40-60 каолин - 20-40 шамот алюмосиликатный - 20 или дегидратированная глина - 20. 2...

Номер патента: 15821

Опубликовано: 30.04.2012

Авторы: Какошко Елена Станиславовна, Красовская Юлия Владимировна, Дятлова Евгения Михайловна, Подболотов Кирилл Борисович

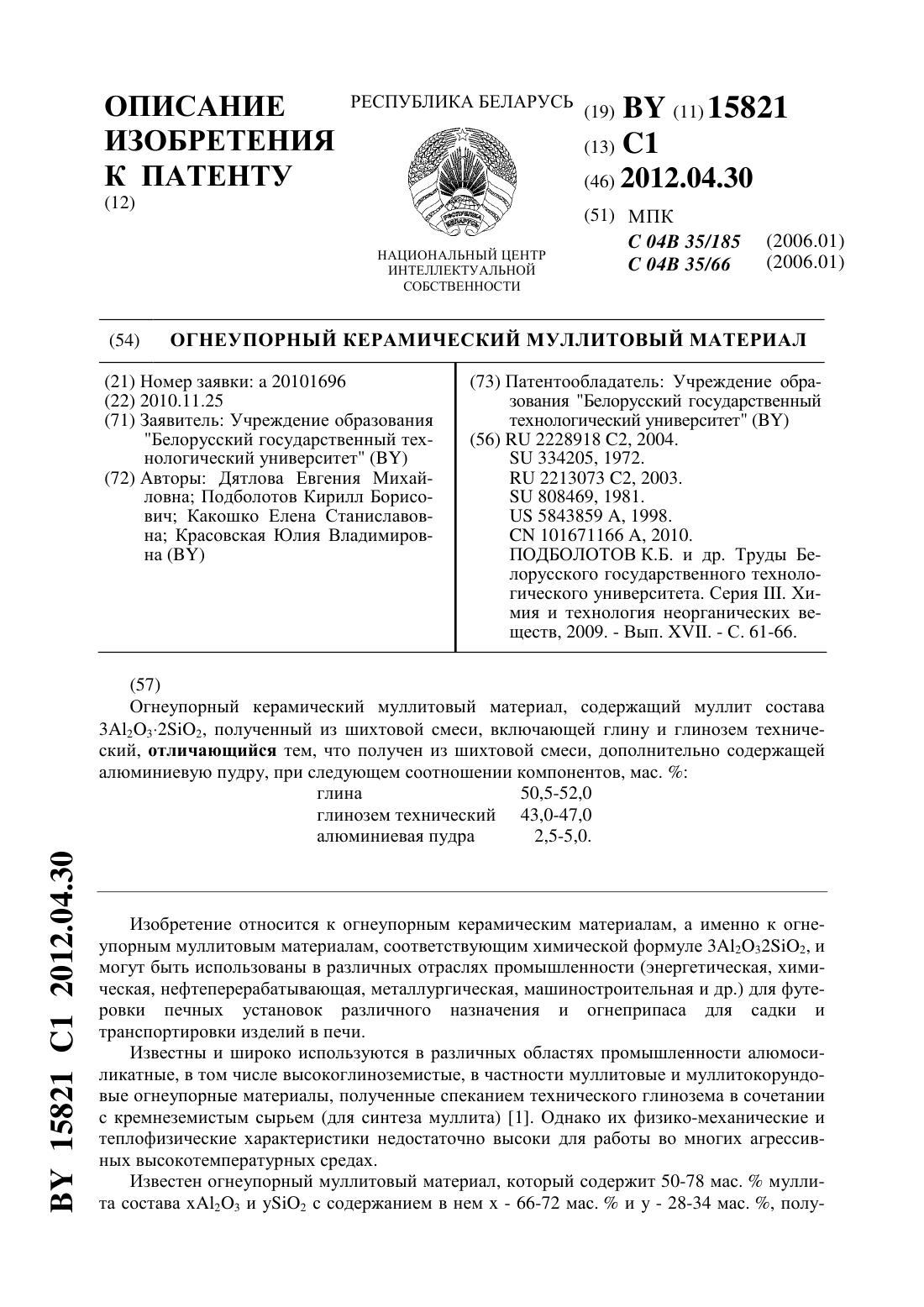

МПК: C04B 35/66, C04B 35/185

Метки: муллитовый, керамический, материал, огнеупорный

Текст:

...температуры его спекания. Решение поставленной задачи достигается тем, что огнеупорный керамический муллитовый материал, содержащий муллит состава 32322, полученный из шихтовой смеси, включающей глину и глинозем технический, отличается тем, что получен из шихтовой смеси, дополнительно содержащей алюминиевую пудру, при следующем соотношении компонентов, мас.глина 50,5-52,0 технический глинозем 43,0-47,0 и алюминиевая пудра 2,5-5,0....

Номер патента: 14456

Опубликовано: 30.06.2011

Авторы: Подболотов Кирилл Борисович, ВОЛОСЮК Василий Васильевич, Волочко Александр Тихонович, Жукова Анна Анатольевна

МПК: C04B 35/66, C04B 41/87

Метки: изделиях, получения, защитного, покрытия, шамотных, способ

Текст:

...стеклом и алюмофосфатом. Клтр получаемого покрытия близок к клтр основы, что обеспечивает высокую термостойкость изделия и, следовательно, улучшает его эксплуатационные характеристики. Заявляемое техническое решение поясняется уравнениями химических реакций 3242233,(1)(5) Металлический алюминий является сильным восстановителем и основным компонентом экзотермической смеси. Его наличие обусловливает протекание процесса СВС, а...

Номер патента: 13910

Опубликовано: 30.12.2010

Авторы: Шипко Алексей Алексеевич, Подболотов Кирилл Борисович, Жукова Анна Анатольевна, Волочко Александр Тихонович

МПК: C04B 35/66

Метки: композиция, огнеупорных, покрытий, изготовления, керамических

Текст:

...содержание же более 20 доломита приводит к разрыхлению структуры покрытия в результате обильного выделения газа 2 за счет его термического разложения. В итоге снижается адгезионная прочность и термостойкость. Диоксид кремния служит для образования огнеупорных силикатов, ответственных также за прочность получаемых покрытий. Уменьшение в композиции содержания диоксида кремния менее 5 мас.не обеспечивает образования достаточного количества...

Номер патента: 12972

Опубликовано: 30.04.2010

Авторы: Подболотов Кирилл Борисович, Дятлова Евгения Михайловна, Волочко Александр Тихонович

МПК: C04B 41/87, C04B 35/65

Метки: изготовления, покрытия, шихта, композиционного, керамического, защитно-упрочняющего

Текст:

...доломита на процесс экзотермического синтеза проявляется в различных аспектах. Так, первый аспект заключается в том, что в данном случае протекает высокоэкзотермичная реакция его с алюминием 3(3)282242243 ССО.(5) Важным свойством этих реакций является появление в огнеупоре элементарного углерода, наличие которого препятствует смачиванию его шлаками и металлами. Содержание углерода в огнеупоре получается меньшим, чем следовало бы ожидать из...

Номер патента: 13058

Опубликовано: 30.04.2010

Авторы: Белинко Светлана Константиновна, Подболотов Кирилл Борисович, Какошко Елена Станиславовна, Дятлова Евгения Михайловна, Шидловский Александр Владимирович

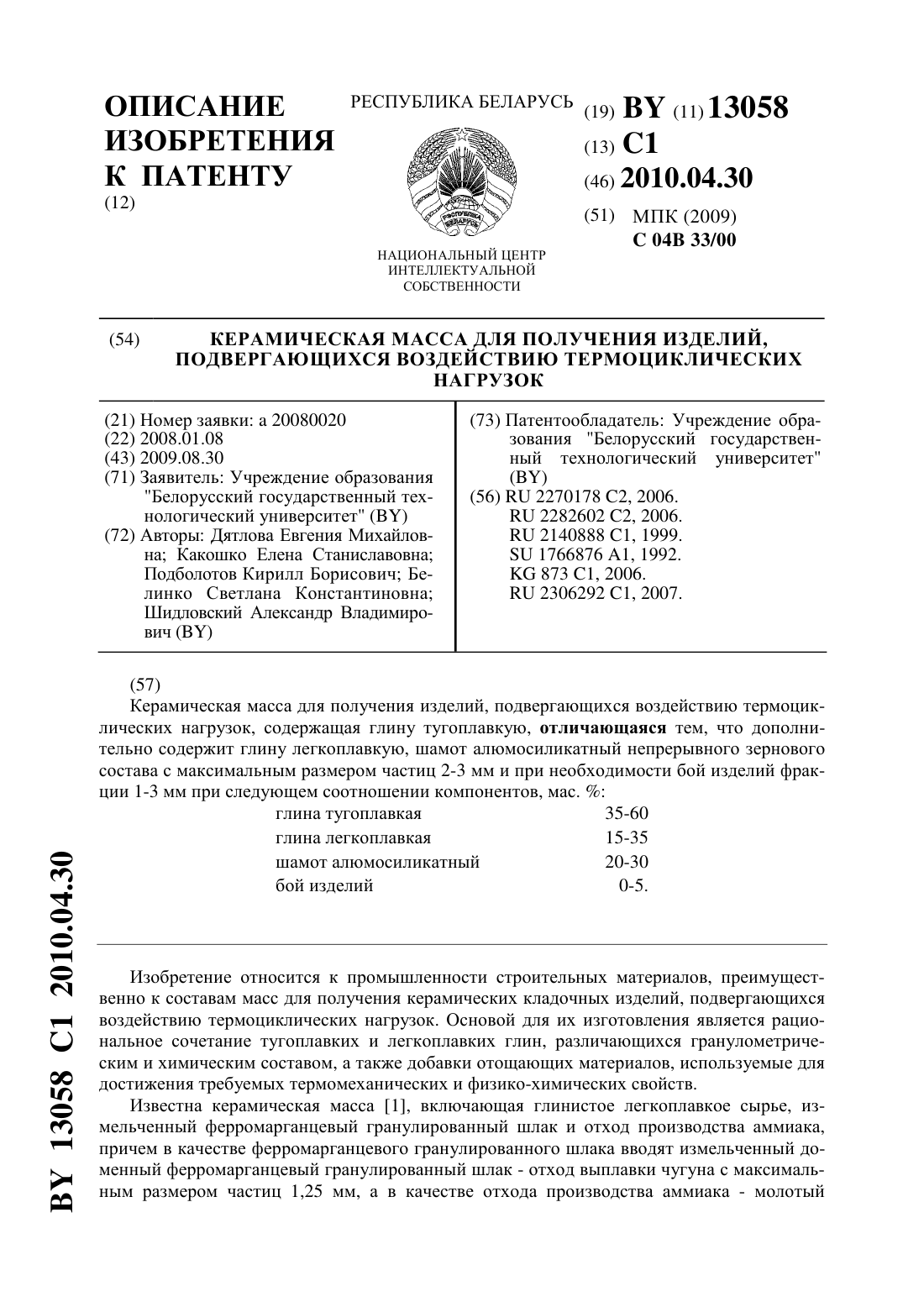

МПК: C04B 33/00

Метки: нагрузок, получения, воздействию, термоциклических, керамическая, подвергающихся, изделий, масса

Текст:

...разрушению и повышению пожароопасности. Технической задачей изобретения является повышение механической прочности при сжатии и термостойкости кладочных изделий, полученных из керамической массы, с целью повышения надежности и продолжительности эксплуатации кладки теплотехнических установок в условиях длительного термоциклирования. Решение поставленной задачи достигается тем, что керамическая масса для получения изделий, подвергающихся...

Номер патента: 12223

Опубликовано: 30.08.2009

Авторы: Какошко Елена Станиславовна, Дятлова Евгения Михайловна, Подболотов Кирилл Борисович

МПК: C04B 35/65, B22F 3/11, C04B 35/18...

Метки: материала, получения, проницаемого, способ, изделия, огнеупорного, керамического

Текст:

...задачи достигается тем, что способ получения изделия из проницаемого огнеупорного керамического материала включает получение минеральной основы в виде спека экзотермической реакцией между компонентами исходной шихты,состоящей из кварцевого песка, алюминиевой пудры и сажи при следующем их соотношении, мас.кварцевый песок 30-60, алюминиевая пудра 30-60, сажа 10-30, при этом при необходимости в шихту дополнительно вводят не более 5...

Номер патента: 10358

Опубликовано: 28.02.2008

Авторы: Саранцев Вадим Владимирович, Богинский Леонид Стефанович, Дятлова Евгения Михайловна, Подболотов Кирилл Борисович, Какошко Елена Станиславовна

МПК: C04B 35/66, C04B 38/02, C04B 35/65...

Метки: пористый, материал, огнеупорный

Текст:

...кристаллических фаз во всех опытах происходил в процессе экзотермической реакции,температура при которой достигала 1600-1800 С. Содержание углерода (сажи) 10-20 мас.в системе обеспечивает полное связывание его с кремнием, образующимся при восстановлении кремнезема алюминием. При таком содержании углерода и увеличении количества алюминия происходит более полное восстановление кремнезема с образованием кремния и оксида алюминия...
