B01F 3/02 — газов с газами или парами
Способ снижения вредных газовых выбросов в атмосферу, образующихся при работе систем вентиляции здания, вентиляции его внутренней и наружной канализационной сети и автономной системы теплоснабжения здания
Номер патента: 18368
Опубликовано: 30.06.2014
Авторы: Сачков Андрей Анатольевич, Жидович Иван Станиславович, Сорокин Владимир Николаевич, Кащеев Владимир Петрович, Кащеева Ольга Владимировна
МПК: B01F 3/02, B01F 3/22, F22B 33/18...
Метки: атмосферу, образующихся, вентиляции, снижения, наружной, способ, газовых, выбросов, вредных, теплоснабжения, канализационной, систем, системы, работе, сети, внутренней, здания, автономной
Текст:
...и пахучих веществ подают в топку котла для нейтрализации. При меньшей температуре процесс регенерации происходит слишком медленно, а при большей нужно использовать дорогостоящие устройства. На фигуре показана принципиальная схема реализации предлагаемого способа и устройства на его основе. Схема включает котельную 1 с водогрейными котлами, линию подачи 2 дымовых газов этой котельной 1 в сборную емкость 3 для газообразных выбросов, систему...

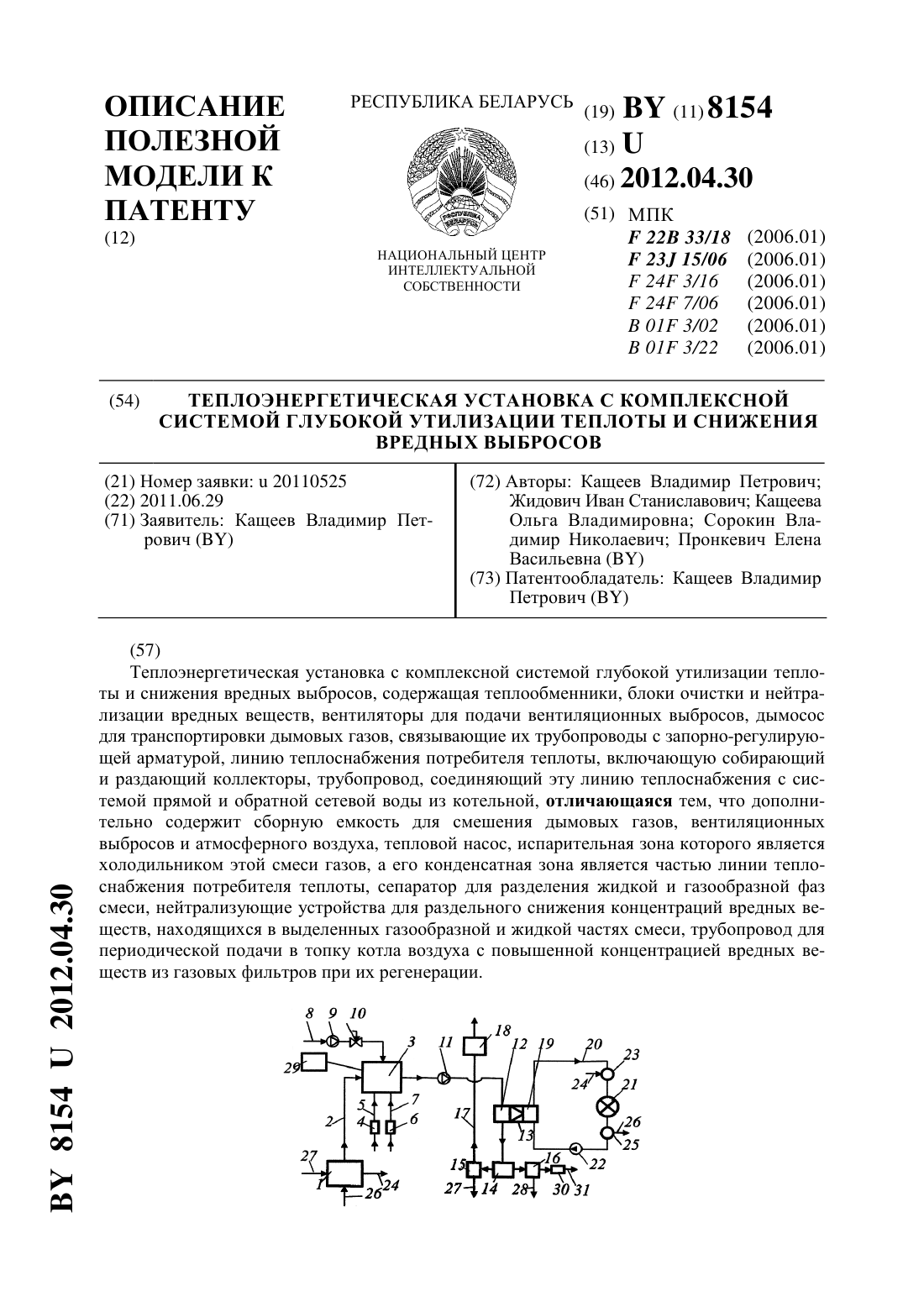

Теплоэнергетическая установка с комплексной системой глубокой утилизации теплоты и снижения вредных выбросов
Номер патента: U 8154
Опубликовано: 30.04.2012
Авторы: Кащеева Ольга Владимировна, Жидович Иван Станиславович, Кащеев Владимир Петрович, Пронкевич Елена Васильевна, Сорокин Владимир Николаевич
МПК: B01F 3/02, B01F 3/22, F22B 33/18...
Метки: вредных, теплоэнергетическая, комплексной, утилизации, глубокой, установка, системой, выбросов, теплоты, снижения
Текст:
...не портит его вид, стоит дешево. В прототипе же у котельной должна быть высокая дымовая труба. Если используемая котельная - крышная (то есть на чердаке здания находится котельная-автомат, как это принято на Западе), то высокую дымовую трубу не всегда можно соорудить в городе при плотной застройке, к тому же такая труба стоит дорого. На фигуре показана принципиальная схема реализации предлагаемого устройства. Схема включает котельную 1 с...
