Патенты с меткой «колёс»

Номер патента: U 9357

Опубликовано: 30.08.2013

Авторы: Тариков Георгий Петрович, Кирпиченко Юрий Ефремович, Коновалов Эдуард Яковлевич, Комраков Владимир Викторович

МПК: G01M 13/02

Метки: зубчатых, колёс, устройство, испытания

Текст:

...контактируемых сопряженных поверхностей, что затруднительно выполнить на отдельных нагружающих элементах - платиках. Задачей, поставленной при разработке полезной модели, является обеспечение действительного распределения контактных нагрузок на рабочих поверхностях зубьев зубчатых колес в процессе их испытаний на прочность, а также упрощение конструкции устройства. Указанный технический результат достигается тем, что устройство для...

Номер патента: U 8361

Опубликовано: 30.06.2012

Авторы: Акулович Леонид Михайлович, Агейчик Валерий Александрович, Сергеев Леонид Ефимович, Ермаков Николай Иванович, Ворошухо Олег Николаевич

МПК: B24B 31/00

Метки: колёс, зубчатых, ультразвуковой, магнитно-абразивной, обработки, устройство

Текст:

...с ними в одной плоскости оси вращения обрабатываемого зубчатого колеса, где на каждом полюсном наконечнике с тыльной стороны направляющей пластины установлена ультразвуковая установка, включающая генератор электрического напряжения, пьезоэлектрический преобразователь и концентратор колебаний, причем концентратор колебаний присоединен непосредственно к тыльной стороне направляющей пластины,которая выполнена из титанового сплава толщиной...

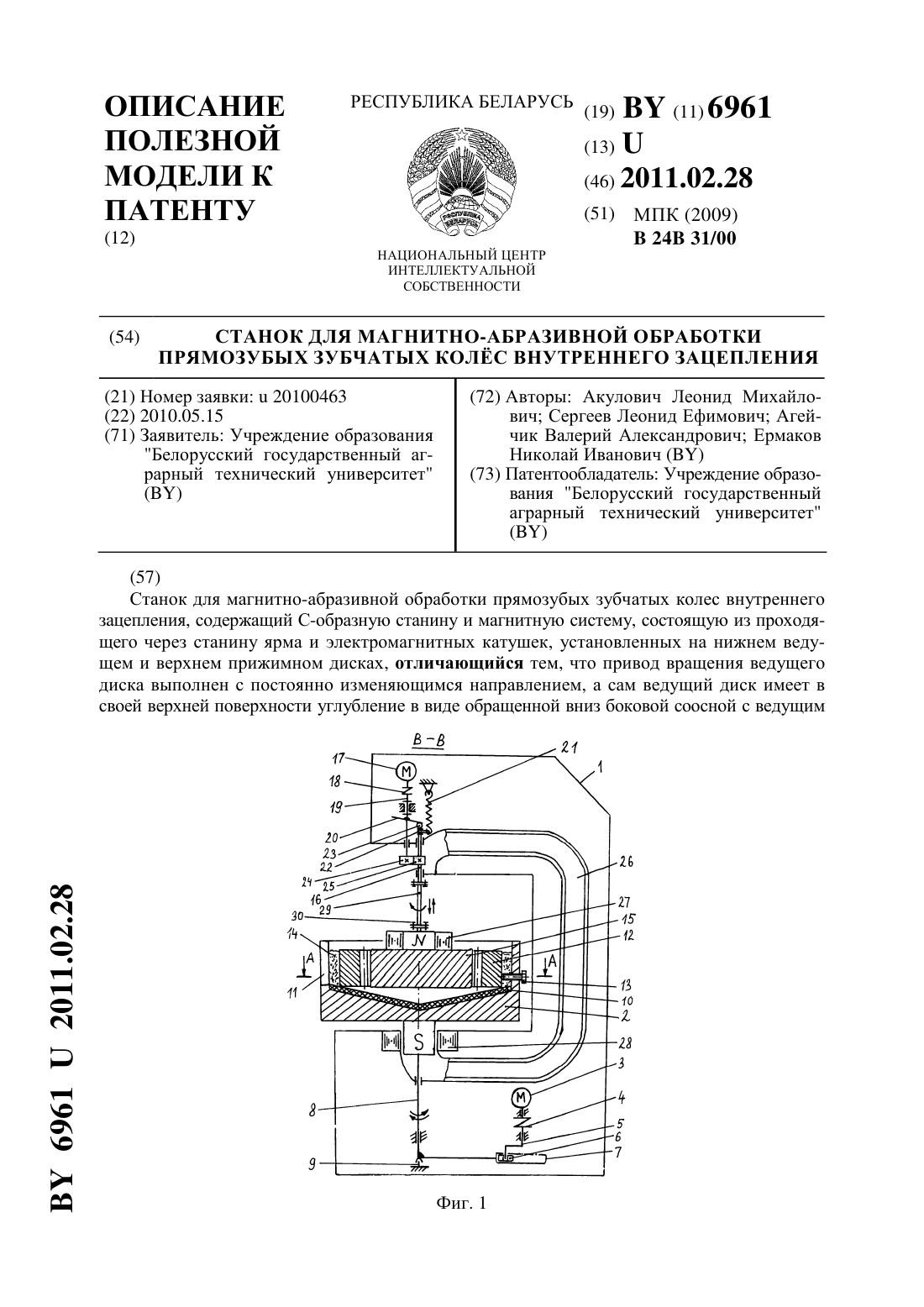

Номер патента: U 6961

Опубликовано: 28.02.2011

Авторы: Ермаков Николай Иванович, Сергеев Леонид Ефимович, Агейчик Валерий Александрович, Акулович Леонид Михайлович

МПК: B24B 31/00

Метки: зубчатых, зацепления, колёс, магнитно-абразивной, прямозубых, станок, обработки, внутреннего

Текст:

...с верхней и нижней поверхностями в виде эллипса с отношением большего диаметра к меньшему, равным 25, и вертикальными боковыми стенками, установленной с перекрытием ширины зубчатого венца на 12 мм сверху и снизу и закрепленной на нижнем конце стержня, связанного с приводом возвратно-поступательных перемещений вдоль и вращения вокруг его оси. На фиг. 1 изображен общий вид станка и разрез - на фиг. 2 на фиг. 2 - разрез на фиг. 1. Станок для...

Номер патента: U 6924

Опубликовано: 30.12.2010

Авторы: Ермаков Николай Иванович, Сергеев Леонид Ефимович, Акулович Леонид Михайлович, Агейчик Валерий Александрович

МПК: B24B 31/00

Метки: магнитно-абразивной, цветных, устройство, обработки, червячных, выполненных, металлов, колёс

Текст:

...2 - наибольший диаметр червячного колеса 1 - число заходов червяка 2 - число зубьев червячного колеса- осевой модуль червяка- коэффициент осевого смещения при нарезании червячного колеса,равными 45, причем верхний и нижний края полюсных наконечников образуют с ободом червячного колеса зазор 23 мм, расположенные в проходящей через ось колеса горизонтальной плоскости симметрии полюсных наконечников центральные части их внутренних поверхностей...

Номер патента: U 6893

Опубликовано: 30.12.2010

Авторы: Акулович Леонид Михайлович, Сергеев Леонид Ефимович, Ермаков Николай Иванович, Агейчик Валерий Александрович

МПК: B24B 31/00

Метки: косозубых, колёс, станок, внутреннего, обработки, зубчатых, магнитно-абразивной, зацепления

Текст:

...основания равна нормальному модулюобрабатываемого косозубого зубчатого колеса, а направление наклона концентратора соответствует направлению наклона ближайших к нему зубьев зубчатого колеса таким образом, что расположение их противостоящих частей близко к параллельному, при этом пластина закреплена на нижнем конце стержня, связанного с приводом возвратно-поступательных перемещений вдоль и вращения вокруг его оси. На фиг. 1 изображен общий...

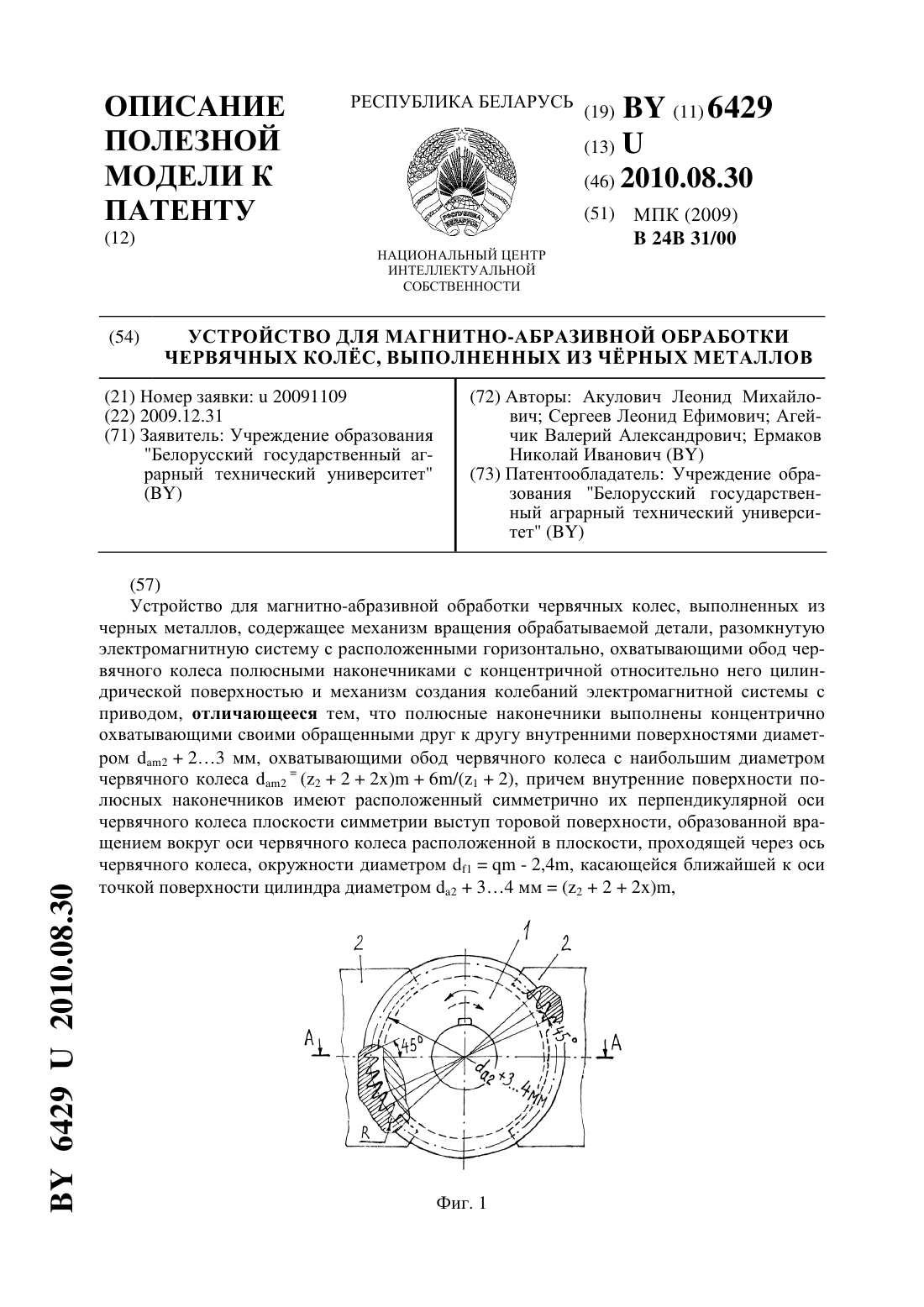

Номер патента: U 6429

Опубликовано: 30.08.2010

Авторы: Агейчик Валерий Александрович, Ермаков Николай Иванович, Акулович Леонид Михайлович, Сергеев Леонид Ефимович

МПК: B24B 31/00

Метки: чёрных, червячных, выполненных, магнитно-абразивной, обработки, колёс, металлов, устройство

Текст:

...диаметр червячного колеса 1 - диаметр впадин витков червяка 2- диаметр вершин зубьев червячного колеса 1 - число заходов червяка 2 - число зубьев червячного колеса- коэффициент диаметра червяка- осевой модуль червяка- коэффициент осевого смещения при нарезании червячного колеса,причем торовая часть полюсных наконечников имеет зубчатую поверхность, образованную пересекающимися у концентричных цилиндрических поверхностей полюсных наконечников...

Номер патента: U 6361

Опубликовано: 30.06.2010

Авторы: Сергеев Леонид Ефимович, Агейчик Валерий Александрович, Ермаков Николай Иванович, Акулович Леонид Михайлович

МПК: B24B 31/00

Метки: обработки, зубьями, цилиндрических, магнитно-абразивной, устройство, колёс, винтовыми

Текст:

...относительно его поверхностью и механизм создания колебаний электромагнитной системы с приводом, где полюсные наконечники выполнены образующими своими обращенными друг к другу внутренними поверхностями, охватывающими обод цилиндрического колеса с винтовыми зубьями диаметром , в сечении, перпендикулярном оси колеса, эллипс с горизонтальной осью, равной 6 мм,и вертикальной осью, равной 2 мм, причем полюсные наконечники имеют между собой...

Номер патента: U 6352

Опубликовано: 30.06.2010

Авторы: Акулович Леонид Михайлович, Ермаков Николай Иванович, Сергеев Леонид Ефимович, Агейчик Валерий Александрович

МПК: B24B 31/00

Метки: устройство, зубчатых, колёс, магнитно-абразивной, косозубых, обработки

Текст:

...63522010.06.30 высотой до значения 3 мм на его конце у противоположной начальному концу боковой поверхности этого полюсного наконечника, причем ширина концентратора в виде выступа у его сопрягающегося с концентричной поверхностью полюсного наконечника основания равна нормальному модулю обрабатываемого косозубого зубчатого колеса, причем начальный конец концентратора магнитного потока высотой 1 мм расположен по отношению к своему...

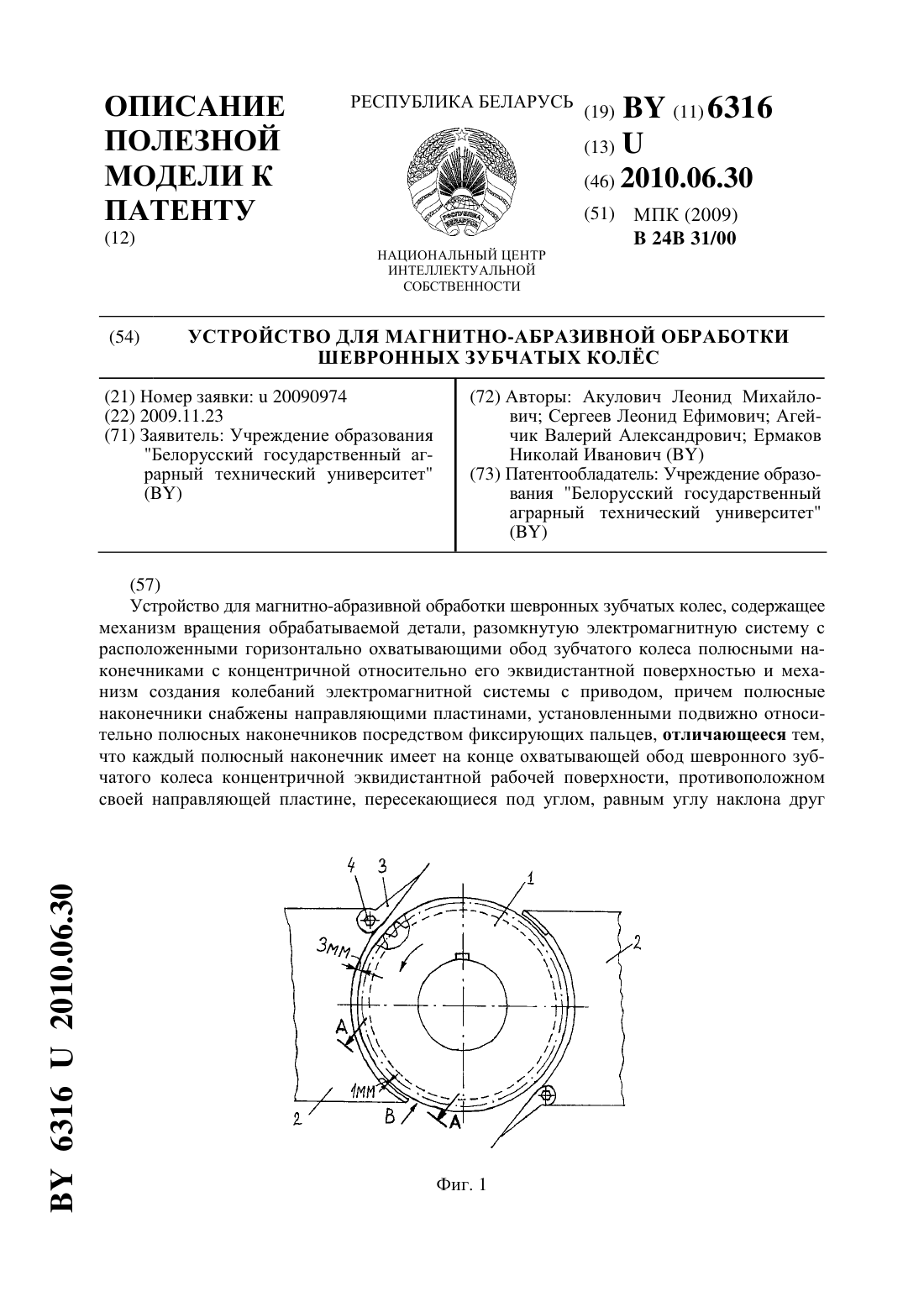

Номер патента: U 6316

Опубликовано: 30.06.2010

Авторы: Акулович Леонид Михайлович, Ермаков Николай Иванович, Агейчик Валерий Александрович, Сергеев Леонид Ефимович

МПК: B24B 31/00

Метки: обработки, шевронных, устройство, зубчатых, колёс, магнитно-абразивной

Текст:

...левым и правым концентраторами магнитного потока в виде выступов угла направлена против направления 2 63162010.06.30 вращения обрабатываемого шевронного зубчатого колеса, которое устанавливается на устройство таким образом, что вершины его образованных пересекающимися зубьями углов направлены против направления вращения обрабатываемого шевронного зубчатого колеса. На фиг. 1 изображен общий вид устройства на фиг. 2 изображен разрез А-А на фиг....

Номер патента: U 6315

Опубликовано: 30.06.2010

Авторы: Агейчик Валерий Александрович, Ермаков Николай Иванович, Акулович Леонид Михайлович, Сергеев Леонид Ефимович

МПК: B24B 31/00

Метки: устройство, зубчатых, магнитно-абразивной, колёс, обработки

Текст:

...концентричной эквидистантной детали цилиндрической поверхности и асимметричной концентричной эквидистантной детали цилиндрической поверхности, причем верхняя и нижняя части имеют равную высоту, меньшую более чем в два раза высоты средней части, при этом первая по направлению вращения детали из них выполнена из материала слабой магнитной проницаемости, например стали 401 З, вторая выполнена из материала средней магнитной проницаемости,...

Номер патента: U 5742

Опубликовано: 30.12.2009

Авторы: Агейчик Валерий Александрович, Ермаков Николай Иванович, Сергеев Леонид Ефимович, Акулович Леонид Михайлович

МПК: B24B 31/00

Метки: обработки, магнитно-абразивной, устройство, зубчатых, колёс

Текст:

...которую решает полезная модель, является повышение качества и производительности магнитно-абразивной обработки цилиндрических деталей с прерывистой поверхностью, а именно рабочих поверхностей зубчатых колес. Поставленная задача решается с помощью устройства для магнитно-абразивной обработки зубчатых колес, содержащего механизм вращения обрабатываемой детали, разомкнутую электромагнитную систему с расположенными горизонтально охватывающими...

Номер патента: 6134

Опубликовано: 30.06.2004

Автор: Голембиевский Анатолий Иосифович

МПК: B23F 5/22

Метки: осуществления, колёс, цилиндрических, зубчатых, нарезания, способ, станок

Текст:

...радиального и продольного перемещений инструментального шпинделя соединены между собой кинематической цепью, содержащей орган настройки. При описанном выполнении изобретений инструментальный шпиндель при воспроизведении линии зуба обрабатываемого колеса будет одновременно перемещаться в двух взаимоперпендикулярных направлениях - продольном и радиальном по отношению к делительному столу с заготовкой. При геометрическом сложении подач обоих...
