Патенты с меткой «алюминиевого»

Номер патента: 18103

Опубликовано: 30.04.2014

Авторы: Копытко Андрей Валерьевич, Казаневская Ирина Николаевна, Чурик Михаил Николаевич

МПК: C22C 1/05, B22D 21/00

Метки: модификатор, алюминиевого, сплава

Текст:

...приготавливают прессованием брикеты диаметром 15-25 мм при удельном давлении прессования 10-15 кг/мм 2. Карбид кремния вследствие малых размеров частиц является основным упрочняющим компонентом обрабатываемого силумина. Уменьшение его содержания менее 3 снижает прочность и твердость сплава из-за незначительного изменения структуры, а увеличение содержания в модификаторе более 8 приводит к повышению хрупкости и разрушению модифицирующих...

Номер патента: 17840

Опубликовано: 30.12.2013

Авторы: Комарова Валентина Иосифовна, Сенють Владимир Тадеушевич, Комаров Александр Иванович

МПК: C22C 21/00, C22C 1/10

Метки: основе, получения, сплава, композиционного, литого, алюминиевого, материала, способ

Текст:

...20-30 мин, перемешивают и разливают. В результате воздействия высоких температур на легирующие компоненты шихты в азот- и водородсодержащей атмосфере образуются их летучие метастабильные соединения, взаимодействие которых с дискретными керамическими микрочастицами приводит к осаждению на их поверхности отдельных субмикро- и нанокристаллитов. Благодаря образованию на поверхности керамических частиц субмикро- и наноразмерных соединений,...

Номер патента: 13661

Опубликовано: 30.10.2010

Авторы: Волочко Александр Тихонович, Изобелло Александр Юрьевич, Ласковнев Александр Петрович

МПК: C22C 21/02

Метки: получения, лигатура, композиционного, материала, алюминиевого

Текст:

...алюминиевого расплава. Так, для достижения высоких антифрикционных свойств обрабатываемого материала количество графита в нем ограничивается 0,5-1,5 мас.4. Исходя из этого, в предлагае 2 13661 1 2010.10.30 мой лигатуре количество графита регламентировано 3-12 мас. . При большем содержании графита (более 12 ) предлагаемая лигатура плохо растворяется, степень усвоения дисперсных неметаллических частиц недостаточная. В структуре материала...

Номер патента: 12680

Опубликовано: 30.12.2009

Авторы: Ласковнев Александр Петрович, Волочко Александр Тихонович, Овчинников Владимир Васильевич, Волков Владимир Иванович

МПК: C22C 21/00, B22D 21/00

Метки: материала, литого, получения, алюминиевого, способ, композиционного

Текст:

...усваиваемости графита и его равномерности распределения в сплаве, необходима двойная переработка приготовленного расплава с графитом с достаточно высокой степенью деформации (не менее 90 ). Приготовление материала осуществляется по этапам и может производиться на одном и том же оборудовании и оснастке. При одностадийности процесса, даже при больших степенях деформации (70 см.5 таблица), достичь равномерности, распределения и...

Номер патента: 12183

Опубликовано: 30.08.2009

Авторы: МАРКЕРТ, Райнер, ХАЗЕНКЛЕВЕР, Йохен

МПК: C22C 21/00

Метки: изделия, прокатно-профильного, применение, изготовления, алюминиевого, сплава

Текст:

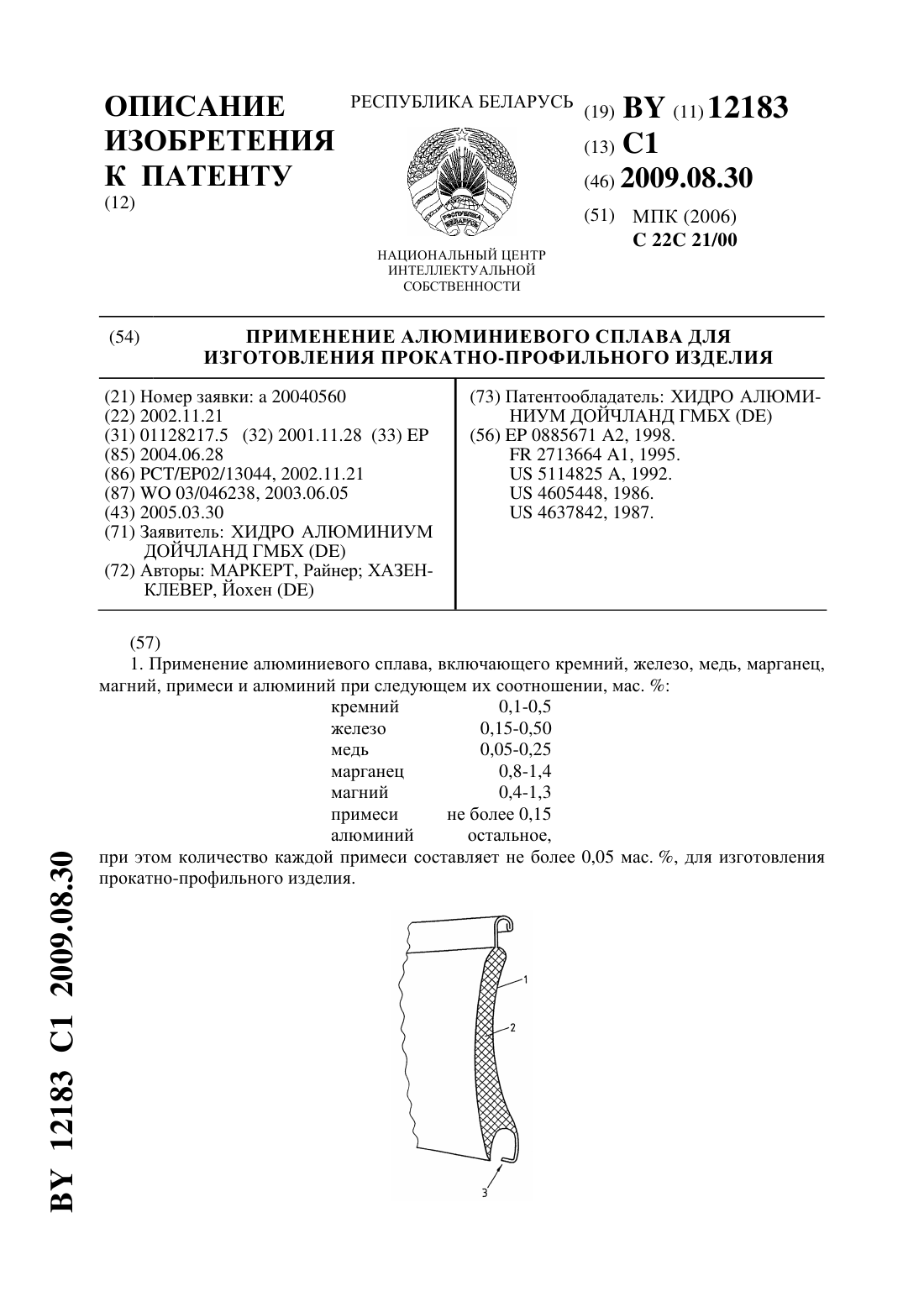

...0,8-1,4 магний 0,4-1,3 примеси не более 0,15 алюминий остальное,при этом количество каждой примеси составляет не более 0,05 мас. , для изготовления прокатно-профильного изделия. В предпочтительном варианте лента содержит лаковое покрытие, нанесенное способом койл-коутинг, кроме того, лента содержит зерно, включающее от 2 до 10 на 1000 мкм 2 крупнодисперсных включений с максимальным размером 40 мкм и средней длиной от 2 до 6 мкм и от 500 до...

Номер патента: 10754

Опубликовано: 30.06.2008

Авторы: Андрушевич Андрей Александрович, Чурик Михаил Николаевич, Казаневская Ирина Николаевна, Свидунович Николай Александрович

МПК: C22C 21/02, C22C 1/10

Метки: алюминиевого, основе, материал, композиционный, сплава

Текст:

...и модифицирующий элемент, обеспечивающий получение дисперсной структуры твердого раствора алюминия и измельчение других фазовых составляющих. Титан резко снижает содержание растворимых в сплаве газов (кислород, азот, водород, связывая их в стойкие соединения - оксиды, нитриды, гидриды, равномерно распределенные в металлической матрице). Алюминиевый сплав требуемого состава получали в индукционной печи ИСТ-016 с графитовым тиглем. Плавку...
