Номер патента: U 8788

Опубликовано: 30.12.2012

Автор: Агронин Павел Михайлович

Есть еще 1 страница.

Смотреть все страницы или скачать PDF файл.

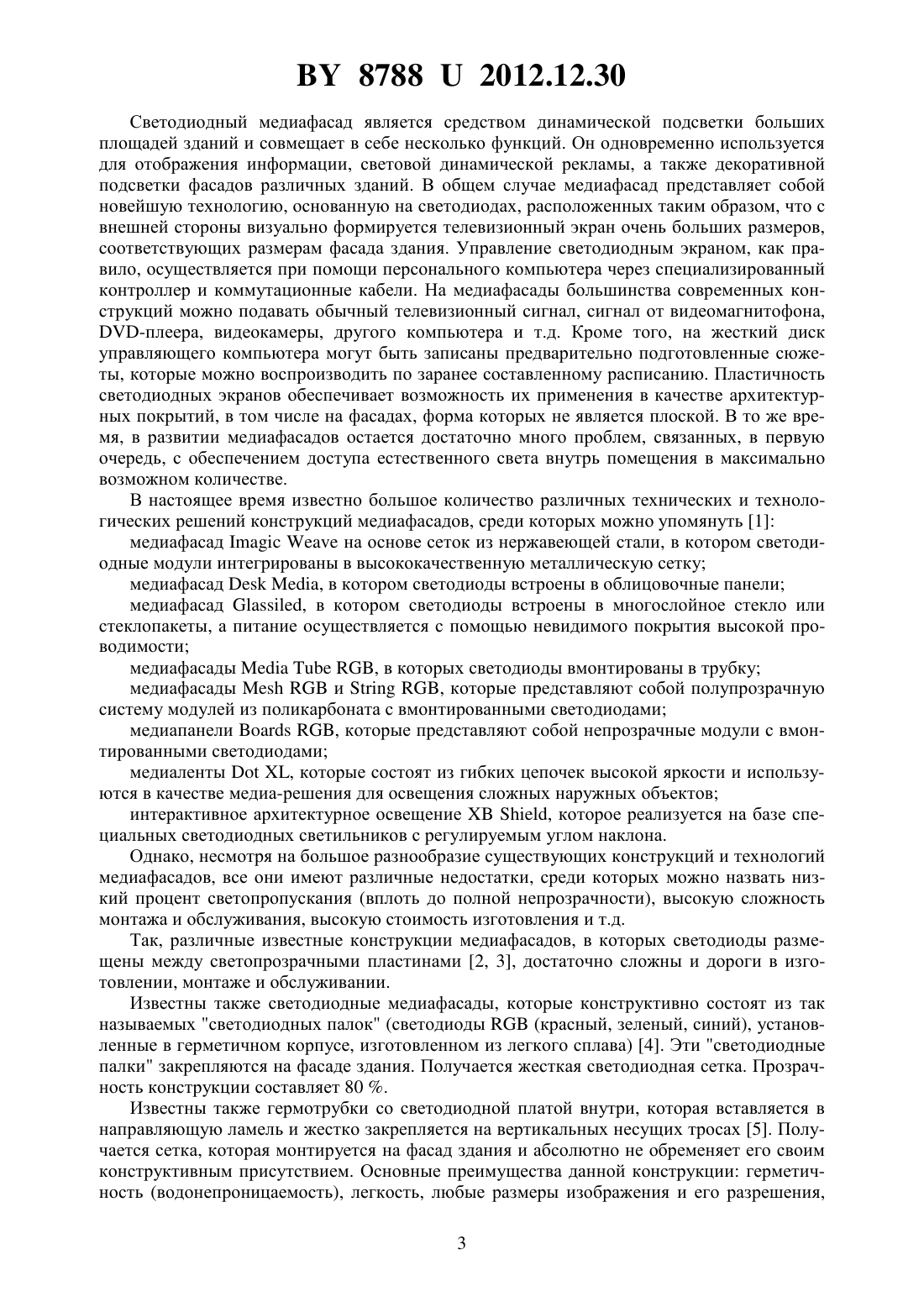

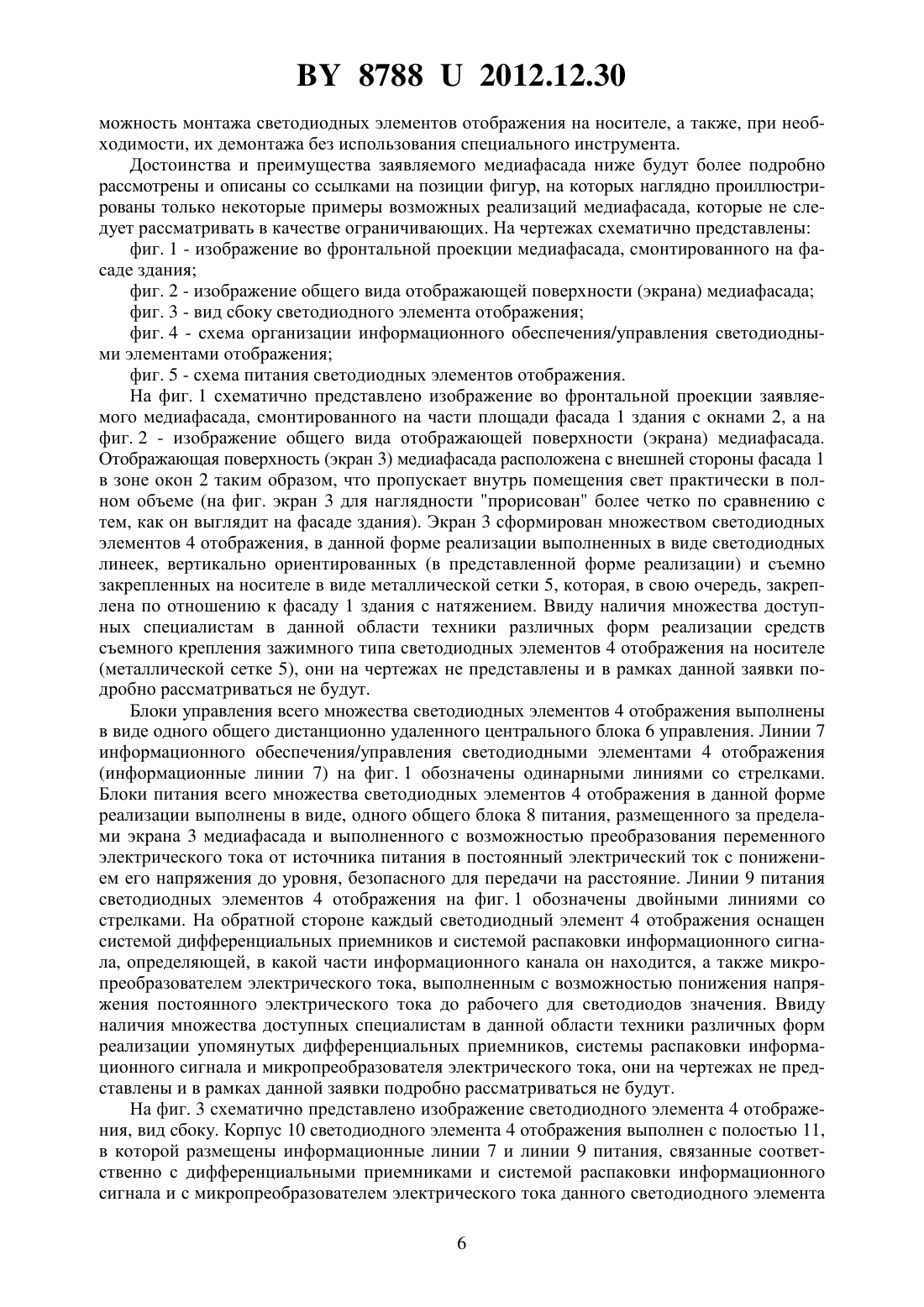

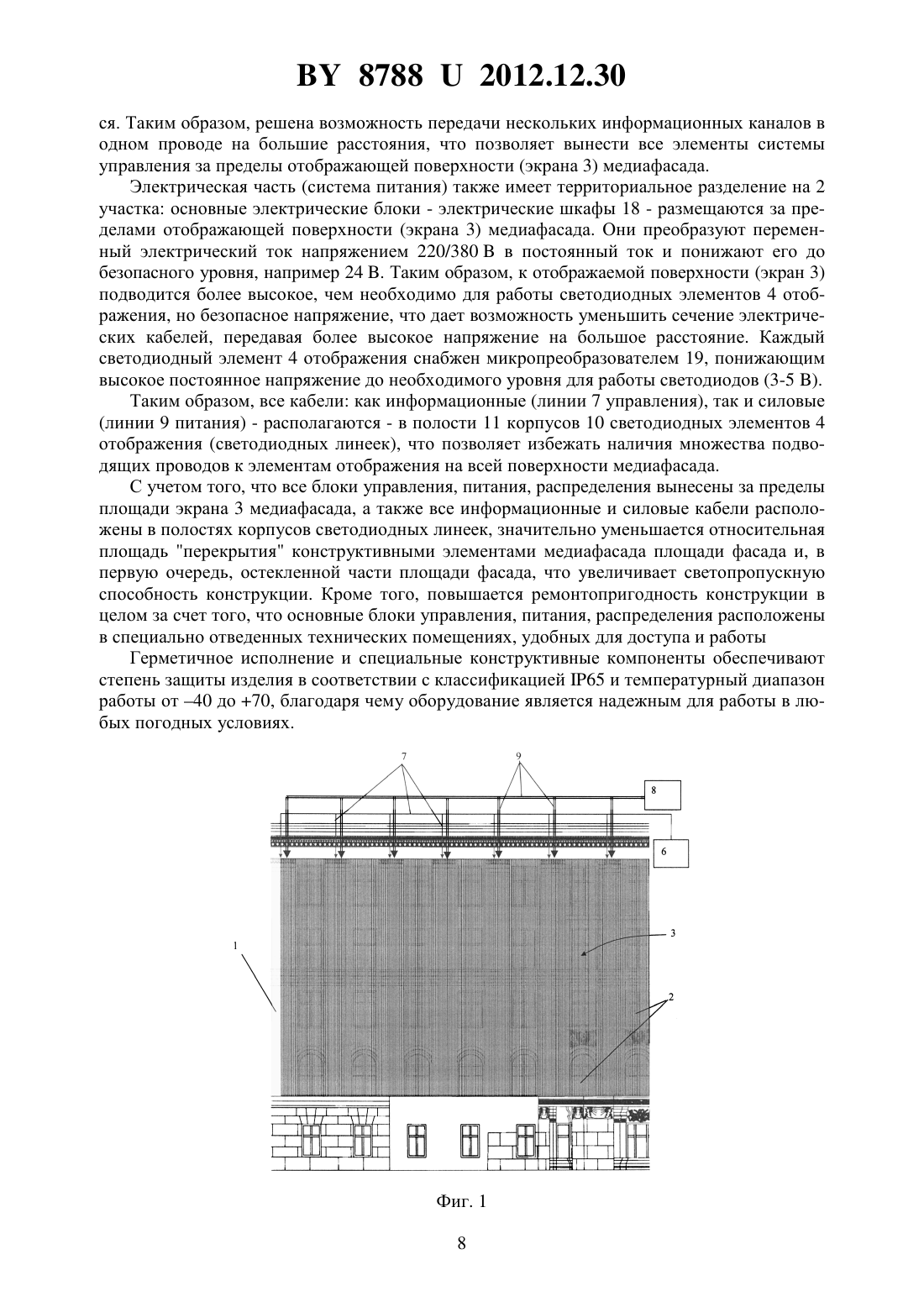

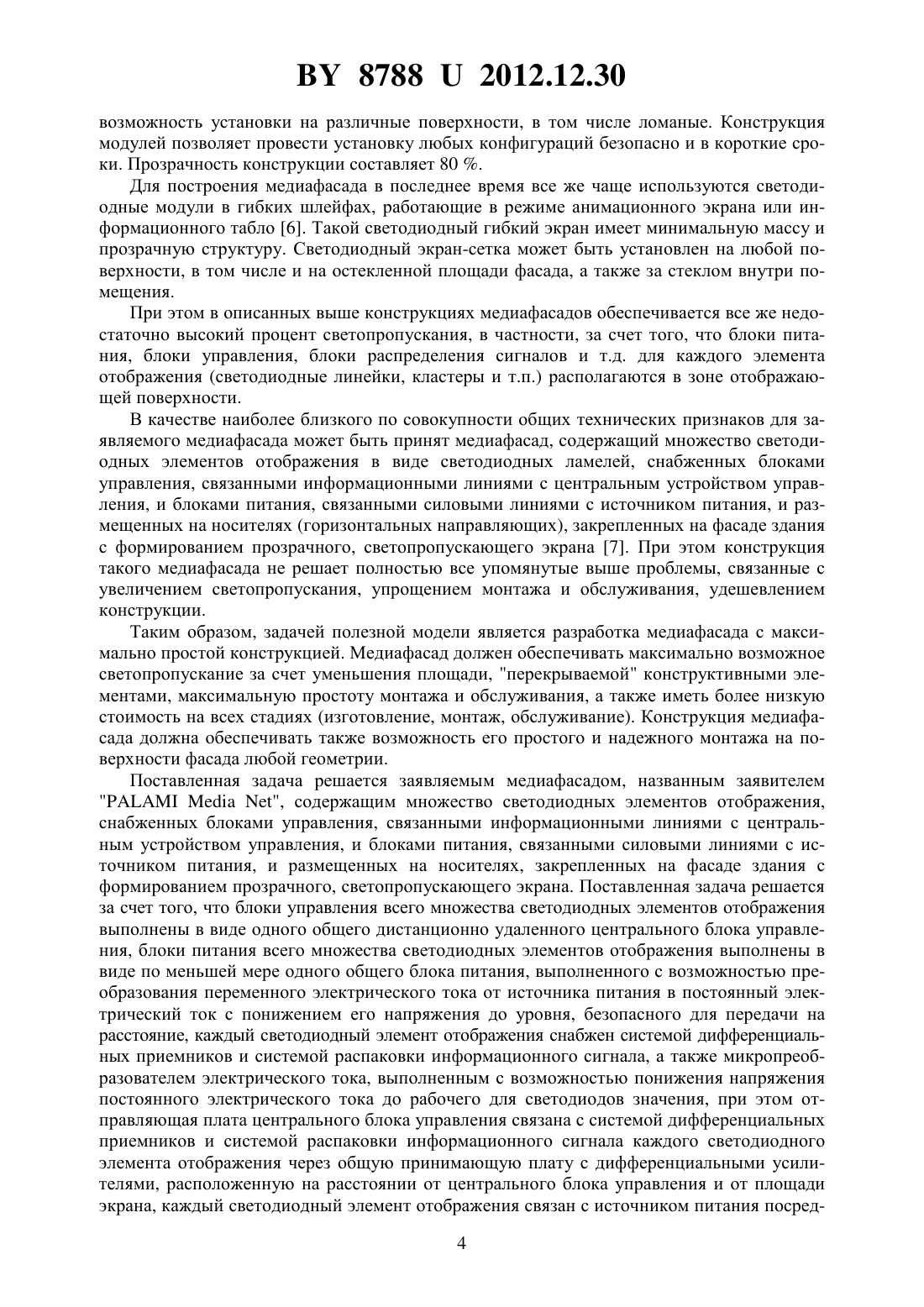

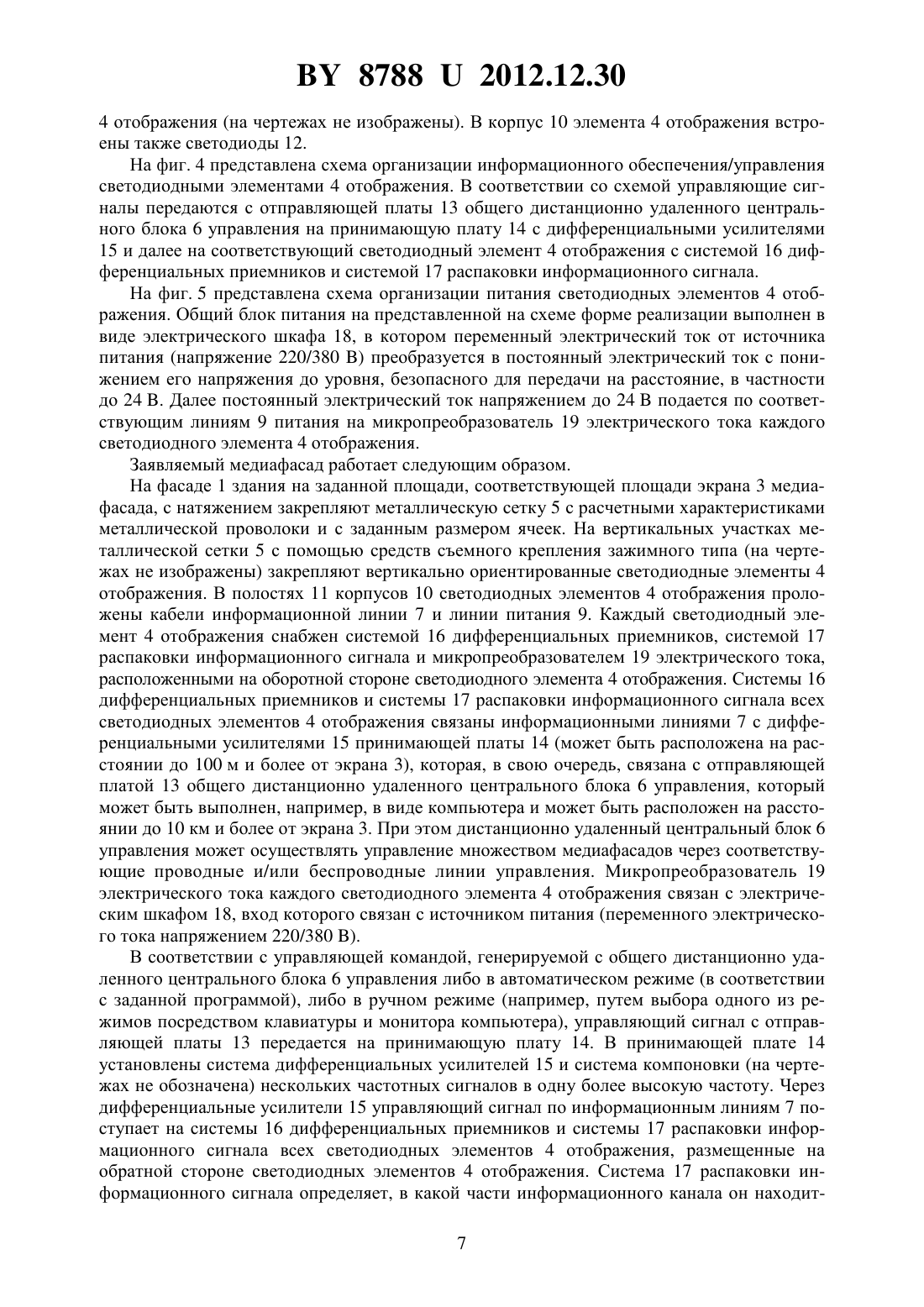

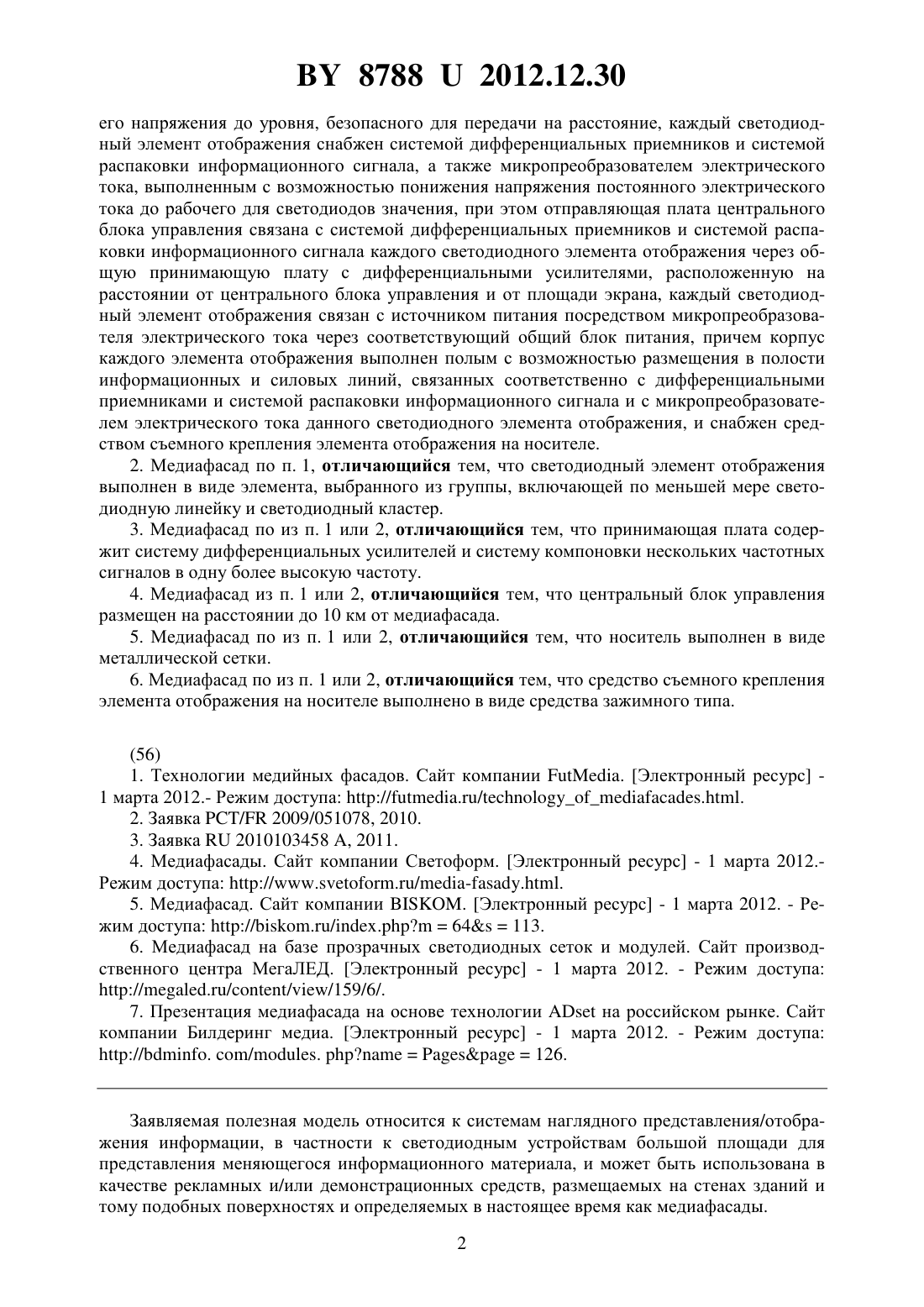

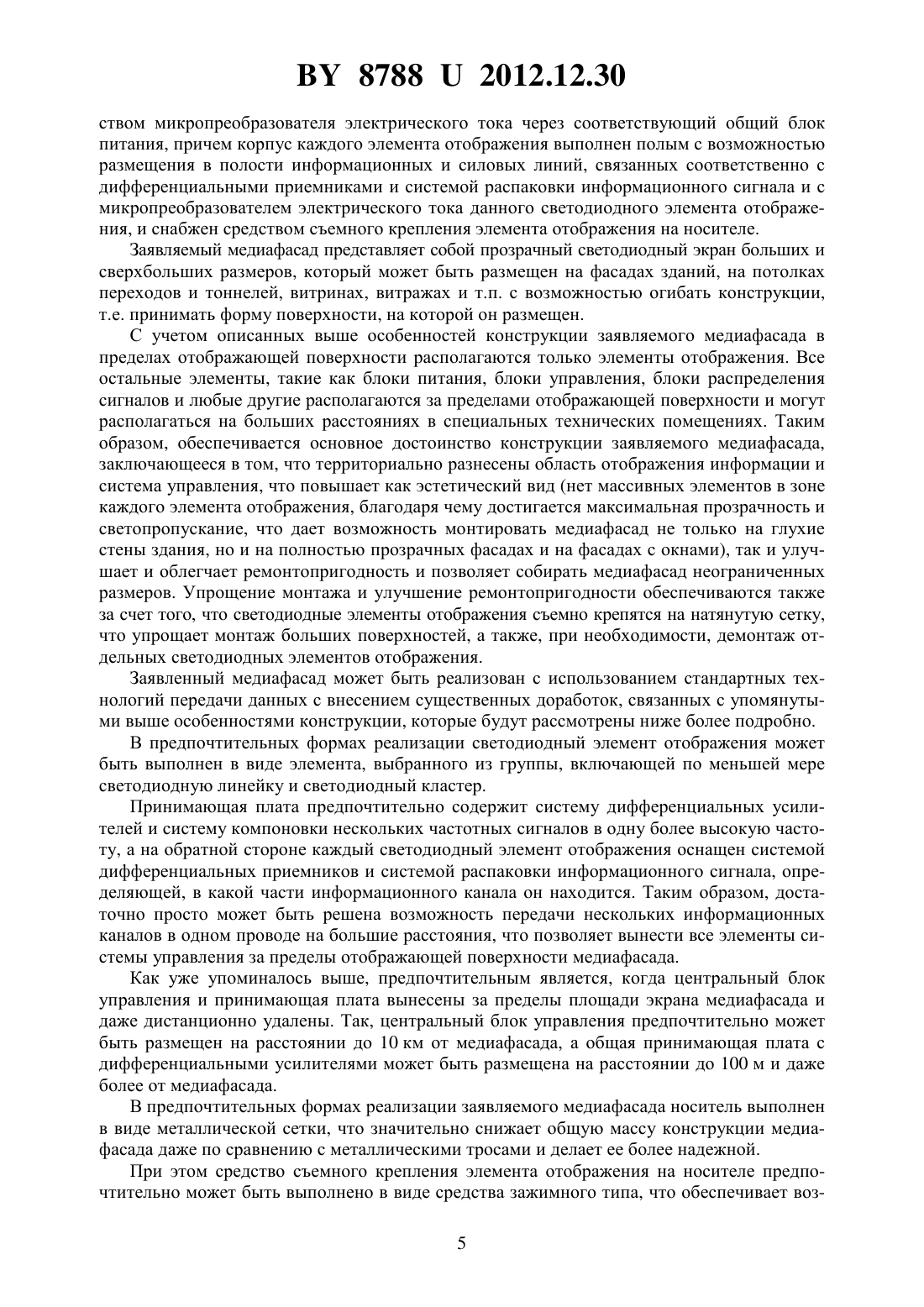

Текст

Смотреть все

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Строительно-производственное частное унитарное предприятие ПАЛАМИ(72) Автор Агронин Павел Михайлович(73) Патентообладатель Строительно-производственное частное унитарное предприятие ПАЛАМИ(57) 1. Медиафасад, содержащий множество светодиодных элементов отображения, снабженных блоками управления, связанными информационными линиями с центральным устройством управления, и блоками питания, связанными силовыми линиями с источником питания, и размещенных на носителях, закрепленных на фасаде здания с формированием прозрачного, светопропускающего экрана, отличающийся тем, что блоки управления всего множества светодиодных элементов отображения выполнены в виде одного общего дистанционно удаленного центрального блока управления, блоки питания всего множества светодиодных элементов отображения выполнены в виде по меньшей мере одного общего блока питания, выполненного с возможностью преобразования переменного электрического тока от источника питания в постоянный электрический ток с понижением 87882012.12.30 его напряжения до уровня, безопасного для передачи на расстояние, каждый светодиодный элемент отображения снабжен системой дифференциальных приемников и системой распаковки информационного сигнала, а также микропреобразователем электрического тока, выполненным с возможностью понижения напряжения постоянного электрического тока до рабочего для светодиодов значения, при этом отправляющая плата центрального блока управления связана с системой дифференциальных приемников и системой распаковки информационного сигнала каждого светодиодного элемента отображения через общую принимающую плату с дифференциальными усилителями, расположенную на расстоянии от центрального блока управления и от площади экрана, каждый светодиодный элемент отображения связан с источником питания посредством микропреобразователя электрического тока через соответствующий общий блок питания, причем корпус каждого элемента отображения выполнен полым с возможностью размещения в полости информационных и силовых линий, связанных соответственно с дифференциальными приемниками и системой распаковки информационного сигнала и с микропреобразователем электрического тока данного светодиодного элемента отображения, и снабжен средством съемного крепления элемента отображения на носителе. 2. Медиафасад по п. 1, отличающийся тем, что светодиодный элемент отображения выполнен в виде элемента, выбранного из группы, включающей по меньшей мере светодиодную линейку и светодиодный кластер. 3. Медиафасад по из п. 1 или 2, отличающийся тем, что принимающая плата содержит систему дифференциальных усилителей и систему компоновки нескольких частотных сигналов в одну более высокую частоту. 4. Медиафасад из п. 1 или 2, отличающийся тем, что центральный блок управления размещен на расстоянии до 10 км от медиафасада. 5. Медиафасад по из п. 1 или 2, отличающийся тем, что носитель выполнен в виде металлической сетки. 6. Медиафасад по из п. 1 или 2, отличающийся тем, что средство съемного крепления элемента отображения на носителе выполнено в виде средства зажимного типа.(56) 1. Технологии медийных фасадов. Сайт компании . Электронный ресурс 1 марта 2012.- Режим доступа //./ 2. Заявка / 2009/051078, 2010. 3. Заявка 2010103458 , 2011. 4. Медиафасады. Сайт компании Светоформ. Электронный ресурс - 1 марта 2012.Режим доступа ///- 5. Медиафасад. Сайт компании . Электронный ресурс - 1 марта 2012. - Режим доступа //./.64113. 6. Медиафасад на базе прозрачных светодиодных сеток и модулей. Сайт производственного центра МегаЛЕД. Электронный ресурс - 1 марта 2012. - Режим доступа//.///159/6/. 7. Презентация медиафасада на основе технологиина российском рынке. Сайт компании Билдеринг медиа. Электронный ресурс - 1 марта 2012. - Режим доступа//. /.126. Заявляемая полезная модель относится к системам наглядного представления/отображения информации, в частности к светодиодным устройствам большой площади для представления меняющегося информационного материала, и может быть использована в качестве рекламных и/или демонстрационных средств, размещаемых на стенах зданий и тому подобных поверхностях и определяемых в настоящее время как медиафасады. 2 87882012.12.30 Светодиодный медиафасад является средством динамической подсветки больших площадей зданий и совмещает в себе несколько функций. Он одновременно используется для отображения информации, световой динамической рекламы, а также декоративной подсветки фасадов различных зданий. В общем случае медиафасад представляет собой новейшую технологию, основанную на светодиодах, расположенных таким образом, что с внешней стороны визуально формируется телевизионный экран очень больших размеров,соответствующих размерам фасада здания. Управление светодиодным экраном, как правило, осуществляется при помощи персонального компьютера через специализированный контроллер и коммутационные кабели. На медиафасады большинства современных конструкций можно подавать обычный телевизионный сигнал, сигнал от видеомагнитофона,-плеера, видеокамеры, другого компьютера и т.д. Кроме того, на жесткий диск управляющего компьютера могут быть записаны предварительно подготовленные сюжеты, которые можно воспроизводить по заранее составленному расписанию. Пластичность светодиодных экранов обеспечивает возможность их применения в качестве архитектурных покрытий, в том числе на фасадах, форма которых не является плоской. В то же время, в развитии медиафасадов остается достаточно много проблем, связанных, в первую очередь, с обеспечением доступа естественного света внутрь помещения в максимально возможном количестве. В настоящее время известно большое количество различных технических и технологических решений конструкций медиафасадов, среди которых можно упомянуть 1 медиафасадна основе сеток из нержавеющей стали, в котором светодиодные модули интегрированы в высококачественную металлическую сетку медиафасад, в котором светодиоды встроены в облицовочные панели медиафасад , в котором светодиоды встроены в многослойное стекло или стеклопакеты, а питание осуществляется с помощью невидимого покрытия высокой проводимости медиафасады, в которых светодиоды вмонтированы в трубку медиафасадыи, которые представляют собой полупрозрачную систему модулей из поликарбоната с вмонтированными светодиодами медиапанели, которые представляют собой непрозрачные модули с вмонтированными светодиодами медиаленты, которые состоят из гибких цепочек высокой яркости и используются в качестве медиа-решения для освещения сложных наружных объектов интерактивное архитектурное освещение, которое реализуется на базе специальных светодиодных светильников с регулируемым углом наклона. Однако, несмотря на большое разнообразие существующих конструкций и технологий медиафасадов, все они имеют различные недостатки, среди которых можно назвать низкий процент светопропускания (вплоть до полной непрозрачности), высокую сложность монтажа и обслуживания, высокую стоимость изготовления и т.д. Так, различные известные конструкции медиафасадов, в которых светодиоды размещены между светопрозрачными пластинами 2, 3, достаточно сложны и дороги в изготовлении, монтаже и обслуживании. Известны также светодиодные медиафасады, которые конструктивно состоят из так называемых светодиодных палок (светодиоды(красный, зеленый, синий), установленные в герметичном корпусе, изготовленном из легкого сплава) 4. Эти светодиодные палки закрепляются на фасаде здания. Получается жесткая светодиодная сетка. Прозрачность конструкции составляет 80 . Известны также гермотрубки со светодиодной платой внутри, которая вставляется в направляющую ламель и жестко закрепляется на вертикальных несущих тросах 5. Получается сетка, которая монтируется на фасад здания и абсолютно не обременяет его своим конструктивным присутствием. Основные преимущества данной конструкции герметичность (водонепроницаемость), легкость, любые размеры изображения и его разрешения,3 87882012.12.30 возможность установки на различные поверхности, в том числе ломаные. Конструкция модулей позволяет провести установку любых конфигураций безопасно и в короткие сроки. Прозрачность конструкции составляет 80 . Для построения медиафасада в последнее время все же чаще используются светодиодные модули в гибких шлейфах, работающие в режиме анимационного экрана или информационного табло 6. Такой светодиодный гибкий экран имеет минимальную массу и прозрачную структуру. Светодиодный экран-сетка может быть установлен на любой поверхности, в том числе и на остекленной площади фасада, а также за стеклом внутри помещения. При этом в описанных выше конструкциях медиафасадов обеспечивается все же недостаточно высокий процент светопропускания, в частности, за счет того, что блоки питания, блоки управления, блоки распределения сигналов и т.д. для каждого элемента отображения (светодиодные линейки, кластеры и т.п.) располагаются в зоне отображающей поверхности. В качестве наиболее близкого по совокупности общих технических признаков для заявляемого медиафасада может быть принят медиафасад, содержащий множество светодиодных элементов отображения в виде светодиодных ламелей, снабженных блоками управления, связанными информационными линиями с центральным устройством управления, и блоками питания, связанными силовыми линиями с источником питания, и размещенных на носителях (горизонтальных направляющих), закрепленных на фасаде здания с формированием прозрачного, светопропускающего экрана 7. При этом конструкция такого медиафасада не решает полностью все упомянутые выше проблемы, связанные с увеличением светопропускания, упрощением монтажа и обслуживания, удешевлением конструкции. Таким образом, задачей полезной модели является разработка медиафасада с максимально простой конструкцией. Медиафасад должен обеспечивать максимально возможное светопропускание за счет уменьшения площади, перекрываемой конструктивными элементами, максимальную простоту монтажа и обслуживания, а также иметь более низкую стоимость на всех стадиях (изготовление, монтаж, обслуживание). Конструкция медиафасада должна обеспечивать также возможность его простого и надежного монтажа на поверхности фасада любой геометрии. Поставленная задача решается заявляемым медиафасадом, названным заявителем, содержащим множество светодиодных элементов отображения,снабженных блоками управления, связанными информационными линиями с центральным устройством управления, и блоками питания, связанными силовыми линиями с источником питания, и размещенных на носителях, закрепленных на фасаде здания с формированием прозрачного, светопропускающего экрана. Поставленная задача решается за счет того, что блоки управления всего множества светодиодных элементов отображения выполнены в виде одного общего дистанционно удаленного центрального блока управления, блоки питания всего множества светодиодных элементов отображения выполнены в виде по меньшей мере одного общего блока питания, выполненного с возможностью преобразования переменного электрического тока от источника питания в постоянный электрический ток с понижением его напряжения до уровня, безопасного для передачи на расстояние, каждый светодиодный элемент отображения снабжен системой дифференциальных приемников и системой распаковки информационного сигнала, а также микропреобразователем электрического тока, выполненным с возможностью понижения напряжения постоянного электрического тока до рабочего для светодиодов значения, при этом отправляющая плата центрального блока управления связана с системой дифференциальных приемников и системой распаковки информационного сигнала каждого светодиодного элемента отображения через общую принимающую плату с дифференциальными усилителями, расположенную на расстоянии от центрального блока управления и от площади экрана, каждый светодиодный элемент отображения связан с источником питания посред 4 87882012.12.30 ством микропреобразователя электрического тока через соответствующий общий блок питания, причем корпус каждого элемента отображения выполнен полым с возможностью размещения в полости информационных и силовых линий, связанных соответственно с дифференциальными приемниками и системой распаковки информационного сигнала и с микропреобразователем электрического тока данного светодиодного элемента отображения, и снабжен средством съемного крепления элемента отображения на носителе. Заявляемый медиафасад представляет собой прозрачный светодиодный экран больших и сверхбольших размеров, который может быть размещен на фасадах зданий, на потолках переходов и тоннелей, витринах, витражах и т.п. с возможностью огибать конструкции,т.е. принимать форму поверхности, на которой он размещен. С учетом описанных выше особенностей конструкции заявляемого медиафасада в пределах отображающей поверхности располагаются только элементы отображения. Все остальные элементы, такие как блоки питания, блоки управления, блоки распределения сигналов и любые другие располагаются за пределами отображающей поверхности и могут располагаться на больших расстояниях в специальных технических помещениях. Таким образом, обеспечивается основное достоинство конструкции заявляемого медиафасада,заключающееся в том, что территориально разнесены область отображения информации и система управления, что повышает как эстетический вид (нет массивных элементов в зоне каждого элемента отображения, благодаря чему достигается максимальная прозрачность и светопропускание, что дает возможность монтировать медиафасад не только на глухие стены здания, но и на полностью прозрачных фасадах и на фасадах с окнами), так и улучшает и облегчает ремонтопригодность и позволяет собирать медиафасад неограниченных размеров. Упрощение монтажа и улучшение ремонтопригодности обеспечиваются также за счет того, что светодиодные элементы отображения съемно крепятся на натянутую сетку,что упрощает монтаж больших поверхностей, а также, при необходимости, демонтаж отдельных светодиодных элементов отображения. Заявленный медиафасад может быть реализован с использованием стандартных технологий передачи данных с внесением существенных доработок, связанных с упомянутыми выше особенностями конструкции, которые будут рассмотрены ниже более подробно. В предпочтительных формах реализации светодиодный элемент отображения может быть выполнен в виде элемента, выбранного из группы, включающей по меньшей мере светодиодную линейку и светодиодный кластер. Принимающая плата предпочтительно содержит систему дифференциальных усилителей и систему компоновки нескольких частотных сигналов в одну более высокую частоту, а на обратной стороне каждый светодиодный элемент отображения оснащен системой дифференциальных приемников и системой распаковки информационного сигнала, определяющей, в какой части информационного канала он находится. Таким образом, достаточно просто может быть решена возможность передачи нескольких информационных каналов в одном проводе на большие расстояния, что позволяет вынести все элементы системы управления за пределы отображающей поверхности медиафасада. Как уже упоминалось выше, предпочтительным является, когда центральный блок управления и принимающая плата вынесены за пределы площади экрана медиафасада и даже дистанционно удалены. Так, центральный блок управления предпочтительно может быть размещен на расстоянии до 10 км от медиафасада, а общая принимающая плата с дифференциальными усилителями может быть размещена на расстоянии до 100 м и даже более от медиафасада. В предпочтительных формах реализации заявляемого медиафасада носитель выполнен в виде металлической сетки, что значительно снижает общую массу конструкции медиафасада даже по сравнению с металлическими тросами и делает ее более надежной. При этом средство съемного крепления элемента отображения на носителе предпочтительно может быть выполнено в виде средства зажимного типа, что обеспечивает воз 5 87882012.12.30 можность монтажа светодиодных элементов отображения на носителе, а также, при необходимости, их демонтажа без использования специального инструмента. Достоинства и преимущества заявляемого медиафасада ниже будут более подробно рассмотрены и описаны со ссылками на позиции фигур, на которых наглядно проиллюстрированы только некоторые примеры возможных реализаций медиафасада, которые не следует рассматривать в качестве ограничивающих. На чертежах схематично представлены фиг. 1 - изображение во фронтальной проекции медиафасада, смонтированного на фасаде здания фиг. 2 - изображение общего вида отображающей поверхности (экрана) медиафасада фиг. 3 - вид сбоку светодиодного элемента отображения фиг. 4 - схема организации информационного обеспечения/управления светодиодными элементами отображения фиг. 5 - схема питания светодиодных элементов отображения. На фиг. 1 схематично представлено изображение во фронтальной проекции заявляемого медиафасада, смонтированного на части площади фасада 1 здания с окнами 2, а на фиг. 2 - изображение общего вида отображающей поверхности (экрана) медиафасада. Отображающая поверхность (экран 3) медиафасада расположена с внешней стороны фасада 1 в зоне окон 2 таким образом, что пропускает внутрь помещениясвет практически в полном объеме (на фиг. экран 3 для наглядности прорисован более четко по сравнению с тем, как он выглядит на фасаде здания). Экран 3 сформирован множеством светодиодных элементов 4 отображения, в данной форме реализации выполненных в виде светодиодных линеек, вертикально ориентированных (в представленной форме реализации) и съемно закрепленных на носителе в виде металлической сетки 5, которая, в свою очередь, закреплена по отношению к фасаду 1 здания с натяжением. Ввиду наличия множества доступных специалистам в данной области техники различных форм реализации средств съемного крепления зажимного типа светодиодных элементов 4 отображения на носителе(металлической сетке 5), они на чертежах не представлены и в рамках данной заявки подробно рассматриваться не будут. Блоки управления всего множества светодиодных элементов 4 отображения выполнены в виде одного общего дистанционно удаленного центрального блока 6 управления. Линии 7 информационного обеспечения/управления светодиодными элементами 4 отображения(информационные линии 7) на фиг. 1 обозначены одинарными линиями со стрелками. Блоки питания всего множества светодиодных элементов 4 отображения в данной форме реализации выполнены в виде, одного общего блока 8 питания, размещенного за пределами экрана 3 медиафасада и выполненного с возможностью преобразования переменного электрического тока от источника питания в постоянный электрический ток с понижением его напряжения до уровня, безопасного для передачи на расстояние. Линии 9 питания светодиодных элементов 4 отображения на фиг. 1 обозначены двойными линиями со стрелками. На обратной стороне каждый светодиодный элемент 4 отображения оснащен системой дифференциальных приемников и системой распаковки информационного сигнала, определяющей, в какой части информационного канала он находится, а также микропреобразователем электрического тока, выполненным с возможностью понижения напряжения постоянного электрического тока до рабочего для светодиодов значения. Ввиду наличия множества доступных специалистам в данной области техники различных форм реализации упомянутых дифференциальных приемников, системы распаковки информационного сигнала и микропреобразователя электрического тока, они на чертежах не представлены и в рамках данной заявки подробно рассматриваться не будут. На фиг. 3 схематично представлено изображение светодиодного элемента 4 отображения, вид сбоку. Корпус 10 светодиодного элемента 4 отображения выполнен с полостью 11,в которой размещены информационные линии 7 и линии 9 питания, связанные соответственно с дифференциальными приемниками и системой распаковки информационного сигнала и с микропреобразователем электрического тока данного светодиодного элемента 6 87882012.12.30 4 отображения (на чертежах не изображены). В корпус 10 элемента 4 отображения встроены также светодиоды 12. На фиг. 4 представлена схема организации информационного обеспечения/управления светодиодными элементами 4 отображения. В соответствии со схемой управляющие сигналы передаются с отправляющей платы 13 общего дистанционно удаленного центрального блока 6 управления на принимающую плату 14 с дифференциальными усилителями 15 и далее на соответствующий светодиодный элемент 4 отображения с системой 16 дифференциальных приемников и системой 17 распаковки информационного сигнала. На фиг. 5 представлена схема организации питания светодиодных элементов 4 отображения. Общий блок питания на представленной на схеме форме реализации выполнен в виде электрического шкафа 18, в котором переменный электрический ток от источника питания (напряжение 220/380 ) преобразуется в постоянный электрический ток с понижением его напряжения до уровня, безопасного для передачи на расстояние, в частности до 24 . Далее постоянный электрический ток напряжением до 24 подается по соответствующим линиям 9 питания на микропреобразователь 19 электрического тока каждого светодиодного элемента 4 отображения. Заявляемый медиафасад работает следующим образом. На фасаде 1 здания на заданной площади, соответствующей площади экрана 3 медиафасада, с натяжением закрепляют металлическую сетку 5 с расчетными характеристиками металлической проволоки и с заданным размером ячеек. На вертикальных участках металлической сетки 5 с помощью средств съемного крепления зажимного типа (на чертежах не изображены) закрепляют вертикально ориентированные светодиодные элементы 4 отображения. В полостях 11 корпусов 10 светодиодных элементов 4 отображения проложены кабели информационной линии 7 и линии питания 9. Каждый светодиодный элемент 4 отображения снабжен системой 16 дифференциальных приемников, системой 17 распаковки информационного сигнала и микропреобразователем 19 электрического тока,расположенными на оборотной стороне светодиодного элемента 4 отображения. Системы 16 дифференциальных приемников и системы 17 распаковки информационного сигнала всех светодиодных элементов 4 отображения связаны информационными линиями 7 с дифференциальными усилителями 15 принимающей платы 14 (может быть расположена на расстоянии до 100 м и более от экрана 3), которая, в свою очередь, связана с отправляющей платой 13 общего дистанционно удаленного центрального блока 6 управления, который может быть выполнен, например, в виде компьютера и может быть расположен на расстоянии до 10 км и более от экрана 3. При этом дистанционно удаленный центральный блок 6 управления может осуществлять управление множеством медиафасадов через соответствующие проводные и/или беспроводные линии управления. Микропреобразователь 19 электрического тока каждого светодиодного элемента 4 отображения связан с электрическим шкафом 18, вход которого связан с источником питания (переменного электрического тока напряжением 220/380 ). В соответствии с управляющей командой, генерируемой с общего дистанционно удаленного центрального блока 6 управления либо в автоматическом режиме (в соответствии с заданной программой), либо в ручном режиме (например, путем выбора одного из режимов посредством клавиатуры и монитора компьютера), управляющий сигнал с отправляющей платы 13 передается на принимающую плату 14. В принимающей плате 14 установлены система дифференциальных усилителей 15 и система компоновки (на чертежах не обозначена) нескольких частотных сигналов в одну более высокую частоту. Через дифференциальные усилители 15 управляющий сигнал по информационным линиям 7 поступает на системы 16 дифференциальных приемников и системы 17 распаковки информационного сигнала всех светодиодных элементов 4 отображения, размещенные на обратной стороне светодиодных элементов 4 отображения. Система 17 распаковки информационного сигнала определяет, в какой части информационного канала он находит 7 87882012.12.30 ся. Таким образом, решена возможность передачи нескольких информационных каналов в одном проводе на большие расстояния, что позволяет вынести все элементы системы управления за пределы отображающей поверхности (экрана 3) медиафасада. Электрическая часть (система питания) также имеет территориальное разделение на 2 участка основные электрические блоки - электрические шкафы 18 - размещаются за пределами отображающей поверхности (экрана 3) медиафасада. Они преобразуют переменный электрический ток напряжением 220/380 в постоянный ток и понижают его до безопасного уровня, например 24 . Таким образом, к отображаемой поверхности (экран 3) подводится более высокое, чем необходимо для работы светодиодных элементов 4 отображения, но безопасное напряжение, что дает возможность уменьшить сечение электрических кабелей, передавая более высокое напряжение на большое расстояние. Каждый светодиодный элемент 4 отображения снабжен микропреобразователем 19, понижающим высокое постоянное напряжение до необходимого уровня для работы светодиодов (3-5 ). Таким образом, все кабели как информационные (линии 7 управления), так и силовые(линии 9 питания) - располагаются - в полости 11 корпусов 10 светодиодных элементов 4 отображения (светодиодных линеек), что позволяет избежать наличия множества подводящих проводов к элементам отображения на всей поверхности медиафасада. С учетом того, что все блоки управления, питания, распределения вынесены за пределы площади экрана 3 медиафасада, а также все информационные и силовые кабели расположены в полостях корпусов светодиодных линеек, значительно уменьшается относительная площадь перекрытия конструктивными элементами медиафасада площади фасада и, в первую очередь, остекленной части площади фасада, что увеличивает светопропускную способность конструкции. Кроме того, повышается ремонтопригодность конструкции в целом за счет того, что основные блоки управления, питания, распределения расположены в специально отведенных технических помещениях, удобных для доступа и работы Герметичное исполнение и специальные конструктивные компоненты обеспечивают степень защиты изделия в соответствии с классификацией 65 и температурный диапазон работы от 40 до 70, благодаря чему оборудование является надежным для работы в любых погодных условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 9

МПК / Метки

МПК: G09F 9/33, G09F 19/22

Метки: медиафасад
