Холодильная установка (варианты)

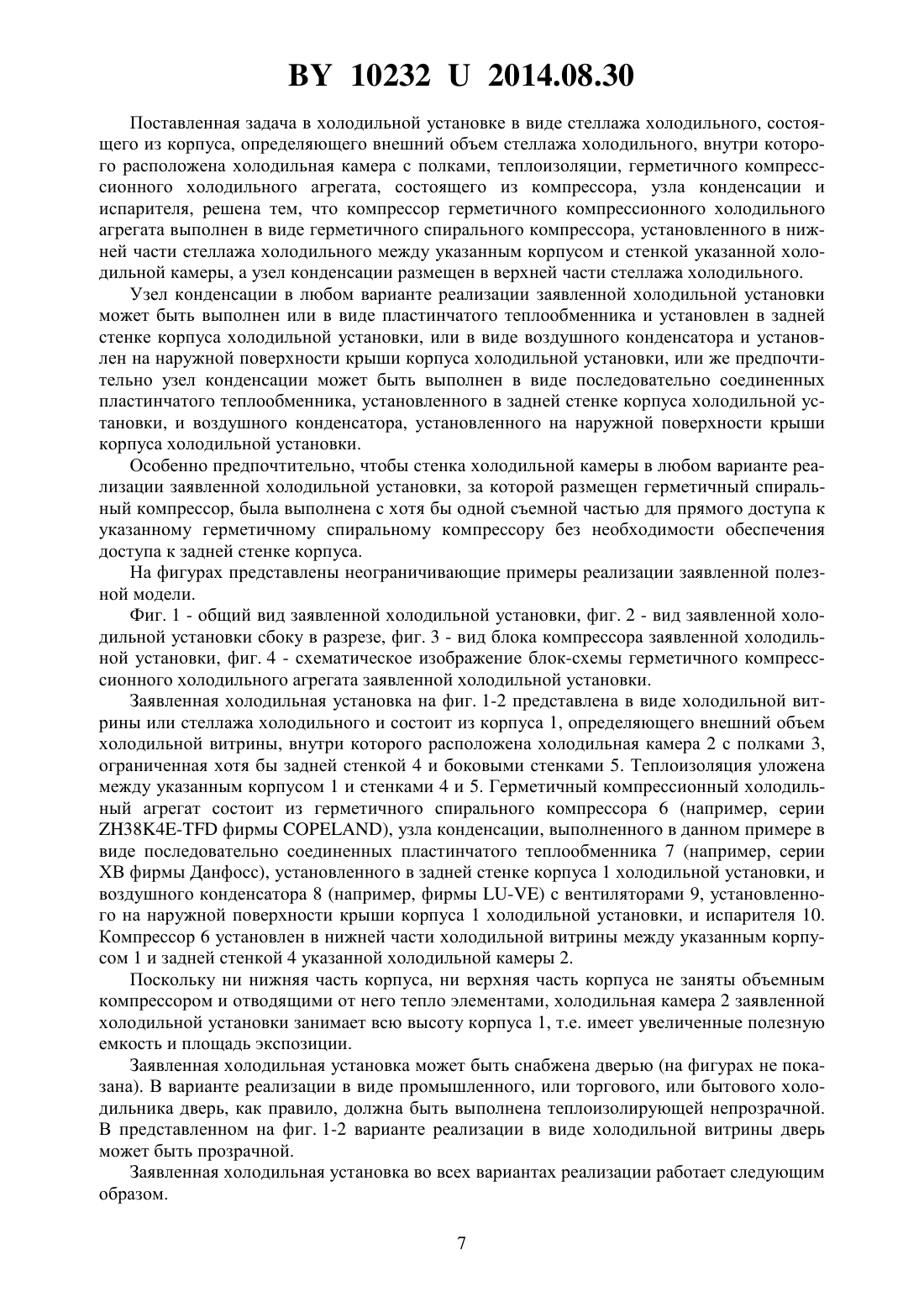

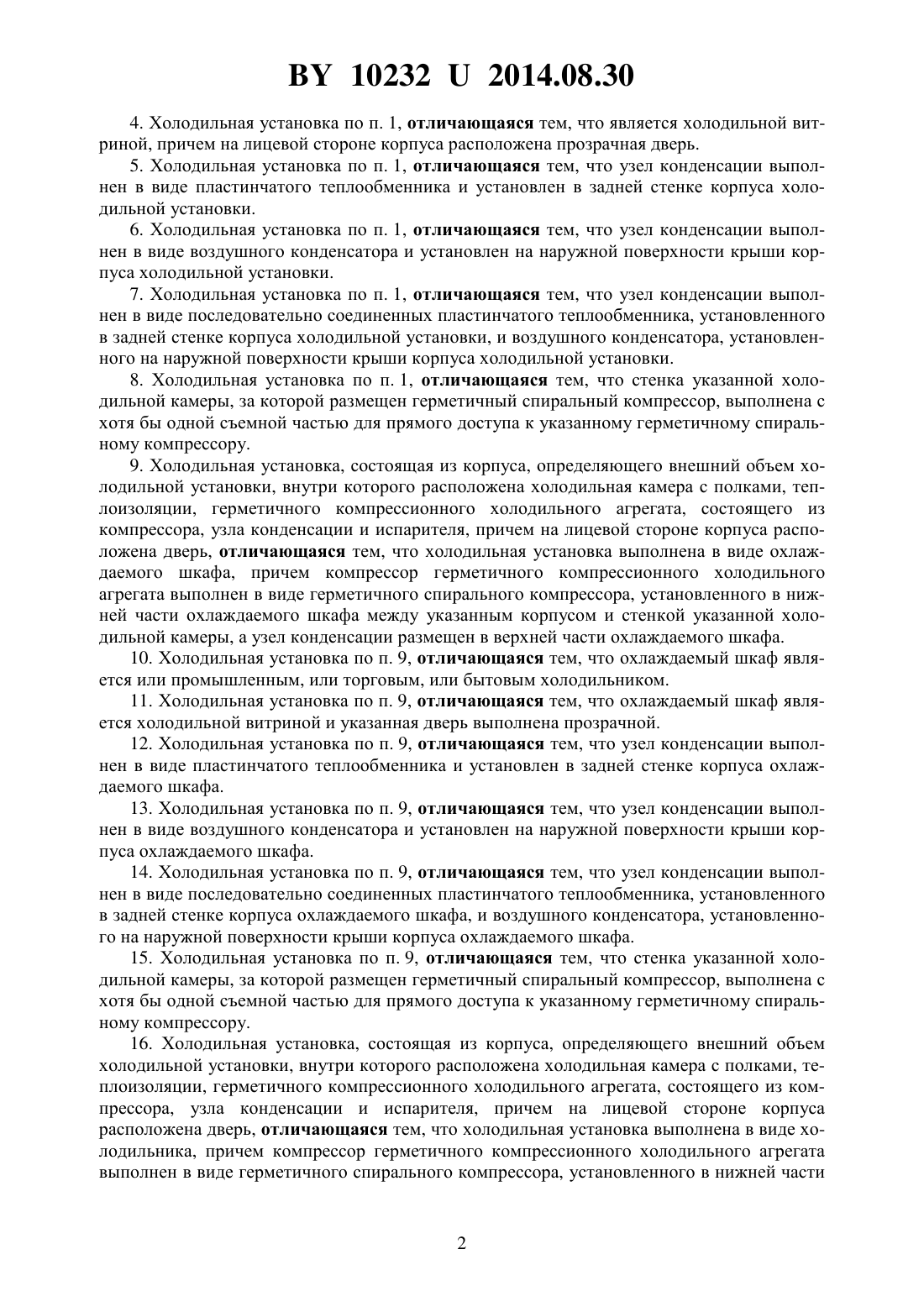

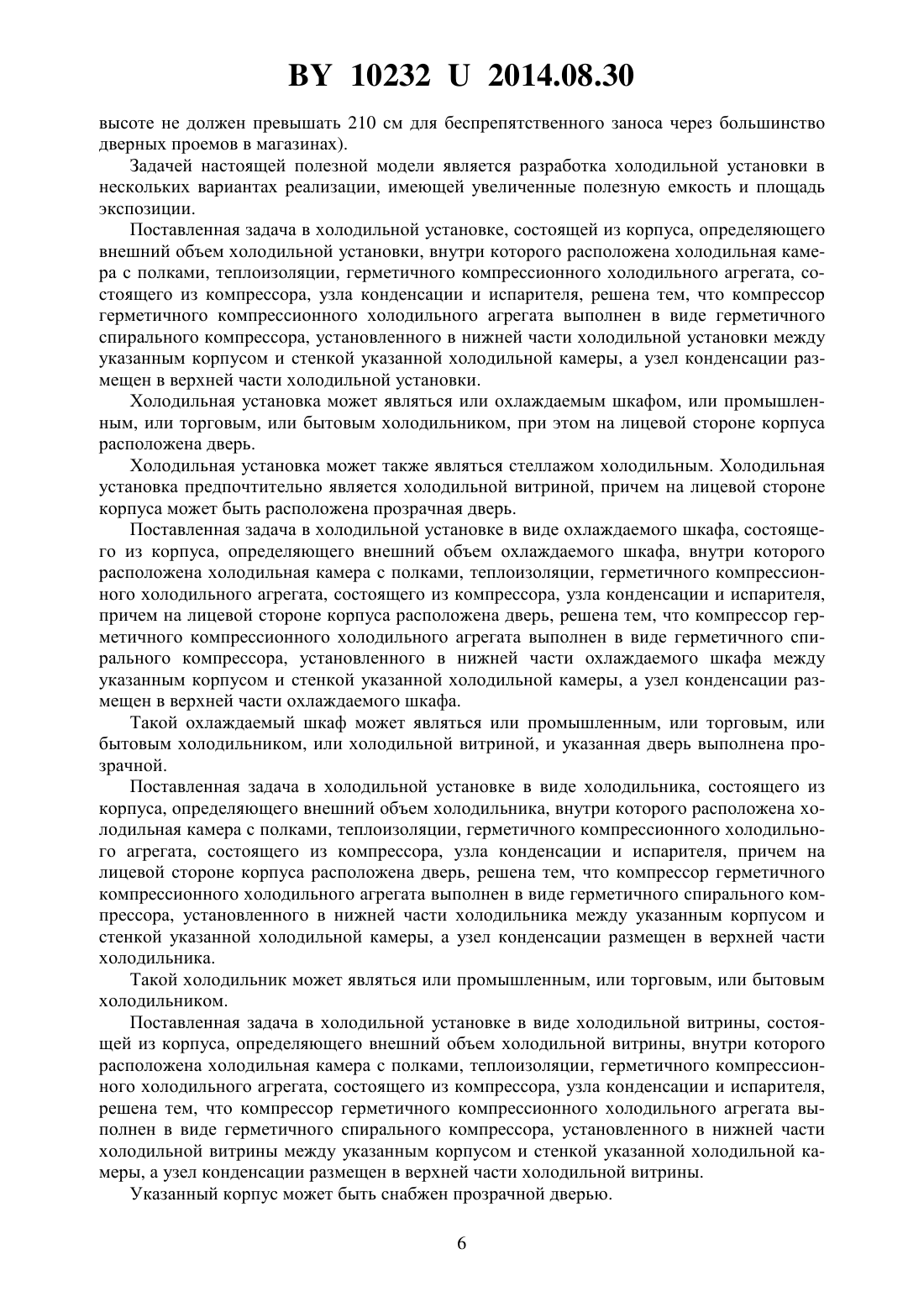

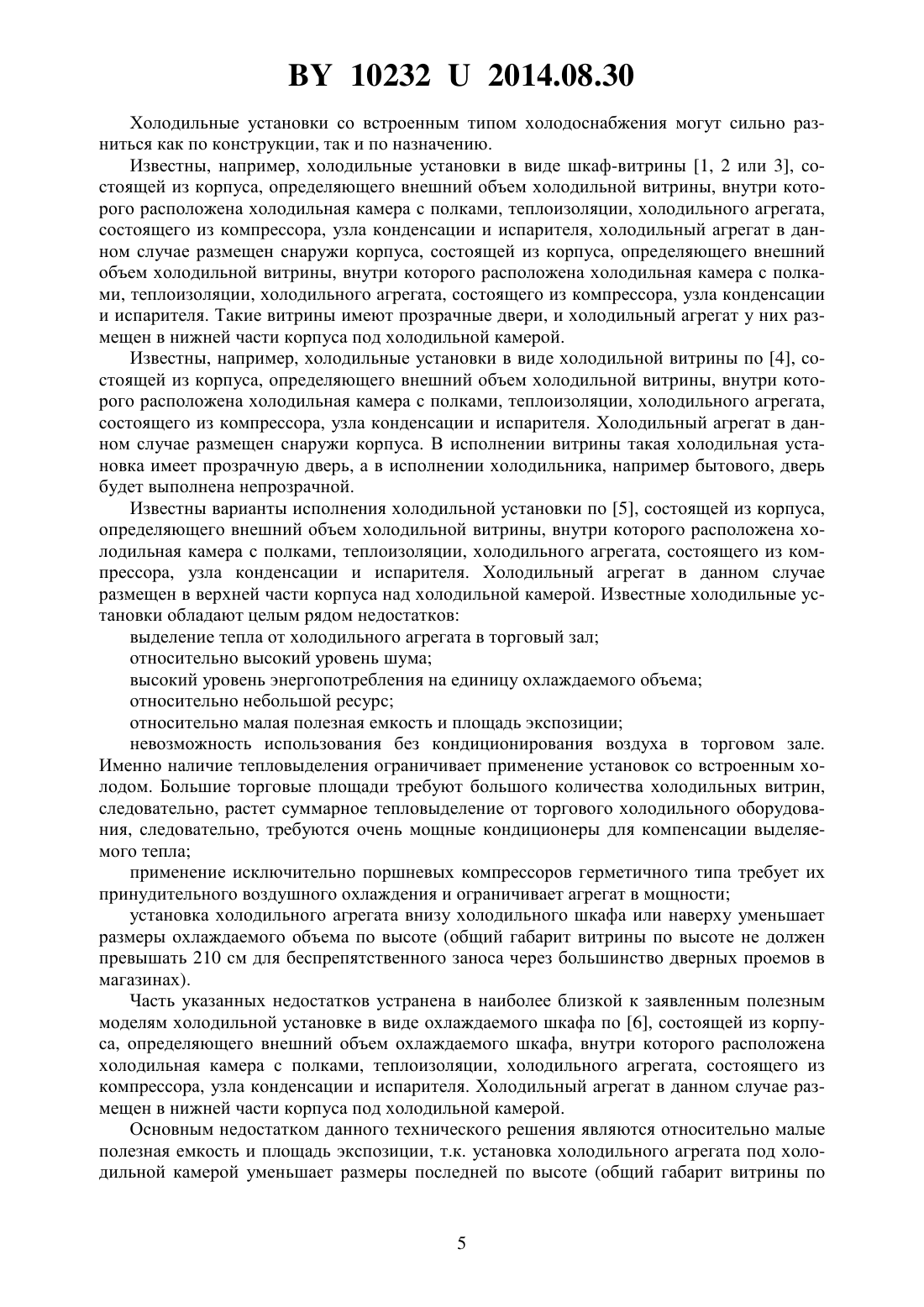

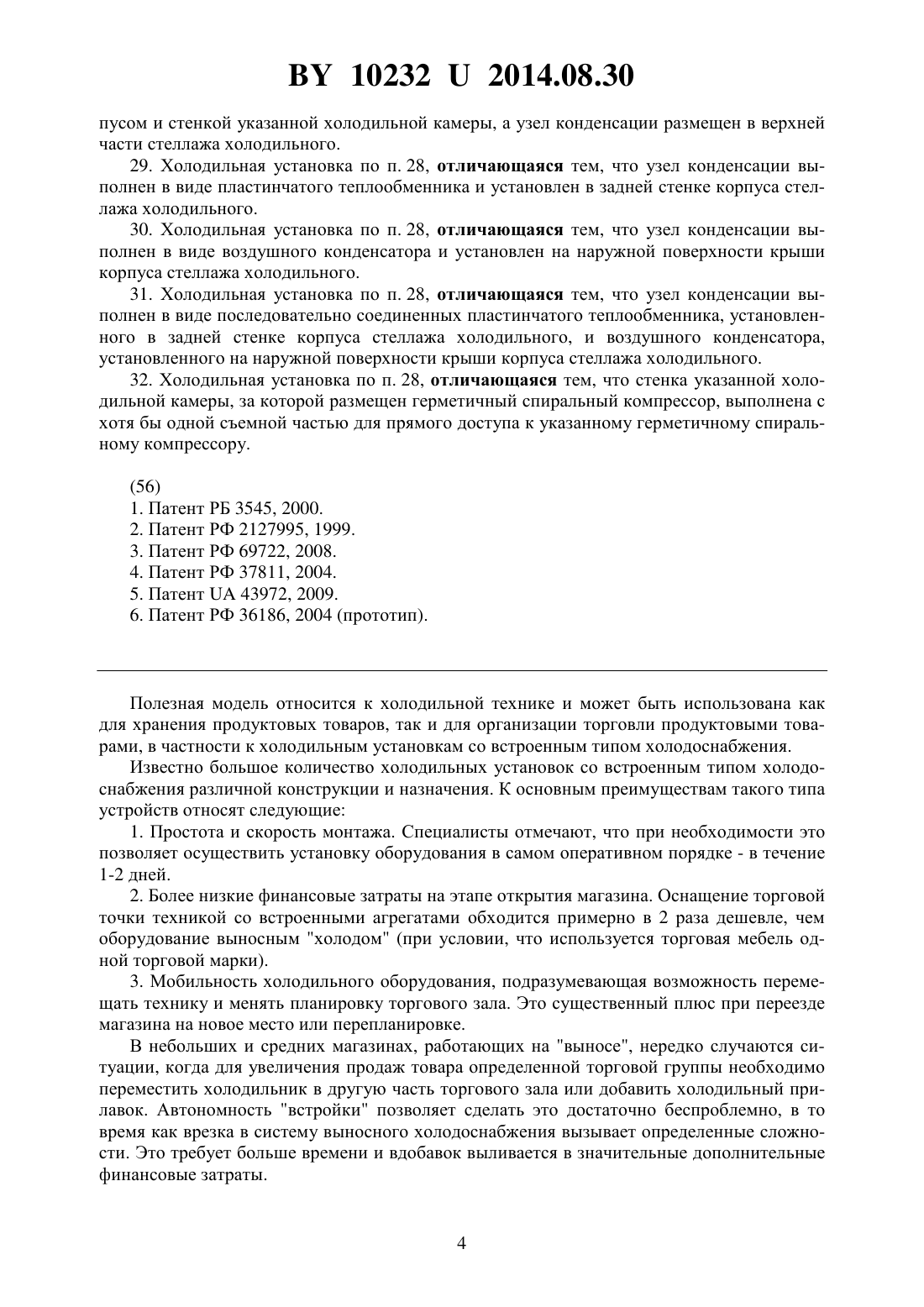

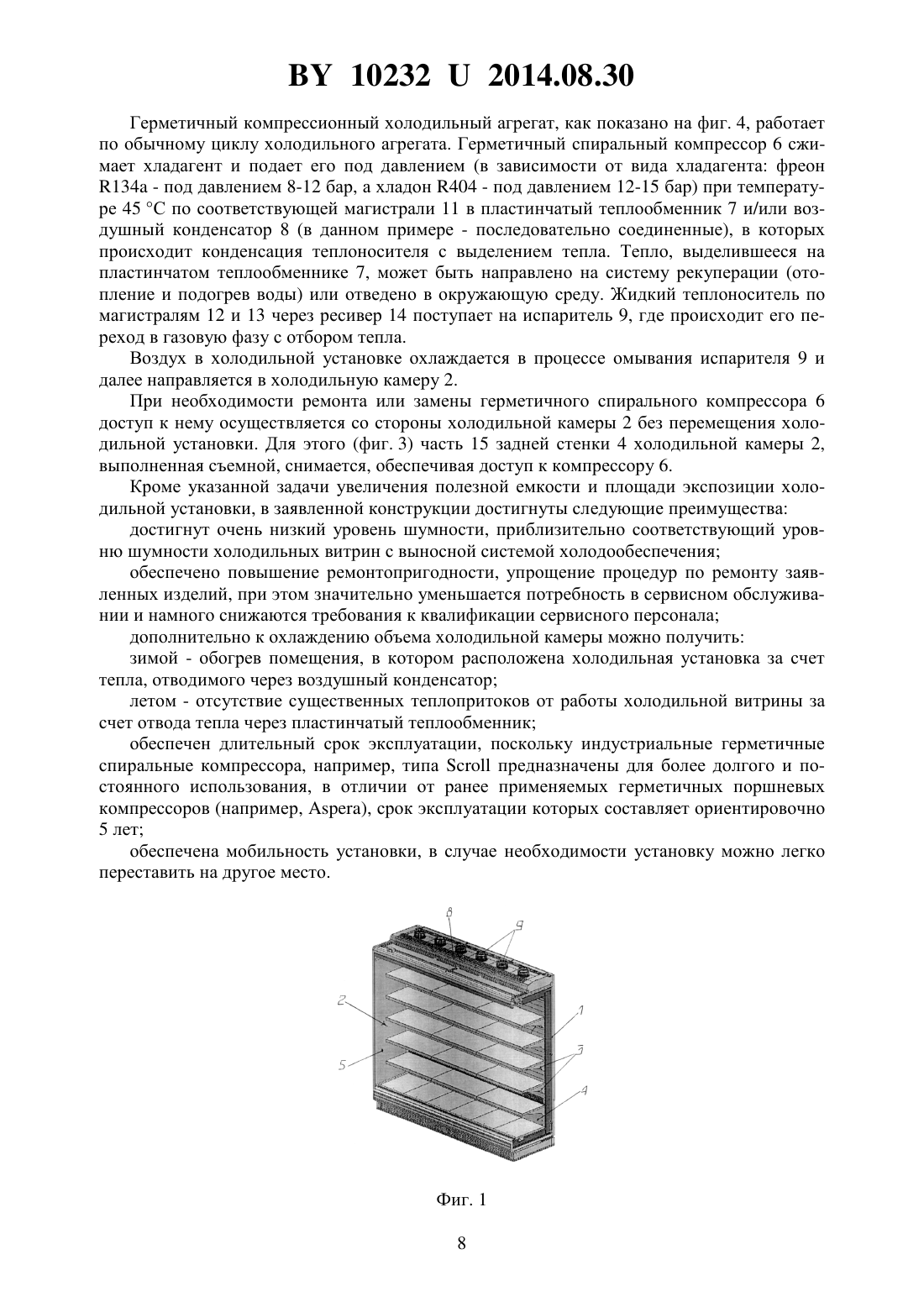

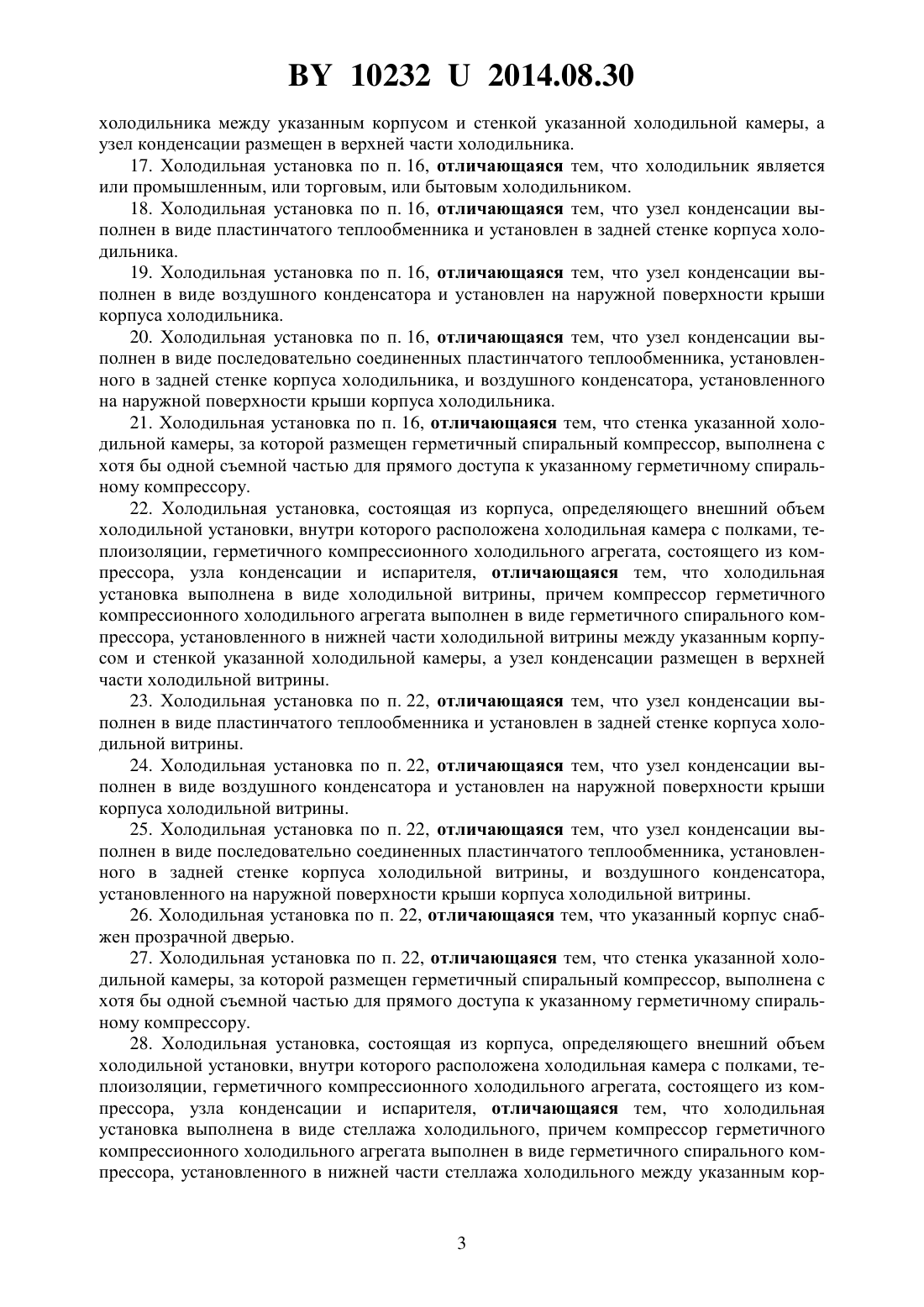

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное общество с ограниченной ответственностью Фреор Рефригерайшн(73) Патентообладатель Совместное общество с ограниченной ответственностью Фреор Рефригерайшн(57) 1. Холодильная установка, состоящая из корпуса, определяющего внешний объем холодильной установки, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, отличающаяся тем, что компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части холодильной установки между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части холодильной установки. 2. Холодильная установка по п. 1, отличающаяся тем, что является или охлаждаемым шкафом, или промышленным, или торговым, или бытовым холодильником, причем на лицевой стороне корпуса расположена дверь. 3. Холодильная установка по п. 1, отличающаяся тем, что является стеллажом холодильным. 102322014.08.30 4. Холодильная установка по п. 1, отличающаяся тем, что является холодильной витриной, причем на лицевой стороне корпуса расположена прозрачная дверь. 5. Холодильная установка по п. 1, отличающаяся тем, что узел конденсации выполнен в виде пластинчатого теплообменника и установлен в задней стенке корпуса холодильной установки. 6. Холодильная установка по п. 1, отличающаяся тем, что узел конденсации выполнен в виде воздушного конденсатора и установлен на наружной поверхности крыши корпуса холодильной установки. 7. Холодильная установка по п. 1, отличающаяся тем, что узел конденсации выполнен в виде последовательно соединенных пластинчатого теплообменника, установленного в задней стенке корпуса холодильной установки, и воздушного конденсатора, установленного на наружной поверхности крыши корпуса холодильной установки. 8. Холодильная установка по п. 1, отличающаяся тем, что стенка указанной холодильной камеры, за которой размещен герметичный спиральный компрессор, выполнена с хотя бы одной съемной частью для прямого доступа к указанному герметичному спиральному компрессору. 9. Холодильная установка, состоящая из корпуса, определяющего внешний объем холодильной установки, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, причем на лицевой стороне корпуса расположена дверь, отличающаяся тем, что холодильная установка выполнена в виде охлаждаемого шкафа, причем компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части охлаждаемого шкафа между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части охлаждаемого шкафа. 10. Холодильная установка по п. 9, отличающаяся тем, что охлаждаемый шкаф является или промышленным, или торговым, или бытовым холодильником. 11. Холодильная установка по п. 9, отличающаяся тем, что охлаждаемый шкаф является холодильной витриной и указанная дверь выполнена прозрачной. 12. Холодильная установка по п. 9, отличающаяся тем, что узел конденсации выполнен в виде пластинчатого теплообменника и установлен в задней стенке корпуса охлаждаемого шкафа. 13. Холодильная установка по п. 9, отличающаяся тем, что узел конденсации выполнен в виде воздушного конденсатора и установлен на наружной поверхности крыши корпуса охлаждаемого шкафа. 14. Холодильная установка по п. 9, отличающаяся тем, что узел конденсации выполнен в виде последовательно соединенных пластинчатого теплообменника, установленного в задней стенке корпуса охлаждаемого шкафа, и воздушного конденсатора, установленного на наружной поверхности крыши корпуса охлаждаемого шкафа. 15. Холодильная установка по п. 9, отличающаяся тем, что стенка указанной холодильной камеры, за которой размещен герметичный спиральный компрессор, выполнена с хотя бы одной съемной частью для прямого доступа к указанному герметичному спиральному компрессору. 16. Холодильная установка, состоящая из корпуса, определяющего внешний объем холодильной установки, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, причем на лицевой стороне корпуса расположена дверь, отличающаяся тем, что холодильная установка выполнена в виде холодильника, причем компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части 102322014.08.30 холодильника между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части холодильника. 17. Холодильная установка по п. 16, отличающаяся тем, что холодильник является или промышленным, или торговым, или бытовым холодильником. 18. Холодильная установка по п. 16, отличающаяся тем, что узел конденсации выполнен в виде пластинчатого теплообменника и установлен в задней стенке корпуса холодильника. 19. Холодильная установка по п. 16, отличающаяся тем, что узел конденсации выполнен в виде воздушного конденсатора и установлен на наружной поверхности крыши корпуса холодильника. 20. Холодильная установка по п. 16, отличающаяся тем, что узел конденсации выполнен в виде последовательно соединенных пластинчатого теплообменника, установленного в задней стенке корпуса холодильника, и воздушного конденсатора, установленного на наружной поверхности крыши корпуса холодильника. 21. Холодильная установка по п. 16, отличающаяся тем, что стенка указанной холодильной камеры, за которой размещен герметичный спиральный компрессор, выполнена с хотя бы одной съемной частью для прямого доступа к указанному герметичному спиральному компрессору. 22. Холодильная установка, состоящая из корпуса, определяющего внешний объем холодильной установки, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, отличающаяся тем, что холодильная установка выполнена в виде холодильной витрины, причем компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части холодильной витрины между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части холодильной витрины. 23. Холодильная установка по п. 22, отличающаяся тем, что узел конденсации выполнен в виде пластинчатого теплообменника и установлен в задней стенке корпуса холодильной витрины. 24. Холодильная установка по п. 22, отличающаяся тем, что узел конденсации выполнен в виде воздушного конденсатора и установлен на наружной поверхности крыши корпуса холодильной витрины. 25. Холодильная установка по п. 22, отличающаяся тем, что узел конденсации выполнен в виде последовательно соединенных пластинчатого теплообменника, установленного в задней стенке корпуса холодильной витрины, и воздушного конденсатора,установленного на наружной поверхности крыши корпуса холодильной витрины. 26. Холодильная установка по п. 22, отличающаяся тем, что указанный корпус снабжен прозрачной дверью. 27. Холодильная установка по п. 22, отличающаяся тем, что стенка указанной холодильной камеры, за которой размещен герметичный спиральный компрессор, выполнена с хотя бы одной съемной частью для прямого доступа к указанному герметичному спиральному компрессору. 28. Холодильная установка, состоящая из корпуса, определяющего внешний объем холодильной установки, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, отличающаяся тем, что холодильная установка выполнена в виде стеллажа холодильного, причем компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части стеллажа холодильного между указанным кор 3 102322014.08.30 пусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части стеллажа холодильного. 29. Холодильная установка по п. 28, отличающаяся тем, что узел конденсации выполнен в виде пластинчатого теплообменника и установлен в задней стенке корпуса стеллажа холодильного. 30. Холодильная установка по п. 28, отличающаяся тем, что узел конденсации выполнен в виде воздушного конденсатора и установлен на наружной поверхности крыши корпуса стеллажа холодильного. 31. Холодильная установка по п. 28, отличающаяся тем, что узел конденсации выполнен в виде последовательно соединенных пластинчатого теплообменника, установленного в задней стенке корпуса стеллажа холодильного, и воздушного конденсатора,установленного на наружной поверхности крыши корпуса стеллажа холодильного. 32. Холодильная установка по п. 28, отличающаяся тем, что стенка указанной холодильной камеры, за которой размещен герметичный спиральный компрессор, выполнена с хотя бы одной съемной частью для прямого доступа к указанному герметичному спиральному компрессору. Полезная модель относится к холодильной технике и может быть использована как для хранения продуктовых товаров, так и для организации торговли продуктовыми товарами, в частности к холодильным установкам со встроенным типом холодоснабжения. Известно большое количество холодильных установок со встроенным типом холодоснабжения различной конструкции и назначения. К основным преимуществам такого типа устройств относят следующие 1. Простота и скорость монтажа. Специалисты отмечают, что при необходимости это позволяет осуществить установку оборудования в самом оперативном порядке - в течение 1-2 дней. 2. Более низкие финансовые затраты на этапе открытия магазина. Оснащение торговой точки техникой со встроенными агрегатами обходится примерно в 2 раза дешевле, чем оборудование выносным холодом (при условии, что используется торговая мебель одной торговой марки). 3. Мобильность холодильного оборудования, подразумевающая возможность перемещать технику и менять планировку торгового зала. Это существенный плюс при переезде магазина на новое место или перепланировке. В небольших и средних магазинах, работающих на выносе, нередко случаются ситуации, когда для увеличения продаж товара определенной торговой группы необходимо переместить холодильник в другую часть торгового зала или добавить холодильный прилавок. Автономность встройки позволяет сделать это достаточно беспроблемно, в то время как врезка в систему выносного холодоснабжения вызывает определенные сложности. Это требует больше времени и вдобавок выливается в значительные дополнительные финансовые затраты. 102322014.08.30 Холодильные установки со встроенным типом холодоснабжения могут сильно разниться как по конструкции, так и по назначению. Известны, например, холодильные установки в виде шкаф-витрины 1, 2 или 3, состоящей из корпуса, определяющего внешний объем холодильной витрины, внутри которого расположена холодильная камера с полками, теплоизоляции, холодильного агрегата,состоящего из компрессора, узла конденсации и испарителя, холодильный агрегат в данном случае размещен снаружи корпуса, состоящей из корпуса, определяющего внешний объем холодильной витрины, внутри которого расположена холодильная камера с полками, теплоизоляции, холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя. Такие витрины имеют прозрачные двери, и холодильный агрегат у них размещен в нижней части корпуса под холодильной камерой. Известны, например, холодильные установки в виде холодильной витрины по 4, состоящей из корпуса, определяющего внешний объем холодильной витрины, внутри которого расположена холодильная камера с полками, теплоизоляции, холодильного агрегата,состоящего из компрессора, узла конденсации и испарителя. Холодильный агрегат в данном случае размещен снаружи корпуса. В исполнении витрины такая холодильная установка имеет прозрачную дверь, а в исполнении холодильника, например бытового, дверь будет выполнена непрозрачной. Известны варианты исполнения холодильной установки по 5, состоящей из корпуса,определяющего внешний объем холодильной витрины, внутри которого расположена холодильная камера с полками, теплоизоляции, холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя. Холодильный агрегат в данном случае размещен в верхней части корпуса над холодильной камерой. Известные холодильные установки обладают целым рядом недостатков выделение тепла от холодильного агрегата в торговый зал относительно высокий уровень шума высокий уровень энергопотребления на единицу охлаждаемого объема относительно небольшой ресурс относительно малая полезная емкость и площадь экспозиции невозможность использования без кондиционирования воздуха в торговом зале. Именно наличие тепловыделения ограничивает применение установок со встроенным холодом. Большие торговые площади требуют большого количества холодильных витрин,следовательно, растет суммарное тепловыделение от торгового холодильного оборудования, следовательно, требуются очень мощные кондиционеры для компенсации выделяемого тепла применение исключительно поршневых компрессоров герметичного типа требует их принудительного воздушного охлаждения и ограничивает агрегат в мощности установка холодильного агрегата внизу холодильного шкафа или наверху уменьшает размеры охлаждаемого объема по высоте (общий габарит витрины по высоте не должен превышать 210 см для беспрепятственного заноса через большинство дверных проемов в магазинах). Часть указанных недостатков устранена в наиболее близкой к заявленным полезным моделям холодильной установке в виде охлаждаемого шкафа по 6, состоящей из корпуса, определяющего внешний объем охлаждаемого шкафа, внутри которого расположена холодильная камера с полками, теплоизоляции, холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя. Холодильный агрегат в данном случае размещен в нижней части корпуса под холодильной камерой. Основным недостатком данного технического решения являются относительно малые полезная емкость и площадь экспозиции, т.к. установка холодильного агрегата под холодильной камерой уменьшает размеры последней по высоте (общий габарит витрины по 102322014.08.30 высоте не должен превышать 210 см для беспрепятственного заноса через большинство дверных проемов в магазинах). Задачей настоящей полезной модели является разработка холодильной установки в нескольких вариантах реализации, имеющей увеличенные полезную емкость и площадь экспозиции. Поставленная задача в холодильной установке, состоящей из корпуса, определяющего внешний объем холодильной установки, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, решена тем, что компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части холодильной установки между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части холодильной установки. Холодильная установка может являться или охлаждаемым шкафом, или промышленным, или торговым, или бытовым холодильником, при этом на лицевой стороне корпуса расположена дверь. Холодильная установка может также являться стеллажом холодильным. Холодильная установка предпочтительно является холодильной витриной, причем на лицевой стороне корпуса может быть расположена прозрачная дверь. Поставленная задача в холодильной установке в виде охлаждаемого шкафа, состоящего из корпуса, определяющего внешний объем охлаждаемого шкафа, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя,причем на лицевой стороне корпуса расположена дверь, решена тем, что компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части охлаждаемого шкафа между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части охлаждаемого шкафа. Такой охлаждаемый шкаф может являться или промышленным, или торговым, или бытовым холодильником, или холодильной витриной, и указанная дверь выполнена прозрачной. Поставленная задача в холодильной установке в виде холодильника, состоящего из корпуса, определяющего внешний объем холодильника, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, причем на лицевой стороне корпуса расположена дверь, решена тем, что компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части холодильника между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части холодильника. Такой холодильник может являться или промышленным, или торговым, или бытовым холодильником. Поставленная задача в холодильной установке в виде холодильной витрины, состоящей из корпуса, определяющего внешний объем холодильной витрины, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компрессионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя,решена тем, что компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части холодильной витрины между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части холодильной витрины. Указанный корпус может быть снабжен прозрачной дверью. 6 102322014.08.30 Поставленная задача в холодильной установке в виде стеллажа холодильного, состоящего из корпуса, определяющего внешний объем стеллажа холодильного, внутри которого расположена холодильная камера с полками, теплоизоляции, герметичного компресссионного холодильного агрегата, состоящего из компрессора, узла конденсации и испарителя, решена тем, что компрессор герметичного компрессионного холодильного агрегата выполнен в виде герметичного спирального компрессора, установленного в нижней части стеллажа холодильного между указанным корпусом и стенкой указанной холодильной камеры, а узел конденсации размещен в верхней части стеллажа холодильного. Узел конденсации в любом варианте реализации заявленной холодильной установки может быть выполнен или в виде пластинчатого теплообменника и установлен в задней стенке корпуса холодильной установки, или в виде воздушного конденсатора и установлен на наружной поверхности крыши корпуса холодильной установки, или же предпочтительно узел конденсации может быть выполнен в виде последовательно соединенных пластинчатого теплообменника, установленного в задней стенке корпуса холодильной установки, и воздушного конденсатора, установленного на наружной поверхности крыши корпуса холодильной установки. Особенно предпочтительно, чтобы стенка холодильной камеры в любом варианте реализации заявленной холодильной установки, за которой размещен герметичный спиральный компрессор, была выполнена с хотя бы одной съемной частью для прямого доступа к указанному герметичному спиральному компрессору без необходимости обеспечения доступа к задней стенке корпуса. На фигурах представлены неограничивающие примеры реализации заявленной полезной модели. Фиг. 1 - общий вид заявленной холодильной установки, фиг. 2 - вид заявленной холодильной установки сбоку в разрезе, фиг. 3 - вид блока компрессора заявленной холодильной установки, фиг. 4 - схематическое изображение блок-схемы герметичного компресссионного холодильного агрегата заявленной холодильной установки. Заявленная холодильная установка на фиг. 1-2 представлена в виде холодильной витрины или стеллажа холодильного и состоит из корпуса 1, определяющего внешний объем холодильной витрины, внутри которого расположена холодильная камера 2 с полками 3,ограниченная хотя бы задней стенкой 4 и боковыми стенками 5. Теплоизоляция уложена между указанным корпусом 1 и стенками 4 и 5. Герметичный компрессионный холодильный агрегат состоит из герметичного спирального компрессора 6 (например, серии 384- фирмы ), узла конденсации, выполненного в данном примере в виде последовательно соединенных пластинчатого теплообменника 7 (например, серии ХВ фирмы Данфосс), установленного в задней стенке корпуса 1 холодильной установки, и воздушного конденсатора 8 (например, фирмы -) с вентиляторами 9, установленного на наружной поверхности крыши корпуса 1 холодильной установки, и испарителя 10. Компрессор 6 установлен в нижней части холодильной витрины между указанным корпусом 1 и задней стенкой 4 указанной холодильной камеры 2. Поскольку ни нижняя часть корпуса, ни верхняя часть корпуса не заняты объемным компрессором и отводящими от него тепло элементами, холодильная камера 2 заявленной холодильной установки занимает всю высоту корпуса 1, т.е. имеет увеличенные полезную емкость и площадь экспозиции. Заявленная холодильная установка может быть снабжена дверью (на фигурах не показана). В варианте реализации в виде промышленного, или торгового, или бытового холодильника дверь, как правило, должна быть выполнена теплоизолирующей непрозрачной. В представленном на фиг. 1-2 варианте реализации в виде холодильной витрины дверь может быть прозрачной. Заявленная холодильная установка во всех вариантах реализации работает следующим образом. 7 102322014.08.30 Герметичный компрессионный холодильный агрегат, как показано на фиг. 4, работает по обычному циклу холодильного агрегата. Герметичный спиральный компрессор 6 сжимает хладагент и подает его под давлением (в зависимости от вида хладагента фреон 134 - под давлением 8-12 бар, а хладон 404 - под давлением 12-15 бар) при температуре 45 С по соответствующей магистрали 11 в пластинчатый теплообменник 7 и/или воздушный конденсатор 8 (в данном примере - последовательно соединенные), в которых происходит конденсация теплоносителя с выделением тепла. Тепло, выделившееся на пластинчатом теплообменнике 7, может быть направлено на систему рекуперации (отопление и подогрев воды) или отведено в окружающую среду. Жидкий теплоноситель по магистралям 12 и 13 через ресивер 14 поступает на испаритель 9, где происходит его переход в газовую фазу с отбором тепла. Воздух в холодильной установке охлаждается в процессе омывания испарителя 9 и далее направляется в холодильную камеру 2. При необходимости ремонта или замены герметичного спирального компрессора 6 доступ к нему осуществляется со стороны холодильной камеры 2 без перемещения холодильной установки. Для этого (фиг. 3) часть 15 задней стенки 4 холодильной камеры 2,выполненная съемной, снимается, обеспечивая доступ к компрессору 6. Кроме указанной задачи увеличения полезной емкости и площади экспозиции холодильной установки, в заявленной конструкции достигнуты следующие преимущества достигнут очень низкий уровень шумности, приблизительно соответствующий уровню шумности холодильных витрин с выносной системой холодообеспечения обеспечено повышение ремонтопригодности, упрощение процедур по ремонту заявленных изделий, при этом значительно уменьшается потребность в сервисном обслуживании и намного снижаются требования к квалификации сервисного персонала дополнительно к охлаждению объема холодильной камеры можно получить зимой - обогрев помещения, в котором расположена холодильная установка за счет тепла, отводимого через воздушный конденсатор летом - отсутствие существенных теплопритоков от работы холодильной витрины за счет отвода тепла через пластинчатый теплообменник обеспечен длительный срок эксплуатации, поскольку индустриальные герметичные спиральные компрессора, например, типапредназначены для более долгого и постоянного использования, в отличии от ранее применяемых герметичных поршневых компрессоров (например, ), срок эксплуатации которых составляет ориентировочно 5 лет обеспечена мобильность установки, в случае необходимости установку можно легко переставить на другое место. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 9
