Холодильная установка

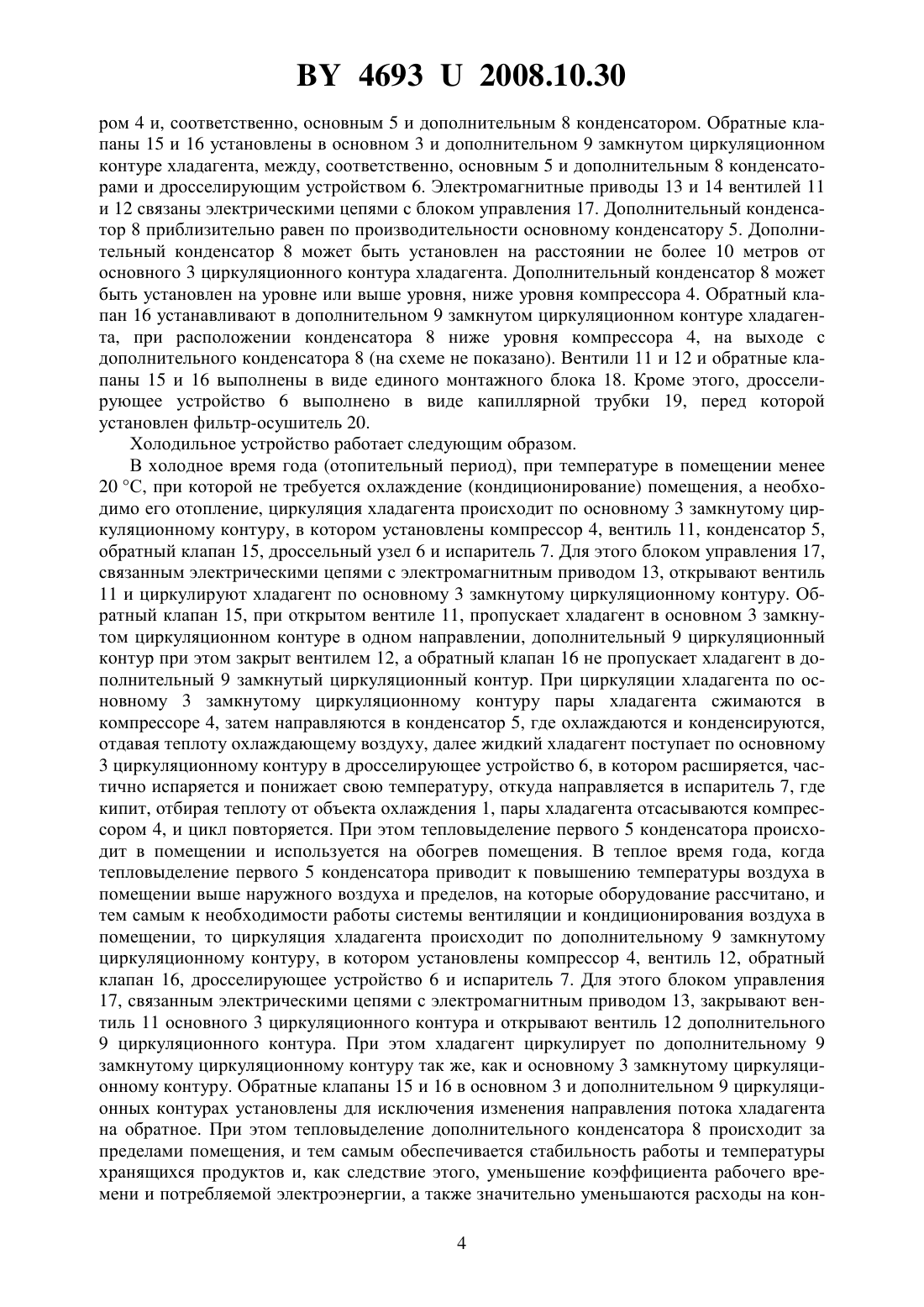

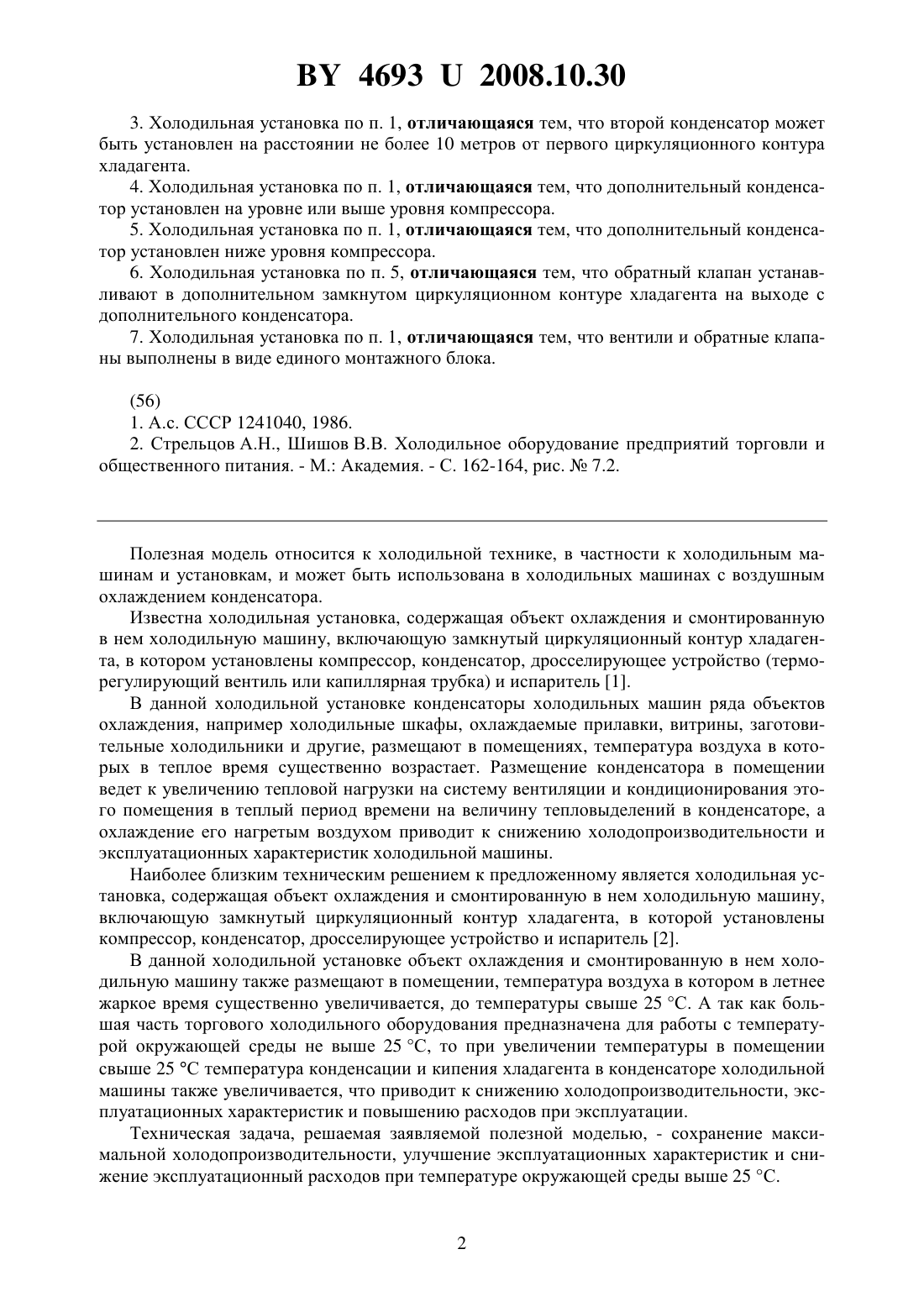

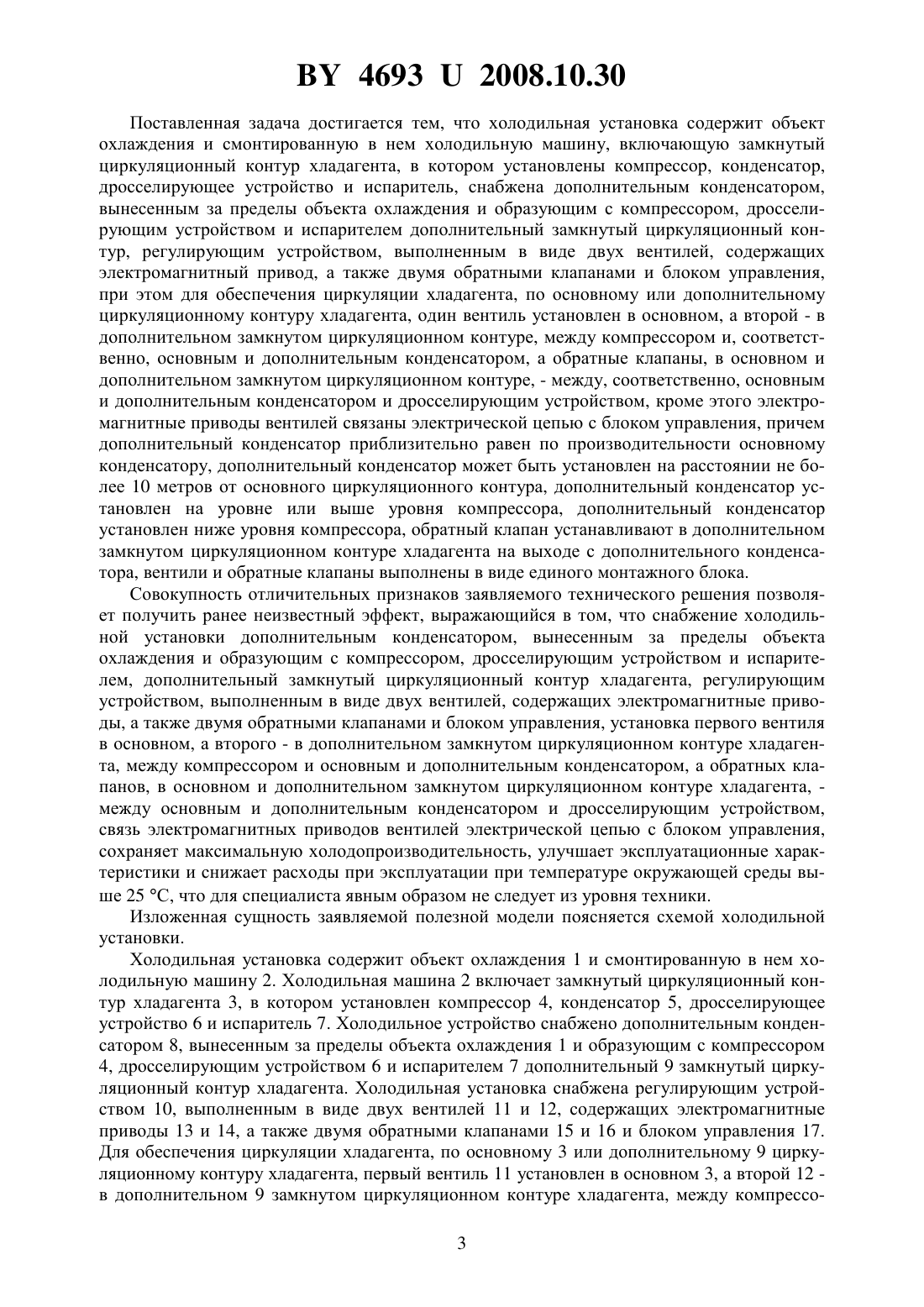

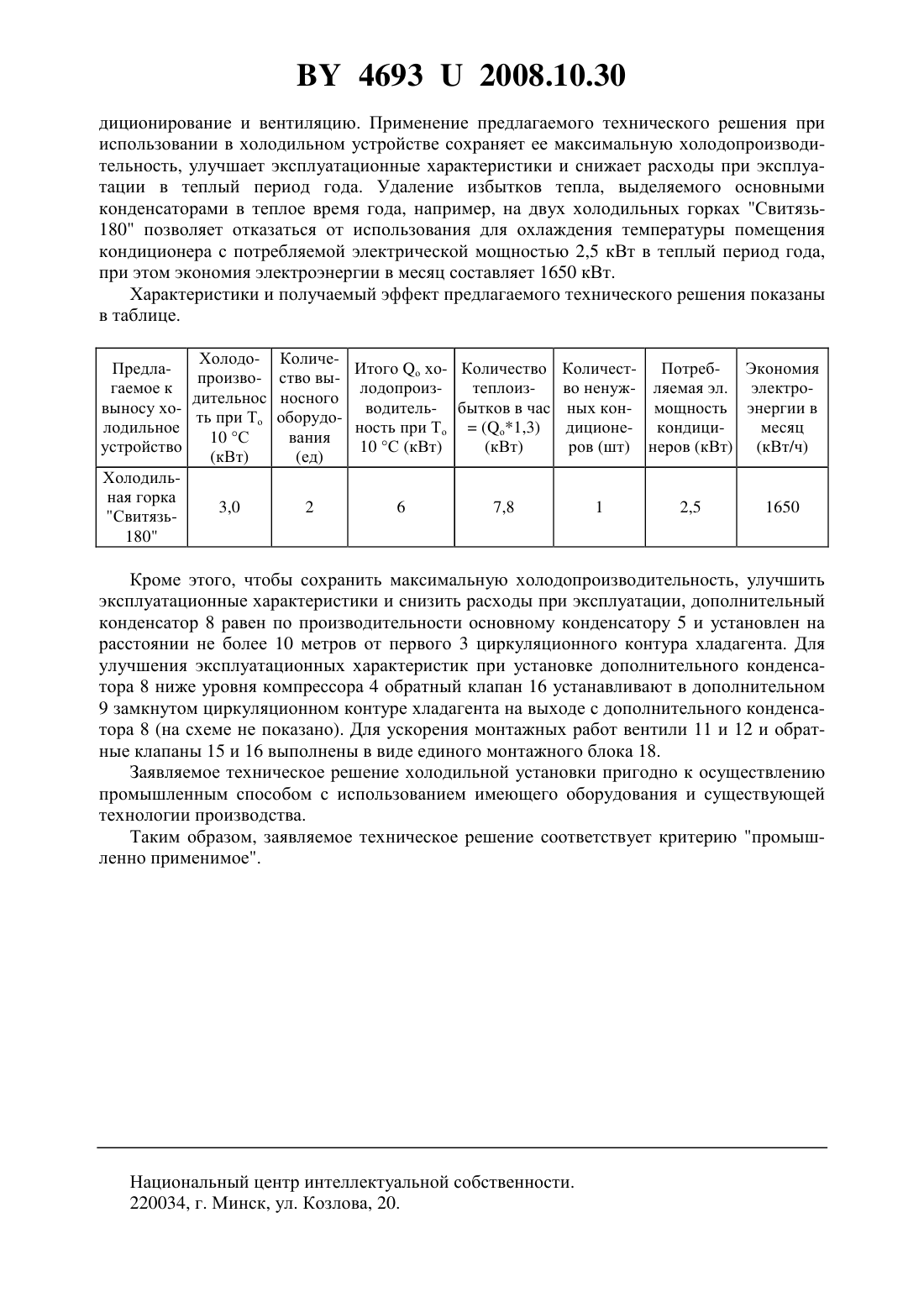

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Гордеенко Анатолий Николаевич(72) Автор Гордеенко Анатолий Николаевич(73) Патентообладатель Гордеенко Анатолий Николаевич(57) 1. Холодильная установка, содержащая объект охлаждения и смонтированную в нем холодильную машину, включающую замкнутый циркуляционный контур хладагента, в котором установлены компрессор, конденсатор, дросселирующее устройство и испаритель, отличающаяся тем, что снабжена дополнительным конденсатором, вынесенным за пределы объекта охлаждения и образующим с компрессором, дросселирующим устройством и испарителем дополнительный замкнутый циркуляционный контур хладагента,регулирующим устройством, выполненным в виде двух вентилей, содержащих электромагнитные приводы, а также двумя обратными клапанами и блоком управления, при этом для обеспечения циркуляции хладагента, по основному или дополнительному циркуляционному контуру хладагента, первый вентиль установлен в основном, а второй - в дополнительном замкнутом циркуляционном контуре хладагента, между компрессором и,соответственно, основным и дополнительным конденсатором, а обратные клапаны, в основном и дополнительном замкнутом циркуляционном контуре хладагента, - между, соответственно, основным и дополнительным конденсатором и дросселирующим устройством, кроме этого электромагнитные приводы вентилей связаны электрической цепью с блоком управления. 2. Холодильная установка по п. 1, отличающаяся тем, что второй конденсатор приблизительно равен по производительности первому конденсатору. 46932008.10.30 3. Холодильная установка по п. 1, отличающаяся тем, что второй конденсатор может быть установлен на расстоянии не более 10 метров от первого циркуляционного контура хладагента. 4. Холодильная установка по п. 1, отличающаяся тем, что дополнительный конденсатор установлен на уровне или выше уровня компрессора. 5. Холодильная установка по п. 1, отличающаяся тем, что дополнительный конденсатор установлен ниже уровня компрессора. 6. Холодильная установка по п. 5, отличающаяся тем, что обратный клапан устанавливают в дополнительном замкнутом циркуляционном контуре хладагента на выходе с дополнительного конденсатора. 7. Холодильная установка по п. 1, отличающаяся тем, что вентили и обратные клапаны выполнены в виде единого монтажного блока.(56) 1. А.с. СССР 1241040, 1986. 2. Стрельцов А.Н., Шишов В.В. Холодильное оборудование предприятий торговли и общественного питания. - М. Академия. - С. 162-164, рис.7.2. Полезная модель относится к холодильной технике, в частности к холодильным машинам и установкам, и может быть использована в холодильных машинах с воздушным охлаждением конденсатора. Известна холодильная установка, содержащая объект охлаждения и смонтированную в нем холодильную машину, включающую замкнутый циркуляционный контур хладагента, в котором установлены компрессор, конденсатор, дросселирующее устройство (терморегулирующий вентиль или капиллярная трубка) и испаритель 1. В данной холодильной установке конденсаторы холодильных машин ряда объектов охлаждения, например холодильные шкафы, охлаждаемые прилавки, витрины, заготовительные холодильники и другие, размещают в помещениях, температура воздуха в которых в теплое время существенно возрастает. Размещение конденсатора в помещении ведет к увеличению тепловой нагрузки на систему вентиляции и кондиционирования этого помещения в теплый период времени на величину тепловыделений в конденсаторе, а охлаждение его нагретым воздухом приводит к снижению холодопроизводительности и эксплуатационных характеристик холодильной машины. Наиболее близким техническим решением к предложенному является холодильная установка, содержащая объект охлаждения и смонтированную в нем холодильную машину,включающую замкнутый циркуляционный контур хладагента, в которой установлены компрессор, конденсатор, дросселирующее устройство и испаритель 2. В данной холодильной установке объект охлаждения и смонтированную в нем холодильную машину также размещают в помещении, температура воздуха в котором в летнее жаркое время существенно увеличивается, до температуры свыше 25 С. А так как большая часть торгового холодильного оборудования предназначена для работы с температурой окружающей среды не выше 25 С, то при увеличении температуры в помещении свыше 25 С температура конденсации и кипения хладагента в конденсаторе холодильной машины также увеличивается, что приводит к снижению холодопроизводительности, эксплуатационных характеристик и повышению расходов при эксплуатации. Техническая задача, решаемая заявляемой полезной моделью, - сохранение максимальной холодопроизводительности, улучшение эксплуатационных характеристик и снижение эксплуатационный расходов при температуре окружающей среды выше 25 С. 46932008.10.30 Поставленная задача достигается тем, что холодильная установка содержит объект охлаждения и смонтированную в нем холодильную машину, включающую замкнутый циркуляционный контур хладагента, в котором установлены компрессор, конденсатор,дросселирующее устройство и испаритель, снабжена дополнительным конденсатором,вынесенным за пределы объекта охлаждения и образующим с компрессором, дросселирующим устройством и испарителем дополнительный замкнутый циркуляционный контур, регулирующим устройством, выполненным в виде двух вентилей, содержащих электромагнитный привод, а также двумя обратными клапанами и блоком управления,при этом для обеспечения циркуляции хладагента, по основному или дополнительному циркуляционному контуру хладагента, один вентиль установлен в основном, а второй - в дополнительном замкнутом циркуляционном контуре, между компрессором и, соответственно, основным и дополнительным конденсатором, а обратные клапаны, в основном и дополнительном замкнутом циркуляционном контуре, - между, соответственно, основным и дополнительным конденсатором и дросселирующим устройством, кроме этого электромагнитные приводы вентилей связаны электрической цепью с блоком управления, причем дополнительный конденсатор приблизительно равен по производительности основному конденсатору, дополнительный конденсатор может быть установлен на расстоянии не более 10 метров от основного циркуляционного контура, дополнительный конденсатор установлен на уровне или выше уровня компрессора, дополнительный конденсатор установлен ниже уровня компрессора, обратный клапан устанавливают в дополнительном замкнутом циркуляционном контуре хладагента на выходе с дополнительного конденсатора, вентили и обратные клапаны выполнены в виде единого монтажного блока. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение холодильной установки дополнительным конденсатором, вынесенным за пределы объекта охлаждения и образующим с компрессором, дросселирующим устройством и испарителем, дополнительный замкнутый циркуляционный контур хладагента, регулирующим устройством, выполненным в виде двух вентилей, содержащих электромагнитные приводы, а также двумя обратными клапанами и блоком управления, установка первого вентиля в основном, а второго - в дополнительном замкнутом циркуляционном контуре хладагента, между компрессором и основным и дополнительным конденсатором, а обратных клапанов, в основном и дополнительном замкнутом циркуляционном контуре хладагента, между основным и дополнительным конденсатором и дросселирующим устройством,связь электромагнитных приводов вентилей электрической цепью с блоком управления,сохраняет максимальную холодопроизводительность, улучшает эксплуатационные характеристики и снижает расходы при эксплуатации при температуре окружающей среды выше 25 С, что для специалиста явным образом не следует из уровня техники. Изложенная сущность заявляемой полезной модели поясняется схемой холодильной установки. Холодильная установка содержит объект охлаждения 1 и смонтированную в нем холодильную машину 2. Холодильная машина 2 включает замкнутый циркуляционный контур хладагента 3, в котором установлен компрессор 4, конденсатор 5, дросселирующее устройство 6 и испаритель 7. Холодильное устройство снабжено дополнительным конденсатором 8, вынесенным за пределы объекта охлаждения 1 и образующим с компрессором 4, дросселирующим устройством 6 и испарителем 7 дополнительный 9 замкнутый циркуляционный контур хладагента. Холодильная установка снабжена регулирующим устройством 10, выполненным в виде двух вентилей 11 и 12, содержащих электромагнитные приводы 13 и 14, а также двумя обратными клапанами 15 и 16 и блоком управления 17. Для обеспечения циркуляции хладагента, по основному 3 или дополнительному 9 циркуляционному контуру хладагента, первый вентиль 11 установлен в основном 3, а второй 12 в дополнительном 9 замкнутом циркуляционном контуре хладагента, между компрессо 3 46932008.10.30 ром 4 и, соответственно, основным 5 и дополнительным 8 конденсатором. Обратные клапаны 15 и 16 установлены в основном 3 и дополнительном 9 замкнутом циркуляционном контуре хладагента, между, соответственно, основным 5 и дополнительным 8 конденсаторами и дросселирующим устройством 6. Электромагнитные приводы 13 и 14 вентилей 11 и 12 связаны электрическими цепями с блоком управления 17. Дополнительный конденсатор 8 приблизительно равен по производительности основному конденсатору 5. Дополнительный конденсатор 8 может быть установлен на расстоянии не более 10 метров от основного 3 циркуляционного контура хладагента. Дополнительный конденсатор 8 может быть установлен на уровне или выше уровня, ниже уровня компрессора 4. Обратный клапан 16 устанавливают в дополнительном 9 замкнутом циркуляционном контуре хладагента, при расположении конденсатора 8 ниже уровня компрессора 4, на выходе с дополнительного конденсатора 8 (на схеме не показано). Вентили 11 и 12 и обратные клапаны 15 и 16 выполнены в виде единого монтажного блока 18. Кроме этого, дросселирующее устройство 6 выполнено в виде капиллярной трубки 19, перед которой установлен фильтр-осушитель 20. Холодильное устройство работает следующим образом. В холодное время года (отопительный период), при температуре в помещении менее 20 С, при которой не требуется охлаждение (кондиционирование) помещения, а необходимо его отопление, циркуляция хладагента происходит по основному 3 замкнутому циркуляционному контуру, в котором установлены компрессор 4, вентиль 11, конденсатор 5,обратный клапан 15, дроссельный узел 6 и испаритель 7. Для этого блоком управления 17,связанным электрическими цепями с электромагнитным приводом 13, открывают вентиль 11 и циркулируют хладагент по основному 3 замкнутому циркуляционному контуру. Обратный клапан 15, при открытом вентиле 11, пропускает хладагент в основном 3 замкнутом циркуляционном контуре в одном направлении, дополнительный 9 циркуляционный контур при этом закрыт вентилем 12, а обратный клапан 16 не пропускает хладагент в дополнительный 9 замкнутый циркуляционный контур. При циркуляции хладагента по основному 3 замкнутому циркуляционному контуру пары хладагента сжимаются в компрессоре 4, затем направляются в конденсатор 5, где охлаждаются и конденсируются,отдавая теплоту охлаждающему воздуху, далее жидкий хладагент поступает по основному 3 циркуляционному контуру в дросселирующее устройство 6, в котором расширяется, частично испаряется и понижает свою температуру, откуда направляется в испаритель 7, где кипит, отбирая теплоту от объекта охлаждения 1, пары хладагента отсасываются компрессором 4, и цикл повторяется. При этом тепловыделение первого 5 конденсатора происходит в помещении и используется на обогрев помещения. В теплое время года, когда тепловыделение первого 5 конденсатора приводит к повышению температуры воздуха в помещении выше наружного воздуха и пределов, на которые оборудование рассчитано, и тем самым к необходимости работы системы вентиляции и кондиционирования воздуха в помещении, то циркуляция хладагента происходит по дополнительному 9 замкнутому циркуляционному контуру, в котором установлены компрессор 4, вентиль 12, обратный клапан 16, дросселирующее устройство 6 и испаритель 7. Для этого блоком управления 17, связанным электрическими цепями с электромагнитным приводом 13, закрывают вентиль 11 основного 3 циркуляционного контура и открывают вентиль 12 дополнительного 9 циркуляционного контура. При этом хладагент циркулирует по дополнительному 9 замкнутому циркуляционному контуру так же, как и основному 3 замкнутому циркуляционному контуру. Обратные клапаны 15 и 16 в основном 3 и дополнительном 9 циркуляционных контурах установлены для исключения изменения направления потока хладагента на обратное. При этом тепловыделение дополнительного конденсатора 8 происходит за пределами помещения, и тем самым обеспечивается стабильность работы и температуры хранящихся продуктов и, как следствие этого, уменьшение коэффициента рабочего времени и потребляемой электроэнергии, а также значительно уменьшаются расходы на кон 4 46932008.10.30 диционирование и вентиляцию. Применение предлагаемого технического решения при использовании в холодильном устройстве сохраняет ее максимальную холодопроизводительность, улучшает эксплуатационные характеристики и снижает расходы при эксплуатации в теплый период года. Удаление избытков тепла, выделяемого основными конденсаторами в теплое время года, например, на двух холодильных горках Свитязь 180 позволяет отказаться от использования для охлаждения температуры помещения кондиционера с потребляемой электрической мощностью 2,5 кВт в теплый период года,при этом экономия электроэнергии в месяц составляет 1650 кВт. Характеристики и получаемый эффект предлагаемого технического решения показаны в таблице. Холодо- КоличеПредлаИтого о хо- Количество Количест- Потреб- Экономия произво- ство выгаемое к лодопроизтеплоизво ненуж- ляемая эл. электродительнос носного выносу ховодитель- бытков в час ных кон- мощность энергии в ть при То оборудолодильное ность при То(о 1,3) диционе- кондицимесяц 10 С вания устройство 10 С (кВт) Кроме этого, чтобы сохранить максимальную холодопроизводительность, улучшить эксплуатационные характеристики и снизить расходы при эксплуатации, дополнительный конденсатор 8 равен по производительности основному конденсатору 5 и установлен на расстоянии не более 10 метров от первого 3 циркуляционного контура хладагента. Для улучшения эксплуатационных характеристик при установке дополнительного конденсатора 8 ниже уровня компрессора 4 обратный клапан 16 устанавливают в дополнительном 9 замкнутом циркуляционном контуре хладагента на выходе с дополнительного конденсатора 8 (на схеме не показано). Для ускорения монтажных работ вентили 11 и 12 и обратные клапаны 15 и 16 выполнены в виде единого монтажного блока 18. Заявляемое техническое решение холодильной установки пригодно к осуществлению промышленным способом с использованием имеющего оборудования и существующей технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
