Способ возведения трамбованных земляных стен

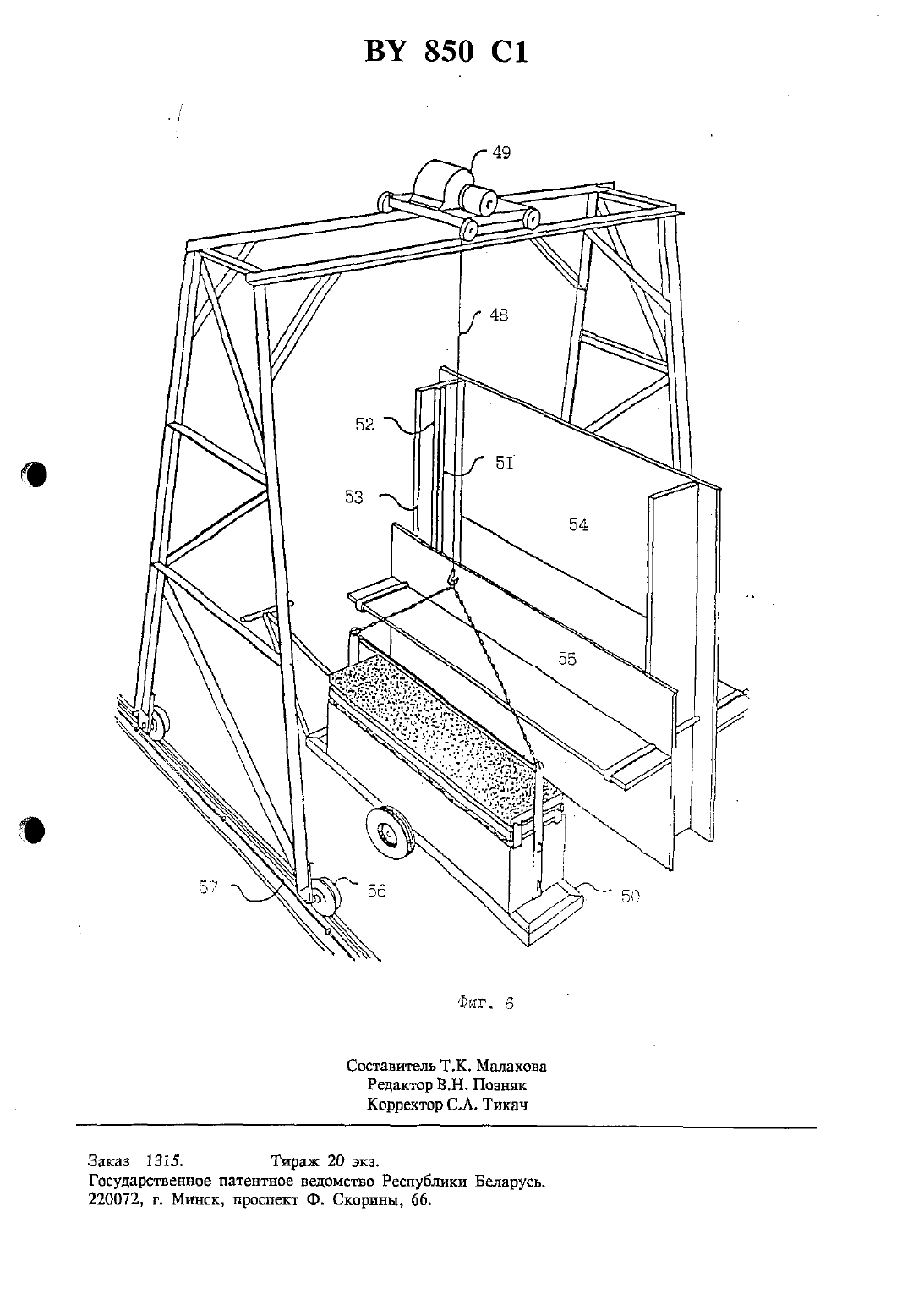

шарнирно закреплен поворотный лоток, при этом бункер снабжен подъемным устройством и механизмами вертикального и горизонтального перемещения.4. Установка по п. 3, отличающаяся тем,что бункер выполнен в виде открытого короба,а открывающееся дно - в виде продольных сегментов, шарнирно прикрепленных верхними кромками к опорной балке, расположенной вдолъ продольной центральной оси бункера, а нижними кромками сегменты связаны с кулачковыми сдерживали, на которых шарнирно установлены вертикальные стержни, соединенные посредством цепных элементов с удерживающей нлавкой, смонтированной на верхней грани продольных стенок бункера.5. Установка по п. 3, отличающаяся тем,что подъемное устройство бункера выполнено в виде соединенных поперечной пластинойвертикальных опорных пластин, прикрепленных к торцевым стенкам бункера одним концом, а ДРУГИМ - к груаоподъемному механиэму.6. Установка по п. 3, отличающаяся тем,что бункер снабжен просеивающей решеткой,размещенной в верхней части бункера.7. Установка по п. 3, отличающаяся тем,что бункер снабжен установленными на его торцевых стенках направлшощиъш роликами,а наружные щиты опалубки - направляющими для взаимодействия с родинками.8. Установка по п. 3, отличающаяся тем,что поворотный лоток смонтирован с возможностью поворота вокруг шарнира, закрепленного на боковой стенке лотка и на верхней кромке бункера.СПОСОБ ВОЗВЕДЕНИЕ ТРАМБОВАННЫХ ЗЕМЛЯНХ СТЕН И УСТАНОВКА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯИзобретение относится к способам строительства сооружения с использованием таких материалов, как шламовые брикеты, земля, почва и т.п., в частности, к сооружению стен для домов с использованием рыхлой сыпучей земли, взятой со стройплощадок, на которых строится дом или специально привезенной.Цель изобретения - повышение качества поверхности стен и снижение трудозатрат-Сущность изобретения поясняется чертежами, где на фиг.1 общий вид установки фиг.2 бункер установленного опалубка с установленным в ней бункером поперечное сечение фигцз стенка загрузочного бункера в варианте, позволяющем изменить ширину фиг.4 - общий вид установки в процессе заполнения наружных слоев фиг.5 - фрагмент вертикального поперечного сечения возведенной стены фиг.6 - виц в аксанометрии установки в процессе подачи заполненного грунтом бункера.Установка включает загрузочный бункер 1 для заполнения до горизонтального уровня влажной землей, предпочтительно, 10 влажности, причем наиболее предпочтительна почва, состоя щая из 60 песка и 40 длины. Загрузочный бункер 1 выполнен в виде металлической коробки с боковыми стенками 2, торцевыми стенками 3,4 и с открытым верхом, имеющим решетку 5 и с дном,которое может открываться и закрываться посредством спускной двери 6, разделенной на два продольных сегмента 7 и 8 (на фиг.1 и 4 показаны в полностью закрытом удерживающем землю положении), причем верхние или внутренние их края навешены напетлях вдоль опорного бруса 9 спускной двери, который, в своюочередь, установлен вдоль продольной центральной линии загрузочного бункера на некотором расстоянии выше линии дна.На фиг.4 сегменты спускной двери 7,8 показаны в наклонном,ПОЛНОСТЬЮ закрытом, удерживающем землю ПОЛОЖЕНИИ, причем радиальное расстояние или ширина сегментов спускной двери такова,что она позволяет сегментам частично падать при контакте с поверхностью фундамента или предварительно утрамбованного нижеле жащего при этом слоя, рыхлая земля высыпается и образует на чальные боковые порции земли. Сегменты 7,8 спускной Двери уперживаются в наклонном, полностью закрытом положении посредством поворотных кулачковых стержней 10, 11, поворотно установленных на продольных боковых стенках бункера на некотором расстоянии от их нижнего края. Кулачковые стержни 10,11 удерживаются в поднятом положении под наружными краями опускных дверей посредством стержней 12,1 З, причем нижние концы стержней поворотно прикреплены к кулачковым стермням а каждый из верхних концов имеет болтовую головку, предназначенную для помещения нац удерживающими кронштейнами 14,15. Стержни могут перемещаться продольно и вертикально, как показано стрелками, и каждый из них имеет удерживающую цепь 16,17, причем конечное звено каждой цепи удерживается костылем 18,19. Два трехсторонних опрокидывающихся лотка 20,21 предназначены для заполнения до горизонтального уровня влажной (5-15, предпочтительно 10 влажности) смесью порошкообразной цементной штукатурки (предпочтительноесоотношение цементапесок 15) с размещением указанных лот ков в непосредственном соседстве на землю с открытыми (без стенок) сторонами в упор друг к другу. Затем указанные лотки за ПОЛНЯЮТСЯ ДО ГОрИЗОНТЗЛЬНОГО УРОВНЯ, ПОСЛЕ ЧЕГО ЛОТКИ УСТЭНЗЕЪ 3.ливаются штабелем на загрузочный бункер, причем каждый лоток имеет две поворотные шпильки 22,23,24,25, выступающие с его каждого конца, которые предназначены для размещения, соответственно, в выемки 26,27 кронштейнов 28,29 или отверстия 30,31 верхних кронштейнов 32,33 на каждом конце загрузочного бунке ра. Кронштейны на одной стороне имеют высоту, отличную от иронштейнов на другой стороне для обеспечения опрокидывания лотков по вертикальной дуге и для перемещения порошкообразной цементной штукатурки с каждого лотка в отдельную формовочную полость шириной примерно 30 мм, как показано на фиг.4.Загрузочный бункер/скип имеет два подвешивающих вертикальных бруса 34,35 (фиг.1) о укрепляющей распорной 36 между ними. Н брусам через отверстие в их верхней части прикрепляется крюк подъемной цепи (или троса) 37 (фиг.1) для подъема бункера/скипа посредством подъемника (или блока и таля). На каждой торцевой стороне загрузочного бункера 1 предусмотрены две пары свободно вращающихся направляющих элементов типа колес, 33,З 9 для направления и удержания загрузочного бункера в горизонтальном положении внутри полости между уже образованными стенами и опалубкой, как показано на фиг.6.На фиг.3 изображена торцевая стенка загрузочного бункера,высота которой равна 240 мм, а ширина может изменяться от 240 мм до 290 мм в соответствии с требуемой толщиной стен. Длина также может изменяться от 1200 мм до 1900 мм. В конст рукции, изображенной на фиг.3 каждая боковая стенная панель загнута под прямым углом, образуя перекрывающиеся торцевые панели, и внутренняя и наружная полномерные укрепляющие/соединяющие панели 40,41 скрепляются болтами на загнутых торцевых
