Керамический элемент для облицовки регенераторов стекловаренных печей

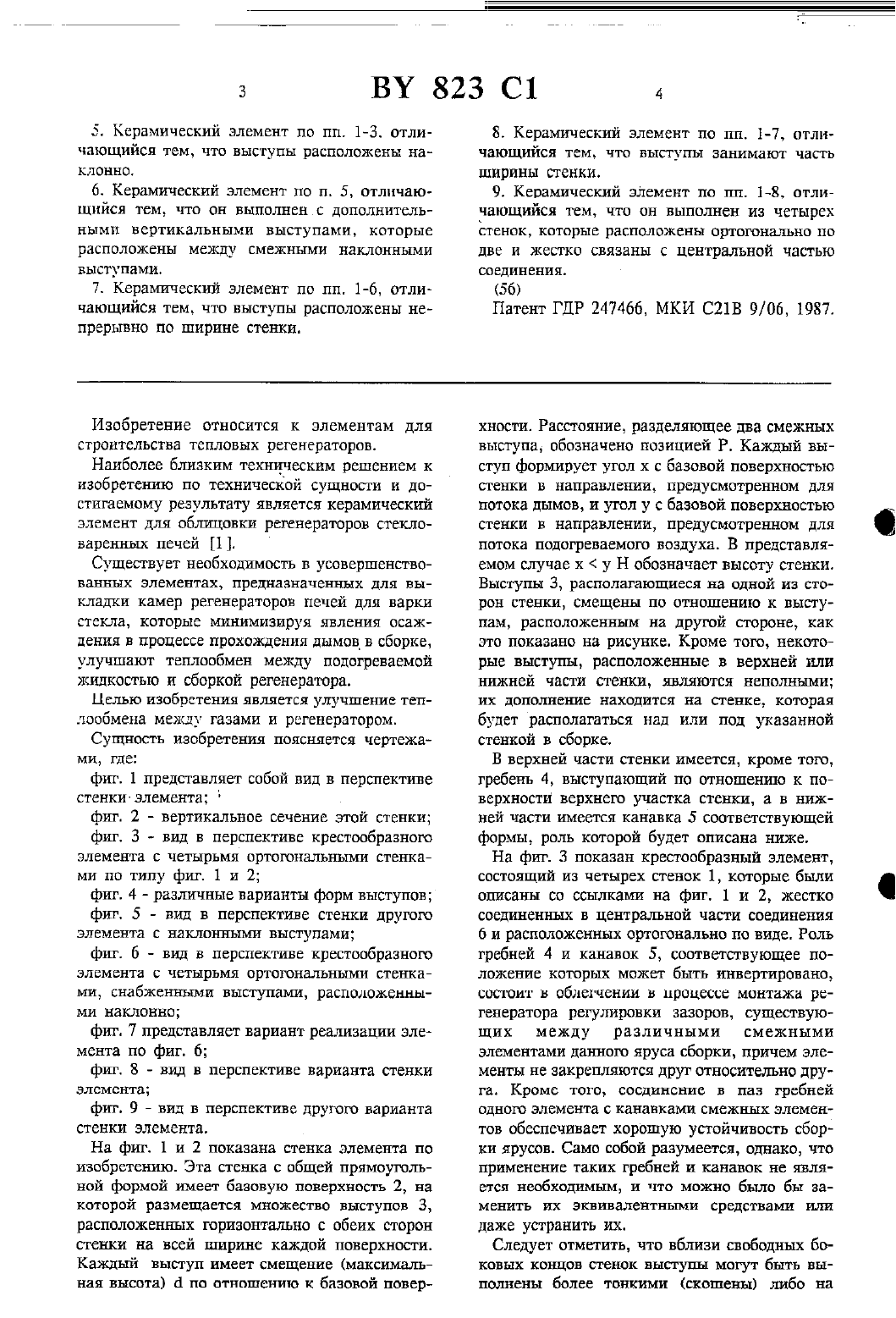

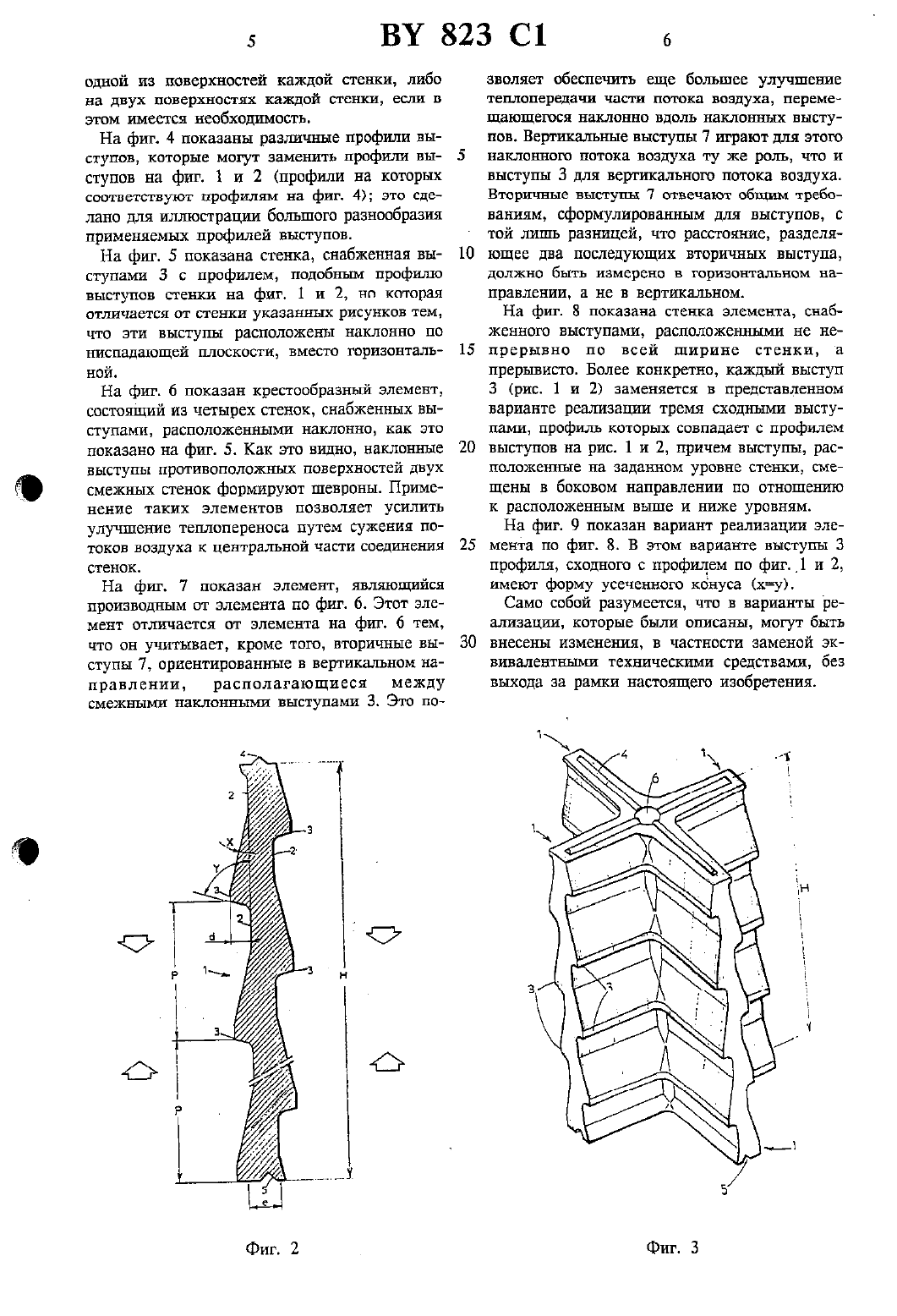

/ ОПИСАНИЕ РЕСПУБЛИКА БЕЛАРУСЬ 19) ВУо т) 823 ИЗОБРЕТЕНИЯ 91 К ПАТЕНТУ (51) созв 5/237ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) КЕРАМИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ ОБЛИЦОВКИ РЕГЕНЕРАТОРОВ СТЕКЛОВАРЕННЫХ ПЕЧЕЙ(71) Заявитель Сосьете Эропеен де Продюи Рефрактзр (РЕ)(72) Авторы Ален Поль Бернар Заноли, Жозеф Рекасен (РЕ)(73) Патентообладатель Сосьете Эропеен де1. Керамический элемент для облицовки регенераторов стекловарснных печей, содержащий, по крайней мере, одну вертикальную стенку, средняя толщина которой не более 40 мм, отличающийся тем, что, по меньшей мере, одна поверхность вертикальной стенки выполнена с выступами, имеющими смешение к базовой поверхности не менее Змм, а отношеъше расстояния, разделяющего два последовательных выступа в вертикальном направлении, к смещению составляет 3-15, причем угол, образованный выступом и базовой поверхностью стенкн в направлении прохождения дымов, меньше угла, образованного выступом с базовой поверхностью стенки в направлении прохождения подогреваемого воздуха. 2. Керамический элемент по п. 1, отличающийся тем, что обе поверхности стенки выт-Ч полцены с выступами. 3. Керамический элемент по пп. 1, 2, отли ЧЕЮЩИИСЯ ТЕМ, ЧТО ВЫСТУПЫ на ПОВЕРХНОСТИ(Й вертикальной стенки смещены в вертикальном д направлении по отношению к выступам на другой поверхности этой стенки., 4. Керамический элемент по пп. 1-3, отлиЙ ЧЕЦОЦДНЙСЯ ТЕМ, ЧТО ВЫСТУПЫ РДСЦЦЛОЖСЦЫ 11. Щ ризонтально.5. Керамический элемент по пп. 1-3. отличающийся тем, что выступы расположены наклонно.6. Керамический элемент по п. 5, отличающийся тем, что он выполнен с дополнительНЬТМП ВЕРТИКЗЛЬНЫМИ ВЫСТУПЭМИ, КОТОРЫЕ расположены МЕЖДУ СМЕЖНЫМИ ННКЛОННЬМИ выступами.7. Керамический элемент по пп. 1-6, отличающийся тем, что выступы расположены непрерывно по ширине стенки.8. Керамический элемент по пп. 1-7, отличающийся тем, что выступы занимают часть ширины стенки.9. Керамический элемент по пп. 1-8, отличающийся тем, что он выполнен из четырех стенок, которые расположены ортогонально по две и жестко связаны с центральной частью СОЕДИНЕНИЯ.Изобретение относится к элементам для строительства тепловых регенераторов.Наиболее близким техническим решением к изобретению по технической сущности и достигаемому результату является керамический элемент для облгщовки регенераторов стекловаренных печей 1 1.Существует необходимость в усовершенствованных элементах, предназначенных для выкладки камер регенераторов печей для варки стекла, которые минимизируя явления осаждения в процессе прохождения дымов в сборке,улучшают теплообмен между подогреваемой жидкостью и сборкой регенератора.Целью изобретения является улучшение теплообмена между газами и регенератором.Сущность изобретения поясняется чертежами, гдефиг. 1 представляет собой вид в перспективе стенки-элемента 1фиг. 2 вертикальное сечение этой стенкифиг. 3 - вид в перспективе крестообразном элемента с четырьмя ортогональными стенками по типу фиг. 1 и 2фиг. 4 - различные варианты форм выступовфиг. 5 - вид в перспективе стенки другого ЭЛЕМНТЗ С НЗКЛОЪГНЬМИ ВЫСТУПЗМИфиг. 6 - вид в перспективе крестообразном элемента с четырьмя ортогональными стенками, снабженными выступами, расположенными наклоннофиг. 7 представляет вариант реализации элемента по фиг. 6фиг. 8 - вид в перспективе варианта стенки элементафиг. 9 - вид в перспективе другого варианта стенки элемента.На фит. 1 и 2 показана стенка элемента по изобретению. Эта стенка с общей прямоугольной формой имеет базовую поверхность 2, на которой размещается множество выступов 3,расположенных горизонтально с обеих сторон стенки на всей ширине каждой поверхности. Каждьпй выступ имеет смещение (максимальная высота) а по отношению к базовой повер хности. Расстояние, разделяющее два смежных выступа, обозначено позицией Р. Каждый выступ формирует угол х с базовой поверхностью стенки в направлении, предусмотренном для потока дымов, и угол у с базовой поверхностью стенки в направлении, предусмотренном для потока подогреваемого воздуха. В представляемом случае х у Н обозначает высоту стенки. Выступы 3, располагающиеся на одной из сторон стенки, смещены по отношению к выступам, расположенным на ДРУГОЙ стороне, как это показано на рисунке. Кроме того, некоторые выступы, расположенные в верхней или нижней части стенки, являются неполными их дополнение находится на стенке, которая будет располагаться над или под указанной стенкой в сборке.В верхней части стенки имеется, кроме того,гребень 4, выступающий по отношению к поверхности верхнего участка стенки, а в нижней части имеется канавка 5 соответствующей формы, роль которой будет описана ниже.На фиг. 3 показан крестообразный элемент,состоящий из четырех стенок 1, которые были описаны со ссылками на фиг. 1 и 2, жестко соединенных в центральной части соединения б и расположенных ортогонально по виде. Роль гребней 4 и канавок 5, соответствующее положение которых может быть инвертирована,состоит в облегчении в процессе монтажа регенератора регулировки зазоров, существующих между различными смежными элементами данного яруса сборки, причем злементы не закрепляются друг относительно друга. Кроме того, соединение в паз гребней одного элемента с канавками смежных элементов обеспечивает хорошую устойчивость сборки ярусов. Само собой разумеется, однако, что применение таких гребней и канавок не является необходимым, и что можно было бы заменить их эквивалентными средствами или даже устранить их.Следует отметить, что вблизи свободных боковых концов стенок выступы могут быть выполнены более тонкими (скошены) либо наодной из поверхностей каждой стенки, либо на двух поверхностях каждой стенки, еслш в этом имеется необходимость.На фиг. 4 показаны различные профили выступов, которые могут заменить профили выступов на фиг. 1 и 2 (профили на которых соответствуют профилям на фиг. 4) это сделано для иллюстрации большого разнообразия применяемых профилей выступов.На фиг. 5 показана стенка, снабженная выступами 3 с профилем, подобным профилю выступов стенки на фиг. 1 и 2, но которая ОТЛИЧНВТСЯ ОТ СТЕНКИ указанных РИСУНКОВ ТЕМ,что эти выступы расположены наклонно по ниспадающей плоскости, вместо горизонтальной.На фиг. 6 показан крестообразный Элемент,состоящий из четырех стенок, снабженных выступами, расположенными наклонно, как это показано на фиг. 5. Как это видно, наклонные выступы противоположных поверхностей двух смежных стенок формируют шевроны. Применение таких элементов позволяет усилить улучшение теплопереноса путем сужения потоков воздуха к Центральной части соединения стенок.На фиг. 7 показан элемент, являющийся производным от элемента по фиг. 6. Этот элемент отличается от элемента на фиг. 6 тем,что он учитывает, кроме того, вторичные выступы 7, ориентированные в вертикальном направлении, располагающиеся между смежными наклонными выступами 3. Это по 10зволяет обеспечить еще большее улучшение теплопередачи части потока воздуха, перемещающегося наклонно вдоль наклонных выступов. Вертикальные выступы 7 играют для этого наклонного потока воздуха ту же роль, что и выступы 3 для вертикального потока воздуха. Вторичные выступы 7 отвечают общим требованиям, сформулированным для выступов, с той лишь разницей, что расстояние, разделяющее два последующих вторичных выступа,должно быть измерено в горизонтальном направлении, а не в вертикальном.На фиг. 8 показана стенка элемента, снабженного выступами, расположенными не непрерывно по всей ширине стенки, а прерывисто. Более конкретно, каждый выступ 3 (рис. 1 и 2) заменяется в представленном варианте реализации тремя сходными выступами, профиль которых совпадает с профилем выступов на рис. 1 и 2, причем выступы, расположенные на заданном уровне стенки, смещены в боковом Направлении по отношению к расположенным выше И ниже уровням.На фиг. 9 показан вариант реализации элемента по фиг. 8. В этом варианте выступы 3 профиля, сходного с профилем по фиг. 1 и 2,имеют форму усеченного конуса (ху).Само собой разумеется, что в варианты реализации, которые были описаны, могут быть внесены изменения, в частности заменой эквивалентными техническими средствами, без выхода за рамки настоящею изобретения.
