Система навесных вентилируемых фасадов (варианты)

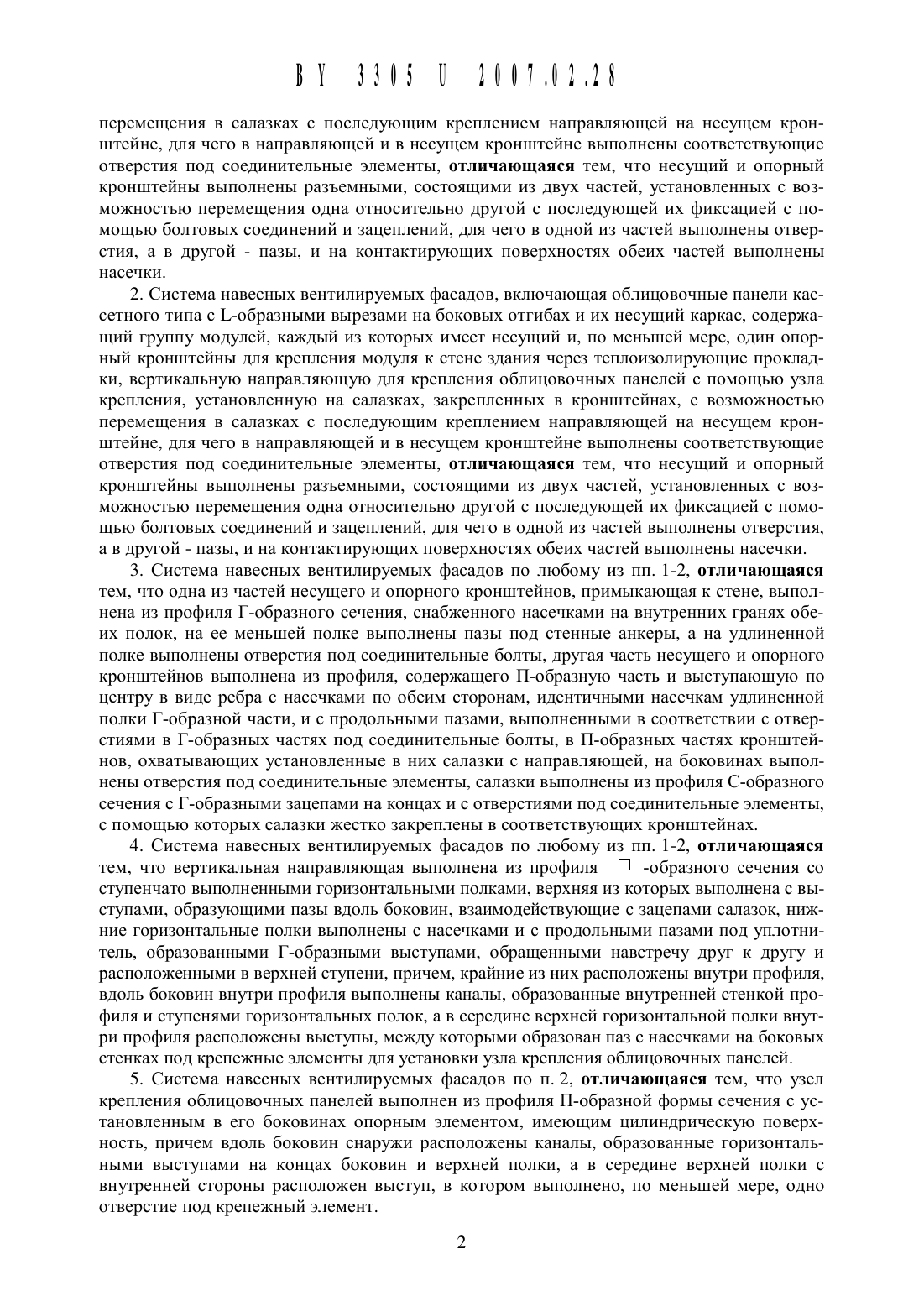

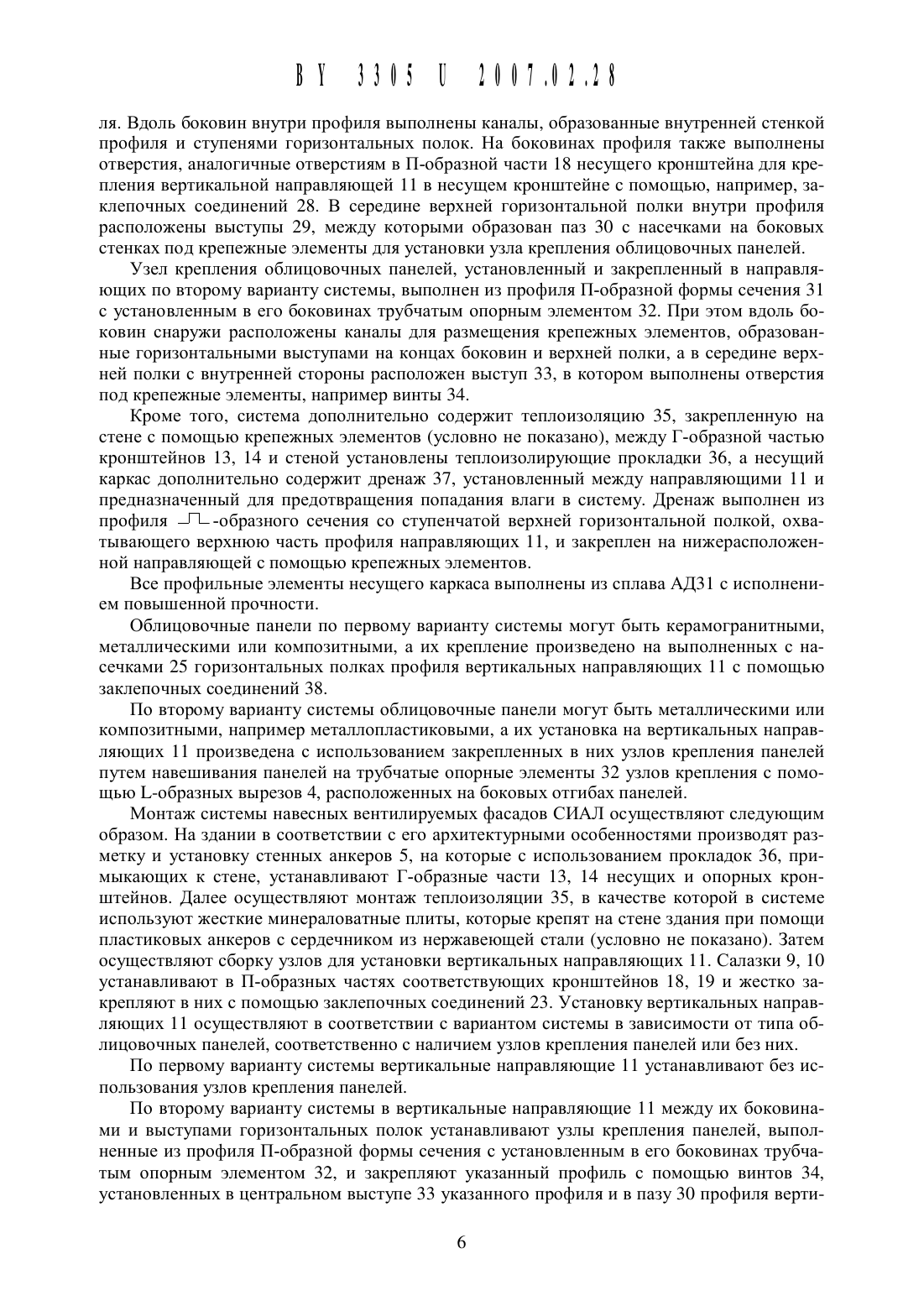

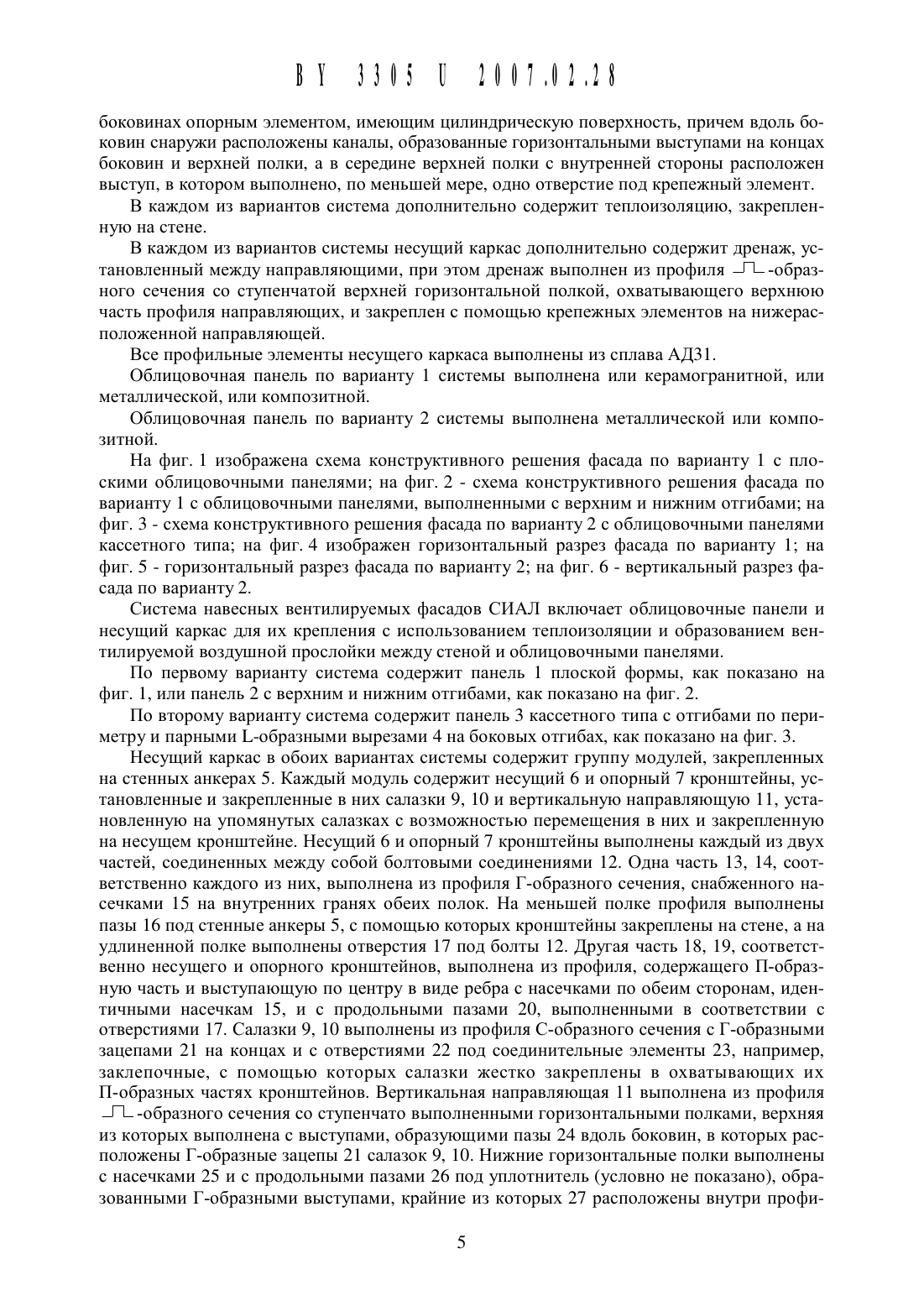

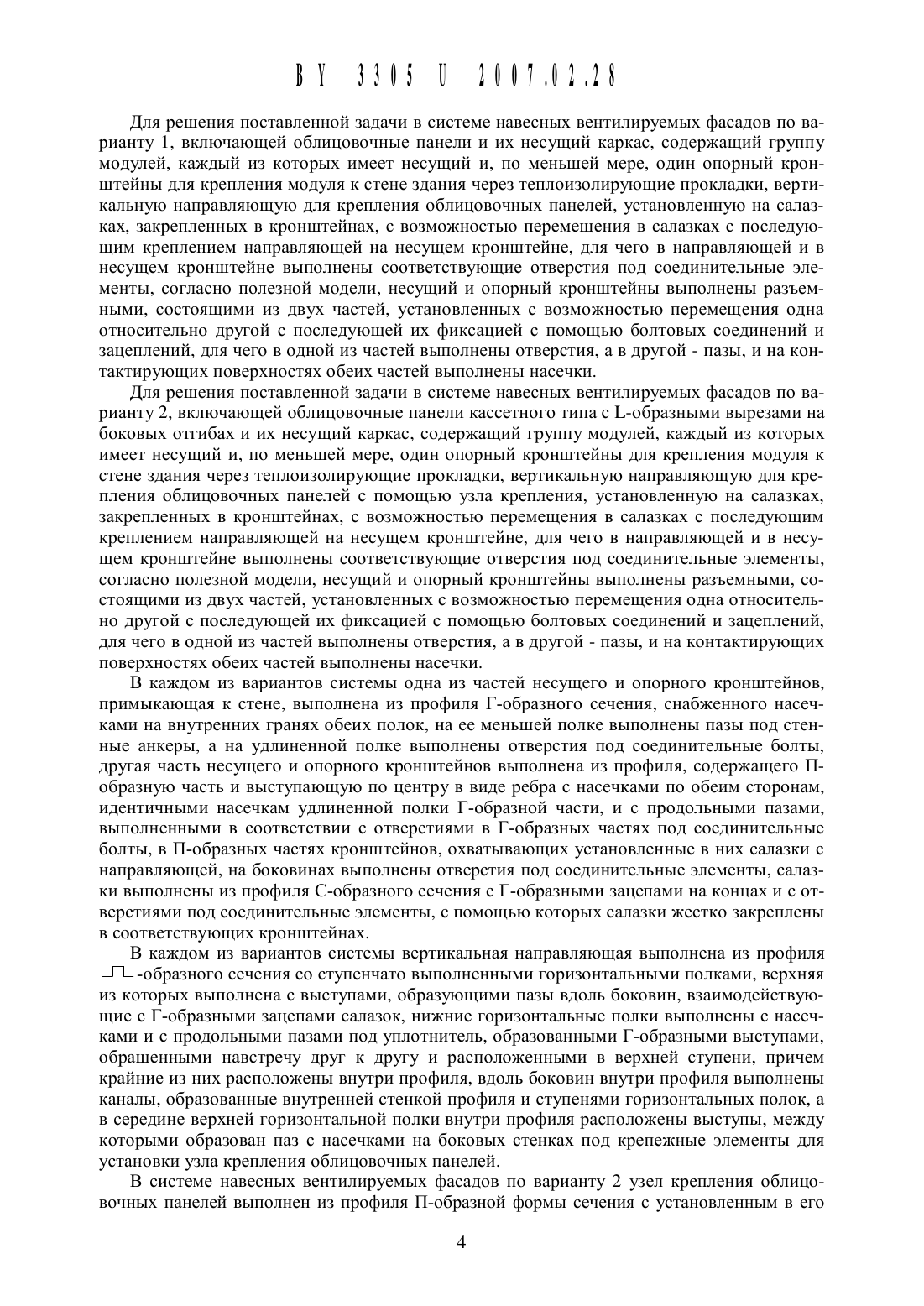

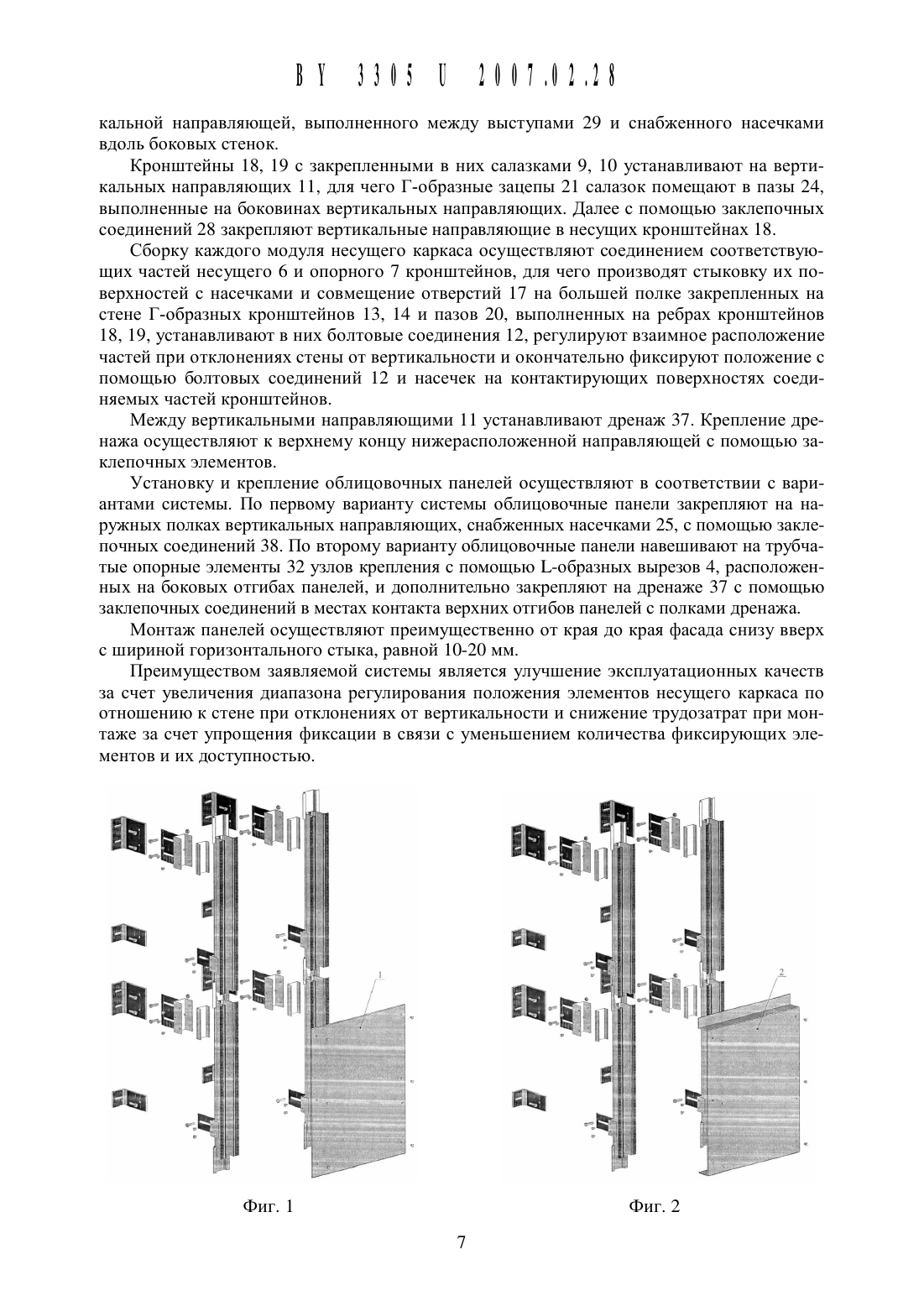

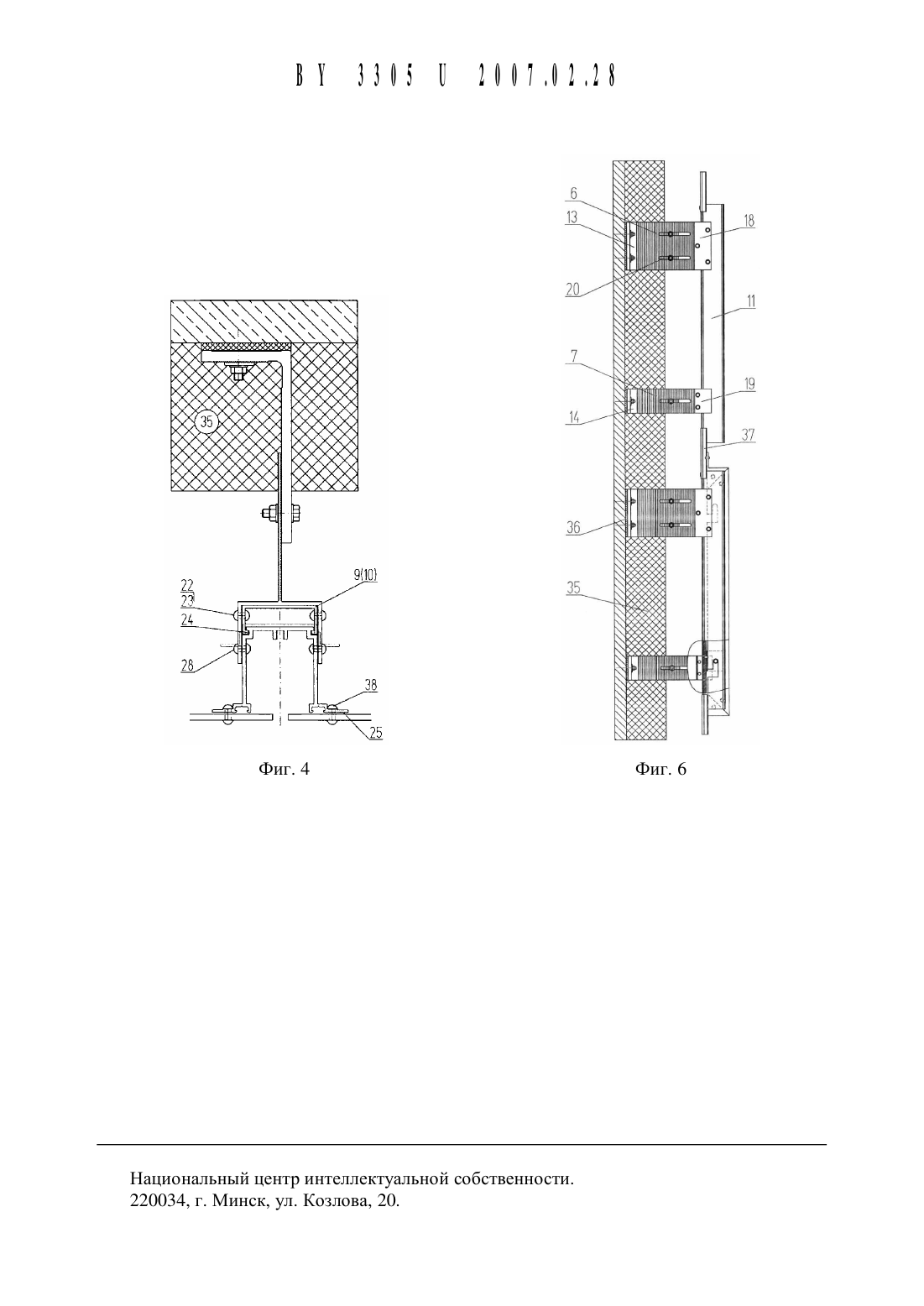

перемещения в салазках с последующим креплением направляющей на несущем кронщтейне, для чего в направляющей И в несущем кронщтейне выполнены соответствующие отверстия под соединительные элементы, отличающаяся тем, что несущий и опорный Кронштейны выполнены разъемными, состоящими из двух частей, установленных с возможностью перемещения одна относительно другой с последующей их фиксацией с помощью болтовых соединений и зацеплений, для чего в одной из Частей выполнены отверстия, а в другой - пазы, и на контактирующих поверхностях обеих частей выполнены насечки.2. Система навесных вентилируемых фасадов, включающая облицовочные панели кассетного типа с Ь-образными вырезами на боковых отгибах и их несущий каркас, содержащий группу модулей, каждый из которых имеет несущий и, по меньщей мере, один опорный кронщтейны для крепления модуля к стене здания через теплоизолирующие прокладки, вертикальную направляющую для крепления облицовочных панелей с помощью узла крепления, установленную на салазках, закрепленных в кронщтейнах, с возможностью перемещения в салазках с последующим креплением направляющей на несущем кронщтейне, для чего в направляющей и в несущем кронщтейне выполнены соответствующие отверстия под соединительные элементы, отличающаяся тем, что несущий и опорный кронщтейны выполнены разъемными, состоящими из двух частей, установленных с возможностью перемещения одна относительно другой с последующей их фиксацией с помощью болтовых соединений и зацеплений, для чего в одной из частей выполнены отверстия,а в другой - пазы, и на контактирующих поверхностях обеих частей выполнены насечки.3. Система навесных вентилируемых фасадов по любому из пп. 1-2, отличающаяся тем, что одна из частей несущего и опорного кронщтейнов, примыкающая к стене, вь 1 полнена из профиля Г-образного сечения, снабженного насечками на внутренних гранях обеих полок, на ее меньщей полке выполнены пазы под стенные анкеры, а на удлиненной полке выполнены отверстия под соединительные болты, другая часть несущего и опорного кронщтейнов выполнена из профиля, содержащего П-образную часть и выступающую по центру в виде ребра с насечками по обеим сторонам, идентичными насечкам удлиненной полки Г-образной части, и с продольными пазами, выполненными в соответствии с отверстиями в Г-образных частях под соединительные болты, в П-образных частях кронщтейнов, охватывающих установленные в них салазки с направляющей, на боковинах вь 1 полнены отверстия под соединительные элементы, салазки выполнены из профиля С-образного сечения с Г-образными зацепами на концах и с отверстиями под соединительные элементы,с помощью которых салазки жестко закреплены в соответствующих кронщтейнах.4. Система навесных вентилируемых фасадов по любому из пп. 1-2, отличающаяся тем, что вертикальная направляющая выполнена из профиля -образного сечения со ступенчато выполненными горизонтальными полками, верхняя из которых выполнена с вь 1 ступами, образующими пазы вдоль боковин, взаимодействующие с зацепами салазок, нижние горизонтальные полки выполнены с насечками и с продольными пазами под уплотнитель, образованными Г-образными выступами, обращенными навстречу друг к другу и расположенными в верхней ступени, причем, крайние из них расположены внутри профиля,вдоль боковин внутри профиля выполнены каналы, образованные внутренней стенкой профиля и ступенями горизонтальных полок, а в середине верхней горизонтальной полки внутри профиля расположены выступы, между которыми образован паз с насечками на боковых стенках под крепежные элементы для установки узла крепления облицовочных панелей.5. Система навесных вентилируемых фасадов по п. 2, отличающаяся тем, что узел крепления облицовочных панелей выполнен из профиля П-образной формы сечения с установленным в его боковинах опорным элементом, имеющим цилиндрическую поверхность, причем вдоль боковин снаружи расположены каналы, образованные горизонтальными выступами на концах боковин и верхней полки, а в середине верхней полки с внутренней стороны расположен выступ, в котором выполнено, по меньщей мере, одно отверстие под крепежный элемент.6. Система навесных вентилируемых фасадов по любому из пп. 1-2, отличающаяся тем, что она дополнительно содержит теплоизоляцию, закрепленную на стене.7. Система навесных вентилируемых фасадов по любому из пп. 1-2, отличающаяся тем, что несущий каркас дополнительно содержит дренаж, установленный между направляющими, при этом дренаж выполнен из профиля -образного сечения со ступенчатой верхней горизонтальной полкой, охватывающего верхнюю часть профиля направляющих,и закреплен с помощью Крепежных элементов на нижерасположенной направляющей.8. Система навесных вентилируемых фасадов по п. 7, отличающаяся тем, что все профильные элементы несущего каркаса выполнены из сплава АД 31.9. Система навесных вентилируемых фасадов по п. 1, отличающаяся тем, что облицовочная панель выполнена или керамогранитной, или металлической, или композитной.10. Система навесных вентилируемых фасадов по п. 2, отличающаяся тем, что облицовочная панель выполнена металлической или композитной.1. КН Патент Не 2143041, С 1, МПК Е 0413 13/08, дата приоритета 08.07.1999, дата публикации 20.12.1999.2. Свидетельство на полезную модель КН Не 22798, П 1, МПК Е 04 В 2/56, дата приоритета 17.12.2001, дата публикации 27.04.2002 (прототип).Полезная модель относится к области строительства, в частности к устройству систем навесных вентилируемых фасадов для внешней и внутренней отделки зданий и помещений как строящихся новых, так и старых, для улучшения внешнего вида и утепления.Известна конструкция крепления металлической панели для вентилируемых фасадов ТРИОЛ, выполненной с отгибами по периметру и с элементами зацепления на отгибах в виде Ь-образных или крюкообразных вырезов, с помощью которых облицовочная металлическая панель навешивается на цилиндрический крепежный элемент, закрепленный на боковых полках П-образного вертикального несущего профиля, который через систему из двух соединенных вертикальными полками уголков закреплен к ограждающей конструкции посредством болтовых соединений и щелевых отверстий, выполненных в указанных уголках, обеспечивающих регулировку панелей по трем направлениям 1.Недостатком известной конструкции являются ее низкие эксплуатационные качества из-за ограничения диапазона регулирования при устранении отклонений от вертикальности и отсутствия теплоизоляции, а также сложность фиксации.Наиболее близким техническим решением к заявляемому является несущий каркас навесного фасада здания, содержащий группу модулей, каждый из которых имеет, по меньшей мере, один несущий кронштейн и один опорный кронштейн для крепления модуля к стене через теплоизоляционную прокладку, прикрепленную к ним направляющую и, по меньшей мере, одну салазку, установленную с возможностью перемещения вдоль направляющей с последующей фиксацией, причем каждый опорный и несущий кронштейны снабжены фиксирующими элементами, входящими в зацепление с наружными поверхностями боковин каждого из этих кронштейнов, при этом на указанных боковинах выполнены сквозные прорези и отверстия, через которые салазка и направляющая прикреплены к соответствующему кронштейну 2.Недостатками прототипа являются низкие эксплуатационные качества из-за ограничения диапазона регулирования при устранении отклонений от вертикальности, высокие трудозатраты при осуществлении этой регулировки и фиксации в связи с количеством фиксирующих элементов и труднодоступностью узлов фиксации.Задачей полезной модели является улучшение эксплуатационных качеств путем увеличения диапазона регулирования положения элементов несущего каркаса по отношению к стене и снижение трудозатрат при монтаже.Для решения поставленной задачи в системе навесных вентилируемых фасадов по варианту 1, включающей облицовочные панели и их несущий каркас, содержащий группу модулей, Каждый из Которых имеет несущий и, по меньшей мере, один опорный кронштейны для крепления модуля К стене здания через теплоизолирующие прокладки, вертикальную направляющую для крепления облицовочных панелей, установленную на салазках, закрепленных в кронштейнах, с возможностью перемещения в салазках с последующим креплением направляющей на несущем кронштейне, для чего в направляющей и в несущем кронштейне выполнены соответствующие отверстия под соединительные элементы, согласно полезной модели, несущий и опорный кронштейны выполнены разъемнь 1 ми, состоящими из двух частей, установленных с возможностью перемещения одна относительно другой с последующей их фиксацией с помощью болтовых соединений и зацеплений, для чего в одной из частей выполнены отверстия, а в другой - пазы, и на контактирующих поверхностях обеих частей выполнены насечки.Для решения поставленной задачи в системе навесных вентилируемых фасадов по варианту 2, включающей облицовочные панели кассетного типа с Ь-образными вырезами на боковых отгибах и их несущий каркас, содержащий группу модулей, каждый из которых имеет несущий и, по меньшей мере, один опорный кронштейны для крепления модуля к стене здания через теплоизолирующие прокладки, вертикальную направляющую для крепления облицовочных панелей с помощью узла крепления, установленную на салазках,закрепленных в кронштейнах, с возможностью перемещения в салазках с последующим креплением направляющей на несущем кронштейне, для чего в направляющей и в несущем кронштейне выполнены соответствующие отверстия под соединительные элементы,согласно полезной модели, несущий и опорный кронштейны выполнены разъемными, состоящими из двух частей, установленных с возможностью перемещения одна относительно другой с последующей их фиксацией с помощью болтовых соединений и зацеплений,для чего в одной из частей выполнены отверстия, а в другой - пазы, и на контактирующих поверхностях обеих частей выполнены насечки.В каждом из вариантов системы одна из частей несущего и опорного кронштейнов,примыкающая к стене, выполнена из профиля Г-образного сечения, снабженного насечками на внутренних гранях обеих полок, на ее меньшей полке выполнены пазы под стенные анкеры, а на удлиненной полке выполнены отверстия под соединительные болты,другая часть несущего и опорного кронштейнов выполнена из профиля, содержащего Побразную часть и выступающую по центру в виде ребра с насечками по обеим сторонам,идентичными насечкам удлиненной полки Г-образной части, и с продольными пазами,выполненными в соответствии с отверстиями в Г-образных частях под соединительные болты, в П-образных частях кронштейнов, охватывающих установленные в них салазки с направляющей, на боковинах выполнены отверстия под соединительные элементы, салазки выполнены из профиля С-образного сечения с Г-образными зацепами на концах и с отверстиями под соединительные элементы, с помощью которых салазки жестко закреплены в соответствующих кронштейнах.В каждом из вариантов системы вертикальная направляющая выполнена из профиля Ш- -образного сечения со ступенчато выполненными горизонтальными полками, верхняя из которых выполнена с выступами, образующими пазы вдоль боковин, взаимодействующие с Г-образнь 1 ми зацепами салазок, нижние горизонтальные полки выполнены с насечками и с продольными пазами под уплотнитель, образованными Г-образными выступами,обращенными навстречу друг к другу и расположенными в верхней ступени, причем крайние из них расположены внутри профиля, вдоль боковин внутри профиля выполнены каналы, образованные внутренней стенкой профиля и ступенями горизонтальных полок, а в середине верхней горизонтальной полки внутри профиля расположены выступы, между которыми образован паз с насечками на боковых стенках под крепежные элементы для установки узла крепления облицовочных панелей.В системе навесных вентилируемых фасадов по варианту 2 узел крепления облицовочных панелей выполнен из профиля П-образной формы сечения с установленным в егобоковинах опорным элементом, имеющим цилиндрическую поверхность, причем вдоль боковин снаружи расположены Каналы, образованные горизонтальными выступами на концах боковин и верхней полки, а в середине верхней полки с внутренней стороны расположен выступ, в котором выполнено, по меньшей мере, одно отверстие под крепежный элемент.В каждом из вариантов система дополнительно содержит теплоизоляцию, закрепленную на стене.В каждом из вариантов системы несущий каркас дополнительно содержит дренаж, установленный между направляющими, при этом дренаж выполнен из профиля -образного сечения со ступенчатой верхней горизонтальной полкой, охватывающего верхнюю часть профиля направляющих, и закреплен с помощью крепежных элементов на нижерасположенной направляющей.Все профильные элементы несущего каркаса выполнены из сплава АД 31.Облицовочная панель по варианту 1 системы выполнена или керамогранитной, или металлической, или композитной.Облицовочная панель по варианту 2 системы выполнена металлической или композитной.На фиг. 1 изображена схема конструктивного рещения фасада по варианту 1 с плоскими облицовочными панелями на фиг. 2 - схема конструктивного рещения фасада по варианту 1 с облицовочными панелями, выполненными с верхним и нижним отгибами на фиг. 3 - схема конструктивного рещения фасада по варианту 2 с облицовочными панелями кассетного типа на фиг. 4 изображен горизонтальный разрез фасада по варианту 1 на фиг. 5 - горизонтальный разрез фасада по варианту 2 на фиг. 6 - вертикальный разрез фасада по варианту 2.Система навесных вентилируемых фасадов СИАЛ включает облицовочные панели и несущий каркас для их крепления с использованием теплоизоляции и образованием вентилируемой воздущной прослойки между стеной и облицовочными панелями.По первому варианту система содержит панель 1 плоской формы, как показано на фиг. 1, или панель 2 с верхним и нижним отгибами, как показано на фиг. 2.По второму варианту система содержит панель 3 кассетного типа с отгибами по периметру и парными Ь-образными вырезами 4 на боковых отгибах, как показано на фиг. 3.Несущий каркас в обоих вариантах системы содержит группу модулей, закрепленных на стенных анкерах 5. Каждый модуль содержит несущий 6 и опорный 7 кронщтейны, установленные и закрепленные в них салазки 9, 10 и вертикальную направляющую 11, установленную на упомянутых салазках с возможностью перемещения в них и закрепленную на несущем кронщтейне. Несущий 6 и опорный 7 кронщтейны выполнены каждый из двух частей, соединенных между собой болтовыми соединениями 12. Одна часть 13, 14, соответственно каждого из них, выполнена из профиля Г-образного сечения, снабженного насечками 15 на внутренних гранях обеих полок. На меньщей полке профиля выполнены пазы 16 под стенные анкеры 5, с помощью которых кронщтейны закреплены на стене, а на удлиненной полке выполнены отверстия 17 под болты 12. Другая часть 18, 19, соответственно несущего и опорного кронщтейнов, выполнена из профиля, содержащего П-образную часть и выступающую по центру в виде ребра с насечками по обеим сторонам, идентичными насечкам 15, и с продольными пазами 20, выполненными в соответствии с отверстиями 17. Салазки 9, 10 выполнены из профиля С-образного сечения с Г-образными зацепами 21 на концах и с отверстиями 22 под соединительные элементы 23, например,заклепочные, с помощью которых салазки жестко закреплены в охватывающих их П-образных частях кронщтейнов. Вертикальная направляющая 11 выполнена из профиля-образного сечения со ступенчато выполненными горизонтальными полками, верхняя из которых выполнена с выступами, образующими пазы 24 вдоль боковин, в которых расположены Г-образные зацепы 21 салазок 9, 10. Нижние горизонтальные полки выполнены с насечками 25 и с продольными пазами 26 под уплотнитель (условно не показано), образованными Г-образными выступами, крайние из которых 27 расположены внутри профи 5
