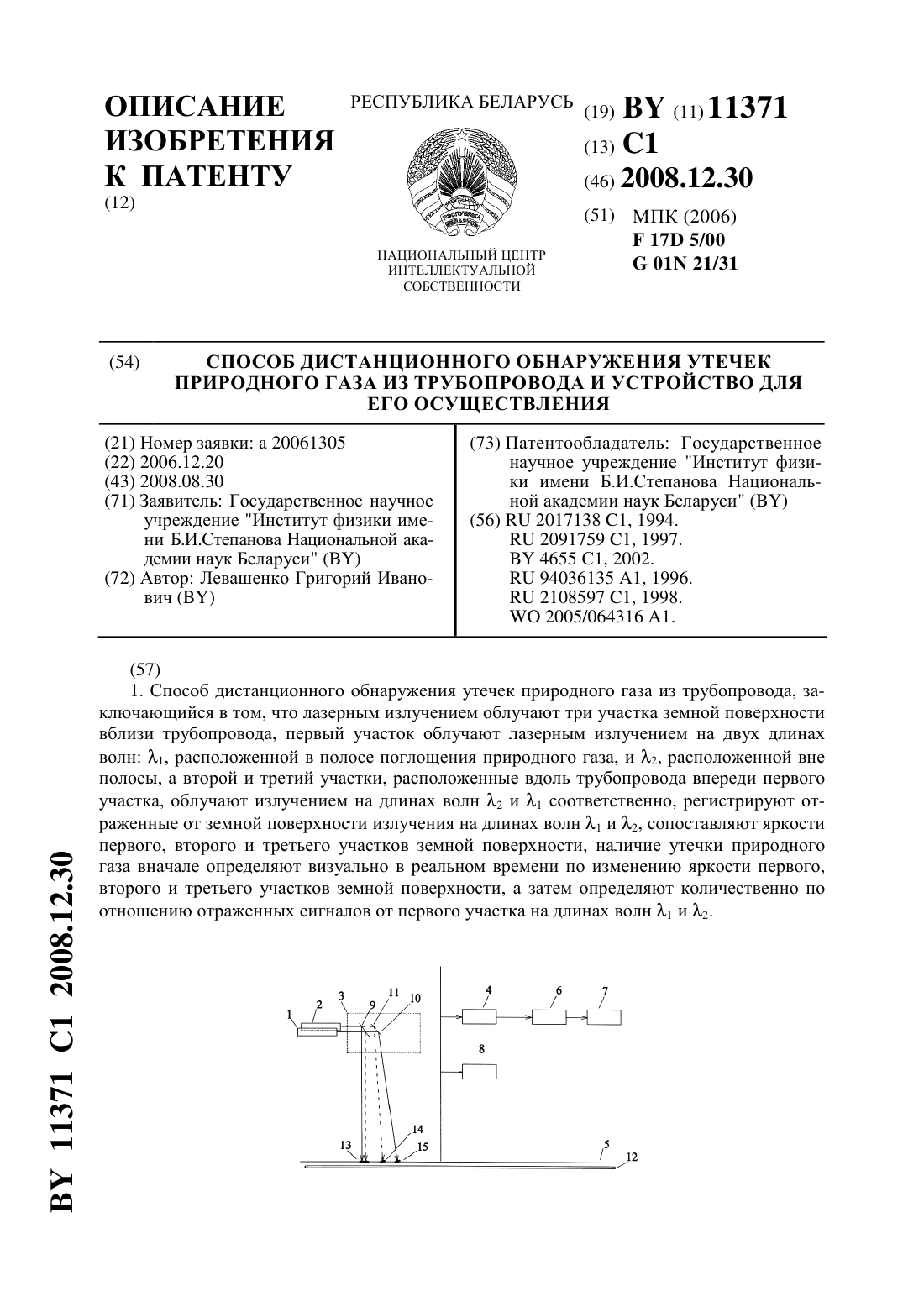

F17D 5/00 — Защитные устройства или устройства для наблюдения за оборудованием

Номер патента: 11371

Опубликовано: 30.12.2008

Автор: Левашенко Григорий Иванович

МПК: F17D 5/00, G01N 21/31

Метки: обнаружения, трубопровода, утечек, осуществления, способ, устройство, природного, газа, дистанционного

Текст:

...с возможностью работы в спектральной области, включающей длины волн 1 и 2, отражатели установлены относительно лазерных пучков под углами, обеспечивающими направления лазерных пучков с длинами волн 1 и 2 на второй и третий участки земной поверхности,расположенные вдоль трубопровода в поле зрения тепловизора. Лазеры установлены с возможностью изменения расстояния между лазерными пучками. Зеркальный диск модулятора расположен относительно...

Номер патента: 11146

Опубликовано: 30.10.2008

Авторы: Горобец Вадим Анатольевич, Пучковский Илья Николаевич, Петухов Владимир Олегович

МПК: F17D 5/00, G01N 21/31

Метки: обнаружения, трубопровода, газа, природного, утечек, способ

Текст:

...изобретения поясняется чертежом, где на фиг. 1 приведен рассчитанный на основе спектроскопических данныхспектр поглощения этана в диапазоне длин волн 11-12 мкм и линии генерации СО 2-лазера, генерирующего на линиях горячей полосы 0111-1110 молекулы С 2. Известно, что в состав природного газа в основном входят предельные углеводороды метан (СН 4), этан (С 2 Н 6), пропан (С 38) и бутан (4 Н 10). Анализ различных газовых месторождений (см. табл....

Номер патента: 10396

Опубликовано: 28.02.2008

Авторы: Козловский Вячеслав Александрович, Воинов Валерий Васильевич

МПК: G01M 3/16, F17D 5/00

Метки: обнаружения, способ, водопровода, утечки

Текст:

...спектральную плотность мощности флуктуаций магнитного поля переменного тока на частоте 2 кГц. Сущность изобретения поясняется на фигуре. Обозначения на фигуре следующие 1 - труба водопровода 2 - область утечки водопровода 3 - датчик магнитного поля 4 - активный фильтр 5 - амплитудный детектор 6 - индикатор 7 - генератор переменного тока 8, 9 - вводимые в грунт электроды- шаг измерения. Способ осуществляют следующим образом. Для...

Номер патента: 9506

Опубликовано: 30.08.2007

Автор: Кандыбин Владимир Васильевич

МПК: G01R 31/08, F17D 5/00

Метки: мест, трубопроводов, повреждения, определения, устройство, металлических, подземных, изоляции

Текст:

...выходы которого соединены со входами дифференциального усилителя, приемник, введены сумматор напряжений и блок деления. Входы сумматора напряжений подключены к выходам согласующих усилителей, а выход сумматора напряжений подключен к первому входу блока деления, второй вход которого соединен с выходом дифференциального усилителя, а выход блока деления соединен с входом приемника. На чертеже изображена структурная схема устройства. Емкостные...

Номер патента: 9505

Опубликовано: 30.08.2007

Автор: Кандыбин Владимир Васильевич

МПК: G01R 31/08, F17D 5/00

Метки: определения, подземных, металлических, устройство, мест, изоляции, повреждения, трубопроводов

Текст:

...преобразователя частоты соединен с выходом дополнительного генератора. На чертеже изображена структурная схема устройства. Устройство содержит первый 1 и второй 2 емкостные датчики, дифференциальный усилитель 3, преобразователь частоты 4, дополнительный генератор 5, фильтр низких частот 6 и приемник 7. Емкостные датчики 1 и 2 закреплены на штанге (на чертеже не показано) с фиксированным расстоянием между ними и подключены к входам...

Номер патента: 8110

Опубликовано: 30.06.2006

Автор: Кандыбин Владимир Васильевич

МПК: G01N 27/62, F17D 5/00

Метки: пропуска, устройство, обнаружения, труб, изоляции

Текст:

...транзистора. На фиг. 1 изображена электрическая схема устройства для обнаружения пропуска изоляции труб. На фиг. 2 изображена эпюра напряжения на выходе преобразователя. На фиг. 3 изображена эпюра напряжения на коллекторе транзистора. Устройство для обнаружения пропуска изоляции труб содержит последовательно соединенные источник постоянного тока 1, преобразователь 2, трансформатор 3, выпрямитель 4 и подключенный к нему накопительный...

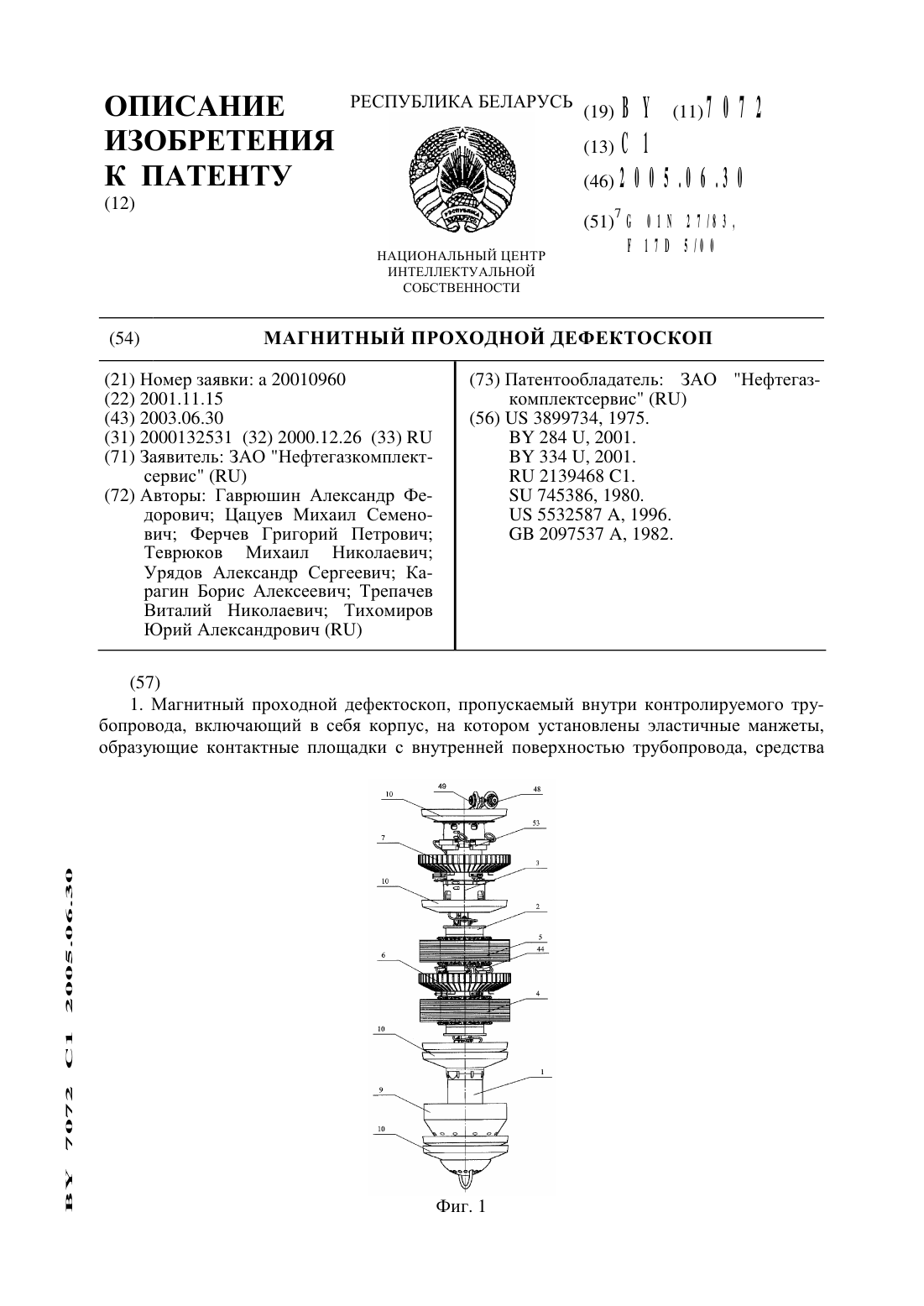

Номер патента: 7072

Опубликовано: 30.06.2005

Авторы: Карагин Борис Алексеевич, Цацуев Михаил Семенович, Теврюков Михаил Николаевич, Тихомиров Юрий Александрович, Урядов Александр Сергеевич, Ферчев Григорий Петрович, Трепачев Виталий Николаевич, Гаврюшин Александр Федорович

МПК: G01N 27/83, F17D 5/00

Метки: проходной, дефектоскоп, магнитный

Текст:

...этом в каждый момент вре В 17072 С 12005.06.30мени температура стенки трубопровода отличается от средней температуры газа на данном участке трубопровода, которая, в свою очередь, отличается от средней температуры узлов дефектоскопа. Изменение величины потока среды через дефектоскоп влечет за собой изменение распределения температуры между узлами внутритрубного дефектоскопа. Использование полупроводниковых датчиков и элементов электроники в...

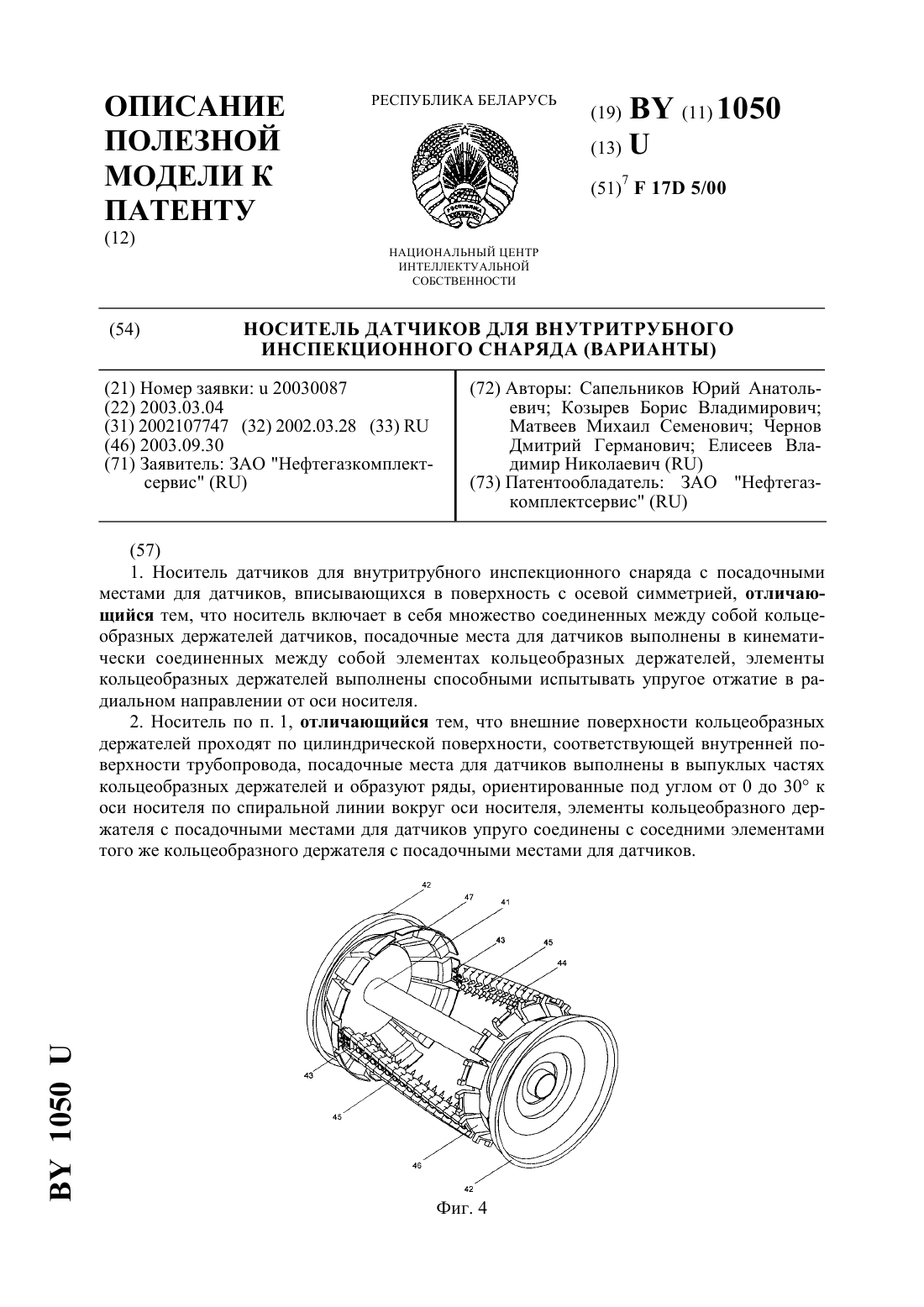

Номер патента: U 1050

Опубликовано: 30.09.2003

Авторы: Чернов Дмитрий Германович, Матвеев Михаил Семенович, Елисеев Владимир Николаевич, Козырев Борис Владимирович, Сапельников Юрий Анатольевич

МПК: F17D 5/00

Метки: снаряда, инспекционного, варианты, внутритрубного, носитель, датчиков

Текст:

...ряду независимо от эластичности материала, из которого изготовлены сгруппированные элементы функции прижима датчиков и огибания препятствий при этом разделяются. В развитие четвертого варианта реализации носитель включает в себя подпружинивающие элементы, скрепленные с рядами сгруппированных элементов (с элементами рядов) и выполненные способными отжимать сгруппированные элементы в радиальном направлении от оси носителя, каждый ряд элементов...

Номер патента: U 968

Опубликовано: 30.09.2003

Авторы: Котов Валерий Витальевич, Быстров Алексей Владимирович, Пантелеймонов Сергей Петрович, Смирнов Игорь Аристович, Галкин Вадим Юрьевич, Солонько Константин Леонидович, Лаптиев Андрей Анатольевич, Рылов Андрей Юрьевич, Горбачев Михаил Юрьевич, Ферчев Григорий Петрович, Малинин Павел Александрович

МПК: F17D 5/00

Метки: система, интерпретации, варианты, данных, обследования, внутритрубного, трубопроводов

Текст:

...тем, что вычислительная система включает в себя средства вычисления диагностических параметров трубопроводов по цифровым данным от контрольных датчиков, частота обращения к которым в процессе диагностического пропуска синхронизована со скоростью диагностического снаряда внутри трубопровода. Заявлена система интерпретации данных внутритрубного обследования трубопроводов, включающая в себя накопитель цифровых данных от датчиков,...

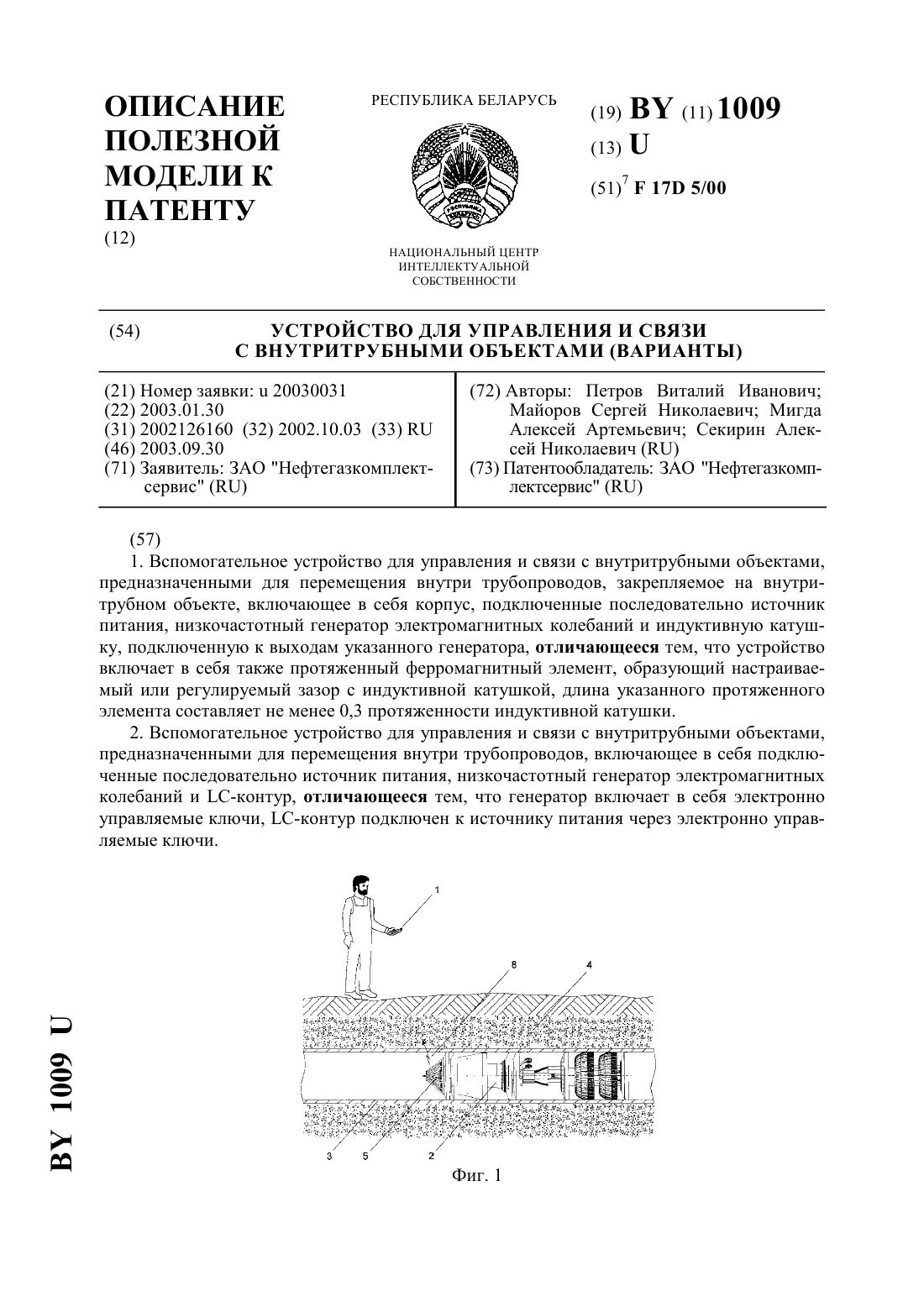

Номер патента: U 1009

Опубликовано: 30.09.2003

Авторы: Петров Виталий Иванович, Мигда Алексей Артемьевич, Майоров Сергей Николаевич, Секирин Алексей Николаевич

МПК: F17D 5/00

Метки: связи, устройство, внутритрубными, управления, варианты, объектами

Текст:

...электромагнитных колебаний,излучаемых внутри или вне герметизированной полости трубопровода и принимаемых с противоположной стороны относительно стенки трубопровода, отличающееся тем, что устройство включает в себя средства излучения пачек импульсов указанных электромагнитных колебаний длительностью импульсов излучения и/или интервалов между импульсами излучения от 1 до 100 мс. Вспомогательное устройство для внутритрубных объектов,...

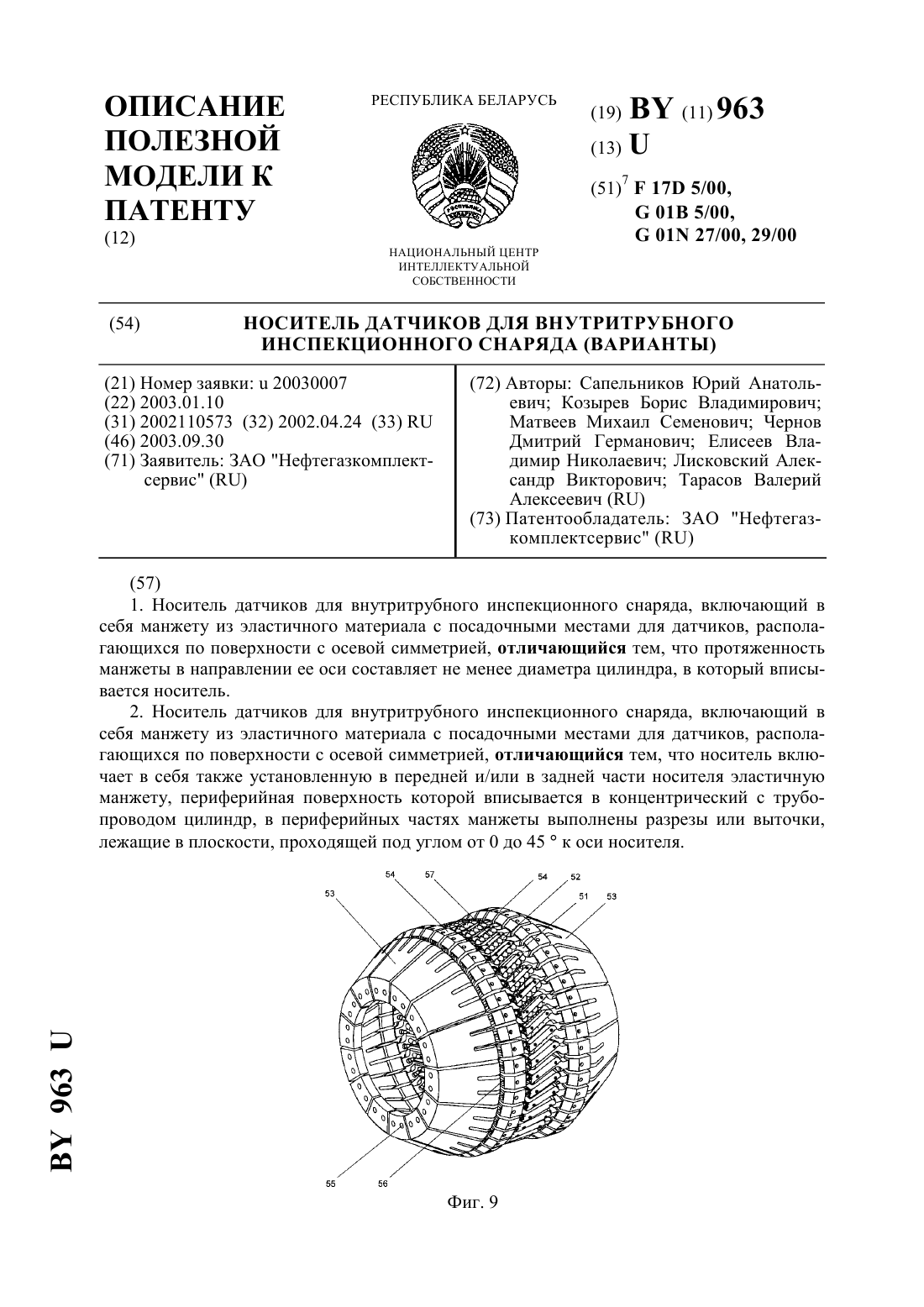

Номер патента: U 963

Опубликовано: 30.09.2003

Авторы: Елисеев Владимир Николаевич, Сапельников Юрий Анатольевич, Матвеев Михаил Семенович, Козырев Борис Владимирович, Тарасов Валерий Алексеевич, Чернов Дмитрий Германович, Лисковский Александр Викторович

МПК: G01N 27/00, G01B 5/00, F17D 5/00...

Метки: снаряда, варианты, носитель, внутритрубного, инспекционного, датчиков

Текст:

...с посадочными местами для датчиков. Носитель датчиков для внутритрубного инспекционного снаряда с посадочными местами для датчиков, располагающихся по поверхности с осевой симметрией, отличающийся тем, что 15 963 носитель включает в себя опору в виде гофрированного упругого элемента с осевой симметрией, а также установленные на опоре полозы с посадочными местами для датчиков. Носитель датчиков для внутритрубного инспекционного снаряда с...

Номер патента: U 928

Опубликовано: 30.06.2003

Авторы: Слепов Андрей Михайлович, Десятчиков Александр Петрович, Исупов Михаил Анатольевич, Елисеев Владимир Николаевич, Чернов Сергей Викторович, Карасёв Николай Алексеевич, Базаров Александр Юрьевич, Десятчиков Денис Александрович, Корнев Геннадий Анатольевич, Кириченко Сергей Павлович, Николаев Николай Владимирович, Смирнов Анатолий Валентинович

МПК: G01M 3/00, G01N 27/72, F17D 5/00...

Метки: трубопроводов, автоматизированного, устройство, контроля, варианты

Текст:

...преобразователя. 9. Устройство для автоматизированного контроля трубопроводов, пропускаемое внутри контролируемого трубопровода, включает в себя корпус, датчики, чувствительные к диагностическим параметрам контролируемого трубопровода, средства выполнения измерений, преобразования и хранения данных измерений, источник питания, указанные средства включают в себя усилитель, аналого-цифровой преобразователь, вход усилителя...
