Многокорпусный улей

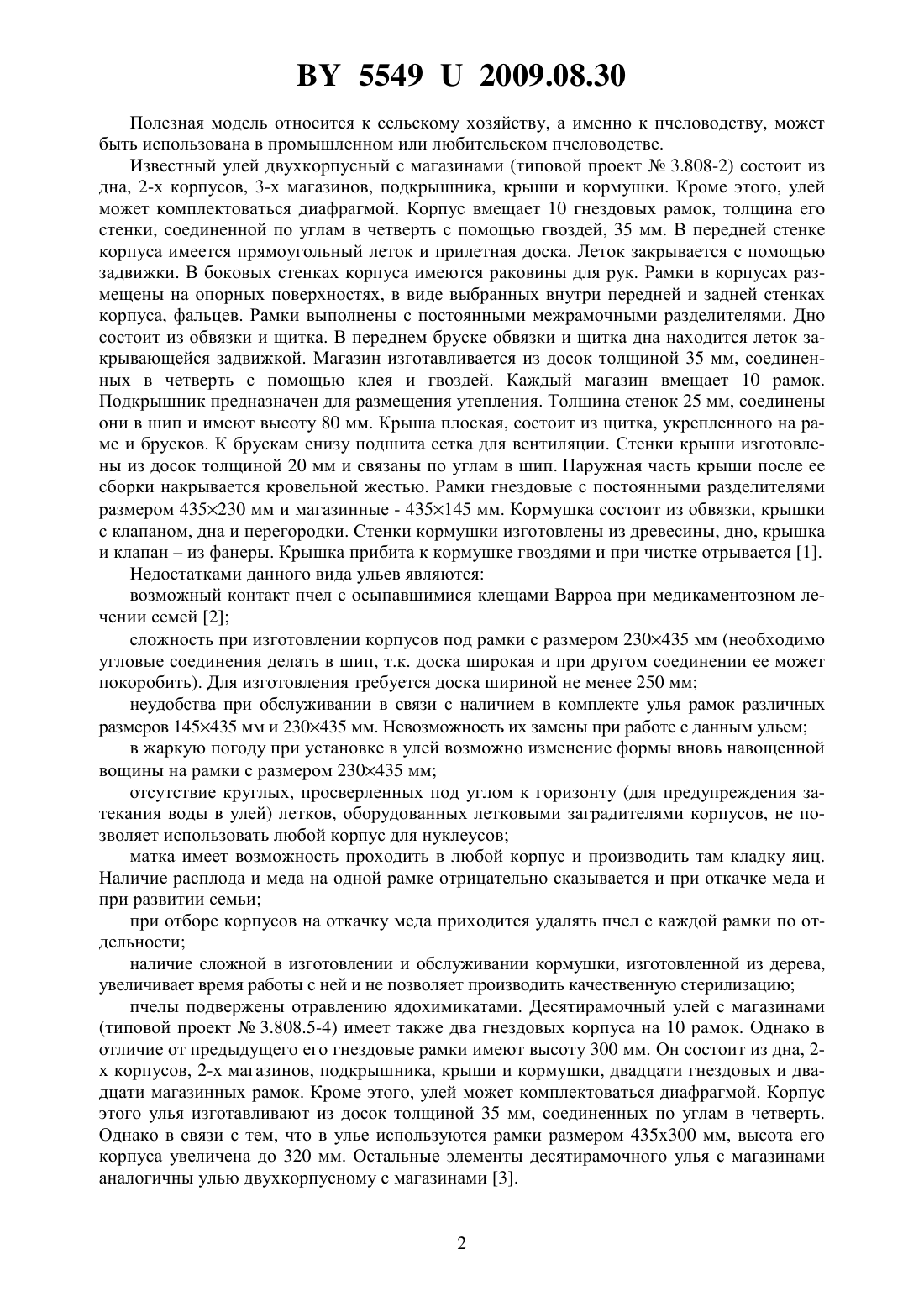

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сабуров Сергей Петрович(72) Автор Сабуров Сергей Петрович(73) Патентообладатель Сабуров Сергей Петрович(57) Многокорпусный улей, состоящий из дна, корпусов, рамок, потолка, подкрышника,устройства для вентиляции и крыши, отличающийся тем, что улей содержит шесть корпусов размерами 145435 мм, дно укомплектовано противовооратозной сеткой, улей дополнительно содержит пчелоразделитель в виде генемановской решетки, пчелоудалитель из фанерного щита, обвязки и удалителя Квебек, устройство для вентиляции выполнено в виде съемной вентиляционной сетки, а утепленная пенопластом плоская крыша покрыта листовым оцинкованным железом. 55492009.08.30 Полезная модель относится к сельскому хозяйству, а именно к пчеловодству, может быть использована в промышленном или любительском пчеловодстве. Известный улей двухкорпусный с магазинами (типовой проект 3.808-2) состоит из дна, 2-х корпусов, 3-х магазинов, подкрышника, крыши и кормушки. Кроме этого, улей может комплектоваться диафрагмой. Корпус вмещает 10 гнездовых рамок, толщина его стенки, соединенной по углам в четверть с помощью гвоздей, 35 мм. В передней стенке корпуса имеется прямоугольный леток и прилетная доска. Леток закрывается с помощью задвижки. В боковых стенках корпуса имеются раковины для рук. Рамки в корпусах размещены на опорных поверхностях, в виде выбранных внутри передней и задней стенках корпуса, фальцев. Рамки выполнены с постоянными межрамочными разделителями. Дно состоит из обвязки и щитка. В переднем бруске обвязки и щитка дна находится леток закрывающейся задвижкой. Магазин изготавливается из досок толщиной 35 мм, соединенных в четверть с помощью клея и гвоздей. Каждый магазин вмещает 10 рамок. Подкрышник предназначен для размещения утепления. Толщина стенок 25 мм, соединены они в шип и имеют высоту 80 мм. Крыша плоская, состоит из щитка, укрепленного на раме и брусков. К брускам снизу подшита сетка для вентиляции. Стенки крыши изготовлены из досок толщиной 20 мм и связаны по углам в шип. Наружная часть крыши после ее сборки накрывается кровельной жестью. Рамки гнездовые с постоянными разделителями размером 435230 мм и магазинные - 435145 мм. Кормушка состоит из обвязки, крышки с клапаном, дна и перегородки. Стенки кормушки изготовлены из древесины, дно, крышка и клапаниз фанеры. Крышка прибита к кормушке гвоздями и при чистке отрывается 1. Недостатками данного вида ульев являются возможный контакт пчел с осыпавшимися клещами Варроа при медикаментозном лечении семей 2 сложность при изготовлении корпусов под рамки с размером 230435 мм (необходимо угловые соединения делать в шип, т.к. доска широкая и при другом соединении ее может покоробить). Для изготовления требуется доска шириной не менее 250 мм неудобства при обслуживании в связи с наличием в комплекте улья рамок различных размеров 145435 мм и 230435 мм. Невозможность их замены при работе с данным ульем в жаркую погоду при установке в улей возможно изменение формы вновь навощенной вощины на рамки с размером 230435 мм отсутствие круглых, просверленных под углом к горизонту (для предупреждения затекания воды в улей) летков, оборудованных летковыми заградителями корпусов, не позволяет использовать любой корпус для нуклеусов матка имеет возможность проходить в любой корпус и производить там кладку яиц. Наличие расплода и меда на одной рамке отрицательно сказывается и при откачке меда и при развитии семьи при отборе корпусов на откачку меда приходится удалять пчел с каждой рамки по отдельности наличие сложной в изготовлении и обслуживании кормушки, изготовленной из дерева,увеличивает время работы с ней и не позволяет производить качественную стерилизацию пчелы подвержены отравлению ядохимикатами. Десятирамочный улей с магазинами(типовой проект 3.808.5-4) имеет также два гнездовых корпуса на 10 рамок. Однако в отличие от предыдущего его гнездовые рамки имеют высоту 300 мм. Он состоит из дна, 2 х корпусов, 2-х магазинов, подкрышника, крыши и кормушки, двадцати гнездовых и двадцати магазинных рамок. Кроме этого, улей может комплектоваться диафрагмой. Корпус этого улья изготавливают из досок толщиной 35 мм, соединенных по углам в четверть. Однако в связи с тем, что в улье используются рамки размером 435300 мм, высота его корпуса увеличена до 320 мм. Остальные элементы десятирамочного улья с магазинами аналогичны улью двухкорпусному с магазинами 3. 55492009.08.30 К недостаткам этого улья относятся все те, что и для улья двухкорпусного с магазинами. Кроме того, из-за увеличенных рамок до размера 300435 мм сложность в изготовлении корпусов возросла (доска нужна уже шириною не менее 320 мм, или изготовление ее из двух). Ошибкой служит и то, что корпуса с шириной доски в 320 мм собираются в четверть, что в большинстве случаев приводит к короблению досок. За прототип выбран стандартный многокорпусный улей (типовой проект ТП 808-5-1) 4. Стандартный многокорпусный улей конструктивно похож на улей двухкорпусный с магазинами и состоит из дна, четырех корпусов, вмещающих по десять рамок размером 435230 мм, потолка, подкрышника, вентиляционной рамы и крыши. Рамки в корпусах размещены на опорных поверхностях, в виде выбранных внутри передней и задней стенках корпуса, фальцев. Рамки выполнены с постоянными межрамочными разделителями. Отличие его от улья двухкорпусного состоит в том, что он вместо трех магазинов комплектуется четырьмя одинаковыми по размеру корпусами, каждый из которых вмещает по 10 рамок размером 435230 мм. Недостатками стандартного многокорпусного улья являются возможный контакт пчел с осыпавшимися клещами Варроа при медикаментозном лечении семей сложность при изготовлении корпусов под рамки с размером 230435 мм, необходимо угловые соединения делать в шип, т.к. доска широкая и при другом соединении ее может покоробить. Для изготовления требуется доска шириной не менее 250 мм привлечение дополнительной трудовой силы при снятии заполненных медом корпусов, так как вес корпуса с медом достигает 36-38 кг, плюс вес самого корпуса в жаркую погоду при установке в улей возможно изменение формы вновь навощенной вощины на рамки с размером 230435 мм отсутствие перехода на содержание пчел с рамок 145435 мм на рамки 300435 мм, и наоборот нет возможности использовать любой корпус для нуклеусов матка имеет возможность проходить в любой корпус и производить там кладку яиц, а наличие расплода и меда на одной рамке отрицательно сказывается и при откачке меда и при развитии семьи при отборе корпусов на откачку меда приходится удалять пчел с каждой рамки по отдельности деревянная кормушка не позволяет производить качественную стерилизацию риск отравления пчел ядохимикатами при обработке ульев сложность перехода пчел при зимовке в двух корпусах из нижнего корпуса в верхний,так как ширина верхнего бруска рамки нижнего корпуса - 25 мммежрамочное пространство верхнего и нижнего корпуса - 5- 7 ммширина нижнего бруска рамки верхнего корпуса - 10 мм. Задачей полезной модели является разработка многокорпусного улья, обеспечивающего возможность обслуживания большего количества пчелиных семей, тем самым увеличить объемы производства и удешевить стоимость продуктов пчеловодства. Данная задача решается изменением конструкции устройства многокорпусного улья,состоящего из дна, корпусов, рамок, потолка, подкрышника, устройства для вентиляции и крыши, причем отъемное дно укомплектовано противовооратозной сеткой, улей имеет шесть корпусов одинакового размера на рамку 145435 мм, что упрощает их изготовление, дает возможность перехода на рамки с размером 300435 мм (при установке таких рамок ставится два корпуса), использование корпусов как нуклеусов, возможность снятия полномедных корпусов одним человеком (уменьшенный вес по сравнению с большими корпусами), использование пустых корпусов для увеличения подрамочного пространства при зимовке. Улей комплектуется пчелоразделителем (генемановская решетка) для ограничения кладки яиц маткой и разделения гнездовой части улья от медовых корпусов, пче 3 55492009.08.30 лоудалителем системы Квебек, для удаления пчел с верхних медовых корпусов, предназначенных для откачки. В подкрышник устанавливается кормушка из полистирола, что дает преимущество в ее очистке и стерилизации. Устройство для вентиляции выполнено в виде съемной вентиляционной сетки, а утепленная пенопластом плоская крыша покрыта листовым оцинкованным железом. На фиг. 1 изображен общий вид многокорпусного улья, на фиг. 2 - дно, на фиг. 3 - корпус, на фиг. 4- разделительная решетка, на фиг. 5- пчелоудалитель, на фиг. 6- устройство для вентиляции, на фиг. 7- подкрышник, на фиг. 8- крыша. На фиг. 2 дно отъемное, коробчатого типа, представляет собой раму (обвязку) с установленным в нее щитком. Рама изготовлена из переднего 3, заднего 4 и двух боковых брусков 2, соединенных по углам в четверть с помощью шурупов и водостойкого клея. К нижней части дна прибиты бруски 1 шириной 50 мм и высотой 35 мм, которые предохраняют дно от сырости при постановке улья. В переднем бруске 3 имеется леток 5 размером 30010 мм для входа (выхода) пчел, а также для вентиляции гнезда. На передний брусок под леток также шурупами крепится прилетная доска 6 длиной 300 мм, шириной 50 мм. Кроме этого, дно комплектуется противовооратозной сеткой (поддон для клеща) 7 2. На фиг. 3 корпус представляет собой ящик, сделанный из досок толщиной 35 мм, собранный в коробку. В верхнем и нижнем краях корпусов выбраны фальцы для прочного соединения их между собой, а также с другими частями улья. В передней стенке каждого корпуса сделан под углом круглый леток 8 диаметром 25 мм, регулируемый летковым заградителем 9. На внешней стороне боковых стенок выбраны углубления (ручки-раковины) 10 для захвата корпуса руками или механизмами. В каждом корпусе имеется набор рамок 11 из 10-ти штук размером 145435 мм, которые своей верхней планкой лежат на специальном фальце, выбранном в верхней части ульевой стенки. Всего корпусов в данном улье - 6 штук. На фиг. 4 разделительная решетка представляет собой генемановскую решетку 12, заключенную в деревянную обвязку 13. Решетка 12 предназначена для отделения гнезда от медовых корпусов, с тем, чтобы преградить к ним доступ матки, изготовлена из пластмассы с диаметром ячеек, позволяющим свободно проходить пчелам. Обвязка 13 служит для наиболее плотного сочленения разделительной решетки с корпусами. На фиг. 5 пчелоудалитель - устройство, позволяющее проход пчел в одном направлении, в нашем случае с верхнего корпуса в нижний. Состоит из фанерного щита 15, обвязки 13 и собственно самого удалителя Квебек 14, закрепленного в нижней части щита. Действие данного удалителя 14 основано на принципе лабиринта, устанавливается в разрез между корпусом для откачки меда и остальными корпусами. Корпус с медом для откачки при этом должен быть верхним. На фиг. 6 вентиляционная (кочевая) сетка представляет собой обвязку 13 с вшитой в нее металлической сеткой 16 с ячейкой 33 мм, через которую пчелы проходить не могут. Устанавливается на верхний корпус при жаркой погоде или при перевозке пчел для предотвращения их запарки, а также при изоляции их во избежание отравления ядохимикатами. На фиг. 7 подкрышник, коробчатого типа, представляет собой уменьшенный по высоте корпус со сплошным дном, в котором прорезаны два отверстия, на которые установлена кормушка 18 для прохода пчел к сиропу. При снятии кормушки отверстия закрываются заглушками 17. Кормушка изготовлена из полистирола, что дает преимущество в ее очистке и стерилизации. На фиг. 8 крыша состоит из четырех брусков, собранных в четверть, и покрыты оцинкованным железом 20. В 2-х боковых брусках прорезаны вентиляционные отверстия 21. Внутрь крыши вставлен утеплитель 19, а именно пенопласт, толщиной 30 мм, для стабилизации температуры внутри улья в разные поры года. Сборка многокорпусного улья производится следующим образом. На ульевую подставку, установленную горизонтально, ставится отъемное дно. Внутри дна, на период обработки семьи от ворроатоза, устанавливается противовооратозная сетка (поддон для 4 55492009.08.30 клеща) 7. На дно устанавливаются корпуса в зависимости от силы семьи - от 2-х до 6-8. Для отделения расплодной части гнезда от медовых корпусов генемановской решеткой 12 отделяется гнездо. Количество отделенных корпусов от 2-х до 4-х. На генемановскую решетку 12 устанавливаются остальные корпуса. Перед откачкой верхних медовых корпусов вразрез между планируемым для откачки полным меда корпусом и нижними устанавливается пчелоудалитель 14 Квебек. За сутки пчелы из верхнего корпуса, чувствуя запах матки, уходят в нижние корпуса. На верхний корпус устанавливается подкрышник, в который при необходимости (весеннее подкармливание, осеннее закармливание) устанавливается кормушка 18. Защищает улей плоская утепленная крыша, установленная на подкрышник. При перевозках ульев и защите от ядохимикатов применяется вентиляционная (кочевая сетка) 16. Соединение всех элементов улья - фальцевое. Многокорпусные ульи - основа мобильной пасеки, предназначенной для получения максимально возможных объемов товарного меда и воска. Этот тип улья, как ни один другой, отвечает требованиям современного промышленного пчеловодства. Итак, многокорпусный улей - это не только жилище, отвечающее природе пчел. Это - средство, позволяющее управлять ростом и развитием пчелиной семьи,орудие высокопроизводительного труда пчеловодов. Многокорпусный улей - это, наконец, культура пчеловодства. Предлагаемый улей является универсальным 10-ти рамочным фальцевым и предназначен для содержания пчелиных семей как на промышленных пасеках, так и на пасеках пчеловодов-любителей, и особенно он удобен для содержания пчел в павильоне, т.к. при сохранении объема, имеет малую занимаемую площадь. Он изготовлен из обработанной первосортной сосновой доски толщиной 35 мм, окрашен акриловой краской. Улей разборной конструкции. Все элементы взаимозаменяемы, подгонка по месту не производится. Отъемное дно имеет леток на всю ширину, что позволяет эффективно вентилировать гнездо в жаркую погоду. Преимущества съемного дна позволяет контролировать осыпь клеща после обработки (устанавливается противовооратозная сетка, на дно кладется чистый лист белой бумаги и после обработки подсчитывается количество упавших клещей) позволяет контролировать ход зимовки (в зимний сезон при наличии положительной температуры на улице (в павильоне) снимается корпус, и по остаткам (крошкам) от распечатки сотов видно как идет и куда направляется клуб, а также можно определить количество и самое главное качество корма сокращает время осмотра и чистки в весенний период,вся операция сводится к тому, чтобы снять корпус и установить его на заранее приготовленное чистое дно. Корпус с размером рамки на 145435 мм имеет следующие преимущества простота в изготовлении четыре калиброванные доски скреплены по углам с обязательной проклейкой водостойким клеем по торцам. Если доски изготовлены точно в размер, то никакого шаблона (кондуктора) для их скрепления не обязательно. Боковые стенки каждого корпуса имеют раковины (выемки) для снятия и установки универсальность при использовании рамок с размерами на 145 и 300 мм, если ставить десять рамок на 145 мм, то это один корпус, если соединять два корпуса, то это десять рамок на 300 мм переход на содержание пчел с рамки 300 мм на рамку 145 мм и наоборот усилие прикладываемое при смене медовых корпусов минимальное по отношению к работе с корпусами на 230 и 300 мм при полном заполнении корпуса на 145 мм медом,его вес составляет 18-20 кг, вес полной рамки около 2 кг, аналогичные же корпуса больших размеров весят в два раза больше, т.е. 38-40 кг плюс больший вес самого корпуса. возможность работы корпусами, а не рамками имея на пасеке достаточное (двойной резерв) количество корпусов, изготовленных строго в размер, можно не задумываться об их смене, перестановке, транспортировке 55492009.08.30 возможность увеличения подрамочного пространства до размера корпуса при зимовке,когда пчелиная семья зимует на 10-ти рамках 300 мм или на 20-ти 145 мм в двух корпусах,при необходимости между гнездом и днищем устанавливается пустой корпус. Зимой большое подрамочное пространство улучшает воздухообмен улья, благоприятно влияя на ход зимовки наличие круглых, изготовленных под углом к горизонту, для предупреждения затекания дождевой воды в ульи, оборудованных летковыми заградителями, летков в каждом корпусе позволяет дополнительно регулировать температуру в гнезде, а также использовать каждый корпус как нуклеус делается малый отводок с молодой маткой на рамку 145 мм, изолируется с обеих сторон специальной перегородкой и устанавливается на тот же улей с разворотом на 180 градусов, следующий нуклеус опять с разворотом на 180 градусов относительно первого нуклеуса и т.д. сколько нужно, круглые летки при этом открываются возможность увеличения ульев от 6 до 12 корпусов для формирования семей медовиков. Пчелоразделитель служит для разделения гнездового корпуса и медовых. Устанавливается в зависимости от силы семьи и представляет обычную Генемановскую решетку,обрамленную в специальную оправу для точного сочленения корпусов. Пчелоудалитель служит для удаления пчел из верхних медовых корпусов при наметившейся откачке меда. Он устанавливается в разрез между верхним корпусом с медом,который необходимо откачать, и корпусами, которые расположены ниже. Его действие основано на прохождении пчел с верхнего корпуса в нижний, а не снизу вверх. Удалитель Квебек не имеет трущихся механических деталей. Подкрышник представляет собой уменьшенный в размере корпус со сплошным дном,в котором прорезаны два отверстия для прохода пчел к кормушке и установке ее, и заменяет потолочины обычного улья. Кочевая сетка устанавливается на верхние корпуса при перевозке ульев, а также для дополнительной вентиляции при установке в павильоне, а также для защиты пчел от ядохимикатов. При этом снимается подкрышник. Кормушка, при необходимости, устанавливается в подкрышник, при этом установленные заглушки в подкрышнике вынимаются. Она изготовлена из полистирола, что дает преимущество в ее очистке и стерилизации. Крыша плоская, изготовлена по размеру корпуса и покрыта листовым оцинкованным железом. Утеплителем служит 20-30 мм пенопласт, что очень удобно при эксплуатации ульев. В крыше прорезаны вентиляционные отверстия. Рамки саморазделяющиеся размером 145435 мм, брусок толщиной 10 мм изготовлены в размер. Все части улья корпус, дно, пчелоразделитель, пчелоудалитель, подкрышник, крыша,рамки свободно, без усилий и плотно подходят друг к другу и пригодны для любого улья на пасеке. Ульи делают из ели, сосны, липы, осины или из других пород дерева. Влажность древесины не должна превышать 16 . Обычно ульи окрашивают, предварительно прошпаклевав, в разных цветовых сочетаниях. Фиг. 8 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
