Гимнастический снаряд

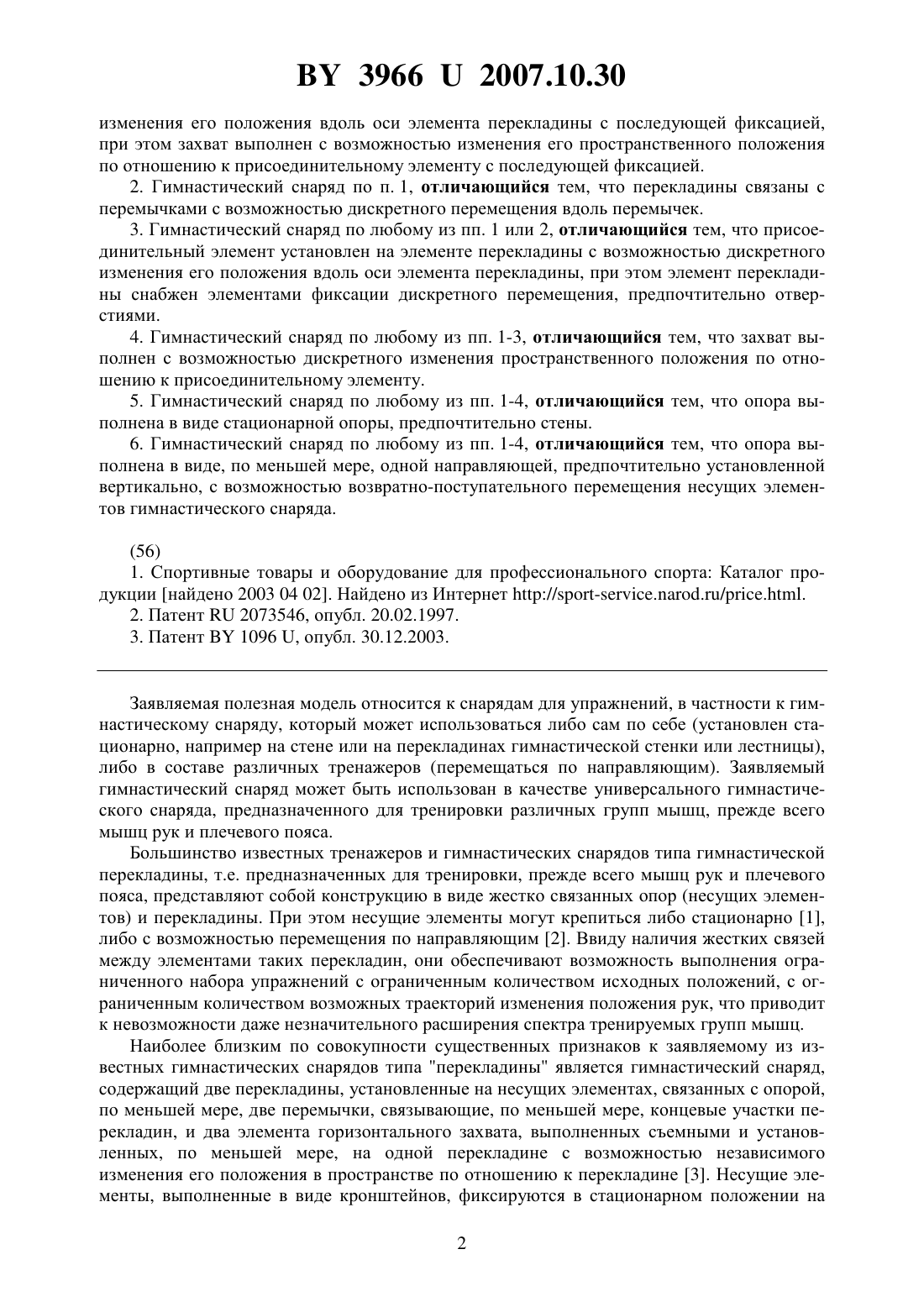

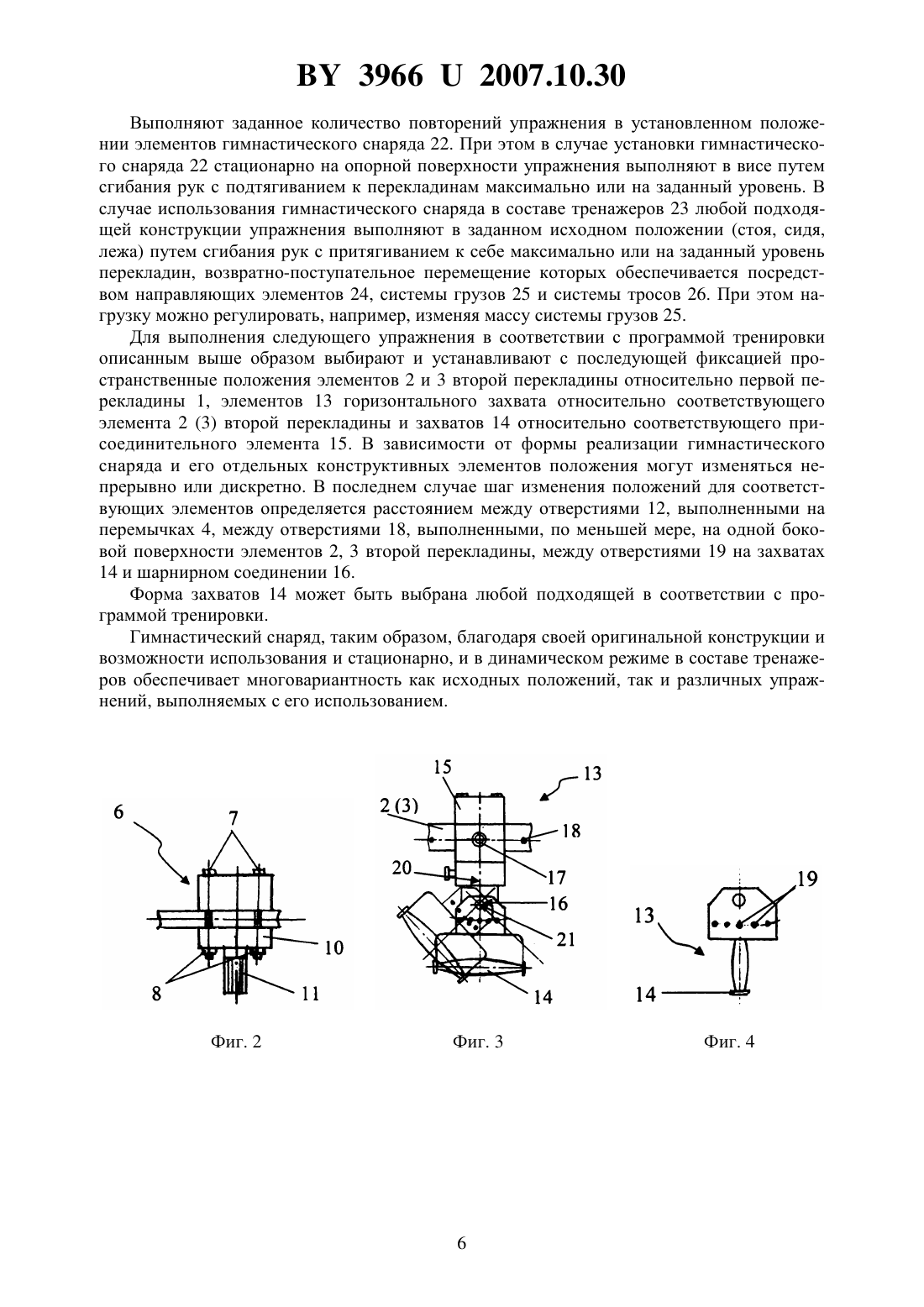

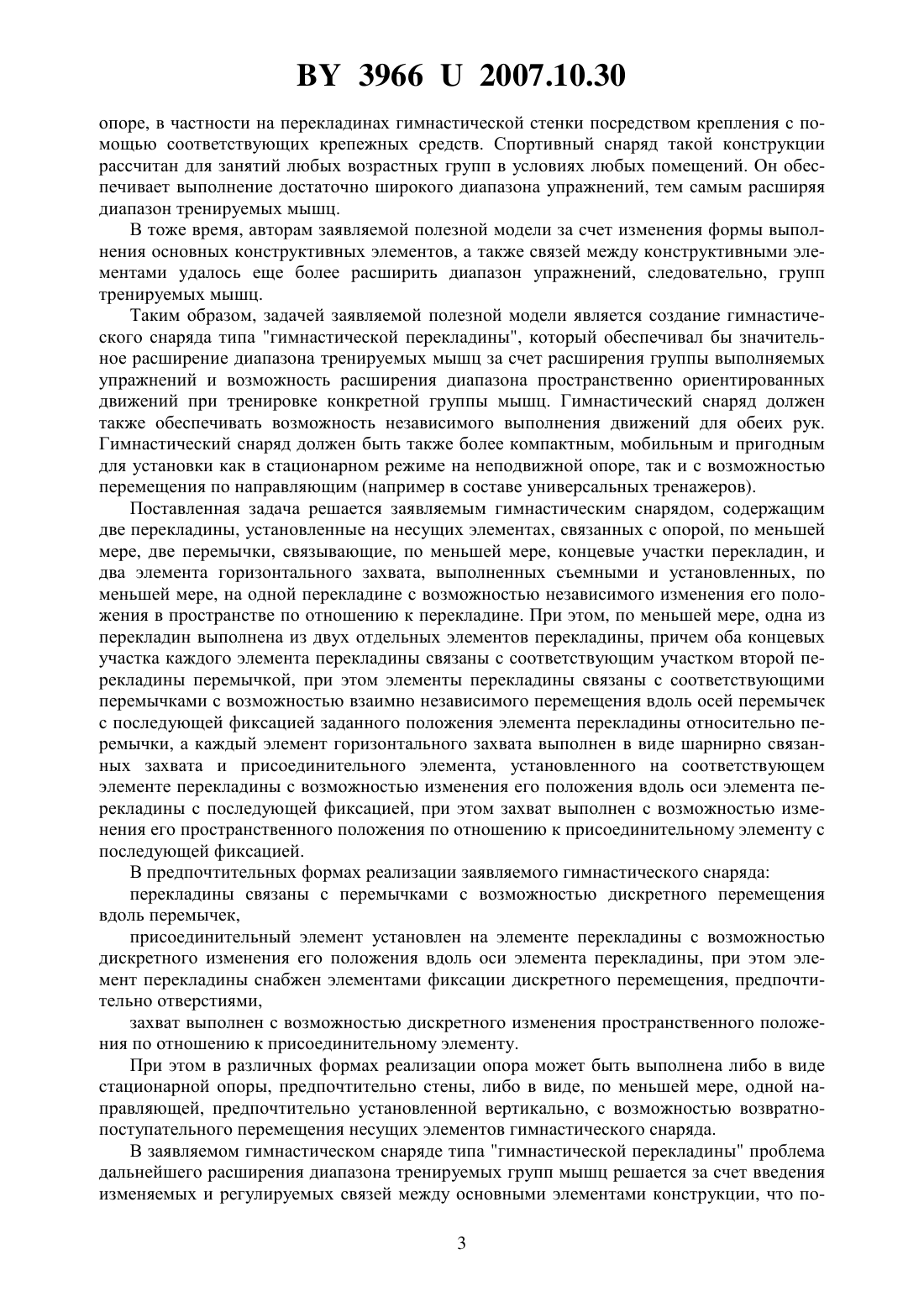

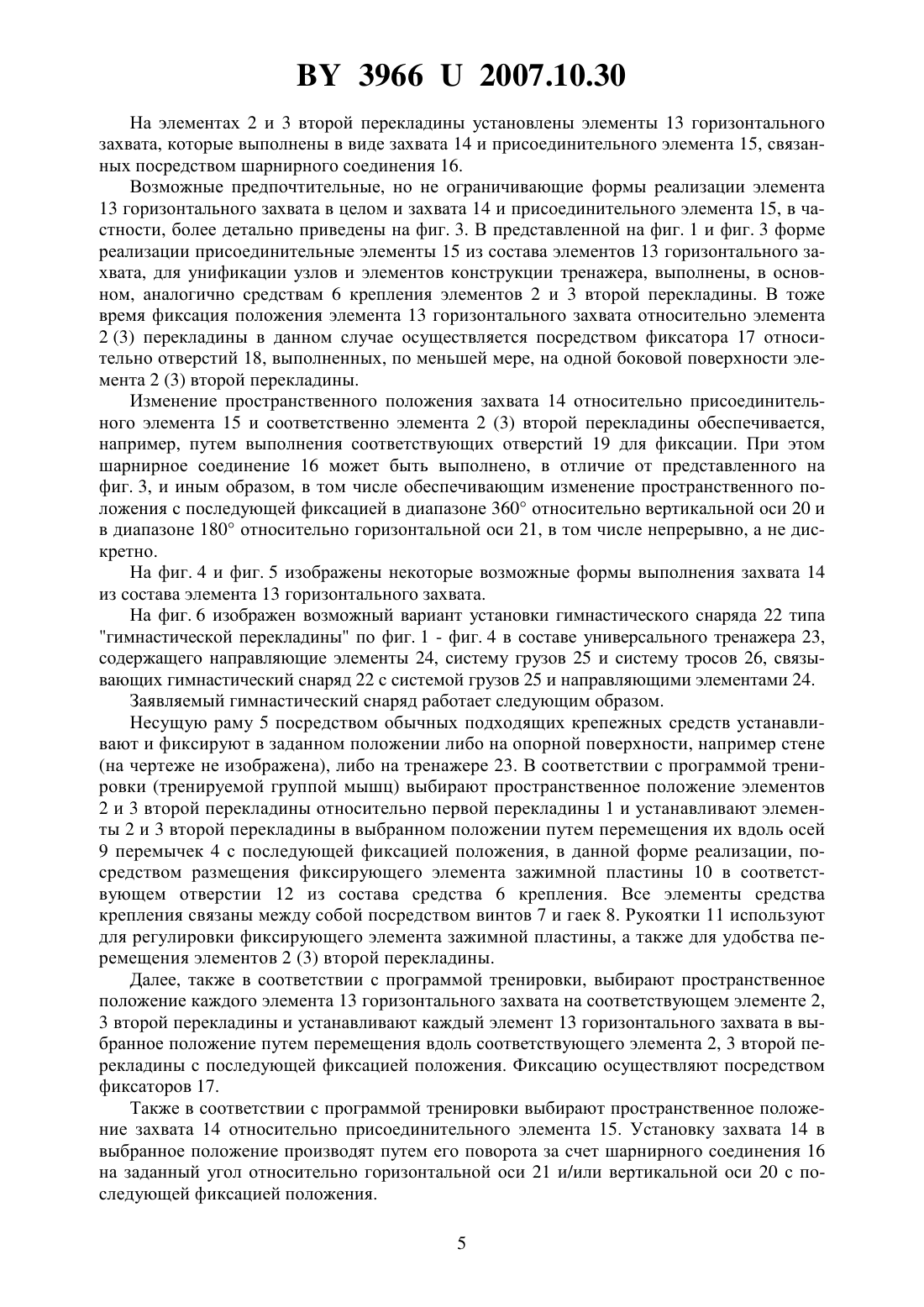

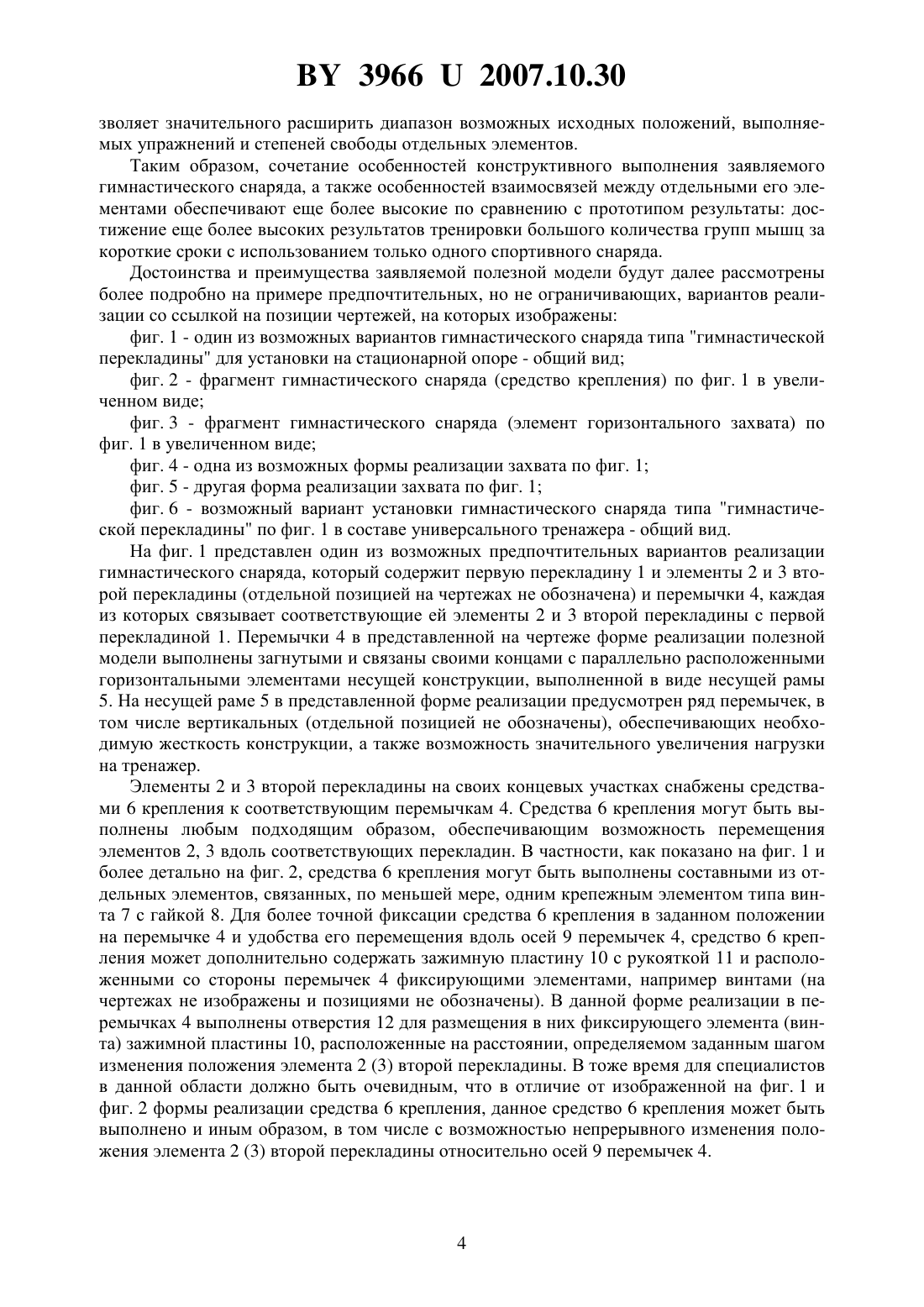

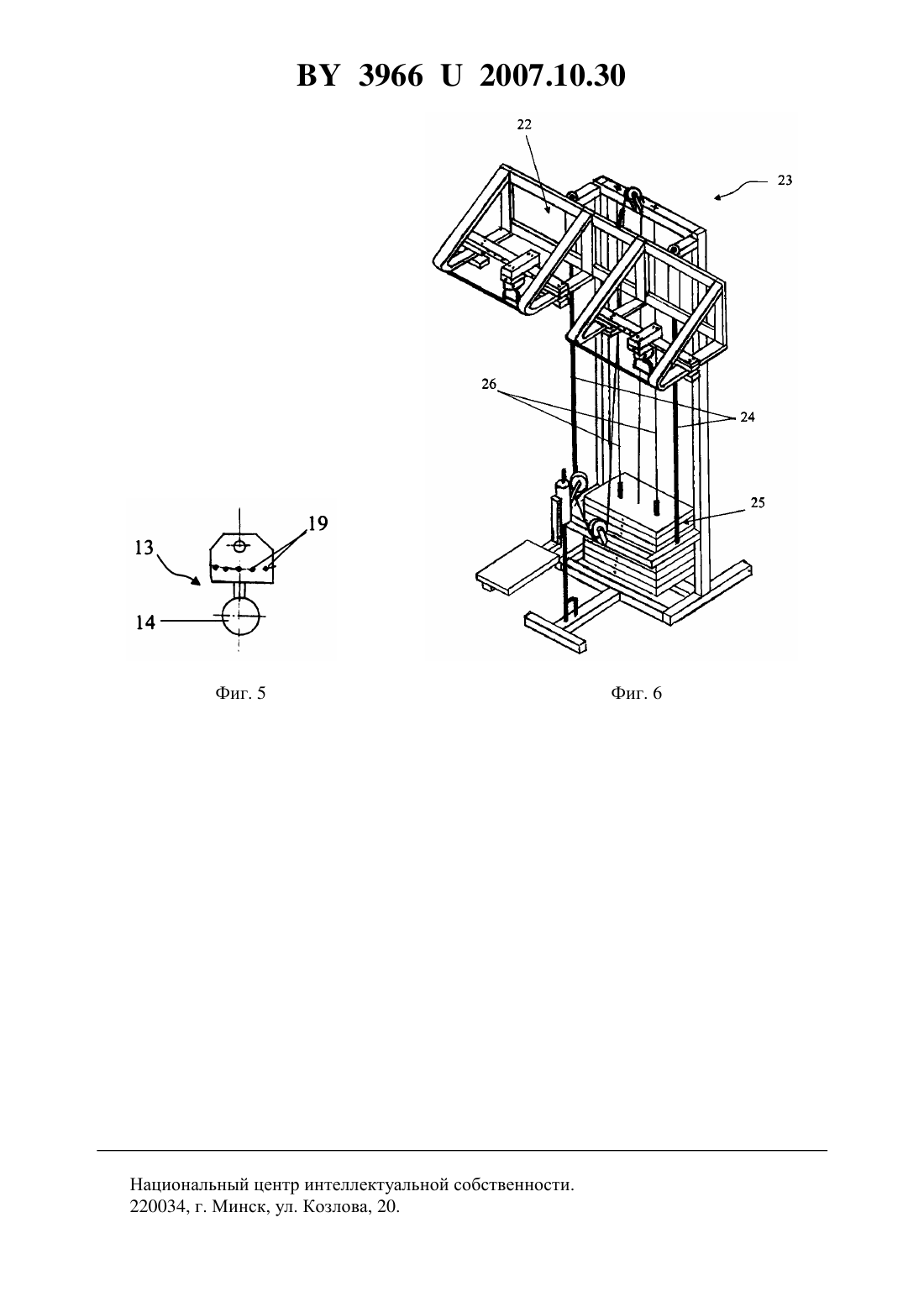

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Куценко Геннадий Анатольевич Михайловский Александр Владимирович Линник Игорь Геннадьевич(72) Авторы Куценко Геннадий Анатольевич Михайловский Александр Владимирович Линник Игорь Геннадьевич(73) Патентообладатели Куценко Геннадий Анатольевич Михайловский Александр Владимирович Линник Игорь Геннадьевич(57) 1. Гимнастический снаряд, содержащий две перекладины, установленные на несущих элементах, связанных с опорой, по меньшей мере, две перемычки, связывающие, по меньшей мере, концевые участки перекладин, и два элемента горизонтального захвата,выполненных съемными и установленных, по меньшей мере, на одной перекладине с возможностью независимого изменения его положения в пространстве по отношению к перекладине, отличающийся тем, что, по меньшей мере, одна из перекладин выполнена из двух отдельных элементов перекладины, причем оба концевых участка каждого элемента перекладины связаны с соответствующим участком второй перекладины перемычкой, при этом элементы перекладины связаны с соответствующими перемычками с возможностью взаимно независимого перемещения вдоль осей перемычек с последующей фиксацией заданного положения элемента перекладины относительно перемычки, а каждый элемент горизонтального захвата выполнен в виде шарнирно связанных захвата и присоединительного элемента, установленного на соответствующем элементе перекладины с возможностью 39662007.10.30 изменения его положения вдоль оси элемента перекладины с последующей фиксацией,при этом захват выполнен с возможностью изменения его пространственного положения по отношению к присоединительному элементу с последующей фиксацией. 2. Гимнастический снаряд по п. 1, отличающийся тем, что перекладины связаны с перемычками с возможностью дискретного перемещения вдоль перемычек. 3. Гимнастический снаряд по любому из пп. 1 или 2, отличающийся тем, что присоединительный элемент установлен на элементе перекладины с возможностью дискретного изменения его положения вдоль оси элемента перекладины, при этом элемент перекладины снабжен элементами фиксации дискретного перемещения, предпочтительно отверстиями. 4. Гимнастический снаряд по любому из пп. 1-3, отличающийся тем, что захват выполнен с возможностью дискретного изменения пространственного положения по отношению к присоединительному элементу. 5. Гимнастический снаряд по любому из пп. 1-4, отличающийся тем, что опора выполнена в виде стационарной опоры, предпочтительно стены. 6. Гимнастический снаряд по любому из пп. 1-4, отличающийся тем, что опора выполнена в виде, по меньшей мере, одной направляющей, предпочтительно установленной вертикально, с возможностью возвратно-поступательного перемещения несущих элементов гимнастического снаряда.(56) 1. Спортивные товары и оборудование для профессионального спорта Каталог продукции найдено 2003 04 02. Найдено из Интернет //-/ 2. Патент 2073546, опубл. 20.02.1997. 3. Патент 1096 , опубл. 30.12.2003. Заявляемая полезная модель относится к снарядам для упражнений, в частности к гимнастическому снаряду, который может использоваться либо сам по себе (установлен стационарно, например на стене или на перекладинах гимнастической стенки или лестницы),либо в составе различных тренажеров (перемещаться по направляющим). Заявляемый гимнастический снаряд может быть использован в качестве универсального гимнастического снаряда, предназначенного для тренировки различных групп мышц, прежде всего мышц рук и плечевого пояса. Большинство известных тренажеров и гимнастических снарядов типа гимнастической перекладины, т.е. предназначенных для тренировки, прежде всего мышц рук и плечевого пояса, представляют собой конструкцию в виде жестко связанных опор (несущих элементов) и перекладины. При этом несущие элементы могут крепиться либо стационарно 1,либо с возможностью перемещения по направляющим 2. Ввиду наличия жестких связей между элементами таких перекладин, они обеспечивают возможность выполнения ограниченного набора упражнений с ограниченным количеством исходных положений, с ограниченным количеством возможных траекторий изменения положения рук, что приводит к невозможности даже незначительного расширения спектра тренируемых групп мышц. Наиболее близким по совокупности существенных признаков к заявляемому из известных гимнастических снарядов типа перекладины является гимнастический снаряд,содержащий две перекладины, установленные на несущих элементах, связанных с опорой,по меньшей мере, две перемычки, связывающие, по меньшей мере, концевые участки перекладин, и два элемента горизонтального захвата, выполненных съемными и установленных, по меньшей мере, на одной перекладине с возможностью независимого изменения его положения в пространстве по отношению к перекладине 3. Несущие элементы, выполненные в виде кронштейнов, фиксируются в стационарном положении на 2 39662007.10.30 опоре, в частности на перекладинах гимнастической стенки посредством крепления с помощью соответствующих крепежных средств. Спортивный снаряд такой конструкции рассчитан для занятий любых возрастных групп в условиях любых помещений. Он обеспечивает выполнение достаточно широкого диапазона упражнений, тем самым расширяя диапазон тренируемых мышц. В тоже время, авторам заявляемой полезной модели за счет изменения формы выполнения основных конструктивных элементов, а также связей между конструктивными элементами удалось еще более расширить диапазон упражнений, следовательно, групп тренируемых мышц. Таким образом, задачей заявляемой полезной модели является создание гимнастического снаряда типа гимнастической перекладины, который обеспечивал бы значительное расширение диапазона тренируемых мышц за счет расширения группы выполняемых упражнений и возможность расширения диапазона пространственно ориентированных движений при тренировке конкретной группы мышц. Гимнастический снаряд должен также обеспечивать возможность независимого выполнения движений для обеих рук. Гимнастический снаряд должен быть также более компактным, мобильным и пригодным для установки как в стационарном режиме на неподвижной опоре, так и с возможностью перемещения по направляющим (например в составе универсальных тренажеров). Поставленная задача решается заявляемым гимнастическим снарядом, содержащим две перекладины, установленные на несущих элементах, связанных с опорой, по меньшей мере, две перемычки, связывающие, по меньшей мере, концевые участки перекладин, и два элемента горизонтального захвата, выполненных съемными и установленных, по меньшей мере, на одной перекладине с возможностью независимого изменения его положения в пространстве по отношению к перекладине. При этом, по меньшей мере, одна из перекладин выполнена из двух отдельных элементов перекладины, причем оба концевых участка каждого элемента перекладины связаны с соответствующим участком второй перекладины перемычкой, при этом элементы перекладины связаны с соответствующими перемычками с возможностью взаимно независимого перемещения вдоль осей перемычек с последующей фиксацией заданного положения элемента перекладины относительно перемычки, а каждый элемент горизонтального захвата выполнен в виде шарнирно связанных захвата и присоединительного элемента, установленного на соответствующем элементе перекладины с возможностью изменения его положения вдоль оси элемента перекладины с последующей фиксацией, при этом захват выполнен с возможностью изменения его пространственного положения по отношению к присоединительному элементу с последующей фиксацией. В предпочтительных формах реализации заявляемого гимнастического снаряда перекладины связаны с перемычками с возможностью дискретного перемещения вдоль перемычек,присоединительный элемент установлен на элементе перекладины с возможностью дискретного изменения его положения вдоль оси элемента перекладины, при этом элемент перекладины снабжен элементами фиксации дискретного перемещения, предпочтительно отверстиями,захват выполнен с возможностью дискретного изменения пространственного положения по отношению к присоединительному элементу. При этом в различных формах реализации опора может быть выполнена либо в виде стационарной опоры, предпочтительно стены, либо в виде, по меньшей мере, одной направляющей, предпочтительно установленной вертикально, с возможностью возвратнопоступательного перемещения несущих элементов гимнастического снаряда. В заявляемом гимнастическом снаряде типа гимнастической перекладины проблема дальнейшего расширения диапазона тренируемых групп мышц решается за счет введения изменяемых и регулируемых связей между основными элементами конструкции, что по 3 39662007.10.30 зволяет значительного расширить диапазон возможных исходных положений, выполняемых упражнений и степеней свободы отдельных элементов. Таким образом, сочетание особенностей конструктивного выполнения заявляемого гимнастического снаряда, а также особенностей взаимосвязей между отдельными его элементами обеспечивают еще более высокие по сравнению с прототипом результаты достижение еще более высоких результатов тренировки большого количества групп мышц за короткие сроки с использованием только одного спортивного снаряда. Достоинства и преимущества заявляемой полезной модели будут далее рассмотрены более подробно на примере предпочтительных, но не ограничивающих, вариантов реализации со ссылкой на позиции чертежей, на которых изображены фиг. 1 - один из возможных вариантов гимнастического снаряда типа гимнастической перекладины для установки на стационарной опоре - общий вид фиг. 2 - фрагмент гимнастического снаряда (средство крепления) по фиг. 1 в увеличенном виде фиг. 3 - фрагмент гимнастического снаряда (элемент горизонтального захвата) по фиг. 1 в увеличенном виде фиг. 4 - одна из возможных формы реализации захвата по фиг. 1 фиг. 5 - другая форма реализации захвата по фиг. 1 фиг. 6 - возможный вариант установки гимнастического снаряда типа гимнастической перекладины по фиг. 1 в составе универсального тренажера - общий вид. На фиг. 1 представлен один из возможных предпочтительных вариантов реализации гимнастического снаряда, который содержит первую перекладину 1 и элементы 2 и 3 второй перекладины (отдельной позицией на чертежах не обозначена) и перемычки 4, каждая из которых связывает соответствующие ей элементы 2 и 3 второй перекладины с первой перекладиной 1. Перемычки 4 в представленной на чертеже форме реализации полезной модели выполнены загнутыми и связаны своими концами с параллельно расположенными горизонтальными элементами несущей конструкции, выполненной в виде несущей рамы 5. На несущей раме 5 в представленной форме реализации предусмотрен ряд перемычек, в том числе вертикальных (отдельной позицией не обозначены), обеспечивающих необходимую жесткость конструкции, а также возможность значительного увеличения нагрузки на тренажер. Элементы 2 и 3 второй перекладины на своих концевых участках снабжены средствами 6 крепления к соответствующим перемычкам 4. Средства 6 крепления могут быть выполнены любым подходящим образом, обеспечивающим возможность перемещения элементов 2, 3 вдоль соответствующих перекладин. В частности, как показано на фиг. 1 и более детально на фиг. 2, средства 6 крепления могут быть выполнены составными из отдельных элементов, связанных, по меньшей мере, одним крепежным элементом типа винта 7 с гайкой 8. Для более точной фиксации средства 6 крепления в заданном положении на перемычке 4 и удобства его перемещения вдоль осей 9 перемычек 4, средство 6 крепления может дополнительно содержать зажимную пластину 10 с рукояткой 11 и расположенными со стороны перемычек 4 фиксирующими элементами, например винтами (на чертежах не изображены и позициями не обозначены). В данной форме реализации в перемычках 4 выполнены отверстия 12 для размещения в них фиксирующего элемента (винта) зажимной пластины 10, расположенные на расстоянии, определяемом заданным шагом изменения положения элемента 2 (3) второй перекладины. В тоже время для специалистов в данной области должно быть очевидным, что в отличие от изображенной на фиг. 1 и фиг. 2 формы реализации средства 6 крепления, данное средство 6 крепления может быть выполнено и иным образом, в том числе с возможностью непрерывного изменения положения элемента 2 (3) второй перекладины относительно осей 9 перемычек 4. 39662007.10.30 На элементах 2 и 3 второй перекладины установлены элементы 13 горизонтального захвата, которые выполнены в виде захвата 14 и присоединительного элемента 15, связанных посредством шарнирного соединения 16. Возможные предпочтительные, но не ограничивающие формы реализации элемента 13 горизонтального захвата в целом и захвата 14 и присоединительного элемента 15, в частности, более детально приведены на фиг. 3. В представленной на фиг. 1 и фиг. 3 форме реализации присоединительные элементы 15 из состава элементов 13 горизонтального захвата, для унификации узлов и элементов конструкции тренажера, выполнены, в основном, аналогично средствам 6 крепления элементов 2 и 3 второй перекладины. В тоже время фиксация положения элемента 13 горизонтального захвата относительно элемента 2 (3) перекладины в данном случае осуществляется посредством фиксатора 17 относительно отверстий 18, выполненных, по меньшей мере, на одной боковой поверхности элемента 2 (3) второй перекладины. Изменение пространственного положения захвата 14 относительно присоединительного элемента 15 и соответственно элемента 2 (3) второй перекладины обеспечивается,например, путем выполнения соответствующих отверстий 19 для фиксации. При этом шарнирное соединение 16 может быть выполнено, в отличие от представленного на фиг. 3, и иным образом, в том числе обеспечивающим изменение пространственного положения с последующей фиксацией в диапазоне 360 относительно вертикальной оси 20 и в диапазоне 180 относительно горизонтальной оси 21, в том числе непрерывно, а не дискретно. На фиг. 4 и фиг. 5 изображены некоторые возможные формы выполнения захвата 14 из состава элемента 13 горизонтального захвата. На фиг. 6 изображен возможный вариант установки гимнастического снаряда 22 типа гимнастической перекладины по фиг. 1 - фиг. 4 в составе универсального тренажера 23,содержащего направляющие элементы 24, систему грузов 25 и систему тросов 26, связывающих гимнастический снаряд 22 с системой грузов 25 и направляющими элементами 24. Заявляемый гимнастический снаряд работает следующим образом. Несущую раму 5 посредством обычных подходящих крепежных средств устанавливают и фиксируют в заданном положении либо на опорной поверхности, например стене(на чертеже не изображена), либо на тренажере 23. В соответствии с программой тренировки (тренируемой группой мышц) выбирают пространственное положение элементов 2 и 3 второй перекладины относительно первой перекладины 1 и устанавливают элементы 2 и 3 второй перекладины в выбранном положении путем перемещения их вдоль осей 9 перемычек 4 с последующей фиксацией положения, в данной форме реализации, посредством размещения фиксирующего элемента зажимной пластины 10 в соответствующем отверстии 12 из состава средства 6 крепления. Все элементы средства крепления связаны между собой посредством винтов 7 и гаек 8. Рукоятки 11 используют для регулировки фиксирующего элемента зажимной пластины, а также для удобства перемещения элементов 2 (3) второй перекладины. Далее, также в соответствии с программой тренировки, выбирают пространственное положение каждого элемента 13 горизонтального захвата на соответствующем элементе 2,3 второй перекладины и устанавливают каждый элемент 13 горизонтального захвата в выбранное положение путем перемещения вдоль соответствующего элемента 2, 3 второй перекладины с последующей фиксацией положения. Фиксацию осуществляют посредством фиксаторов 17. Также в соответствии с программой тренировки выбирают пространственное положение захвата 14 относительно присоединительного элемента 15. Установку захвата 14 в выбранное положение производят путем его поворота за счет шарнирного соединения 16 на заданный угол относительно горизонтальной оси 21 и/или вертикальной оси 20 с последующей фиксацией положения. 5 39662007.10.30 Выполняют заданное количество повторений упражнения в установленном положении элементов гимнастического снаряда 22. При этом в случае установки гимнастического снаряда 22 стационарно на опорной поверхности упражнения выполняют в висе путем сгибания рук с подтягиванием к перекладинам максимально или на заданный уровень. В случае использования гимнастического снаряда в составе тренажеров 23 любой подходящей конструкции упражнения выполняют в заданном исходном положении (стоя, сидя,лежа) путем сгибания рук с притягиванием к себе максимально или на заданный уровень перекладин, возвратно-поступательное перемещение которых обеспечивается посредством направляющих элементов 24, системы грузов 25 и системы тросов 26. При этом нагрузку можно регулировать, например, изменяя массу системы грузов 25. Для выполнения следующего упражнения в соответствии с программой тренировки описанным выше образом выбирают и устанавливают с последующей фиксацией пространственные положения элементов 2 и 3 второй перекладины относительно первой перекладины 1, элементов 13 горизонтального захвата относительно соответствующего элемента 2 (3) второй перекладины и захватов 14 относительно соответствующего присоединительного элемента 15. В зависимости от формы реализации гимнастического снаряда и его отдельных конструктивных элементов положения могут изменяться непрерывно или дискретно. В последнем случае шаг изменения положений для соответствующих элементов определяется расстоянием между отверстиями 12, выполненными на перемычках 4, между отверстиями 18, выполненными, по меньшей мере, на одной боковой поверхности элементов 2, 3 второй перекладины, между отверстиями 19 на захватах 14 и шарнирном соединении 16. Форма захватов 14 может быть выбрана любой подходящей в соответствии с программой тренировки. Гимнастический снаряд, таким образом, благодаря своей оригинальной конструкции и возможности использования и стационарно, и в динамическом режиме в составе тренажеров обеспечивает многовариантность как исходных положений, так и различных упражнений, выполняемых с его использованием. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
