Электроразрядный дефектоскоп

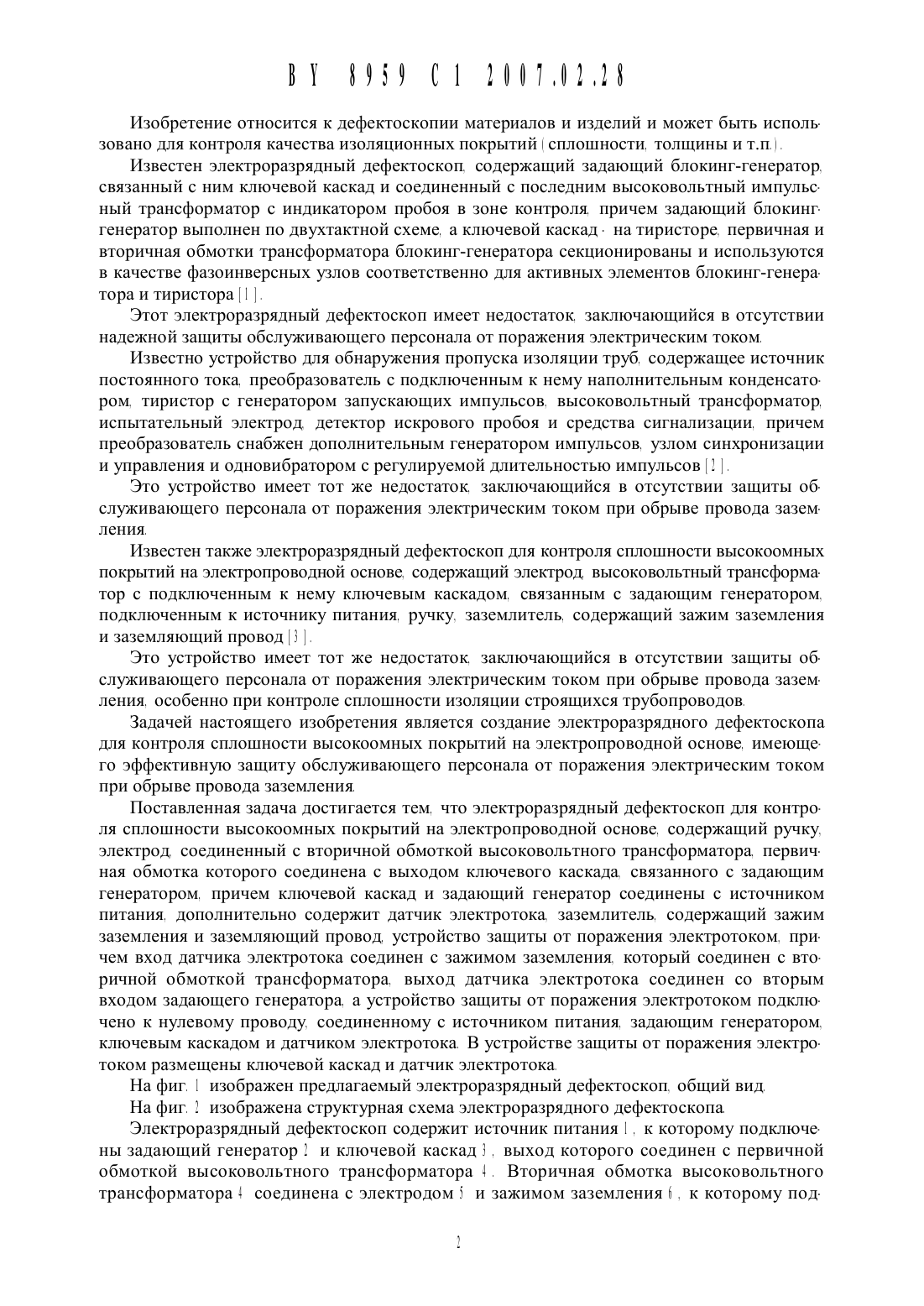

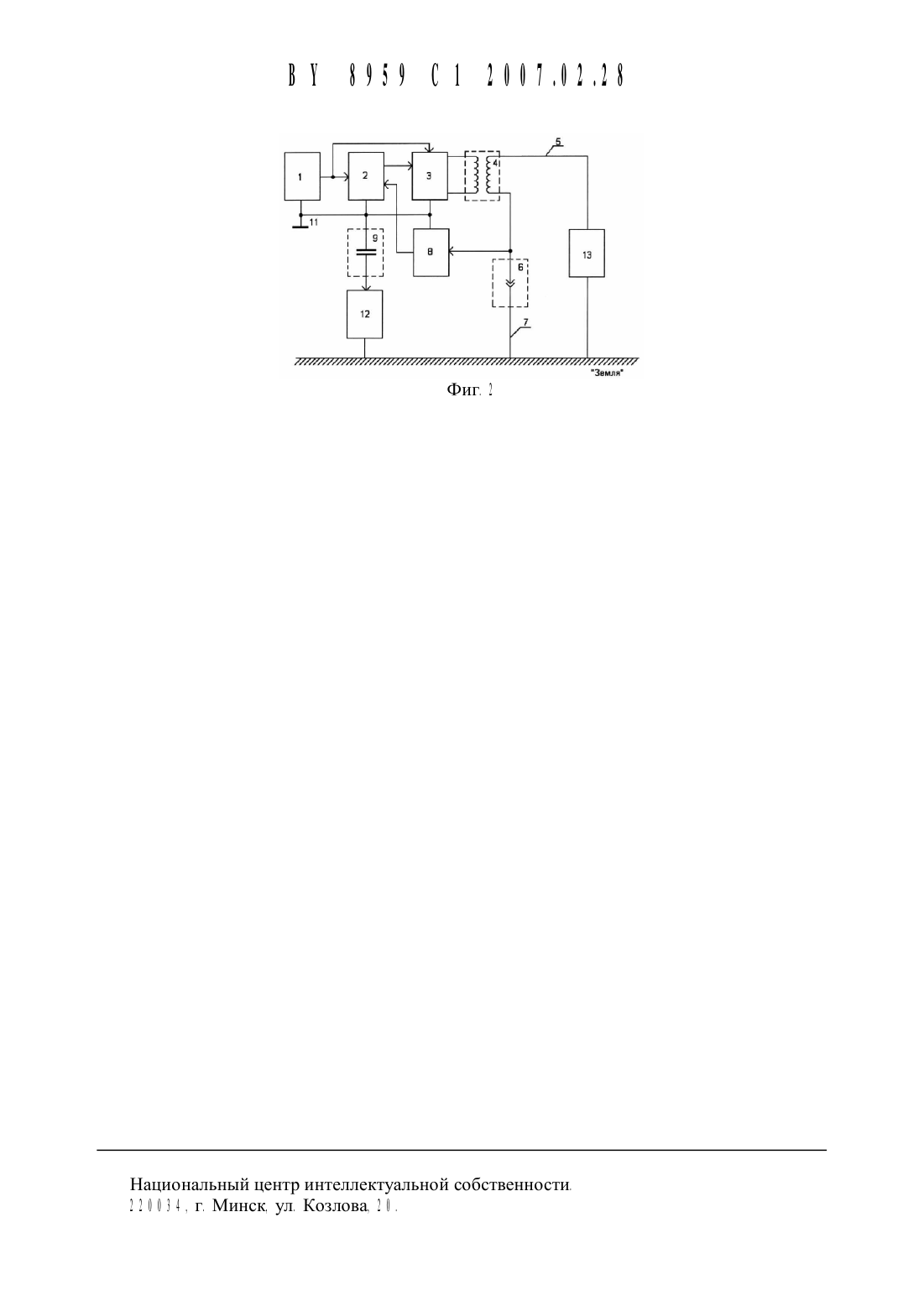

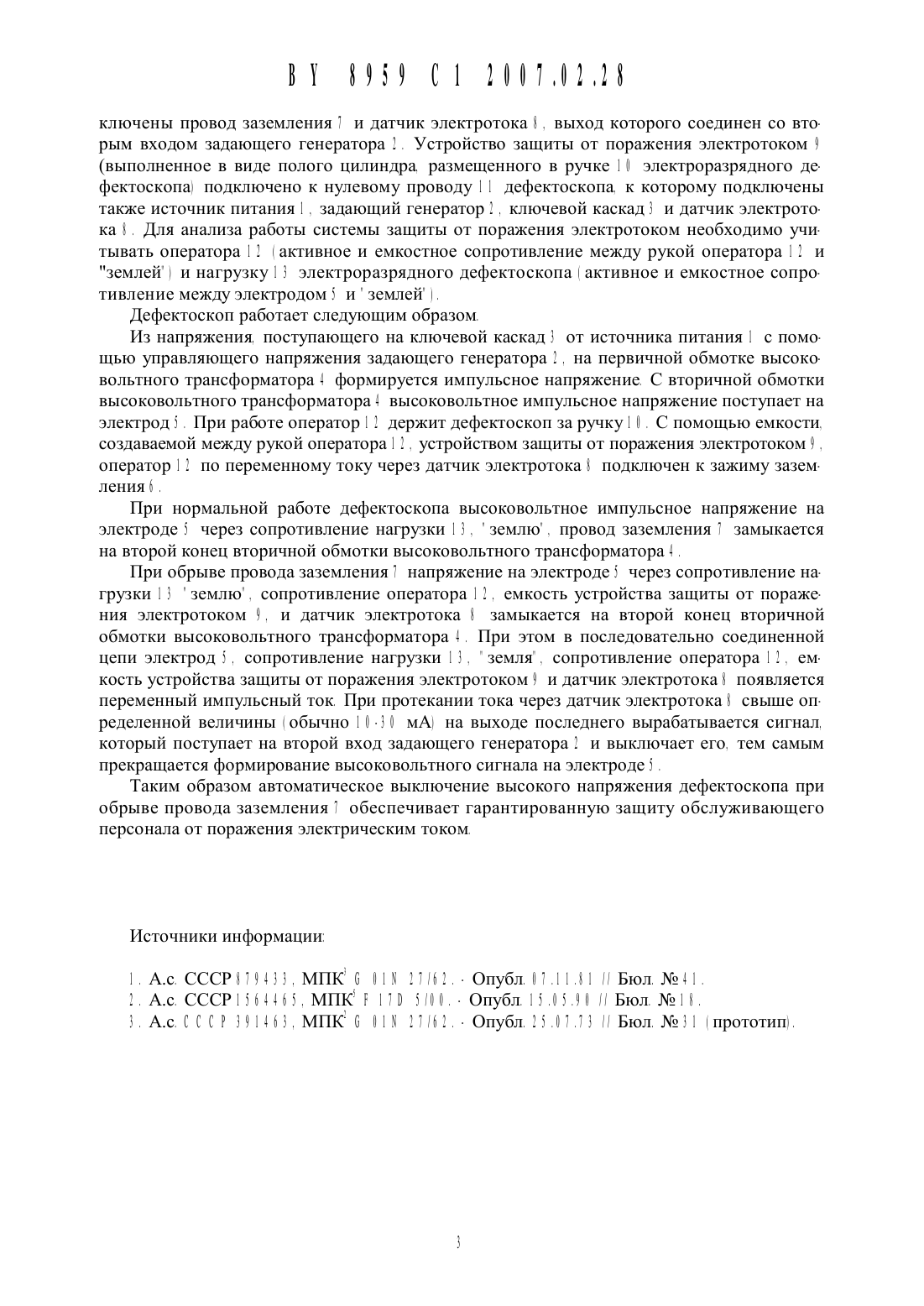

00 0 0 Заявитель Научно-производственное Республиканское унитарное предприятие Белгазтехника 003 0 000 2 0 Автор Кандыбин Владимир Васильевич 0 В 0 000 0 0 Патентообладатель Научно-производственное Республиканское унитарное предприятие Белгазтехника 003 0 00 . Электроразряднь 1 й дефектоскоп для контроля сплощности высокоомных покрытий на электропроводной основе. содержащий ручку электрод. соединенный с вторичной обмоткой высоковольтного трансформатора. первичная обмотка которого соединена с вь 1 ходом ключевого каскада. связанного с задающим генератором. причем ключевой каскад и задающий генератор соединены с источником питания. отличающийся тем. что электроразрядный дефектоскоп содержит датчик электротока. заземлитель. содержащий зажим заземления и заземляющий провод. устройство защиты от поражения электротоком. причем вход датчика электротока соединен с зажимом заземления. который соединен с вторичной обмоткой трансформатора. выход датчика электротока соединен со вторым входом задающего генератора а устройство защиты от поражения электротоком подключено к нулевому проводу. соединенному с источником питания. задающим генератором. ключевым каскадом и датчиком электротока и выполнено в виде полого Цилиндра размещенного в ручке электроразрядного дефектоскопа.2. Устройство по п 0 . отличающееся тем. что в устройстве защиты от поражения электротоком размещены ключевой каскад и датчик электротокаИзобретение относится К дефектоскопии материалов и изделий и может быть использовано для контроля качества изоляционных покрытий сплощности. толщины и т.п. 1Известен электроразрядный дефектоскоп. содержащий задающий блокинг-генератор. связанный с ним ключевой каскад и соединенный с последним высоковольтный импульсный трансформатор с индикатором пробоя в зоне контроля. причем задающий блокинггенератор выполнен по двухтактной схеме. а ключевой каскад- на тиристоре. первичная и вторичная обмотки трансформатора блокинг-генератора секционировань 1 и используются в качестве фазоинверсных узлов соответственно для активных элементов блокинг-генератора и тиристора 1 1 .Этот электроразрядный дефектоскоп имеет недостаток. заключающийся в отсутствии надежной защиты обслуживающего персонала от поражения электрическим током.Известно устройство для обнаружения пропуска изоляции труб. содержащее источник постоянного тока. преобразователь с подключенным к нему наполнительным конденсатором. тиристор с генератором запускающих импульсов. высоковольтный трансформатор. испытательный электрод. детектор искрового пробоя и средства сигнализации. причем преобразователь снабжен дополнительным генератором импульсов. узлом синхронизации и управления и одновибратором с регулируемой длительностью импульсов 2 1 .Это устройство имеет тот же недостаток. заключающийся в отсутствии защиты обслуживающего персонала от поражения электрическим током при обрыве провода заземления.Известен также электроразрядный дефектоскоп для контроля сплощности высокоомных покрытий на электропроводной основе. содержащий электрод. высоковольтный трансформатор с подключенным к нему ключевым каскадом. связанным с задающим генератором. подключенным к источнику питания. ручку. заземлитель. содержащий зажим заземления и заземляющий провод Э 1 .Это устройство имеет тот же недостаток. заключающийся в отсутствии защиты обслуживающего персонала от поражения электрическим током при обрыве провода заземления. особенно при контроле сплощности изоляции строящихся трубопроводов.Задачей настоящего изобретения является создание электроразрядного дефектоскопа для контроля сплощности высокоомных покрытий на электропроводной основе. имеющего эффективную защиту обслуживающего персонала от поражения электрическим током при обрыве провода заземленияПоставленная задача достигается тем. что электроразрядный дефектоскоп для контроля сплощности высокоомных покрытий на электропроводной основе. содержащий ручку. электрод. соединенный с вторичной обмоткой высоковольтного трансформатора. первичная обмотка которого соединена с выходом ключевого каскада. связанного с задающим генератором. причем ключевой каскад и задающий генератор соединены с источником питания. дополнительно содержит датчик электротока. заземлитель. содержащий зажим заземления и заземляющий провод. устройство защиты от поражения электротоком. причем вход датчика электротока соединен с зажимом заземления. который соединен с вторичной обмоткой трансформатора. выход датчика электротока соединен со вторым входом задающего генератора а устройство защиты от поражения электротоком подключено к нулевому проводу соединенному с источником питания. задающим генератором. ключевым каскадом и датчиком электротока. В устройстве защиты от поражения электротоком размещень 1 ключевой каскад и датчик электротока.На фиг. 1 изображен предлагаемый электроразрядный дефектоскоп. общий вид.На фиг. 2 изображена структурная схема электроразрядного дефектоскопа.Электроразрядный дефектоскоп содержит источник питания 1 . к которому подключены задающий генератор 2 и ключевой каскад 3 . выход которого соединен с первичной обмоткой высоковольтного трансформатора 4 . Вторичная обмотка высоковольтного трансформатора 4 соединена с электродом 5 и зажимом заземления 6 . к которому под 88 8959 С 1 28878298ключень 1 провод заземления 8 И датчик электротока 8 . выход которого соединен со вторым входом задающего генератора 2 . Устройство защиты от поражения электротоком 9(выполненное в виде полого цилиндра. размещенного в ручке 8 8 электроразрядного дефектоскопа) подключено к нулевому проводу 8 8 дефектоскопа к которому подключены также источник питания 8 . задающий генератор 2 . ключевой каскад 8 и датчик электротока 8 . Для анализа работы системы защиты от поражения электротоком необходимо учить 1 вать оператора 8 2 активное и емкостное сопротивление между рукой оператора 8 2 и землей 8 и нагрузку 8 8 электроразрядного дефектоскопа активное и емкостное сопротивление между электродом 5 и землей 18Дефектоскоп работает следующим образом.Из напряжения. поступающего на ключевой каскад 8 от источника питания 8 с помощью управляющего напряжения задающего генератора 2 . на первичной обмотке вь 1 соковольтного трансформатора 9 формируется импульсное напряжение С вторичной обмотки высоковольтного трансформатора 9 высоковольтное импульсное напряжение поступает на электрод 8 . При работе оператор 8 2 держит дефектоскоп за ручку 8 8 . С помощью емкости. создаваемой между рукой оператора 8 2 . устройством защиты от поражения электротоком 9 . оператор 8 2 по переменному току через датчик электротока 8 подключен к зажиму заземления 6 .При нормальной работе дефектоскопа высоковольтное импульсное напряжение на электроде 8 через сопротивление нагрузки 8 8 . землю. провод заземления 8 замыкается на второй конец вторичной обмотки высоковольтного трансформатора 9 .При обрыве провода заземления 8 напряжение на электроде 5 через сопротивление нагрузки 8 8 землю. сопротивление оператора 8 2 . емкость устройства защиты от поражения электротоком 9 . и датчик электротока 8 замыкается на второй конец вторичной обмотки высоковольтного трансформатора 48 При этом в последовательно соединенной цепи электрод 5 . сопротивление нагрузки 8 8 . земля. сопротивление оператора 8 2 . емкость устройства защиты от поражения электротоком 9 и датчик электротока 8 появляется переменный импульсный ток При протекании тока через датчик электротока 8 свыще определенной величины обычно 8 8 -8 8 мА) на выходе последнего вырабатывается сигнал. который поступает на второй вход задающего генератора 2 и выключает его. тем самым прекращается формирование высоковольтного сигнала на электроде 8 .Таким образом автоматическое выключение высокого напряжения дефектоскопа при обрыве провода заземления 8 обеспечивает гарантированную защиту обслуживающегоПСРСОНЗЛЗ ОТ ПОРЗЖСНИЯ ЭЛСКТРИЧССКИМ ТОКОМНациональный Центр Интеллектуальной собственности. 2 2 0 0 3 4 . г. Минск. ул. Козлова. 2 0 .
