Ингаляторий на базе пчелиных ульев

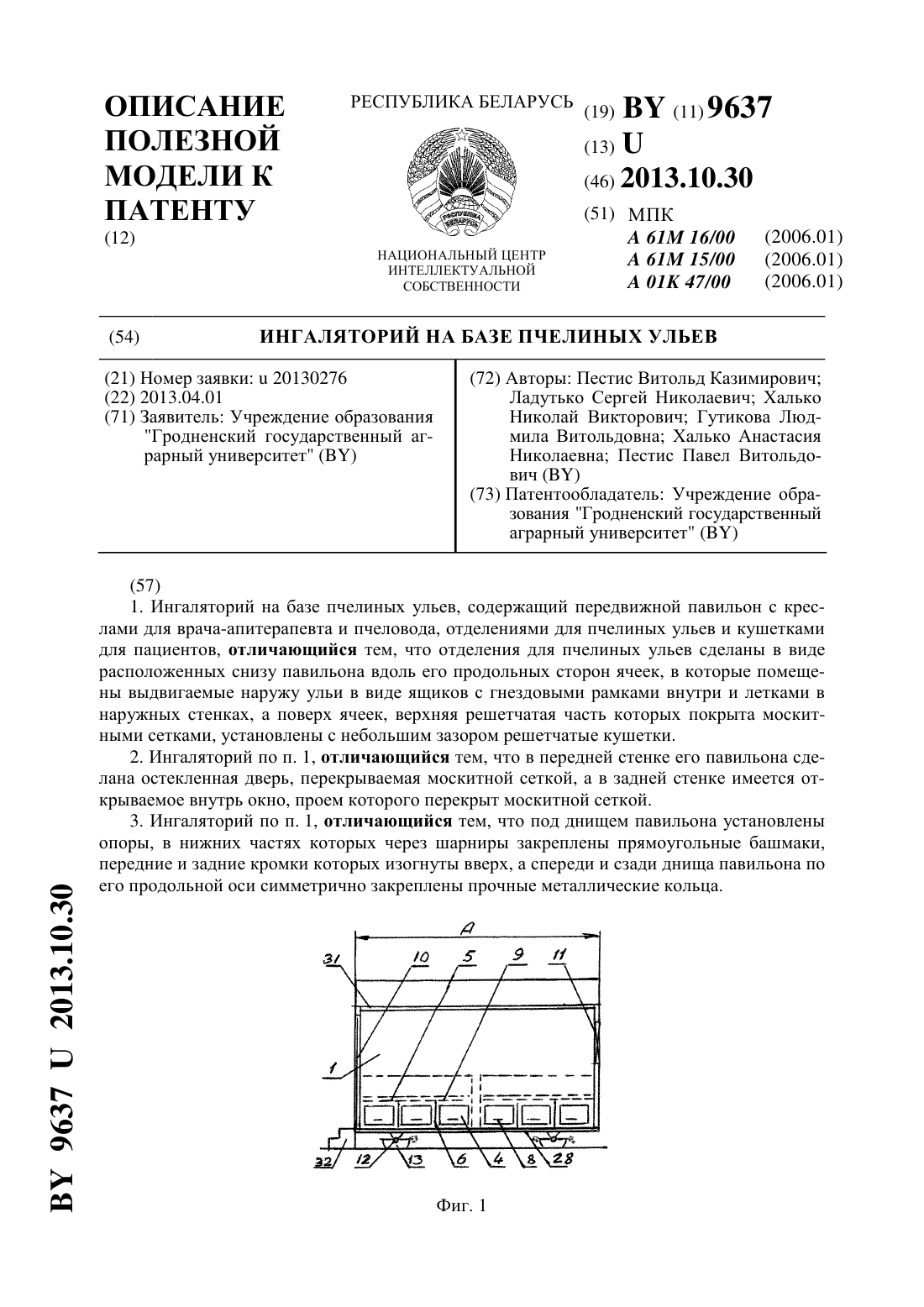

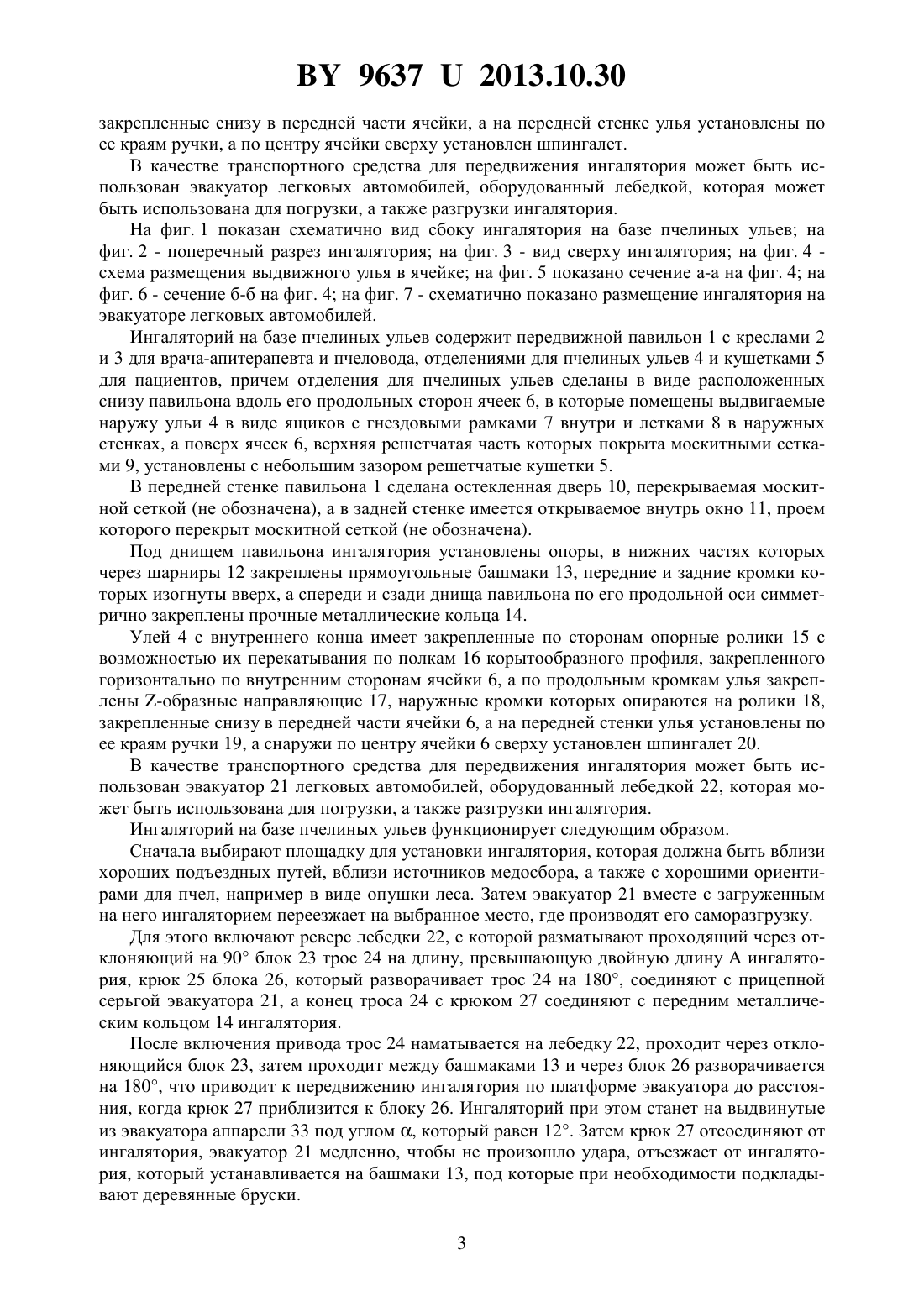

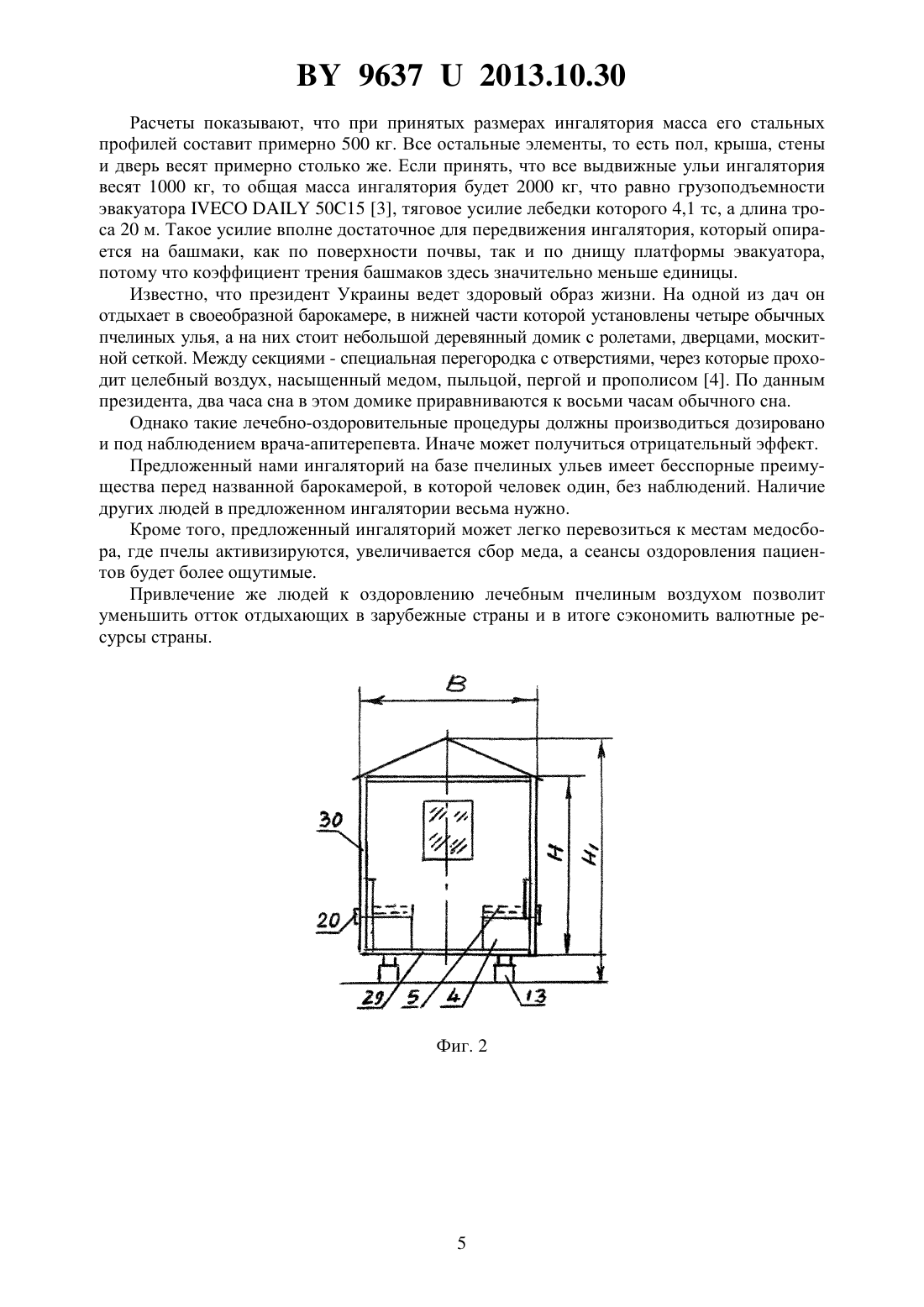

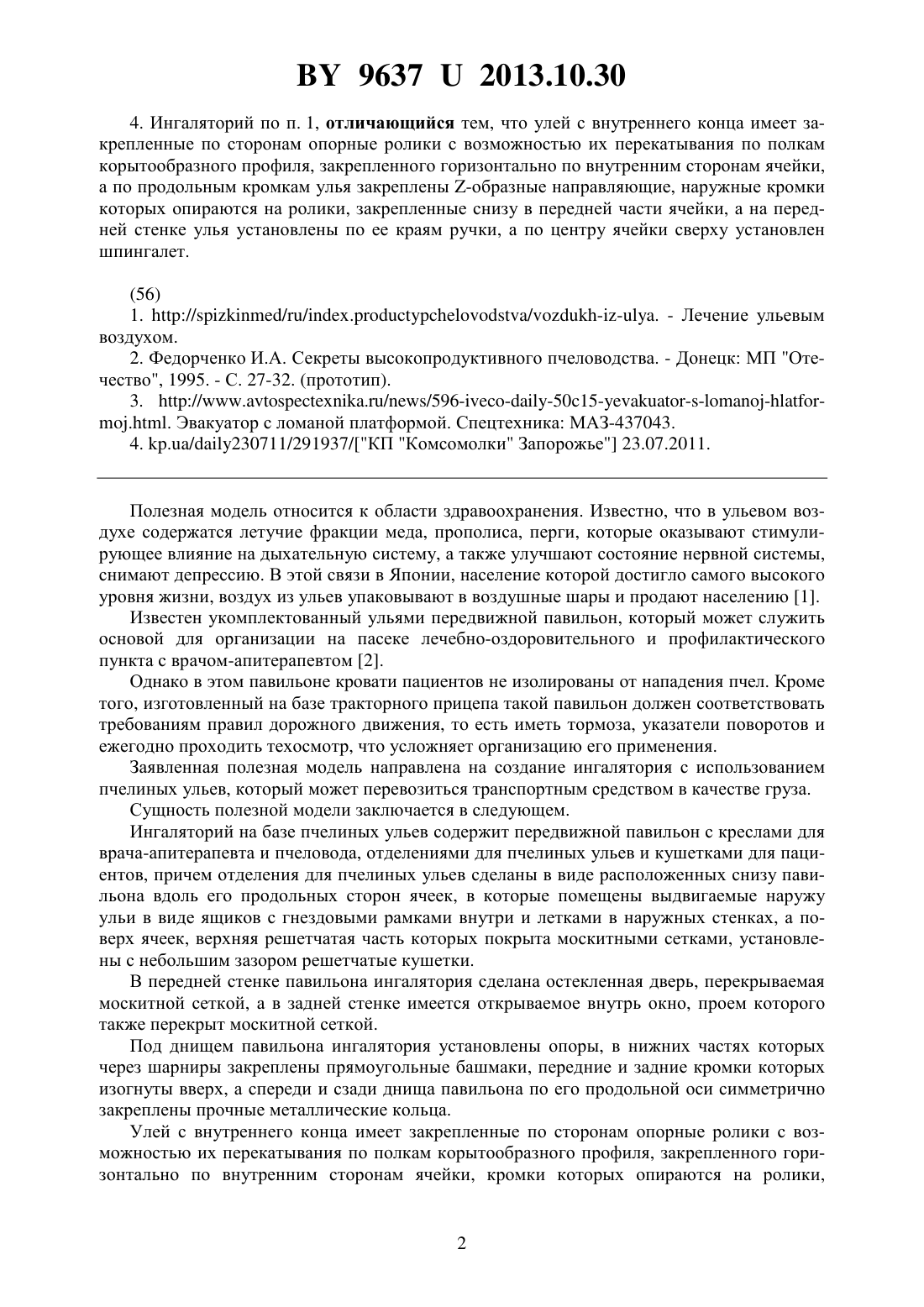

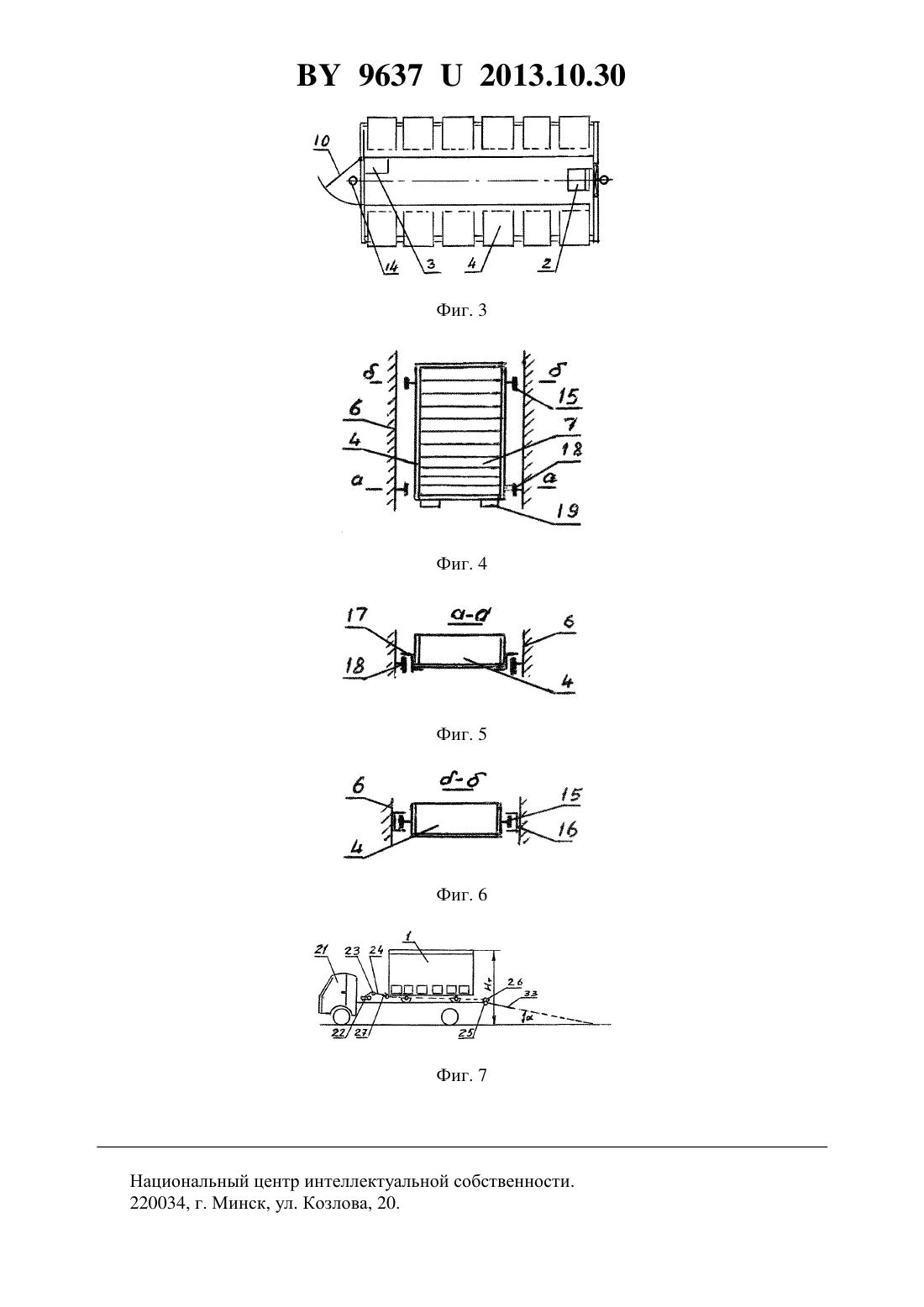

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНГАЛЯТОРИЙ НА БАЗЕ ПЧЕЛИНЫХ УЛЬЕВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Халько Николай Викторович Гутикова Людмила Витольдовна Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Ингаляторий на базе пчелиных ульев, содержащий передвижной павильон с креслами для врача-апитерапевта и пчеловода, отделениями для пчелиных ульев и кушетками для пациентов, отличающийся тем, что отделения для пчелиных ульев сделаны в виде расположенных снизу павильона вдоль его продольных сторон ячеек, в которые помещены выдвигаемые наружу ульи в виде ящиков с гнездовыми рамками внутри и летками в наружных стенках, а поверх ячеек, верхняя решетчатая часть которых покрыта москитными сетками, установлены с небольшим зазором решетчатые кушетки. 2. Ингаляторий по п. 1, отличающийся тем, что в передней стенке его павильона сделана остекленная дверь, перекрываемая москитной сеткой, а в задней стенке имеется открываемое внутрь окно, проем которого перекрыт москитной сеткой. 3. Ингаляторий по п. 1, отличающийся тем, что под днищем павильона установлены опоры, в нижних частях которых через шарниры закреплены прямоугольные башмаки,передние и задние кромки которых изогнуты вверх, а спереди и сзади днища павильона по его продольной оси симметрично закреплены прочные металлические кольца. 96372013.10.30 4. Ингаляторий по п. 1, отличающийся тем, что улей с внутреннего конца имеет закрепленные по сторонам опорные ролики с возможностью их перекатывания по полкам корытообразного профиля, закрепленного горизонтально по внутренним сторонам ячейки,а по продольным кромкам улья закреплены -образные направляющие, наружные кромки которых опираются на ролики, закрепленные снизу в передней части ячейки, а на передней стенке улья установлены по ее краям ручки, а по центру ячейки сверху установлен шпингалет.(56) 1. ////./. - Лечение ульевым воздухом. 2. Федорченко И.А. Секреты высокопродуктивного пчеловодства. - Донецк МП Отечество, 1995. - С. 27-32. (прототип). 3. ////5965015 Эвакуатор с ломаной платформой. Спецтехника МАЗ-437043. 4. ./230711/291937/КП Комсомолки Запорожье 23.07.2011. Полезная модель относится к области здравоохранения. Известно, что в ульевом воздухе содержатся летучие фракции меда, прополиса, перги, которые оказывают стимулирующее влияние на дыхательную систему, а также улучшают состояние нервной системы,снимают депрессию. В этой связи в Японии, население которой достигло самого высокого уровня жизни, воздух из ульев упаковывают в воздушные шары и продают населению 1. Известен укомплектованный ульями передвижной павильон, который может служить основой для организации на пасеке лечебно-оздоровительного и профилактического пункта с врачом-апитерапевтом 2. Однако в этом павильоне кровати пациентов не изолированы от нападения пчел. Кроме того, изготовленный на базе тракторного прицепа такой павильон должен соответствовать требованиям правил дорожного движения, то есть иметь тормоза, указатели поворотов и ежегодно проходить техосмотр, что усложняет организацию его применения. Заявленная полезная модель направлена на создание ингалятория с использованием пчелиных ульев, который может перевозиться транспортным средством в качестве груза. Сущность полезной модели заключается в следующем. Ингаляторий на базе пчелиных ульев содержит передвижной павильон с креслами для врача-апитерапевта и пчеловода, отделениями для пчелиных ульев и кушетками для пациентов, причем отделения для пчелиных ульев сделаны в виде расположенных снизу павильона вдоль его продольных сторон ячеек, в которые помещены выдвигаемые наружу ульи в виде ящиков с гнездовыми рамками внутри и летками в наружных стенках, а поверх ячеек, верхняя решетчатая часть которых покрыта москитными сетками, установлены с небольшим зазором решетчатые кушетки. В передней стенке павильона ингалятория сделана остекленная дверь, перекрываемая москитной сеткой, а в задней стенке имеется открываемое внутрь окно, проем которого также перекрыт москитной сеткой. Под днищем павильона ингалятория установлены опоры, в нижних частях которых через шарниры закреплены прямоугольные башмаки, передние и задние кромки которых изогнуты вверх, а спереди и сзади днища павильона по его продольной оси симметрично закреплены прочные металлические кольца. Улей с внутреннего конца имеет закрепленные по сторонам опорные ролики с возможностью их перекатывания по полкам корытообразного профиля, закрепленного горизонтально по внутренним сторонам ячейки, кромки которых опираются на ролики, 2 96372013.10.30 закрепленные снизу в передней части ячейки, а на передней стенке улья установлены по ее краям ручки, а по центру ячейки сверху установлен шпингалет. В качестве транспортного средства для передвижения ингалятория может быть использован эвакуатор легковых автомобилей, оборудованный лебедкой, которая может быть использована для погрузки, а также разгрузки ингалятория. На фиг. 1 показан схематично вид сбоку ингалятория на базе пчелиных ульев на фиг. 2 - поперечный разрез ингалятория на фиг. 3 - вид сверху ингалятория на фиг. 4 схема размещения выдвижного улья в ячейке на фиг. 5 показано сечение а-а на фиг. 4 на фиг. 6 - сечение б-б на фиг. 4 на фиг. 7 - схематично показано размещение ингалятория на эвакуаторе легковых автомобилей. Ингаляторий на базе пчелиных ульев содержит передвижной павильон 1 с креслами 2 и 3 для врача-апитерапевта и пчеловода, отделениями для пчелиных ульев 4 и кушетками 5 для пациентов, причем отделения для пчелиных ульев сделаны в виде расположенных снизу павильона вдоль его продольных сторон ячеек 6, в которые помещены выдвигаемые наружу ульи 4 в виде ящиков с гнездовыми рамками 7 внутри и летками 8 в наружных стенках, а поверх ячеек 6, верхняя решетчатая часть которых покрыта москитными сетками 9, установлены с небольшим зазором решетчатые кушетки 5. В передней стенке павильона 1 сделана остекленная дверь 10, перекрываемая москитной сеткой (не обозначена), а в задней стенке имеется открываемое внутрь окно 11, проем которого перекрыт москитной сеткой (не обозначена). Под днищем павильона ингалятория установлены опоры, в нижних частях которых через шарниры 12 закреплены прямоугольные башмаки 13, передние и задние кромки которых изогнуты вверх, а спереди и сзади днища павильона по его продольной оси симметрично закреплены прочные металлические кольца 14. Улей 4 с внутреннего конца имеет закрепленные по сторонам опорные ролики 15 с возможностью их перекатывания по полкам 16 корытообразного профиля, закрепленного горизонтально по внутренним сторонам ячейки 6, а по продольным кромкам улья закреплены -образные направляющие 17, наружные кромки которых опираются на ролики 18,закрепленные снизу в передней части ячейки 6, а на передней стенки улья установлены по ее краям ручки 19, а снаружи по центру ячейки 6 сверху установлен шпингалет 20. В качестве транспортного средства для передвижения ингалятория может быть использован эвакуатор 21 легковых автомобилей, оборудованный лебедкой 22, которая может быть использована для погрузки, а также разгрузки ингалятория. Ингаляторий на базе пчелиных ульев функционирует следующим образом. Сначала выбирают площадку для установки ингалятория, которая должна быть вблизи хороших подъездных путей, вблизи источников медосбора, а также с хорошими ориентирами для пчел, например в виде опушки леса. Затем эвакуатор 21 вместе с загруженным на него ингаляторием переезжает на выбранное место, где производят его саморазгрузку. Для этого включают реверс лебедки 22, с которой разматывают проходящий через отклоняющий на 90 блок 23 трос 24 на длину, превышающую двойную длинуингалятория, крюк 25 блока 26, который разворачивает трос 24 на 180, соединяют с прицепной серьгой эвакуатора 21, а конец троса 24 с крюком 27 соединяют с передним металлическим кольцом 14 ингалятория. После включения привода трос 24 наматывается на лебедку 22, проходит через отклоняющийся блок 23, затем проходит между башмаками 13 и через блок 26 разворачивается на 180, что приводит к передвижению ингалятория по платформе эвакуатора до расстояния, когда крюк 27 приблизится к блоку 26. Ингаляторий при этом станет на выдвинутые из эвакуатора аппарели 33 под углом , который равен 12. Затем крюк 27 отсоединяют от ингалятория, эвакуатор 21 медленно, чтобы не произошло удара, отъезжает от ингалятория, который устанавливается на башмаки 13, под которые при необходимости подкладывают деревянные бруски. 3 96372013.10.30 Погрузку ингалятория на эвакуатор производят, соединив крюк 27 с кольцом 14 напрямую, не обращая внимания на блок 26, который со своим крюком 25 находится в этом случае в свободном состоянии на тросе 24. Благодаря шарнирному соединению, башмаки 13 полностью соприкасаются с платформой эвакуатора при передвижении ингалятория с горизонтальной части платформы на наклонную часть и наоборот. Гнездовые рамки 7 расположены по ходу движения ингалятория длинной стороной,поэтому они не раскачиваются при его погрузке-разгрузке и при переездах. Опущенные вниз стержни шпингалетов 20 предотвращают самопроизвольный сдвиг ульев 4 из ячеек 6. Перед погрузкой ступеньки 32 снимают и вносят внутрь ингалятория. Их ставят перед дверью 10 после расположения ингалятория на выбранной площадке. Через некоторое время после разгрузки ингалятория, когда пчелы успокоятся, проводят оздоровительные сеансы с пациентами под наблюдением врача-апитерапевта и пчеловода, соблюдая меры безопасности от ужаливания людей пчелами. Ширинаингалятория может быть принята 2000-2100 мм, а длинаможет быть 4000 мм, что вполне соответствует платформе эвакуатора 21. Высотуот пола до крыши ингалятория можно принять 2000 мм, тогда его полная высота 1, включая высоту башмаков и выступающую часть крыши, составит 2300-2500 мм. Учитывая погрузочную высоту платформы эвакуатора, равную 950 мм 3, полная высота транспортного средствасоставит 3250-3450 мм, что значительно ниже допустимых правилами дорожного движения 4000 мм. При необходимости, такой ингаляторий можно перевозить тракторным прицепом типа 2 ПТС-4, однако для погрузки-разгрузки ингалятория надо привлекать в этом случае автомобильный кран, что относительно дорого. Названные габариты позволяют расположить ячейки 6 с ульями 4 в два ряда, по шесть штук в каждом. Ячейки с торца выдвижных ульев следует окрасить в различимые пчелами цвета и пронумеровать. Для осмотра гнездовых рамок улей за ручки выдвигают из ячеек, что благодаря роликам, делается сравнительно легко. Для выемки последней рамки нужно сначала 2-3 предпоследние рамки вынуть из улья. Пациенты могут лежать в ингалятории на кушетках 5 - до четырех человек, или сидеть, тогда их может быть втрое больше. Температуру внутри ингалятория можно регулировать за счет открытия окна и приоткрытия двери. Так как днище ингалятория должно быть жестким, то для его изготовления можно использовать две балки-лонжерона 28 из стального швеллера 14, а также две поперечины 29 из такого же швеллера, а стойки 30 и верхние продольные балки 31 могут быть из квадратной трубы 80805 мм. Консоли и стойки для монтажа ячеек 6 для выдвижных ульев 4 могут быть из уголковой стали 63635 мм, рамы для окна и двери могут быть из того же уголка. Для настила пола и кушеток могут быть доски 12040 мм. Боковые и торцевые стены ингалятория могут быть из древесноволокнистых плит толщиной 7-12 мм, снабженных изнутри утеплительным материалом толщиной 15-25 мм. Крыша может быть из любого подходящего материала, также снабженного изнутри утеплительным материалом. В качестве опор с башмаками 13 могут быть приспособлены башмаки с жатки комбайна Дон-1500. Их шарниры 12, а также кольца 14 для передвижения ингалятория канатной тягой могут быть из стального прутка диаметром 16-20 мм. Выдвижные ульи 4 могут быть из досок 30-40 мм. Их внутренние поперечные размеры - по гнездовой рамке, а длина - до 600-700 мм. Ролики, на которые опираются ульи,могут быть из капрона или алюминия. Их размеры, а также размеры направляющих, по которым эти ролики перекатываются, могут быть по мебельной фурнитуре, применяемой,например, в передвижных ящиках комодов. 96372013.10.30 Расчеты показывают, что при принятых размерах ингалятория масса его стальных профилей составит примерно 500 кг. Все остальные элементы, то есть пол, крыша, стены и дверь весят примерно столько же. Если принять, что все выдвижные ульи ингалятория весят 1000 кг, то общая масса ингалятория будет 2000 кг, что равно грузоподъемности эвакуатора 5015 3, тяговое усилие лебедки которого 4,1 тс, а длина троса 20 м. Такое усилие вполне достаточное для передвижения ингалятория, который опирается на башмаки, как по поверхности почвы, так и по днищу платформы эвакуатора,потому что коэффициент трения башмаков здесь значительно меньше единицы. Известно, что президент Украины ведет здоровый образ жизни. На одной из дач он отдыхает в своеобразной барокамере, в нижней части которой установлены четыре обычных пчелиных улья, а на них стоит небольшой деревянный домик с ролетами, дверцами, москитной сеткой. Между секциями - специальная перегородка с отверстиями, через которые проходит целебный воздух, насыщенный медом, пыльцой, пергой и прополисом 4. По данным президента, два часа сна в этом домике приравниваются к восьми часам обычного сна. Однако такие лечебно-оздоровительные процедуры должны производиться дозировано и под наблюдением врача-апитерепевта. Иначе может получиться отрицательный эффект. Предложенный нами ингаляторий на базе пчелиных ульев имеет бесспорные преимущества перед названной барокамерой, в которой человек один, без наблюдений. Наличие других людей в предложенном ингалятории весьма нужно. Кроме того, предложенный ингаляторий может легко перевозиться к местам медосбора, где пчелы активизируются, увеличивается сбор меда, а сеансы оздоровления пациентов будет более ощутимые. Привлечение же людей к оздоровлению лечебным пчелиным воздухом позволит уменьшить отток отдыхающих в зарубежные страны и в итоге сэкономить валютные ресурсы страны. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
