Форма для определения прочности строительных растворов

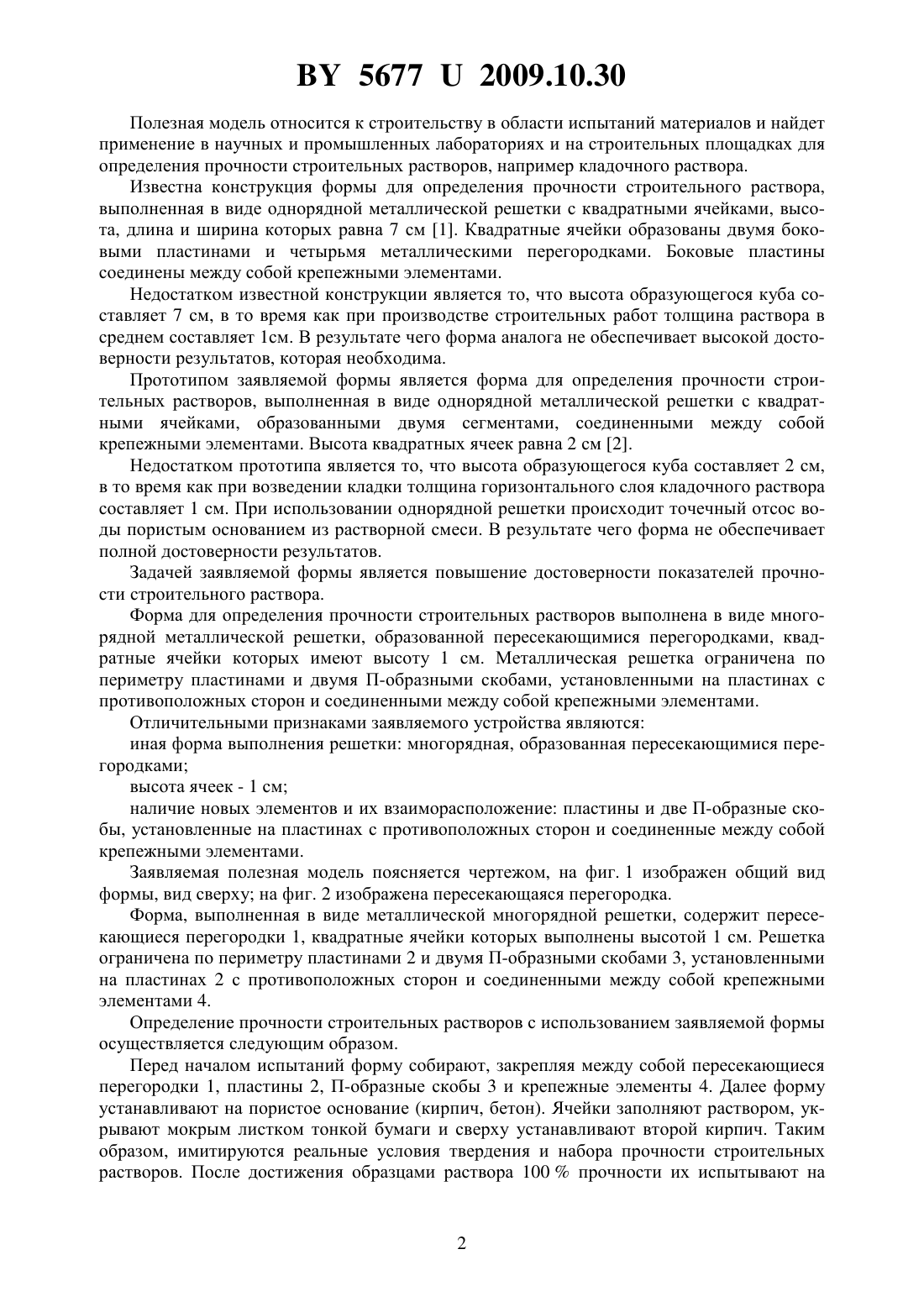

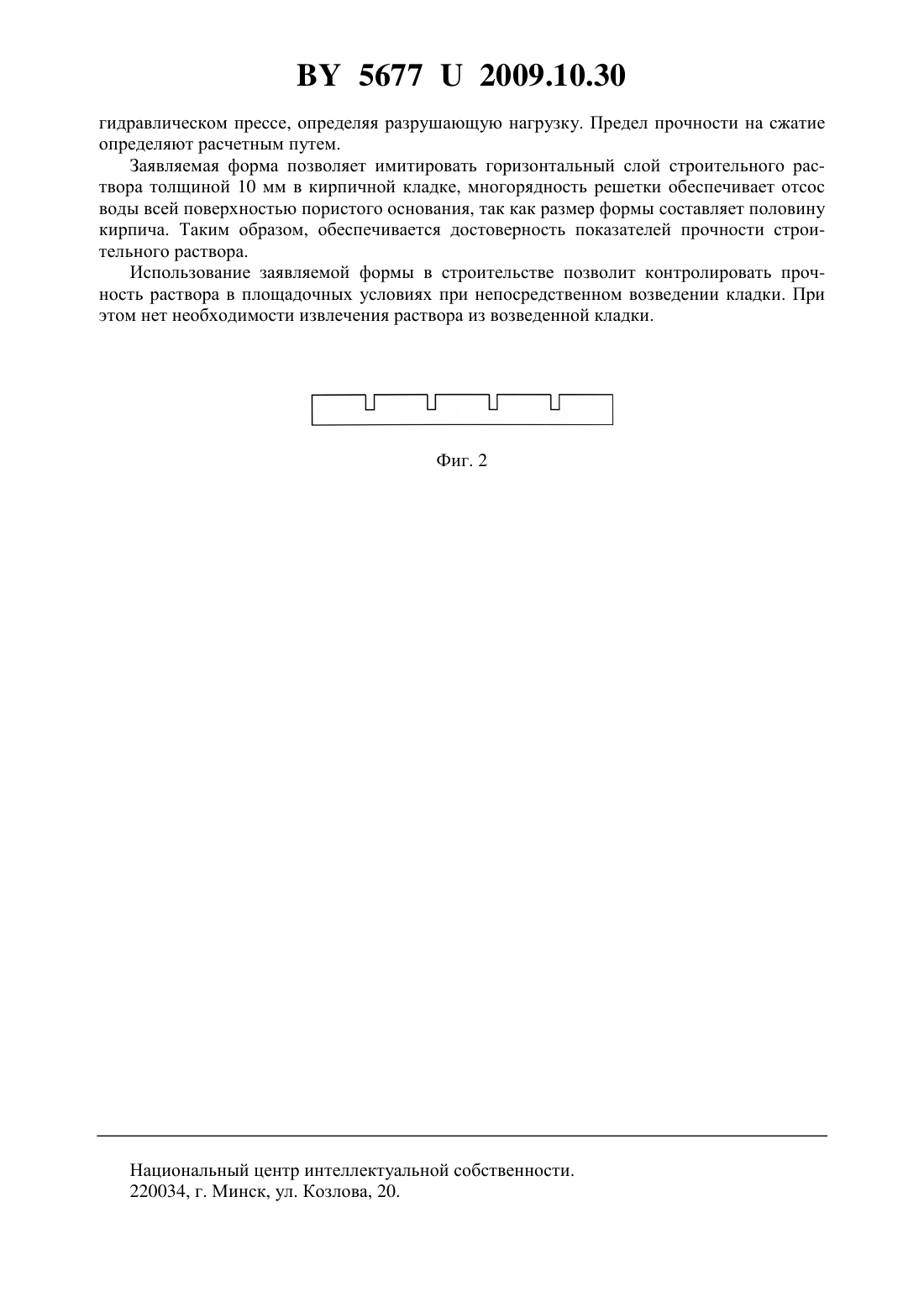

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФОРМА ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СТРОИТЕЛЬНЫХ РАСТВОРОВ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Бакатович Александр Александрович Вишнякова Юлия Валентиновна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Форма для определения прочности строительных растворов, выполненная в виде металлической решетки с квадратными ячейками, имеющей крепежные элементы, отличающаяся тем, что решетка выполнена многорядной и образована пересекающимися перегородками, квадратные ячейки которых выполнены высотой 1 см, ограниченная по периметру пластинами и двумя П-образными скобами, установленными на пластинах с противоположных сторон и соединенными между собой крепежными элементами. 56772009.10.30 Полезная модель относится к строительству в области испытаний материалов и найдет применение в научных и промышленных лабораториях и на строительных площадках для определения прочности строительных растворов, например кладочного раствора. Известна конструкция формы для определения прочности строительного раствора,выполненная в виде однорядной металлической решетки с квадратными ячейками, высота, длина и ширина которых равна 7 см 1. Квадратные ячейки образованы двумя боковыми пластинами и четырьмя металлическими перегородками. Боковые пластины соединены между собой крепежными элементами. Недостатком известной конструкции является то, что высота образующегося куба составляет 7 см, в то время как при производстве строительных работ толщина раствора в среднем составляет 1 см. В результате чего форма аналога не обеспечивает высокой достоверности результатов, которая необходима. Прототипом заявляемой формы является форма для определения прочности строительных растворов, выполненная в виде однорядной металлической решетки с квадратными ячейками, образованными двумя сегментами, соединенными между собой крепежными элементами. Высота квадратных ячеек равна 2 см 2. Недостатком прототипа является то, что высота образующегося куба составляет 2 см,в то время как при возведении кладки толщина горизонтального слоя кладочного раствора составляет 1 см. При использовании однорядной решетки происходит точечный отсос воды пористым основанием из растворной смеси. В результате чего форма не обеспечивает полной достоверности результатов. Задачей заявляемой формы является повышение достоверности показателей прочности строительного раствора. Форма для определения прочности строительных растворов выполнена в виде многорядной металлической решетки, образованной пересекающимися перегородками, квадратные ячейки которых имеют высоту 1 см. Металлическая решетка ограничена по периметру пластинами и двумя П-образными скобами, установленными на пластинах с противоположных сторон и соединенными между собой крепежными элементами. Отличительными признаками заявляемого устройства являются иная форма выполнения решетки многорядная, образованная пересекающимися перегородками высота ячеек - 1 см наличие новых элементов и их взаиморасположение пластины и две П-образные скобы, установленные на пластинах с противоположных сторон и соединенные между собой крепежными элементами. Заявляемая полезная модель поясняется чертежом, на фиг. 1 изображен общий вид формы, вид сверху на фиг. 2 изображена пересекающаяся перегородка. Форма, выполненная в виде металлической многорядной решетки, содержит пересекающиеся перегородки 1, квадратные ячейки которых выполнены высотой 1 см. Решетка ограничена по периметру пластинами 2 и двумя П-образными скобами 3, установленными на пластинах 2 с противоположных сторон и соединенными между собой крепежными элементами 4. Определение прочности строительных растворов с использованием заявляемой формы осуществляется следующим образом. Перед началом испытаний форму собирают, закрепляя между собой пересекающиеся перегородки 1, пластины 2, П-образные скобы 3 и крепежные элементы 4. Далее форму устанавливают на пористое основание (кирпич, бетон). Ячейки заполняют раствором, укрывают мокрым листком тонкой бумаги и сверху устанавливают второй кирпич. Таким образом, имитируются реальные условия твердения и набора прочности строительных растворов. После достижения образцами раствора 100 прочности их испытывают на 56772009.10.30 гидравлическом прессе, определяя разрушающую нагрузку. Предел прочности на сжатие определяют расчетным путем. Заявляемая форма позволяет имитировать горизонтальный слой строительного раствора толщиной 10 мм в кирпичной кладке, многорядность решетки обеспечивает отсос воды всей поверхностью пористого основания, так как размер формы составляет половину кирпича. Таким образом, обеспечивается достоверность показателей прочности строительного раствора. Использование заявляемой формы в строительстве позволит контролировать прочность раствора в площадочных условиях при непосредственном возведении кладки. При этом нет необходимости извлечения раствора из возведенной кладки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
