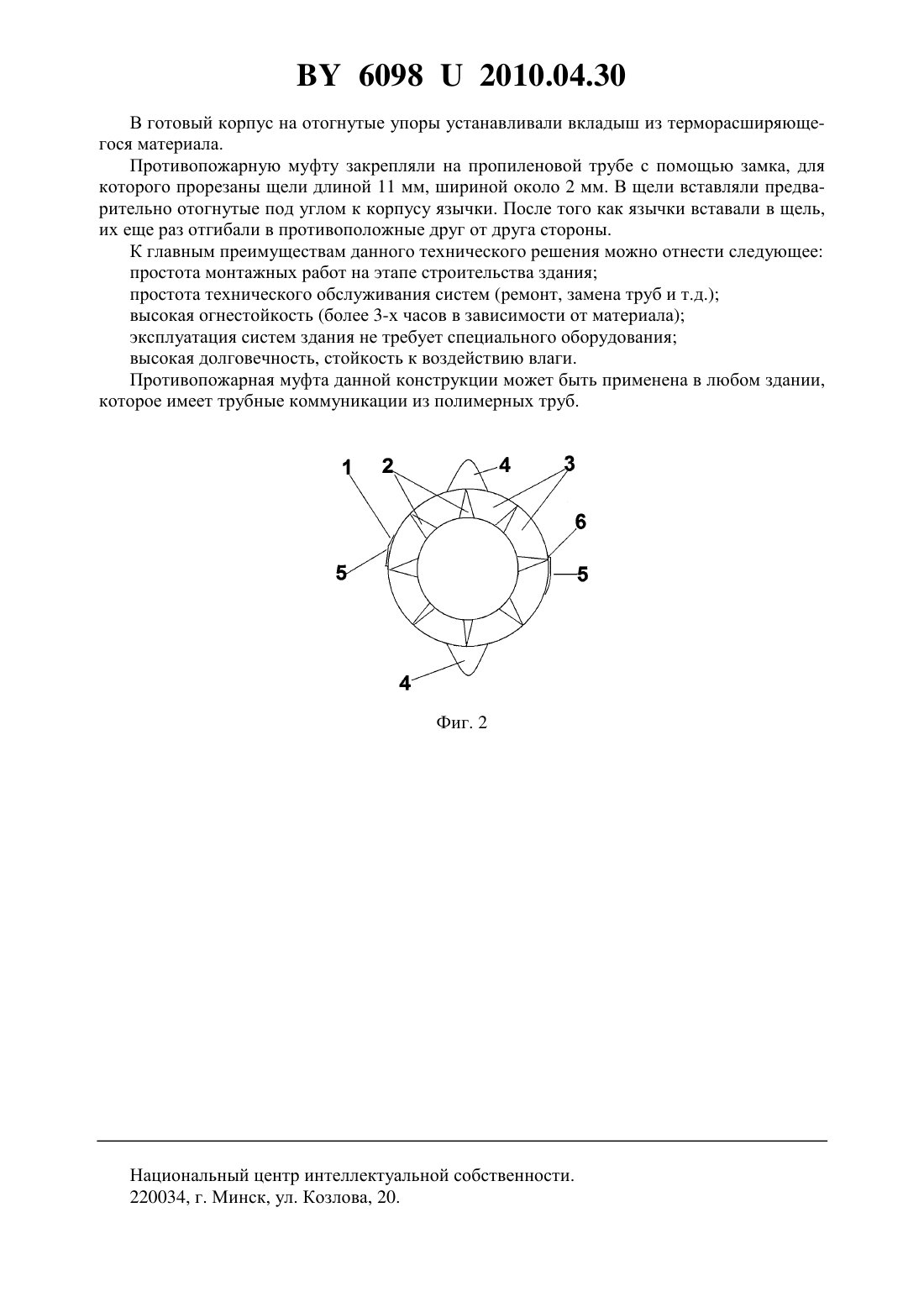

Противопожарная муфта

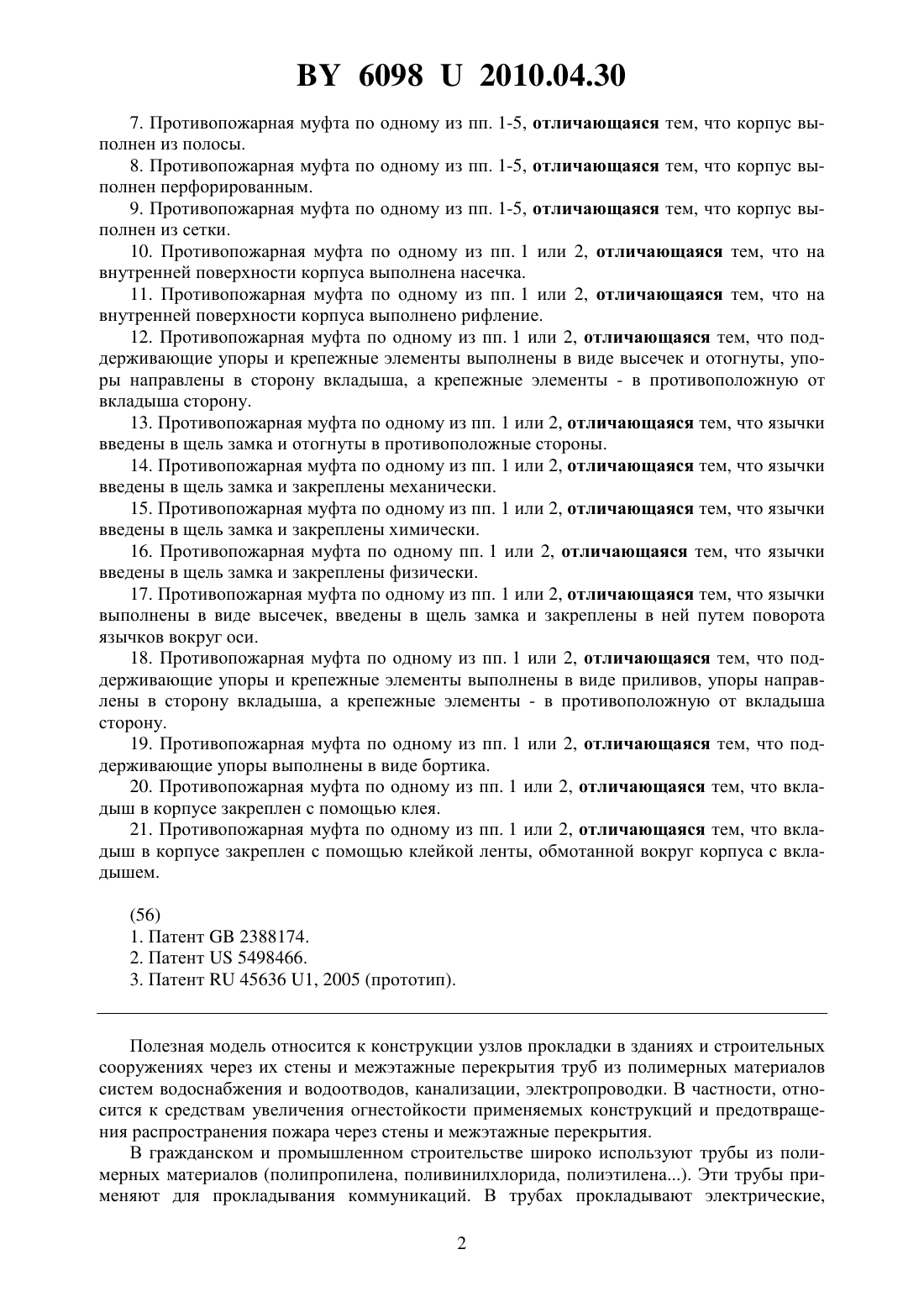

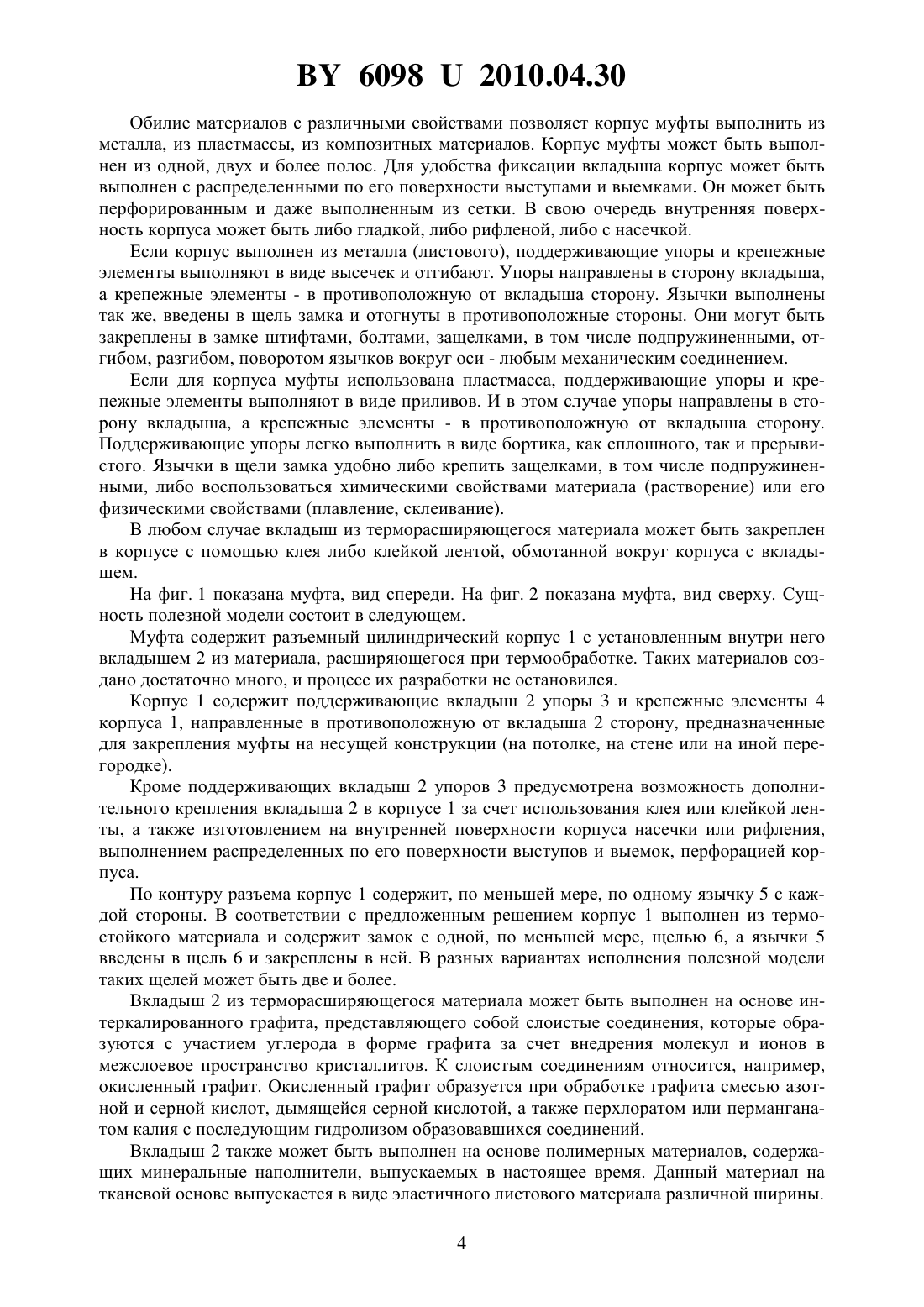

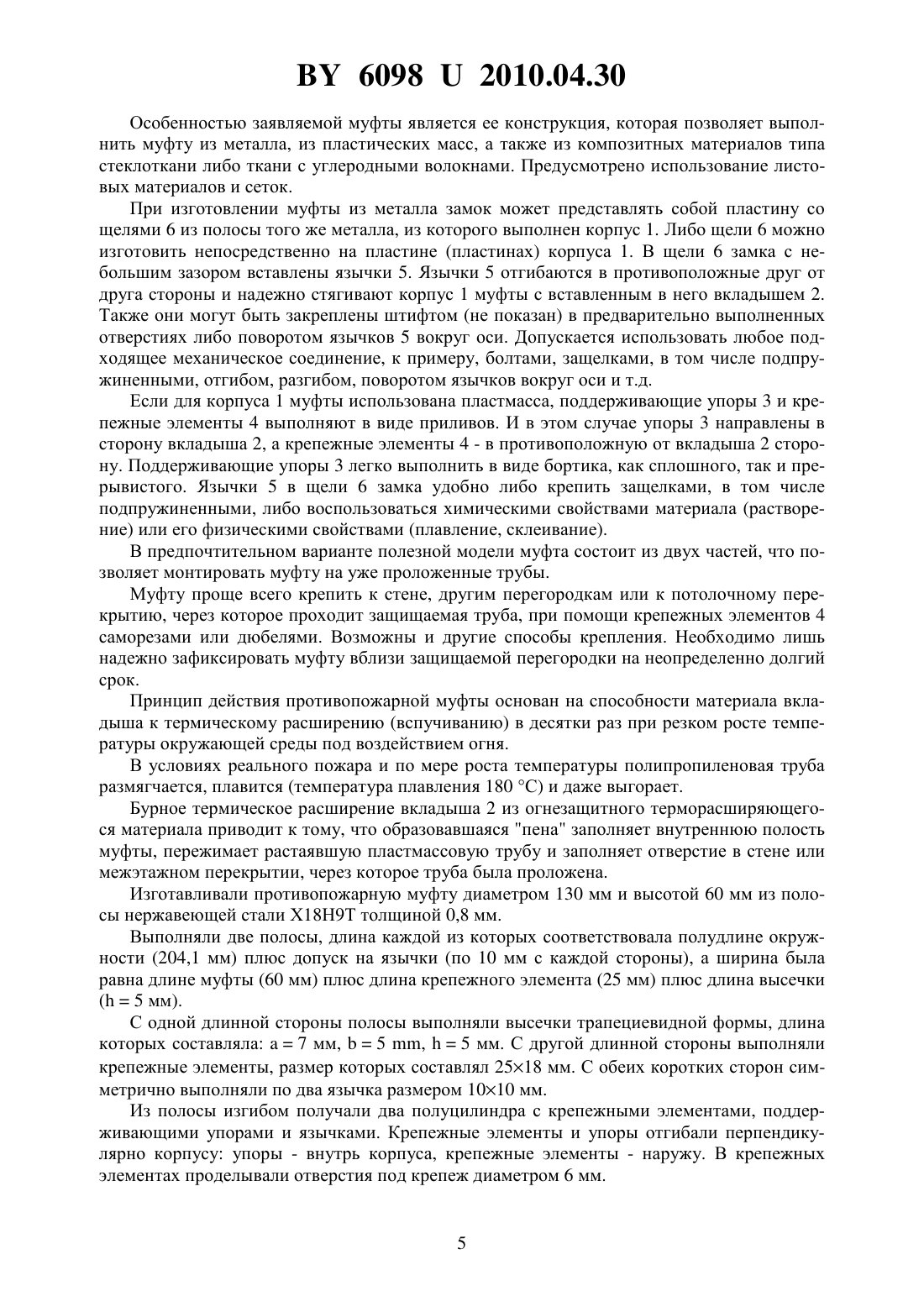

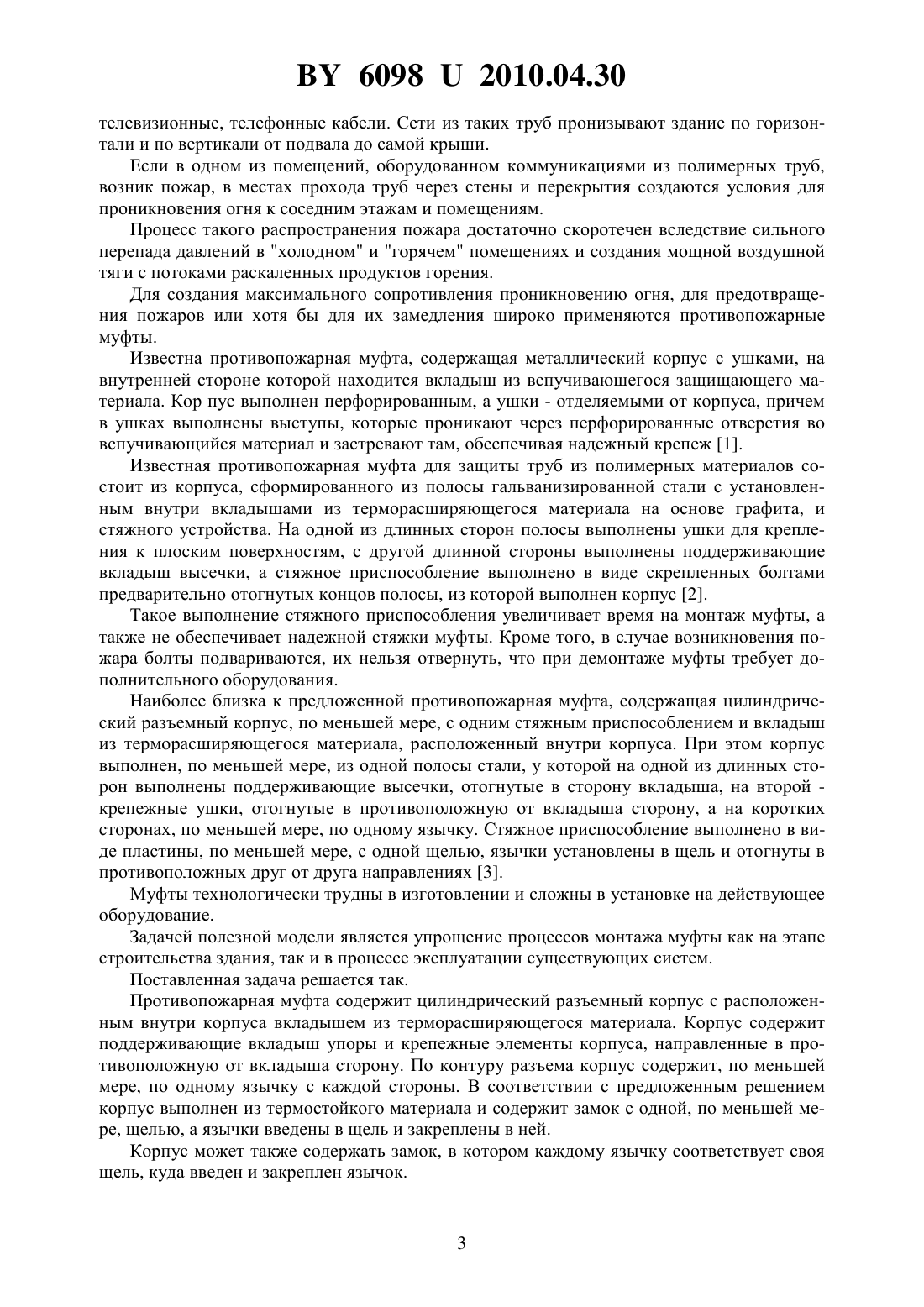

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Сенюк Вячеслав Анатольевич Сенюк Александр Анатольевич Сенюк Максим Анатольевич(72) Авторы Сенюк Вячеслав Анатольевич Сенюк Александр Анатольевич Сенюк Максим Анатольевич(73) Патентообладатели Сенюк Вячеслав Анатольевич Сенюк Александр Анатольевич Сенюк Максим Анатольевич(57) 1. Противопожарная муфта, содержащая цилиндрический разъемный корпус с расположенным внутри корпуса вкладышем из терморасширяющегося материала, при этом корпус содержит поддерживающие вкладыш упоры и крепежные элементы корпуса, направленные в противоположную от вкладыша сторону, по контуру разъема корпус содержит, по меньшей мере, по одному язычку с каждой стороны, отличающаяся тем, что корпус выполнен из термостойкого материала и содержит замок с одной, по меньшей мере, щелью, а язычки введены в щель и закреплены в ней. 2. Противопожарная муфта по п. 1, отличающаяся тем, что корпус содержит замок, в котором каждому язычку соответствует своя щель, а язычок введен в щель и закреплен в ней. 3. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что корпус выполнен из металла. 4. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что корпус выполнен из пластмассы. 5. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что корпус выполнен из композитных материалов. 6. Противопожарная муфта по одному из пп. 1-5, отличающаяся тем, что корпус выполнен с выступами и с выемками, распределенными по его поверхности. 60982010.04.30 7. Противопожарная муфта по одному из пп. 1-5, отличающаяся тем, что корпус выполнен из полосы. 8. Противопожарная муфта по одному из пп. 1-5, отличающаяся тем, что корпус выполнен перфорированным. 9. Противопожарная муфта по одному из пп. 1-5, отличающаяся тем, что корпус выполнен из сетки. 10. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что на внутренней поверхности корпуса выполнена насечка. 11. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что на внутренней поверхности корпуса выполнено рифление. 12. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что поддерживающие упоры и крепежные элементы выполнены в виде высечек и отогнуты, упоры направлены в сторону вкладыша, а крепежные элементы - в противоположную от вкладыша сторону. 13. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что язычки введены в щель замка и отогнуты в противоположные стороны. 14. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что язычки введены в щель замка и закреплены механически. 15. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что язычки введены в щель замка и закреплены химически. 16. Противопожарная муфта по одному пп. 1 или 2, отличающаяся тем, что язычки введены в щель замка и закреплены физически. 17. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что язычки выполнены в виде высечек, введены в щель замка и закреплены в ней путем поворота язычков вокруг оси. 18. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что поддерживающие упоры и крепежные элементы выполнены в виде приливов, упоры направлены в сторону вкладыша, а крепежные элементы - в противоположную от вкладыша сторону. 19. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что поддерживающие упоры выполнены в виде бортика. 20. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что вкладыш в корпусе закреплен с помощью клея. 21. Противопожарная муфта по одному из пп. 1 или 2, отличающаяся тем, что вкладыш в корпусе закреплен с помощью клейкой ленты, обмотанной вокруг корпуса с вкладышем.(56) 1. Патент 2388174. 2. Патент 5498466. 3. Патент 45636 1, 2005 (прототип). Полезная модель относится к конструкции узлов прокладки в зданиях и строительных сооружениях через их стены и межэтажные перекрытия труб из полимерных материалов систем водоснабжения и водоотводов, канализации, электропроводки. В частности, относится к средствам увеличения огнестойкости применяемых конструкций и предотвращения распространения пожара через стены и межэтажные перекрытия. В гражданском и промышленном строительстве широко используют трубы из полимерных материалов (полипропилена, поливинилхлорида, полиэтилена). Эти трубы применяют для прокладывания коммуникаций. В трубах прокладывают электрические,2 60982010.04.30 телевизионные, телефонные кабели. Сети из таких труб пронизывают здание по горизонтали и по вертикали от подвала до самой крыши. Если в одном из помещений, оборудованном коммуникациями из полимерных труб,возник пожар, в местах прохода труб через стены и перекрытия создаются условия для проникновения огня к соседним этажам и помещениям. Процесс такого распространения пожара достаточно скоротечен вследствие сильного перепада давлений в холодном и горячем помещениях и создания мощной воздушной тяги с потоками раскаленных продуктов горения. Для создания максимального сопротивления проникновению огня, для предотвращения пожаров или хотя бы для их замедления широко применяются противопожарные муфты. Известна противопожарная муфта, содержащая металлический корпус с ушками, на внутренней стороне которой находится вкладыш из вспучивающегося защищающего материала. Кор пус выполнен перфорированным, а ушки - отделяемыми от корпуса, причем в ушках выполнены выступы, которые проникают через перфорированные отверстия во вспучивающийся материал и застревают там, обеспечивая надежный крепеж 1. Известная противопожарная муфта для защиты труб из полимерных материалов состоит из корпуса, сформированного из полосы гальванизированной стали с установленным внутри вкладышами из терморасширяющегося материала на основе графита, и стяжного устройства. На одной из длинных сторон полосы выполнены ушки для крепления к плоским поверхностям, с другой длинной стороны выполнены поддерживающие вкладыш высечки, а стяжное приспособление выполнено в виде скрепленных болтами предварительно отогнутых концов полосы, из которой выполнен корпус 2. Такое выполнение стяжного приспособления увеличивает время на монтаж муфты, а также не обеспечивает надежной стяжки муфты. Кроме того, в случае возникновения пожара болты подвариваются, их нельзя отвернуть, что при демонтаже муфты требует дополнительного оборудования. Наиболее близка к предложенной противопожарная муфта, содержащая цилиндрический разъемный корпус, по меньшей мере, с одним стяжным приспособлением и вкладыш из терморасширяющегося материала, расположенный внутри корпуса. При этом корпус выполнен, по меньшей мере, из одной полосы стали, у которой на одной из длинных сторон выполнены поддерживающие высечки, отогнутые в сторону вкладыша, на второй крепежные ушки, отогнутые в противоположную от вкладыша сторону, а на коротких сторонах, по меньшей мере, по одному язычку. Стяжное приспособление выполнено в виде пластины, по меньшей мере, с одной щелью, язычки установлены в щель и отогнуты в противоположных друг от друга направлениях 3. Муфты технологически трудны в изготовлении и сложны в установке на действующее оборудование. Задачей полезной модели является упрощение процессов монтажа муфты как на этапе строительства здания, так и в процессе эксплуатации существующих систем. Поставленная задача решается так. Противопожарная муфта содержит цилиндрический разъемный корпус с расположенным внутри корпуса вкладышем из терморасширяющегося материала. Корпус содержит поддерживающие вкладыш упоры и крепежные элементы корпуса, направленные в противоположную от вкладыша сторону. По контуру разъема корпус содержит, по меньшей мере, по одному язычку с каждой стороны. В соответствии с предложенным решением корпус выполнен из термостойкого материала и содержит замок с одной, по меньшей мере, щелью, а язычки введены в щель и закреплены в ней. Корпус может также содержать замок, в котором каждому язычку соответствует своя щель, куда введен и закреплен язычок. 60982010.04.30 Обилие материалов с различными свойствами позволяет корпус муфты выполнить из металла, из пластмассы, из композитных материалов. Корпус муфты может быть выполнен из одной, двух и более полос. Для удобства фиксации вкладыша корпус может быть выполнен с распределенными по его поверхности выступами и выемками. Он может быть перфорированным и даже выполненным из сетки. В свою очередь внутренняя поверхность корпуса может быть либо гладкой, либо рифленой, либо с насечкой. Если корпус выполнен из металла (листового), поддерживающие упоры и крепежные элементы выполняют в виде высечек и отгибают. Упоры направлены в сторону вкладыша,а крепежные элементы - в противоположную от вкладыша сторону. Язычки выполнены так же, введены в щель замка и отогнуты в противоположные стороны. Они могут быть закреплены в замке штифтами, болтами, защелками, в том числе подпружиненными, отгибом, разгибом, поворотом язычков вокруг оси - любым механическим соединением. Если для корпуса муфты использована пластмасса, поддерживающие упоры и крепежные элементы выполняют в виде приливов. И в этом случае упоры направлены в сторону вкладыша, а крепежные элементы - в противоположную от вкладыша сторону. Поддерживающие упоры легко выполнить в виде бортика, как сплошного, так и прерывистого. Язычки в щели замка удобно либо крепить защелками, в том числе подпружиненными, либо воспользоваться химическими свойствами материала (растворение) или его физическими свойствами (плавление, склеивание). В любом случае вкладыш из терморасширяющегося материала может быть закреплен в корпусе с помощью клея либо клейкой лентой, обмотанной вокруг корпуса с вкладышем. На фиг. 1 показана муфта, вид спереди. На фиг. 2 показана муфта, вид сверху. Сущность полезной модели состоит в следующем. Муфта содержит разъемный цилиндрический корпус 1 с установленным внутри него вкладышем 2 из материала, расширяющегося при термообработке. Таких материалов создано достаточно много, и процесс их разработки не остановился. Корпус 1 содержит поддерживающие вкладыш 2 упоры 3 и крепежные элементы 4 корпуса 1, направленные в противоположную от вкладыша 2 сторону, предназначенные для закрепления муфты на несущей конструкции (на потолке, на стене или на иной перегородке). Кроме поддерживающих вкладыш 2 упоров 3 предусмотрена возможность дополнительного крепления вкладыша 2 в корпусе 1 за счет использования клея или клейкой ленты, а также изготовлением на внутренней поверхности корпуса насечки или рифления,выполнением распределенных по его поверхности выступов и выемок, перфорацией корпуса. По контуру разъема корпус 1 содержит, по меньшей мере, по одному язычку 5 с каждой стороны. В соответствии с предложенным решением корпус 1 выполнен из термостойкого материала и содержит замок с одной, по меньшей мере, щелью 6, а язычки 5 введены в щель 6 и закреплены в ней. В разных вариантах исполнения полезной модели таких щелей может быть две и более. Вкладыш 2 из терморасширяющегося материала может быть выполнен на основе интеркалированного графита, представляющего собой слоистые соединения, которые образуются с участием углерода в форме графита за счет внедрения молекул и ионов в межслоевое пространство кристаллитов. К слоистым соединениям относится, например,окисленный графит. Окисленный графит образуется при обработке графита смесью азотной и серной кислот, дымящейся серной кислотой, а также перхлоратом или перманганатом калия с последующим гидролизом образовавшихся соединений. Вкладыш 2 также может быть выполнен на основе полимерных материалов, содержащих минеральные наполнители, выпускаемых в настоящее время. Данный материал на тканевой основе выпускается в виде эластичного листового материала различной ширины. 4 60982010.04.30 Особенностью заявляемой муфты является ее конструкция, которая позволяет выполнить муфту из металла, из пластических масс, а также из композитных материалов типа стеклоткани либо ткани с углеродными волокнами. Предусмотрено использование листовых материалов и сеток. При изготовлении муфты из металла замок может представлять собой пластину со щелями 6 из полосы того же металла, из которого выполнен корпус 1. Либо щели 6 можно изготовить непосредственно на пластине (пластинах) корпуса 1. В щели 6 замка с небольшим зазором вставлены язычки 5. Язычки 5 отгибаются в противоположные друг от друга стороны и надежно стягивают корпус 1 муфты с вставленным в него вкладышем 2. Также они могут быть закреплены штифтом (не показан) в предварительно выполненных отверстиях либо поворотом язычков 5 вокруг оси. Допускается использовать любое подходящее механическое соединение, к примеру, болтами, защелками, в том числе подпружиненными, отгибом, разгибом, поворотом язычков вокруг оси и т.д. Если для корпуса 1 муфты использована пластмасса, поддерживающие упоры 3 и крепежные элементы 4 выполняют в виде приливов. И в этом случае упоры 3 направлены в сторону вкладыша 2, а крепежные элементы 4 - в противоположную от вкладыша 2 сторону. Поддерживающие упоры 3 легко выполнить в виде бортика, как сплошного, так и прерывистого. Язычки 5 в щели 6 замка удобно либо крепить защелками, в том числе подпружиненными, либо воспользоваться химическими свойствами материала (растворение) или его физическими свойствами (плавление, склеивание). В предпочтительном варианте полезной модели муфта состоит из двух частей, что позволяет монтировать муфту на уже проложенные трубы. Муфту проще всего крепить к стене, другим перегородкам или к потолочному перекрытию, через которое проходит защищаемая труба, при помощи крепежных элементов 4 саморезами или дюбелями. Возможны и другие способы крепления. Необходимо лишь надежно зафиксировать муфту вблизи защищаемой перегородки на неопределенно долгий срок. Принцип действия противопожарной муфты основан на способности материала вкладыша к термическому расширению (вспучиванию) в десятки раз при резком росте температуры окружающей среды под воздействием огня. В условиях реального пожара и по мере роста температуры полипропиленовая труба размягчается, плавится (температура плавления 180 С) и даже выгорает. Бурное термическое расширение вкладыша 2 из огнезащитного терморасширяющегося материала приводит к тому, что образовавшаяся пена заполняет внутреннюю полость муфты, пережимает растаявшую пластмассовую трубу и заполняет отверстие в стене или межэтажном перекрытии, через которое труба была проложена. Изготавливали противопожарную муфту диаметром 130 мм и высотой 60 мм из полосы нержавеющей стали Х 18 Н 9 Т толщиной 0,8 мм. Выполняли две полосы, длина каждой из которых соответствовала полудлине окружности (204,1 мм) плюс допуск на язычки (по 10 мм с каждой стороны), а ширина была равна длине муфты (60 мм) плюс длина крепежного элемента (25 мм) плюс длина высечки(5 мм). С одной длинной стороны полосы выполняли высечки трапециевидной формы, длина которых составляла 7 мм,5 ,5 мм. С другой длинной стороны выполняли крепежные элементы, размер которых составлял 2518 мм. С обеих коротких сторон симметрично выполняли по два язычка размером 1010 мм. Из полосы изгибом получали два полуцилиндра с крепежными элементами, поддерживающими упорами и язычками. Крепежные элементы и упоры отгибали перпендикулярно корпусу упоры - внутрь корпуса, крепежные элементы - наружу. В крепежных элементах проделывали отверстия под крепеж диаметром 6 мм. 60982010.04.30 В готовый корпус на отогнутые упоры устанавливали вкладыш из терморасширяющегося материала. Противопожарную муфту закрепляли на пропиленовой трубе с помощью замка, для которого прорезаны щели длиной 11 мм, шириной около 2 мм. В щели вставляли предварительно отогнутые под углом к корпусу язычки. После того как язычки вставали в щель,их еще раз отгибали в противоположные друг от друга стороны. К главным преимуществам данного технического решения можно отнести следующее простота монтажных работ на этапе строительства здания простота технического обслуживания систем (ремонт, замена труб и т.д.) высокая огнестойкость (более 3-х часов в зависимости от материала) эксплуатация систем здания не требует специального оборудования высокая долговечность, стойкость к воздействию влаги. Противопожарная муфта данной конструкции может быть применена в любом здании,которое имеет трубные коммуникации из полимерных труб. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
