Сжатая стойка

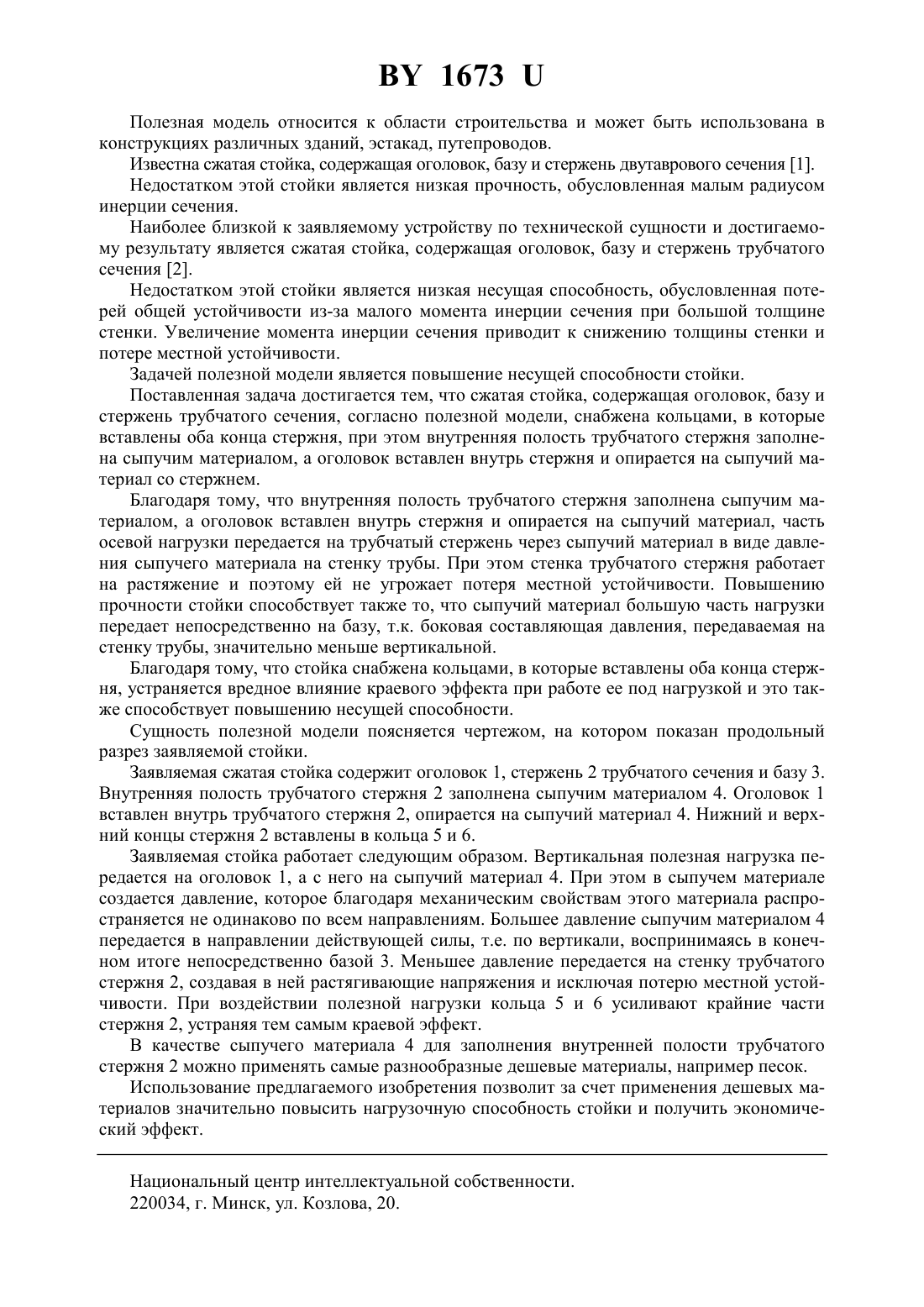

(71) Заявитель Учреждение образования Могилевский государственный политехнический колледж(72) Авторы Цумарев Юрий Алексеевич Кузменко Игорь Михайлович Зинкевич Людмила Яковлевна Бансюкова Евгения Леонидовна Кибкова Диана Петровна(73) Патентообладатель Учреждение образования Могилевский государственный политехнический колледж(57) Сжатая стойка, содержащая оголовок, базу и стержень трубчатого сечения, отличающаяся тем, что она снабжена кольцами, в которые вставлены оба конца стержня, при этом внутренняя полость трубчатого стержня заполнена сыпучим материалом, а оголовок вставлен внутрь стержня, опирается на сыпучий материал. 1673 Полезная модель относится к области строительства и может быть использована в конструкциях различных зданий, эстакад, путепроводов. Известна сжатая стойка, содержащая оголовок, базу и стержень двутаврового сечения 1. Недостатком этой стойки является низкая прочность, обусловленная малым радиусом инерции сечения. Наиболее близкой к заявляемому устройству по технической сущности и достигаемому результату является сжатая стойка, содержащая оголовок, базу и стержень трубчатого сечения 2. Недостатком этой стойки является низкая несущая способность, обусловленная потерей общей устойчивости из-за малого момента инерции сечения при большой толщине стенки. Увеличение момента инерции сечения приводит к снижению толщины стенки и потере местной устойчивости. Задачей полезной модели является повышение несущей способности стойки. Поставленная задача достигается тем, что сжатая стойка, содержащая оголовок, базу и стержень трубчатого сечения, согласно полезной модели, снабжена кольцами, в которые вставлены оба конца стержня, при этом внутренняя полость трубчатого стержня заполнена сыпучим материалом, а оголовок вставлен внутрь стержня и опирается на сыпучий материал со стержнем. Благодаря тому, что внутренняя полость трубчатого стержня заполнена сыпучим материалом, а оголовок вставлен внутрь стержня и опирается на сыпучий материал, часть осевой нагрузки передается на трубчатый стержень через сыпучий материал в виде давления сыпучего материала на стенку трубы. При этом стенка трубчатого стержня работает на растяжение и поэтому ей не угрожает потеря местной устойчивости. Повышению прочности стойки способствует также то, что сыпучий материал большую часть нагрузки передает непосредственно на базу, т.к. боковая составляющая давления, передаваемая на стенку трубы, значительно меньше вертикальной. Благодаря тому, что стойка снабжена кольцами, в которые вставлены оба конца стержня, устраняется вредное влияние краевого эффекта при работе ее под нагрузкой и это также способствует повышению несущей способности. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемой стойки. Заявляемая сжатая стойка содержит оголовок 1, стержень 2 трубчатого сечения и базу 3. Внутренняя полость трубчатого стержня 2 заполнена сыпучим материалом 4. Оголовок 1 вставлен внутрь трубчатого стержня 2, опирается на сыпучий материал 4. Нижний и верхний концы стержня 2 вставлены в кольца 5 и 6. Заявляемая стойка работает следующим образом. Вертикальная полезная нагрузка передается на оголовок 1, а с него на сыпучий материал 4. При этом в сыпучем материале создается давление, которое благодаря механическим свойствам этого материала распространяется не одинаково по всем направлениям. Большее давление сыпучим материалом 4 передается в направлении действующей силы, т.е. по вертикали, воспринимаясь в конечном итоге непосредственно базой 3. Меньшее давление передается на стенку трубчатого стержня 2, создавая в ней растягивающие напряжения и исключая потерю местной устойчивости. При воздействии полезной нагрузки кольца 5 и 6 усиливают крайние части стержня 2, устраняя тем самым краевой эффект. В качестве сыпучего материала 4 для заполнения внутренней полости трубчатого стержня 2 можно применять самые разнообразные дешевые материалы, например песок. Использование предлагаемого изобретения позволит за счет применения дешевых материалов значительно повысить нагрузочную способность стойки и получить экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
