Масса для изготовления токопроводящего покрытия (варианты)

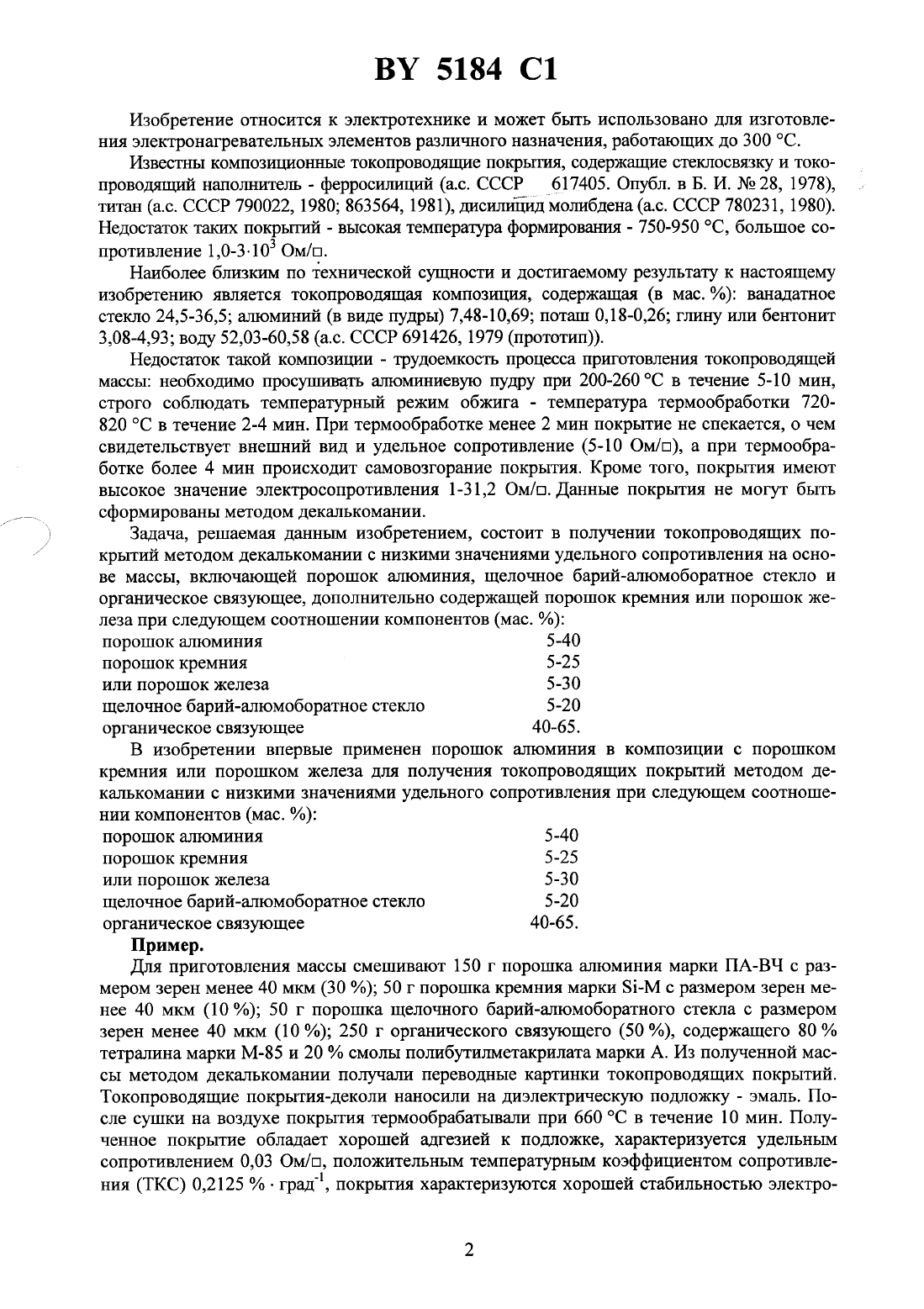

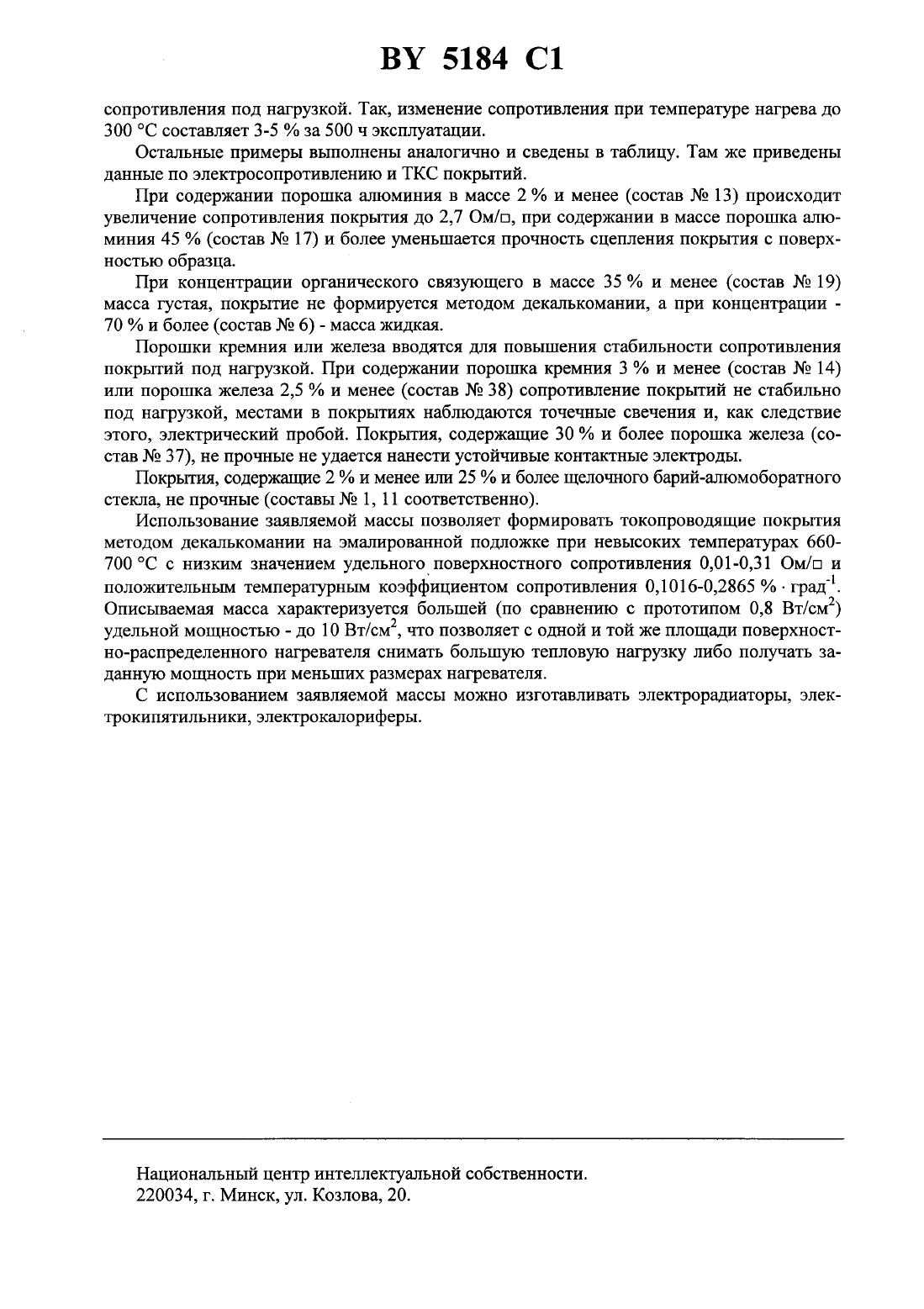

Изобретение относится к электротехнике и может быть использовано для изготовления электронагревательных элементов различного назначения, работающих до 300 С.Известны композиционные токопроводящие покрытия, содержащие стеклосвязку и токопроводящий наполнитель - ферросилиций (а.с. СССР 617405. Опубл. в Б. И. Не 28, 1978),титан (а.с. СССР 790022, 1980 863564, 1981), дисштиштд молибдена (а.с. СССР 780231, 1980). Недостаток таких покрытий - высокая температура формирования - 750-950 С, большое сопротивление 1 ,О-3-103 Ом/ш.Наиболее близким по технической сущности и достигаемому результату к настоящему изобретению является токопроводящая композиция, содержащая (в мас. ) ванадатное стекло 24,5-36,5 алюмтший (в виде пудры) 7,48-10,69 поташ 0,18-0,26 глину или бентонит 3,08-4,93 воду 52,03-6058 (а.с. СССР 691426, 1979 (прототип.Недостаток такой композиции - трудоемкость процесса приготовления токопроводящей массы необходшио просутшитвать алюминиевую пудру при 200-260 С в течение 5-10 мин,строго соблюдать температурный режим обжига - температура термообработки 720820 С в течение 2-4 мин. При термообработке менее 2 мин покрытие не спекается, о чем свидетельствует внешний вид и удельное сопротивление (5-10 Ом/ш), а при термообработке более 4 мин происходит самовозгорание покрытия. Кроме того, покрытия имеют высокое значение электросопротивления 1-31,2 Ом/ш. Данные покрытия не могут быть сформированы методом декалькомании.Задача, решаемая данньпи изобретением, состоит в получении токопроводящих покрытий методом декалькомании с низкими значениями удельного сопротивления на основе массы, включающей порошок алюминия, щелочное барий-алюмоборатное стекло и органическое связующее, дополнительно содержащей порошок кремния или порошок железа при следующем соотношении компонентов (мас. )порошок алюминия 5-40 порошок кремния 5 -25 или порошок железа 5-30 щелочное барий-алюмоборатное стекло 5-20 органическое связующее 40-65.В изобретении впервые применен порошок алюминия в композиции с порошком кремния или порошком железа для получения токопроводящих покрьттий методом декалькомании с низкими значениями удельного сопротивления при следующем соотношении компонентов (мас. )порошок алюминия 5-40 порошок кремния 5-25 или порошок железа 5-30 щелочное барий-алюмоборатное стекло 5-20 органическое связующее 40-65. Пример.Для приготовления массы смешивают 150 г порошка алюминия марки ПА-ВЧ с размером зерен менее 40 мкм (30 ) 50 г порошка кремния марки ЗЗ-М с размером зерен менее 40 мкм (10 ) 50 г порошка щелочного барий-алюмоборатного стекла с размером зерен менее 40 мкм (10 ) 250 г органического связующего (50 ), содержащего 80 тетралина марки М-85 и 20 смолы полибутилметакрилата марки А. Из полученной массы методом декалькомании получали переводные картинки токопроводящих покрытий. Токопроводящие покрытия-деколи наносили на диэлектрическую подложку - эмаль. После сушки на воздухе покрытия термообрабатывали при 660 С в течение 10 мин. Полученное покрьпие обладает хорошей адгезией к подложке, характеризуется удельным сопротивлением 0,03 Ом/ш, положительным температурным коэффициентом сопротивле ния (ТКС) 02125 - град, покрытия характеризуются хорошей стабильностью электро ВУ 5184 С 1Еащшгомщцшм от годовой ыоньицдгцое и т ом от ты от Ф тиной шоцюшомюпдымш доп отдающие . от щцмо ошооО м ты НННННод за за НННН. ПНННННоышо мцюо виною бдпоо оощноощ шцюоодцонщоммншш до отдающие - . . о щцмоп ооцоцпоО оюю от и мы и ы им ют о.о сзади от ЦННННН агонию . оощшощноогши от . отгадке мкий шоош он им и от шт ьцзатдыа Е НН а а а дыщюоищдши Ьц годовой ыоеоидыдое шт от ты ом мм от ощцмоп шиной поом Э ННННН Э ЦННННН 3 ННННН овца НнНн 4 с. а макака Е НННН 85 ЦНННН мы Зима ЦНННН за ннаНа ваз. ц База З ЦНННН ища ЦННННН его. д Ев. з чо ННННН вы НЕН . тчшдцьх. минтай ЩО тцнмщцмоп Ос то шипящим шшйтнмтчтшщмг Е шыдопатща сыщешь чочмчыи 122 ючод шитьем дщшшвоищимм Ьц водовод щоноицпвцоэ ощщциощ щмноюшцюоо оционо дон юциншцодон маоизм оотншцмщющНа НН ЕЕ минчан ПЕО шЕЭБ ЦЕ цанговым оп Ещоцшщноцп вышедший мшцюо едою щщщо оомо иоЕоцоП моЕоцоП Е мг.-оо ющдщаетох оцдоо оощноощ мцюооцон Аинщдщццо ю оощгоцо щпщюгощцд щщдинмцшщшн йцощощ оощдщшцй мциншцюцгон х. дав щонщощопом шшйцоцоо щцщцюмн юыщойцоцодд
