Горелка для газопламенного напыления порошков

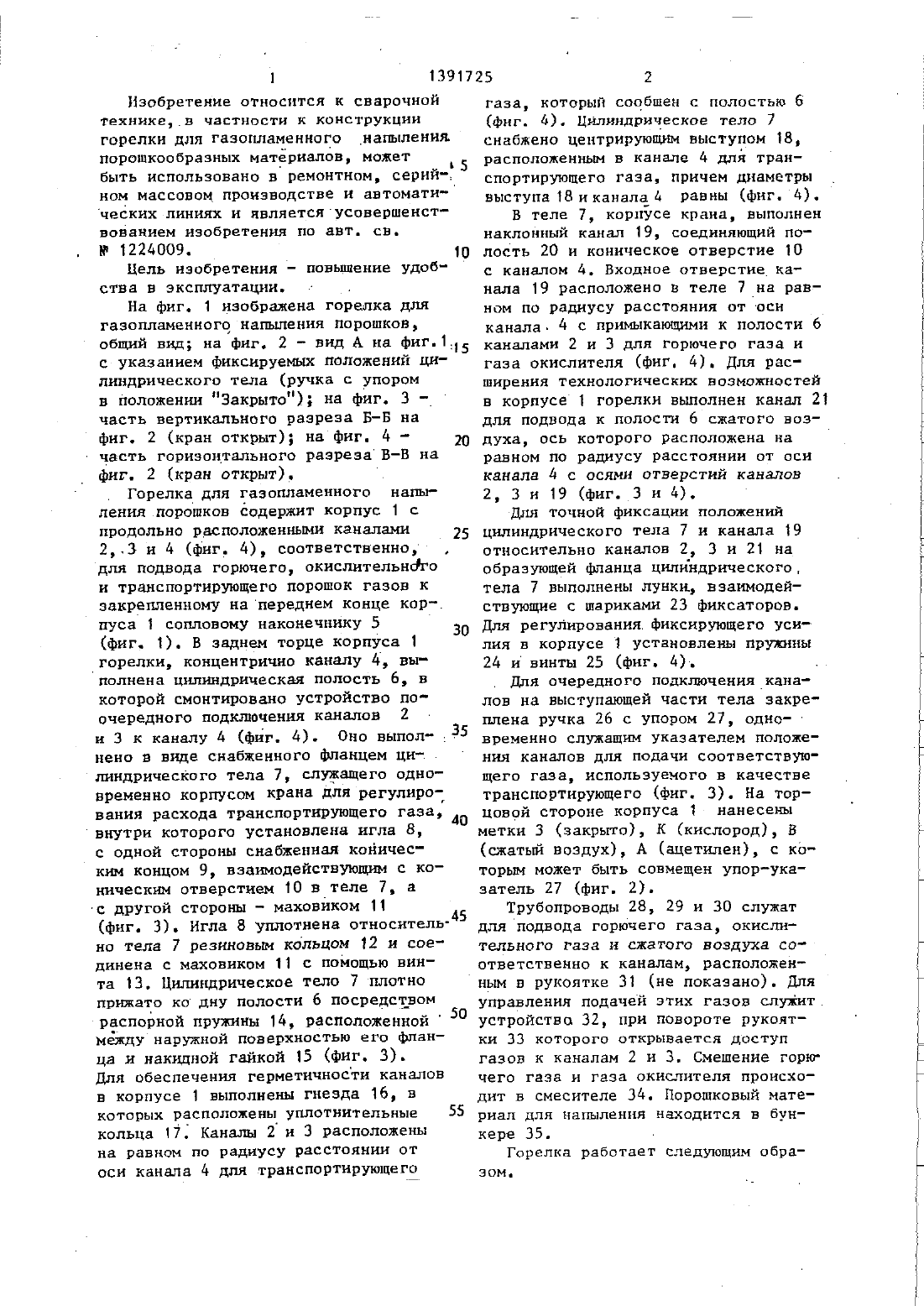

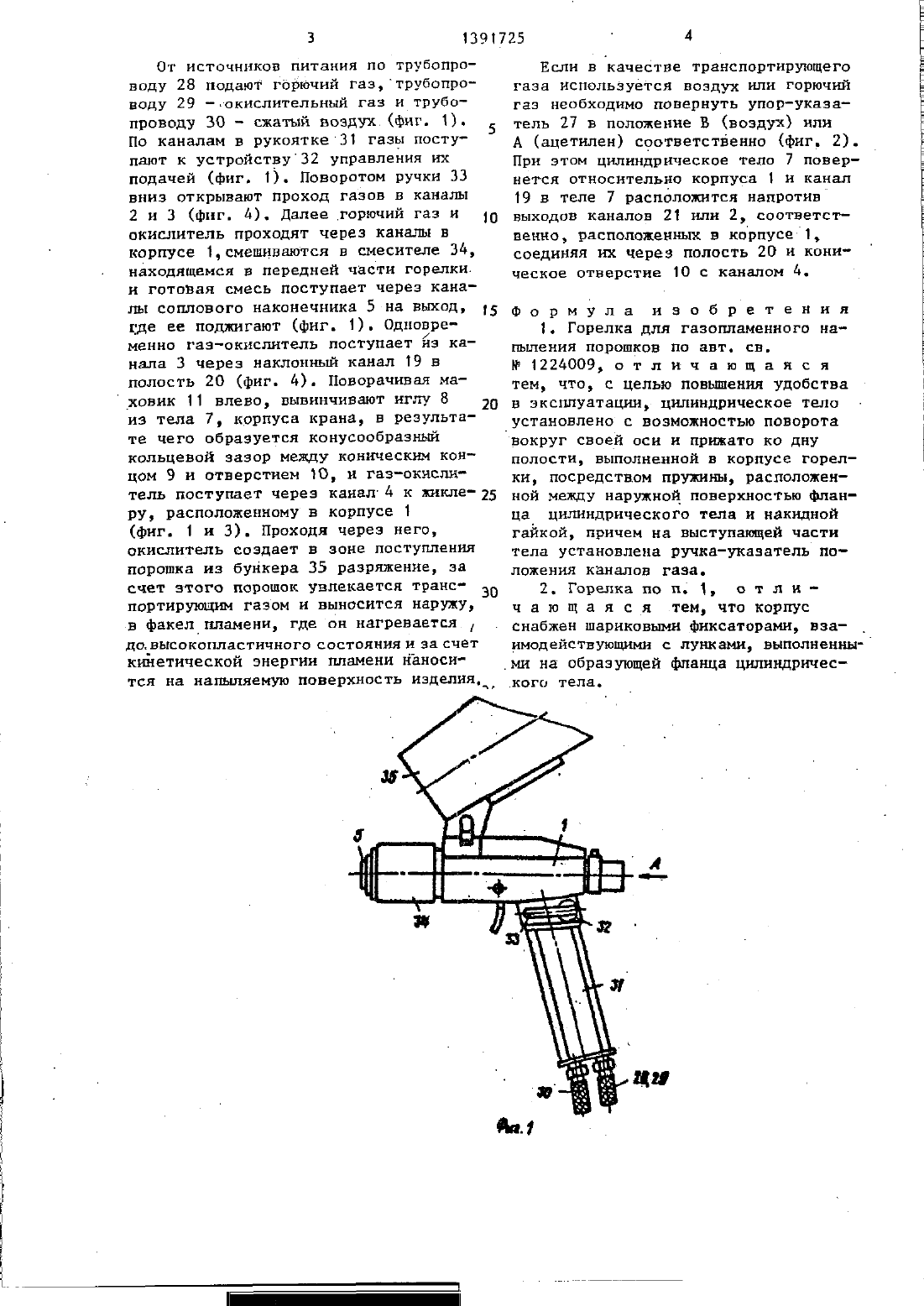

БЕЛАРУСЬ г тент Не рдгазгдс 1 союзсоветсечих СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК .госуддрстаенныйномитвт сося по далям изовгетвнии и открытии(71) Белорусское республиканское научнопроиэводственное объединение(56) Авторское свидетельство СССР Ю 1224009, кл. В 05 В 7/20, 1984.И-(54)егЬРЕЛКАДПЯАЭОПЛАМННСГО НА пылвния погошков 5 - Б(57) Изобретение относится к свароч ной технике. Целью изобретения является повышение Удобства в эксппата ции горелки, Это достигается сокра щением времени при переключении устройства поочередного подклчения т.е. процесс переключения не требует разборки устройства.а осуществляется поворотом цшшндрнческо го тела наградством нажатия на упоруказатель 27 и перевода его в одно из фиксированных положений в соответствии с меткамиИзобретение относится к сварочной технике,н частности к конструкции горелки для гаэопламенного напыления порошкообразных материалов, может быть использовано в ремонтном, серийном массовом производстве и автомати ческих линиях и является усовершенствованием изобретения по авт. св.На фиг. 1 изображена горелка для газопламенного наплення порошков,общий вид на фиг. 2 вид А на фиг.1 ч 5 с указанием фиксируемых положений цилиндрического тела (ручка с упором в положении Закрыто) на фиг. 3 часть вертикального разреза Б-Б на фиг. 2 (кран открыт) на фиг. 4 20 часть горизонтального разреза В-В на фиг. 2 кран открыт), .Горелка для газопламенного напыпенил.порошков содержит корпус 1 с продольно расположенными каналами 25 23 и 4 (фиг, 4), соответственно- для подвода горючего, окислительного и транспортирующего порошок газов к закрепленному иапереднем конце кор-. пуса 1 сопловому наконечнику 5 30(фиг. 1). В заднем торце корпуса 1 горелки, концентрично каналу 4, вы полнена цилиндрическая полость 6, вкоторой смонтировано устройство поочередного подключения каналов 2и 3 к каналу Д (фиг. 4). Оно выпол- д 35 нено в виде снабженного фланцем цилиндрического тела 7, служащего одновременно корпусом КРЗНЭ ДЛЯ регулирования расхода транспортирующего газа, до внутри которого установлена игла 8, с одной стороны снабженная коничес ким концом 9, взаимодействующи с коническим отверстием 10 в теле 7, а(фиг. 3). Игла 8 уплотнена относительно тела 7 резиновым кольцом 12 и соединена с маховиком 11 с помощью ВИН та 13. Цилнндрическое тело 7 плотно прижато ко дну полости 6 посредством распорной пружины 14, расположенной 5 меиду наружной поверхностью его ФП 3 Н ца и накидной гайкой 15 (Фиг. 3).Для обеспечения герметичности каналовв корпусе 1 выполнены гнезда 16, в которых расположены уплотнительные 55 кольца 17 Канал 2 и 3 расположенына равном по радиусу расстоянии от(фиг. ). Цилиндринеское тело 7 снабжено центрирующим выступом 18,расположенным в канале 4 дли транспортиРУЮЩего газа, причем диаметры выступа 181 канала.д Рнвны (фиг. А).В теле 7, корпусе крана, выполнен наклонный канал 19, соединяющий полость 20 и ионическое отверстие 10 с каналом 4. Входное отверстиеканала 19 расположено в теле 7 на равном по радиусу расстояния от осн канала. 4 с примыкающими к полости 6 каналами 2 и 3 для горючего газа и газа окислителя (фиг. 4). Для расширения технологических возможностей в корпусе 1 горелки выполнен канал 21 для подвода к полости 6 сжатого воздуха, ось которого расположена на равном по радиусу расстоянии от оси канала 4 с осями отверстий каналов 2, 3 и 19 (фиг. 3 и 4).Для точной фиксации положений цилиндрического тела 7 и канала 19 относительно каналов 2, 3 и 21 на образующей фланца цилиндрического,тела 7 выполнены лунки, взаимодействующие с шариками 23 фиксаторов. Для регулирования фиксирующего усилия в корпусе 1 установлены пружины 24 и винты 25 (фиг. А).Для очередного подключениякана лов на выступающей части тела закреплена ручка 26 с упором 27, одновременно служащим указателем положения каналов для подачи соответствующего газа, используемого в качестветранспортирующего (фиг. 3). На торцовой стороне корпуса 1 нанесен(сжатьй воздух), А (ацетилен), с которы может быть совмещен упоруказатель 27 (фиг. 2).Трубопроводы 28, 29 и 30 служат для подвода горючего газа, окислительного газа и сжатого воздуха соответственно к каналам расположен ным в рукоятке 31 (не показано). Дляуправления подачей этих газов служит. устройство 32, при повороте рукоятки 33 которого открывается доступ газов к каналам 2 и 3. Смешение горкг чего газа и газа окислителя проискодит в смесителе 34. Порошковый материал для напылении находится в бункере 35.Горелка работает следующим обра ЗОМ.От источников питания по трубопроводу 28 подают горючий газтрубопро воду 29 -окислительный газ и трубопроводу 30 - сжатый воздух (Фиг. 1). 5 По каналам в рукоятке 31 газы поступают к устройству 32 управления их подачей (фиг, 1). Поворотом ручки 33 вниз открывают проход газов в каналы 2 и 3 (фиг. 4). Далеегорючий газ и 10 окислитель проходят через каналы в корпусе 1 смешиваютсл в смесителе 34,находящемся в передней части горелки и готовая смесь поступает через канал соплового наконечника 5 на выход, ,5 дде ее поджигают (фиг. 1). Одновременно газокислитель поступает из канала 3 через наклонный канал 19 н полость 20 (фиг. 4). Поворачивая ма ховик 11 влево, вывннчивают иглу 8 20из тела 7, корпуса крана, в результате чего образуется конусообразныйкольцевой зазор между коническим концом 9 и отверстием 10, и газ-окисли тель поступает через канал д к цикле-25 ру расположенному В корпусе 1(фиг. 1 и 3). Проходя через него,окислитель создает в зоне поступления порошка из бункера 35 разряжение, за счет этого порошок увлекается трансе 30 портируюци газом и выносится наружу, в факел пламени, где он нагревается 1ДПЪВЫСОКОПЛЗСТНЧНОГО состоянияхазасчет кинетической энергии пламени наноситТСЯ на НЗПЫПЯЕМУЮ ПОВЕРХНОСТЬ Н 3 ДЕЛИЯЕсли в качестве транспортирующего газа используется воздух или горючий газ необходимо повернуть упор-указатель 27 в положение В (воздух) или А (ацетилен) соответственно (фиг, 2). При этом цилиндрическое тело 7 повернется относительно корпуса 1 и канал 19 в теле 7 расположится напротив выходов каналов 21 или 2, соответст венно, расположенных в корпусе 1,соединяя их через полость 20 н кони ческое отверстие 10 с каналом 4.1. Горелка для газопламениого нагшшения порошков по авт. св. Ю 1224009, О т п Н ч а ю щ а Я с я тем, что, с цепью повышения удобства В эксплуатации, цилиндрическое тело установлено с возможностью поворота вокруг своей осн и прижато ко дну полости, выполненной в корпусе горелки, посредством пружины, расположенной между наружной поверхностью фланца цилиндрического тела и накндной гайкой, причем на выступающей части тела установлена ручка-указатель положения каналов газа.2. Горелка по п 1, о т л н ч а ю Щ а Я с я тем, что корпус снабжен шариковым фиксаторами, вза ИМОДЕЙСТВУЮЩНМН С лунками, выполненны ми на образующей фланца цилиндричес.КОГ 0 тела.ВНЪШПИ Государственного комитета СССР по делам 55306 ений и открытий 113035, Москва, Ж- Раушская наб. д. 4/5
