Способ монтажа системы отопления в плитах перекрытия здания

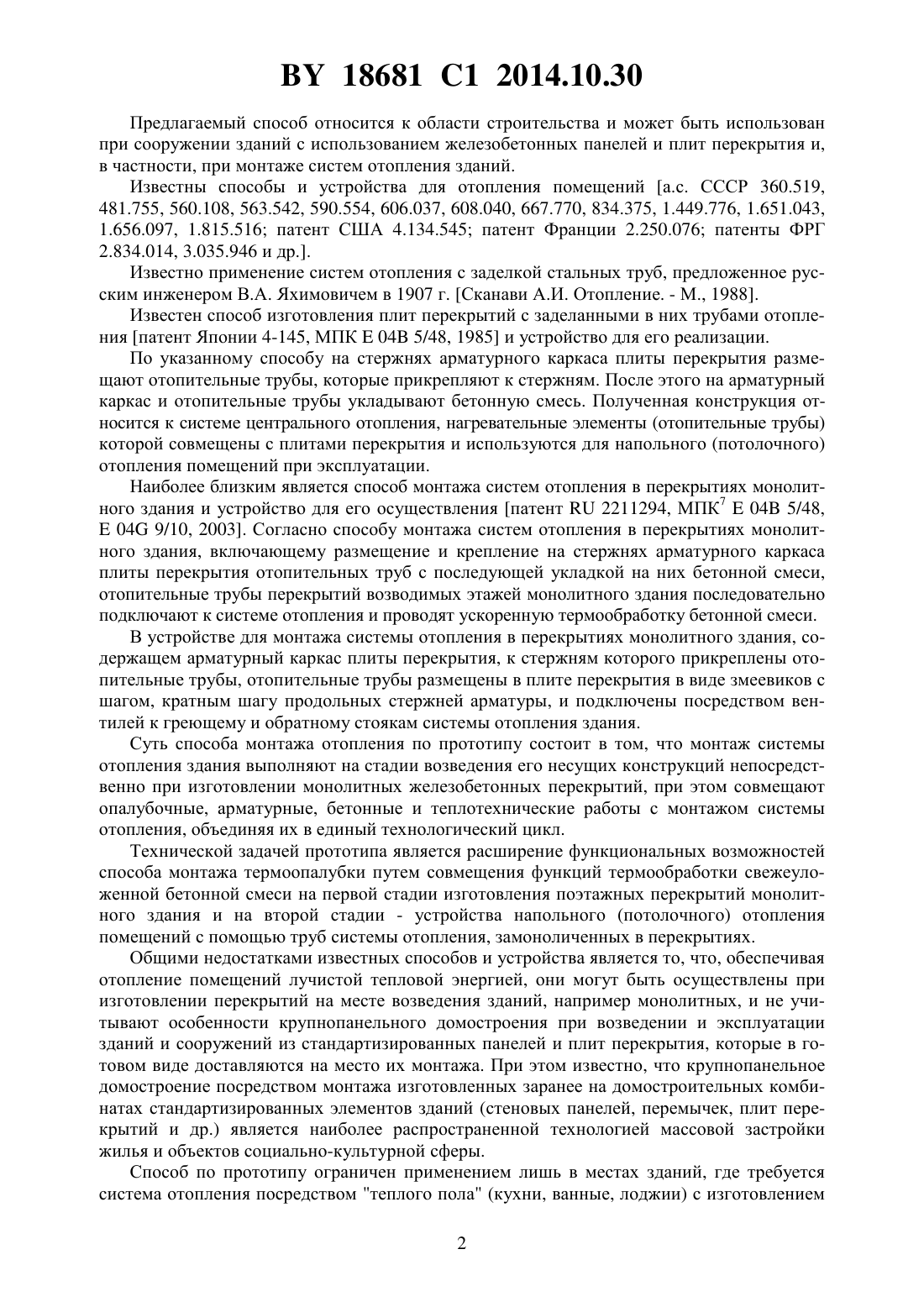

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ МОНТАЖА СИСТЕМЫ ОТОПЛЕНИЯ В ПЛИТАХ ПЕРЕКРЫТИЯ ЗДАНИЯ(72) Авторы Прибыщук Николай Николаевич Хатенчик Сергей Николаевич(57) Способ монтажа системы отопления в плитах перекрытия здания, каждая из которых выполнена с неизвлекаемым защитным кожухом и рабочим приямком, при котором заделывают в защитные неизвлекаемые кожухи трубы, соединяют между собой в рабочих приямках смежные трубы, образующие магистральные трубопроводы системы отопления здания, формируют в соответствующих рабочих приямках отводы для подключения магистральных трубопроводов к отопительным приборам и стоякам отопления с помощью соединительных устройств. 18681 1 2014.10.30 Предлагаемый способ относится к области строительства и может быть использован при сооружении зданий с использованием железобетонных панелей и плит перекрытия и,в частности, при монтаже систем отопления зданий. Известны способы и устройства для отопления помещений а.с. СССР 360.519,481.755, 560.108, 563.542, 590.554, 606.037, 608.040, 667.770, 834.375, 1.449.776, 1.651.043,1.656.097, 1.815.516 патент США 4.134.545 патент Франции 2.250.076 патенты ФРГ 2.834.014, 3.035.946 и др Известно применение систем отопления с заделкой стальных труб, предложенное русским инженером В.А. Яхимовичем в 1907 г. Сканави А.И. Отопление. - М., 1988. Известен способ изготовления плит перекрытий с заделанными в них трубами отопления патент Японии 4-145, МПК 04 5/48, 1985 и устройство для его реализации. По указанному способу на стержнях арматурного каркаса плиты перекрытия размещают отопительные трубы, которые прикрепляют к стержням. После этого на арматурный каркас и отопительные трубы укладывают бетонную смесь. Полученная конструкция относится к системе центрального отопления, нагревательные элементы (отопительные трубы) которой совмещены с плитами перекрытия и используются для напольного (потолочного) отопления помещений при эксплуатации. Наиболее близким является способ монтажа систем отопления в перекрытиях монолитного здания и устройство для его осуществления патент 2211294, МПК 704 5/48, 04 9/10, 2003. Согласно способу монтажа систем отопления в перекрытиях монолитного здания, включающему размещение и крепление на стержнях арматурного каркаса плиты перекрытия отопительных труб с последующей укладкой на них бетонной смеси,отопительные трубы перекрытий возводимых этажей монолитного здания последовательно подключают к системе отопления и проводят ускоренную термообработку бетонной смеси. В устройстве для монтажа системы отопления в перекрытиях монолитного здания, содержащем арматурный каркас плиты перекрытия, к стержням которого прикреплены отопительные трубы, отопительные трубы размещены в плите перекрытия в виде змеевиков с шагом, кратным шагу продольных стержней арматуры, и подключены посредством вентилей к греющему и обратному стоякам системы отопления здания. Суть способа монтажа отопления по прототипу состоит в том, что монтаж системы отопления здания выполняют на стадии возведения его несущих конструкций непосредственно при изготовлении монолитных железобетонных перекрытий, при этом совмещают опалубочные, арматурные, бетонные и теплотехнические работы с монтажом системы отопления, объединяя их в единый технологический цикл. Технической задачей прототипа является расширение функциональных возможностей способа монтажа термоопалубки путем совмещения функций термообработки свежеуложенной бетонной смеси на первой стадии изготовления поэтажных перекрытий монолитного здания и на второй стадии - устройства напольного (потолочного) отопления помещений с помощью труб системы отопления, замоноличенных в перекрытиях. Общими недостатками известных способов и устройства является то, что, обеспечивая отопление помещений лучистой тепловой энергией, они могут быть осуществлены при изготовлении перекрытий на месте возведения зданий, например монолитных, и не учитывают особенности крупнопанельного домостроения при возведении и эксплуатации зданий и сооружений из стандартизированных панелей и плит перекрытия, которые в готовом виде доставляются на место их монтажа. При этом известно, что крупнопанельное домостроение посредством монтажа изготовленных заранее на домостроительных комбинатах стандартизированных элементов зданий (стеновых панелей, перемычек, плит перекрытий и др.) является наиболее распространенной технологией массовой застройки жилья и объектов социально-культурной сферы. Способ по прототипу ограничен применением лишь в местах зданий, где требуется система отопления посредством теплого пола (кухни, ванные, лоджии) с изготовлением 2 18681 1 2014.10.30 перекрытий на месте строительства, и не подходит для монтажа магистральных трубопроводов систем отопления здания, в частности для укладки труб для поквартирной подачи или транзита теплоносителя к точкам подключения отопительных приборов. Способ по прототипу ограничен невозможностью его применения в условиях низких температур, в частности, монтаж труб из полиэтилена запрещен по строительным нормам при температуре окружающего воздуха ниже 5 С. Допускается лишь локальный подогрев мест соединения трубопроводов. При заделке трубопроводов в монолит плиты перекрытия способом по прототипу существенно усложняется возможность ремонта и замены поврежденных труб при ремонтных работах. Кроме того, для реализации способа по прототипу необходимо осуществить подключение теплосетей для обеспечения работоспособности системы отопления здания еще на этапе общестроительных работ непосредственно в ходе монтажа самой системы отопления, совместив его с монтажом перекрытий, что может вызывать задержки в ходе строительства из-за жесткой привязки порядка реализации способа к порядку чередования этапов строительства и к степени готовности инженерных систем к их вводу в эксплуатацию. Техническими задачами предлагаемого изобретения являются реализация унифицированного подхода к монтажу системы отопления здания в ходе строительно-монтажных работ с целью сокращения временных и трудовых затрат на строительной площадке обеспечение независимости способа монтажа системы отопления из полимерных трубопроводов от влияния атмосферных условий, в частности от температуры окружающего воздуха обеспечение быстрого и экономичного процесса диагностирования и проведения ремонтных работ по замене поврежденных участков трубопроводов. Достижение технических задач обеспечивается способом монтажа системы отопления в плитах перекрытия здания, каждая из которых выполнена с неизвлекаемым защитным кожухом и рабочим приямком, при котором заделывают в защитные неизвлекаемые кожухи трубы, соединяют между собой в рабочих приямках смежные трубы, образующие магистральные трубопроводы системы отопления здания, формируют в соответствующих рабочих приямках отводы для подключения магистральных трубопроводов к отопительным приборам и стоякам отопления с помощью соединительных устройств. Сущность способа монтажа систем отопления зданий, включающего размещение и крепление на стержнях арматурного каркаса плиты перекрытия отопительных труб с последующей укладкой на них бетонной смеси, согласно изобретению, в том, что на стадии производства в условиях завода-изготовителя в армированную конструкцию плит перекрытия предварительно заделывают защитные неизвлекаемые кожухи, в которых прокладывают трубы частей трубопроводов, затем на стадии строительно-монтажных работ посредством соединения смежных плит перекрытия с заложенными в них трубами смежных частей трубопроводов осуществляют прокладку магистральных трубопроводов систем отопления здания, причем в местах выхода трубопроводов к отопительным приборам или в местах соединения частей трубопроводов на стыках плит перекрытия в плитах формируют рабочие приямки, в которых смежные трубы частей трубопроводов соединяют между собой или устраивают отводы к отопительным приборам и стоякам отопления с помощью соединительных устройств. Сущность предлагаемого способа поясняется фиг. 1-3, на которых изображены фиг. 1 - схема соединения смежных плит перекрытия с заделанными в них трубами смежных частей магистрального трубопровода отопления фиг. 2 - схема выполнения отводов от заделанных в плиту перекрытия частей трубопроводов к стояку отопления или отопительному прибору. фиг. 3 - фрагмент проектной схемы прокладки трубопровода отопления квартиры в конструкции плит перекрытия. 3 18681 1 2014.10.30 На фигурах приведены обозначения следующих позиций 1 - рабочий приямок 2 - часть трубопровода системы отопления 3 - соединительное устройство 4 - неизвлекаемый защитный кожух 5 - плита перекрытия 6 - отвод к отопительному стояку или к прибору отопления 7 - приборы отопления 8 - стояк отопления. Сущность способа по изобретению заключается в том, что прокладку частей магистральных трубопроводов системы отопления здания, осуществляемую заделкой труб в защитном неизвлекаемом кожухе 4 в конструкции плит перекрытия 5, проводят преимущественно на стадии изготовления плит перекрытия в стационарных условиях завода-изготовителя. В таком случае получают унифицированные плиты перекрытия 5 с заложенными в них трубами частей трубопроводов 2 отопительной системы здания. Далее, осуществляя прокладку магистральных трубопроводов системы отопления здания, такие плиты монтируют на строительной площадке в соответствии с проектной документацией, как показано на фиг. 3, причем обеспечивают соединение труб смежных частей трубопроводов 2 между смежными плитами 5, как показано на фиг. 1, а также формируют отводы 6 для подключения заложенных в плиты частей трубопроводов к отопительным приборам 7 и стоякам отопления 8 с помощью соединительных устройств 3 (фиг. 2). Для этого предусматривают рабочие приямки 1 в местах стыков смежных частей плит и, соответственно, частей трубопроводов, а также в местах выхода отводов 6 к отопительным приборам 7 и стоякам отопления 8. На фиг. 3 отопительные приборы 7 имеют проектное обозначение ЛК 11-506-510. Для создания защитного кожуха 4 используют полимерные гофрированные гибкие кожухи, которые представляют собой неизвлекаемые защитные каналы для трубопроводов, которые внедрены в сварные арматурные каркасы плит перекрытия 5 и залиты бетоном при их изготовлении. Примером такого защитного канала может служить, в частности,известная труба защитная гофрированная Пешель. Для прокладки магистральных трубопроводов систем отопления применяют трубы из различных термостойких полимерных материалов, таких как полиэтилены, пластмассы,металлопласт и др., за исключением стали. Трубы из указанных материалов обладают достаточной жесткостью и одновременно гибкостью для их протягивания в каналы из защитных кожухов. Протяжка труб в защитном кожухе возможна как на стадии производства плит перекрытия, так и на стадии монтажа плит на строительной площадке непосредственно перед соединением плит перекрытия между собой в процессе монтажно-строительных работ. Протяжка труб в предварительно обустроенном в конструкции плиты перекрытия неизвлекаемом канале из защитного кожуха может быть также осуществлена и в процессе производства ремонтных работ. Для этого необходимо лишь вскрыть рабочие приямки,удалить на стыках смежных частей трубопровода соединительные устройства, удалить из защитного кожуха поврежденный участок трубы и, далее, проложить вместо него новую заменяющую часть трубы с последующей установкой на места соединения труб соединительных устройств. Рабочие приямки 1 в конструкции плит перекрытия 5 формируют при их изготовлении на стадии создания арматурного каркаса и проведения бетонных работ с помощью соответствующих закладных деталей. После монтажа плит перекрытия 5 части трубопроводов 2 системы отопления соединяют между собой и подсоединяют к отводам 6 к отопительным приборам 7 и стоякам отопления 8 (или к котлам при поквартирном отоплении) концами труб, выходящими в рабочие приямки 1, с помощью соединительных устройств 3, например системных фитингов, соединительных муфт подходящей по месту конфигурации. Трубопроводы, заложенные в защитном неизвлекаемом кожухе в массиве плит перекрытия, относятся к системе отопления здания и осуществляют транзит теплоносителя от источника тепла к отопительным приборам. 4 18681 1 2014.10.30 Применение заявляемого способа монтажа систем отопления зданий дает следующие преимущества существенное сокращение времени монтажа систем отопления зданий на строительной площадке сокращение материальных и временных затрат по выполнению общестроительных работ по заделке штраб и технологических приямков в виду существенного уменьшения их объемов обеспечение возможности монтажа систем отопления зданий при отрицательных температурах воздуха за счет того, что используется лишь локальный подогрев мест соединений частей трубопроводов строительным феном создание предпосылок к повышению качества и технологичности строительства при снижении стоимости жилья создание предпосылок к снижению непроизводительных затрат при эксплуатации и ремонте систем отопления зданий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
