Самофиксирующийся строительный блок и подпорная стена из таких блоков

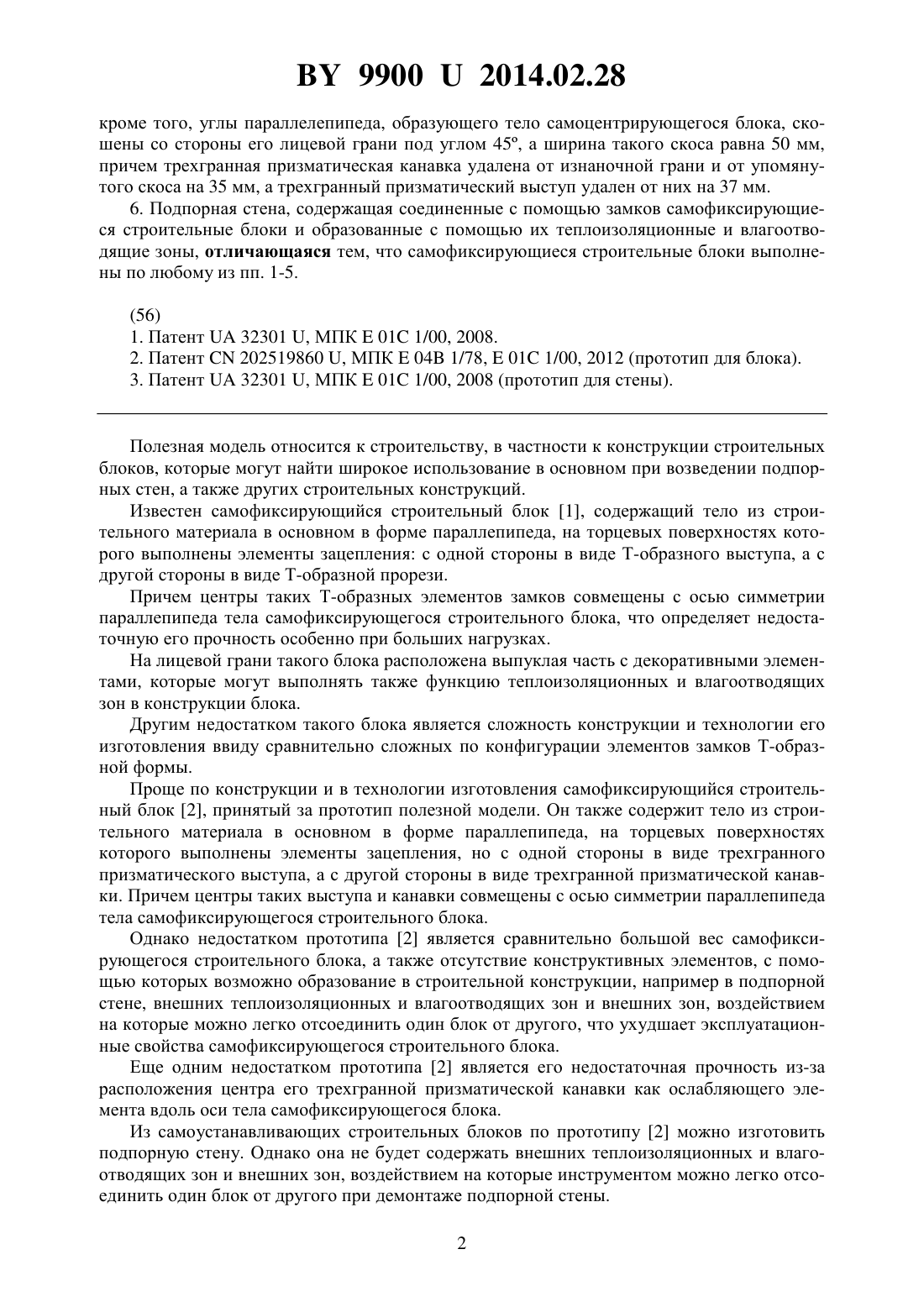

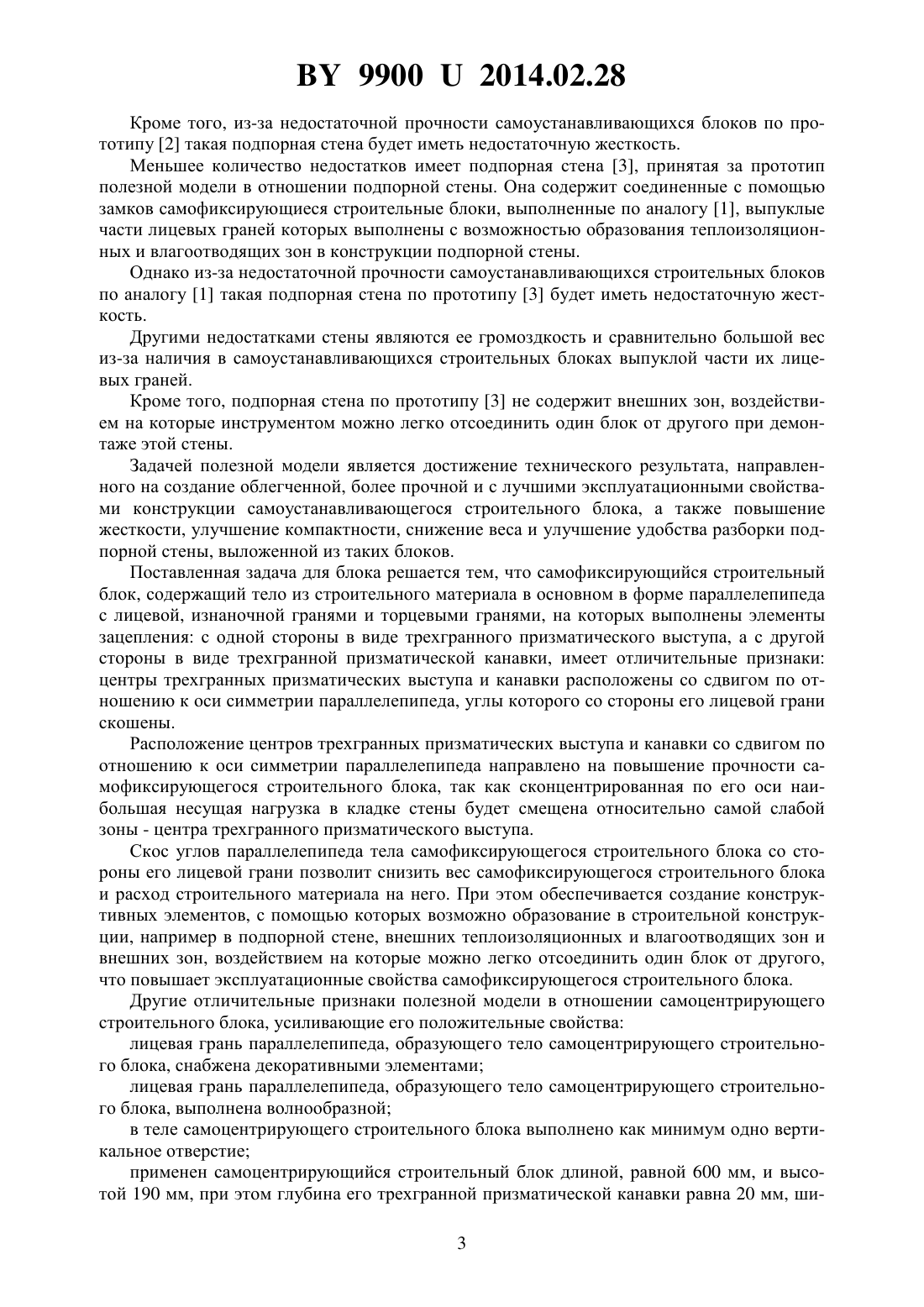

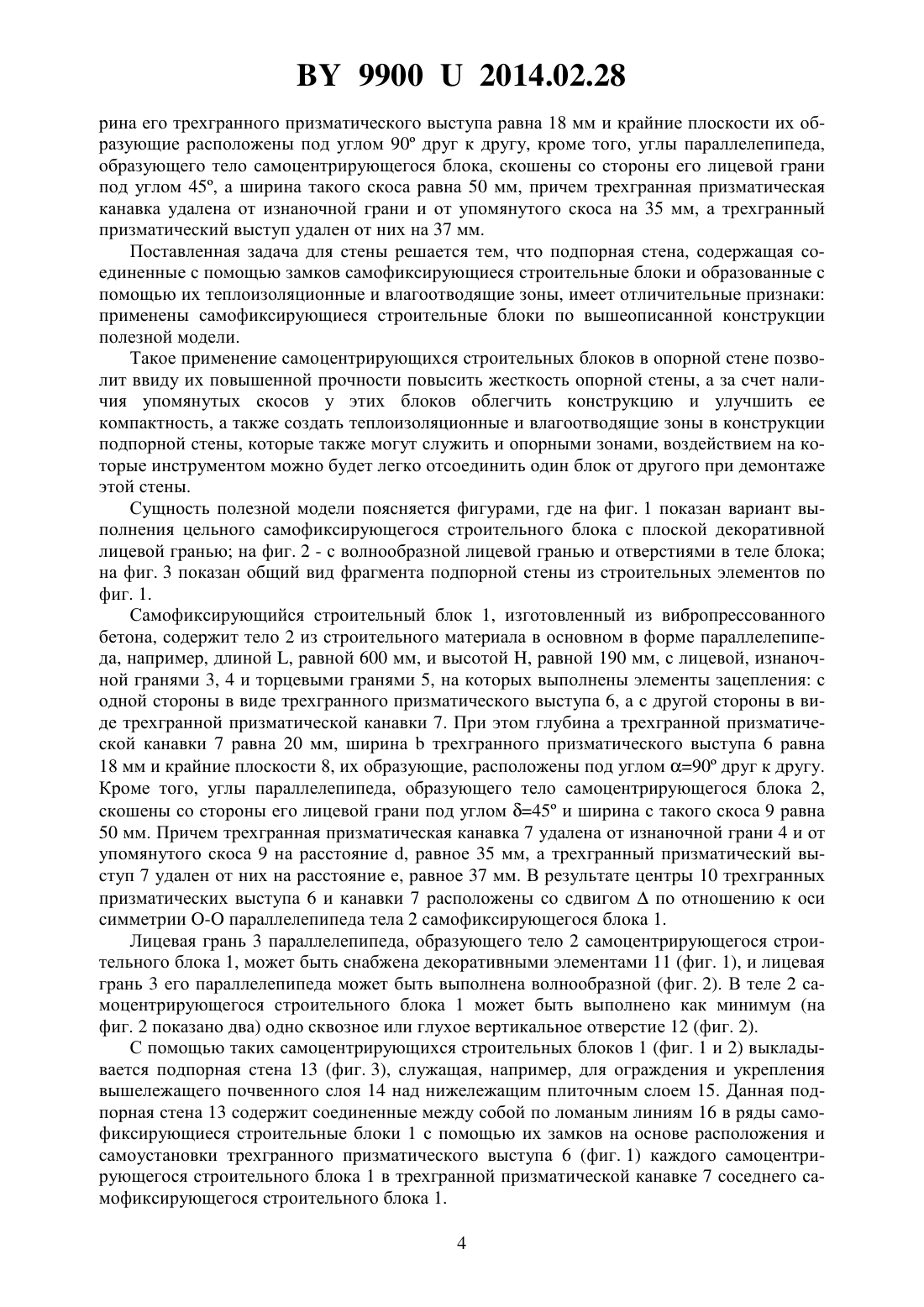

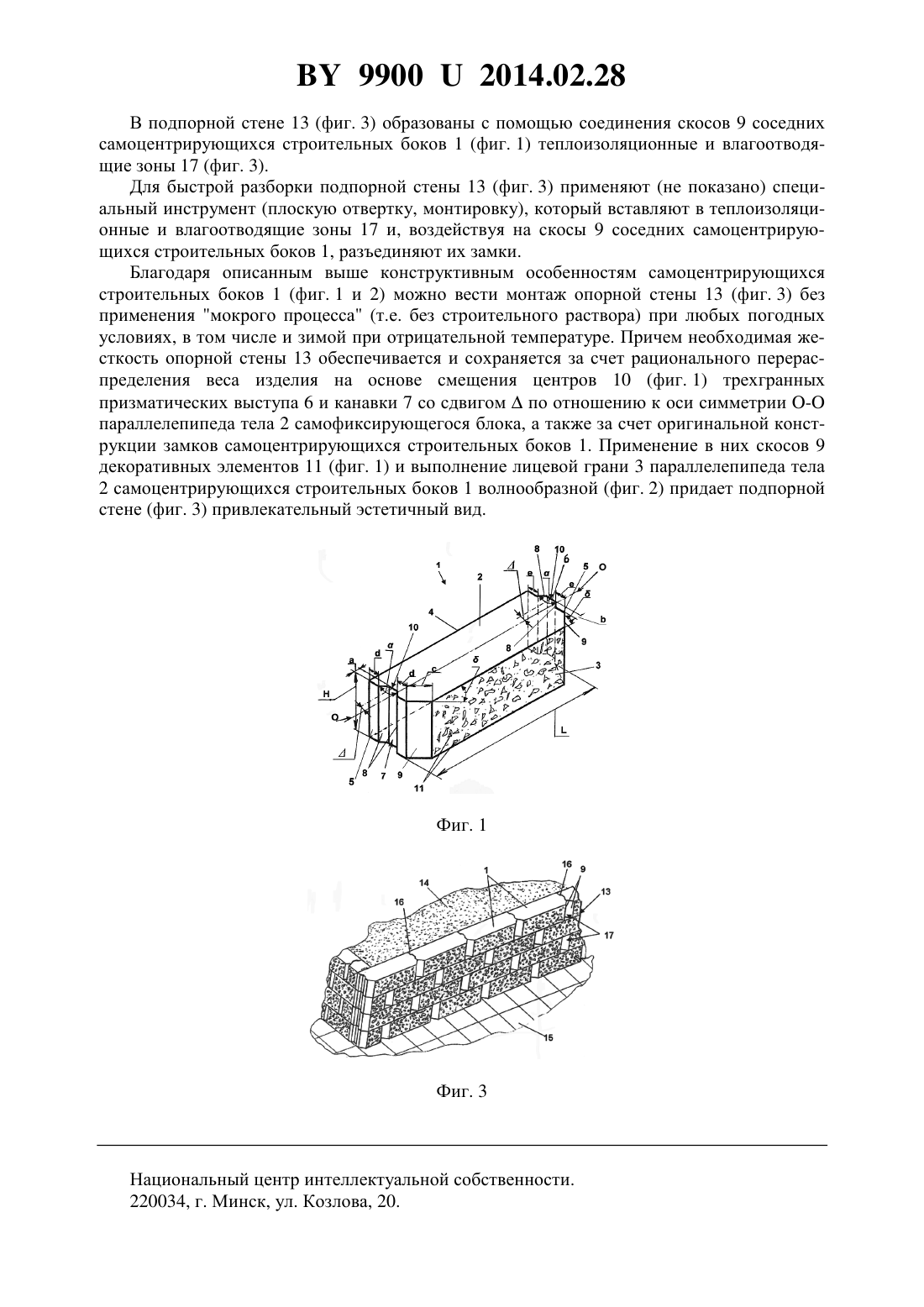

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ САМОФИКСИРУЮЩИЙСЯ СТРОИТЕЛЬНЫЙ БЛОК И ПОДПОРНАЯ СТЕНА ИЗ ТАКИХ БЛОКОВ(72) Автор Шебеко Владимир Николаевич(57) 1. Самофиксирующийся строительный блок, содержащий тело из строительного материала в основном в форме параллелепипеда с лицевой, изнаночной гранями и торцевыми гранями, на которых выполнены элементы зацепления с одной стороны в виде трехгранного призматического выступа, а с другой стороны в виде трехгранной призматической канавки, отличающийся тем, что центры трехгранных призматических выступа и канавки расположены со сдвигом по отношению к оси симметрии параллелепипеда, углы которого со стороны его лицевой грани скошены. 2. Блок по п. 1, отличающийся тем, что лицевая грань параллелепипеда, образующего тело самоцентрирующего строительного блока, снабжена декоративными элементами. 3. Блок по п. 1 или 2, отличающийся тем, лицевая грань параллелепипеда, образующего тело самоцентрирующего строительного блока, выполнена волнообразной. 4. Блок по п. 3, отличающийся тем, в теле самоцентрирующего строительного блока выполнено как минимум одно вертикальное отверстие. 5. Блок по п. 4, отличающийся тем, что применен самоцентрирующий строительный блок длиной, равной 600 мм, и высотой 190 мм, при этом глубина его трехгранной призматической канавки равна 20 мм, ширина его трехгранного призматического выступа равна 18 мм и крайние плоскости, их образующие, расположены под углом 90 друг к другу, Фиг. 2 99002014.02.28 кроме того, углы параллелепипеда, образующего тело самоцентрирующегося блока, скошены со стороны его лицевой грани под углом 45, а ширина такого скоса равна 50 мм,причем трехгранная призматическая канавка удалена от изнаночной грани и от упомянутого скоса на 35 мм, а трехгранный призматический выступ удален от них на 37 мм. 6. Подпорная стена, содержащая соединенные с помощью замков самофиксирующиеся строительные блоки и образованные с помощью их теплоизоляционные и влагоотводящие зоны, отличающаяся тем, что самофиксирующиеся строительные блоки выполнены по любому из пп. 1-5.(56) 1. Патент 32301 , МПК 01 1/00, 2008. 2. Патент 202519860 , МПК 04 1/78,01 1/00, 2012 (прототип для блока). 3. Патент 32301 , МПК 01 1/00, 2008 (прототип для стены). Полезная модель относится к строительству, в частности к конструкции строительных блоков, которые могут найти широкое использование в основном при возведении подпорных стен, а также других строительных конструкций. Известен самофиксирующийся строительный блок 1, содержащий тело из строительного материала в основном в форме параллепипеда, на торцевых поверхностях которого выполнены элементы зацепления с одной стороны в виде Т-образного выступа, а с другой стороны в виде Т-образной прорези. Причем центры таких Т-образных элементов замков совмещены с осью симметрии параллепипеда тела самофиксирующегося строительного блока, что определяет недостаточную его прочность особенно при больших нагрузках. На лицевой грани такого блока расположена выпуклая часть с декоративными элементами, которые могут выполнять также функцию теплоизоляционных и влагоотводящих зон в конструкции блока. Другим недостатком такого блока является сложность конструкции и технологии его изготовления ввиду сравнительно сложных по конфигурации элементов замков Т-образной формы. Проще по конструкции и в технологии изготовления самофиксирующийся строительный блок 2, принятый за прототип полезной модели. Он также содержит тело из строительного материала в основном в форме параллепипеда, на торцевых поверхностях которого выполнены элементы зацепления, но с одной стороны в виде трехгранного призматического выступа, а с другой стороны в виде трехгранной призматической канавки. Причем центры таких выступа и канавки совмещены с осью симметрии параллепипеда тела самофиксирующегося строительного блока. Однако недостатком прототипа 2 является сравнительно большой вес самофиксирующегося строительного блока, а также отсутствие конструктивных элементов, с помощью которых возможно образование в строительной конструкции, например в подпорной стене, внешних теплоизоляционных и влагоотводящих зон и внешних зон, воздействием на которые можно легко отсоединить один блок от другого, что ухудшает эксплуатационные свойства самофиксирующегося строительного блока. Еще одним недостатком прототипа 2 является его недостаточная прочность из-за расположения центра его трехгранной призматической канавки как ослабляющего элемента вдоль оси тела самофиксирующегося блока. Из самоустанавливающих строительных блоков по прототипу 2 можно изготовить подпорную стену. Однако она не будет содержать внешних теплоизоляционных и влагоотводящих зон и внешних зон, воздействием на которые инструментом можно легко отсоединить один блок от другого при демонтаже подпорной стены. 2 99002014.02.28 Кроме того, из-за недостаточной прочности самоустанавливающихся блоков по прототипу 2 такая подпорная стена будет иметь недостаточную жесткость. Меньшее количество недостатков имеет подпорная стена 3, принятая за прототип полезной модели в отношении подпорной стены. Она содержит соединенные с помощью замков самофиксирующиеся строительные блоки, выполненные по аналогу 1, выпуклые части лицевых граней которых выполнены с возможностью образования теплоизоляционных и влагоотводящих зон в конструкции подпорной стены. Однако из-за недостаточной прочности самоустанавливающихся строительных блоков по аналогу 1 такая подпорная стена по прототипу 3 будет иметь недостаточную жесткость. Другими недостатками стены являются ее громоздкость и сравнительно большой вес из-за наличия в самоустанавливающихся строительных блоках выпуклой части их лицевых граней. Кроме того, подпорная стена по прототипу 3 не содержит внешних зон, воздействием на которые инструментом можно легко отсоединить один блок от другого при демонтаже этой стены. Задачей полезной модели является достижение технического результата, направленного на создание облегченной, более прочной и с лучшими эксплуатационными свойствами конструкции самоустанавливающегося строительного блока, а также повышение жесткости, улучшение компактности, снижение веса и улучшение удобства разборки подпорной стены, выложенной из таких блоков. Поставленная задача для блока решается тем, что самофиксирующийся строительный блок, содержащий тело из строительного материала в основном в форме параллелепипеда с лицевой, изнаночной гранями и торцевыми гранями, на которых выполнены элементы зацепления с одной стороны в виде трехгранного призматического выступа, а с другой стороны в виде трехгранной призматической канавки, имеет отличительные признаки центры трехгранных призматических выступа и канавки расположены со сдвигом по отношению к оси симметрии параллелепипеда, углы которого со стороны его лицевой грани скошены. Расположение центров трехгранных призматических выступа и канавки со сдвигом по отношению к оси симметрии параллелепипеда направлено на повышение прочности самофиксирующегося строительного блока, так как сконцентрированная по его оси наибольшая несущая нагрузка в кладке стены будет смещена относительно самой слабой зоны - центра трехгранного призматического выступа. Скос углов параллелепипеда тела самофиксирующегося строительного блока со стороны его лицевой грани позволит снизить вес самофиксирующегося строительного блока и расход строительного материала на него. При этом обеспечивается создание конструктивных элементов, с помощью которых возможно образование в строительной конструкции, например в подпорной стене, внешних теплоизоляционных и влагоотводящих зон и внешних зон, воздействием на которые можно легко отсоединить один блок от другого,что повышает эксплуатационные свойства самофиксирующегося строительного блока. Другие отличительные признаки полезной модели в отношении самоцентрирующего строительного блока, усиливающие его положительные свойства лицевая грань параллелепипеда, образующего тело самоцентрирующего строительного блока, снабжена декоративными элементами лицевая грань параллелепипеда, образующего тело самоцентрирующего строительного блока, выполнена волнообразной в теле самоцентрирующего строительного блока выполнено как минимум одно вертикальное отверстие применен самоцентрирующийся строительный блок длиной, равной 600 мм, и высотой 190 мм, при этом глубина его трехгранной призматической канавки равна 20 мм, ши 3 99002014.02.28 рина его трехгранного призматического выступа равна 18 мм и крайние плоскости их образующие расположены под углом 90 друг к другу, кроме того, углы параллелепипеда,образующего тело самоцентрирующегося блока, скошены со стороны его лицевой грани под углом 45, а ширина такого скоса равна 50 мм, причем трехгранная призматическая канавка удалена от изнаночной грани и от упомянутого скоса на 35 мм, а трехгранный призматический выступ удален от них на 37 мм. Поставленная задача для стены решается тем, что подпорная стена, содержащая соединенные с помощью замков самофиксирующиеся строительные блоки и образованные с помощью их теплоизоляционные и влагоотводящие зоны, имеет отличительные признаки применены самофиксирующиеся строительные блоки по вышеописанной конструкции полезной модели. Такое применение самоцентрирующихся строительных блоков в опорной стене позволит ввиду их повышенной прочности повысить жесткость опорной стены, а за счет наличия упомянутых скосов у этих блоков облегчить конструкцию и улучшить ее компактность, а также создать теплоизоляционные и влагоотводящие зоны в конструкции подпорной стены, которые также могут служить и опорными зонами, воздействием на которые инструментом можно будет легко отсоединить один блок от другого при демонтаже этой стены. Сущность полезной модели поясняется фигурами, где на фиг. 1 показан вариант выполнения цельного самофиксирующегося строительного блока с плоской декоративной лицевой гранью на фиг. 2 - с волнообразной лицевой гранью и отверстиями в теле блока на фиг. 3 показан общий вид фрагмента подпорной стены из строительных элементов по фиг. 1. Самофиксирующийся строительный блок 1, изготовленный из вибропрессованного бетона, содержит тело 2 из строительного материала в основном в форме параллелепипеда, например, длиной , равной 600 мм, и высотой , равной 190 мм, с лицевой, изнаночной гранями 3, 4 и торцевыми гранями 5, на которых выполнены элементы зацепления с одной стороны в виде трехгранного призматического выступа 6, а с другой стороны в виде трехгранной призматической канавки 7. При этом глубинатрехгранной призматической канавки 7 равна 20 мм, ширинатрехгранного призматического выступа 6 равна 18 мм и крайние плоскости 8, их образующие, расположены под углом 90 друг к другу. Кроме того, углы параллелепипеда, образующего тело самоцентрирующегося блока 2,скошены со стороны его лицевой грани под углом 45 и ширина с такого скоса 9 равна 50 мм. Причем трехгранная призматическая канавка 7 удалена от изнаночной грани 4 и от упомянутого скоса 9 на расстояние , равное 35 мм, а трехгранный призматический выступ 7 удален от них на расстояние е, равное 37 мм. В результате центры 10 трехгранных призматических выступа 6 и канавки 7 расположены со сдвигомпо отношению к оси симметрии - параллелепипеда тела 2 самофиксирующегося блока 1. Лицевая грань 3 параллелепипеда, образующего тело 2 самоцентрирующегося строительного блока 1, может быть снабжена декоративными элементами 11 (фиг. 1), и лицевая грань 3 его параллелепипеда может быть выполнена волнообразной (фиг. 2). В теле 2 самоцентрирующегося строительного блока 1 может быть выполнено как минимум (на фиг. 2 показано два) одно сквозное или глухое вертикальное отверстие 12 (фиг. 2). С помощью таких самоцентрирующихся строительных блоков 1 (фиг. 1 и 2) выкладывается подпорная стена 13 (фиг. 3), служащая, например, для ограждения и укрепления вышележащего почвенного слоя 14 над нижележащим плиточным слоем 15. Данная подпорная стена 13 содержит соединенные между собой по ломаным линиям 16 в ряды самофиксирующиеся строительные блоки 1 с помощью их замков на основе расположения и самоустановки трехгранного призматического выступа 6 (фиг. 1) каждого самоцентрирующегося строительного блока 1 в трехгранной призматической канавке 7 соседнего самофиксирующегося строительного блока 1. 4 99002014.02.28 В подпорной стене 13 (фиг. 3) образованы с помощью соединения скосов 9 соседних самоцентрирующихся строительных боков 1 (фиг. 1) теплоизоляционные и влагоотводящие зоны 17 (фиг. 3). Для быстрой разборки подпорной стены 13 (фиг. 3) применяют (не показано) специальный инструмент (плоскую отвертку, монтировку), который вставляют в теплоизоляционные и влагоотводящие зоны 17 и, воздействуя на скосы 9 соседних самоцентрирующихся строительных боков 1, разъединяют их замки. Благодаря описанным выше конструктивным особенностям самоцентрирующихся строительных боков 1 (фиг. 1 и 2) можно вести монтаж опорной стены 13 (фиг. 3) без применения мокрого процесса (т.е. без строительного раствора) при любых погодных условиях, в том числе и зимой при отрицательной температуре. Причем необходимая жесткость опорной стены 13 обеспечивается и сохраняется за счет рационального перераспределения веса изделия на основе смещения центров 10 (фиг. 1) трехгранных призматических выступа 6 и канавки 7 со сдвигомпо отношению к оси симметрии параллелепипеда тела 2 самофиксирующегося блока, а также за счет оригинальной конструкции замков самоцентрирующихся строительных боков 1. Применение в них скосов 9 декоративных элементов 11 (фиг. 1) и выполнение лицевой грани 3 параллелепипеда тела 2 самоцентрирующихся строительных боков 1 волнообразной (фиг. 2) придает подпорной стене (фиг. 3) привлекательный эстетичный вид. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
