Строительный блок

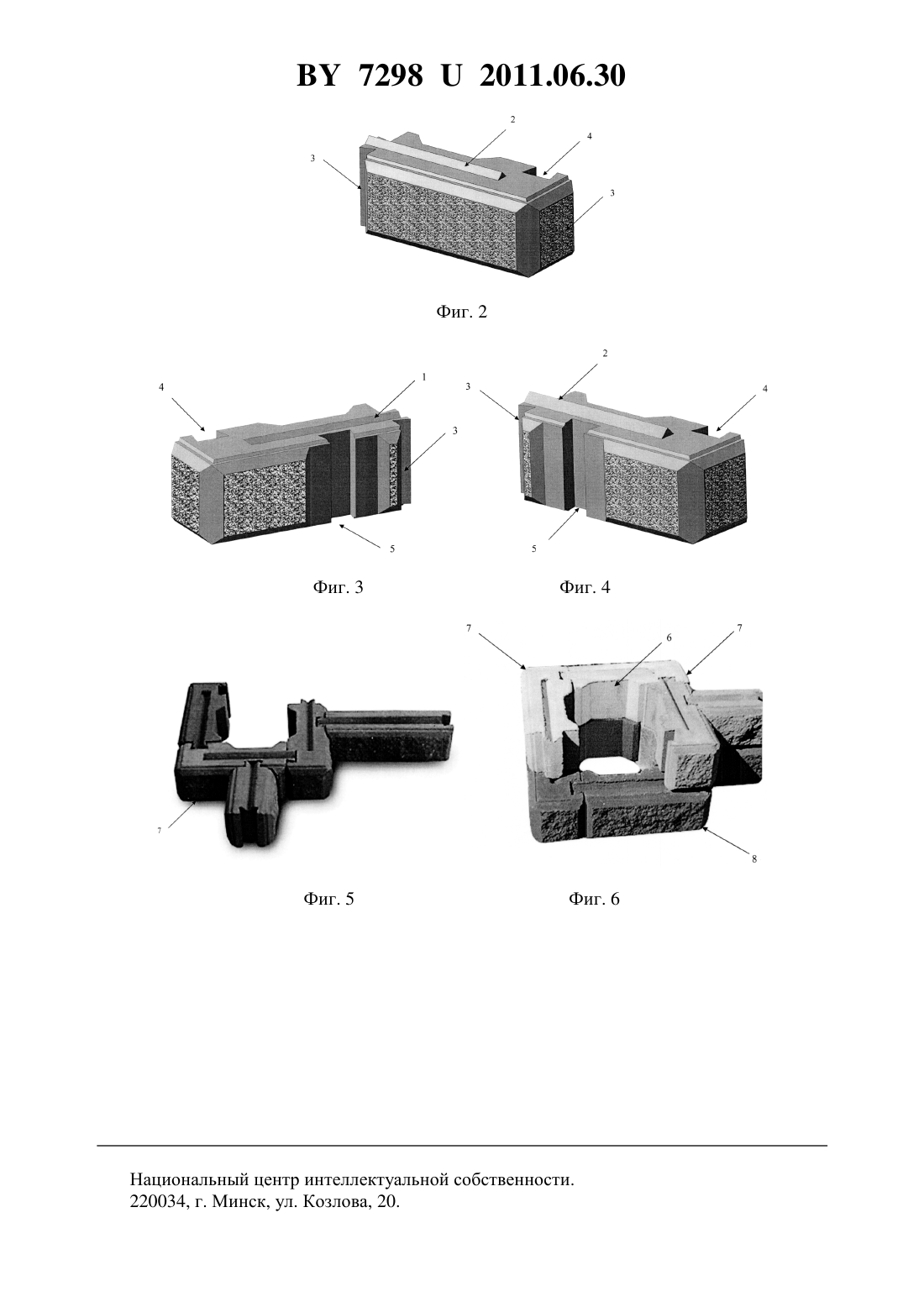

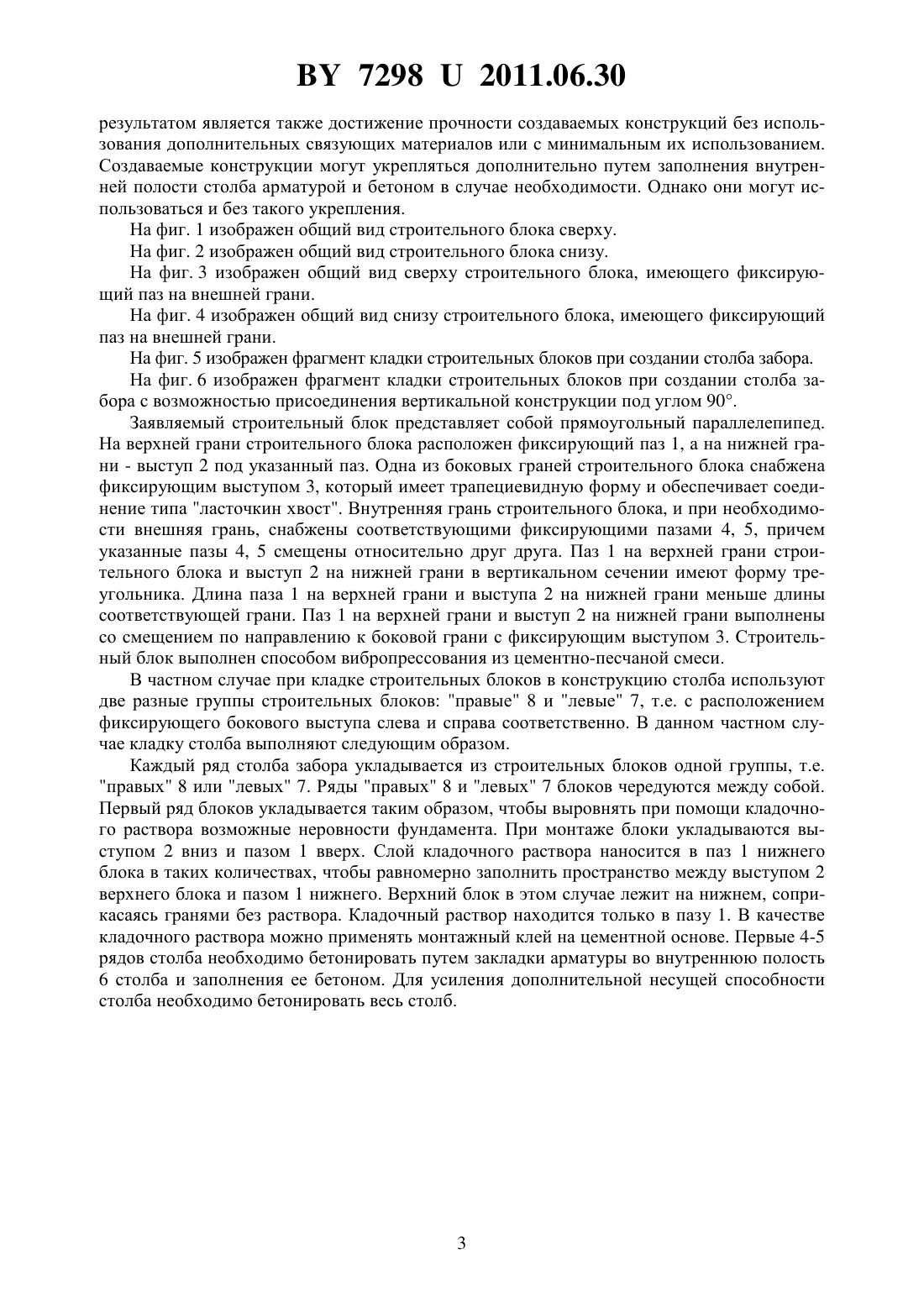

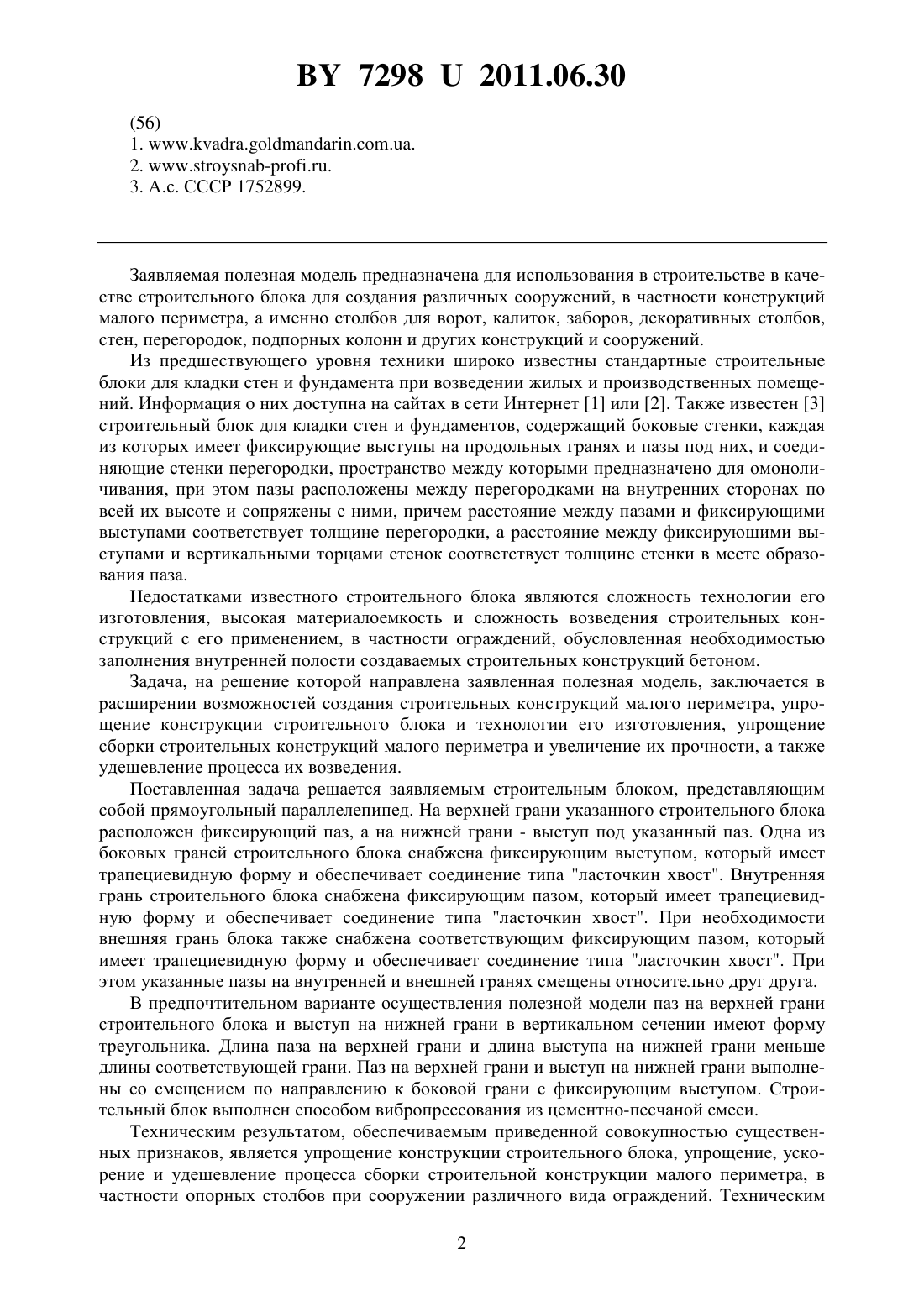

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Инкотрэйд Кондратюк Алексей Михайлович(72) Авторы Юшкевич Сергей Олегович Кондратюк Михаил АнатольевичПетухов Андрей Викторович(73) Патентообладатель Общество с ограниченной ответственностью Инкотрэйд Кондратюк Алексей Михайлович(57) 1. Строительный блок, представляющий собой прессованный прямоугольный параллелепипед, на верхней грани которого расположен фиксирующий паз, а на нижней грани выступ под указанный паз, одна из боковых граней снабжена фиксирующим выступом,имеющим трапециевидную форму и обеспечивающим соединение типа ласточкин хвост, а внутренняя грань указанного блока, и при необходимости внешняя грань, снабжена соответствующим фиксирующим пазом, причем указанные пазы смещены относительно друг друга. 2. Строительный блок по п. 1, отличающийся тем, что паз на верхней грани и выступ на нижней грани в вертикальном сечении имеют форму треугольника. 3. Строительный блок по п. 2, отличающийся тем, что длина паза на верхней грани и выступа на нижней грани меньше длины соответствующей грани. 4. Строительный блок по п. 3, отличающийся тем, что паз на верхней грани и выступ на нижней грани выполнены со смещением по направлению к боковой грани с фиксирующим выступом. 5. Строительный блок по любому из пп. 1-4, отличающийся тем, что он изготовлен из вибропрессованной цементно-песчаной смеси. Заявляемая полезная модель предназначена для использования в строительстве в качестве строительного блока для создания различных сооружений, в частности конструкций малого периметра, а именно столбов для ворот, калиток, заборов, декоративных столбов,стен, перегородок, подпорных колонн и других конструкций и сооружений. Из предшествующего уровня техники широко известны стандартные строительные блоки для кладки стен и фундамента при возведении жилых и производственных помещений. Информация о них доступна на сайтах в сети Интернет 1 или 2. Также известен 3 строительный блок для кладки стен и фундаментов, содержащий боковые стенки, каждая из которых имеет фиксирующие выступы на продольных гранях и пазы под них, и соединяющие стенки перегородки, пространство между которыми предназначено для омоноличивания, при этом пазы расположены между перегородками на внутренних сторонах по всей их высоте и сопряжены с ними, причем расстояние между пазами и фиксирующими выступами соответствует толщине перегородки, а расстояние между фиксирующими выступами и вертикальными торцами стенок соответствует толщине стенки в месте образования паза. Недостатками известного строительного блока являются сложность технологии его изготовления, высокая материалоемкость и сложность возведения строительных конструкций с его применением, в частности ограждений, обусловленная необходимостью заполнения внутренней полости создаваемых строительных конструкций бетоном. Задача, на решение которой направлена заявленная полезная модель, заключается в расширении возможностей создания строительных конструкций малого периметра, упрощение конструкции строительного блока и технологии его изготовления, упрощение сборки строительных конструкций малого периметра и увеличение их прочности, а также удешевление процесса их возведения. Поставленная задача решается заявляемым строительным блоком, представляющим собой прямоугольный параллелепипед. На верхней грани указанного строительного блока расположен фиксирующий паз, а на нижней грани - выступ под указанный паз. Одна из боковых граней строительного блока снабжена фиксирующим выступом, который имеет трапециевидную форму и обеспечивает соединение типа ласточкин хвост. Внутренняя грань строительного блока снабжена фиксирующим пазом, который имеет трапециевидную форму и обеспечивает соединение типа ласточкин хвост. При необходимости внешняя грань блока также снабжена соответствующим фиксирующим пазом, который имеет трапециевидную форму и обеспечивает соединение типа ласточкин хвост. При этом указанные пазы на внутренней и внешней гранях смещены относительно друг друга. В предпочтительном варианте осуществления полезной модели паз на верхней грани строительного блока и выступ на нижней грани в вертикальном сечении имеют форму треугольника. Длина паза на верхней грани и длина выступа на нижней грани меньше длины соответствующей грани. Паз на верхней грани и выступ на нижней грани выполнены со смещением по направлению к боковой грани с фиксирующим выступом. Строительный блок выполнен способом вибропрессования из цементно-песчаной смеси. Техническим результатом, обеспечиваемым приведенной совокупностью существенных признаков, является упрощение конструкции строительного блока, упрощение, ускорение и удешевление процесса сборки строительной конструкции малого периметра, в частности опорных столбов при сооружении различного вида ограждений. Техническим 2 72982011.06.30 результатом является также достижение прочности создаваемых конструкций без использования дополнительных связующих материалов или с минимальным их использованием. Создаваемые конструкции могут укрепляться дополнительно путем заполнения внутренней полости столба арматурой и бетоном в случае необходимости. Однако они могут использоваться и без такого укрепления. На фиг. 1 изображен общий вид строительного блока сверху. На фиг. 2 изображен общий вид строительного блока снизу. На фиг. 3 изображен общий вид сверху строительного блока, имеющего фиксирующий паз на внешней грани. На фиг. 4 изображен общий вид снизу строительного блока, имеющего фиксирующий паз на внешней грани. На фиг. 5 изображен фрагмент кладки строительных блоков при создании столба забора. На фиг. 6 изображен фрагмент кладки строительных блоков при создании столба забора с возможностью присоединения вертикальной конструкции под углом 90. Заявляемый строительный блок представляет собой прямоугольный параллелепипед. На верхней грани строительного блока расположен фиксирующий паз 1, а на нижней грани - выступ 2 под указанный паз. Одна из боковых граней строительного блока снабжена фиксирующим выступом 3, который имеет трапециевидную форму и обеспечивает соединение типа ласточкин хвост. Внутренняя грань строительного блока, и при необходимости внешняя грань, снабжены соответствующими фиксирующими пазами 4, 5, причем указанные пазы 4, 5 смещены относительно друг друга. Паз 1 на верхней грани строительного блока и выступ 2 на нижней грани в вертикальном сечении имеют форму треугольника. Длина паза 1 на верхней грани и выступа 2 на нижней грани меньше длины соответствующей грани. Паз 1 на верхней грани и выступ 2 на нижней грани выполнены со смещением по направлению к боковой грани с фиксирующим выступом 3. Строительный блок выполнен способом вибропрессования из цементно-песчаной смеси. В частном случае при кладке строительных блоков в конструкцию столба используют две разные группы строительных блоков правые 8 и левые 7, т.е. с расположением фиксирующего бокового выступа слева и справа соответственно. В данном частном случае кладку столба выполняют следующим образом. Каждый ряд столба забора укладывается из строительных блоков одной группы, т.е. правых 8 или левых 7. Ряды правых 8 и левых 7 блоков чередуются между собой. Первый ряд блоков укладывается таким образом, чтобы выровнять при помощи кладочного раствора возможные неровности фундамента. При монтаже блоки укладываются выступом 2 вниз и пазом 1 вверх. Слой кладочного раствора наносится в паз 1 нижнего блока в таких количествах, чтобы равномерно заполнить пространство между выступом 2 верхнего блока и пазом 1 нижнего. Верхний блок в этом случае лежит на нижнем, соприкасаясь гранями без раствора. Кладочный раствор находится только в пазу 1. В качестве кладочного раствора можно применять монтажный клей на цементной основе. Первые 4-5 рядов столба необходимо бетонировать путем закладки арматуры во внутреннюю полость 6 столба и заполнения ее бетоном. Для усиления дополнительной несущей способности столба необходимо бетонировать весь столб. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
