Манекен
Номер патента: U 914
Опубликовано: 30.06.2003
Авторы: Сумин Сергей Алексеевич, Глебов Сергей Юрьевич, Творогов Александр Львович
Текст

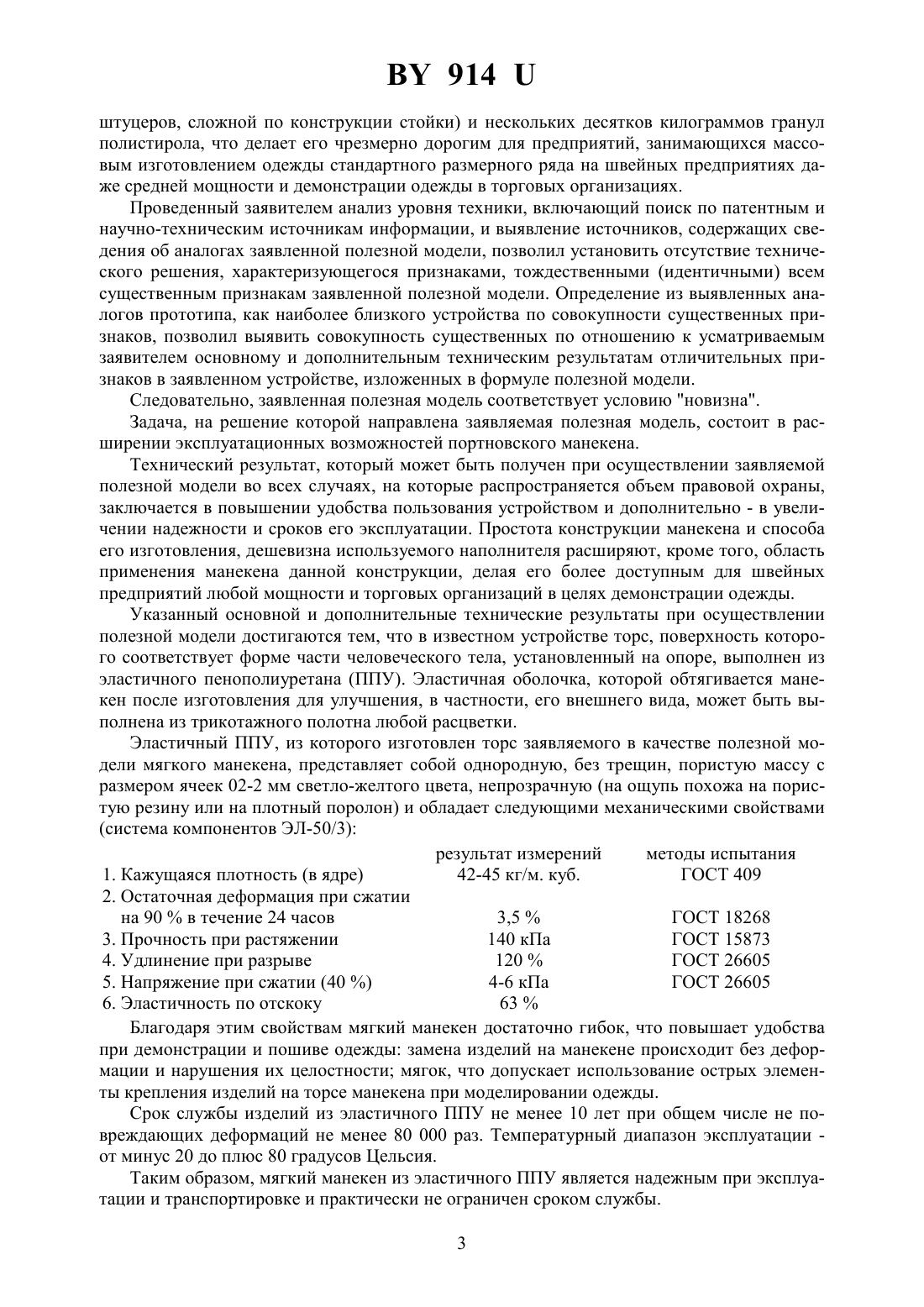

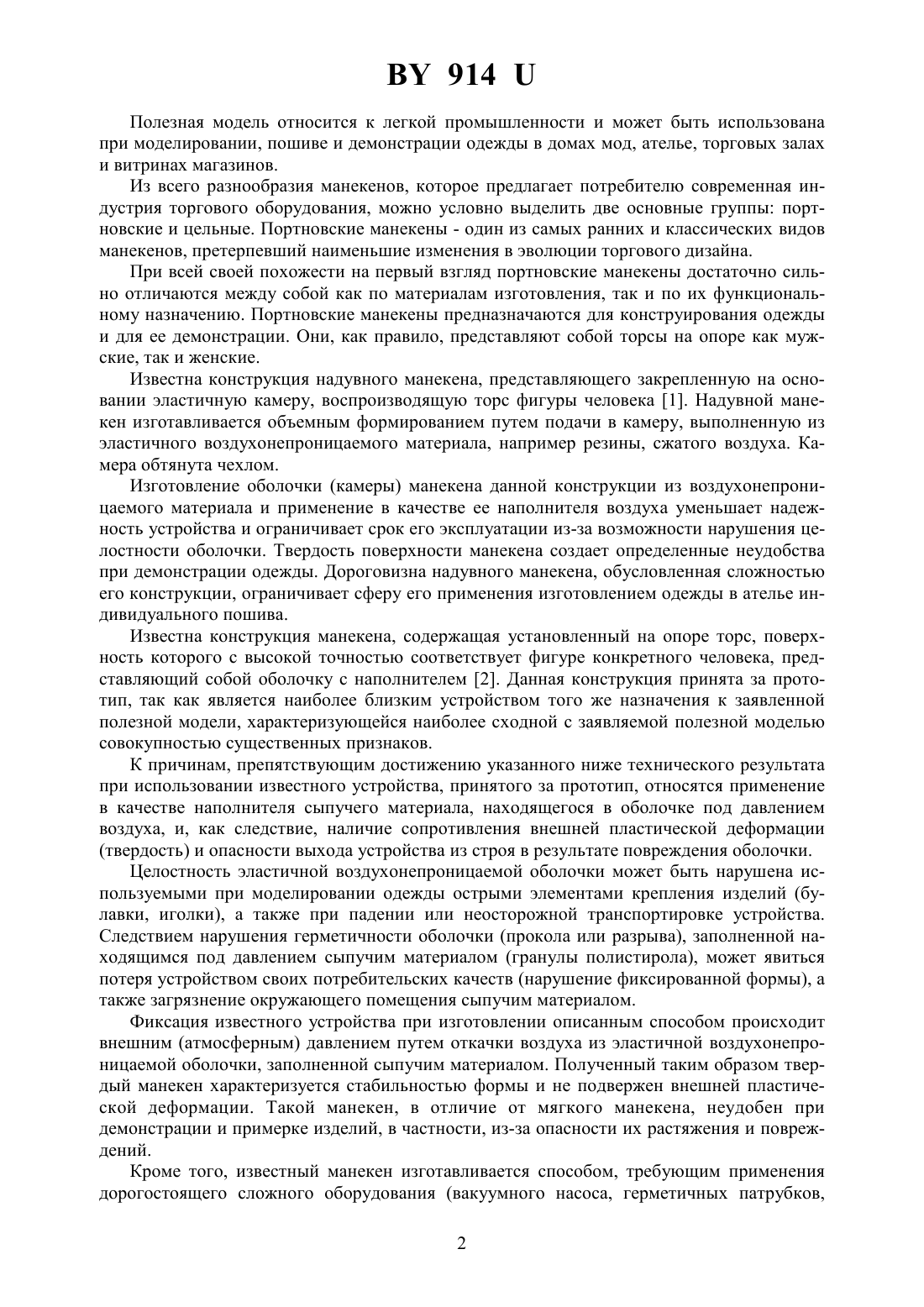

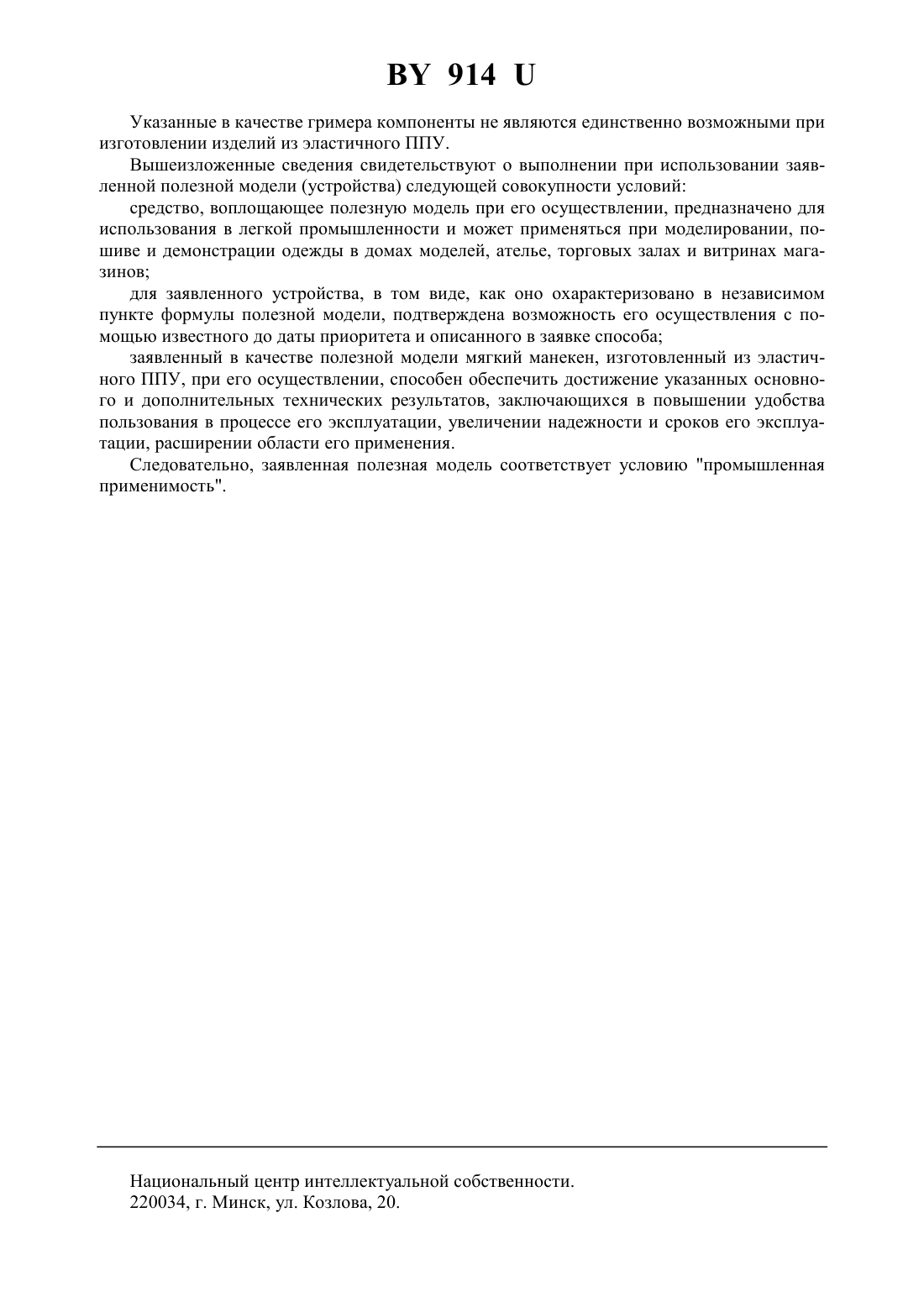

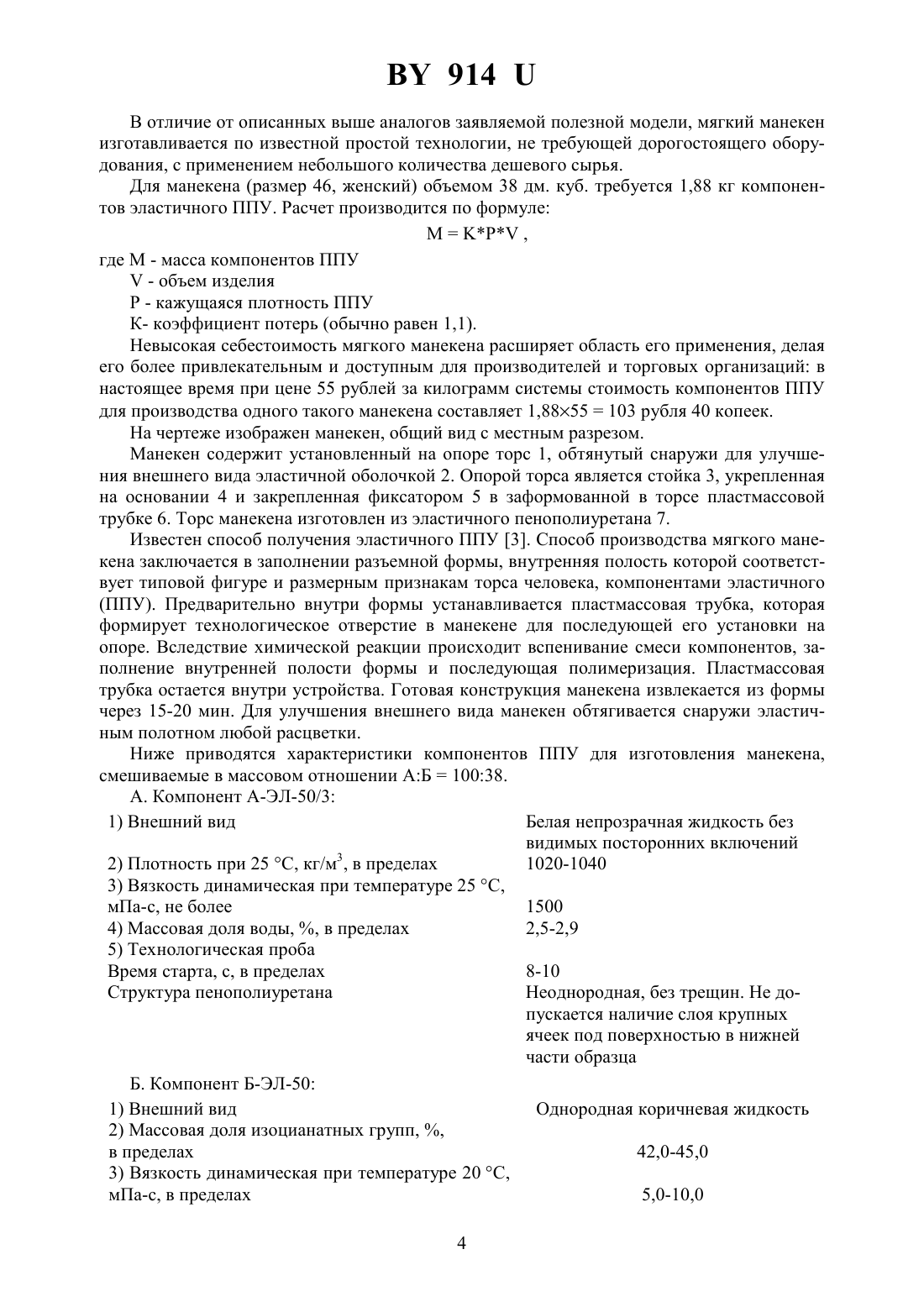

(72) Авторы Глебов Сергей Юрьевич Сумин Сергей Алексеевич Творогов Александр Львович(57) 1. Манекен, содержащий установленный на опоре торс, поверхность которого соответствует форме части человеческого тела, отличающийся тем, что торс выполнен из эластичного пенополиуретана. 2. Устройство по п. 1, отличающееся тем, что торс обтянут снаружи эластичным материалом. 3. Устройство по п. 2, отличающееся тем, что в качестве эластичного материала используется трикотажное полотно. 914 Полезная модель относится к легкой промышленности и может быть использована при моделировании, пошиве и демонстрации одежды в домах мод, ателье, торговых залах и витринах магазинов. Из всего разнообразия манекенов, которое предлагает потребителю современная индустрия торгового оборудования, можно условно выделить две основные группы портновские и цельные. Портновские манекены - один из самых ранних и классических видов манекенов, претерпевший наименьшие изменения в эволюции торгового дизайна. При всей своей похожести на первый взгляд портновские манекены достаточно сильно отличаются между собой как по материалам изготовления, так и по их функциональному назначению. Портновские манекены предназначаются для конструирования одежды и для ее демонстрации. Они, как правило, представляют собой торсы на опоре как мужские, так и женские. Известна конструкция надувного манекена, представляющего закрепленную на основании эластичную камеру, воспроизводящую торс фигуры человека 1. Надувной манекен изготавливается объемным формированием путем подачи в камеру, выполненную из эластичного воздухонепроницаемого материала, например резины, сжатого воздуха. Камера обтянута чехлом. Изготовление оболочки (камеры) манекена данной конструкции из воздухонепроницаемого материала и применение в качестве ее наполнителя воздуха уменьшает надежность устройства и ограничивает срок его эксплуатации из-за возможности нарушения целостности оболочки. Твердость поверхности манекена создает определенные неудобства при демонстрации одежды. Дороговизна надувного манекена, обусловленная сложностью его конструкции, ограничивает сферу его применения изготовлением одежды в ателье индивидуального пошива. Известна конструкция манекена, содержащая установленный на опоре торс, поверхность которого с высокой точностью соответствует фигуре конкретного человека, представляющий собой оболочку с наполнителем 2. Данная конструкция принята за прототип, так как является наиболее близким устройством того же назначения к заявленной полезной модели, характеризующейся наиболее сходной с заявляемой полезной моделью совокупностью существенных признаков. К причинам, препятствующим достижению указанного ниже технического результата при использовании известного устройства, принятого за прототип, относятся применение в качестве наполнителя сыпучего материала, находящегося в оболочке под давлением воздуха, и, как следствие, наличие сопротивления внешней пластической деформации(твердость) и опасности выхода устройства из строя в результате повреждения оболочки. Целостность эластичной воздухонепроницаемой оболочки может быть нарушена используемыми при моделировании одежды острыми элементами крепления изделий (булавки, иголки), а также при падении или неосторожной транспортировке устройства. Следствием нарушения герметичности оболочки (прокола или разрыва), заполненной находящимся под давлением сыпучим материалом (гранулы полистирола), может явиться потеря устройством своих потребительских качеств (нарушение фиксированной формы), а также загрязнение окружающего помещения сыпучим материалом. Фиксация известного устройства при изготовлении описанным способом происходит внешним (атмосферным) давлением путем откачки воздуха из эластичной воздухонепроницаемой оболочки, заполненной сыпучим материалом. Полученный таким образом твердый манекен характеризуется стабильностью формы и не подвержен внешней пластической деформации. Такой манекен, в отличие от мягкого манекена, неудобен при демонстрации и примерке изделий, в частности, из-за опасности их растяжения и повреждений. Кроме того, известный манекен изготавливается способом, требующим применения дорогостоящего сложного оборудования (вакуумного насоса, герметичных патрубков,2 914 штуцеров, сложной по конструкции стойки) и нескольких десятков килограммов гранул полистирола, что делает его чрезмерно дорогим для предприятий, занимающихся массовым изготовлением одежды стандартного размерного ряда на швейных предприятиях даже средней мощности и демонстрации одежды в торговых организациях. Проведенный заявителем анализ уровня техники, включающий поиск по патентным и научно-техническим источникам информации, и выявление источников, содержащих сведения об аналогах заявленной полезной модели, позволил установить отсутствие технического решения, характеризующегося признаками, тождественными (идентичными) всем существенным признакам заявленной полезной модели. Определение из выявленных аналогов прототипа, как наиболее близкого устройства по совокупности существенных признаков, позволил выявить совокупность существенных по отношению к усматриваемым заявителем основному и дополнительным техническим результатам отличительных признаков в заявленном устройстве, изложенных в формуле полезной модели. Следовательно, заявленная полезная модель соответствует условию новизна. Задача, на решение которой направлена заявляемая полезная модель, состоит в расширении эксплуатационных возможностей портновского манекена. Технический результат, который может быть получен при осуществлении заявляемой полезной модели во всех случаях, на которые распространяется объем правовой охраны,заключается в повышении удобства пользования устройством и дополнительно - в увеличении надежности и сроков его эксплуатации. Простота конструкции манекена и способа его изготовления, дешевизна используемого наполнителя расширяют, кроме того, область применения манекена данной конструкции, делая его более доступным для швейных предприятий любой мощности и торговых организаций в целях демонстрации одежды. Указанный основной и дополнительные технические результаты при осуществлении полезной модели достигаются тем, что в известном устройстве торс, поверхность которого соответствует форме части человеческого тела, установленный на опоре, выполнен из эластичного пенополиуретана (ППУ). Эластичная оболочка, которой обтягивается манекен после изготовления для улучшения, в частности, его внешнего вида, может быть выполнена из трикотажного полотна любой расцветки. Эластичный ППУ, из которого изготовлен торс заявляемого в качестве полезной модели мягкого манекена, представляет собой однородную, без трещин, пористую массу с размером ячеек 02-2 мм светло-желтого цвета, непрозрачную (на ощупь похожа на пористую резину или на плотный поролон) и обладает следующими механическими свойствами(система компонентов ЭЛ-50/3) результат измерений методы испытания 1. Кажущаяся плотность (в ядре) 42-45 кг/м. куб. ГОСТ 409 2. Остаточная деформация при сжатии на 90 в течение 24 часов 3,5 ГОСТ 18268 3. Прочность при растяжении 140 кПа ГОСТ 15873 4. Удлинение при разрыве 120 ГОСТ 26605 5. Напряжение при сжатии (40 ) 4-6 кПа ГОСТ 26605 6. Эластичность по отскоку 63 Благодаря этим свойствам мягкий манекен достаточно гибок, что повышает удобства при демонстрации и пошиве одежды замена изделий на манекене происходит без деформации и нарушения их целостности мягок, что допускает использование острых элементы крепления изделий на торсе манекена при моделировании одежды. Срок службы изделий из эластичного ППУ не менее 10 лет при общем числе не повреждающих деформаций не менее 80 000 раз. Температурный диапазон эксплуатации от минус 20 до плюс 80 градусов Цельсия. Таким образом, мягкий манекен из эластичного ППУ является надежным при эксплуатации и транспортировке и практически не ограничен сроком службы. 3 914 В отличие от описанных выше аналогов заявляемой полезной модели, мягкий манекен изготавливается по известной простой технологии, не требующей дорогостоящего оборудования, с применением небольшого количества дешевого сырья. Для манекена (размер 46, женский) объемом 38 дм. куб. требуется 1,88 кг компонентов эластичного ППУ. Расчет производится по формуле,где М - масса компонентов ППУ- объем изделия Р - кажущаяся плотность ППУ К- коэффициент потерь (обычно равен 1,1). Невысокая себестоимость мягкого манекена расширяет область его применения, делая его более привлекательным и доступным для производителей и торговых организаций в настоящее время при цене 55 рублей за килограмм системы стоимость компонентов ППУ для производства одного такого манекена составляет 1,8855103 рубля 40 копеек. На чертеже изображен манекен, общий вид с местным разрезом. Манекен содержит установленный на опоре торс 1, обтянутый снаружи для улучшения внешнего вида эластичной оболочкой 2. Опорой торса является стойка 3, укрепленная на основании 4 и закрепленная фиксатором 5 в заформованной в торсе пластмассовой трубке 6. Торс манекена изготовлен из эластичного пенополиуретана 7. Известен способ получения эластичного ППУ 3. Способ производства мягкого манекена заключается в заполнении разъемной формы, внутренняя полость которой соответствует типовой фигуре и размерным признакам торса человека, компонентами эластичного(ППУ). Предварительно внутри формы устанавливается пластмассовая трубка, которая формирует технологическое отверстие в манекене для последующей его установки на опоре. Вследствие химической реакции происходит вспенивание смеси компонентов, заполнение внутренней полости формы и последующая полимеризация. Пластмассовая трубка остается внутри устройства. Готовая конструкция манекена извлекается из формы через 15-20 мин. Для улучшения внешнего вида манекен обтягивается снаружи эластичным полотном любой расцветки. Ниже приводятся характеристики компонентов ППУ для изготовления манекена,смешиваемые в массовом отношении АБ 10038. А. Компонент А-ЭЛ-50/3 1) Внешний вид Белая непрозрачная жидкость без видимых посторонних включений 3 2) Плотность при 25 С, кг/м , в пределах 1020-1040 3) Вязкость динамическая при температуре 25 С,мПа-с, не более 1500 4) Массовая доля воды, , в пределах 2,5-2,9 5) Технологическая проба Время старта, с, в пределах 8-10 Структура пенополиуретана Неоднородная, без трещин. Не допускается наличие слоя крупных ячеек под поверхностью в нижней части образца Б. Компонент Б-ЭЛ-50 1) Внешний вид Однородная коричневая жидкость 2) Массовая доля изоцианатных групп, ,в пределах 42,0-45,0 3) Вязкость динамическая при температуре 20 С,мПа-с, в пределах 5,0-10,0 4 914 Указанные в качестве гримера компоненты не являются единственно возможными при изготовлении изделий из эластичного ППУ. Вышеизложенные сведения свидетельствуют о выполнении при использовании заявленной полезной модели (устройства) следующей совокупности условий средство, воплощающее полезную модель при его осуществлении, предназначено для использования в легкой промышленности и может применяться при моделировании, пошиве и демонстрации одежды в домах моделей, ателье, торговых залах и витринах магазинов для заявленного устройства, в том виде, как оно охарактеризовано в независимом пункте формулы полезной модели, подтверждена возможность его осуществления с помощью известного до даты приоритета и описанного в заявке способа заявленный в качестве полезной модели мягкий манекен, изготовленный из эластичного ППУ, при его осуществлении, способен обеспечить достижение указанных основного и дополнительных технических результатов, заключающихся в повышении удобства пользования в процессе его эксплуатации, увеличении надежности и сроков его эксплуатации, расширении области его применения. Следовательно, заявленная полезная модель соответствует условию промышленная применимость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: A41H 5/00
Метки: манекен
