Брус сошниковый сеялки пневматической рядной

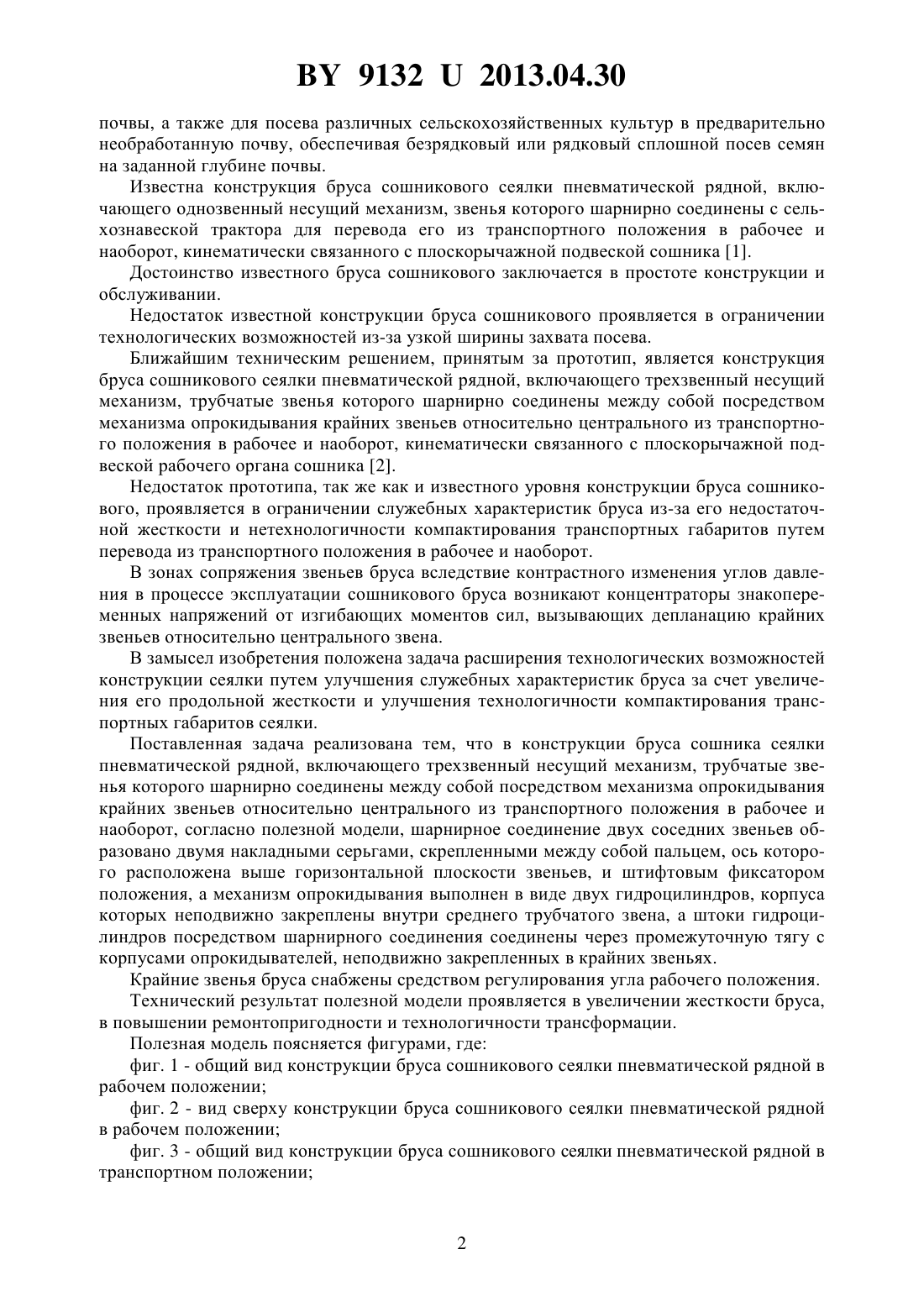

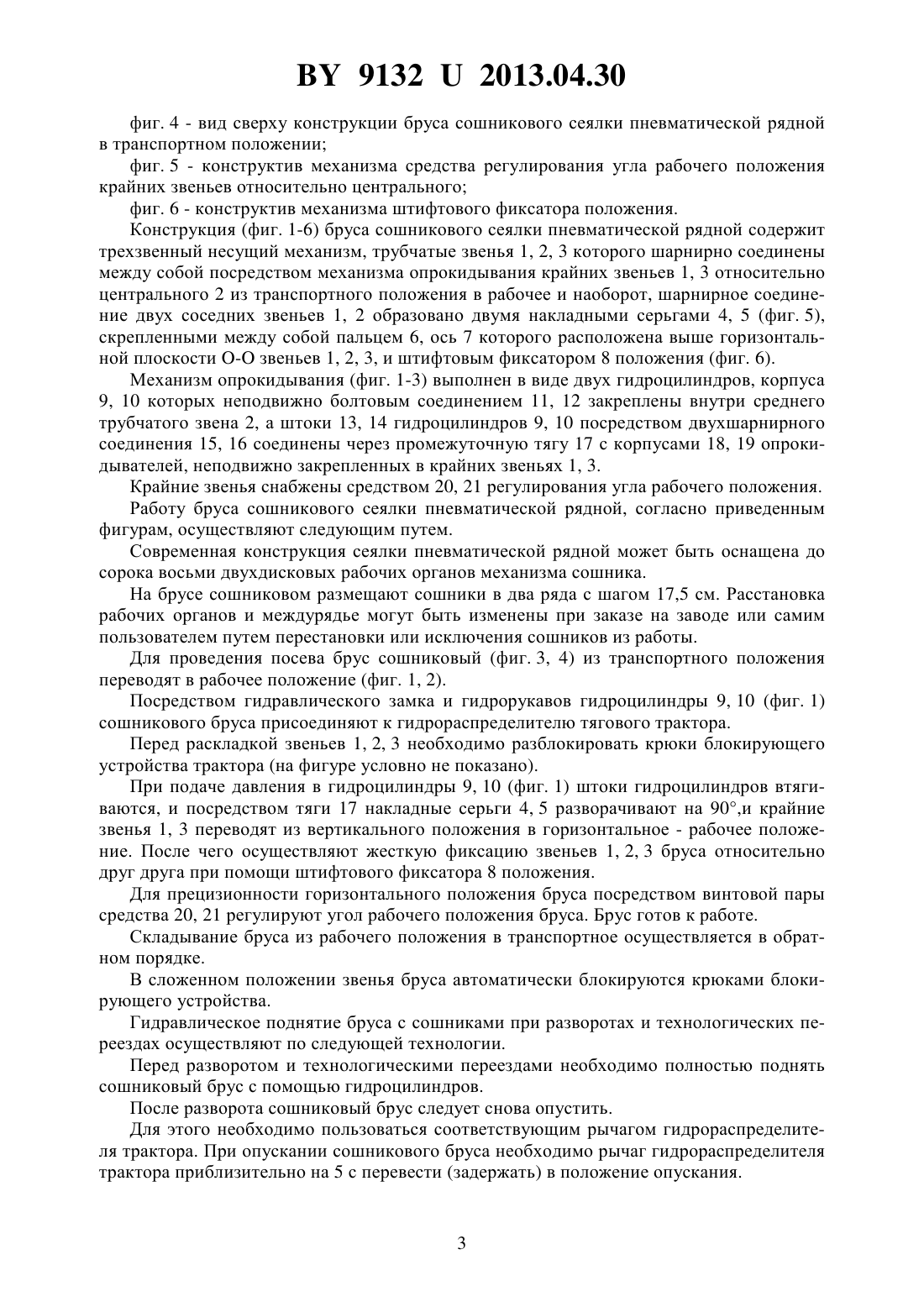

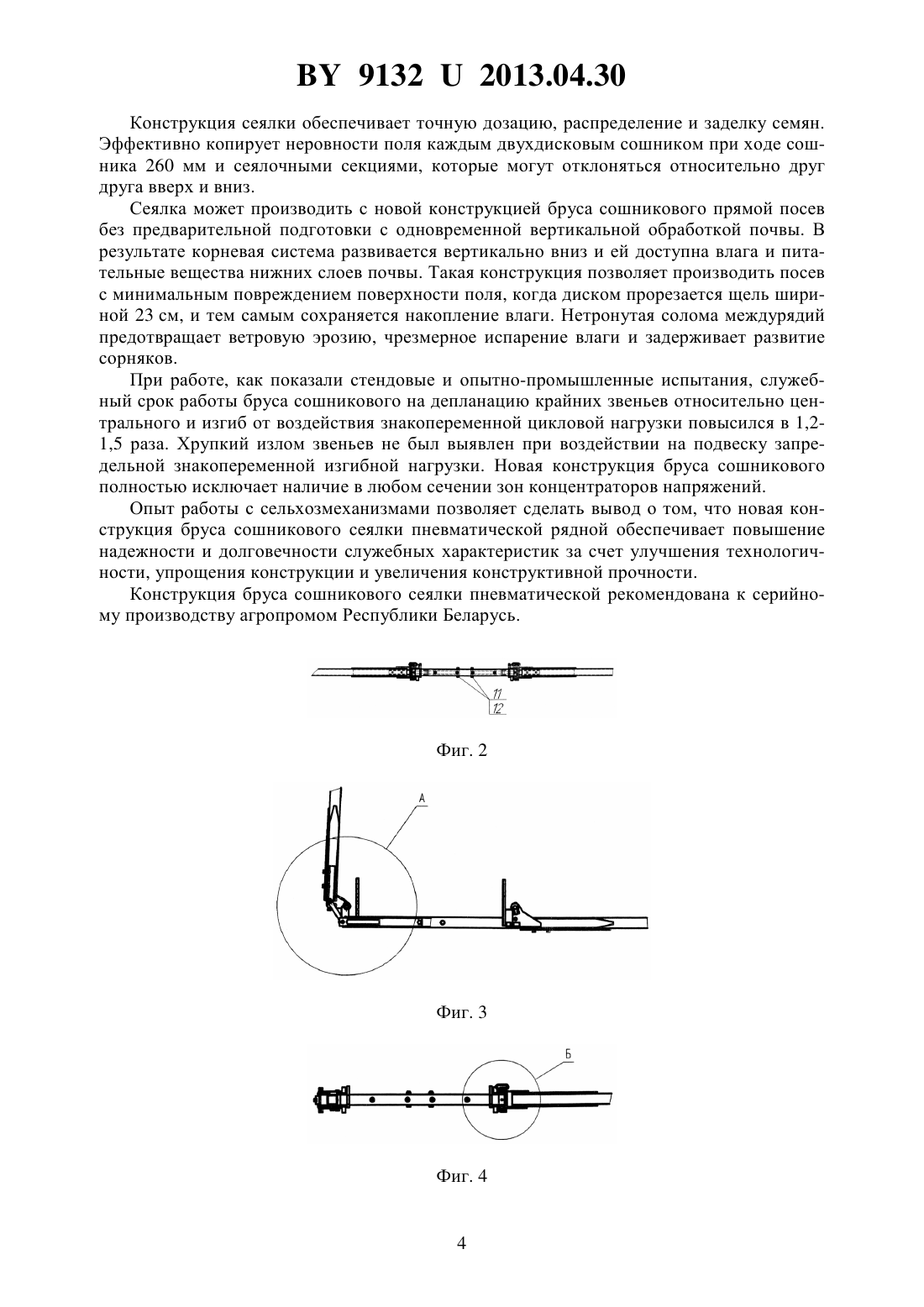

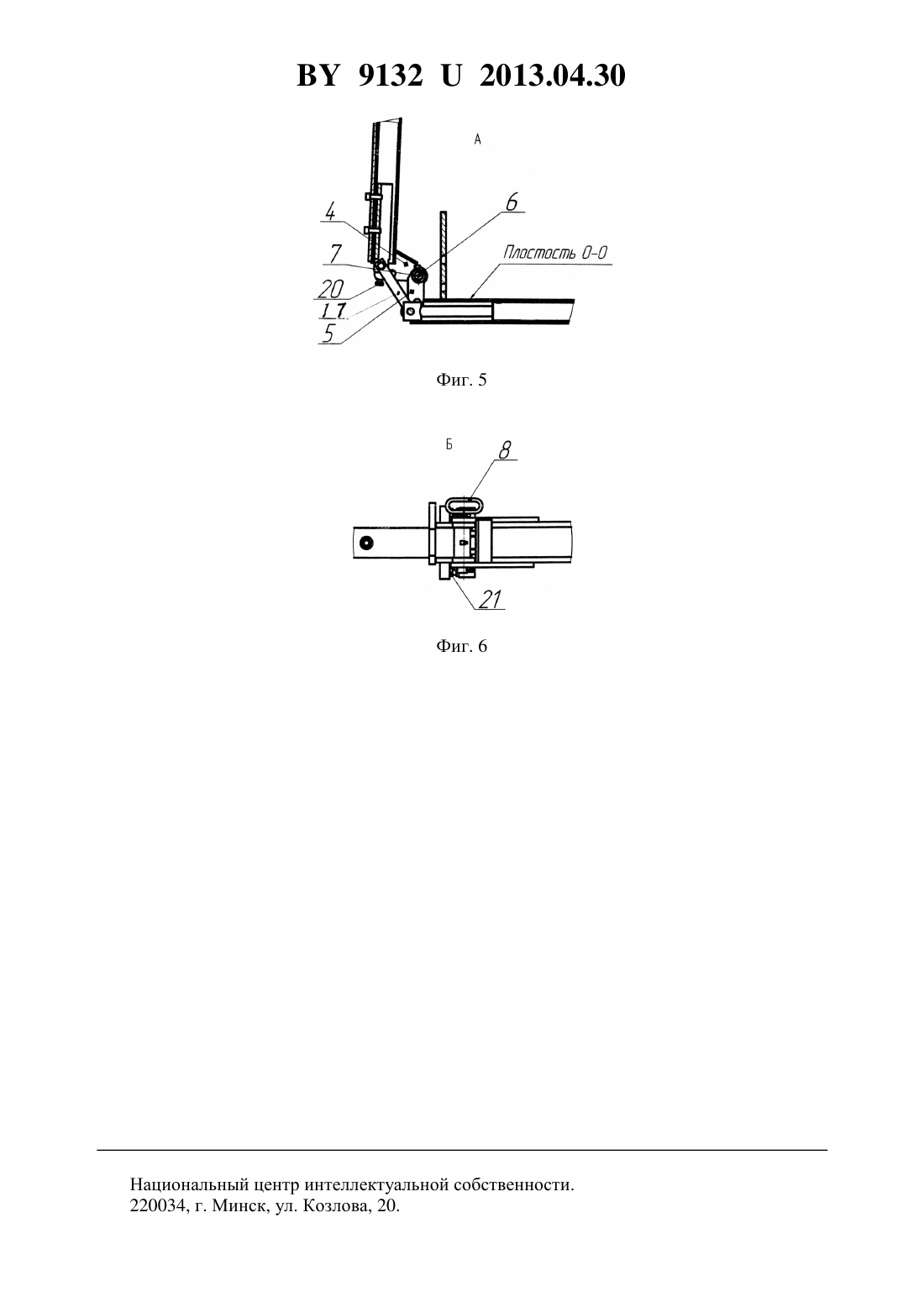

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БРУС СОШНИКОВЫЙ СЕЯЛКИ ПНЕВМАТИЧЕСКОЙ РЯДНОЙ(71) Заявитель Открытое акционерное общество Лидагропроммаш(72) Авторы Метельский Дмитрий Александрович Янченко Владимир Николаевич Круглый Виктор Викторович Козячий Андрей Константинович Гутовский Дмитрий Францевич(73) Патентообладатель Открытое акционерное общество Лидагропроммаш(57) 1. Б сошниковый сеялки пневматической рядной, включающий трехзвенный несущий механизм, трубчатые звенья которого шарнирно соединены между собой посредством механизма опрокидывания крайних звеньев относительно центрального из транспортного положения в рабочее и наоборот, отличающийся тем, что шарнирное соединение двух соседних звеньев образовано двумя накладными серьгами, скрепленными между собой пальцем, ось которого расположена выше горизонтальной плоскости звеньев, и штифтовым фиксатором положения, а механизм опрокидывания выполнен в виде двух гидроцилиндров, корпуса которых неподвижно закреплены внутри среднего трубчатого звена, а штоки гидроцилиндров посредством шарнирного соединения скреплены через промежуточную тягу с корпусами опрокидывателей, неподвижно закрепленных в крайних звеньях. 2. Брус сошника по п. 1, отличающийся тем, что крайние звенья снабжены средством регулирования угла рабочего положения. Фиг. 1 Полезная модель относится к области сельскохозяйственного машиностроения, преимущественно к конструкции бруса сошникового сеялки пневматической рядной, и может быть использована для всех видов как посевной, так и предпосевной обработки 91322013.04.30 почвы, а также для посева различных сельскохозяйственных культур в предварительно необработанную почву, обеспечивая безрядковый или рядковый сплошной посев семян на заданной глубине почвы. Известна конструкция бруса сошникового сеялки пневматической рядной, включающего однозвенный несущий механизм, звенья которого шарнирно соединены с сельхознавеской трактора для перевода его из транспортного положения в рабочее и наоборот, кинематически связанного с плоскорычажной подвеской сошника 1. Достоинство известного бруса сошникового заключается в простоте конструкции и обслуживании. Недостаток известной конструкции бруса сошникового проявляется в ограничении технологических возможностей из-за узкой ширины захвата посева. Ближайшим техническим решением, принятым за прототип, является конструкция бруса сошникового сеялки пневматической рядной, включающего трехзвенный несущий механизм, трубчатые звенья которого шарнирно соединены между собой посредством механизма опрокидывания крайних звеньев относительно центрального из транспортного положения в рабочее и наоборот, кинематически связанного с плоскорычажной подвеской рабочего органа сошника 2. Недостаток прототипа, так же как и известного уровня конструкции бруса сошникового, проявляется в ограничении служебных характеристик бруса из-за его недостаточной жесткости и нетехнологичности компактирования транспортных габаритов путем перевода из транспортного положения в рабочее и наоборот. В зонах сопряжения звеньев бруса вследствие контрастного изменения углов давления в процессе эксплуатации сошникового бруса возникают концентраторы знакопеременных напряжений от изгибающих моментов сил, вызывающих депланацию крайних звеньев относительно центрального звена. В замысел изобретения положена задача расширения технологических возможностей конструкции сеялки путем улучшения служебных характеристик бруса за счет увеличения его продольной жесткости и улучшения технологичности компактирования транспортных габаритов сеялки. Поставленная задача реализована тем, что в конструкции бруса сошника сеялки пневматической рядной, включающего трехзвенный несущий механизм, трубчатые звенья которого шарнирно соединены между собой посредством механизма опрокидывания крайних звеньев относительно центрального из транспортного положения в рабочее и наоборот, согласно полезной модели, шарнирное соединение двух соседних звеньев образовано двумя накладными серьгами, скрепленными между собой пальцем, ось которого расположена выше горизонтальной плоскости звеньев, и штифтовым фиксатором положения, а механизм опрокидывания выполнен в виде двух гидроцилиндров, корпуса которых неподвижно закреплены внутри среднего трубчатого звена, а штоки гидроцилиндров посредством шарнирного соединения соединены через промежуточную тягу с корпусами опрокидывателей, неподвижно закрепленных в крайних звеньях. Крайние звенья бруса снабжены средством регулирования угла рабочего положения. Технический результат полезной модели проявляется в увеличении жесткости бруса,в повышении ремонтопригодности и технологичности трансформации. Полезная модель поясняется фигурами, где фиг. 1 - общий вид конструкции бруса сошникового сеялки пневматической рядной в рабочем положении фиг. 2 - вид сверху конструкции бруса сошникового сеялки пневматической рядной в рабочем положении фиг. 3 - общий вид конструкции бруса сошникового сеялки пневматической рядной в транспортном положении 91322013.04.30 фиг. 4 - вид сверху конструкции бруса сошникового сеялки пневматической рядной в транспортном положении фиг. 5 - конструктив механизма средства регулирования угла рабочего положения крайних звеньев относительно центрального фиг. 6 - конструктив механизма штифтового фиксатора положения. Конструкция (фиг. 1-6) бруса сошникового сеялки пневматической рядной содержит трехзвенный несущий механизм, трубчатые звенья 1, 2, 3 которого шарнирно соединены между собой посредством механизма опрокидывания крайних звеньев 1, 3 относительно центрального 2 из транспортного положения в рабочее и наоборот, шарнирное соединение двух соседних звеньев 1, 2 образовано двумя накладными серьгами 4, 5 (фиг. 5),скрепленными между собой пальцем 6, ось 7 которого расположена выше горизонтальной плоскости - звеньев 1, 2, 3, и штифтовым фиксатором 8 положения (фиг. 6). Механизм опрокидывания (фиг. 1-3) выполнен в виде двух гидроцилиндров, корпуса 9, 10 которых неподвижно болтовым соединением 11, 12 закреплены внутри среднего трубчатого звена 2, а штоки 13, 14 гидроцилиндров 9, 10 посредством двухшарнирного соединения 15, 16 соединены через промежуточную тягу 17 с корпусами 18, 19 опрокидывателей, неподвижно закрепленных в крайних звеньях 1, 3. Крайние звенья снабжены средством 20, 21 регулирования угла рабочего положения. Работу бруса сошникового сеялки пневматической рядной, согласно приведенным фигурам, осуществляют следующим путем. Современная конструкция сеялки пневматической рядной может быть оснащена до сорока восьми двухдисковых рабочих органов механизма сошника. На брусе сошниковом размещают сошники в два ряда с шагом 17,5 см. Расстановка рабочих органов и междурядье могут быть изменены при заказе на заводе или самим пользователем путем перестановки или исключения сошников из работы. Для проведения посева брус сошниковый (фиг. 3, 4) из транспортного положения переводят в рабочее положение (фиг. 1, 2). Посредством гидравлического замка и гидрорукавов гидроцилиндры 9, 10 (фиг. 1) сошникового бруса присоединяют к гидрораспределителю тягового трактора. Перед раскладкой звеньев 1, 2, 3 необходимо разблокировать крюки блокирующего устройства трактора (на фигуре условно не показано). При подаче давления в гидроцилиндры 9, 10 (фиг. 1) штоки гидроцилиндров втягиваются, и посредством тяги 17 накладные серьги 4, 5 разворачивают на 90,и крайние звенья 1, 3 переводят из вертикального положения в горизонтальное - рабочее положение. После чего осуществляют жесткую фиксацию звеньев 1, 2, 3 бруса относительно друг друга при помощи штифтового фиксатора 8 положения. Для прецизионности горизонтального положения бруса посредством винтовой пары средства 20, 21 регулируют угол рабочего положения бруса. Брус готов к работе. Складывание бруса из рабочего положения в транспортное осуществляется в обратном порядке. В сложенном положении звенья бруса автоматически блокируются крюками блокирующего устройства. Гидравлическое поднятие бруса с сошниками при разворотах и технологических переездах осуществляют по следующей технологии. Перед разворотом и технологическими переездами необходимо полностью поднять сошниковый брус с помощью гидроцилиндров. После разворота сошниковый брус следует снова опустить. Для этого необходимо пользоваться соответствующим рычагом гидрораспределителя трактора. При опускании сошникового бруса необходимо рычаг гидрораспределителя трактора приблизительно на 5 с перевести (задержать) в положение опускания. 91322013.04.30 Конструкция сеялки обеспечивает точную дозацию, распределение и заделку семян. Эффективно копирует неровности поля каждым двухдисковым сошником при ходе сошника 260 мм и сеялочными секциями, которые могут отклоняться относительно друг друга вверх и вниз. Сеялка может производить с новой конструкцией бруса сошникового прямой посев без предварительной подготовки с одновременной вертикальной обработкой почвы. В результате корневая система развивается вертикально вниз и ей доступна влага и питательные вещества нижних слоев почвы. Такая конструкция позволяет производить посев с минимальным повреждением поверхности поля, когда диском прорезается щель шириной 23 см, и тем самым сохраняется накопление влаги. Нетронутая солома междурядий предотвращает ветровую эрозию, чрезмерное испарение влаги и задерживает развитие сорняков. При работе, как показали стендовые и опытно-промышленные испытания, служебный срок работы бруса сошникового на депланацию крайних звеньев относительно центрального и изгиб от воздействия знакопеременной цикловой нагрузки повысился в 1,21,5 раза. Хрупкий излом звеньев не был выявлен при воздействии на подвеску запредельной знакопеременной изгибной нагрузки. Новая конструкция бруса сошникового полностью исключает наличие в любом сечении зон концентраторов напряжений. Опыт работы с сельхозмеханизмами позволяет сделать вывод о том, что новая конструкция бруса сошникового сеялки пневматической рядной обеспечивает повышение надежности и долговечности служебных характеристик за счет улучшения технологичности, упрощения конструкции и увеличения конструктивной прочности. Конструкция бруса сошникового сеялки пневматической рекомендована к серийному производству агропромом Республики Беларусь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
